Montážní návod pro excentrické upínky a dorazové prvky

Transkript

1 Upínací prvky 599

2 Pro poznámky 600

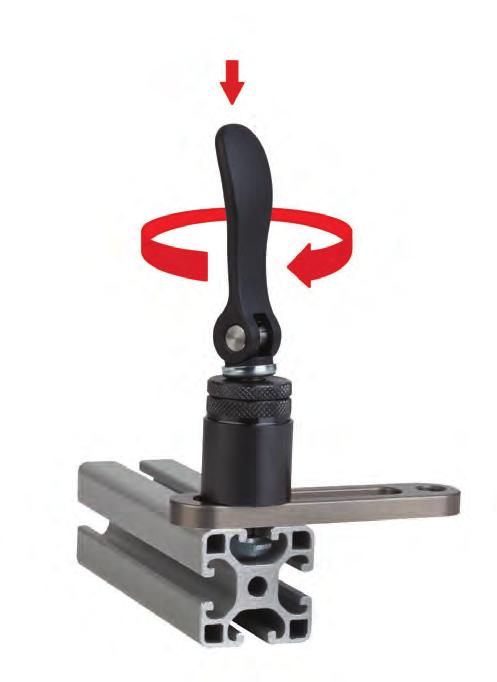

3 Montážní návod pro excentrické upínky a dorazové prvky Vsazení tlakem a otočením Páku a matici do drážky je třeba uvést do jedné osy. Tím se usnadní vsazení do T-drážky. Zašroubováním nebo vyšroubováním stavěcí matice se nastaví upínací zdvih přizpůsobený výšce dílu a hloubce drážky. Díl určený k upnutí Matice do drážky Hliníkový profil Upínání otočením Páku zatlačte dolů. Excentr způsobí pevné sevření dílu. 601

4 K0754 Excentrické upínací moduly Provedení A A Upínací síla Manuální síla Materiál, provedení: Základní těleso z brynýrované oceli, šrouby s T-hlavou pozinkované, excentrické páky hliníkový odlitek komaxitováno. K H D L H1 H2 Rozsah nastavení min. 4 / max. 12 Obrobek / díl Upínací modul se nasadí shora do T-drážky a bezpečně, bez dodatečného nářadí, pomocí páky s excentrem pevně upne. Přednosti: Excentrické upínací moduly lze použít na běžných systémech z hliníkových profilů nebo na stolech s T-drážkami pro dorážení, pevné sevření nebo upínání dílů a obrobků. Provedení B A Matice do drážky pro šířku drážky 8 Hliníkový profil / strojní stůl Rozsah nastavení H SW L H1 H2 D1 KIPP Excentrický upínací modul 602 Objednací číslo Provedení D D1 A H H1 H2 L Upínací síla Ruční síla F N (kn) K A 20-52,3 73, ,5 100 K B - M20x1,5 52,3 73, ,5 100

5 K0754 Excentrické upínací moduly Provedení C A Upínací síla Manuální síla H Rozsah nastavení L H1 H2 Obrobek / díl D Provedení D 8 L A Matice do drážky pro šířku drážky 8 Hliníkový profil / strojní stůl H1 H2 H min. 4 / max. 14 Rozsah nastavení D1 Ø 40 KIPP Excentrický upínací modul Objednací číslo Provedení D D1 A H H1 H2 L Upínací síla Ruční síla F N (kn) K C 30-70,4 84, K D - M30x2 70,4 84,

6 K0001 Posuvné ocelové upínky Zušlechtěná ocel Brynýrováno. K Příslušné opěrné kolíky a přestavitelné opěrné čepy viz K0305 a K0306. KIPP Posuvné ocelové upínky Objednací číslo A B D H H1 L L1 L2 L3 F Hmotnost kn cca kg 604 K , ,2 3,42 0,020 K ,6 4,82 0,040 K ,77 0,090 K , ,5 13,9 0,150 K ,2 0,290 K ,6 0,620 K ,8 1,600 K ,8 2,700 K , ,2 3,42 0,030 K ,6 4,82 0,060 K ,77 0,120 K , ,5 13,9 0,220 K ,2 0,460 K ,6 0,980

7 K0002 Zalomené ocelové upínky s dlouhou drážkou K (0,5 kg) Zušlechtěná ocel Kaleno na 1000 N/mm, brynýrováno. K Zalomené ocelové upínky s dlouhou drážkou je možné využít i pro rychloupínací svorky K0004. K (0,48 kg) K (0,35 kg) KIPP Zalomené ocelové upínky s dlouhou drážkou Objednací číslo Hmotnost cca kg K ,5 K ,48 K ,

8 K0003 Posuvné ocelové upínky přímé, se šrouby D D1 Zušlechtěná ocel. Šrouby kaleny na 8.8. F 0.6 A A Ocelová upínka lakovaná. Šrouby brynýrované. G F K E1 E2 F závisí na hloubce drážky podle DIN 650. B1 B L KIPP Posuvné ocelové upínky přímé, se šrouby 606 Objednací číslo L A B B1 E1 E2 F G D D1 F Hmotnost pro kn cca kg T drážku K M10x80 M10 13,9 0,340 K M12x100 M12 20,2 0,700 K M12x100 M12 20,2 0,720 K M16x125 M16 37,8 1,400 K M16x125 M16 37,8 1,420 K M20x160 M20 58,8 2,750 K M20x160 M20 58,8 2,770

9 K0004 Rychloupínací patky Velikost 1 Rozpětí síly Šířka patky 36mm Podstavec z litiny. Upínací patka a upínací šroub ze zušlechtěné oceli. Šířka drážky "B" Brynýrováno. K X16 (je třeba uvést rozměr B) Rozpětí síly Velikost 2 Šířka patky 36mm Rychloupínací čelisti jsou univerzální, flexibilní upínače, sestavené z jednotlivých částí, které tvoří pevnou jednotku. Nemají žádné volné součásti, které by se upravovaly teprve až na základě určitého zadání. Kompaktní tvar umožňuje upnutí blízko u pracovního kusu, a tím využití celé plochy stolu stroje. Šířka drážky "B" Velikost 3-5 Rozpětí síly Šířka patky 36mm Šířka drážky "B" KIPP Rychloupínací patky Objednací číslo Velikost Rozpětí síly Šířka drážky B Hmotnost podle DIN 650 K X /14/16/18 0,970 K X /14/16/18 1,210 K X /14/16/18 1,710 K X /14/16/18 2,470 K X /14/16/18 3,

10 K0007 Osové čepy N min. Zušlechtěná ocel Zušlechtěno. Broušená, bez povrchové úpravy. K Určeno pro: Excentrické páky K0008 a K0009. Šrouby s okem K0396 Vidlice se závitovým čepem K0397. Odpovídající pojistné kroužky jsou součástí dodávky. KIPP Osové čepy Objednací číslo D1 L L1 M1 N min. D2 D3 Hmotnost cca kg 608 K ,7 1,8 4,8 10,7 0,003 K ,8 1,7 5,7 12,2 0,005 K ,9 1,5 7,6 15,2 0,012 K ,9 1,1 7,6 15,2 0,008 K ,9 2,1 7,6 15,2 0,011 K ,1 1,3 9,6 17,6 0,023 K ,1 1,3 9,6 17,6 0,015 K ,1 1,9 9,6 17,6 0,018 K ,1 1,5 11,5 19,6 0,040 K ,1 1,7 11,5 19,6 0,027 K ,1 1,9 11,5 19,6 0,033 K ,1 2,4 13,4 22 0,053 K ,1 2,4 15,2 24,4 0,075 K ,3 2, ,8 0,115

11 K0008 Excentrické páky jednoduché L1 ±0,3 F H Zušlechtěná ocel , kulička z plastu. Zušlechtěno a brynýrováno. H ±0,6 H1 ±0,3 poloměr základní kružnice K Vhodný osový čep viz K0007. Excentrická páka je logaritmický spirálový excentr se stálými upínacími vlastnostmi v rámci celé pracovní plochy. Silový diagram F (N) Rozmezí upínací síly F (N) H KIPP Excentrické páky jednoduché Objednací číslo L L1 B H H1 D D1 R R1 Hmotnost cca kg K ±2 14, , ,5 19,2 0,100 K ±2 18, , ,5 24 0,210 K ±3 24, , ,2 0,

12 K0009 Excentrické páky dvojité L1 ±0,3 F H Zušlechtěná ocel , kulička z plastu. Zušlechtěno a brynýrováno. K H ±0,6 H1 ±0,3 poloměr základní kružnice Odpovídající osový čep viz K0007. Excentrická páka je logaritmický spirálový excentr se stálými upínacími vlastnostmi v rámci celé pracovní plochy. Silový diagram F (N) Rozmezí upínací síly F (N) H KIPP Excentrické páky dvojité Objednací číslo L L1 B B1 H H1 D D1 R R1 Hmotnost cca kg 610 K ±2 14, , ,5 19,2 0,100 K ±2 18, , ,5 24 0,205 K ±3 24, , ,2 0,330

13 K0010 Excentrický upínač s koncovým upínáním H1 max. F H Excentr zušlechtěná ocel , Upínací železa zušlechtěná ocel Brynýrováno. K A D2 šroub s vnitřním šestihranem M6 Silový diagram F (N) F (N) H KIPP Excentrický upínač s koncovým upínáním Objednací číslo L L1 L2 L3 L4 B B1 B2 S H H1 H2 D D1 D2 A SW Hmotnost max. cca kg K ± M ,195 K ± , M ,720 K ± , M ,

14 K0011 Excentrický upínač se středovým upínáním F H Excentr zušlechtěná ocel , Upínací železa zušlechtěná ocel Brynýrováno. K H1 max. Podrobný výkres viz K0001 Silový diagram F (N) F (N) H KIPP Excentrický upínač se středovým upínáním Objednací číslo L L1 L2 B S H1 H2 D D1 SW Hmotnost max. cca kg 612 K ± M ,300 K ± M ,600 K ± M ,100

15 K0012 Upínací háky Provedení A Provedení B Zušlechtěná ocel, kaleno. Brynýrováno. K ,02 D -0,10-0,02 D -0,10 KIPP Upínací háky Objednací číslo Provedení D D1 D2 D3 H H1 H2 H3 B R R1 R2 F Hmotnost max. kn cca kg K A 16 6, ,8 0,052 K A 20 8, ,8 0,111 K A 25 10, ,9 0,230 K A 32 12, ,2 0,472 Objednací číslo Provedení D D1 D3 H H1 H3 B R R1 R2 F Hmotnost max. kn cca kg K B 16 6, ,5 20 9, ,8 0,060 K B 20 8, , , ,8 0,119 K B 25 10, , , ,9 0,238 K B 32 12, , , ,2 0,

16 K0013 Upínací háky s nákružkem Zušlechtěná ocel. Zušlechtěno a brynýrováno. K T H11 KIPP Upínací háky s nákružkem Objednací číslo D D1 D2 H H1 H2 H3 L L1 L2 P R R1 T Upínací síla (kn) 614 K M ,82 K M ,77 K M ,9 K M ,2 K M ,8

17 K0014 Upínací háky, broušeno provedení A/B/C Provedení A Válcový šroub DIN 912 D h7 Tlačná pružina Zušlechtěná ocel, kaleno. Brynýrováno. Průměr díry broušen. K Udané upínací síly a momenty dotažení platí uvnitř udané upínací oblasti (H5). Provedení B Provedení C Válcový šroub DIN 912 Válcový šroub DIN 912 Upínací hák K0014 D h7 Tlačná pružina Tlačná pružina Uchycení na upínací hák K0017 K0017 Zvyšovací válec K0018 Upínací výšku lze dané situaci přizpůsobit použitím zvyšovacího válce a uchycení upínacího háku. KIPP Upínací háky, broušeno provedení A/B/C Objednací číslo Provedení D D1 D2 H H1 H2 H3 H4 H5 B L R Válcový šroub Moment utažení F Hmotnost max. DIN 912 max. Nm max. kn cca kg upínací rozsah K A M10x65 37,2 13 0,162 K A M10x65 31,4 9,8 0,173 K B M8x50 37,2 13,6 0,090 K B M8x50 32,3 10,9 0,095 K B M8x50 29,4 9 0,105 K B M12x80 58,8 17,5 0,300 K B M12x ,365 K B M12x80 45,1 11,6 0,395 K B M16x85 166,6 37,9 0,505 K B M16x ,4 0,575 K B M16x85 127,4 25,2 0,619 K C M M12x80 58,8 22,6 0,295 K C M M12x ,5 0,353 K C M M12x80 45,1 15,2 0,390 K C M M16x ,558 K C M M16x85 127,4 33 0,

18 K0015 Upínací háky s nákružkem Upínací hák a uchycení upínacího háku zušlechtěná ocel, kaleno. Brynýrováno. K Upínací hák s nákružkem je možné zašroubovat přímo do díry v rastru atd. také bez zapuštění. Vhodné prvky upravující výšku viz zvyšovací válec K0018. C KIPP Upínací háky s nákružkem Objednací číslo D D1 H H1 H2 H3 H4 H5 B C R SW Moment utažení F Hmotnost Upínací rozsah max. Nm max. kn cca kg 616 K M ,9 0,130 K M ,3 0,135 K M ,7 0,145 K M ,9 0,160 K M ,3 0,165 K M ,7 0,175 K M ,5 0,430 K M ,6 0,495 K M ,7 0,535 K M ,5 0,560 K M ,6 0,620 K M ,7 0,660 K M ,4 0,635 K M ,4 0,695 K M ,735 K M ,4 0,765 K M ,4 0,825 K M ,865

19 K0016 Upínací hák s úhlovým uchycením D3 Upínací hák a upínací šroub zušlechtěná ocel, kaleno. F B4 B5x45 D1 M D D2 H8 SW S H3 B2 B1 B3 H2 H1 H B Brynýrováno. K M A L Příklad využití: KIPP Upínací hák s úhlovým uchycením Objednací číslo D D1 D2 D3 A B B1 B2 B3 B4 B5 H H1 H2 H3 L M S SW Moment utažení F Hmotnost max. Nm max. kn cca kg K M8 6, , , , ,330 K M10 8, ,5 14 7, , ,555 K M12 10, , ,5 9 10,5 3, ,810 K M16 12, , , , ,

20 K0017 Uchycení upínacího háku D F7 Zušlechtěná ocel. Brynýrováno. K Uchycení upínacího háku slouží pro vedení a vyvýšení upínacího háku. KIPP Uchycení upínacího háku Objednací číslo D D1 D2 D3 L L1 L2 L3 SW Moment utažení Hmotnost max. Nm cca kg 618 K M8 M ,4 0,135 K M10 M ,2 0,400 K M10 M ,2 0,500 K M12 M ,080 K M12 M ,280 K M16 M ,4 1,690 K M16 M ,4 2,000

21 K0018 Zvyšovací válec Zušlechtěná ocel. Brynýrováno. K Pomocí zvyšovacích válců je možné provést vyvýšení upínacích háků i jejich nástavců. KIPP Zvyšovací válec Objednací číslo D1 D2 D3 L L1 L2 SW Moment utažení Hmotnost max. Nm cca kg K M8 M ,4 0,105 K M8 M ,4 0,135 K M8 M ,4 0,170 K M8 M ,4 0,225 K M12 M ,455 K M12 M ,585 K M12 M ,725 K M12 M ,950 K M12 M ,190 K M12 M ,530 K M12 M ,924 K M16 M ,4 0,710 K M16 M ,4 0,918 K M16 M ,4 1,140 K M16 M ,4 1,470 K M16 M ,4 1,845 K M16 M ,4 3,470 K M16 M ,4 4,

22 K0019 Otočný upínač Vnější pouzdro z temperované oceli, pouzdro zušlechtěná ocel , závitový čep zušlechtěná ocel , tlačný prvek cementační ocel Lakované, tlačný prvek vytvrzen. cca 25 16,5 125 max. max. K Příklad využití: KIPP Otočný upínač Objednací číslo L F Hmotnost kn cca kg 620 K ,400 K ,600

23 Pro poznámky 621

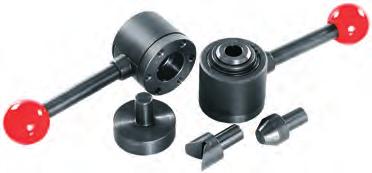

24 K0020 Upínací prvek actima Pohled zdola Dráha přistavení Dráha upínání Dráha přistavení Výchozí bod, levé provedení Koncový bod, pravé provedení Materiál, provedení: Ocel, brynýrováno. Ochranné pouzdro z termoplastu, černé. Kulový knoflík duroplast PF 31, červená. Doplňkové díly ocel, brynýrováno Koncový bod, pravé provedení Výchozí bod, levé provedení K průchozí otvor Tlakové pouzdro se pohybuje pouze axiálně s příčnou oskou v otvoru Dráha přistavení je 10 mm. V rámci krátkého úseku upínání (2 mm) je prvek v každé poloze samosvorný. Je proto možné pevně upnout pracovní díly s tolerancí až do 1,5 mm. Upínací prvek actima je možné použít pro každou horizontální i vertikální polohu. Normované doplňkové díly umožňují další aplikace. Jsou dodávány jako zvláštní příslušenství. Všechny silně namáhané díly křivkového systému jsou dodatečně kalené (tlakové pouzdro a doplňkové díly pouze na zvláštní přání). Nejvyšší přípustná síla je 4905 N. Upínací křivka Dráha přistavení samosvorná dráha upínání Tlak Tah 622

25 K0020 Upínací prvek actima válec kužel prizma KIPP Upínací prvek actima s příčnou oskou v otvoru Objednací číslo Provedení Hmotnost cca kg K pravé / tlak 0,865 K pravé / tah 0,865 K levé / tlak 0,865 K levé / tah 0,865 KIPP Upínací prvek actima s průchozím otvorem Objednací číslo Provedení Hmotnost cca kg K pravé / tlak 0,855 K pravé / tah 0,855 K levé / tlak 0,855 K levé / tah 0,855 KIPP Doplňkové díly actima Objednací číslo Doplněk Hmotnost cca kg K válec 0,275 K kužel 0,085 K prizma 0,

26 K0021 Upínací prvek arness Dráha upínání Dráha přistavení Ocel, kulový knoflík duroplast PF 31. Pouzdro lakováno stříbřitě. Všechny ostatní díly stejně tak doplňkové díly brynýrovány. Kulový knoflík červený. K samosvorná dráha Dráha přistavení Dráha přistavení je 12 mm. V rámci krátkého úseku upínání (1,5 mm) je prvek v každé poloze samosvorný. Je proto možné pevně upnout pracovní díly s tolerancí až do 1 mm. Upínací prvek arness je možné zabudovat v každé horizontální i vertikální poloze. Aby bylo dosaženo individuálního přizpůsobení různým možnostem, bylo vyvinuto několik normovaných dopňkových dílů. Jsou dodávány jako zvláštní příslušenství. Všechny vysoce namáhané díly křivkového systému a tlačný díl jsou legovány a kaleny. Nejvyšší přípustná síla je 4905 N. Upínací křivka KIPP Upínací prvek arness Objednací číslo Rozměry Hmotnost cca kg 624 K viz obrázek 0,250

27 K0021 Upínací prvek arness tlačný prvek tažný třmen vidlice KIPP Doplňkové díly arness Objednací číslo Doplněk Hmotnost cca kg K vidlice 0,120 K tažný třmen 0,250 K tlačný prvek 0,

28 K0022 Upínací excentr s tvarovým stykem S1 SW Materiál, provedení: Excentrický šroub z legované oceli, brynýrováno. Svěrací podložka ocelová, brynýrovaná. K H L D A D1 min. D1 Upínací excentr má válcovitý kotouč, který může být frézován a přizpůsoben tvaru upínaného kusu. Tím vznikne tvarový styk pro zakulacené, konturované nebo nepravidelné pracovní kusy. Plochá hrana kotouče má stejnou vzdálenost od středu šroubu jako má upínací excentr K0026 a proto jsou upínací kotouče vzájemně zaměnitelné. A = vzdálenost obrobku ke středu závitu (upínací šroub). D1 min. = rozměr, který je k dispozici pro vyfrézování kontury. Na vyžádání: Náhradní excentrický šroub. KIPP Upínací excentr s tvarovým stykem Objednací číslo A D D1 D1 H L SW S1 Upínací síla Hmotnost min. (upínací dráha) (kn) cca kg 626 K ,8 M6 24,9 12,1 6,4 11,9 4 1,01 3,6 0,025 K ,2 M10 31,2 17,2 8, ,52 9 0,055 K ,7 M12 37,6 22,4 11,4 22,9 8 2, ,080 K M16 43,9 26, ,6 12 2, ,180

29 K0023 Variabilní šestihranné upínací excentry Provedení A hladké Provedení B rýhované Materiál, provedení: Excentrický šroub kaleno na 10.9 a brynýrováno. Šestihranná svorka cementační ocel, kaleno a brynýrováno. H1 H K D Díky variabilním šestihranným excentrům jsou minimalizovány náklady na upínání přípravků. Aniž by musel být otvor přesunut, je možné rozsah upínání měnit až na hodnotu 17 mm. Toho je možné dosáhnout jednoduchým otočením variabilního šestihranu. Excentry se dodávají s hladkými hranami pro opracované plochy nebo z rýhovanými hranami pro neopracované díly. S A Na vyžádání: Náhradní excentrický šroub. KIPP Variabilní šestihranné upínací excentry Objednací číslo Objednací číslo Vzdálenost A D H H1 S Upínací síla Provedení A Provedení B od hrany č. (dráha vystředění) (kn) K K /12, 2/13, 3/14, 4/15, 5/16, 6/17 M K K /18, 8/19, 9/20, 10/21, 11/22, 12/23 M K K /24, 14/25, 15/26, 16/27, 17/28, 18/29 M

30 K0024 Spirálové upínací excentry D1 max. 30 Montážní rozměry L H X Cementovaná ocel. Kalená (56 ±1 HRC) a modře pozinkovaná. A D A2 max. ½ W Z ±0,2 W K Stabilní a kompaktní spirálový upínací excentr, který umožňuje upnutí s přitlačením obrobků nejrůznějších tvarů k podložce. S1 A1 SW Montáž: Zhotovit jeden nebo více obrobků se závitem v navrženém odstupu X či Z k obrobku. Upínací šroub zašroubovat na požadovanou výšku a nastavit plochou stranou k obrobku. Vložit obrobek a pomocí vnitřního šestihranu upínací šroub utáhnout. Upnutí je docíleno přibližně jednou třetinou otáčky. Otvor se závitem je nutno pravidelně mazat. Otáčení při upínání musí být vždy prováděno ve směru dorazů, aby se obrobek nemohl otočit pryč od dorazů. Na vyžádání: Spirálové upínací excentry s levým závitem. Upínání tenkých plechů Upínání kulatých dílů KIPP Spirálové upínací excentry Objednací číslo A A1 A2 D D1 H L SW S1 X Z Upínací síla Moment utažení Hmotnost max. (upínací dráha) (kn) max. Nm cca kg 628 K ,6 4,8 5,5 M , ,1 2 0,002 K ,7 7,8 M6 15,6 5, ,1 5,9 7 0,4 6 0,006 K ,8 8,3 9,6 M8 19,1 6, ,3 7,1 8, ,012 K ,3 9,8 11,8 M10 23, ,5 10,3 4,5 40 0,021 K ,5 11,7 13,6 M12 27, ,9 10,1 12, ,030 K ,5 11,7 13,6 M12 27, ,9 10,1 12, ,043 K ,7 15,6 17,7 M16 35, ,1 13,2 16, ,078 K ,7 15,6 17,7 M16 35, ,1 13,2 16,2 7,5 70 0,085

31 K0025 Upínací excentr s rýhováním Kotouč s rýhováním cementační ocel. Excentrický šroub legovaná ocel. Excentrický šroub kaleno na 10.9 a brynýrováno. Kotouč s rýhováním kaleno a eloxováno. K Tvrzený kotouč se zářezy je vhodný pro upínání neopracovaných dílů (odřezky, odlitky a výkovky). A = vzdálenost obrobku ke středu závitu (upínací šroub). Na vyžádání: Náhradní excentrický šroub. KIPP Upínací excentr s rýhováním Objednací číslo A D D1 L H SW S1 Upínací síla Moment utažení Hmotnost (upínací dráha) (kn) max. Nm cca kg K ,7 M12 25,4 22,5 9, ,8 88 0,045 K M16 30,1 26,8 12,7 12 2,5 26, ,

32 K0026 Upínací excentr H Excentrický šroub ze zušlechtěné oceli. Šestihranná matice mosaz. L D Excentrický šroub kaleno na 10.9 a brynýrováno. S1 A SW ±0,1 SW1 K Minimální vestavná výška upínacích excentrů umožňuje při sestavování obráběcíh přípravků vyřešit velké množství upínacích úloh. Upínací matice z mosazi je zárukou šetrného, ale současně s tím i pevného a bezpečného upnutí obrobků. Při použití více kusů upínacích excentrů je možné zaplnit obrobky celé desky. A = vzdálenost obrobku ke středu závitu (upínací šroub). Na vyžádání: Náhradní excentrický šroub. KIPP Upínací excentr Objednací číslo A D H L SW SW1 S1 Upínací síla Moment utažení Hmotnost (upínací dráha) (kn) max. Nm cca kg 630 K ,8 M4 2,8 9,5 7,93 3 0,8 0,9 2,2 0,003 K ,8 M6 4, ,86 4 1,3 3,4 8,5 0,011 K ,2 M8 4, , ,4 11,3 0,018 K ,2 M10 6, ,61 7 1,4 8,9 28,06 0,027 K ,7 M12 9, , ,8 88 0,053 K M16 12, , ,5 27, ,103

33 Příklad použití upínacího excentru Pro poznámky 631

34 K0027 Upínací excentr s maticí do T-drážky SW Zušlechtěná ocel. Šestihranná matice mosaz. H H2 H1 Kaleno na 10.9 a brynýrováno. K L S1 D N Upínací excentry s maticí do t-drážky je možné nasadit přímo na stroje zařízení nebo do desky s t-drážkami. Pomocí průchozího závitového kolíku je upínaný prvek v T-drážce podepřen. Aby se předešlo otlakům T-drážky z její spodní strany, doporučuje se použití slabých podložek. Na vyžádání: Náhradní excentrický šroub. KIPP Upínací excentr s maticí do T-drážky Objednací číslo D N H H1 H2 L SW S1 Upínací síla Hmotnost (upínací dráha) (kn) cca kg 632 K M6 8 4,8 9,6 3, ,3 3,4 0,025 K M6 10 4,8 14 4, ,3 3,4 0,035 K M8 12 4,8 15,5 6, ,6 0,058 K M ,4 22 8,5 30,5 21 1,6 9 0,090 K M ,5 22,5 9 30, ,125 K M ,5 28, , ,192 K M , ,5 27 0,290 K M ,7 38, ,5 27 0,395

35 K0028 Excentrické upínací jednotky Ocel. Korpus kalen a brynýrován. Upínací čelist kalena po cementování a potažena mosazí. M B K Excentrické upínací jednotky je možné umístit přímo na stoly stroje nebo na adaptační desky. Při upínání probíhá současně přitlačení obrobku Na vyžádání: Náhradní excentrický šroub KIPP Excentrické upínací jednotky Objednací číslo B Upínací síla Hmotnost Šířka T drážky (kn) cca kg K ,284 K ,320 K ,334 K ,

36 K0029 Excentrické upínací čelisti s přitlačením Ocel. M12 max SW 10 3 M12 5 SW 8 B Korpus kalen a brynýrován. Svěrací čelist cementována a potažena mosazí. K Excentrické upínací čelisti s přitlačením lze použít přímo na stolech strojů nebo na adaptačních deskách. Přítlačný efekt způsobí přitlačení obrobku k podložce. Upínací čelist se přizpůsobí úhlové poloze obrobku, to znamená že obrobek nemusí být pravoúhlý. Upínací čelist má hladkou upínací plochu pro obrobené díly a ozubenou plochu pro neobrobené díly Na vyžádání: Náhradní excentrický šroub. KIPP Excentrické upínací čelisti s přitlačením Objednací číslo B Upínací síla Hmotnost Šířka T drážky (kn) cca kg 634 K bez vodicí vložky a montážního šroubu 18 0,180 K ,270 K ,279 K ,316

37 K0030 Upínací svorky Obrobek Přípravek Provedení A s ostrou hranou O-kroužek B H9 Svěrací podložka ocel nebo mosaz. Vytvrzená ocel. K Značná úspora místa při upnutí. Při stranovém upínání se nepoškozují hrany. Efekt přitlačení. Provedení B s tupou hlavou KIPP Upínací svorky Objednací číslo Provedení Materiál D B B1 H H1 L Svěrná Svěrná Svěrná Moment utažení Hmotnost šířka dráha síla max. Nm cca g kn K A ocel M2,5x8 9,5 3,8 6 3,6 9,5 9,5 0,15 2,8 1,8 4 K A ocel M4x12 12,7 5,1 8 4, ,7 0,4 6,6 5,6 7 K A ocel M6x16 19,05 7,6 11,5 7, ,1 0, ,5 15 K B ocel M2,5x8 9,5 3,8 6 3,6 9,5 9,5 0,15 2,8 1,8 4 K B ocel M4x12 12,7 5,1 8 4, ,7 0,4 6,6 5,6 7 K B ocel M6x16 19,05 7,6 11,5 7, ,1 0, ,5 22 K B mosaz M2,5x8 9,5 3,8 6 3,6 9,5 9,5 0,15 0,9 0,56 6 K B mosaz M4x12 12,7 5,1 8 4, ,7 0,4 1,8 2,8 8 K B mosaz M6x16 19,05 7,6 11,5 7, ,1 0,6 4,2 5,

38 K0031 Multiexcentrické upínací jednotky K , K Ocel. Korpus kalen, brynýrován a opěrná lišta broušena. Svěrací podložka cementování vytvrzena a potažena mosazí. H2 K Pomocí dvou dorazů a jednoho nebo dvou multiexcentrických upínacích jednotek je možné výhodné nastavení upínacího přípravku přímo na míru. Na vyžádání: Náhradní excentrický šroub. K H2 KIPP Multiexcentrické upínací jednotky Objednací číslo vhodný L L1 L2 B B1 B2 H1 H2 H3 S S1 G SW Podélný otvor Upínací síla Moment utažení Hmotnost upevňovací šroub (kn) max. Nm cca kg 636 K M8 63, ,5 19 8,4 13,4 15,9 11,684-0,013 6,6 6,3 1,2 5,3 7 uzavřený 8,9 28 0,120 K M12 95,1 42,7 12,7 28, ,8 15,9 12,192-0,013 6,9 7,1 2 9,5 8 uzavřený 17,8 88 0,260 K M , , ,001 ±0, ,3 2,5 12,7 12 otevřený 26, ,000

39 K0032 Dorazové prvky K , K Ocel. Kaleno, brynýrováno. Podpěrné i opěrné plochy broušeny. H2 K Pomocí dvou dorazů a jednoho nebo dvou multiexcentrických upínacích jednotek je možné výhodné nastavení upínacího přípravku přímo na míru. K H2 KIPP Dorazové prvky Objednací číslo vhodný L L1 L2 L3 B B1 B2 H1 H2 H3 Podélný otvor Hmotnost upevňovací šroub cca kg K M8 63,5 28,3 13,5 7,9 19 8,4 13, ,684-0,013 6,6 uzavřený 0,090 K M12 95,2 42,7 12,7 7,9 28,5 13,4 19, ,192-0,013 6,9 uzavřený 0,280 K M ,2-9, ,8 50,7 35,001 ±0,006 21,3 otevřený 1,

40 K0033 Přítlačný upínač Vyměnitelná deska Základní korpus ocel, upínací čelisti cementační ocel, centrovací pouzdro s nákružkem zušlechtěná ocel. Brynýrováno. Upínací čelisti vytvrzeny. K D4 Upínací čelisti jsou otočné: hladká strana pro opracované obrobky, vroubkovaná strana pro surové upínací plochy. Při upínání probíhá současně přitlačení obrobku. D5 KIPP Přítlačný upínač Objednací číslo A B D D1 D2 D3 D4 D5 E E1 H H1 H2 K K1 L X Y Z Upínací síla Hmotnost (kn) cca kg 638 K ,2 M6 7 M6 16 6,5 2, ,4 25,5 2, ,5 M3 10 0,240 K ,2 M10 11 M , , ,5 8 M5 40 0,970 K ,2 M16 17 M , M ,800

41 K0034 Přítlačný upínač L K L1 H1 E Ocel. 15 E R 15 E B 5 E2 5 E1 H Cementovaný a brynýrováný. L2 Provedení A Ocelové upínací čelisti s rýhováním A pravé provedení D K1 D1 E3 Provedení B upínací čelisti s: 2 vložkami z tvrdého kovu, kulaté Provedení C upínací čelisti s: 2 vložkami z tvrdého kovu, kulaté a prizmatické Provedení D upínací čelisti z POM s rýhováním K Přítlačný upínač je rychloupínací prvek, pomocí něhož jsou obrobky přitlačeny výklopnými čelistmi pomocí spirálového excentru současně k pevným dorazům i k podložce. Přítlačný upínač lze pomocí dorazového šroubu a středícího pouzdra (viz obrázek) polohovat a upínat na modulární rastrové desky. Provedení K , K , K a K mají 2 oválné vložky z tvrzeného kovu. Upínací síla: K = 3800 N K = 7200 N 3 vložky z tvrdého kovu, obdélníkové 2 vložky z tvrdého kovu, obdélníkové a prizmatické Obrobek Válcový šroub KIPP Přítlačný upínač D3 D2 Opěrné čepy Dorazový šroub Středící pouzdro Objednací číslo Provedení Provedení A B D D1 D2 D3 E E1 E2 E3 H H1 K K1 L L1 L2 R Upínací síla Hmotnost max. min. (kn) cca kg K A pravé provedení , , ,8 0,230 K A pravé provedení 121, , , ,2 0,900 K A levé provedení , , ,8 0,230 K A levé provedení 121, , , ,2 0,900 K B pravé provedení ,2 - - ø , , ,8 0,230 K B pravé provedení 121, , , , , ,2 0,900 K B levé provedení ,2 - - ø , , ,8 0,230 K B levé provedení 121, , , , , ,2 0,900 K C pravé provedení ,2 9,5 2,5 ø , , ,8 0,230 K C pravé provedení 121, ,2 27 4,5 12, , , ,2 0,900 K C levé provedení ,2 9,5 2,5 ø , , ,8 0,230 K C levé provedení 121, ,2 27 4,5 12, , , ,2 0,900 K D pravé provedení , , , ,8 0,230 K D pravé provedení 121, , , , ,2 0,900 K D levé provedení , , , ,8 0,230 K D levé provedení 121, , , , ,2 0,

42 K0035 Přítlačný upínač K L B R Provedení C upínací čelisti s: 2 vložkami z tvrdého kovu, kulaté a prizmatické 15 E 5 5 H H1 E L1 A D1 D pravé provedení Ocel. Cementovaný a brynýrováný. K Provedení A Ocelové upínací čelisti s rýhováním Provedení B upínací čelisti s: 2 vložkami z tvrdého kovu, kulaté 15 E Provedení D upínací čelisti z POM s rýhováním Přítlačný upínač je rychloupínací prvek, pomocí něhož jsou obrobky přitlačeny výklopnými čelistmi pomocí spirálového excentru současně k pevným dorazům i k podložce. Přítlačný upínač lze pomocí středícího pouzdra polohovat a upínat na modulární rastrové desky. Provedení K , K , K a K mají 2 oválné vložky z tvrzeného kovu. Upínací síla: K = 3800 N K = 7200 N 3 vložky z tvrdého kovu, obdélníkové 2 vložky z tvrdého kovu, obdélníkové a prizmatické Obrobek Válcový šroub KIPP Přítlačný upínač D3 D2 Opěrné čepy Středící pouzdro Objednací číslo Provedení Provedení A B D D1 D2 D3 E H H1 K L L1 R Upínací síla Hmotnost max. min. (kn) cca kg 640 K A Pravé provedení 38, M š ,8 0,175 K A Pravé provedení 58, M , ,2 0,650 K A Levé provedení 38, M ,8 0,175 K A Levé provedení 58, M , ,2 0,650 K B Pravé provedení 38, M6 - - ø , ,8 0,175 K B Pravé provedení 58, M , , , ,2 0,650 K B Levé provedení 38, M6 - - ø , ,8 0,175 K B Levé provedení 58, M , , , ,2 0,650 K C Pravé provedení 38, M6 9,5 2,5 ø , ,8 0,175 K C Pravé provedení 58, M ,5 12, , , ,2 0,650 K C Levé provedení 38, M6 9,5 2,5 ø , ,8 0,175 K C Levé provedení 58, M ,5 12, , , ,2 0,650 K D Pravé provedení 38, M , ,8 0,175 K D Pravé provedení 58, M ,5 31, ,2 0,650 K D Levé provedení 38, M , ,8 0,175 K D Levé provedení 58, M ,5 31, ,2 0,650

43 K0036 Kombinovatelné přítlačné upínky Ocel. H3 max. Korpus kalen a brynýrován. Upínací lišta vytvrzena a potažena mosazí. K D B -0.1 Pomocí kombinovatelných přítlačných upínek je možné provádět vícečetná upínání šetřící místo i náklady. Při vícečetném upínání je možné využít zadní stranu korpusu jako doraz. Přednostně montáž do drážky s B +0,05 mm. Výšku uchycení svěracího kotouče je možné měnit nastavením hloubky drážky. Příklad použití vícenásobného upnutí s kombinovanými stahovacími upínkami KIPP Kombinovatelné přítlačné upínky Objednací číslo L L1 L2 B H H1 H2 H3 S D S1 SW SW1 Upínací síla Moment utažení Hmotnost max. (upínací dráha) (kn) max. Nm cca kg K ,2 25, ,7 15,7 6,4 21,4 1,5 M8 1, ,9 28 0,100 K ,5 25,4 25,4 11,4 15,4 9,7 24,5 1,8 M ,8 88 0,178 K , ,1 25,5 31, ,05 M12 2, , ,

44 K0037 Dvojitý klínový upínač B1 min. Vnější díl z hliníkového profilu. Klín cementační ocel. Vnější díl eloxovaný. Klín brynýrovaný. K Pomocí dvojitého klínového upínače je možné upnout dva obrobky současně. Klínový upínač je nejvhodnější pro upínání oblých nebo pravoúhlých dílů. Díky malému vestavnému místu je umožněno vícečetné upínání úsporné na místo. V upnutém stavu by se mělo dosáhnout max. rozměru B1, uvedeného v tabulce B1 max. KIPP Dvojitý klínový upínač Objednací číslo D L B1 B2 H H1 F Moment utažení Hmotnost min. - max. kn max. Nm cca kg 642 K M4 15,9 12,3-13,1 10,4 12,8 5,6 2,2 3,4 0,012 K M6 23,5 18,6-19,9 15,8 19 9,5 6,7 14,3 0,040 K M ,8-26,6 20,8 25,4 12,7 8,9 14,5 0,090 K M12 47,6 37,3-39,7 31,1 38, ,6 38,4 0,300 K M16 63,5 49,7-52,8 41,5 50,8 25,4 26,7 74,6 0,710

45 K0038 Dvojitý klínový upínač s přídavkem na obrábění Zajišťovací deska se používá pouze k frézování upínací plochy, avšak ne při upínání obrobků Vnější díl z hliníkového profilu. Klín cementační ocel. Vnější díl eloxovaný. Klín brynýrovaný. K Pomocí dvojitého klínového upínače je možné upnout dva obrobky současně. Zářezy na upínací ploše umožňují přesné a absolutně bezpečné upnutí obrobku. Díky malému vestavnému místu je umožněno vícečetné upínání úsporné na místo. KIPP Dvojitý klínový upínač s přídavkem na obrábění Objednací číslo D D1 L L1 B1 B2 B3 H H1 F Moment utažení Hmotnost min. - max. kn max. Nm cca kg K M4 M2 15,9 10,2 28,6-29,1 10,6 4,6 12,7 6,3 2,2 3,4 0,018 K M6 M4 23,9 15,9 38, ,1 6,6 19 9,5 6,7 14,3 0,056 K M8 M4 31,8 20,6 50, ,8 9,4 25,4 12,7 8,9 14,5 0,123 K M12 M5 47,6 30,5 76, ,9 14,8 38, ,6 38,4 0,420 K M16 M6 63, ,6-103,9 41,3 20,3 50,8 25,4 26,7 74,6 1,

46 K0039 Klínové upínače upínací plochy hladké nebo s rýhováním A max. A min. hladký s rýhami Materiál, provedení: Dvojitý klín a upínací segmenty zušlechtěná ocel, tvrzeno černá. K Upínací klíny se po stránce funkčnosti hodí pro vícečetná upínání. Díky klínu umožňují dosažení velkých upínacích sil. Klínový upínač lze připevnit šroubem nebo do T-drážky. Dotažením upínacího šroubu se oba upínací segmenty pohybují směrem ven a tlačí obrobek k pevným dorazům přípravku. Podélné díry ve dvojitých klínech umožňují posunutí upínače resp. vyrovnání tolerancí. Dráha posuvu: M8 = ±0,5 mm M10 = ±1,0 mm M12 = ±1,0 mm M16 = ±1,5 mm Klínové upínače Obrobek Obrobek Pevný doraz Pevný doraz KIPP Klínové upínače, úzké provedení 644 Objednací číslo Objednací číslo A A B C E F Upínací síla Moment Napínací plochy Napínací plochy min. max. Válcovoý šroub (kn) utažení hladké rýhované DIN 6912 Nm K K ,5 33, M8x K K ,5 M10x K K , ,5 M12x K K M16x KIPP Klínové upínače, široké provedení Objednací číslo Objednací číslo A A B C E F Upínací síla Moment Napínací plochy Napínací plochy min. max. Válcovoý šroub (kn) utažení hladké rýhované DIN 6912 Nm K K ,5 33, M8x K K ,5 M10x K K , ,5 M12x K K M16x

47 K0649 Klínové upínače s přídavkem na opracování A max. A min. Materiál, provedení: Dvojitý klín a upínací segmenty zušlechtěná ocel, kaleno černá. K Zvláštnost tohoto klínového upínače spočívá v jeho přídavku na opracování. Přídavek umožňuje přizpůsobení geometrii obrobku jeho obráběním. Kromě toho jsou upínače díky svému principu upínání vhodné také pro vícečetná upínání. Díky klínu umožňují dosažení velkých upínacích sil. Klínový upínač lze připevnit šroubem nebo do T-drážky. Dotažením upínacího šroubu se oba upínací segmenty pohybují směrem ven a tlačí obrobek k pevným dorazům přípravku. Podélné díry ve dvojitých klínech umožňují posunutí upínače resp. vyrovnání tolerancí. Dráha posuvu: M8 = ±0,5 mm M10 = ±1,0 mm M12 = ±1,0 mm M16 = ±1,5 mm Klínové upínače Obrobek Opěrný doraz Základová deska Hydraulický/ pneumatický válec KIPP Klínové upínače s přídavkem na obrábění Objednací číslo Provedení A A B C E F Upínací síla Moment min. max. Válcovoý šroub (kn) utažení DIN 6912 Nm K tenký 36,5 39, M8x K tenký ,5 M10x K tenký 54 59, ,5 M12x K tenký M16x K široký 36,5 39, M8x K široký ,5 M10x K široký 54 59, ,5 M12x K široký M16x

48 K0040 Klínové upínací segmenty Provedení A A max. A min. Materiál, provedení: Základní korpus z vytvrzené nástrojové oceli. Upínací segmenty z nástrojové oceli, tvrzeno (HRC 49-51) a brynýrováno. Plochy klínu broušeny. K Klíny upínacích segmentů se díky své kompaktní konstrukci hodí zvláště pro svislá a vodorovná vícenásobná upnutí. Díky kaleným a broušeným plochám klínu se docíli vysoké upínací síly. Klínový upínač lze připevnit šroubem nebo do T-drážky. Dotažením cylindrického šroubu DIN 912 se oba upínací segmenty pohybují směrem ven a tlačí obrobek k pevnému dorazu. Upínací česlisti provedení K jsou opatřeny vroubkováním. Podélné díry ve dvojitých klínech umožňují posunutí upínače resp. vyrovnání tolerancí. Dráha posuvu u objednacího čísla: K = ±0,5 mm K = ±1,0 mm K = ±1,5 mm Klínový upínací segment Obrobek Obrobek Pevný doraz Pevný doraz KIPP Klínové upínací segmenty provedení A 646 Objednací číslo A A B C D E F G Upínací síla Moment Hmotnost min. max. Válcovoý šroub (kn) utažení cca kg DIN 912 Nm K ,5 M8x25 pro závitový otvor ,068 K ,5 M8x25 pro drážku T ,080 K M12x40 pro závitový otvor ,224 K M12x30 pro drážku T ,251 K M16x60 pro závitový otvor ,583 K M16x50 pro drážku T ,638

49 K0041 Klínové upínací segmenty Provedení A + L s přídavkem délky pro provedení vycházející z požadavků zákazníka A max. A min. Materiál, provedení: Základní korpus z vytvrzené nástrojové oceli. Upínací prvky nástrojová ocel (HRC 30), brynýrováno. Plochy klínu broušeny. Upínací prvky s jiným tvarem a s jinou tvrdostí na poptávku. K Zvláštnost klínového upínacího segmentu provedení A + L spočívá v jeno přídavku pro možnosti dalšího opracování, a to o délce 3 mm na každou čelist u provedení K a 5 mm K a K Přídavek délky umožňuje obrábění požadovaného tvaru do geometrie obrobku (viz. obr.). Upínací česlisti provedení K jsou opatřeny vroubkováním. Dráha posuvu u objednacího čísla: K = ±0,5 mm K = ±1,0 mm K = ±1,5 mm Klínový upínací segment Obrobek Opěrný doraz Základová deska Hydraulický/ pneumatický válec KIPP Klínové upínací segmenty provedení A + L Objednací číslo A A B C D E F G Upínací síla Moment Hmotnost min. max. Válcovoý šroub (kn) utažení cca kg DIN 912 Nm K ,5 M8x25 pro závitový otvor ,084 K ,5 M8x25 pro drážku T ,096 K M12x40 pro závitový otvor ,276 K M12x30 pro drážku T ,303 K M16x60 pro závitový otvor ,668 K M16x50 pro drážku T ,

50 K0042 Klínové upínací segmenty Provedení B A max. A min. Materiál, provedení: Základní korpus z vytvrzené nástrojové oceli. Upínací segmenty z nástrojové oceli, tvrzeno (HRC 49-51) a brynýrováno. Plochy klínu broušeny. K Klíny upínacích segmentů se díky své kompaktní konstrukci hodí zvláště pro svislá a vodorovná vícenásobná upnutí. Díky kaleným a broušeným plochám klínu se docíli vysoké upínací síly. Klínový upínač lze připevnit šroubem nebo do T-drážky. Dotažením cylindrického šroubu DIN 912 se oba upínací segmenty pohybují směrem ven a tlačí obrobek k pevnému dorazu. Dvojitý klín vytváří u tohoto provedení tzv. přitlačovací efekt. Dráha posuvu u objednacího čísla: K = ±1,0 mm K = ±1,5 mm Klínový upínací segment Obrobek Obrobek Pevný doraz Pevný doraz KIPP Klínové upínací segmenty provedení B 648 Objednací číslo A A B C D E F G Upínací síla Moment Hmotnost min. max. Válcovoý šroub (kn) utažení cca kg DIN 912 Nm K M12x60 pro závitový otvor ,318 K M12x50 pro drážku T ,353 K M16x80 pro závitový otvor ,843 K M16x70 pro drážku T ,912

51 K0357 Upínací trny D min.* Šroub s kuželovou hlavou Pouzdro z konstrukční oceli, šroub s kuželovou hlavou z cementační oceli. Kryt brynýrovaný. Šroub s kuželovou prvek zušlechtěn. K D3 pro šroub se zapuštěnou hlavou ISO Upínací trn je zvláště vhodný pro druhé opracování soustružených dílů. Frézováním nebo soustružením se přizpůsobí průměr D průměru upínaného obrobku. Malá vestavná výška - žádné rušivé upínací patky. Upínání se provádí pomocí imbusového klíče nebo hydraulicky. * D min = Nejmenší přípustný průměr, na který smí být D soustružen nebo frézován. Montáž: Upínací čep nejprve rozšířit o cca 0,1 mm vzhledem k průměru ve výchozí poloze (upínací dráha). Poté je upínací trn opracován na soustruhu nebo fréze na vnitřní průměr obrobku. Podle potřeby je možné vycentrovat podnož v otvoru pomocí ustavovacího kolíku. KIPP Upínací trny Objednací číslo D D D1 D2 D3 D4 H H1 H2 H3 SW Moment utažení Upínací síla Hmotnost min. pro šroub se Šroub s Šroub s max. Nm max. kn cca kg zápustnou hlavou kuželovou hlavou kuželovou hlavou K ,4 4,1 20 h9 13,7 M2 M2 10,7 7,6 6,1 4,1 1,5 0,7 1,1 0,010 K ,4 7,2 29,72 h9 21 M3 M4 21, ,2 0,040 K ,2 12,2 31,5 h9 23,1 M3 M6 24, ,5 0,070 K ,5 37,5 h9 29 M3 M8 24, ,1 0,100 K h8 39,4 M4 M10 28,6 22,2 17, ,180 K ,3 25,4 56 h8 45,5 M4 M12 31,8 25,4 20, ,3 0,320 K ,5 h8 55,9 M5 M16 39,6 31, ,5 0,600 K ,5 h8 63,9 M5 M16 39,6 31, ,5 0,700 K ,5 h8 92,5 M6 M16 45,5 37,6 32, ,5 1,730 K ,9 h8 118 M6 M ,5 2,860 K ,9 h8 118 M6 M16 45,5 37,6 32, ,5 6,

52 K0643 Upínací trny s bočním upnutím Provedení A pro obráběcí centra, vrtací a frézovací stroje D D min.* Provedení B s upínacím čepem pro soustruhy D D min.* Těleso z konstrukční oceli. Upínací šroub z ušlechtilé oceli Kryt brynýrovaný. Upínací šroub zušlechtěn na 10.9, kalený s PTFE povrchem. K H1 H2 SW H H1 H2 SW H Upínací trn se díky bočnímu upnutí zvláště hodí pro druhé opracování soustružovaných a frézovaných dílů se slepým otvorem. Frézováním nebo soustružením se přizpůsobí průměr D průměru upínaného obrobku. D3 pro šroub se zápustnou hlavou ISO D1 h8 D4 H3 D2 D1 h8 Upínání pohyb se provádí ručně imbusovým klíčem. * D min = Nejmenší přípustný průměr, na který smí být D soustružen nebo frézován. Montáž: Upínací trn nejprve rozšířit o cca 0,1 mm vzhledem k průměru ve výchozí poloze (upínací dráha). Nyní lze upínací trn soustružit nebo frézovat na požadovaný průměr. Pro obrábění je v dodávce obsažen blokovací kroužek. V případě potřeby lze podnož vycentrovat v lícovaném otvoru nebo pomocí lícovaných kolíků. Provedení A je dodáváno s 6 upevňovacími šrouby. 6x60 (=360 ) KIPP Upínací trny s bočním upnutím 650 Objednací číslo Provedení D D D1 D2 D3 D4 H H1 H2 H3 SW Moment utažení Upínací síla Hmotnost min. pro šroub se max. Nm max. kn cca kg zápustnou hlavou K A 28,7 17, M4 39, , ,425 K B 53, , , ,810

53 K0358 Středící upínač bez pojistky a s pojistkou D max. D min. Montážní rozměry D min. +1 L +0,5 Těleso Kuličky a šestihran Tažná pružina A ±0,1 D4 +0,5 D3 H7 Těleso kalené a brynýrované. Kuličky a šestihran kalené a broušené. K A ±0,1 g6 Montážní pomůcky: čep k přesnému určení polohy upínacích segmentů Provedení A: s kuličkou vhodný pro upínání v otvorech, kde lze tolerovat lehké otisky. Provedení B: s šestihranem pro stěny otvorů s citlivým povrchem. Provedení A bez pojistky: bodový dotyk Provedení B s pojistkou: tupý čárový dotyk Kulička Šestihran Použití: Obrobky ve stanovených dírách autocentricky polohovat zevnitř ven a upnout. Přednosti: - Přesné samostředění. - Tvarově stálé upnutí. - Velké dráhy nastavení. - Nízká vestavní výška. Technické údaje: Přesnost při opakování ±0,025 Přesnost při oběhu ±0,05 KIPP Středící upínač bez pojistky a s pojistkou Objednací číslo Objednací číslo A D D D1 D2 D3 D4 H H1 H2 H3 H4 L M SW Ø kuličky 6-hran Počet F Hmotnost Provedení A Provedení B min. max. kuliček/ kn cca kg 6-hran K ,5 11,7 14,2 M3 10 1,5 3,3 15,9 12 9,2 8,6 1,5 3,5 2,5 2,5 2,5-3 0,5 0,018 K K ,5 14,5 18,5 M ,3 19,6 14,1 9,1 7,9 2,3 5,5 3,5 3 4/- -/4 3 3,5 0,020 K K ,5 18,5 22,5 M5 15 2,5 5,3 23,6 16,6 11,6 10,4 2,3 7, /- -/4 3 4,5 0,039 K K ,5 26,5 M ,4 29,1 20,1 15,1 13,9 2, /- -/ ,060 K K ,5 30,5 M ,4 29,1 20,1 15,1 13,9 2,3 6 4,5 5 4/- -/ ,086 K K ,5 38,5 M ,4 33,2 24,2 15,2 12,8 4,6 7 4,5 5 8/- -/ ,125 K K ,5 46,5 M ,4 38,6 27,1 18,1 15,7 4,6 7,5 4,5 6 8/- -/8 6 6,5 0,233 K K ,5 54,5 M ,4 38,6 27,1 18,1 15,7 4,6 7,5 4,5 6 8/- -/8 6 6,5 0,323 K K ,5 70,5 M ,5 54,7 40,7 23,7 19 9,3 9 5,5 8 16/- -/ ,653 K K ,5 86,5 M ,1 45,6 28,3 23,6 9,3 10 5, /- -/ ,271 K K ,5 102,5 M ,1 45,6 28,3 23,6 9,3 10 5, /- -/ ,

54 K0644 Středící upínač bez pojistky a s pojistkou D max. D min. Montážní rozměry D min. +1 D2 H7 H4 D3 H H1 H2 H3 F L +1 M L1 +1 Těleso Kuličky a šestihran Tažná pružina L1 min. L Zapuštění dle DIN A ±0,1 Těleso kalené a brynýrované. Kuličky a šestihran kalené a broušené. L2 Provedení A bez pojistky: bodový dotyk D2 f7 A D1 C Válcový šroub ISO 4762 Kulička Montážní pomůcky: čep k přesnému určení polohy upínacích segmentů K Provedení A: s kuličkou vhodný pro upínání v otvorech, kde lze tolerovat lehké otisky. Provedení B: s šestihranem pro stěny otvorů s citlivým povrchem. Použití: Pro centrické umístění a upnutí ve slepých otvorech. Obsluha ze zdola, ručně nebo automatizovaně pneumaticky nebo hydraulicky. Přednosti: - Přesné samostředění. - Tvarově stálé upnutí. - Velké dráhy nastavení. - Nízká vestavní výška. - Efekt přitlačení. Provedení B s pojistkou: tupý čárový dotyk Šestihran Technické údaje: Přesnost při opakování ±0,025 Přesnost při oběhu ±0,05 KIPP Středící upínač bez pojistky a s pojistkou Objednací číslo Objednací číslo A D D D1 D2 D3 H H1 H2 H3 H4 L L1 L2 M Ø kuličky 6-hran Počet C F Provedení A Provedení B min. max. min. kuliček/ (DIN 912) kn 6-hran K ,2 11,7 14,2 M3 8 1, ,9 9,2 8,6 1,5 7,5 19, ,5-3 M6x10 2 K K ,5 18,5 M ,1 9,1 7,9 2,3 7,5 19,5 10 1,5 4/- -/4 3 M6x10 2 K K ,8 18,5 22,5 M4 12 2,5 20,6 16,6 11,6 10,4 2,3 11, ,5 4/- -/4 3 M8x16 3,5 K K ,4 22,5 26,5 M ,1 20,1 15,1 13,9 2,3 11, /- -/4 3 M10x16 6 K K ,5 26,5 30,5 M ,1 20,1 15,1 13,9 2,3 11, /- -/4 3 M10x16 6 K K ,5 30,5 38,5 M ,7 24,2 15,2 12,8 4,6 15, /- -/8 3 M12x20 8,5 K K ,5 38,5 46,5 M ,6 27,1 18,1 15,7 4,6 15, ,5 8/- -/8 6 M12x20 8,5 K K ,5 46,5 54,5 M ,6 27,1 18,1 15,7 4,6 15, ,5 8/- -/8 6 M12x20 8,5 K K ,5 70,5 M ,2 40,7 23,7 19 9,3 16, ,5 16/- -/16 6 M16x20 16 K K ,5 86,5 M ,1 45,6 28,3 23,6 9,3 16, ,5 16/- -/16 6 M16x20 16 K K ,5 86,5 102,5 M ,1 45,6 28,3 23,6 9,3 16, ,5 16/- -/16 6 M16x

55 K0375 Upínač pro válcové díly Vnitřní závit pro montáž popř. demontáž D2 h11 D3 L1 L max. L1 H G1 SW G D X +0,2 D1 +0,2 Upínací čelisti ocel. Tlačná pružina Upínací šroub třída pevnosti 8.8. Upínací čelisti brynýrované. Upínací šroub modře pozinkovaný. K Příklad využití: axiální, radiální upínání Upínací moment Mx seřizování a upínání Tyto upínače jsou jednoduchou alternativou k obvyklému upnutí (drážka a upínací šroub) válcových dílů. Prvky se hodí pro nejrůznější materiály (např. kovy, plasty, dřevo,...). K uvolnění pevně dosednuté upínací čelisti stačí úder v axiálním směru nebo vytáhnutí přes dodatečný závit v upínací čelisti nebo ve vnitřním šestihranu válcového šroubu. Distanční kroužky jsou k dodání na požádání. Montážní pokyn: Distanční kroužky K pro hluboko vyvrtané otvory Montážní nářadí SW Vložte upínač G1 Zasuňte válcový díl Pomocí distančních kroužků a delších šroubů (bez montážních závitů) lze upínat též hřídele nacházející se v delších vzdálenostech k vnějšímu okraji. Speciální 6-ti hranný šroubovák se závitovým čepem se zašroubuje do závitu G1 válcovitého šroubu za účelem polohování popř. uvolnění upínače válcových prvků. Upněte KIPP Upínač pro válcové díly Objednací číslo D D1 D2 D3 L L1 X G G1 H K SW Mx Hmotnost Objednací číslo max. Nm cca g pro montážní nářadí K M ,8 M5 M2, max K K M ,3 M6 M max K K M ,5 M7 M max K K M M10 M max K K M ,8 M12 M max K K M ,6 M14 M max K K M ,9 M18 M max K
