Technická specifikace č.1 zařízení pro monitoring návštěvnosti- VZ 05/2011

Transkript

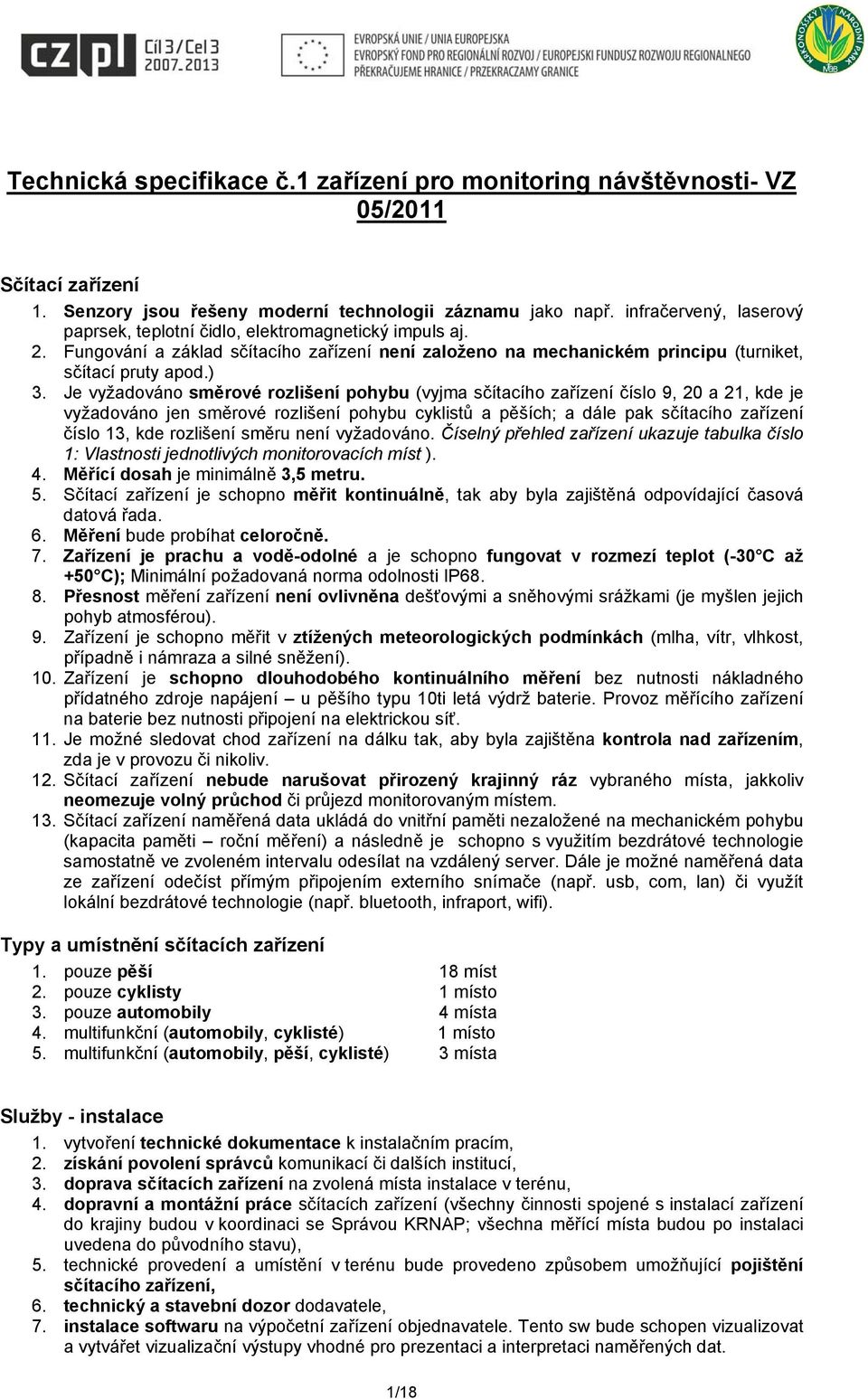

1 Technická specifikace č.1 zařízení pro monitoring návštěvnosti- VZ 05/2011 Sčítací zařízení 1. Senzory jsou řešeny moderní technologii záznamu jako např. infračervený, laserový paprsek, teplotní čidlo, elektromagnetický impuls aj. 2. Fungování a základ sčítacího zařízení není založeno na mechanickém principu (turniket, sčítací pruty apod.) 3. Je vyžadováno směrové rozlišení pohybu (vyjma sčítacího zařízení číslo 9, 20 a 21, kde je vyžadováno jen směrové rozlišení pohybu cyklistů a pěších; a dále pak sčítacího zařízení číslo 13, kde rozlišení směru není vyžadováno. Číselný přehled zařízení ukazuje tabulka číslo 1: Vlastnosti jednotlivých monitorovacích míst ). 4. Měřící dosah je minimálně 3,5 metru. 5. Sčítací zařízení je schopno měřit kontinuálně, tak aby byla zajištěná odpovídající časová datová řada. 6. Měření bude probíhat celoročně. 7. Zařízení je prachu a vodě-odolné a je schopno fungovat v rozmezí teplot (-30 C až +50 C); Minimální požadovaná norma odolnosti IP Přesnost měření zařízení není ovlivněna dešťovými a sněhovými srážkami (je myšlen jejich pohyb atmosférou). 9. Zařízení je schopno měřit v ztížených meteorologických podmínkách (mlha, vítr, vlhkost, případně i námraza a silné sněžení). 10. Zařízení je schopno dlouhodobého kontinuálního měření bez nutnosti nákladného přídatného zdroje napájení u pěšího typu 10ti letá výdrž baterie. Provoz měřícího zařízení na baterie bez nutnosti připojení na elektrickou síť. 11. Je možné sledovat chod zařízení na dálku tak, aby byla zajištěna kontrola nad zařízením, zda je v provozu či nikoliv. 12. Sčítací zařízení nebude narušovat přirozený krajinný ráz vybraného místa, jakkoliv neomezuje volný průchod či průjezd monitorovaným místem. 13. Sčítací zařízení naměřená data ukládá do vnitřní paměti nezaložené na mechanickém pohybu (kapacita paměti roční měření) a následně je schopno s využitím bezdrátové technologie samostatně ve zvoleném intervalu odesílat na vzdálený server. Dále je možné naměřená data ze zařízení odečíst přímým připojením externího snímače (např. usb, com, lan) či využít lokální bezdrátové technologie (např. bluetooth, infraport, wifi). Typy a umístnění sčítacích zařízení 1. pouze pěší 18 míst 2. pouze cyklisty 1 místo 3. pouze automobily 4 místa 4. multifunkční (automobily, cyklisté) 1 místo 5. multifunkční (automobily, pěší, cyklisté) 3 místa Služby - instalace 1. vytvoření technické dokumentace k instalačním pracím, 2. získání povolení správců komunikací či dalších institucí, 3. doprava sčítacích zařízení na zvolená místa instalace v terénu, 4. dopravní a montážní práce sčítacích zařízení (všechny činnosti spojené s instalací zařízení do krajiny budou v koordinaci se Správou KRNAP; všechna měřící místa budou po instalaci uvedena do původního stavu), 5. technické provedení a umístění v terénu bude provedeno způsobem umožňující pojištění sčítacího zařízení, 6. technický a stavební dozor dodavatele, 7. instalace softwaru na výpočetní zařízení objednavatele. Tento sw bude schopen vizualizovat a vytvářet vizualizační výstupy vhodné pro prezentaci a interpretaci naměřených dat. 1/18

2 8. školení pro uživatele softwaru a zpracovatele dat (5 osob; školení proběhne nejpozději 10 pracovních dní po instalaci zařízení do terénu a softwaru), kde je seznámí s metodikou a technologií měření a úpravou dat a dále s obsluhou software. Ke statistickému zpracování dat bude k dispozici metodika postupů filtrace dat a použitých statistických metod. 9. ověření zkušebního provozu. Služby - provoz 1. Všechny služby spojené s provozem jsou požadovány minimálně na dobu 3 let od data finalizace a předání zakázky. 2. Kontrola monitorovacích zařízení minimálně 1x ročně (kontrola bude probíhat po domluvě s objednavatelem). 3. Výměna baterií ve sčítacích zařízeních včetně nových baterií. 4. Aktualizace firmware sčítacích zařízení a aktualizace obslužného sw. 5. Přenos dat prostřednictvím bezdrátové technologie tak, aby bylo zabezpečeno automatické odeslání naměřených dat minimálně jednou za den na FTP server; tzn. např. pomocí technologií GSM. 6. Ostré sčítání a provoz bude zahájen nejpozději 1. července Přenos dat, správa a zpracování dat 1. Jak je uvedeno výše sčítací zařízení bude umožňovat dálkový přenos naměřených dat pomocí telekomunikačních technologií (GSM, GPRS, EDGE). Tento systém bude plně provozuschopný a v případě např. aktuální nedostupnosti signálu se naměřená data odešlou ihned po znovu navázání spojení. 2. Data budou ukládány na server dodavatele s možností jednoduchého exportu dat ve formátu xml, csv či podobném textovém formátu. 3. Software pro zpracování a export dat do formátu tabulek a grafů (formát XLS, DOC, BMP aj.). 4. Data budou automaticky zálohována nejméně 1x denně. 5. Data z jednotlivých zařízeních budou obsahovat minimálně tyto údaje: ID zařízení, datum, čas, datum průchodu, čas průchodu, počet průchodů v jednotlivých směrech, typ průchodů (cyklista, pěší, automobil). 6. Bude k dispozici i originální naměřený datový soubor, tzn. bez dalších úprav a korekcí. 7. Dodavatel zajistí zpracování dat ve smyslu kontroly jejích úplnosti a správnosti korekce případných nesrovnalostí. 8. Zpracování měsíčních zpráv o průběhu sčítaní a interpretace výsledků v přehledné a ucelené formě, doplněné tabulkami, grafy, přehledem četnosti v hodinovém intervalu. 9. Zpracování roční analytické zprávy o průběhu sčítaní v jednotlivých měsících, sezónách. 2/18

3 Popis sčítacích zařízení včetně míst pro jejich umístění Ve všech případech se jedná o lokality na území KRNAP, o pozemky vlastněné státem a většinou spravované Správou KRNAP. Sčítací zařízení lze umístit do blízkosti cest nebo zakomponovat do tělesa cesty. Povrch a šíře cest je rozmanitý (od 1 3, 5 6 m; štěrk, štět, asfalt). Vyjma čtyř případů se jedná o lokality ve vrcholových partiích hor, ve 20 případech již nad horní hranicí lesa, kde je dostupný signál GMS (často ale polský). Na většině míst roste borovice kleč. Ostatní lokality se nacházejí v lesním porostu. Tab. 1 Vlastnosti jednotlivých monitorovacích míst č typ popis povrch min šířk a Signál GMS Parcela 1 pěší červená, Vosecká b. štěrk, tráva 3 m ano 963/13 2 pěší zelená, Vosecká b. štětovaná 1 m ano 963/13 1,5 3 pěší modrá, u Mumlavy štěrk m ano 1051/2 červená, kolem Růženčiny 1,5 4 pěší zahrádky štěrk m ano 2748/7 5 pěší zelená, Krakonošova cesta štěrk 1 m ano 3093 žlutá od pramene Labe k 2,5 6 pěší hranici štěrk m ano 1051/1 7 cyklisté modrá, Labská b.-čtyři páni asfalt 3 m ano 863 červená, hrana Labského štěrk, 8 pěší dolu kamení 2 m ano 793/11 9 auta/cyklisté/p ěší červená, mohyla Hanče a Vrbaty asfalt 3 m ano 2749/21 10 pěší modrá, Martinova b. - hranice štětovaná 1 m ano 807/4 zelená, Martinova b. - Labská 11 pěší b. štětovaná 1 m ano 807/6 štěrk, 12 pěší modrá, Labský důl kamení 1 m ano 796 katastr Rokytno v Rokytno v Rokytno v Vítkovice v Vítkovice v Rokytno v Bedřichov v Bedřichov v Vítkovice v Bedřichov v Bedřichov v Bedřichov v 13 auta/cyklisté červená, Horní Mísečky - Špin. Mlýn štěrk 3 m ano 710/99 Bedřichov v 14 auta zelená, Na rovince - Špindlerův Mlýn asfalt 3 m slabý 810 Labská 15 auta silnice Šp. Mlýn - Špindlerovka asfalt 6 m ano 970/36 Špindlerův Mlýn 16 pěší modrá, b. Bílé Labe - Luční b. štětovaná 1 m ano 977 Špindlerův Mlýn 17 pěší červená, stará Bucharova cesta štěrk, tráva 1,5-2 m ano 752/2 Špindlerův Mlýn 18 pěší žlutá, Jantarová cesta štěrk, kamení 2,5 m ano 803 Pec p. Sněžkou 19 pěší modrá, Luční b.-sněžka štěrk 2 m ano 824 Pec p. Sněžkou 20 auta/cyklisté/p ěší červená, Výrovka-Památník obětem hor asfalt 3 m ano 747/1 Pec p. Sněžkou auta/cyklisté/p 21 ěší červená, Ch. na rozcestí - Výrovka štěrk 3 m ano 747/1 Pec p. Sněžkou 22 pěší červená, Liščí hřeben štěrk 1,5 m ano 283/1 Pec p. Sněžkou 23 auta silnice Rudolfov - Kotelský potok asfalt 3,5 m slabý 2481 Dolní Dvůr 24 pěší červená, Sněžka štětovaná 1,5 m ano 525 Pec p. Sněžkou 3/18

4 25 pěší modrá, Obří důl 26 pěší žlutá, Sněžka štěrk štětovaná, štěrk 1,5 m ano 525 Pec p. Sněžkou 1,5 Pec p. m ano 525 Sněžkou 3,5 m slabý 981 Černý důl 27 auta modrá, Černý důl asfalt Tab. 2 Obrazová dokumentace k jednotlivým monitorovacím místům uvedených v Tab. 1 č. obrazová dokumentace 1 2 4/18

5 3 4 5/18

6 5 6 6/18

7 7 8a 7/18

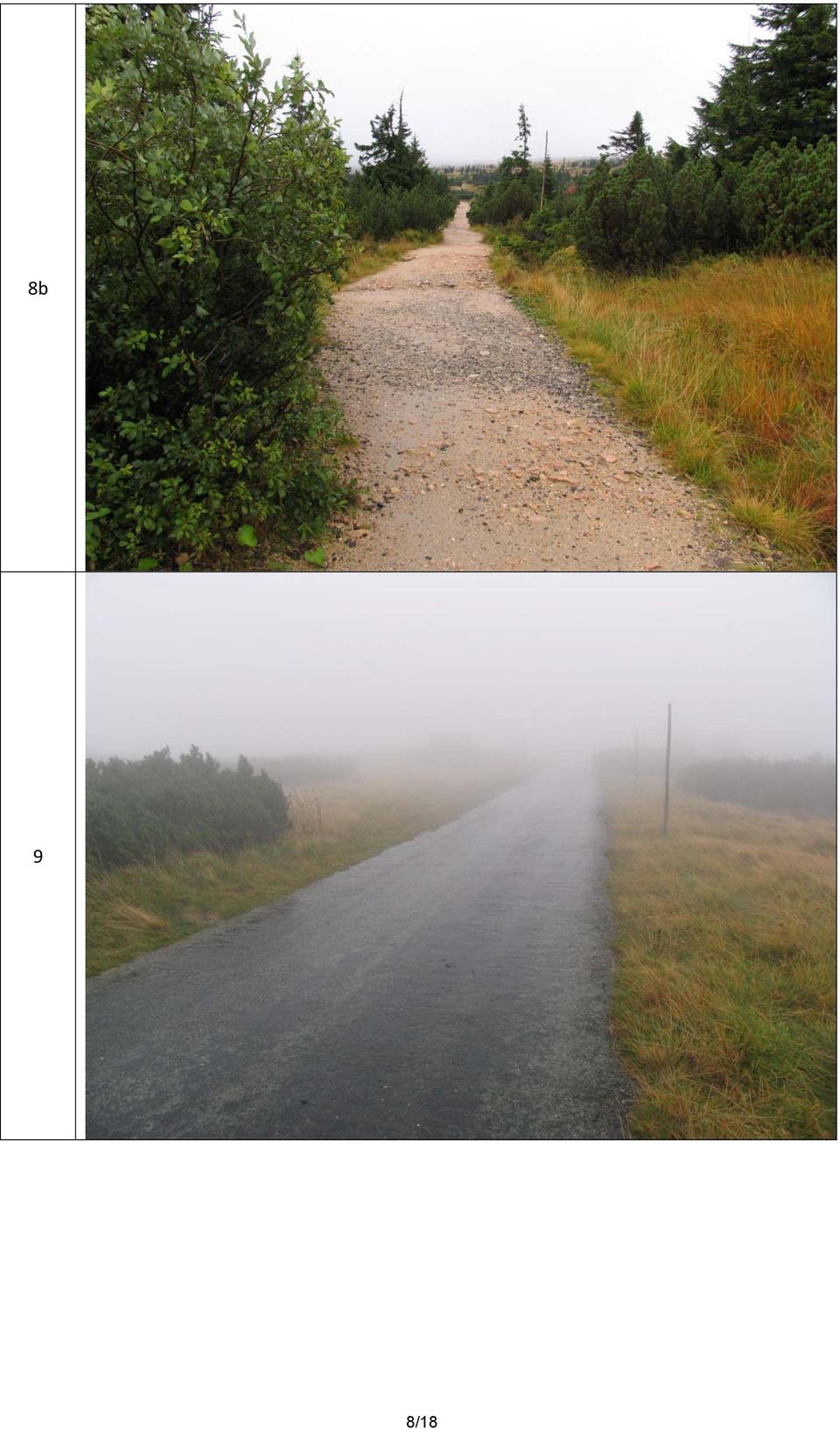

8 8b 9 8/18

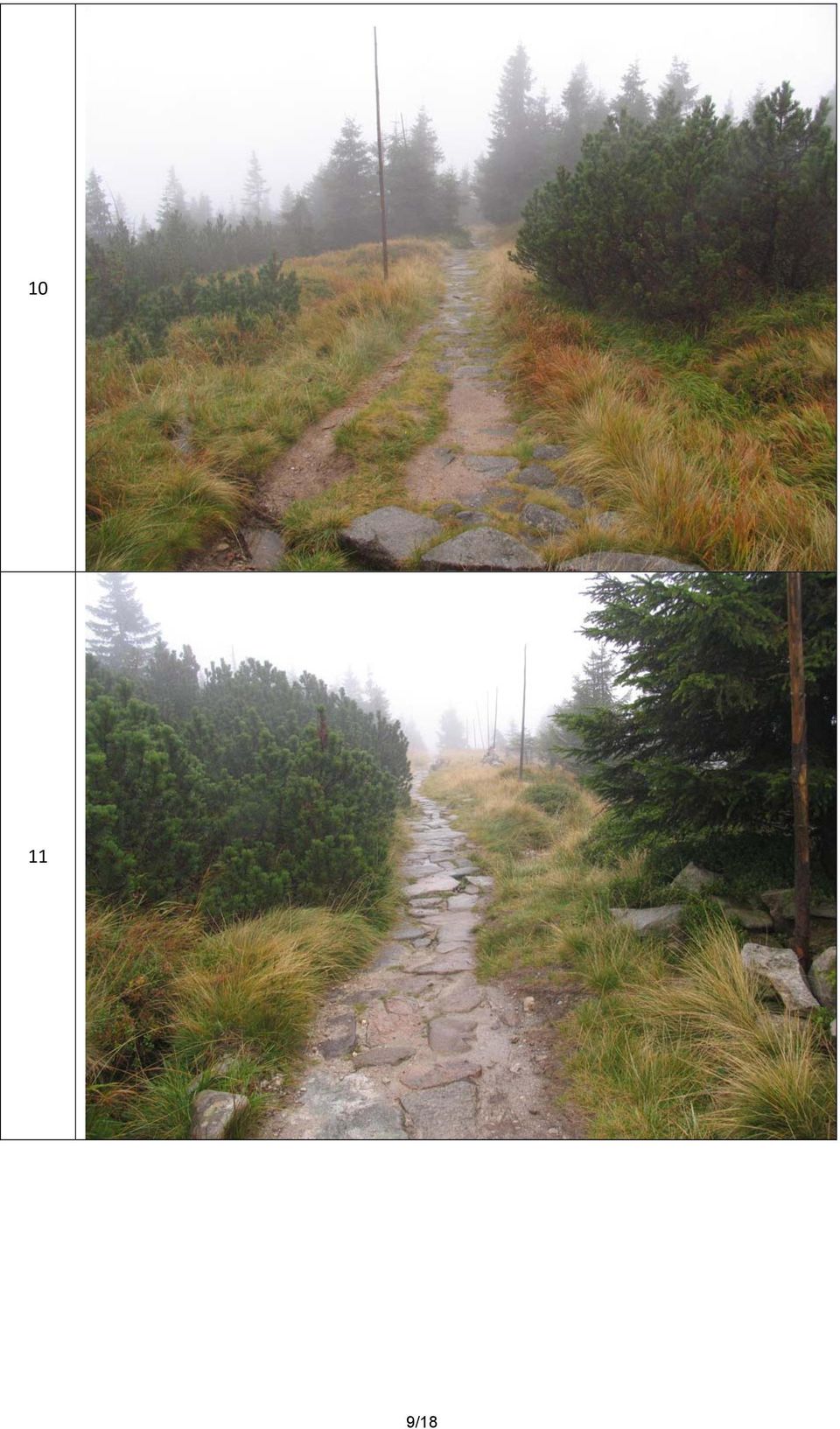

9 /18

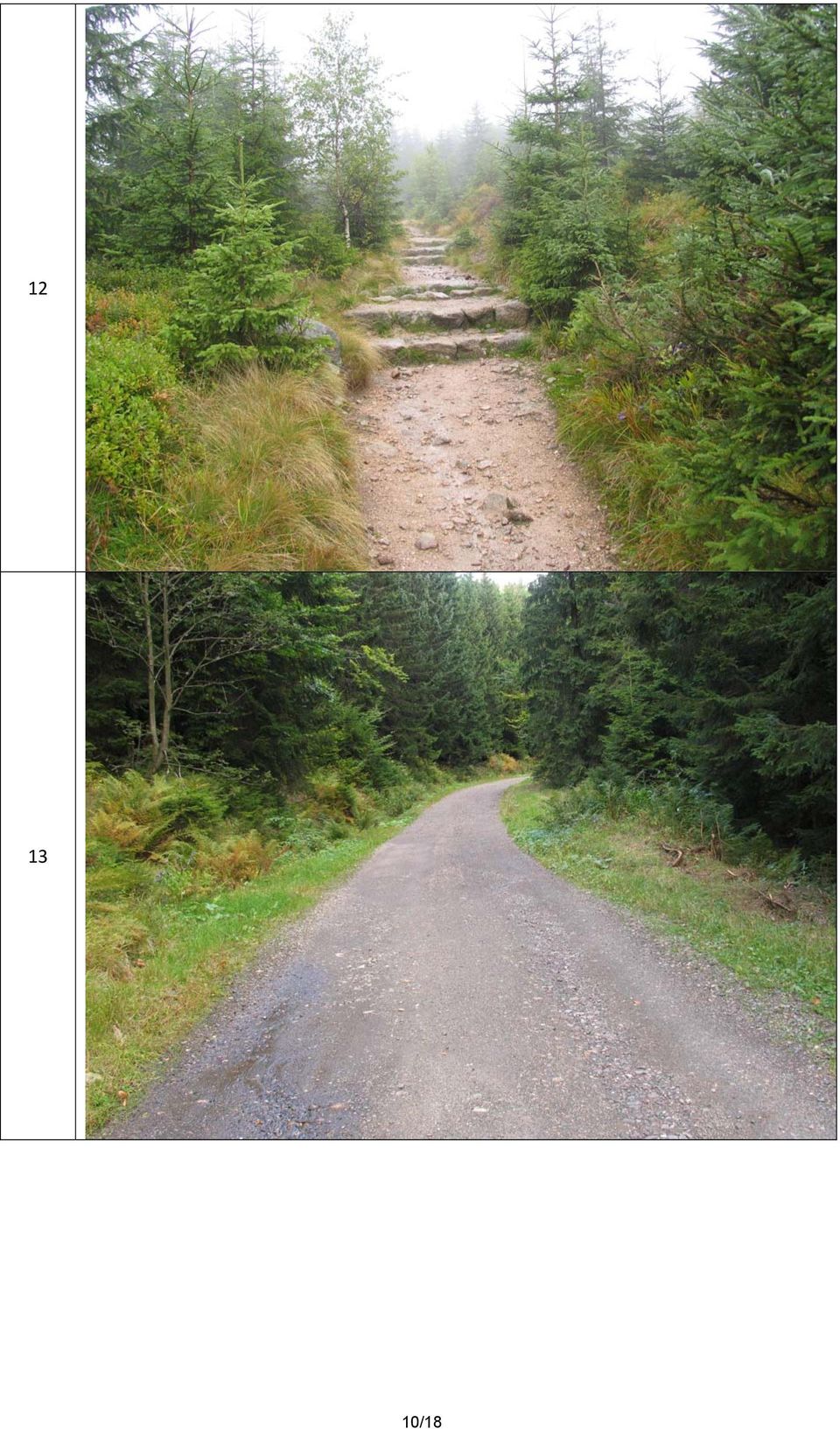

10 /18

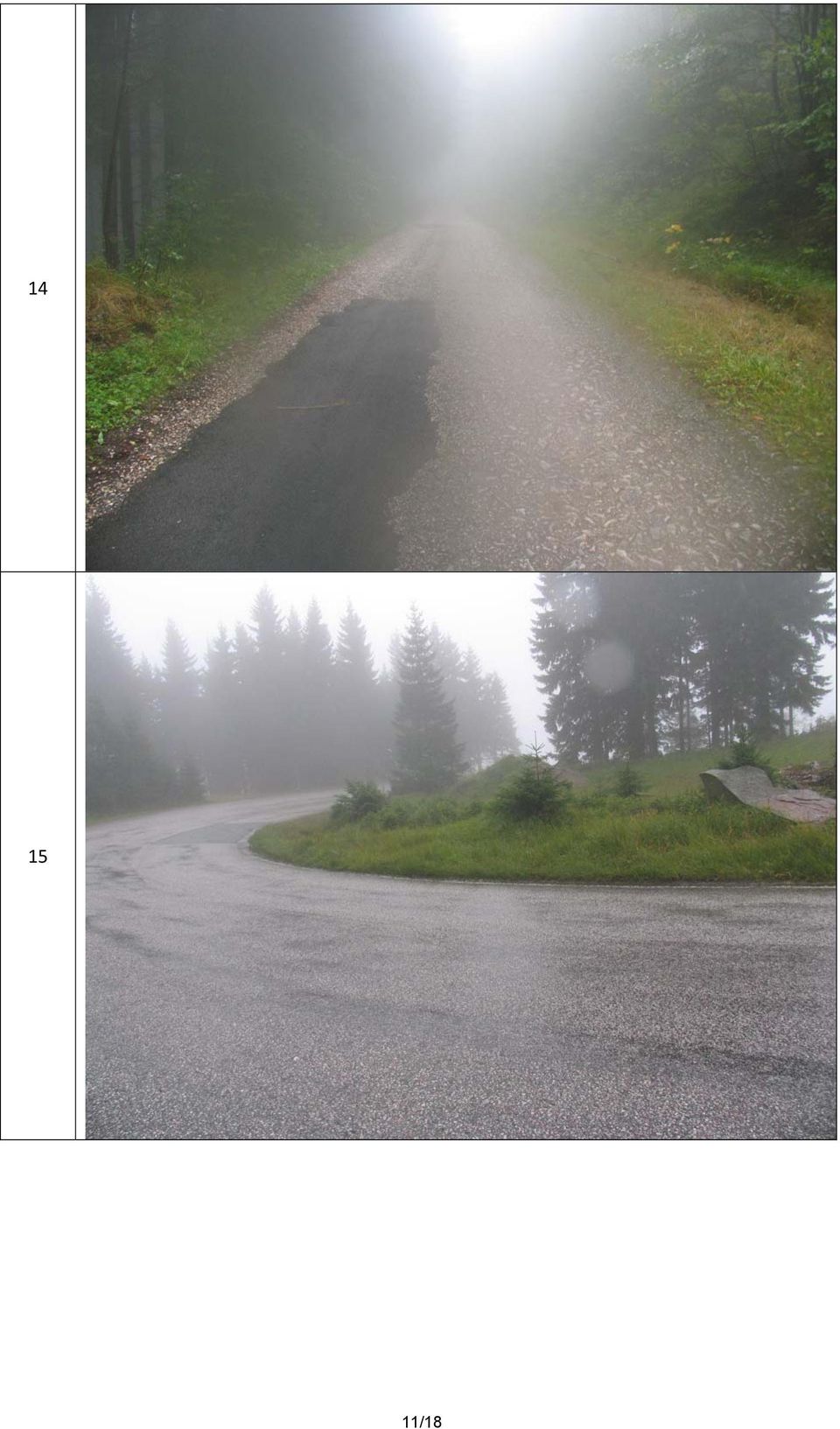

11 /18

12 16 17a 12/18

13 17b 18 13/18

14 /18

15 /18

16 /18

17 25 26a 17/18

18 26b 27 18/18
