1 Propojení GIS a on-line mapových nástrojů a služeb - MapInfo a Google Earth WMS / WFS služby Aplikace výpočetní techniky ve FG Jakub Langhammer ZS 2009/10 Program Google Earth Co je Vizualizace Možnosti přizpůsobení Export vrstev z MI do GE GE Link Rastrová data z online služeb jako podklad pro GIS WMS, WFS Příklady globální služby, data ČR Rastr z GE jako vrstva do MI Využití dat GE jako podklad pro GIS Příklad povodí Volyňky (C) Jakub Langhammer, PřF UK v Praze,

2 Google Earth Co je Vizualizační a komunikační platforma Keyhole 2004 Google Data Kombinace různých zdrojů Google Earth x GIS Nová generace Odlišný koncept Oddělení dat a interpretace Volný přístup k přesným prostorovým datům Volný přístup k aplikaci Špičková vizualizace + intuitivní rozhraní Otevřenost pro uživatele Přidávání a editace objektů Sdílení dat Multimediální data Slabá podpora tradičních GIS konkurence Google Earth - ovládání Nálet na oblast Možnosti zobrazení (C) Jakub Langhammer, PřF UK v Praze,

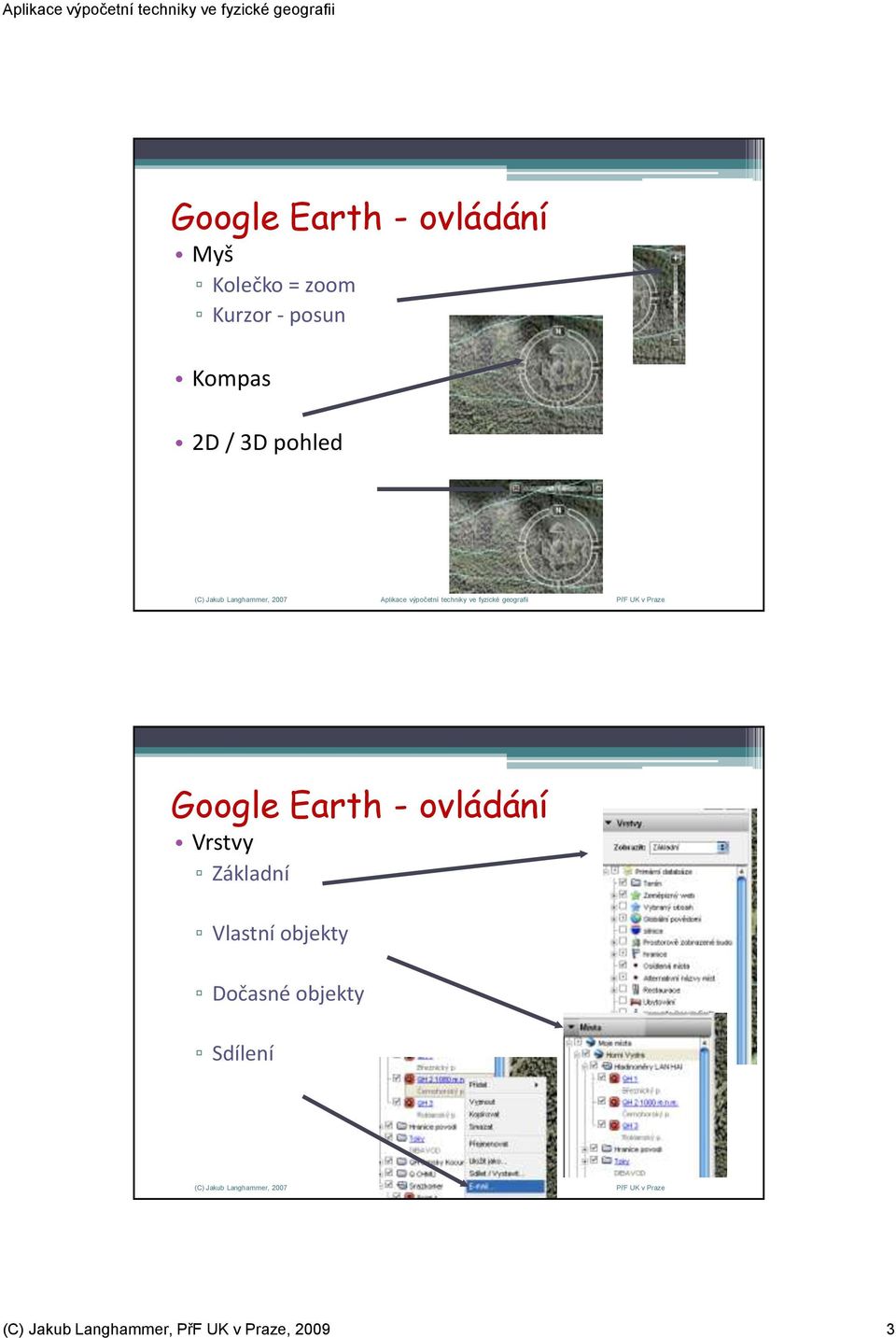

3 Google Earth - ovládání Myš Kolečko = zoom Kurzor - posun Kompas 2D / 3D pohled Google Earth - ovládání Vrstvy Základní Vlastní objekty Dočasné objekty Sdílení (C) Jakub Langhammer, PřF UK v Praze,

4 Nástroje pro výměnu dat Mbx nadstavby Export z MapInfa do GE Import a registrace rastrového podkladu v MI Directions Magazine Převod dat z shp do tab Universal Translator (C) Jakub Langhammer, PřF UK v Praze,

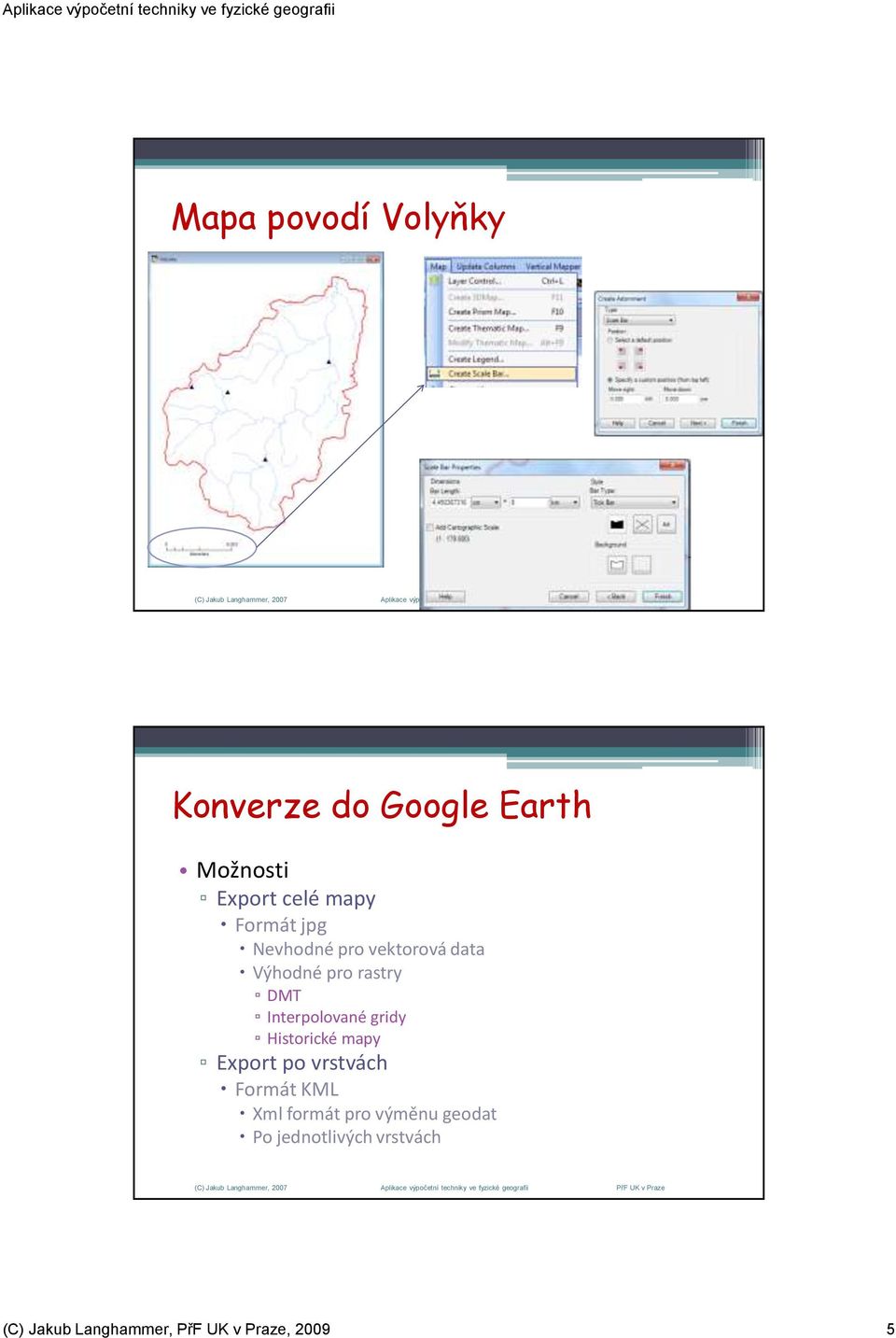

5 Mapa povodí Volyňky Konverze do Google Earth Možnosti Export celé mapy Formát jpg Nevhodné pro vektorová data Výhodné pro rastry DMT Interpolované gridy Historické mapy Export po vrstvách Formát KML Xml formát pro výměnu geodat Po jednotlivých vrstvách (C) Jakub Langhammer, PřF UK v Praze,

6 Nástroj Google Earth Link Aktivace Tool Manager Přístup panel nástrojů Tools Export do KML Postup 1. Vybrat vrstvu / objekty 2. Aktivovat nástroj GE Link 3. Export 4. Automatické zobrazení v Google Earth 5. Úprava vlastností zobrazení 6. Uložení mezi vlastní objekty GE (C) Jakub Langhammer, PřF UK v Praze,

7 Export Cesta a název souboru KML Popis obsahu souboru Název objektu, který se objeví v mapě Exportovaná data Úprava zobrazení v GE Moje místa Trvale uložené vrstvy Dočasná místa Aktuálně používaná data Bez uložení do Moje místa se nezachovají Definice barvy, plochy Sdílený styl (C) Jakub Langhammer, PřF UK v Praze,

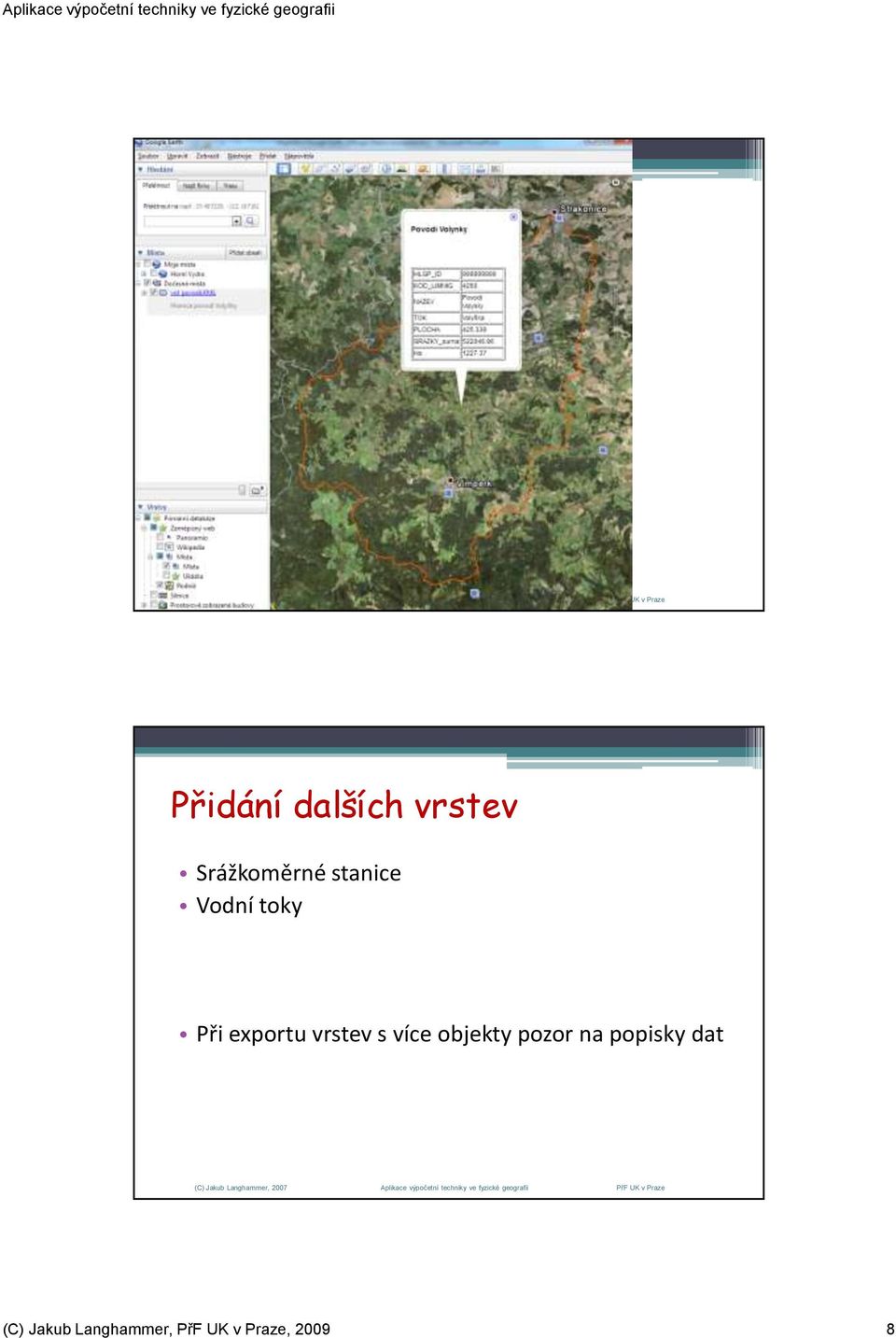

8 Přidání dalších vrstev Srážkoměrné stanice Vodní toky Při exportu vrstev s více objekty pozor na popisky dat (C) Jakub Langhammer, PřF UK v Praze,

9 Jde to i naopak? Jak získat přesnou leteckou / satelitní mapu jako vrstvu do GIS? WMS / WFS služby Import z Google Earth (C) Jakub Langhammer, PřF UK v Praze,

10 WMS a WFS služby Co je WMS x WFS? WMS Web Map Server Protokol pro přenos rastrových geodat pomocí HTTP WFS Web File Server Protokol pro přenos vektorových geodat pomocí HTTP Použití WMS serverů v MI File Open Web Service Předdefinované servery Možnost definice vlastních Výběr vrstev Místo uložení (C) Jakub Langhammer, PřF UK v Praze,

11 Příklad Digital Globe Globe Explorer sever Data z družice Digital globe (C) Jakub Langhammer, PřF UK v Praze,

12 České WMS servery ČGS Geologická mapa ČR olid_geology Půdní mapa ČR map/cgs_soil_map Geologická mapa Opev Web Service Add Server Zkopírovat adresu serveru Doplnit popis Vybrat vrstvy Definovat správnou projekci (C) Jakub Langhammer, PřF UK v Praze,

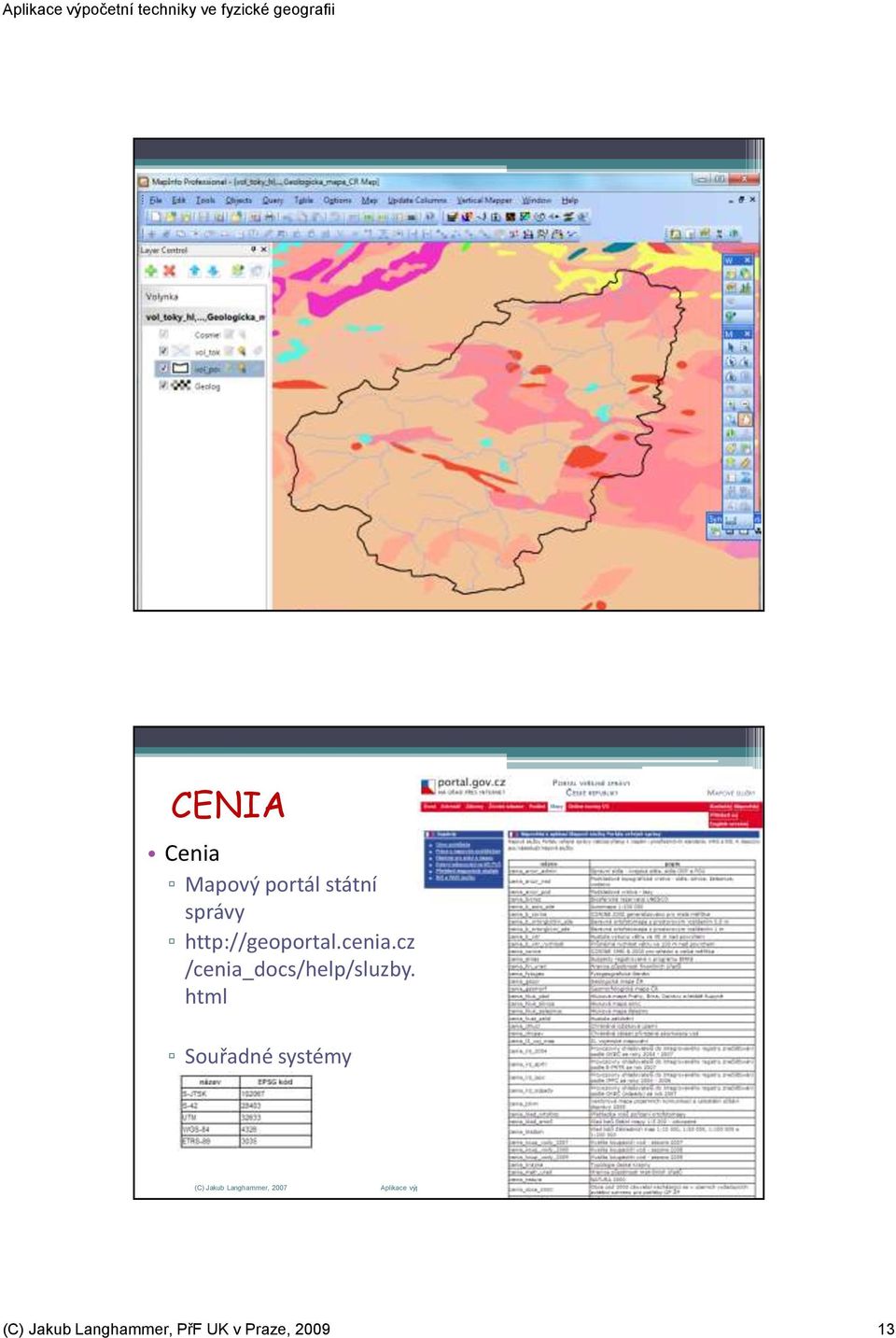

13 CENIA Cenia Mapový portál státní správy /cenia_docs/help/sluzby. html Souřadné systémy (C) Jakub Langhammer, PřF UK v Praze,

14 Příklad mapa II. Voj. mapování Cenia Základní formát adresy s.esrimap/<nazev_sluzby> Název služby viz seznam: II. Voj. Map cenia_ii_voj_map Ortofotomapa 1m cenia_b_ortorgb1m_sde Podklad topo mapa cenia_arccr_nad Geologická mapa cenia_geocr Příklad ortofotomapa 1m s.esrimap/<nazev_sluzby> Ortofotomapa 1m cenia_b_ortorgb1m_sde (C) Jakub Langhammer, PřF UK v Praze,

15 (C) Jakub Langhammer, PřF UK v Praze,

16 (C) Jakub Langhammer, PřF UK v Praze,

17 Import podkladové mapy z GE do MI GE Scene Instalace Spustit Toolbar Postup Vytvořit kontrolní body do GE Uložit rastrový obrázek z GE Otevřít rastr v MI Upravit georegistraci GE Scene Stažení Directions Magazine Tools GEScene Current version (C) Jakub Langhammer, PřF UK v Praze,

18 Instalace a spuštění Vypnout MapInfo Instalovat GE Scene Spustit GE Scene Registrovat obrázek Upozornění autorská práva Pro osobní účely (např. website, blog) je možné použít obrázek z aplikace GE, pokud zůstane zachován copyright a logo Google. Data není možné volně použít pro komerční účely. General usage permission Terms and conditions Registrace obrazu z GE Nastavit v MI rozsah okna podle zájmového území Spustit GE Scene Vytvořit vlícovací body V GE uložit obrázek Registrovat obrázek Upravit registraci podle vlícovacích bodů Upraví registraci Automaticky registruje obrázek Spustí GE Vytvoří vlícovací body podle rosahu aktuálního okna (C) Jakub Langhammer, PřF UK v Praze,

19 1. Nastavit okno v MapInfu Spustit GE Scene Create Reference points 2. Otevře se GE Přidají se kontrolní body Upravit mapu = vypnout nepotřebné vrstvy 3. V GE uložit obrázek jako jpg 4. V MI GE Scene Register image 5. Výsledek zpravidla nepřesný (C) Jakub Langhammer, PřF UK v Praze,

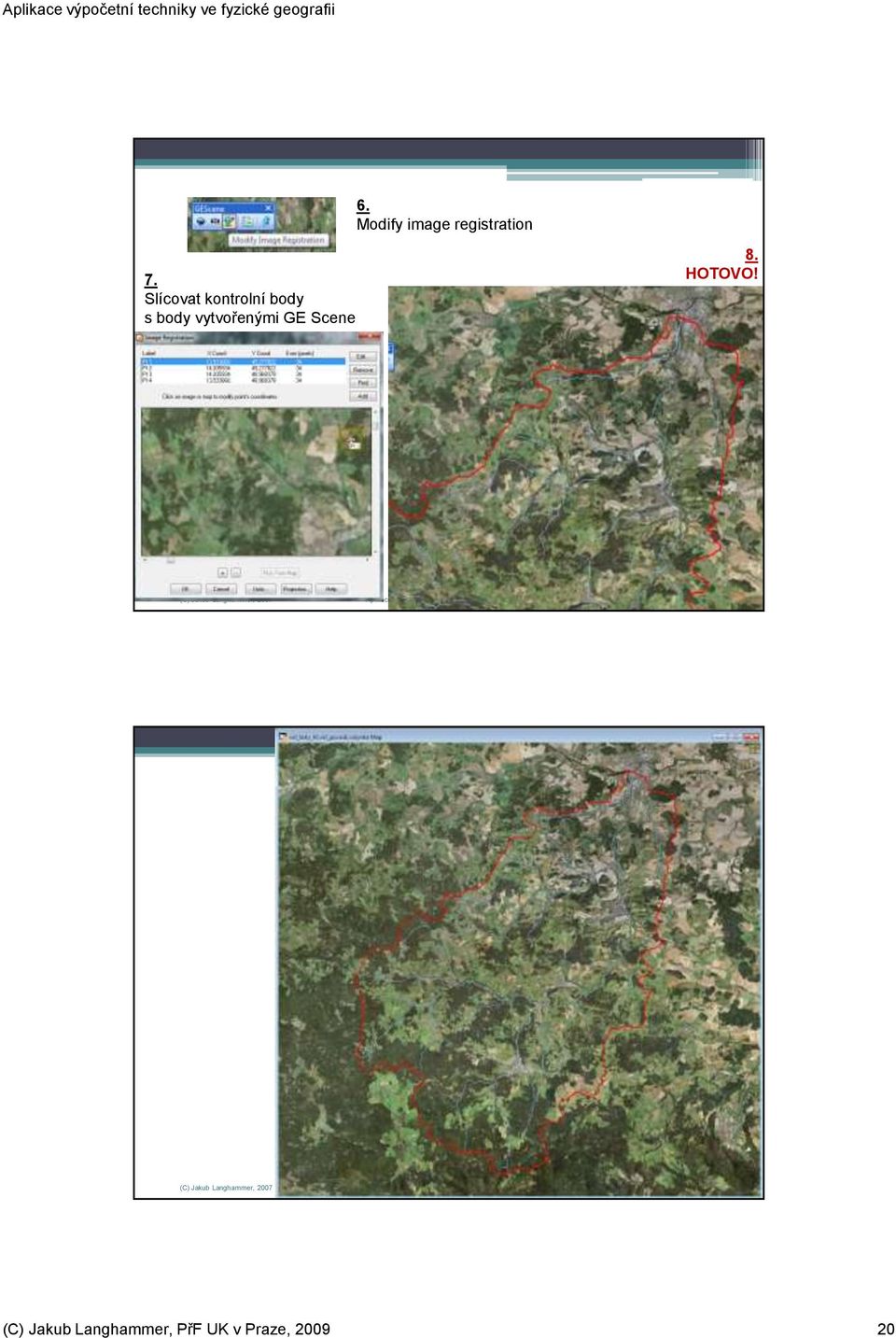

20 6. Modify image registration 7. Slícovat kontrolní body s body vytvořenými GE Scene 8. HOTOVO! (C) Jakub Langhammer, PřF UK v Praze,
