1 FP241VW 24" Širokoúhlý monitor LCD Návod k obsluze

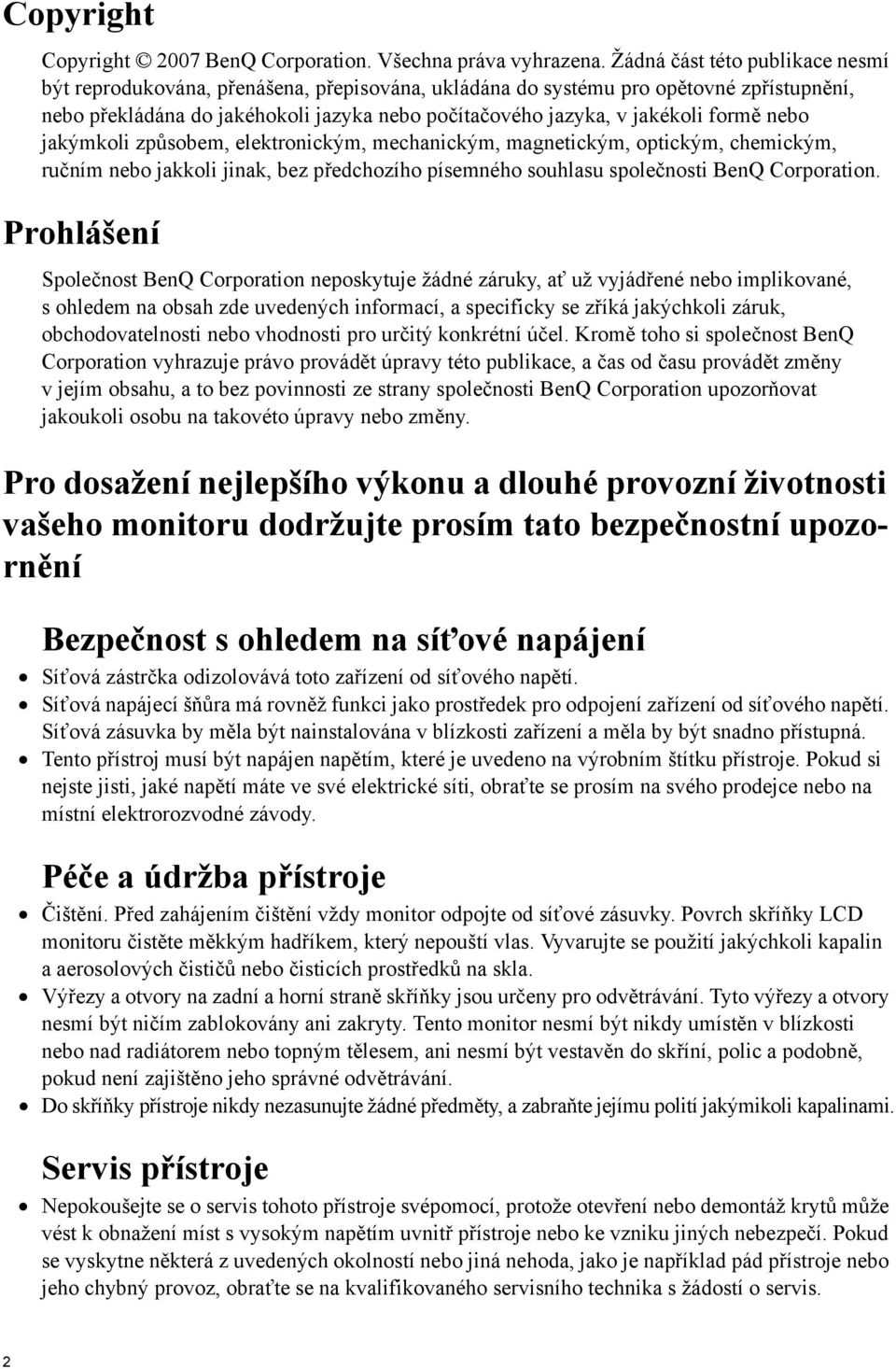

2 Copyright Copyright 2007 BenQ Corporation. Všechna práva vyhrazena. Žádná část této publikace nesmí být reprodukována, přenášena, přepisována, ukládána do systému pro opětovné zpřístupnění, nebo překládána do jakéhokoli jazyka nebo počítačového jazyka, v jakékoli formě nebo jakýmkoli způsobem, elektronickým, mechanickým, magnetickým, optickým, chemickým, ručním nebo jakkoli jinak, bez předchozího písemného souhlasu společnosti BenQ Corporation. Prohlášení Společnost BenQ Corporation neposkytuje žádné záruky, ať už vyjádřené nebo implikované, s ohledem na obsah zde uvedených informací, a specificky se zříká jakýchkoli záruk, obchodovatelnosti nebo vhodnosti pro určitý konkrétní účel. Kromě toho si společnost BenQ Corporation vyhrazuje právo provádět úpravy této publikace, a čas od času provádět změny v jejím obsahu, a to bez povinnosti ze strany společnosti BenQ Corporation upozorňovat jakoukoli osobu na takovéto úpravy nebo změny. Pro dosažení nejlepšího výkonu a dlouhé provozní životnosti vašeho monitoru dodržujte prosím tato bezpečnostní upozornění Bezpečnost s ohledem na síťové napájení Síťová zástrčka odizolovává toto zařízení od síťového napětí. Síťová napájecí šňůra má rovněž funkci jako prostředek pro odpojení zařízení od síťového napětí. Síťová zásuvka by měla být nainstalována v blízkosti zařízení a měla by být snadno přístupná. Tento přístroj musí být napájen napětím, které je uvedeno na výrobním štítku přístroje. Pokud si nejste jisti, jaké napětí máte ve své elektrické síti, obraťte se prosím na svého prodejce nebo na místní elektrorozvodné závody. Péče a údržba přístroje Čištění. Před zahájením čištění vždy monitor odpojte od síťové zásuvky. Povrch skříňky LCD monitoru čistěte měkkým hadříkem, který nepouští vlas. Vyvarujte se použití jakýchkoli kapalin a aerosolových čističů nebo čisticích prostředků na skla. Výřezy a otvory na zadní a horní straně skříňky jsou určeny pro odvětrávání. Tyto výřezy a otvory nesmí být ničím zablokovány ani zakryty. Tento monitor nesmí být nikdy umístěn v blízkosti nebo nad radiátorem nebo topným tělesem, ani nesmí být vestavěn do skříní, polic a podobně, pokud není zajištěno jeho správné odvětrávání. Do skříňky přístroje nikdy nezasunujte žádné předměty, a zabraňte jejímu polití jakýmikoli kapalinami. Servis přístroje Nepokoušejte se o servis tohoto přístroje svépomocí, protože otevření nebo demontáž krytů může vést k obnažení míst s vysokým napětím uvnitř přístroje nebo ke vzniku jiných nebezpečí. Pokud se vyskytne některá z uvedených okolností nebo jiná nehoda, jako je například pád přístroje nebo jeho chybný provoz, obraťte se na kvalifikovaného servisního technika s žádostí o servis. 2

3 Obsah Začínáme...4 Seznámení s monitorem...6 Pohled zepųedu (1)...6 Pohled zepųedu (2)...7 Pohled zleva...7 Pohled zezadu (1)...8 Pohled zezadu (2): umķstģnķ zįsuvek a konektorł...8 Sestavení hardwaru monitoru...9 Nastavení úhlu sklonu monitoru...11 Sejmutí poličky pro montáž na horní část monitoru...12 Používání sady pro pripevnení monitoru...13 Optimální používání monitoru BenQ...14 Instalace ovladače monitoru do nového počítače...16 Změna ovladače monitoru v počítači...17 Instalace do systémů Windows Vista...18 Instalace v operačním systému Windows XP...19 Přizpůsobení rozlišení obrazovky...21 Přizpůsobení obnovovací frekvence obrazovky...22 Optimalizace obrazu...23 Nastavení monitoru...24 Ovládací panel...24 Struktura nabídky OSD...25 Režim klávesových zkratek...27 Režim hlavní nabídky...31 Odstraňování závad...45 Často pokládané otázky (FAQ)...45 Potřebujete další pomoc?...46 Podporovaná časování počítače...47 Specifikace...48 Obsah 3

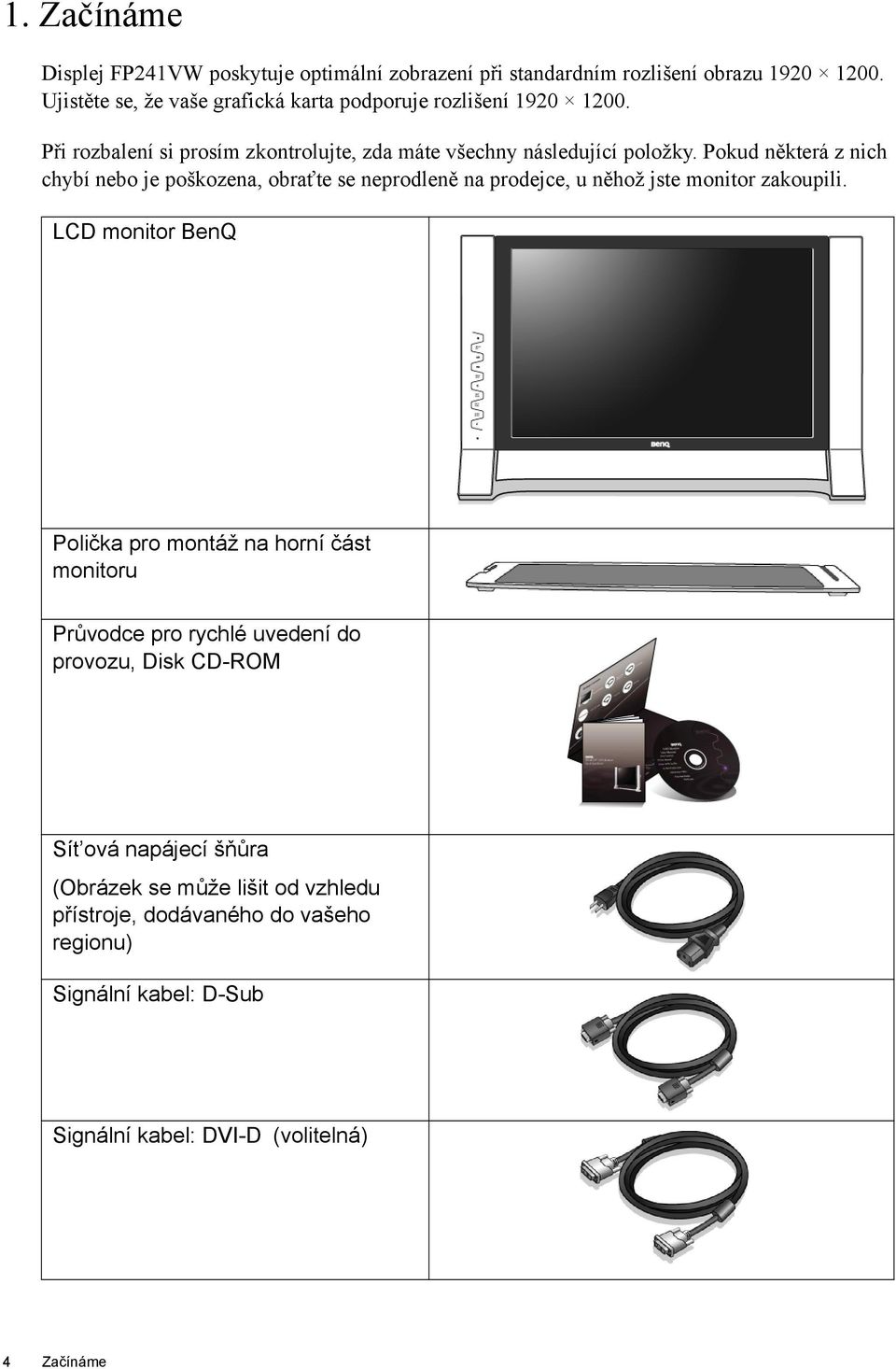

4 1. Začínáme Displej FP241VW poskytuje optimální zobrazení při standardním rozlišení obrazu Ujistěte se, že vaše grafická karta podporuje rozlišení Při rozbalení si prosím zkontrolujte, zda máte všechny následující položky. Pokud některá z nich chybí nebo je poškozena, obraťte se neprodleně na prodejce, u něhož jste monitor zakoupili. LCD monitor BenQ Polička pro montáž na horní část monitoru Průvodce pro rychlé uvedení do provozu, Disk CD-ROM Sít ová napájecí šňůra (Obrázek se může lišit od vzhledu přístroje, dodávaného do vašeho regionu) Signální kabel: D-Sub Signální kabel: DVI-D (volitelná) 4 Začínáme

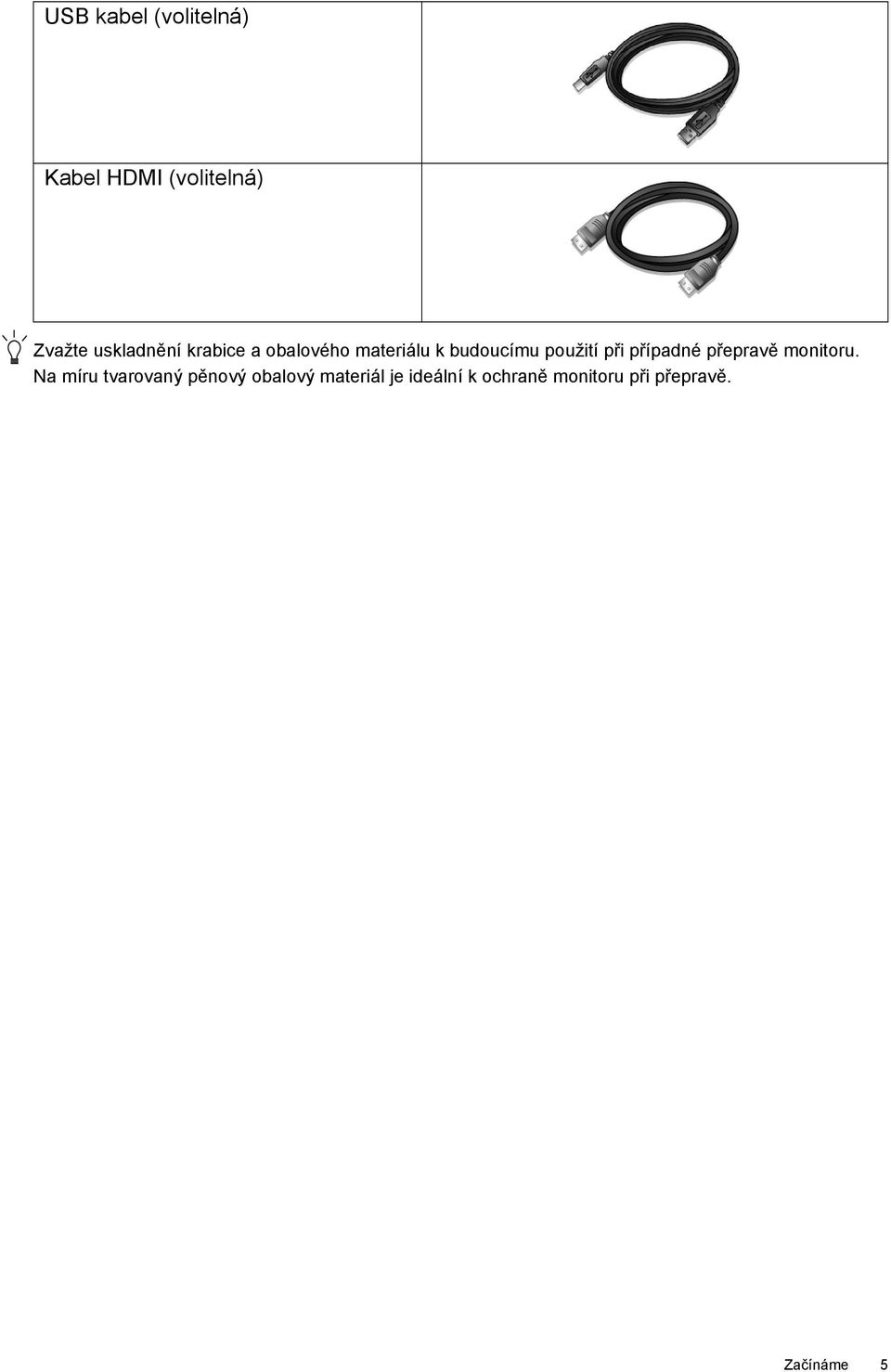

5 USB kabel (volitelná) Kabel HDMI (volitelná) Zvažte uskladnění krabice a obalového materiálu k budoucímu použití při případné přepravě monitoru. Na míru tvarovaný pěnový obalový materiál je ideální k ochraně monitoru při přepravě. Začínáme 5

6 2. Seznámení s monitorem Pohled zepředu (1) 1. Polička pro montáž na horní část monitoru Odnímatelná polička šetří místo nabízí stylový design. Poskytuje další prostor na pracovním stole. Na poličku lze pokládat menší kancelářské nebo ozdobné předměty a šetřit tak prostor stolu. Dva háčky umístěné na zadní straně umožňují zavěsit a mít tak při ruce různá příslušenství, například sluchátka, herní konzolu atd. Na poličku nebo do její blízkosti nikdy nepokládejte plechovky či skleničky s nápoji nebo jiné vlhké předměty! Je-li třeba přemístit monitor, nejprve sejměte horní poličku. Viz také "Sejmutí poličky pro montáž na horní část monitoru" na strani Seznámení s monitorem

7 Pohled zepředu (2) 1. Napájení 2. ENTER/PIP 3. t / Jas 4. u/ Kontrast 5. MENU/EXIT 6. Režim 7. Režim her 8. Vstup/Zaměnit 9. PerfectMotion 10. i key Další informace o těchto tlačítcích najdete v oddílu "Ovládací panel" na strani 24. Pohled zleva 1. Konektor sluchátek Po zapojení sluchátek nebo náhlavní soupravy lze přijímat zvukový signál ze vstupu HDMI. Informace o ovládání zvuku najdete v kapitole "Nabídka Audio (Zvuk)" na strani Porty zařízení USB pro připojení k vestavěnému rozbočovači USB Seznámení s monitorem 7

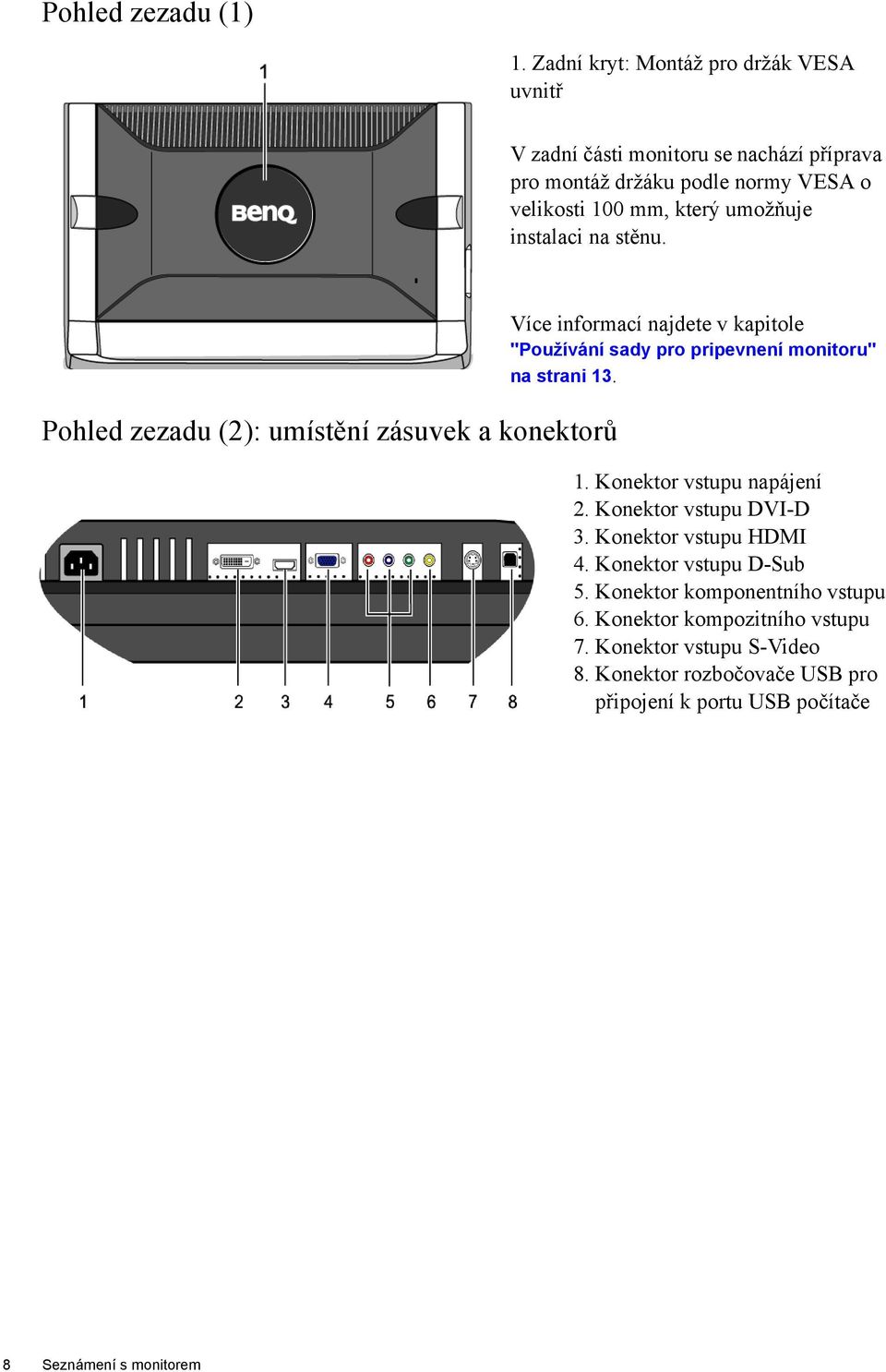

8 Pohled zezadu (1) 1. Zadní kryt: Montáž pro držák VESA uvnitř V zadní části monitoru se nachází příprava pro montáž držáku podle normy VESA o velikosti 100 mm, který umožňuje instalaci na stěnu. Pohled zezadu (2): umístění zásuvek a konektorů Více informací najdete v kapitole "Používání sady pro pripevnení monitoru" na strani Konektor vstupu napájení 2. Konektor vstupu DVI-D 3. Konektor vstupu HDMI 4. Konektor vstupu D-Sub 5. Konektor komponentního vstupu 6. Konektor kompozitního vstupu 7. Konektor vstupu S-Video 8. Konektor rozbočovače USB pro připojení k portu USB počítače 8 Seznámení s monitorem

9 3. Sestavení hardwaru monitoru Je-li počítač zapnutý, je nutné jej před pokračováním vypnout. Nepřipojujte monitor ani nezapínejte jeho napájení, dokud k tomu nebudete vyzváni. 1. Vybalte monitor a umístěte jej na pevný povrch. 2. Připojte videokabel počítače. Buď Nepoužívejte současně kabely DVI-D i D-Sub stejného počítače. Oba kabely lze použít jen v případě, že jsou připojeny ke dvěma různým počítačům s příslušnými videosystémy. Připojte jeden konec kabelu DVI-D ke konektoru DVI-D na monitoru a druhý do portu DVI-D na počítači (volitelný). Formát DVI-D se používá k přímému digitálnímu připojení zdroje obrazu k digitálním monitorům a televizorům LCD. Digitální obrazové signály poskytují mnohem vyšší kvalitu obrazu než analogové obrazové signály. Nebo Připojte zástrčku kabelu D-Sub (konec bez feritového filtru) ke konektoru D-Sub na monitoru. Připojte druhou zástrčku kabelu D-Sub (konec s feritovým filtrem) ke konektoru D-Sub na grafické kartě v počítači. Utáhněte prsty všechny šrouby, abyste zabránili náhodnému uvolnění zástrček během používání. Sestavení hardwaru monitoru 9

10 3. Připojte kabel rozbočovače USB. Připojte kabel USB ke konektoru USB v zadní části monitoru a k portu USB na počítači. 4. Připojte napájecí kabel k monitoru. Zastrčte jeden konec napájecího kabelu do konektoru označeného POWER IN v zadní části monitoru. Druhý konec kabelu zatím nepřipojujte do elektrické zásuvky. 5. Připevněte poličku pro montáž na horní část monitoru. Nasaďte čepy v zadní části poličky do otvorů v horní části monitoru. Odnímatelná polička šetří místo nabízí stylový design. Poskytuje další prostor na pracovním stole. Na poličku lze pokládat menší kancelářské nebo ozdobné předměty a šetřit tak prostor stolu. Dva háčky umístěné na zadní straně umožňují zavěsit a mít tak při ruce různá příslušenství, například sluchátka, herní konzolu atd. Polička unese předměty o maximální celkové hmotnosti 1 kg. Při větším zatížení se může prohnout. Na poličku nebo do její blízkosti nikdy nepokládejte plechovky či skleničky s nápoji nebo jiné vlhké předměty! Je-li třeba přemístit monitor, nejprve sejměte horní poličku. Viz také "Sejmutí poličky pro montáž na horní část monitoru" na strani Sestavení hardwaru monitoru

11 6. Zapněte napájení. Připojte druhý konec napájecího kabelu do blízké elektrické zásuvky. Obrázek se může lišit od vzhledu přístroje, dodávaného do vašeho regionu. Stisknutím tlačítka napájení zapněte monitor. Zapněte také počítač a nainstalujte software monitoru podle pokynů v oddílu 4: "Optimální používání monitoru BenQ" na strani 14. Nastavení úhlu sklonu monitoru Chcete-li dosáhnout optimálního pohledu obrazu, monitor lze naklonit až o 12 směrem nahoru a o 5 směrem dolů. Sestavení hardwaru monitoru 11

12 Sejmutí poličky pro montáž na horní část monitoru Sejmutí poličky pro montáž na horní část monitoru je velice snadné a nevyžaduje žádné nářadí. Než začnete, odeberte z poličky všechny položené či zavěšené předměty. Pak uchopte poličku na obou stranách a pomalu ji vytahujte z monitoru. 12 Sestavení hardwaru monitoru

13 Používání sady pro pripevnení monitoru Na zadní straně monitoru LCD se nachází standardní upevňovací rám VESA s roztečí 100 mm, který umožňuje montáž nástěnného držáku. Než zacnete s instalací sady pro upevnení monitoru, prectete si pozorne bezpecnostní pokyny. Bezpecnostní pokyny Monitor a sadu pro jeho pripevnení nainstalujte na rovný povrch. Zkontrolujte, zda je materiál steny dostatecne pevný a unese váhu monitoru. Před odpojením kabelů od monitoru LCD vypněte monitor a napájení. 1. Sejměte zadní kryt. Lehce zatlačte na zadní kryt a otočte jím proti směru hodinových ručiček, dokud se neuvolní. Odkryje se zadní šroubovací destička monitoru. Uložte zadní kryt na bezpečné místo pro případ dalšího použití. 2. Instalaci dokončete podle pokynů uvedených v návodu k držáku pro montáž na stěnu, který jste zakoupili. Sestavení hardwaru monitoru 13

14 4. Optimální používání monitoru BenQ Monitory a USB rozbočovače Váš LCD monitor BenQ FP241VW je moderní přístroj splňující nejnovější požadavky. Nejenže využívá nejnovější technologii LCD displejů, která je v současné době k dispozici, ale obsahuje také vestavěný USB 2.0 rozbočovač se 2 porty. Při použití pouze jednoho USB 2.0 portu v počítači (ostatní porty zůstávají k dispozici pro jiná zařízení) zajišťuje tento vestavěný rozbočovač blízký, praktický a snadný přístup pro vaše USB zařízení. Rozbočovač USB můžete v případě potřeby využít k současnému připojení USB klávesnice, USB myši a USB webové kamery. Nebo, pokud připojíte klávesnici nebo myš přímo k počítači, můžete použít USB porty na monitoru pro připojení vašeho digitálního fotoaparátu, digitální videokamery, USB čtečky, USB tiskárny, USB memory stick nebo jakéhokoliv jiného USB zařízení. Co musím udělat? Vše, co musíte udělat, je zapojit kabely monitoru způsobem popsaným v kapitole "Sestavení hardwaru monitoru" na strani 9 této Uživatelské příručky a zapnout počítač a monitor - pak můžete začít používat funkci Plug-and-Play pro USB, Windows a USB rozbočovač vašeho LCD monitoru BenQ. Operační systém Windows XP a novější obsahuje vestavěnou podporu USB. Díky tomu se provede automatická detekce a identifikace vašich USB zařízení a instalace ovladačů, které jsou potřebné pro jejich provoz. Pokud bylo vaše USB zařízení doplněno od výrobce ovladačem nebo uživatelským software, musíte pouze Windows tento ovladač ukázat a Windows již provede jeho instalaci. Jak používat monitor nejoptimálnějším způsobem? K maximálnímu využití možností nového barevného plochého displeje LCD BenQ je třeba nejprve nastavit na grafické kartě nativní rozlišení Potom můžete nainstalovat software speciálního ovladače displeje LCD BenQ z disku CD-ROM dodaného k displeji. Okolnosti, za kterých svůj LCD monitor BenQ připojujete a používáte, jsou rozhodující pro určení postupu, který je nutno provést pro úspěšnou instalaci software ovladače LCD monitoru BenQ. Tyto okolnosti se týkají verze používaného operačního systému Microsoft Windows a také toho, zda připojujete monitor a instalujete software do nového počítače (bez nainstalovaného ovladače monitoru) nebo zda provádíte změnu stávající instalace (ovladač monitoru je již nainstalován) z důvodu použití novějšího monitoru. V obou případech však po dalším zapnutí počítače (po připojení monitoru k počítači) Windows automaticky detekují nový (nebo odlišný) hardware a spustí průvodce Nalezen nový hardware (Found New Hardware). 14 Optimální používání monitoru BenQ

15 Postupujte podle pokynů průvodce až do okamžiku, kdy jste požádáni o výběr modelu monitoru. V tomto okamžiku klikněte na tlačítko Z disku (Have Disk), vložte do mechaniky CD-ROM dodávané k LCD monitoru BenQ a zvolte příslušný model monitoru. V následující části tohoto návodu jsou uvedeny další podrobné informace a pokyny popisující krok za krokem automatickou (novou) instalaci nebo změnu (stávající) instalace. Viz kapitoly: "Instalace ovladače monitoru do nového počítače" na strani 16. "Změna ovladače monitoru v počítači" na strani 17. Pokud je pro přihlášení do počítače s operačním systémem Windows vyžadováno uživatelské jméno a heslo, musíte se za účelem instalace ovladače monitoru přihlásit jako správce počítače (Administrator) nebo jako člen skupiny správci počítače (Administrators). Kromě toho se může stát, že v případě připojení počítače k síti se zabezpečeným přístupem se vám nemusí instalace ovladače do počítače z důvodu nastavení síťového zabezpečení zdařit. Optimální používání monitoru BenQ 15

16 Instalace ovladače monitoru do nového počítače Tyto pokyny popisují postup výběru a instalace software ovladače LCD monitoru BenQ do nového počítače, do kterého ještě nebyl nainstalován žádný ovladač monitoru. Tyto pokyny jsou platné pouze pro počítač, který jste ještě nikdy nepoužili a pro který je LCD monitor BenQ vůbec prvním monitorem, který je k tomuto počítači připojen. Pokud připojujete LCD monitor BenQ k počítači, ke kterému již byl připojen jiný monitor (a ve kterém je nainstalován ovladač monitoru), nejsou tyto pokyny platné. V takovém případě je nutno postupovat podle pokynů v kapitole Změna ovladače monitoru v počítači. 1. Postupujte podle pokynů v kapitole "Sestavení hardwaru monitoru" na strani 9. Po spuštění systému Windows systém automaticky detekuje nový monitor a spustí Průvodce nalezením nového hardware (Found New Hardware Wizard). Postupujte podle pokynů průvodce až do okamžiku, kdy se zobrazí volba Instalovat ovladače hardwarového zařízení (Install Hardware Device drivers). 2. Vložte do CD mechaniky na počítači disk CD-ROM dodávaný k LCD monitoru BenQ. 3. Zaškrtněte volbu Vyhledat vhodný ovladač pro zařízení (Search for a suitable driver for my device) a klikněte na Další (Next). 4. Zaškrtněte volbu Jednotky CD-ROM (CD-ROM drives) (zrušte zaškrtnutí všech ostatních voleb) a klikněte na tlačítko Další (Next). 5. Pohledem zkontrolujte, zda průvodce vybral správný název vašeho monitoru - "BenQ FP241VW" a klikněte na Další (Next). 6. Klikněte na Dokončit (Finish). 7. Restartujte počítač. 16 Optimální používání monitoru BenQ

17 Změna ovladače monitoru v počítači Tyto pokyny popisují postup manuální změny existujícího ovladače monitoru na počítačích s operačním systémem Microsoft Windows. V současné době bylo dokončeno testování kompatibility s operačními systémy (OS) Windows XP a Windows Vista; doporučujeme používat ovladač pouze v těchto OS. Ovladač LCD monitoru BenQ pro váš model monitoru může bezchybně fungovat i v jiných verzích operačního systému Windows; v době vzniku tohoto návodu však nebyly k dispozici žádné výsledky testů tohoto ovladače pro jiné verze operačního systému Windows a z tohoto důvodu nemůže společnost BenQ u jiných operačních systémů zaručit správné fungování ovladače. Instalace software ovladače monitoru zahrnuje volbu příslušného informačního souboru (.inf) na disku CD-ROM dodávaném k LCD monitoru BenQ pro konkrétní model monitoru, který jste připojili k počítači a instalaci příslušných souborů ovladače z disku CD systémem Windows. Je nutno pouze odpovídajícím způsobem systém instruovat. Viz kapitoly: "Instalace do systémů Windows Vista" na strani 18. "Instalace v operačním systému Windows XP" na strani 19. Optimální používání monitoru BenQ 17

18 Instalace do systémů Windows Vista 1. Otevřete Display Settings (Nastavení zobrazení). Klepněte pravým tlačítkem myši na plochu a v místní nabídce vyberte možnost Personalize (Přizpůsobit). V okně Personalize appearance and sounds (Přizpůsobit vzhled a zvuky) vyberte možnost Display Settings (Nastavení zobrazení). Zobrazí se okno Display Settings (Nastavení zobrazení). 2. Klepněte na tlačítko Advanced Settings (Upřesnit nastavení). Zobrazí se okno Generic PnP Monitor Properties (Vlastnosti obecného monitoru PnP). 3. Klepněte na záložku Monitor a dále na tlačítko Properties (Vlastnosti). 4. V zobrazeném okně User Account Control (Řízení uživatelských účtů) klepněte na tlačítko Continue (Pokračovat). 5. Klepněte na záložku Driver (Ovladač) a dále na tlačítko Update Driver (Aktualizovat ovladač). 6. Do jednotky CD počítače vložte disk CD-ROM BenQ LCD Monitor. 7. V okně Update Driver Software (Aktualizovat ovladač) vyberte možnost Browse my computer for driver software (Vyhledat ovladač v tomto počítači). 8. Klepněte na tlačítko Browse (Procházet) a vyberte z disku CD položku Driver > Windows Vista > FP241VW; dále klepněte na tlačítko Next (Další). Do počítače se zkopírují a nainstalují příslušné soubory ovladače monitoru. 9. Klepněte na tlačítko Close (Zavřít). Systém Windows Vista není třeba restartovat, protože ovladač monitoru BenQ LCD začne fungovat okamžitě, bez nutnosti dalších kroků. 18 Optimální používání monitoru BenQ

19 Instalace v operačním systému Windows XP 1. Otevřete okno Zobrazení - vlastnosti (Display Properties). Nejrychleji lze okno Zobrazení - vlastnosti (Display Properties) zobrazit prostřednictvím pracovní plochy Windows. Klikněte pravým tlačítkem myši na pracovní plochu a z kontextového menu vyberte položku Vlastnosti (Properties). Nebo můžete okno Zobrazení - vlastnosti (Display Properties) zobrazit pomocí okna Ovládací panely (Control Panel). V systému Windows XP je položka Ovládací panely (Control Panel) umístěna přímo pod hlavním menu Start. Zobrazené volby menu jsou závislé na tom, jaký typ zobrazení je u vašeho systému nastaven. Pokud máte nastaveno Klasické zobrazení, klikněte na Start Ovládací panely (Control Panel) Zobrazení (Display). Pokud máte nastaveno Zobrazení kategorií, klikněte na Start Ovládací panely (Control Panel) Vzhled a témata (Appearance and Themes) Změna rozlišení obrazovky (Change the screen resolution). Zobrazí se okno Zobrazení - vlastnosti (Display Properties). 2. Klikněte na záložku Nastavení (Settings) a na tlačítko Upřesnit (Advanced). Zobrazí se okno Zobrazení - rozšířené vlastnosti (Advanced Display Properties). 3. Klikněte na záložku Monitor a vyberte v seznamu Plug and Play Monitor. Pokud je v seznamu pouze jeden monitor, bude již zvolen. 4. Klikněte na tlačítko Vlastnosti (Properties). Zobrazí se okno Vlastnosti monitoru (Monitor Properties). Pokud je jako výrobce ovladače uveden BenQ a název modelu odpovídá vašemu novému monitoru, znamená to, že jsou nainstalovány správné ovladače a proto již nemusíte provádět žádnou operaci. Zrušte zobrazení oken vlastností. Pokud však není jako výrobce uveden BenQ nebo pokud není zobrazen správný model, budete muset postupovat následujícím způsobem. 5. Klikněte na záložku Ovladač (Driver) a na tlačítko Aktualizovat ovladač (Update Driver). Zobrazí se okno Průvodce aktualizací hardware (Hardware Update Wizard). Postupujte podle pokynů průvodce a nezapomeňte provést následující operace: 6. Vložte disk CD-ROM dodávaný k LCD monitoru BenQ do mechaniky CD v počítači, ke kterému je monitor připojen. 7. Zaškrtněte volbu Instalovat ze seznamu či daného umístění (Install from a list or specific location) a klikněte na Další (Next). 8. Zaškrtněte volbu Vyhledat nejlepší ovladač v těchto umístěních (Search for the best driver in these locations) a také volbu Prohledat vyměnitelná média (Search removable media) a pak klikněte na Další (Next). Počkejte prosím, než průvodce dokončí prohledávání jednotek a disku CD dodávaného k LCD monitoru BenQ, který byl vložen v kroku 6. Po dokončení by měl průvodce nalézt a zvolit na disku CD ovladač BenQ, který odpovídá modelu vašeho monitoru - ve vašem případě BenQ FP241VW v umístění d:\driver\windows XP\FP241VW\BenQFP241VW.inf nebo podobném umístění. Písmeno jednotky pro mechaniku CD může být v závislosti na nastavení systému odlišné od písmene uvedeného v předchozím příkladě může to být např. D: nebo E: nebo F: atd. Optimální používání monitoru BenQ 19

20 9. Vyberte (jednou klikněte) na soubor na disku CD s názvem BenQ FP241VW a klikněte na tlačítko Další (Next). Příslušné soubory ovladače monitoru se zkopírují a nainstalují do počítače. 10. Klikněte na Dokončit (Finish). Průvodce se uzavře a obnoví se zobrazení okna Monitor - vlastnosti (Monitor Properties), nyní pojmenované jako BenQ FP241VW - vlastnosti. 11. Klikněte na Uzavřít (Close), OK a OK. Tím se okno Zobrazení - vlastnosti (Display Properties) uzavře. Windows XP není nutno restartovat - ovladače LCD monitoru BenQ začnou ihned fungovat a není nutno provádět žádnou další operaci. 20 Optimální používání monitoru BenQ

21 5. Přizpůsobení rozlišení obrazovky V důsledku principu technologie displejů z tekutých krystalů (LCD) je rozlišení obrazu vždy pevné. Nejlepší možný obraz pro váš displej BenQ FP241VW se dosahuje při rozlišení 1920 x Toto rozlišení je nazýváno "přirozené rozlišení" nebo maximální rozlišení - při něm je nejjasnější obraz. Obraz se při nižším rozlišení zobrazuje na celé obrazovce prostřednictvím interpolačního obvodu. Při použití interpolovaného rozlišení může v závislosti na typu obrazu a jeho původním rozlišení docházet k rozostření obrazu na hranicích pixelů. Chcete-li plně využít možností technologie LCD, vyberte v nastavení zobrazení počítače nativní rozlišení podle následujících pokynů. Mějte na paměti, že toto rozlišení neposkytují všechny počítačové grafické karty. V případě, že vaše grafická karta uvedené rozlišení nenabízí, vyhledejte na webu jejího výrobce aktualizovaný ovladač, který toto rozlišení podporuje. Softwarové grafické ovladače jsou často aktualizovány a poskytovány s novými hardwarovými rozlišeními zobrazení. Je také možné, že k zajištění podpory nativního rozlišení displeje bude nutné grafickou kartu vyměnit. 1. Otevřete okno Zobrazení - vlastnosti (Display Properties) a vyberte záložku Nastavení (Settings). Okno Zobrazení - vlastnosti (Display Properties) můžete zobrazit kliknutím pravým tlačítkem myši na pracovní plochu Windows a výběrem položky Vlastnosti (Properties) z kontextového menu. 2. Pomocí posuvného ovládacího prvku v poli Rozlišení obrazovky (Screen area) nastavte požadované rozlišení. Zvolte doporučené rozlišení 1920 x 1200 a pak klikněte na tlačítko Použít (Apply). Pokud uvažujete o volbě jiného rozlišení, uvědomte si prosím, že toto rozlišení bude pouze interpolované a z tohoto důvodu nemusí být obraz tak přesný, jako při použití přirozeného rozlišení. 3. Klikněte na OK a pak na Ano (Yes). 4. Uzavřete okno Zobrazení - vlastnosti (Display Properties). Přizpůsobení rozlišení obrazovky 21

22 6. Přizpůsobení obnovovací frekvence obrazovky Není nutné, abyste na LCD displeji zvolili nejvyšší možnou obnovovací frekvenci, protože z technického hlediska nemůže LCD displej blikat. Nejlepších výsledků dosáhnete při použití továrních režimů, které jsou již nastaveny ve vašem počítači. V kapitole s technickými údaji v tomto návodu k obsluze je k dispozici tabulka továrních režimů: "Podporovaná časování počítače" na strani 47. Pro přirozené rozlišení 1920 x 1200 můžete zvolit frekvenci 60 Hz. 1. Klikněte dvakrát na ikonu Zobrazení (Display) v Ovládacích panelech (Control Panel). 2. V okně Zobrazení - vlastnosti (Display Properties) vyberte záložku Nastavení (Settings) a klikněte na tlačítko Upřesnit (Advanced). 3. Vyberte záložku Adaptér (Adapter) a zvolte vhodnou obnovovací frekvenci, která odpovídá některému z použitelných továrních režimů, uvedených v tabulce specifikací. 4. Klikněte na tlačítko Změnit (Change), OK a pak na tlačítko Ano (Yes). 5. Uzavřete okno Zobrazení - vlastnosti (Display Properties). 22 Přizpůsobení obnovovací frekvence obrazovky

23 7. Optimalizace obrazu Nejsnadnějším způsobem dosažení optimálního obrazu z analogového vstupu (D-Sub) je použít tlačítko "i key". Stisknutím tlačítka "i key" provedete optimalizaci právě zobrazeného obrazu na obrazovce. Jestliže k monitoru připojíte digitální obrazový výstup pomocí digitálního kabelu (DVI), tlačítko "i key" a funkce Auto Adjustment (Autom. nastavení) budou deaktivovány, protože monitor automaticky zobrazí nejlepší obraz. Při použití tlačítka "i key" se ujistěte, že na připojené grafické kartě v počítači je nastaveno nativní rozlišení monitoru (1920 x 1200). Nastavení geometrie obrazovky můžete v případě potřeby kdykoli přizpůsobit ručně pomocí tlačítek na panelu monitoru. Pro usnadnění této operace disponuje BenQ programem pro zobrazení testovacího obrazu na obrazovce, který lze použít pro kontrolu zobrazení barev, stupnice šedé a gradientu čar. 1. Spusťte z disku CD-ROM testovací program auto.exe. Můžete rovněž použít jakýkoliv jiný obraz (např. pracovní plochu vašeho operačního systému). Doporučujeme však používat program auto.exe. Po spuštění programu auto.exe se zobrazí testovací obrazec. 2. Stiskněte tlačítko "i key" na monitoru. 3. Stiskem tlačítka MENU zobrazte obrazovkové (OSD) menu monitoru. 4. Pomocí tlaítka t nebo u vyberte položku DISPLAY (DISPLEJ) a stisknutím tlaítka ENTER pejdte do nabídky. 5. Pokud se objeví vertikální šum (podobně jako efekt záclony chvění svislých linií), vyberte pomocí tlačítka t nebo u položku Pixel Clock (Šířka pásma) a stiskněte tlačítko ENTER. Potom stiskem tlačítkat nebo u přizpůsobte monitor tak, aby šum zmizel. 6. Pokud se objeví horizontální šum, vyberte pomocí tlačítka t nebo u položku Phase (Fáze) a stiskněte tlačítko ENTER. Potom stiskem tlačítkat nebo u přizpůsobte monitor tak, aby šum zmizel. Optimalizace obrazu 23

24 8. Nastavení monitoru Ovládací panel 1. Napájení : Zapnutí a vypnutí napájení. 2. Tlačítko ENTER/PIP : Vstup do podnabídek a výběr položek. Toto tlačítko je také klávesovou zkratkou pro aktivaci funkce PIP (obraz v obraze) a pro výběr vstupního zdroje obrazu v okně PIP. 3. Tlačítko t (nahoru): Posun nahoru nebo zvýšení hodnoty. Toto tlačítko je také klávesovou zkratkou pro nastavení jasu. 4. Tlačítko u (dolů): Posun dolů nebo snížení hodnoty. Toto tlačítko je také klávesovou zkratkou pro nastavení kontrastu. 5. Tlačítko MENU/EXIT : Aktivace hlavní nabídky OSD a návrat do předchozí nabídky nebo ukončení nabídky OSD. 6. Tlačítko Režim : Přepínání mezi různými režimy včetně režimů Standardní, Film, Dynamika, Foto, Akční hra a Závodní hra. 7. Tlačítko "Režimu her": Přepínání mezi různými režimy včetně režimů Standardní, Akční hra a Závodní hra. 8. Tlačítko Vstup/Zaměnit : Ruční přepínání mezi různými videosignály hlavního okna, které mohou být k monitoru připojeny, nebo záměna vstupních signálů hlavního okna a okna PIP. 9. Tlačítko PerfectMotion: Aktivace funkce PerfectMotion. Tuto funkci je doporučeno používat zejména při sledování dynamického obsahu, jako například filmů, her atd. 10. i key : Automatické nastavení svislé polohy, fáze, vodorovné polohy a kmitočtu bodů. OSD = On Screen Display (nabídka na obrazovce). Klávesové zkratky zobrazí dělenou stupnici umožňující upravit hodnotu daného nastavení a bude je možné použít, jen pokud nebude zobrazena nabídka OSD. Zobrazení klávesových zkratek zmizí po několika sekundách, kdy nebylo stisknuto žádné tlačítko. Viz "Režim klávesových zkratek" na strani Nastavení monitoru

25 Struktura nabídky OSD DISPLAY (DISPLEJ) PICTURE (OBRAZ) Auto Adjustment (Autom. nastavení) H. Position (Pozice vodor.) V. Position (Pozice svisl.) Pixel Clock (Šířka pásma) Phase (Fáze) Red (Červená) Brightness (Jas) Normal (Normální) Green (Zelená) Contrast (Kontrast) Bluish (Namodralá) Blue (Modrá) Sharpness (Ostrost) Reddish (Načervenalá) Color (Barva) User Mode (Už. nast.) YES (ANO) Hue (Odstín) Reset Color (Obnovit barvu) NO (NE) Saturation (Sytost) Odstín a Sytost nejsou v případě vstupu D-Sub nebo DIVI-D k dispozici. PICTURE ADVANCED (OBRAZ UPŘESNIT) Picture Mode (Režim obrazu) Senseye Demo (Demo Senseye) PerfectMotion Standard (Standardní) Movie (Film) Dynamics (Dynamika) Photo (Foto) Action Game (Akční Hra) Racing Game (Závodní Hra) ON (ZAP.) OFF (VYP.) PIP Input (Vstup) Size (PIP velikost) H. Position (Pozice vodor.) V. Position (Pozice svisl.) Contrast (Kontrast) Sharpness (Ostrost) D-sub/Composite (D-sub/Kompozitní) DVI/S-Video HDMI Component OFF (VYP.) Small (Malý) Medium (Střední) Large (Velký) Nastavení monitoru 25

26 AUDIO (ZVUK) Volume (Hlasitost) Mute (Ztlumit) ON (ZAP.) OFF (VYP.) Nabídka Zvuk je dostupná pouze pokud je k monitoru připojen kabel HDMI a možnost HDMI je nastavená jako vstupní signál pro hlavní okno. SYSTEM (SYSTÉM) Input (Vstup) D-sub English Display Mode (Režim zobrazení) DVI French (Français) OSD Settings (Nastavení OSD) HDMI German (Deutsch) DDC/CI (DDC/CI) Component Italian (Italiano) Information Composite (Informace) (Kompozitní) Spanish (Español) Reset All (Obnovit vše) S-Video Polish/Japanese (Polski/ 日 本 語 ) Czech/Traditional Chinese (Česky/ 繁 體 中 文 ) Full (Celá) Hungarian/Simplified Chinese (Magyar/ 简 体 中 文 ) Aspect (Poměr stran) Serbo-croatian (SICG/BiH/CRO) 1: 1 (1:1) Romanian (Română) Dutch (Nederlands) Language (Jazyk) Russian (Русский) H. Position (Pozice vodor.) Swedish (Svenska) V. Position (Pozice svisl.) Portuguese (Português) Display Time (Doba zobrazení) OSD Lock (Zámek OSD) 5 sec. (5 s) 10 sec. (10 s) YES (ANO) 15 sec. (15 s) NO (NE) 20 sec. (20 s) 25 sec. (25 s) YES (ANO) 30 sec. (30 s) NO (NE) ON (ZAP.) OFF (VYP.) 26 Nastavení monitoru

27 Režim klávesových zkratek Tlačítka monitoru slouží jako klávesové zkratky pro přímý přístup k určitým funkcím, kdykoli na obrazovce není zobrazena nabídka. Klávesová zkratka Brightness (Jas) Stisknutím tlačítka t zobrazte indikátor Brightness (Jas). Potom stisknutím tlačítka t nebo u nastavte vyšší nebo nižší jas obrazovky a stisknutím tlačítka MENU nabídku ukončete. Klávesová zkratka Contrast (Kontrast) Stisknutím tlačítka u zobrazte indikátor Contrast (Kontrast). Potom stisknutím tlačítka t nebo u nastavte vyšší nebo nižší kontrast obrazovky a stisknutím tlačítka MENU nabídku ukončete. Klávesová zkratka PIP Stisknutím tlačítka Enter aktivujte zobrazení obrazu v obraze a vyberte zdroj obrazu v obraze. Přidržením tohoto tlačítka můžete přepínat mezi vstupními zdroji obrazu nebo funkci PIP vypnout. Jakmile se zobrazí zpráva požadovaného vstupního zdroje, uvolněte tlačítko; tím bude vstupní zdroj PIP nastaven. Zpráva bude zobrazena přibližně 3 sekundy. Nastavení se projeví okamžitě. Tímto příkazem lze zobrazit okno s obrazem z druhého zdroje. Můžete tak sledovat obrazy z jednoho zdroje počítačové grafiky nebo počítačového videa (D-sub, DVI, HDMI* nebo Component) a jednoho zdroje videa (kompozitní nebo S-Video). Funkce PIP neumožňuje zobrazit obraz v obraze ze dvou zdrojů počítačové grafiky nebo počítačového videa či dvou zdrojů videa. *HDMI (High Definition Multimedia Interface) je první průmyslově podporované rozhraní pro přenos nekomprimovaného, plně digitálního zvuku a obrazu mezi zdroji zvuku a obrazu a zařízeními pro přehrávání zvuku anebo obrazu. Konektor HDMI se liší od ostatních konektorů, umožňuje přenos obrazových i zvukových signálů stejným kabelem a také přenos nekomprimovaného digitálního zvuku a obrazu k dosažení nejvyšší kvality obrazu. Podporuje digitální televizory (DTV), zařízení set-top box, přehrávače DVD, rekordéry DVD a další zařízení. Nastavení monitoru 27

28 Je-li vstupním zdrojem hlavního okna signál počítačové grafiky nebo počítačového videa (D-sub, DVI, HDMI nebo Component), budou se postupně zobrazovat následující zprávy, které označují vstupní zdroje videa v okně PIP. Funkce PIP vypnutá a konec Je-li vstupním zdrojem hlavního okna videosignál (kompozitní nebo S-Video), budou se postupně zobrazovat následující zprávy, které označují signály počítačové grafiky nebo počítačového videa v okně PIP. Funkce PIP vypnutá a konec Klávesová zkratka Režim Přidržením tohoto tlačítka můžete přepínat mezi 6 režimy hlavního okna: Standardní, Film, Dynamika, Foto, Akční hra a Závodní hra. Nastavení se projeví okamžitě. Viz též "Picture Mode (Režim obrazu)" na strani Nastavení monitoru

29 Klávesová zkratka pro režim her\ Přidržením tohoto tlačítka můžete přepínat mezi 3 režimy hlavního okna: Standardní, Akční hra a Závodní hra. Nastavení se projeví okamžitě. Nastavení se projeví okamžitě. Viz též "Picture Mode (Režim obrazu)" na strani 37. Klávesová zkratka Vstup/Zaměnit Přidržením tlačítka Vstup/Zaměnit můžete vybrat vstupní zdroj hlavního okna nebo zaměnit vstupní signály hlavního okna a okna PIP, je-li aktivovaná funkce PIP. Chcete-li vstupní zdroj potvrdit, uvolněte tlačítko, jakmile se zobrazí zpráva upřednostňovaného vstupního zdroje. Tato zpráva bude zobrazena přibližně 3 sekundy. Nastavení se projeví okamžitě. Je-li funkce PIP VYP., můžete vybírat mezi vstupními zdroji počítačové grafiky nebo počítačového videa a vstupními zdroji videa. Chcete-li vstupní signál potvrdit, uvolněte tlačítko, jakmile se zobrazí zpráva. Zprávy vstupních signálů se budou zobrazovat v následujícím pořadí: Vstupními zdroji počítačové grafiky nebo počítačového videa jsou D-sub, DVI, HDMI a Component, zatímco vstupními zdroji videa jsou kompozitní a S-Video. Nastavení monitoru 29

30 Je-li funkce PIP zap, můžete vybírat mezi různými vstupními zdroji aktuálního typu obrazu (počítačová grafika nebo počítačové video či video) v hlavním okně. Cyklus bude proveden v určitém pořadí. Přidržením tlačítka zaměníte aktuální zdroj signálu hlavního okna s aktuálním zdrojem signálu okna PIP. Chcete-li vstupní signál potvrdit, uvolněte tlačítko, jakmile se zobrazí zpráva. Je-li aktuálním zdrojem signálu hlavního okna počítačová grafika nebo počítačové video, zobrazí se zprávy vstupních signálů v následujícím pořadí: Je-li aktuálním zdrojem signálu hlavního okna video, zobrazí se zprávy vstupních signálů v následujícím pořadí: Funkce PIP neumožňuje zobrazit obraz v obraze ze dvou zdrojů počítačové grafiky nebo počítačového videa či dvou zdrojů videa. Chcete-li potvrdit vstupní zdroj obrazu v okně PIP, proveďte výběr stisknutím tlačítka Enter. Viz též "Klávesová zkratka PIP" na strani 27. Tlačítko PerfectMotion Stisknutím tlačítka PerfectMotion zobrazte indikátor PerfectMotion. Dále stisknutím tlačítka t nebo u nastavte vyšší nebo nižší úroveň funkce PerfectMotion na požadovanou hodnotu od 0 do 3 a stisknutím tlačítka MENU nabídku opust te. Viz též "PerfectMotion" na strani 38. Tuto funkci je doporučeno používat zejména při sledování dynamického obsahu, jako například filmů, her atd. 30 Nastavení monitoru

31 Režim hlavní nabídky Pomocí nabídky OSD můžete upravit veškeré nastavení monitoru. Stisknutím tlačítka MENU zobrazte následující hlavní nabídku OSD K dispozici je 6 hlavních nabídek OSD: 1. DISPLAY (Displej) 2. PICTURE (Obraz) 3. PICTURE ADVANCED (Obraz upřesnit) 4. PIP (Obraz v obraze) 5. AUDIO (Zvuk) 6. SYSTEM (Systém) Pomocí tlačítek t (nahoru) nebo u (dolů) zvýrazněte položku nabídky a stisknutím tlačítka ENTER zobrazte nastavení této položky nabídky. Nabídka je k dispozici ve 14 jazycích. Další informace naleznete v kapitole "Language (Jazyk)" na strani 26 v části OSD Settings (Nastavení OSD). Další informace o jednotlivých nabídkách naleznete v následujících částech: "Nabídka Display (Displej)" na strani 32 "Nabídka Picture (Obraz)" na strani 34 "Nabídka Picture Advanced (Obraz upřesnit)" na strani 37 "Nabídka PIP (Obraz v obraze)" na strani 39 "Nabídka Audio (Zvuk)" na strani 40 "Nabídka System (Systém)" na strani 41 Nabídka Zvuk je dostupná pouze pokud je k monitoru připojen kabel HDMI a možnost HDMI je nastavená jako vstupní signál pro hlavní okno. Nastavení monitoru 31

32 Nabídka Display (Displej) 1. Stisknutím tlačítka MENU zobrazte hlavní nabídku. 2. Stisknutím tlačítka t nebo u vyberte položku DISPLAY (DISPLEJ) a stisknutím tlačítka ENTER přejděte do nabídky. 3. Stisknutím tlačítka t nebo u zvýrazněte položku nabídky a stisknutím tlačítka ENTER ji vyberte. 4. Stisknutím tlačítka t nebo u proveďte nastavení nebo výběr. 5. Chcete-li se vrátit do předchozí nabídky, stiskněte tlačítko MENU. V pravém horním rohu hlavní nabídky je zobrazen aktuální režim obrazu. Další informace najdete v části "Picture Mode (Režim obrazu)" na strani 37. Položka Funkce Operace Rozsah Auto Adjustment (Autom. nastavení) Automaticky optimalizuje a upraví nastavení obrazovky. Klávesovou zkratkou této funkce je i key. Stisknutím tlačítka ENTER vyberte tuto možnost a proveďte nastavení. Jestliže k monitoru připojíte digitální obrazový výstup pomocí digitálního kabelu (DVI), tlačítko i a funkce Auto Adjustment (Autom. nastavení) budou deaktivovány. 32 Nastavení monitoru

33 H. Position (Pozice vodor.) Upraví vodorovnou polohu obrazu. 0 až 100 V. Position (Pozice svisl.) Upraví svislou polohu obrazu. 0 až 100 Pixel Clock (Šířka pásma) Upraví časování frekvence kmitočtu bodů k zajištění synchronizace s analogovým vstupním obrazovým signálem. Nelze použít u digitálního vstupního signálu. Viz též: "Optimalizace obrazu" na strani 23. Stisknutím tlačítka t nebo u upravte hodnotu. 0 až 100 Phase (Fáze) Upraví časování fáze kmitočtu bodů k zajištění synchronizace s analogovým vstupním obrazovým signálem. Nelze použít u digitálního vstupního signálu. 0 až 63 Viz též: "Optimalizace obrazu" na strani 23. Nastavení monitoru 33

34 Nabídka Picture (Obraz) 1. Stisknutím tlačítka MENU zobrazte hlavní nabídku. 2. Stisknutím tlačítka t nebo u vyberte položku PICTURE (OBRAZ) a stisknutím tlačítka ENTER přejděte do nabídky. 3. Stisknutím tlačítka t nebo u zvýrazněte položku nabídky a stisknutím tlačítka ENTER ji vyberte. 4. Stisknutím tlačítka t nebo u proveďte nastavení nebo výběr. 5. Chcete-li se vrátit do předchozí nabídky, stiskněte tlačítko MENU. Položka Funkce Operace Rozsah Brightness (Jas) Upraví rovnováhu mezi Stisknutím tlačítka t 0 až 100 světlými a tmavými nebo u nastavte vyšší odstíny. nebo nižší jas. Contrast (Kontrast) Sharpness (Ostrost) Upraví rozdíl mezi tmavými a světlými body. Upraví zřetelnost a viditelnost okrajů předmětů v obrazu. Stisknutím tlačítka t nebo u nastavte vyšší nebo nižší kontrast. Stisknutím tlačítka t nastavte ostřejší zobrazení, stisknutím tlačítka u nastavte měkčí zobrazení. 0 až až 5 Color (Barva) stisknutím tlačítka ENTER přejděte do podnabídky Color (Barva). 34 Nastavení monitoru

35 Normal (Normální) Bluish (Namodralá) Reddish (Načervenalá) User Mode (Už. nast.) Umožňuje zobrazovat video a statické snímky v přirozených barvách. Toto je výchozí nastavení barev z výroby. Dodává obrazu studený barevný odstín a je od výrobce přednastaveno na standardní bílou barvu používanou v počítačovém průmyslu. Dodává obrazu teplý barevný odstín a je od výrobce přednastaveno na standardní bílou barvu zpráv v tisku. Vlastní nastavení barevného odstínu obrazu. Kombinaci červené, zelené a modré primární barvy lze změnit tak, aby se změnil barevný odstín obrazu. Výchozí počáteční nastavení je 50. Snížením úrovně jedné nebo více barev se příslušným způsobem sníží vliv těchto barev na barevný odstín obrazu; pokud budete například snižovat úroveň modré barvy, bude obraz postupně nabývat nažloutlého odstínu. Pokud snížíte úroveň zelené barvy, bude mít obraz purpurový odstín. Stisknutím tlačítka t nebo u vyberte tuto možnost. Stisknutím tlačítka t nebo u a tlačítka ENTER vyberte možnost Červená, Zelená nebo Modrá. Potom pomocí tlačítka t nebo u změňte nastavení barev. Stisknutím tlačítka MENU opust te podnabídku Color (Barva). Reset Color Stisknutím tlačítka t (Obnovit barvu) Obnoví ve vlastním nastavení barev Uživatelské nast. výchozí nastavení z výroby. nebo u změňte nastavení. Červená (0 až 100) Zelená (0 až 100) Modrá (0 až 100) ANO NE Nastavení monitoru 35

36 Hue (Odstín) Saturation (Sytost) Slouží k nastavení úrovně primární barvy nebo směsi hlavních barev, které se vyskytují v zobrazeném obrázku. Tato funkce není v případě vstupu D-Sub nebo DIVI-D k dispozici. Slouží k nastavení čistoty a intenzity barev v zobrazeném obrázku. Stisknutím tlačítek t nebo u zvýrazněte požadovanou položku nabídky a poté stisknutím tlačítek t nebo u nastavte hodnotu. 0 až až 100 Tato funkce není v případě vstupu D-Sub nebo DIVI-D k dispozici. 36 Nastavení monitoru

37 Nabídka Picture Advanced (Obraz upřesnit) 1. Stisknutím tlačítka MENU zobrazte hlavní nabídku. 2. Stisknutím tlačítka t nebo u vyberte položku PICTURE ADVANCED (OBRAZ UPŘESNIT) a stisknutím tlačítka ENTER přejděte do nabídky. 3. Stisknutím tlačítka t nebo u zvýrazněte položku nabídky a stisknutím tlačítka ENTER ji vyberte. 4. Stisknutím tlačítka t nebo u proveďte nastavení nebo výběr. 5. Chcete-li se vrátit do předchozí nabídky, stiskněte tlačítko MENU. Položka Funkce Operace Rozsah Umožňuje vybrat režim Stisknutím tlačítka t nebo Standardní obrazu, který je nejvhodnější pro typ u změňte nastavení. Film zobrazených obrazů. Dynamika Picture Mode (Režim obrazu) Standardní pro základní počítačové aplikace. Film k přehrávání filmů. Dynamika - slouží k prohlížení videa zobrazujícího krajinu. Foto k zobrazení statických obrázků. Akční hra - slouží k hraní akčních her, druhý stupeň funkce PerfectMotion. Závodní hra - třetí stupeň funkce PerfectMotion. Je-li jako režim obrazu nastaven režim 'Akční hra' nebo 'Závodní hra', nelze vypnout funkci 'PerfectMotion' nebo ručně nastavit její hodnotu. Viz také "PerfectMotion" na strani 38. Foto Akční hra Závodní hra Nastavení monitoru 37

38 Demo Senseye Zobrazuje náhled obrazů v režimu vybraném v nabídce Režim obrazu. Obrazovka bude rozdělena na dvě okna; v levém okně jsou obrazy zobrazeny ve standardním režimu, zatímco v pravém okně jsou obrazy zobrazeny ve vybraném režimu. Výběrem aktivujete funkci PerfectMotion* k zamezení efektu zdvojeného obrazu ( duchů ) u dynamických obrazů Stisknutím tlačítka t nebo u změňte nastavení. ZAP. VYP. PerfectMotion Tuto funkci je doporučeno používat zejména při sledování dynamického obsahu, jako například filmů, her atd. Při sledování nedynamických objektů může obrazovka mírně blikat. Vyberte nastavení podle svých potřeb. Stisknutím tlačítka t nebo u upravte hodnotu. Čím vyšší hodnota, tím účinnější je odstranění efektu zdvojeného obrazu, ale v obrazu s nižším jasem může být také patrnější blikání. Zvolením úrovně 0 funkci 'PerfectMotion' vypnete. Je-li jako režim obrazu nastaven režim 'Akční hra' nebo 'Závodní hra', nelze vypnout funkci 'PerfectMotion' nebo ručně nastavit její hodnotu. 0 až 3 *Technologie PerfectMotion společnosti BenQ zabraňuje vzniku efektu zdvojeného obrazu ( duchů ) či efektu rozmazání pohybem při sledování rychle se pohybujících objektů na displeji LCD. K řešení tohoto problému lze přistupovat dvěma způsoby z hlediska samotné technologie LCD a z hlediska lidského zrakového vnímání. Technologie PerfectMotion je kombinací technologií AMA (Advanced Motion Acceleration) a BFI (Black Frame Insertion). Neusiluje jen o dosažení kratší doby odezvy šedá-šedá tak, aby rychlejší přechod pixelů pomohl potlačit efekt zdvojeného obrazu, ale pomocí technologie BFI také účinně eliminuje vizuální efekt rozmazání pohybem, který je výsledkem časoprostorové integrace lidského oka. Displej tak umožňuje jasnější zobrazování filmů. Po aktivaci funkce PerfectMotion budou zobrazované filmy upravovány vkládáním vícenásobných černých snímků mezi snímky filmu. 38 Nastavení monitoru

39 Nabídka PIP (Obraz v obraze) 1. Stisknutím tlačítka MENU zobrazte hlavní nabídku. 2. Stisknutím tlačítka t nebo u vyberte položku PIP a stisknutím tlačítka ENTER přejděte do nabídky. 3. Stisknutím tlačítka t nebo u zvýrazněte položku nabídky a stisknutím tlačítka ENTER ji vyberte. 4. Stisknutím tlačítka t nebo u proveďte nastavení nebo výběr. 5. Chcete-li se vrátit do předchozí nabídky, stiskněte tlačítko MENU. Položka Funkce Operace Rozsah Input (Vstup) Slouží k výběru Stisknutím tlačítka t nebo u Kompozitní obrazového vstupu okna změňte nastavení. PIP. Pomocí této S-Video možnosti můžete změnit VYP. vstup podle typu připojeného Nebo videokabelu. Size (PIP velikost) H. Position (Pozice vodor.) V. Position (Pozice svisl.) Contrast (Kontrast) Sharpness (Ostrost) Viz též "Klávesová zkratka PIP" na strani 27. Nastavení velikosti okna PIP. Nastavení vodorovné polohy okna PIP. Nastavení svislé polohy okna PIP. Upraví rozdíl mezi tmavými a světlými body obrazů v okně PIP. Upraví zřetelnost a viditelnost okrajů předmětů v obrazech zobrazených v okně PIP. Tímto příkazem lze zobrazit okno s obrazem z druhého zdroje. Můžete tak sledovat obrazy z jednoho zdroje počítačové grafiky nebo počítačového videa (D-sub, DVI, Component nebo HDMI) a jednoho zdroje videa (kompozitní nebo S-Video). Funkce PIP neumožňuje zobrazit obraz v obraze ze dvou zdrojů počítačové grafiky nebo počítačového videa či dvou zdrojů videa. Stisknutím tlačítka t nebo u změňte nastavení. Stisknutím tlačítka t nebo u upravte hodnotu. Stisknutím tlačítka t nebo u nastavte vyšší nebo nižší kontrast. Stisknutím tlačítka t nastavte ostřejší zobrazení, stisknutím tlačítka u nastavte měkčí zobrazení. D-sub DVI HDMI Component VYP. Malý Střední Velký 0 až 25 0 až až 5 Nastavení monitoru 39

40 Nabídka Audio (Zvuk) 1. Stisknutím tlaítka MENU zobrazte hlavní nabídku. 2. Stisknutím tlaítka t nebo uvyberte položku AUDIO (ZVUK) a stisknutím tlaítka ENTER pejdte do nabídky. 3. Stisknutím tlaítka t nebo uzvýraznte položku nabídky a stisknutím tlaítka ENTER ji vyberte. 4. Stisknutím tlaítka t nebou provete nastavení nebo výbr. 5. Chcete-li se vrátit do pedchozí nabídky, stisknte tlaítko MENU. Nabídka Zvuk je dostupná pouze pokud je k monitoru připojen kabel HDMI a možnost HDMI je nastavená jako vstupní signál pro hlavní okno. Položka Funkce Operace Rozsah Nastaví úrove hlasitosti. 0 až 100 Volume (Hlasitost) Stisknutím tlaítka t nebo u nastavte vyšší nebo nižší hlasitost. Mute (Ztlumit) Ztlumí zvukový vstup. Stisknutím tlačítka t nebo u změňte nastavení. ZAP. VYP. 40 Nastavení monitoru

41 Nabídka System (Systém) 1. Stisknutím tlačítka MENU zobrazte hlavní nabídku. 2. Stisknutím tlačítka t nebo u vyberte položku SYSTEM (SYSTÉM) a stisknutím tlačítka ENTER přejděte do nabídky. 3. Stisknutím tlačítka t nebo u zvýrazněte položku nabídky a stisknutím tlačítka ENTER ji vyberte. 4. Stisknutím tlačítka t nebo u proveďte nastavení nebo výběr. 5. Chcete-li se vrátit do předchozí nabídky, stiskněte tlačítko MENU. Položka Funkce Operace Rozsah Input (Vstup) Slouží k výběru obrazového vstupu hlavního okna. Pomocí této možnosti můžete změnit vstup podle typu připojeného videokabelu. Stisknutím tlačítka t nebo u změňte nastavení. Kompozitní S-Video D-sub DVI HDMI Viz též "Klávesová zkratka Vstup/Zaměnit" na strani 29. Component Nastavení monitoru 41

42 Display Mode (Režim zobrazení) Slouží k nastavení zobrazení tak, aby se obraz přizpůsobil vstupnímu video signálu, který může mít různé poměry stran. Stisknutím tlačítka t nebo u změňte nastavení. Celá Poměr stran 1:1 Celá - obraz se zobrazuje na celou šířku a výšku obrazovky. Tento režim může způsobit zkreslení obrazu. Poměr stran - obraz se přizpůsobí ve svislém směru výšce obrazovky a šířka se nastaví tak, aby zůstaly zachovány poměry stran obrazu. 1:1 - obraz se zobrazuje bez úprav ve středu obrazovky na základě nativního vstupního rozlišení zdrojového signálu. OSD Settings (Nastavení OSD) stisknutím tlačítka ENTER přejděte do podnabídky Nastavení OSD. 42 Nastavení monitoru

43 Language (Jazyk) Nastaví jazyk nabídky OSD. Stisknutím tlačítka t nebo u upravte hodnotu. English Français Deutsch Italiano Español H. Position (Pozice vodor.) V. Position (Pozice svisl.) Display Time (Doba zobrazení) OSD Lock (Zámek OSD) Upraví vodorovnou polohu nabídky OSD. Upraví svislou polohu nabídky OSD. Upraví dobu zobrazení nabídky OSD. Zabraňuje neúmyslné změně nastavení monitoru. Pokud je tato funkce aktivována, budou ovládací prvky nabídky OSD a klávesové zkratky zakázány. Možnosti jazyka zobrazené v nabídce OSD se mohou lišit od možností uvedených napravo podle produktu dodávaného ve vaší oblasti. Stisknutím tlačítka t nebo u upravte hodnotu. Stisknutím tlačítka t nebo u změňte nastavení. Chcete-li odemknout nastavení OSD, pokud je nabídka OSD zamčena, přidržením tlačítka 'ENTER' na 15 sekund zobrazte položku 'Zámek OSD' a změňte nastavení. Případně lze zpřístupnit všechny ovládací prvky OSD pomocí tlačítek t nebo ua výběrem položky VYP. v podnabídce Zámek OSD nabídky Nastavení OSD. Stisknutím tlačítka MENU opust te podnabídku Nastavení OSD. Polski/ 日 本 語 Česk/ 繁 體 中 文 Magyar/ 简 体 中 文 SICG/BiH/CRO Română Nederlands Русский Svenska Português 0 až až s 10 s 15 s 20 s 25 s 30 s ZAP. VYP. Nastavení monitoru 43

44 DDC/CI* (DDC/CI) Umožňuje nastavení monitoru prostřednictvím softwaru v počítači. Stisknutím tlačítka ENTER vyberte tuto možnost. Stisknutím tlaítka t nebo u upravte hodnotu. ANO NE Information (Informace) Zobrazí aktuální nastavení vlastností monitoru. Stisknutím tlačítka ENTER vyberte tuto možnost. Reset All (Obnovit vše) Obnoví výchozí nastavení režimu, barev a geometrie z výroby. Stisknutím tlačítka t nebo u změňte nastavení. ANO NE *DDC/CI, zkratka názvu technologie Display Data Channel/Command Interface (technologie předávání zobrazovacích dat a příkazové rozhraní) vyvinuté normalizační asociací Video Electronics Standards Association (VESA). Technologie DDC/IC umožňuje odesílání ovládacích příkazů monitoru prostřednictvím softwaru pro vzdálenou diagnostiku. 44 Nastavení monitoru
