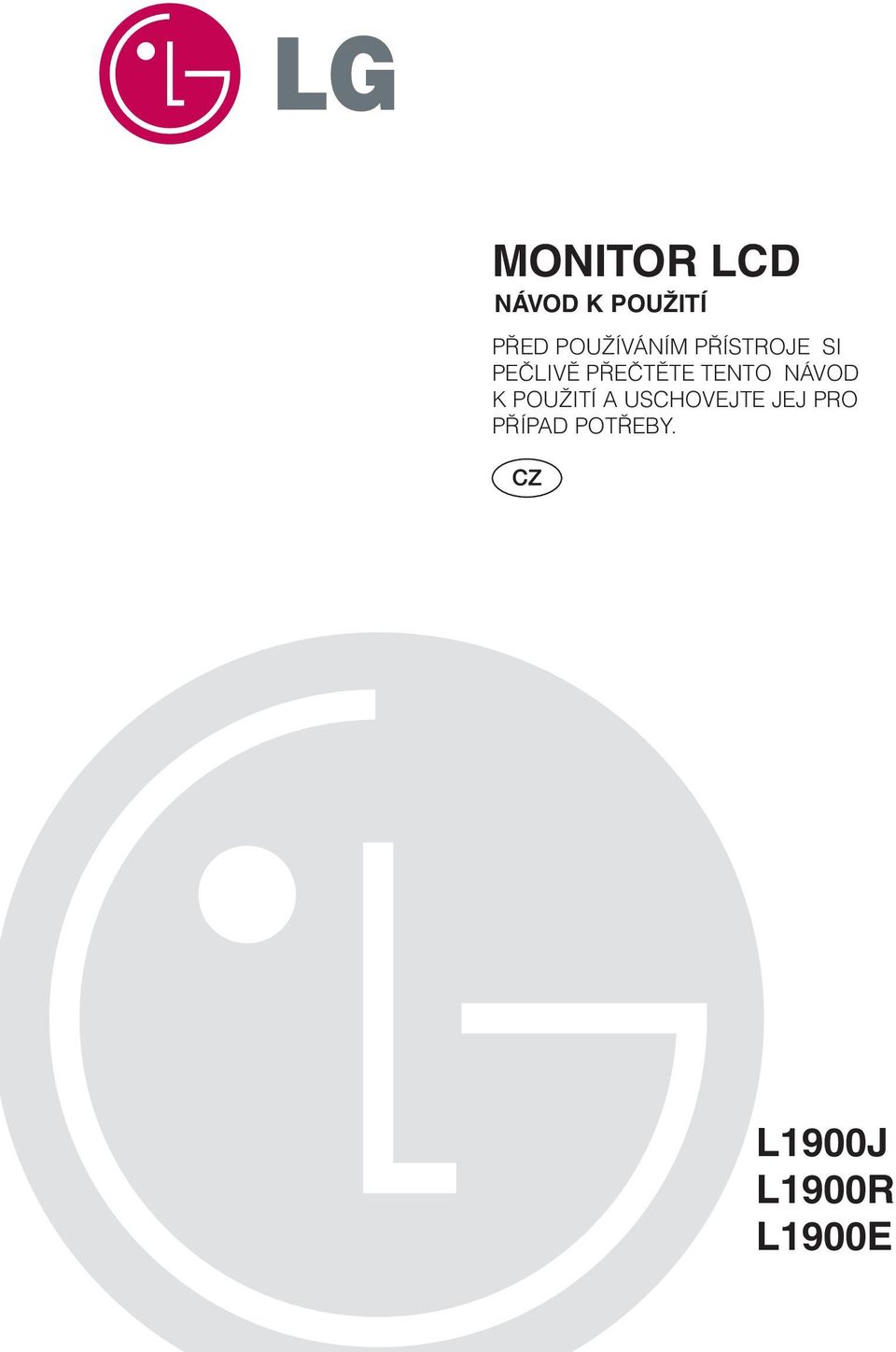

1 MONITOR LCD NÁVOD K POUŽITÍ PŘED POUŽÍVÁNÍM PŘÍSTROJE SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD K POUŽITÍ A USCHOVEJTE JEJ PRO PŘÍPAD POTŘEBY. L1900J L1900R L1900E

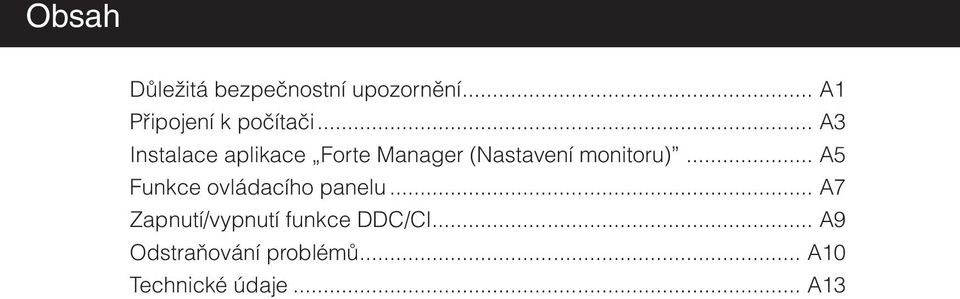

2 Obsah Obsah Důležitá bezpečnostní upozornění... A1 Připojení k počítači... A3 Instalace aplikace Forte Manager (Nastavení monitoru)... A5 Funkce ovládacího panelu... A7 Zapnutí/vypnutí funkce DDC/CI... A9 Odstraňování problémů... A10 Technické údaje... A13

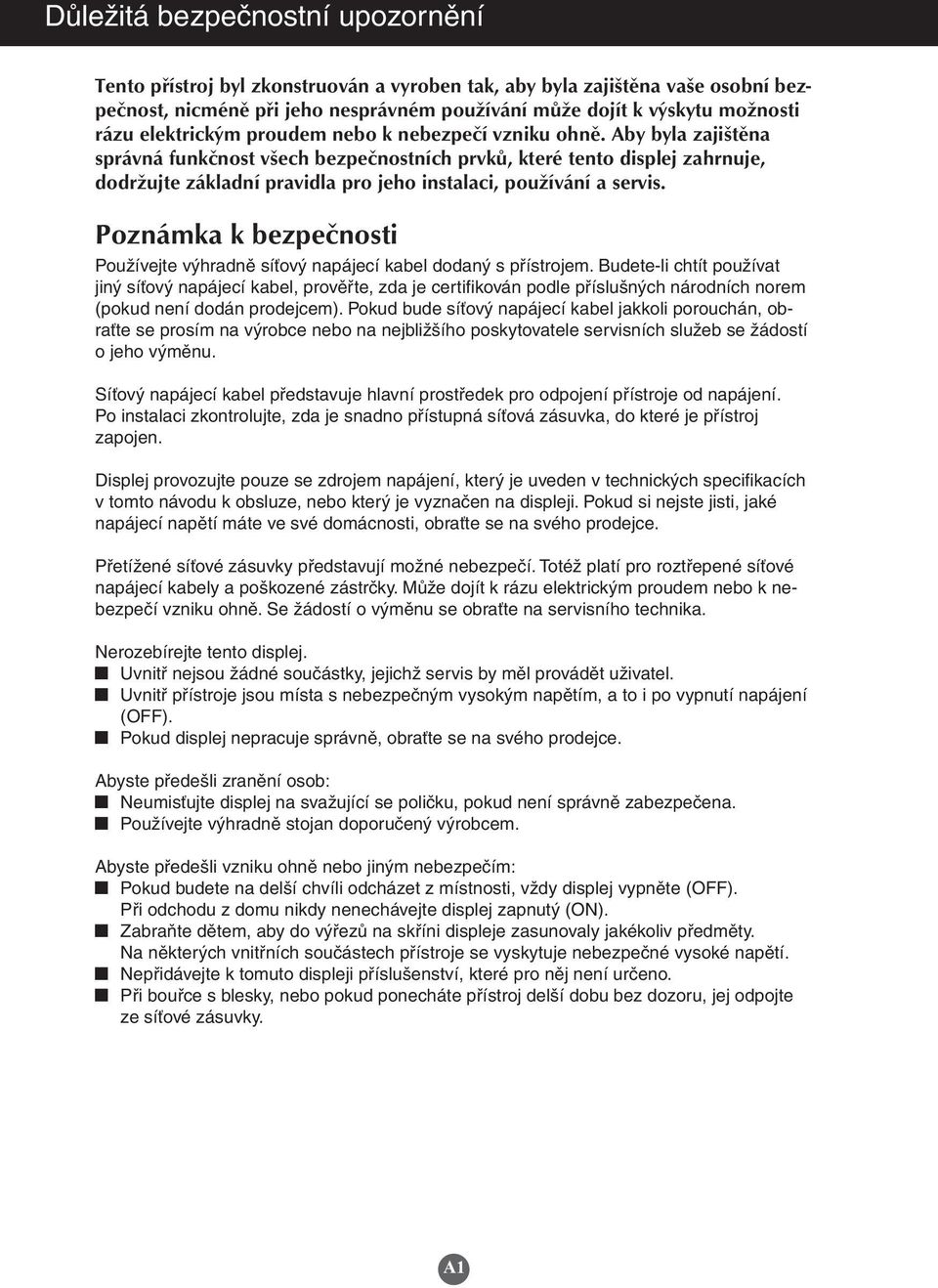

3 Důležitá Ważne bezpečnostní informacje upozornění Tento přístroj byl zkonstruován a vyroben tak, aby byla zajištěna vaše osobní bezpečnost, nicméně při jeho nesprávném používání může dojít k výskytu možnosti rázu elektrickým proudem nebo k nebezpečí vzniku ohně. Aby byla zajištěna správná funkčnost všech bezpečnostních prvků, které tento displej zahrnuje, dodržujte základní pravidla pro jeho instalaci, používání a servis. Poznámka k bezpečnosti Používejte výhradně síťový napájecí kabel dodaný s přístrojem. Budete-li chtít používat jiný síťový napájecí kabel, prověřte, zda je certifikován podle příslušných národních norem (pokud není dodán prodejcem). Pokud bude síťový napájecí kabel jakkoli porouchán, obraťte se prosím na výrobce nebo na nejbližšího poskytovatele servisních služeb se žádostí o jeho výměnu. Síťový napájecí kabel představuje hlavní prostředek pro odpojení přístroje od napájení. Po instalaci zkontrolujte, zda je snadno přístupná síťová zásuvka, do které je přístroj zapojen. Displej provozujte pouze se zdrojem napájení, který je uveden v technických specifikacích v tomto návodu k obsluze, nebo který je vyznačen na displeji. Pokud si nejste jisti, jaké napájecí napětí máte ve své domácnosti, obraťte se na svého prodejce. Přetížené síťové zásuvky představují možné nebezpečí. Totéž platí pro roztřepené síťové napájecí kabely a poškozené zástrčky. Může dojít k rázu elektrickým proudem nebo k nebezpečí vzniku ohně. Se žádostí o výměnu se obraťte na servisního technika. Nerozebírejte tento displej. Uvnitř nejsou žádné součástky, jejichž servis by měl provádět uživatel. Uvnitř přístroje jsou místa s nebezpečným vysokým napětím, a to i po vypnutí napájení (OFF). Pokud displej nepracuje správně, obraťte se na svého prodejce. Abyste předešli zranění osob: Neumisťujte displej na svažující se poličku, pokud není správně zabezpečena. Používejte výhradně stojan doporučený výrobcem. Abyste předešli vzniku ohně nebo jiným nebezpečím: Pokud budete na delší chvíli odcházet z místnosti, vždy displej vypněte (OFF). Při odchodu z domu nikdy nenechávejte displej zapnutý (ON). Zabraňte dětem, aby do výřezů na skříni displeje zasunovaly jakékoliv předměty. Na některých vnitřních součástech přístroje se vyskytuje nebezpečné vysoké napětí. Nepřidávejte k tomuto displeji příslušenství, které pro něj není určeno. Při bouřce s blesky, nebo pokud ponecháte přístroj delší dobu bez dozoru, jej odpojte ze síťové zásuvky. A1

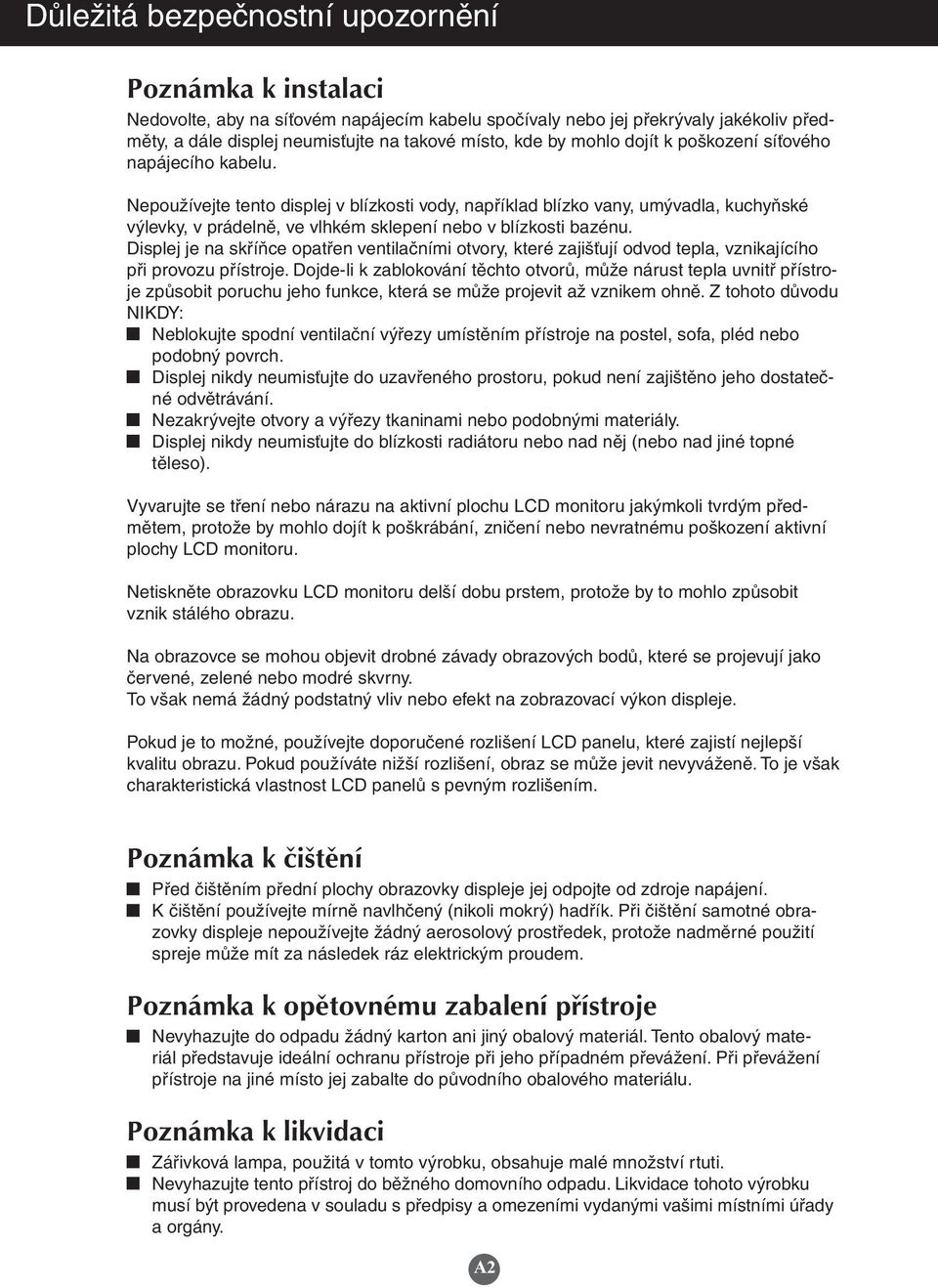

4 Důležitá bezpečnostní upozornění Poznámka k instalaci Nedovolte, aby na síťovém napájecím kabelu spočívaly nebo jej překrývaly jakékoliv předměty, a dále displej neumisťujte na takové místo, kde by mohlo dojít k poškození síťového napájecího kabelu. Nepoužívejte tento displej v blízkosti vody, například blízko vany, umývadla, kuchyňské výlevky, v prádelně, ve vlhkém sklepení nebo v blízkosti bazénu. Displej je na skříňce opatřen ventilačními otvory, které zajišťují odvod tepla, vznikajícího při provozu přístroje. Dojde-li k zablokování těchto otvorů, může nárust tepla uvnitř přístroje způsobit poruchu jeho funkce, která se může projevit až vznikem ohně. Z tohoto důvodu NIKDY: Neblokujte spodní ventilační výřezy umístěním přístroje na postel, sofa, pléd nebo podobný povrch. Displej nikdy neumisťujte do uzavřeného prostoru, pokud není zajištěno jeho dostatečné odvětrávání. Nezakrývejte otvory a výřezy tkaninami nebo podobnými materiály. Displej nikdy neumisťujte do blízkosti radiátoru nebo nad něj (nebo nad jiné topné těleso). Vyvarujte se tření nebo nárazu na aktivní plochu LCD monitoru jakýmkoli tvrdým předmětem, protože by mohlo dojít k poškrábání, zničení nebo nevratnému poškození aktivní plochy LCD monitoru. Netiskněte obrazovku LCD monitoru delší dobu prstem, protože by to mohlo způsobit vznik stálého obrazu. Na obrazovce se mohou objevit drobné závady obrazových bodů, které se projevují jako červené, zelené nebo modré skvrny. To však nemá žádný podstatný vliv nebo efekt na zobrazovací výkon displeje. Pokud je to možné, používejte doporučené rozlišení LCD panelu, které zajistí nejlepší kvalitu obrazu. Pokud používáte nižší rozlišení, obraz se může jevit nevyváženě. To je však charakteristická vlastnost LCD panelů s pevným rozlišením. Poznámka k čištění Před čištěním přední plochy obrazovky displeje jej odpojte od zdroje napájení. K čištění používejte mírně navlhčený (nikoli mokrý) hadřík. Při čištění samotné obrazovky displeje nepoužívejte žádný aerosolový prostředek, protože nadměrné použití spreje může mít za následek ráz elektrickým proudem. Poznámka k opětovnému zabalení přístroje Nevyhazujte do odpadu žádný karton ani jiný obalový materiál. Tento obalový materiál představuje ideální ochranu přístroje při jeho případném převážení. Při převážení přístroje na jiné místo jej zabalte do původního obalového materiálu. Poznámka k likvidaci Zářivková lampa, použitá v tomto výrobku, obsahuje malé množství rtuti. Nevyhazujte tento přístroj do běžného domovního odpadu. Likvidace tohoto výrobku musí být provedena v souladu s předpisy a omezeními vydanými vašimi místními úřady a orgány. A2

5 Připojení k počítači Připojení k počítači 1. Připojte signálový kabel. Po jeho připojení dotáhněte šroubky, aby se kabel neuvolnil. 1 A Připojení pomocí vstupního analogového signálového kabelu DVI. B Připojení pomocí vstupního digitálního signálového kabelu DVI. 2. Po připojení síťového kabelu 2 do síťového adaptéru 3 a síťové zásuvky 4 můžete monitor používat. (Napětí je řízeno automaticky.) Rada Barva výrobku vyobrazená v tomto návodu k obsluze se může lišit od barvy vašeho výrobku. L1900E L1900J L1900R Při zapojení do zásuvky ve zdi 4 2 Při připojení k počítači Síťový adaptér 3 1 A3

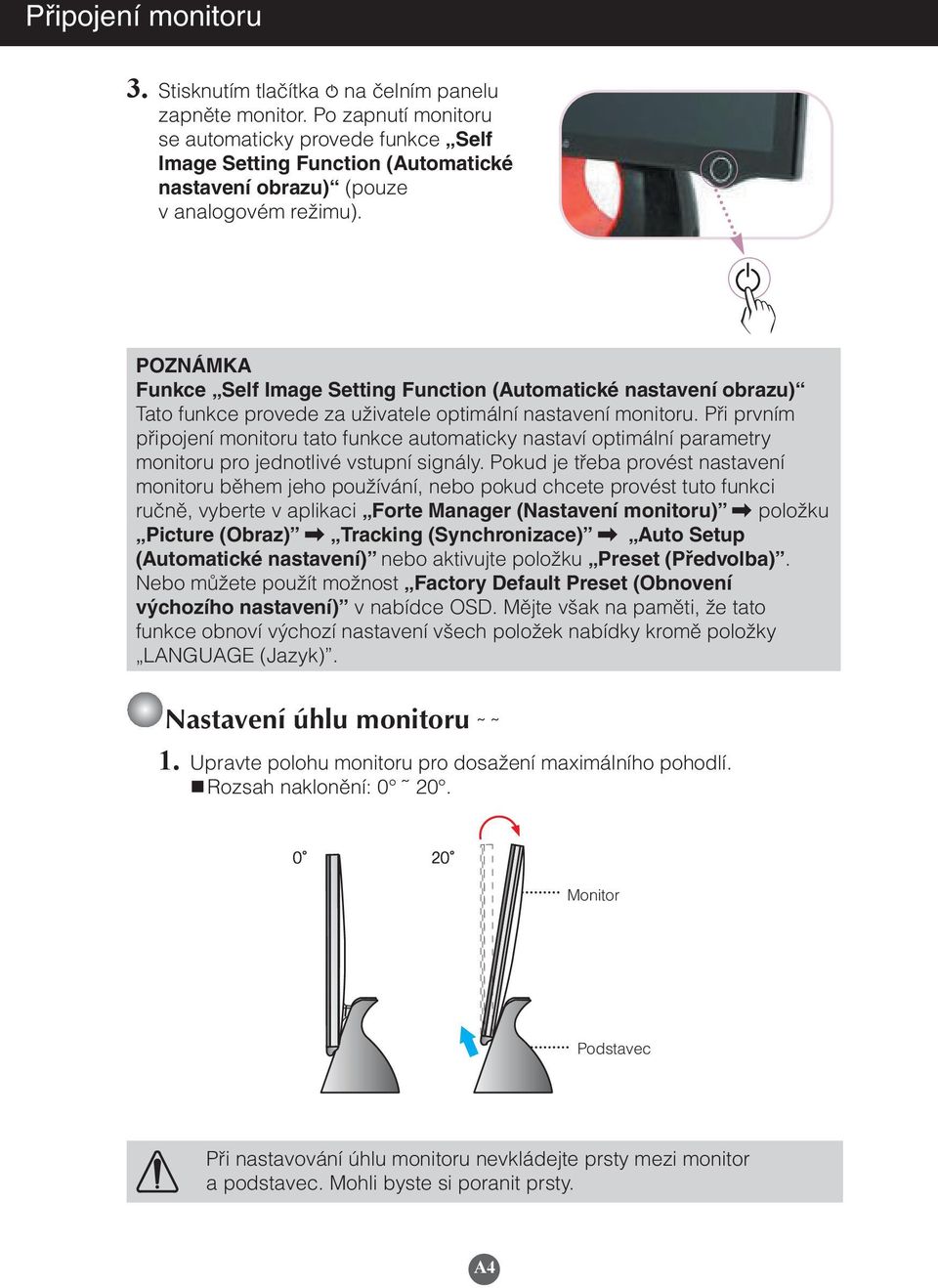

6 Připojení monitoru 3. Stisknutím tlačítka c na čelním panelu zapněte monitor. Po zapnutí monitoru se automaticky provede funkce Self Image Setting Function (Automatické nastavení obrazu) (pouze v analogovém režimu). POZNÁMKA Funkce Self Image Setting Function (Automatické nastavení obrazu) Tato funkce provede za uživatele optimální nastavení monitoru. Při prvním připojení monitoru tato funkce automaticky nastaví optimální parametry monitoru pro jednotlivé vstupní signály. Pokud je třeba provést nastavení monitoru během jeho používání, nebo pokud chcete provést tuto funkci ručně, vyberte v aplikaci Forte Manager (Nastavení monitoru) \ položku Picture (Obraz) \ Tracking (Synchronizace) \ Auto Setup (Automatické nastavení) nebo aktivujte položku Preset (Předvolba). Nebo můžete použít možnost Factory Default Preset (Obnovení výchozího nastavení) v nabídce OSD. Mějte však na paměti, že tato funkce obnoví výchozí nastavení všech položek nabídky kromě položky LANGUAGE (Jazyk). Nastavení úhlu monitoru 1. Upravte polohu monitoru pro dosažení maximálního pohodlí. Rozsah naklonění: Monitor Podstavec Při nastavování úhlu monitoru nevkládejte prsty mezi monitor a podstavec. Mohli byste si poranit prsty. A4

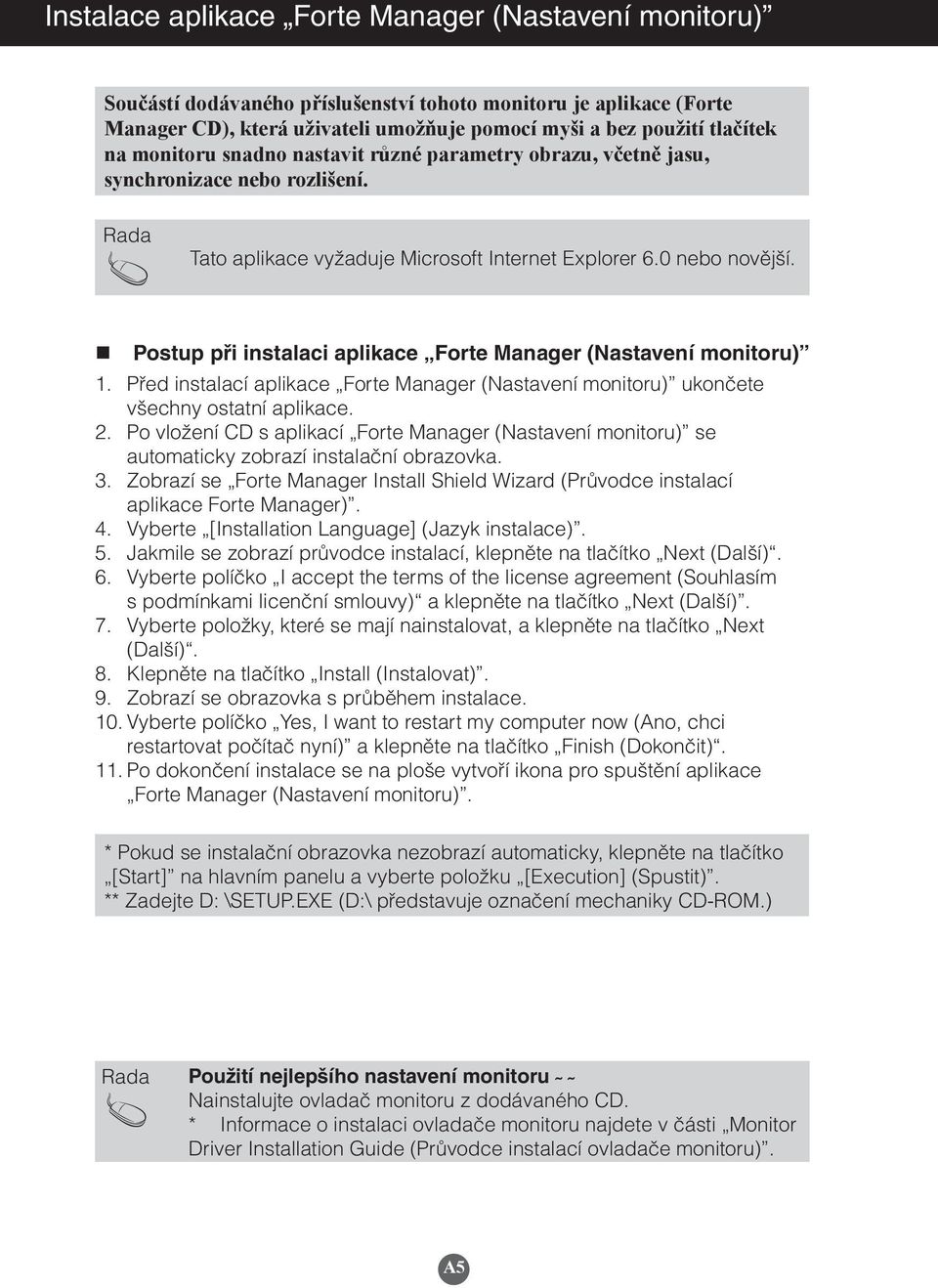

7 Instalace aplikace Forte Manager (Nastavení monitoru) Součástí dodávaného příslušenství tohoto monitoru je aplikace (Forte Manager CD), která uživateli umožňuje pomocí myši a bez použití tlačítek na monitoru snadno nastavit různé parametry obrazu, včetně jasu, synchronizace nebo rozlišení. Rada Tato aplikace vyžaduje Microsoft Internet Explorer 6.0 nebo novější. Postup při instalaci aplikace Forte Manager (Nastavení monitoru) 1. Před instalací aplikace Forte Manager (Nastavení monitoru) ukončete všechny ostatní aplikace. 2. Po vložení CD s aplikací Forte Manager (Nastavení monitoru) se automaticky zobrazí instalační obrazovka. 3. Zobrazí se Forte Manager Install Shield Wizard (Průvodce instalací aplikace Forte Manager). 4. Vyberte [Installation Language] (Jazyk instalace). 5. Jakmile se zobrazí průvodce instalací, klepněte na tlačítko Next (Další). 6. Vyberte políčko I accept the terms of the license agreement (Souhlasím s podmínkami licenční smlouvy) a klepněte na tlačítko Next (Další). 7. Vyberte položky, které se mají nainstalovat, a klepněte na tlačítko Next (Další). 8. Klepněte na tlačítko Install (Instalovat). 9. Zobrazí se obrazovka s průběhem instalace. 10. Vyberte políčko Yes, I want to restart my computer now (Ano, chci restartovat počítač nyní) a klepněte na tlačítko Finish (Dokončit). 11. Po dokončení instalace se na ploše vytvoří ikona pro spuštění aplikace Forte Manager (Nastavení monitoru). * Pokud se instalační obrazovka nezobrazí automaticky, klepněte na tlačítko [Start] na hlavním panelu a vyberte položku [Execution] (Spustit). ** Zadejte D: \SETUP.EXE (D:\ představuje označení mechaniky CD-ROM.) Rada Použití nejlepšího nastavení monitoru Nainstalujte ovladač monitoru z dodávaného CD. * Informace o instalaci ovladače monitoru najdete v části Monitor Driver Installation Guide (Průvodce instalací ovladače monitoru). A5

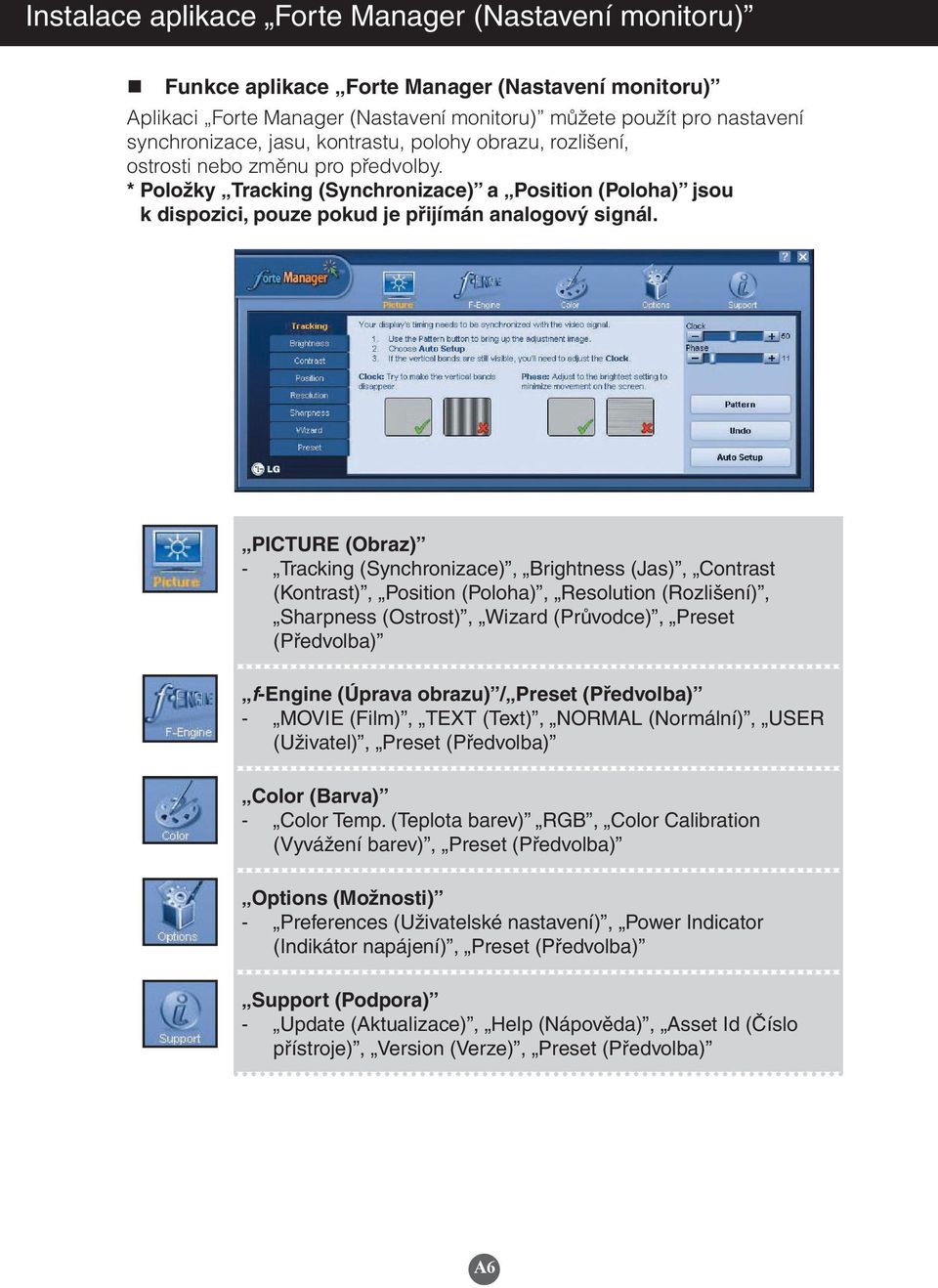

8 Instalace aplikace Forte Manager (Nastavení monitoru) Funkce aplikace Forte Manager (Nastavení monitoru) Aplikaci Forte Manager (Nastavení monitoru) můžete použít pro nastavení synchronizace, jasu, kontrastu, polohy obrazu, rozlišení, ostrosti nebo změnu pro předvolby. * Položky Tracking (Synchronizace) a Position (Poloha) jsou k dispozici, pouze pokud je přijímán analogový signál. PICTURE (Obraz) - Tracking (Synchronizace), Brightness (Jas), Contrast (Kontrast), Position (Poloha), Resolution (Rozlišení), Sharpness (Ostrost), Wizard (Průvodce), Preset (Předvolba) f-engine (Úprava obrazu) / Preset (Předvolba) - MOVIE (Film), TEXT (Text), NORMAL (Normální), USER (Uživatel), Preset (Předvolba) Color (Barva) - Color Temp. (Teplota barev) RGB, Color Calibration (Vyvážení barev), Preset (Předvolba) Options (Možnosti) - Preferences (Uživatelské nastavení), Power Indicator (Indikátor napájení), Preset (Předvolba) Support (Podpora) - Update (Aktualizace), Help (Nápověda), Asset Id (Číslo přístroje), Version (Verze), Preset (Předvolba) A6

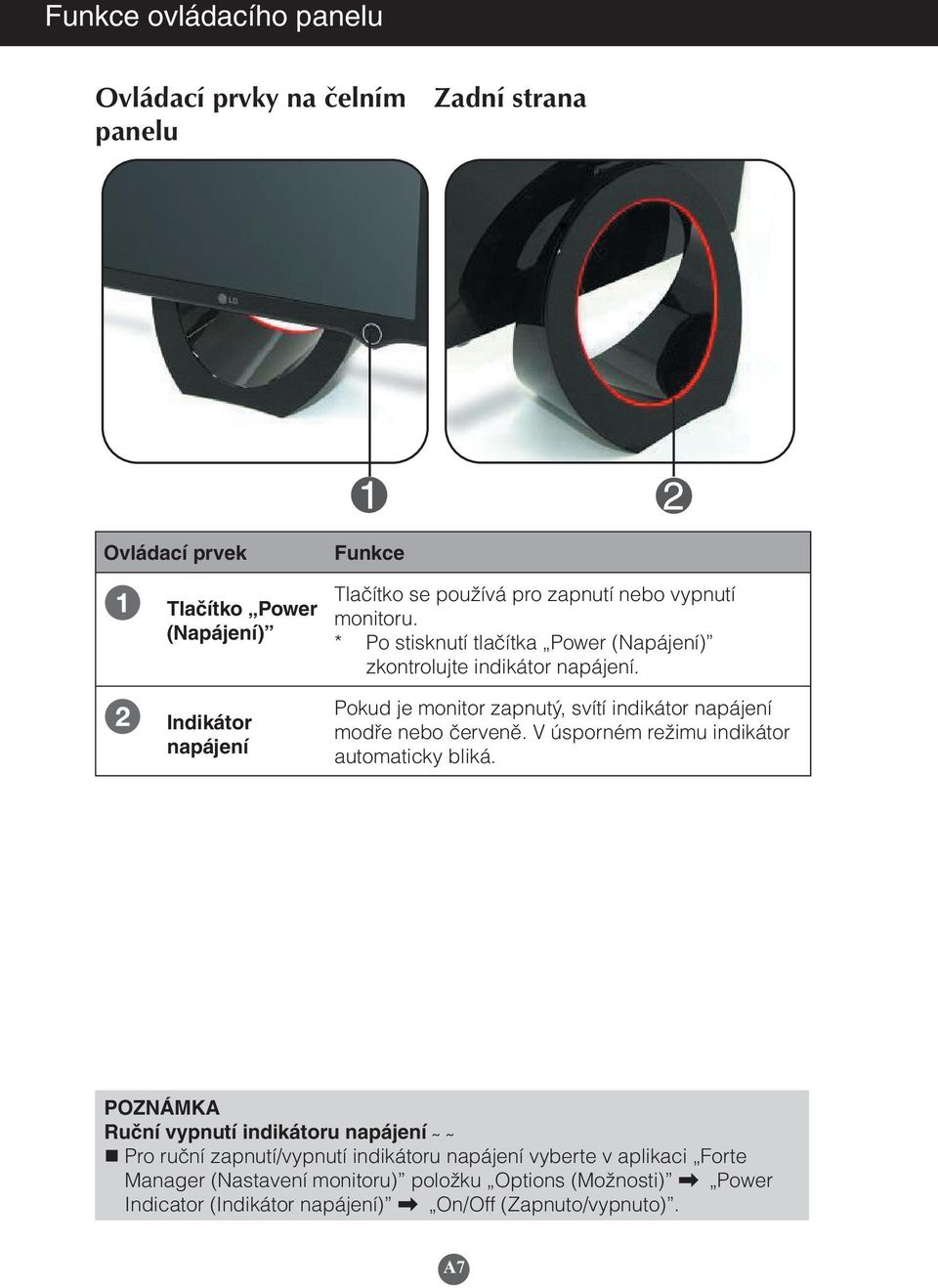

9 Funkce ovládacího panelu Ovládací prvky na čelním panelu Zadní strana Ovládací prvek 1 Tlačítko Power (Napájení) 2 Indikátor napájení Funkce Tlačítko se používá pro zapnutí nebo vypnutí monitoru. * Po stisknutí tlačítka Power (Napájení) zkontrolujte indikátor napájení. Pokud je monitor zapnutý, svítí indikátor napájení modře nebo červeně. V úsporném režimu indikátor automaticky bliká. POZNÁMKA Ruční vypnutí indikátoru napájení Pro ruční zapnutí/vypnutí indikátoru napájení vyberte v aplikaci Forte Manager (Nastavení monitoru) položku Options (Možnosti) \ Power Indicator (Indikátor napájení) \ On/Off (Zapnuto/vypnuto). A7

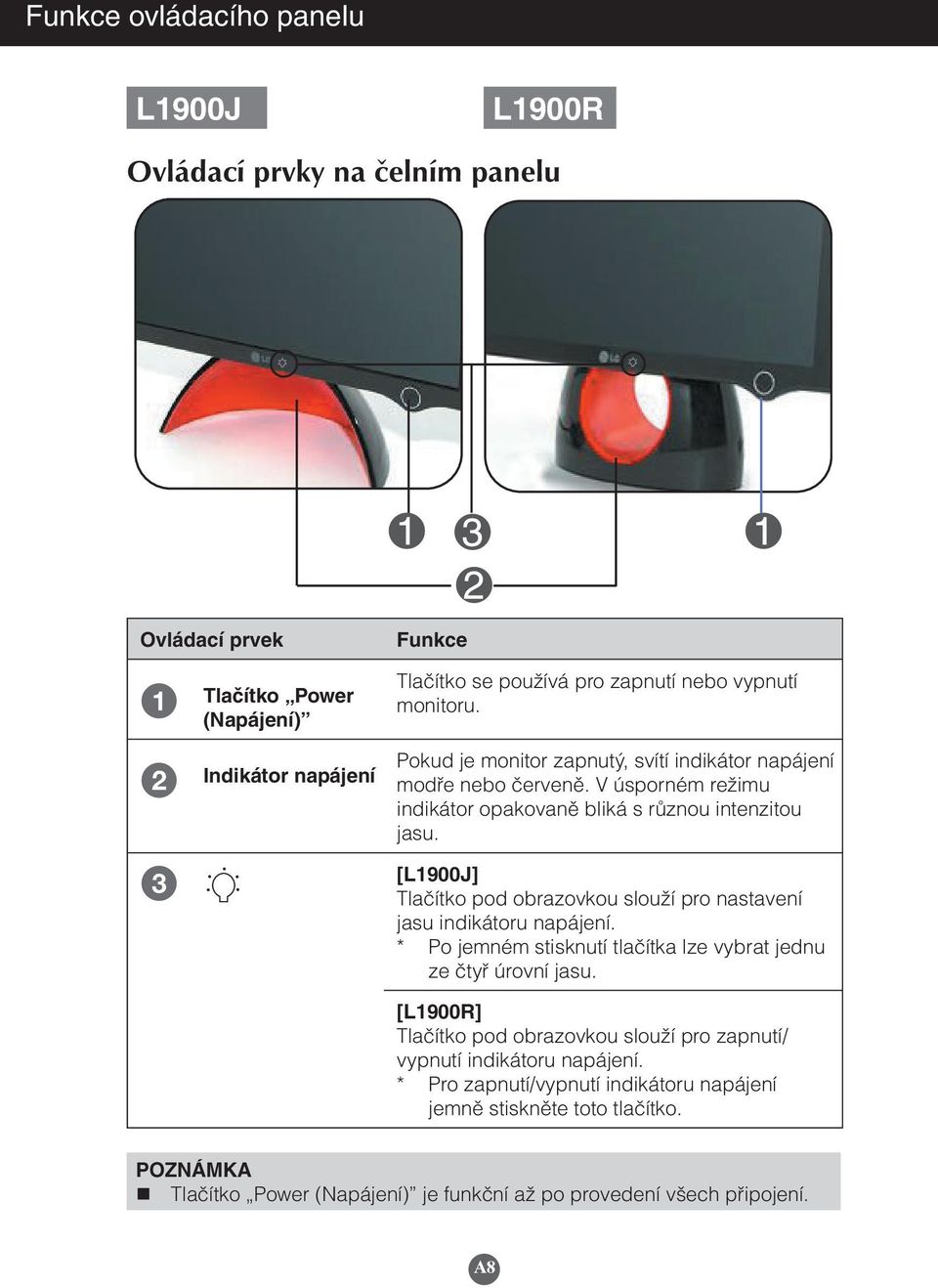

10 Funkce ovládacího panelu L1900J L1900R Ovládací prvky na čelním panelu Ovládací prvek Funkce 1 Tlačítko Power (Napájení) Tlačítko se používá pro zapnutí nebo vypnutí monitoru. 2 Indikátor napájení Pokud je monitor zapnutý, svítí indikátor napájení modře nebo červeně. V úsporném režimu indikátor opakovaně bliká s různou intenzitou jasu. 3 [L1900J] Tlačítko pod obrazovkou slouží pro nastavení jasu indikátoru napájení. * Po jemném stisknutí tlačítka lze vybrat jednu ze čtyř úrovní jasu. [L1900R] Tlačítko pod obrazovkou slouží pro zapnutí/ vypnutí indikátoru napájení. * Pro zapnutí/vypnutí indikátoru napájení jemně stiskněte toto tlačítko. POZNÁMKA Tlačítko Power (Napájení) je funkční až po provedení všech připojení. A8

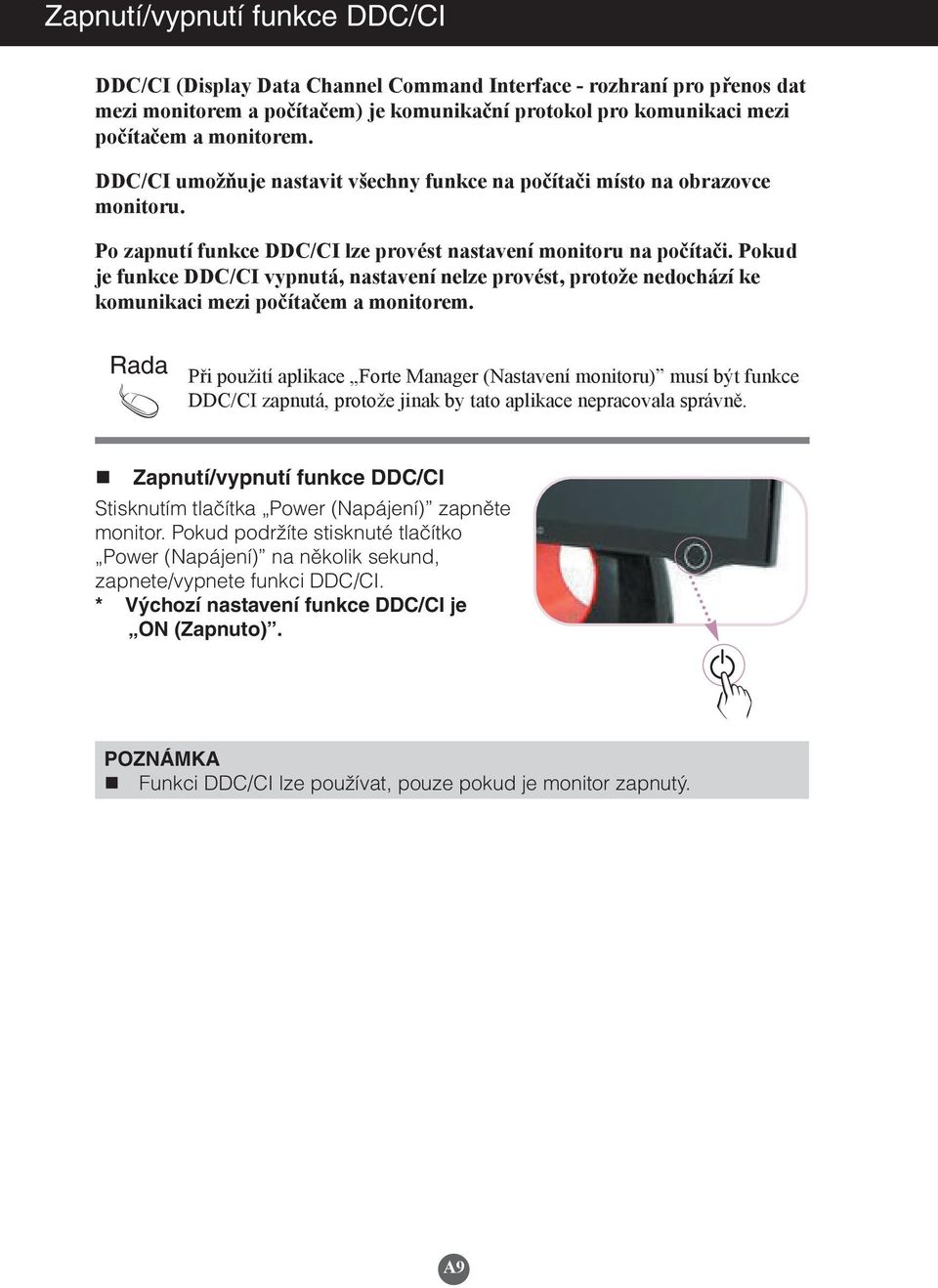

11 Zapnutí/vypnutí funkce DDC/CI DDC/CI (Display Data Channel Command Interface - rozhraní pro přenos dat mezi monitorem a počítačem) je komunikační protokol pro komunikaci mezi počítačem a monitorem. DDC/CI umožňuje nastavit všechny funkce na počítači místo na obrazovce monitoru. Po zapnutí funkce DDC/CI lze provést nastavení monitoru na počítači. Pokud je funkce DDC/CI vypnutá, nastavení nelze provést, protože nedochází ke komunikaci mezi počítačem a monitorem. Rada Při použití aplikace Forte Manager (Nastavení monitoru) musí být funkce DDC/CI zapnutá, protože jinak by tato aplikace nepracovala správně. Zapnutí/vypnutí funkce DDC/CI Stisknutím tlačítka Power (Napájení) zapněte monitor. Pokud podržíte stisknuté tlačítko Power (Napájení) na několik sekund, zapnete/vypnete funkci DDC/CI. * Výchozí nastavení funkce DDC/CI je ON (Zapnuto). POZNÁMKA Funkci DDC/CI lze používat, pouze pokud je monitor zapnutý. A9

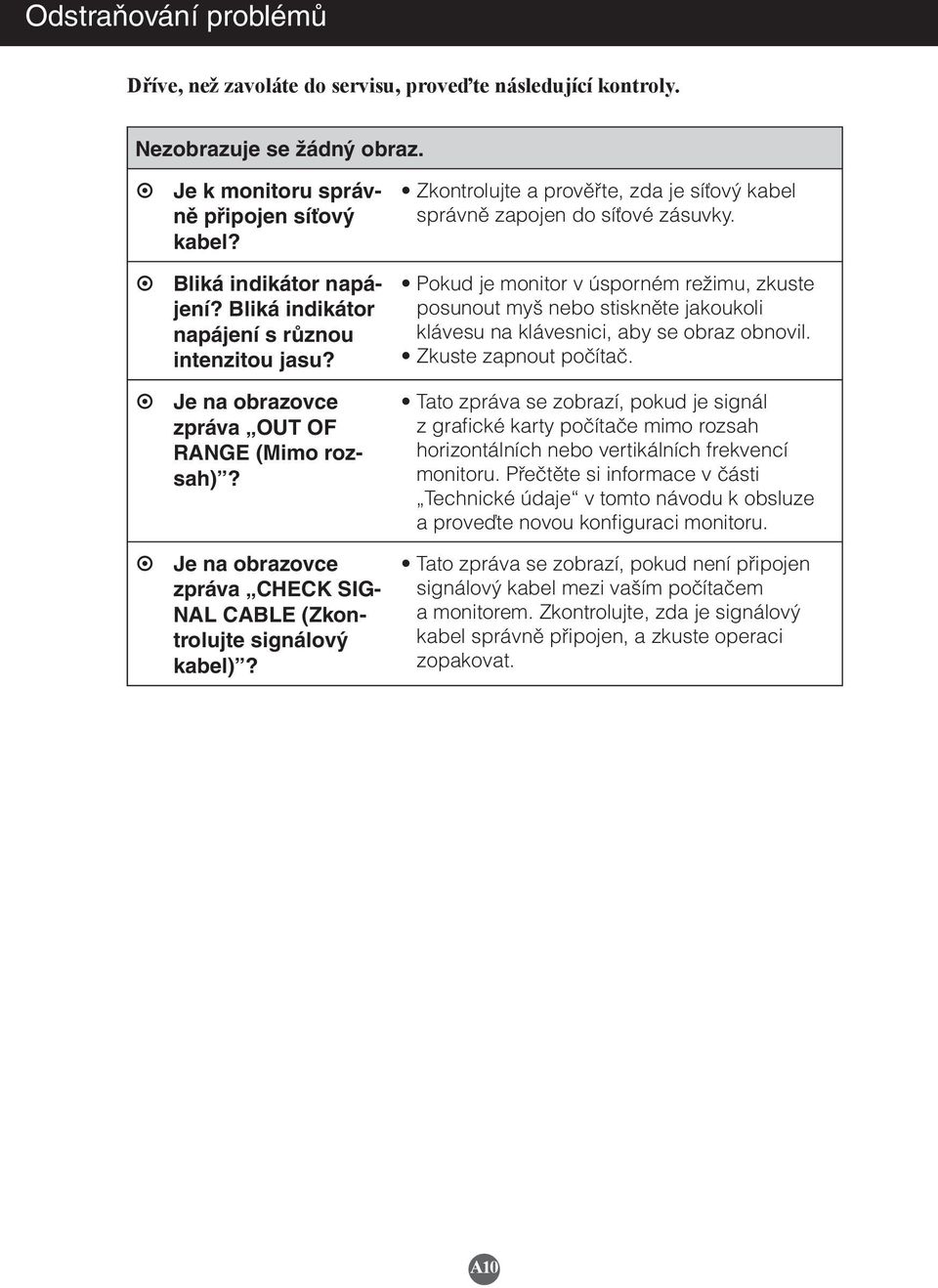

12 Odstraňování problémů Dříve, než zavoláte do servisu, proveďte následující kontroly. Nezobrazuje se žádný obraz. Je k monitoru správně připojen síťový kabel? Bliká indikátor napájení? Bliká indikátor napájení s různou intenzitou jasu? Je na obrazovce zpráva OUT OF RANGE (Mimo rozsah)? Je na obrazovce zpráva CHECK SIG- NAL CABLE (Zkontrolujte signálový kabel)? Zkontrolujte a prověřte, zda je síťový kabel správně zapojen do síťové zásuvky. Pokud je monitor v úsporném režimu, zkuste posunout myš nebo stiskněte jakoukoli klávesu na klávesnici, aby se obraz obnovil. Zkuste zapnout počítač. Tato zpráva se zobrazí, pokud je signál z grafické karty počítače mimo rozsah horizontálních nebo vertikálních frekvencí monitoru. Přečtěte si informace v části Technické údaje v tomto návodu k obsluze a proveďte novou konfiguraci monitoru. Tato zpráva se zobrazí, pokud není připojen signálový kabel mezi vaším počítačem a monitorem. Zkontrolujte, zda je signálový kabel správně připojen, a zkuste operaci zopakovat. A10

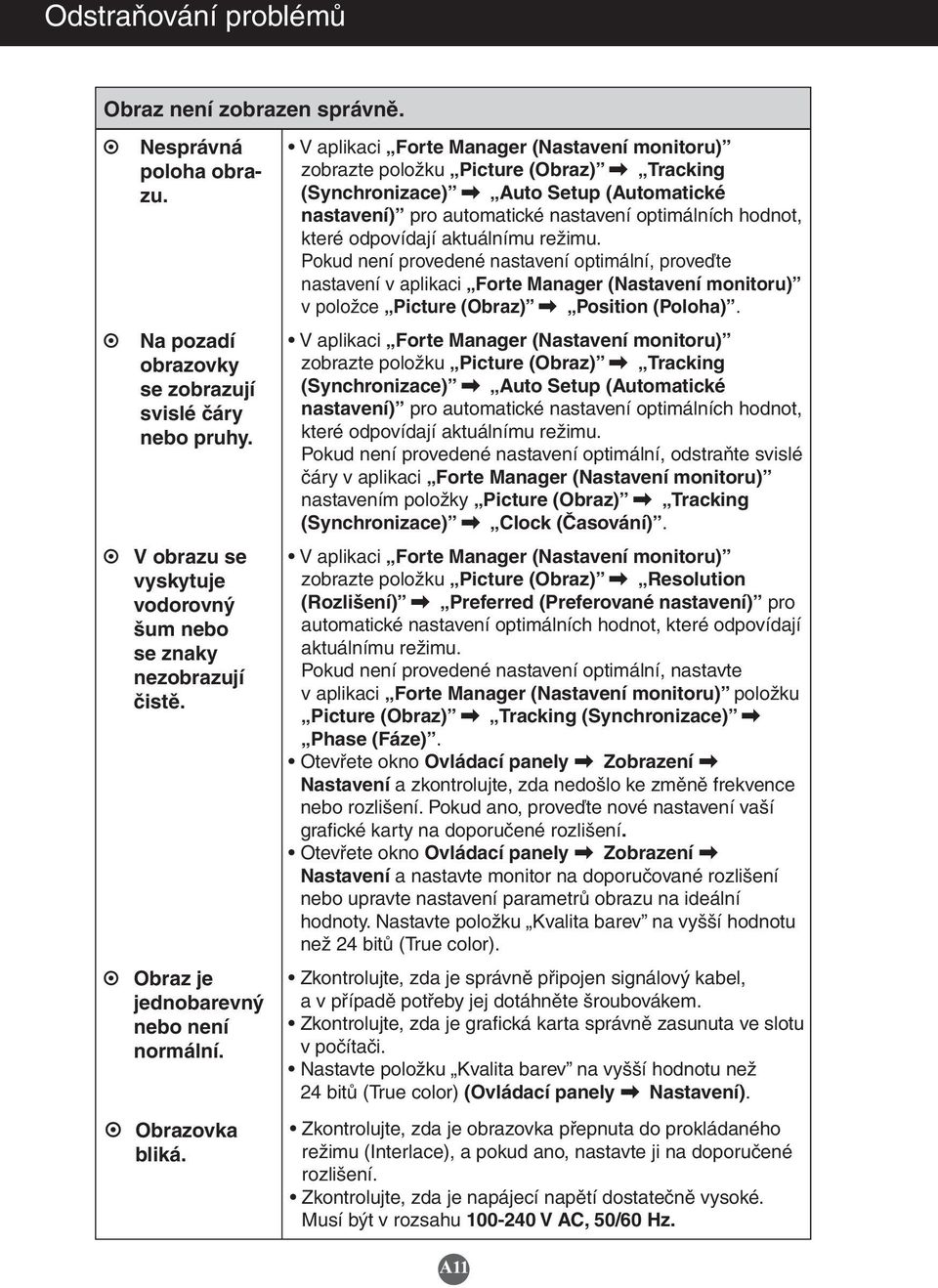

13 Odstraňování problémů Obraz není zobrazen správně. Nesprávná poloha obrazu. Na pozadí obrazovky se zobrazují svislé čáry nebo pruhy. V obrazu se vyskytuje vodorovný šum nebo se znaky nezobrazují čistě. Obraz je jednobarevný nebo není normální. Obrazovka bliká. V aplikaci Forte Manager (Nastavení monitoru) zobrazte položku Picture (Obraz) \ Tracking (Synchronizace) \ Auto Setup (Automatické nastavení) pro automatické nastavení optimálních hodnot, které odpovídají aktuálnímu režimu. Pokud není provedené nastavení optimální, proveďte nastavení v aplikaci Forte Manager (Nastavení monitoru) v položce Picture (Obraz) \ Position (Poloha). V aplikaci Forte Manager (Nastavení monitoru) zobrazte položku Picture (Obraz) \ Tracking (Synchronizace) \ Auto Setup (Automatické nastavení) pro automatické nastavení optimálních hodnot, které odpovídají aktuálnímu režimu. Pokud není provedené nastavení optimální, odstraňte svislé čáry v aplikaci Forte Manager (Nastavení monitoru) nastavením položky Picture (Obraz) \ Tracking (Synchronizace) \ Clock (Časování). V aplikaci Forte Manager (Nastavení monitoru) zobrazte položku Picture (Obraz) \ Resolution (Rozlišení) \ Preferred (Preferované nastavení) pro automatické nastavení optimálních hodnot, které odpovídají aktuálnímu režimu. Pokud není provedené nastavení optimální, nastavte v aplikaci Forte Manager (Nastavení monitoru) položku Picture (Obraz) \ Tracking (Synchronizace) \ Phase (Fáze). Otevřete okno Ovládací panely \ Zobrazení \ Nastavení a zkontrolujte, zda nedošlo ke změně frekvence nebo rozlišení. Pokud ano, proveďte nové nastavení vaší grafické karty na doporučené rozlišení. Otevřete okno Ovládací panely \ Zobrazení \ Nastavení a nastavte monitor na doporučované rozlišení nebo upravte nastavení parametrů obrazu na ideální hodnoty. Nastavte položku Kvalita barev na vyšší hodnotu než 24 bitů (True color). Zkontrolujte, zda je správně připojen signálový kabel, a v případě potřeby jej dotáhněte šroubovákem. Zkontrolujte, zda je grafická karta správně zasunuta ve slotu v počítači. Nastavte položku Kvalita barev na vyšší hodnotu než 24 bitů (True color) (Ovládací panely \ Nastavení). Zkontrolujte, zda je obrazovka přepnuta do prokládaného režimu (Interlace), a pokud ano, nastavte ji na doporučené rozlišení. Zkontrolujte, zda je napájecí napětí dostatečně vysoké. Musí být v rozsahu V AC, 50/60 Hz. A11

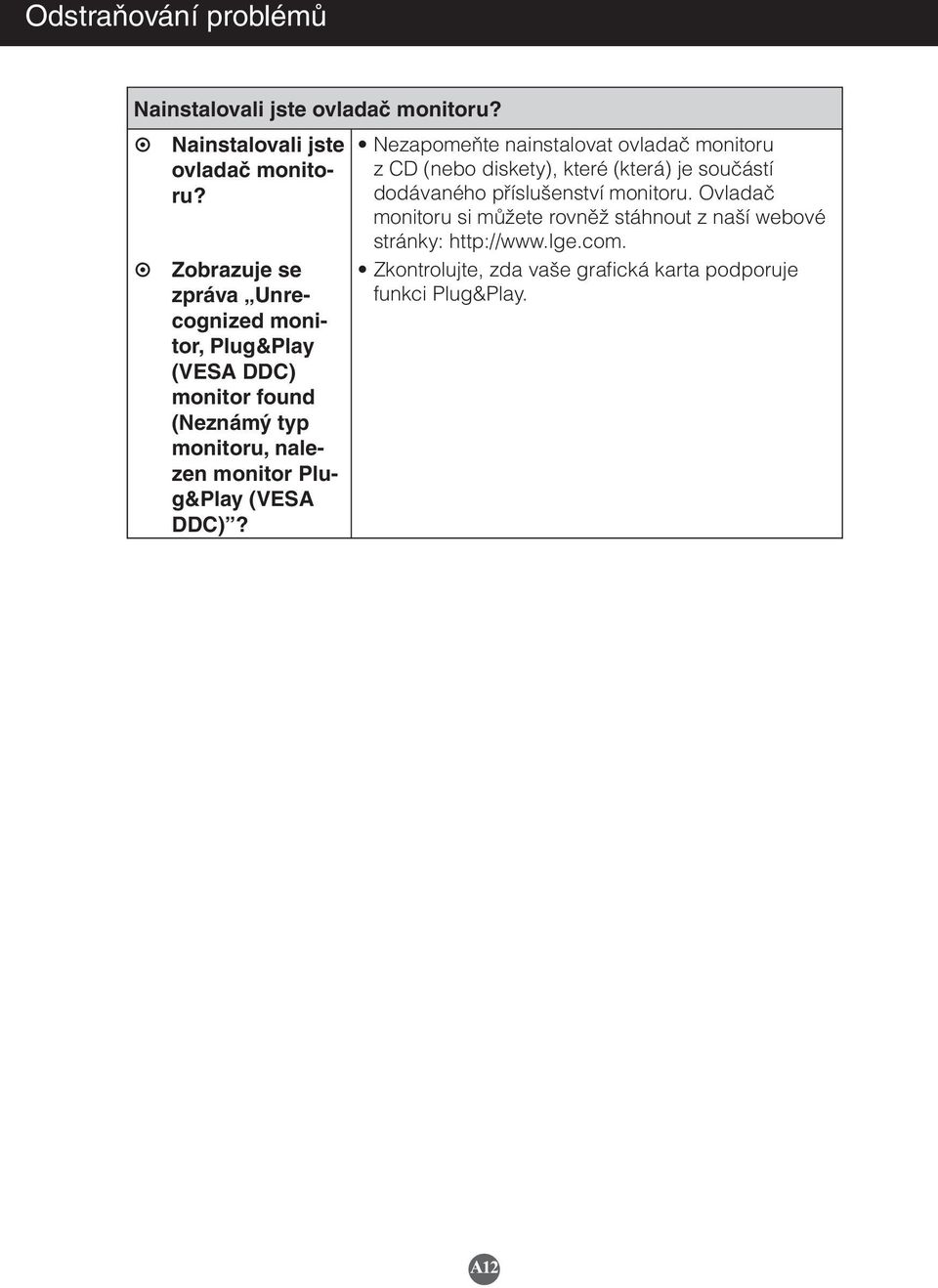

14 Odstraňování problémů Nainstalovali jste ovladač monitoru? Nainstalovali jste ovladač monitoru? Zobrazuje se zpráva Unrecognized monitor, Plug&Play (VESA DDC) monitor found (Neznámý typ monitoru, nalezen monitor Plug&Play (VESA DDC)? Nezapomeňte nainstalovat ovladač monitoru z CD (nebo diskety), které (která) je součástí dodávaného příslušenství monitoru. Ovladač monitoru si můžete rovněž stáhnout z naší webové stránky: Zkontrolujte, zda vaše grafická karta podporuje funkci Plug&Play. A12

15 Technické údaje LCD panel Vstupní synchronizace 19palcový (48,19 cm) plochý panel s aktivní maticí TFT LCD Antireflexní vrstva Viditelná úhlopříčka 19 palců Rozteč obrazových bodů 0,294 mm Horizontální frekvence Vertikální frekvence Vstupní formát khz (analogový režim) khz (digitální režim) khz (automaticky) Oddělená složka TTL, pozitivní/negativní SOG (Sync On Green) Digitální Video vstup Signálový vstup DVI - analogový konektor DVI - digitální konektor Vstupní formát RGB analogový (0,7 Vš-š/75 ohmů), digitální Rozlišení Maximální Digitální DVI konektor: VESA 1280 x 1024 bodů při 60 Hz Analogový D-sub konektor: VESA 1280 x 1024 bodů při 75 Hz Doporučené VESA 1280 x 1024 bodů při 60 Hz Plug&Play DDC 2B Příkon Režim zapnutí : 39 W Úsporný režim (režim 2 W spánku) Režim vypnutí 1 W Rozměry Šířka 41,65 cm a hmotnost (se sklopným Výška 42,89 cm [L1900E] 43,20 cm [L1900R], [L1900J] podstavcem) Hloubka 14,45 cm [L1900E] 14,84 cm [L1900R] 11,34 cm [L1900J] Čistá hmotnost 5,8 kg [L1900E] 6,8 kg [L1900R] 5,54 kg [L1900J] Rozsah Naklonění 0 20 naklonění Vstupní napětí 12 V 3,0 A Síťový adaptér DVE. DSA-0421S-12 1 Okolní podmínky Provozní podmínky Teplota 10 C až 35 C Vlhkost 10 % až 80 % bez kondenzace Podmínky pro skladování Teplota -20 C až 60 C Vlhkost 5 % až 90 % bez kondenzace Naklápěcí Upevněn ( ), demontován ( O ) podstavec Signálový kabel Připojen ( ), odpojen ( O ) Síťový kabel Typ pro připojení do zásuvky ve zdi nebo typ pro připojení do počítače. POZNÁMKA Informace uvedené v tomto dokumentu mohou být změněny bez předchozího upozornění. A13

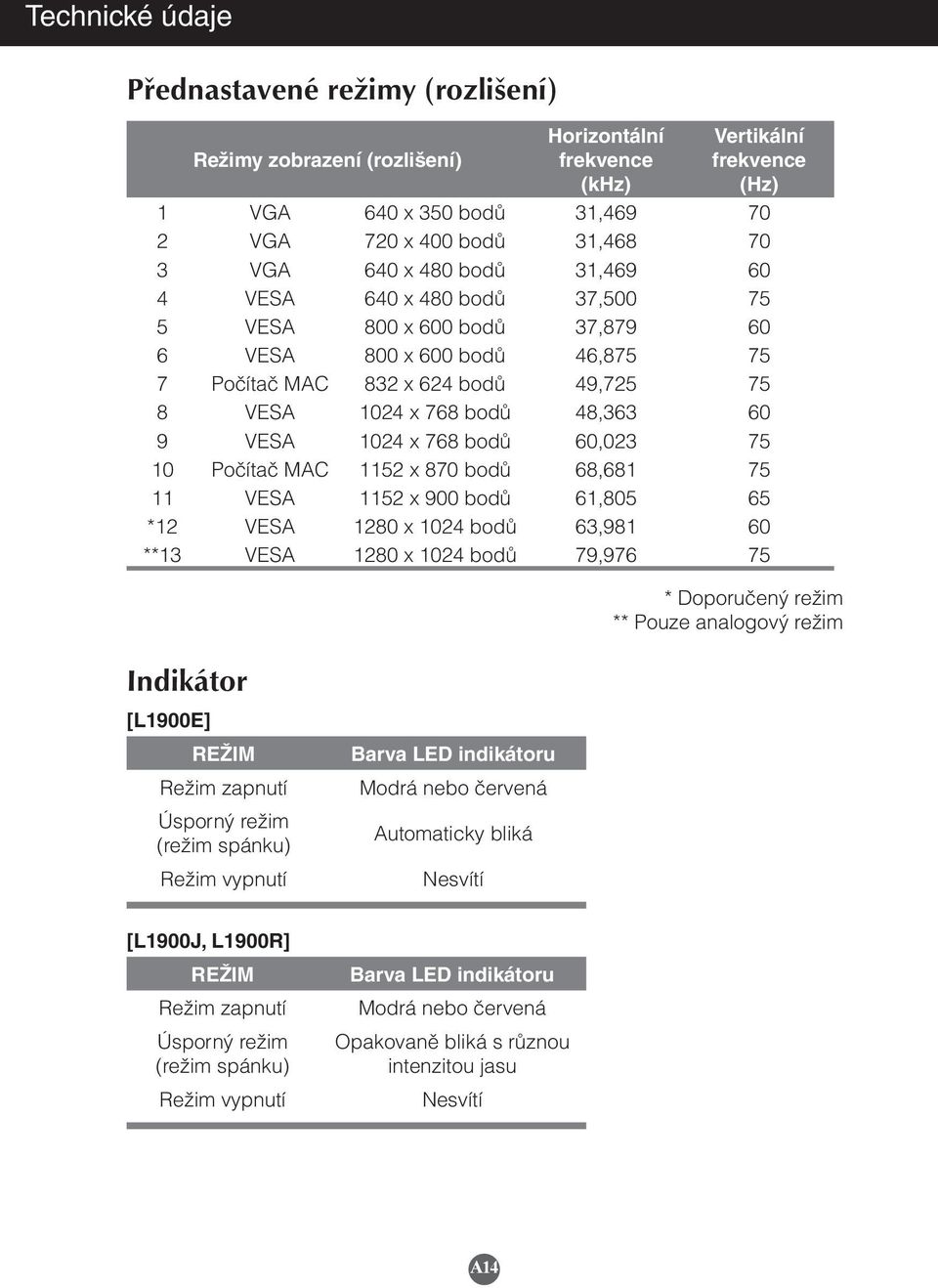

16 Technické údaje Přednastavené režimy (rozlišení) Režimy zobrazení (rozlišení) Horizontální frekvence (khz) Vertikální frekvence (Hz) 1 VGA 640 x 350 bodů 31, VGA 720 x 400 bodů 31, VGA 640 x 480 bodů 31, VESA 640 x 480 bodů 37, VESA 800 x 600 bodů 37, VESA 800 x 600 bodů 46, Počítač MAC 832 x 624 bodů 49, VESA 1024 x 768 bodů 48, VESA 1024 x 768 bodů 60, Počítač MAC 1152 x 870 bodů 68, VESA 1152 x 900 bodů 61, *12 VESA 1280 x 1024 bodů 63, **13 VESA 1280 x 1024 bodů 79, * Doporučený režim ** Pouze analogový režim Indikátor [L1900E] REŽIM Režim zapnutí Úsporný režim (režim spánku) Režim vypnutí Barva LED indikátoru Modrá nebo červená Automaticky bliká Nesvítí [L1900J, L1900R] REŽIM Režim zapnutí Úsporný režim (režim spánku) Režim vypnutí Barva LED indikátoru Modrá nebo červená Opakovaně bliká s různou intenzitou jasu Nesvítí A14

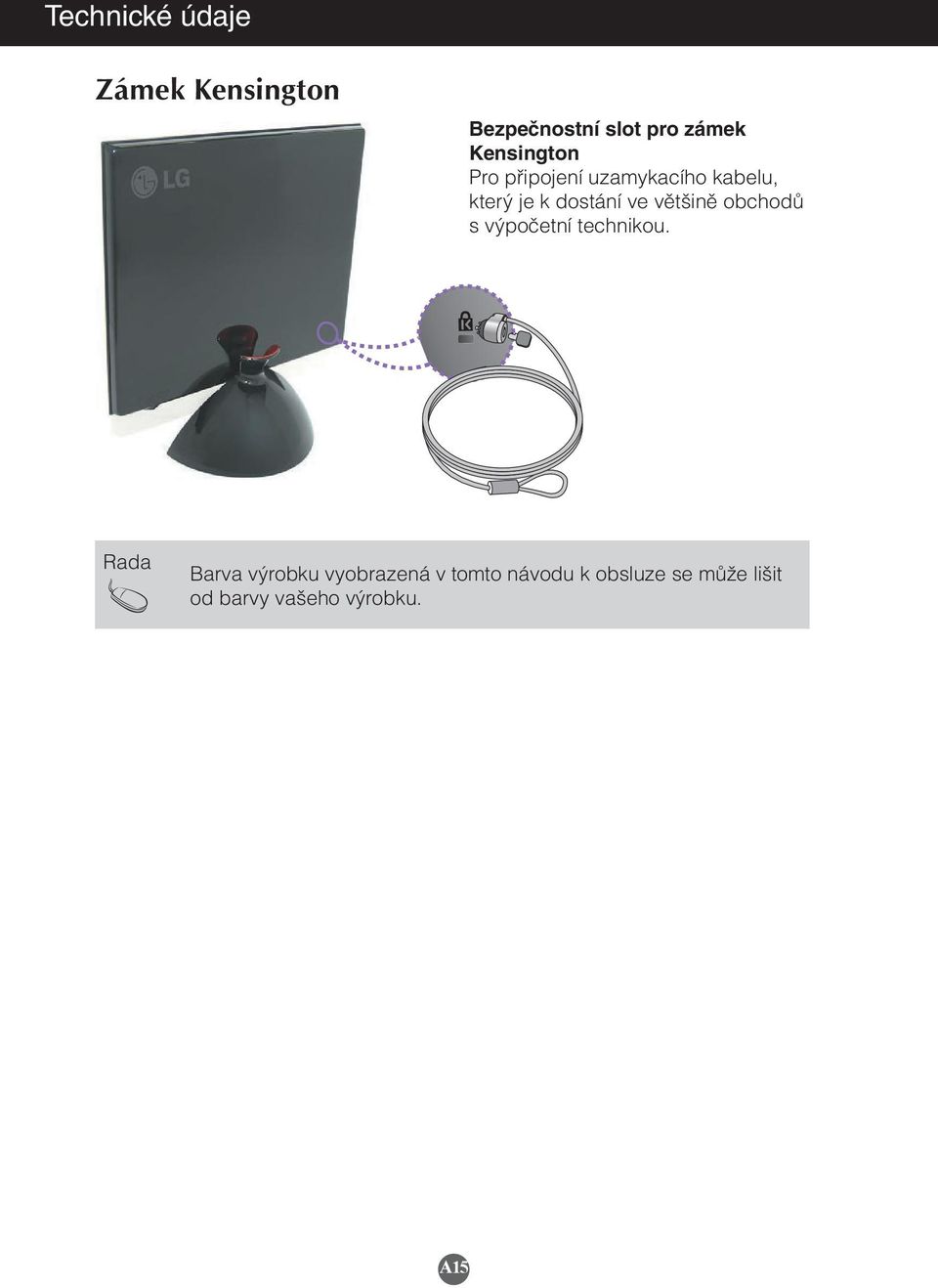

17 Technické údaje Zámek Kensington Bezpečnostní slot pro zámek Kensington Pro připojení uzamykacího kabelu, který je k dostání ve většině obchodů s výpočetní technikou. Rada Barva výrobku vyobrazená v tomto návodu k obsluze se může lišit od barvy vašeho výrobku. A15
