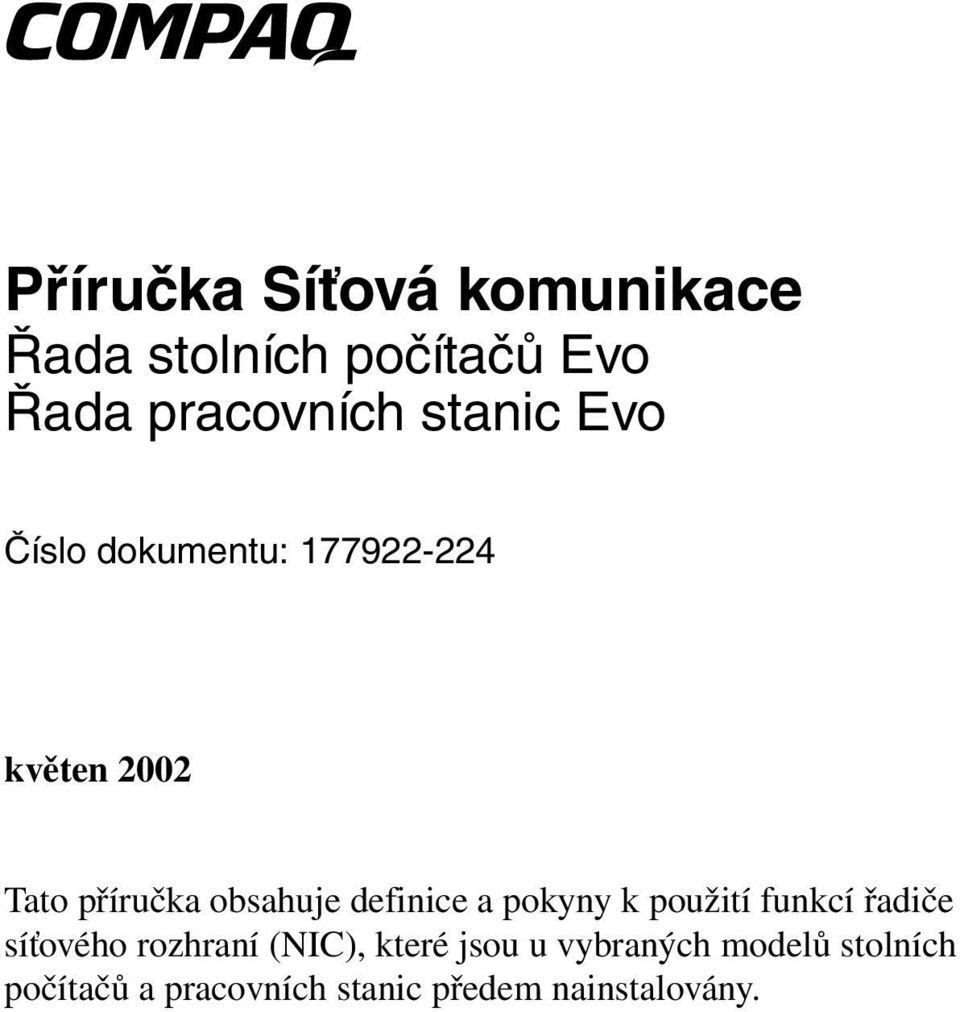

1 b Příručka Síťová komunikace Řada stolních počítačů Evo Řada pracovních stanic Evo Číslo dokumentu: květen 2002 Tato příručka obsahuje definice a pokyny k použití funkcí řadiče síťového rozhraní (NIC), které jsou u vybraných modelů stolních počítačů a pracovních stanic předem nainstalovány.

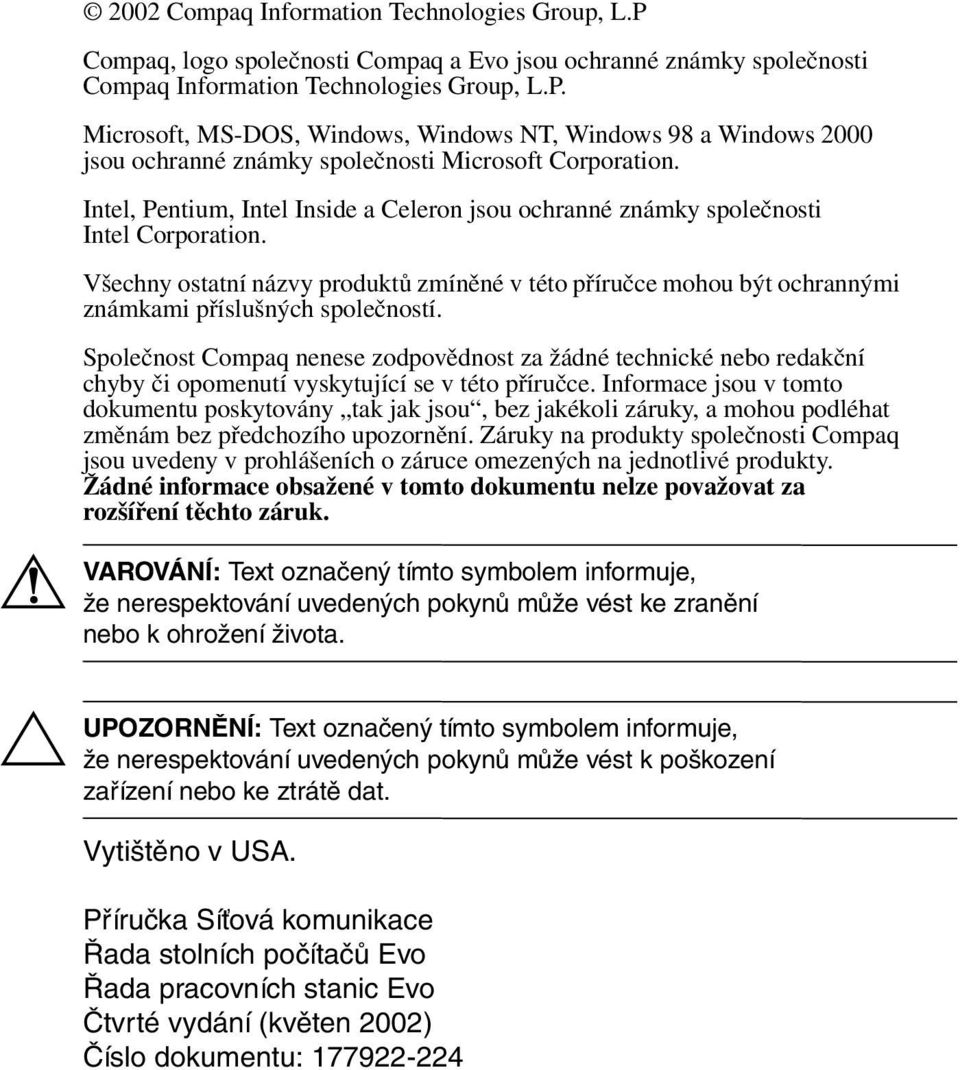

2 Å VAROVÁNÍ: Ä UPOZORNĚNÍ: 2002 Compaq Information Technologies Group, L.P Compaq, logo společnosti Compaq a Evo jsou ochranné známky společnosti Compaq Information Technologies Group, L.P. Microsoft, MS-DOS, Windows, Windows NT, Windows 98 a Windows 2000 jsou ochranné známky společnosti Microsoft Corporation. Intel, Pentium, Intel Inside a Celeron jsou ochranné známky společnosti Intel Corporation. Všechny ostatní názvy produktů zmíněné v této příručce mohou být ochrannými známkami příslušných společností. Společnost Compaq nenese zodpovědnost za žádné technické nebo redakční chyby či opomenutí vyskytující se v této příručce. Informace jsou v tomto dokumentu poskytovány tak jak jsou, bez jakékoli záruky, a mohou podléhat změnám bez předchozího upozornění. Záruky na produkty společnosti Compaq jsou uvedeny v prohlášeních o záruce omezených na jednotlivé produkty. Žádné informace obsažené v tomto dokumentu nelze považovat za rozšíření těchto záruk. Text označený tímto symbolem informuje, že nerespektování uvedených pokynů může vést ke zranění nebo k ohrožení života. Text označený tímto symbolem informuje, že nerespektování uvedených pokynů může vést k poškození zařízení nebo ke ztrátě dat. Vytištěno v USA. Příručka Síťová komunikace Řada stolních počítačů Evo Řada pracovních stanic Evo Čtvrté vydání (květen 2002) Číslo dokumentu:

3 Obsah Síťová komunikace Upozornění typu NIC Podpora funkce Wake-On-LAN (WOL) Vysvětlení kontrolek stavu sítě Dezaktivace funkcí automatického vyjednávání 802.3u Instalace síťových ovladačů Příručka Síťová komunikace iii

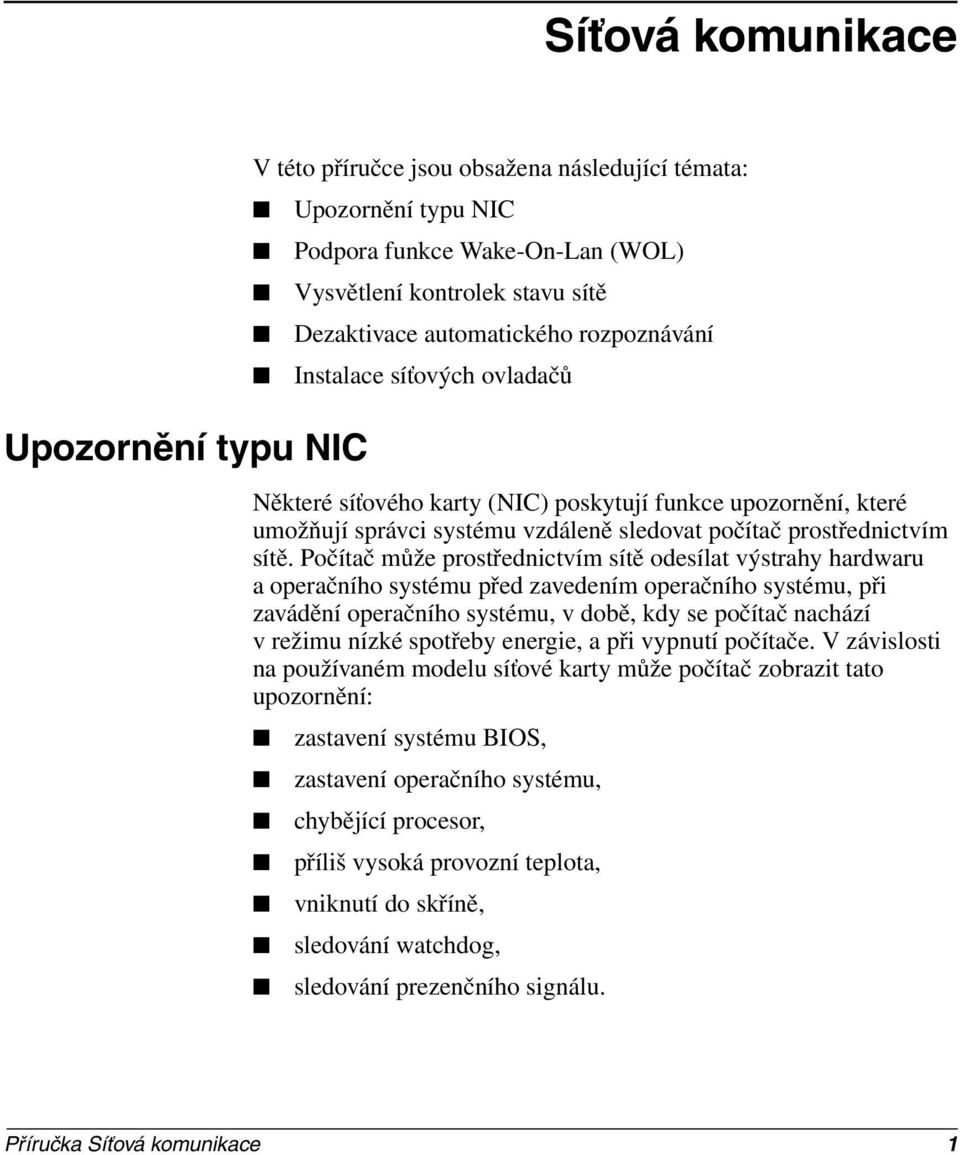

4 Upozornění typu NIC V této příručce jsou obsažena následující témata: Upozornění typu NIC Podpora funkce Wake-On-Lan (WOL) Vysvětlení kontrolek stavu sítě Dezaktivace automatického rozpoznávání Instalace síťových ovladačů Některé síťového karty (NIC) poskytují funkce upozornění, které umožňují správci systému vzdáleně sledovat počítač prostřednictvím sítě. Počítač může prostřednictvím sítě odesílat výstrahy hardwaru a operačního systému před zavedením operačního systému, při zavádění operačního systému, v době, kdy se počítač nachází v režimu nízké spotřeby energie, a při vypnutí počítače. V závislosti na používaném modelu síťové karty může počítač zobrazit tato upozornění: zastavení systému BIOS, zastavení operačního systému, chybějící procesor, příliš vysoká provozní teplota, vniknutí do skříně, sledování watchdog, sledování prezenčního signálu. Příručka Síťová komunikace 1

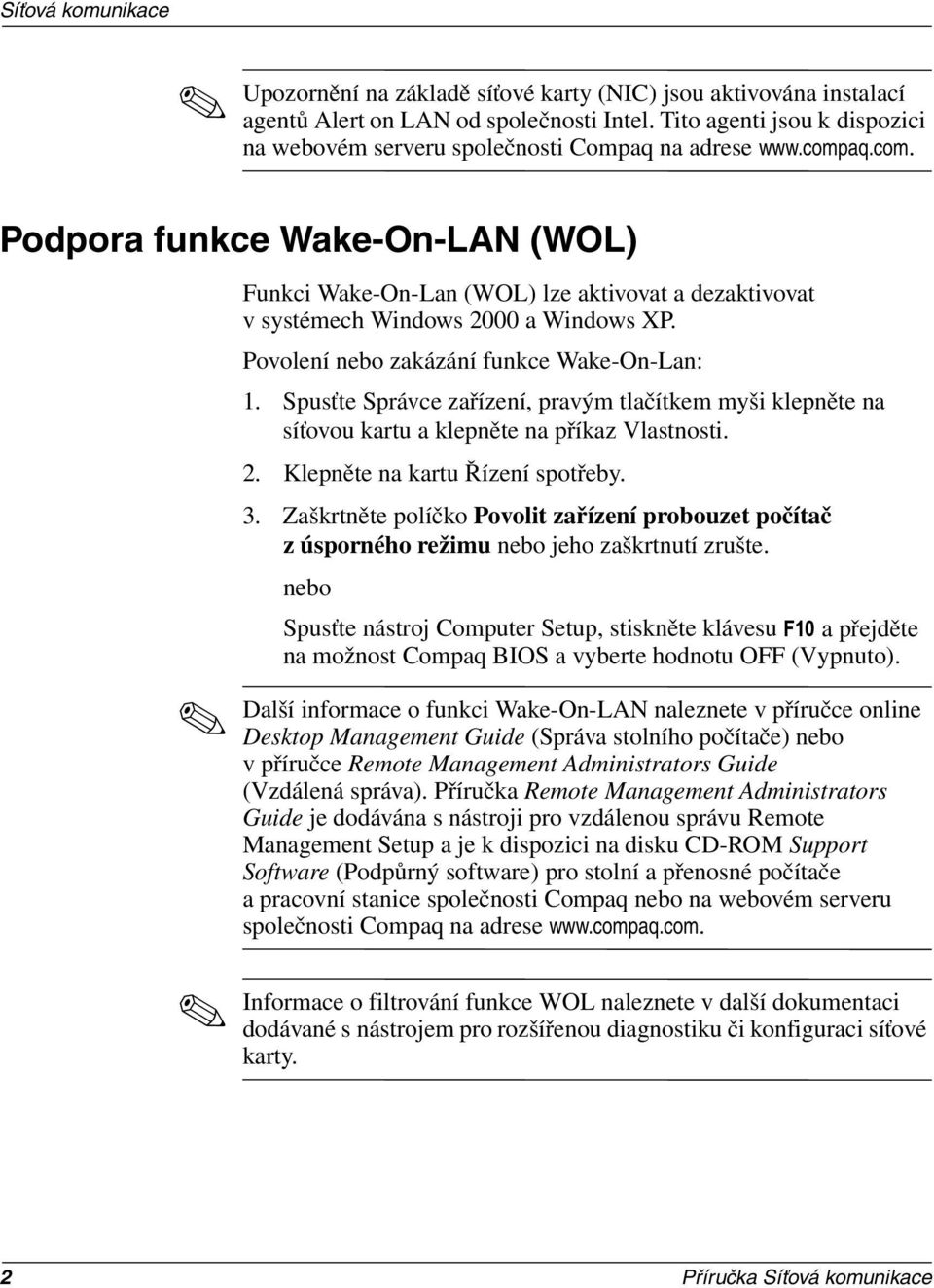

5 Upozornění na základě síťové karty (NIC) jsou aktivována instalací agentů Alert on LAN od společnosti Intel. Tito agenti jsou k dispozici na webovém serveru společnosti Compaq na adrese Podpora funkce Wake-On-LAN (WOL) Funkci Wake-On-Lan (WOL) lze aktivovat a dezaktivovat v systémech Windows 2000 a Windows XP. Povolení nebo zakázání funkce Wake-On-Lan: 1. Spusťte Správce zařízení, pravým tlačítkem myši klepněte na síťovou kartu a klepněte na příkaz Vlastnosti. 2. Klepněte na kartu Řízení spotřeby. 3. Zaškrtněte políčko Povolit zařízení probouzet počítač z úsporného režimu nebo jeho zaškrtnutí zrušte. nebo Spusťte nástroj Computer Setup, stiskněte klávesu F10 a přejděte na možnost Compaq BIOS a vyberte hodnotu OFF (Vypnuto). Další informace o funkci Wake-On-LAN naleznete v příručce online Desktop Management Guide (Správa stolního počítače) nebo v příručce Remote Management Administrators Guide (Vzdálená správa). Příručka Remote Management Administrators Guide je dodávána s nástroji pro vzdálenou správu Remote Management Setup a je k dispozici na disku CD-ROM Support Software (Podpůrný software) pro stolní a přenosné počítače a pracovní stanice společnosti Compaq nebo na webovém serveru společnosti Compaq na adrese Informace o filtrování funkce WOL naleznete v další dokumentaci dodávané s nástrojem pro rozšířenou diagnostiku či konfiguraci síťové karty. 2 Příručka Síťová komunikace

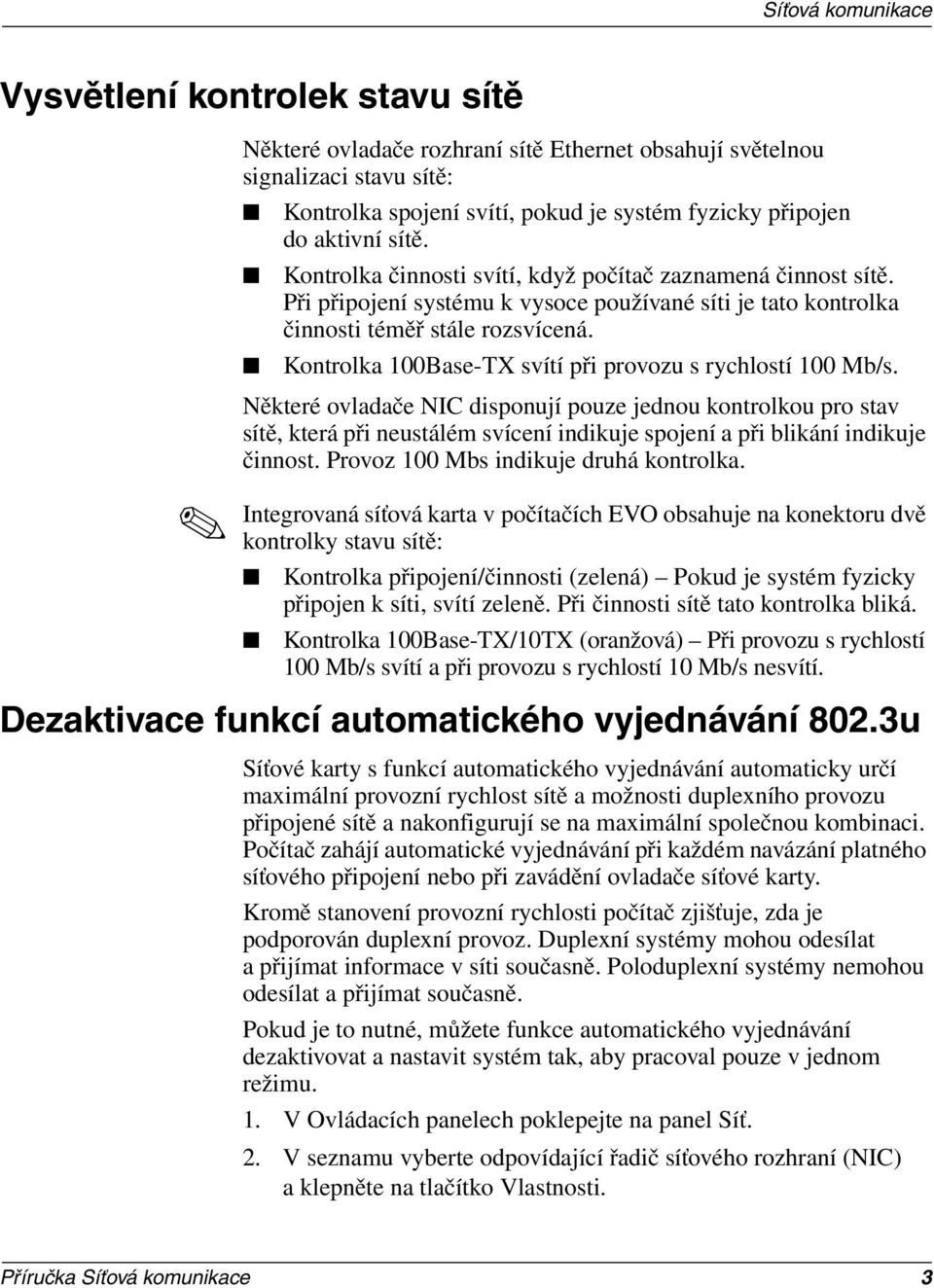

6 Vysvětlení kontrolek stavu sítě Některé ovladače rozhraní sítě Ethernet obsahují světelnou signalizaci stavu sítě: Kontrolka spojení svítí, pokud je systém fyzicky připojen do aktivní sítě. Kontrolka činnosti svítí, když počítač zaznamená činnost sítě. Při připojení systému k vysoce používané síti je tato kontrolka činnosti téměř stále rozsvícená. Kontrolka 100Base-TX svítí při provozu s rychlostí 100 Mb/s. Některé ovladače NIC disponují pouze jednou kontrolkou pro stav sítě, která při neustálém svícení indikuje spojení a při blikání indikuje činnost. Provoz 100 Mbs indikuje druhá kontrolka. Integrovaná síťová karta v počítačích EVO obsahuje na konektoru dvě kontrolky stavu sítě: Kontrolka připojení/činnosti (zelená) Pokud je systém fyzicky připojen k síti, svítí zeleně. Při činnosti sítě tato kontrolka bliká. Kontrolka 100Base-TX/10TX (oranžová) Při provozu s rychlostí 100 Mb/s svítí a při provozu s rychlostí 10 Mb/s nesvítí. Dezaktivace funkcí automatického vyjednávání 802.3u Síťové karty s funkcí automatického vyjednávání automaticky určí maximální provozní rychlost sítě a možnosti duplexního provozu připojené sítě a nakonfigurují se na maximální společnou kombinaci. Počítač zahájí automatické vyjednávání při každém navázání platného síťového připojení nebo při zavádění ovladače síťové karty. Kromě stanovení provozní rychlosti počítač zjišťuje, zda je podporován duplexní provoz. Duplexní systémy mohou odesílat a přijímat informace v síti současně. Poloduplexní systémy nemohou odesílat a přijímat současně. Pokud je to nutné, můžete funkce automatického vyjednávání dezaktivovat a nastavit systém tak, aby pracoval pouze v jednom režimu. 1. V Ovládacích panelech poklepejte na panel Síť. 2. V seznamu vyberte odpovídající řadič síťového rozhraní (NIC) a klepněte na tlačítko Vlastnosti. Příručka Síťová komunikace 3

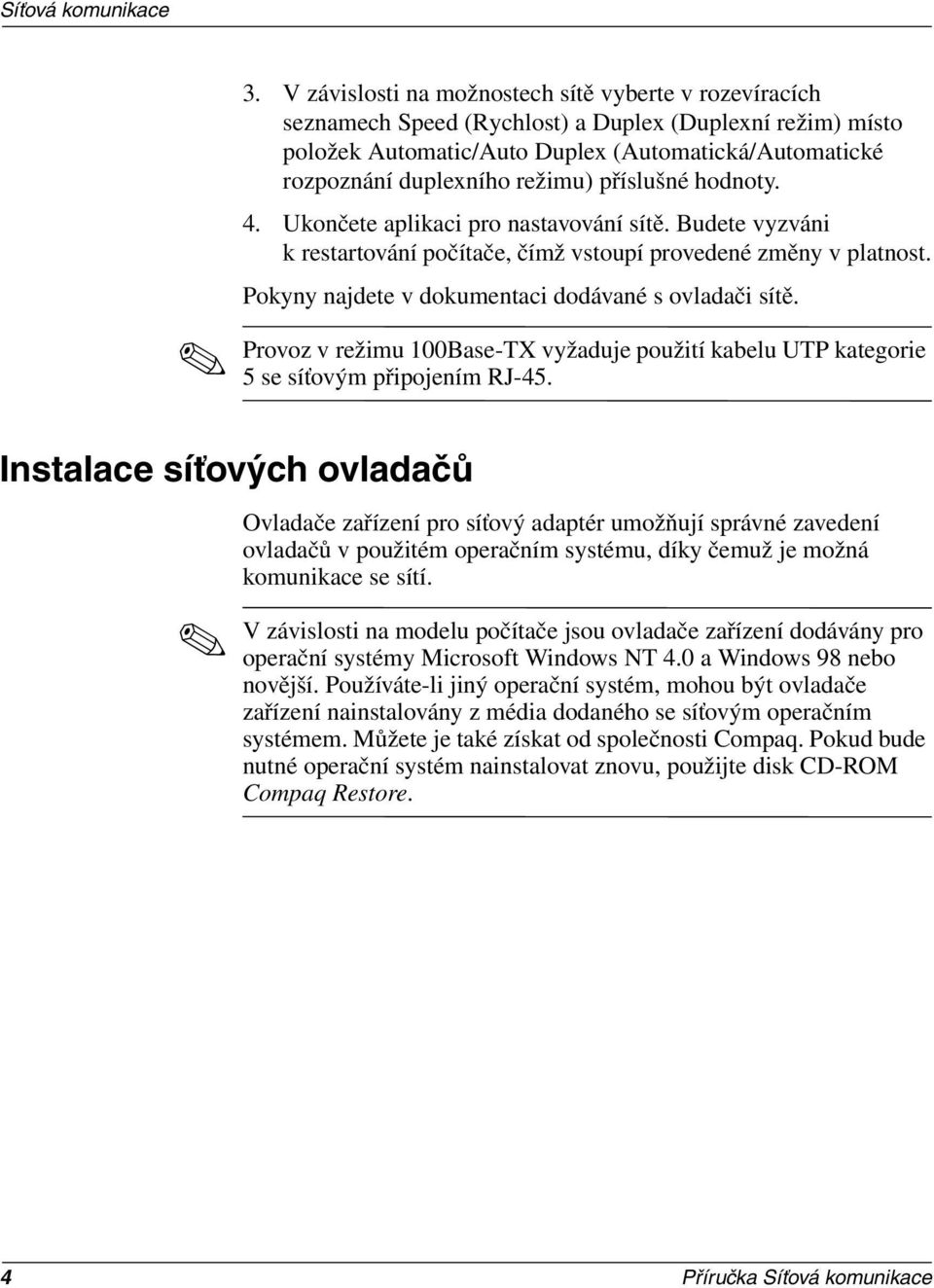

7 3. V závislosti na možnostech sítě vyberte v rozevíracích seznamech Speed (Rychlost) a Duplex (Duplexní režim) místo položek Automatic/Auto Duplex (Automatická/Automatické rozpoznání duplexního režimu) příslušné hodnoty. 4. Ukončete aplikaci pro nastavování sítě. Budete vyzváni k restartování počítače, čímž vstoupí provedené změny v platnost. Pokyny najdete v dokumentaci dodávané s ovladači sítě. Provoz v režimu 100Base-TX vyžaduje použití kabelu UTP kategorie 5 se síťovým připojením RJ-45. Instalace síťových ovladačů Ovladače zařízení pro síťový adaptér umožňují správné zavedení ovladačů v použitém operačním systému, díky čemuž je možná komunikace se sítí. V závislosti na modelu počítače jsou ovladače zařízení dodávány pro operační systémy Microsoft Windows NT 4.0 a Windows 98 nebo novější. Používáte-li jiný operační systém, mohou být ovladače zařízení nainstalovány z média dodaného se síťovým operačním systémem. Můžete je také získat od společnosti Compaq. Pokud bude nutné operační systém nainstalovat znovu, použijte disk CD-ROM Compaq Restore. 4 Příručka Síťová komunikace
