1 - 1 - TECHNICKÁ ZPRÁVA POŽÁRNÍ OCHRANY POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ Akce: Stavební úpravy rodinného domu Adresa: Fügnerova 1764, Dobřichovice Zpracovatel: A.D.U. atelier s. r. o. Ing. arch. Květuše Berková, ČKA 3817

2 Všeobecné údaje ( 41, odst. 2, písm. a) Vyhl. MV č. 246/2001 Sb.): Předmětem této technické zprávy požární ochrany je posouzení rekonstrukce objektu rodinného domu z hlediska požární bezpečnosti pro potřebu dokumentace v rámci stavebního řízení. Tato technická zpráva požární ochrany je zpracována pouze textovou formou. Odpovídá to jednoduchosti předmětné akce ve stupni projektové dokumentace DSP. Rekonstrukce objektu bude posuzována podle následujících norem a předpisů: ČSN Požární bezpečnost staveb. Nevýrobní objekty. ČSN Požární bezpečnost staveb. Změny staveb. ČSN Požární bezpečnost staveb. Budovy pro bydlení a ubytování. ČSN Požární bezpečnost staveb. Obsazení objektu osobami. ČSN Požární bezpečnost staveb. Požární odolnost stavebních konstrukcí. ČSN Požární bezpečnost staveb. Zásobování požární vodou. ČSN Požární bezpečnost staveb. Společná ustanovení. ČSN Požární bezpečnost staveb. Ochrana staveb proti šíření požáru VZT zařízením ČSN Požární bezpečnost lokálních spotřebičů a zdrojů tepla Vyhl. MV č. 246/2001 Sb. o požární prevenci, v platném znění Vyhl. č. 23/2008 Sb. o technických podmínkách požární ochrany staveb, v platném znění K dispozici byly dále tyto podklady předané projektantem: - půdorysy, pohledy, řezy objektu, situace, arch. Berková, květen 2015 Projektová dokumentace jednotlivých profesí nebyla k dispozici. Majetkově - právní vztahy mezi jednotlivými subjekty dotčenými stavbou nebyly zpracovateli této zprávy v době zpracování známy. Tato technická zpráva požární ochrany obsahuje veškeré náležitosti pro Požárně bezpečnostní řešení obsažené v 41, odst. 2 Vyhl. MV č. 246/2001 Sb. Celá akce bude posuzována dle ČSN a ČSN Z hlediska ČSN , čl. 2.5 je posuzovaný rodinný dům zařazen do skupiny budov OB 1 (max. 3 obytné buňky). 2. Konstrukční a dispoziční řešení ( 41, odst. 2, písm. b) Vyhl. MV č. 246/2001 Sb.): Jedná se o stávající objekt, kdy původní objekt sloužící pro bydlení bude rekonstruován. Samostatně stojící RD se nachází na vlastním pozemku. Objekt má 2 nadzemní podlaží a je částečně podsklepený. Z hlediska dispozice dojde v přízemí k úpravě schodišťové haly, místnost v severozápadním rohu objektu bude rozdělena na koupelnu a kuchyň, obývací pokoj se zvětší na úkor pracovny. V ložnici bude přidána příčka, která opticky oddělí šatnu. Tato ložnice bude mít vlastní koupelnu. Do původní přístavby na severní straně bude nově umístěna prádelna a komora, stávající zádveří se zvětší. Sklepní prostory budou zachovány.

3 - 3 - Dispoziční úpravy podkroví: nová koupelna, obývací pokoj z části dnešní půdy, nová ložnice, rozšíření dveří, střešní okna. Z hlediska vnějšího vzhledu dojde jen k malým úpravám: budou repasována veškerá okna, okna v zimní zahradě budou nahrazena novými dřevěnými okny s dvojskly, budou osazeny nové vchodové dveře. V severním průčelí objektu budou v přízemí sjednoceny velikosti malých otvorů (v přístavbě) do prádelny, komory a zádveří. Dojde k osazení 7 ks střešních oken. Ve všech prostorách objektu jsou situovány pouze prostory související s bydlením. Konstrukce: Stávající stěny jsou z cihelného zdiva. Stropy nad sklepem jsou tvořeny klenbami (pod zimní zahradou panely), nad přízemím jsou stropy dřevěné. Střešní plášť nad půdou tvoří jen latě a keramické tašky, skladba nad schodištěm a pokoji je doplněna o 120 mm min. vaty (mezi krokvemi) a podhledem. Je navržena oprava pláště zimní zahrady se zateplením, při zachování stávající nosné konstrukce. Příp. nové části stěn budou vyzděny z keramických tvarovek. Střecha je valbová a polovalbová, konstrukce dřevěná s celoplošným SDK podhledem. Krytina bude nespalná - tašková. Klempířské prvky budou provedeny v titanzinku. Celý objekt je postaven zčásti z nehořlavých materiálů, tj. konstrukce smíšené. Požární výška objektu je určena v souladu s čl ČSN , a to: h = 3,5 m. Jako první nadzemní podlaží je v souladu s čl a čl a) ČSN určeno 1. nadzemní podlaží. (1.NP, ± 0,00). V této úrovni je východ z objektu a směřuje sem i hlavní přístupová komunikace pro případný zásah. Celková zastavěná plocha objektu RD je 190 m 2 3. Rozdělení do požárních úseků ( 41, odst. 2, písm. c) Vyhl. MV č. 246/2001 Sb.): PÚ 1 - celý objekt, tj. všechny obytné prostory domu včetně jeho příslušenství (dům mohou tvořit až 3 obytné buňky, které dle čl. 2.6 a) 2) ČSN budou tvořit jediný požární úsek) budou tvořit jediný samostatný požární úsek. Příslušnými ČSN není taxativní požadavek na další dělení těchto prostor do samostatných požárních úseků. 4. Koncepce řešení požární bezpečnosti, požární riziko - výpočtové požární zatížení ( 41, odst. 2, písm. d) Vyhl. MV č. 246/2001 Sb.): Obytná buňka rodinný dům skupiny OB 1: Dle ČSN je objekt zařazen do skupiny OB 1, s použitím čl b) ČSN se bez dalšího průkazu zařazuje do II. stupně požární bezpečnosti

4 Požární bezpečnost a velikost požárních úseků ( 41, odst. 2, písm. d) Vyhl. MV č. 246/2001 Sb.): Dle čl b) ČSN je požární úsek zařazen takto: PÚ 1 obytná buňka do II. stupně požární bezpečnosti Mezní velikost požárního úseku obytné buňky se nestanovuje. 6. Posouzení požární odolnosti stavebních konstrukcí ( 41, odst. 2, písm. e),f) Vyhl. MV č. 246/2001 Sb.): Požadovaná požární odolnost jednotlivých stavebních konstrukcí dle ČSN pro požadovaný SPB (podzemní /nadzemní /poslední nadzemní podlaží) s ohledem na ČSN : II. SPB III. SPB IV. SPB požární stěny a požární EI 45DP1/30/ /45/30 DP1 90/60/30 DP1 stropy požární uzávěry otvorů EW 30DP1 /15 D3 30DP1/DP3/15 45DP1/30DP3 DP3 obvodové stěny zajišť. REW 45DP1/30/ /45/30 DP1 90/60/30 DP1 stabilitu objektu nosné konstrukce uvnitř PÚ R 45DP1/30/15 60/45/30 DP1 90/60/30 DP1 nosné konstrukce vně PÚ R nosné konstrukce střech RE konstrukce schodišť uvnitř R - 15 DP3 15 DP3 PÚ výtah. a instal. šachty : konstr/uzávěry REI/ EI-C 30/15 DP2 30/15 DP1 30/15 DP1 Posouzení stavebních konstrukcí je provedeno dle publikace: Hodnoty požární odolnosti stavebních konstrukcí podle Eurokódů, PAVUS, a.s., 2009: Svislé a vodorovné nosné konstrukce Pro konstrukce z cihelného zdiva, resp. ze zdiva na bázi keramické cihly: Tab : Požárně dělící nosné konstrukce (kriterium REI): - pálený zdící prvek, objem dutin do 25 %, obj. hmotnost kg.m 3, tl. neomítané části min. 100 mm odolnost 60 minut - pálený zdící prvek, objem dutin do %, obj. hmotnost kg.m 3, tl. neomítané části min. 100 mm odolnost 60 minut Pro konstrukce z pórobetonových tvárnic: Tab : Požárně dělící nosné konstrukce (kriterium REI): - zdící prvek, objem dutin do 25 %, obj. hmotnost kg.m 3, tl. neomítané části min. 140 mm odolnost 60 minut - zdící prvek, objem dutin do 25 %, obj. hmotnost kg.m 3, tl. neomítané části min. 150 mm odolnost 60 minut Vodorovné nosné konstrukce jsou beze změn a není do nich jakkoliv zasahováno.

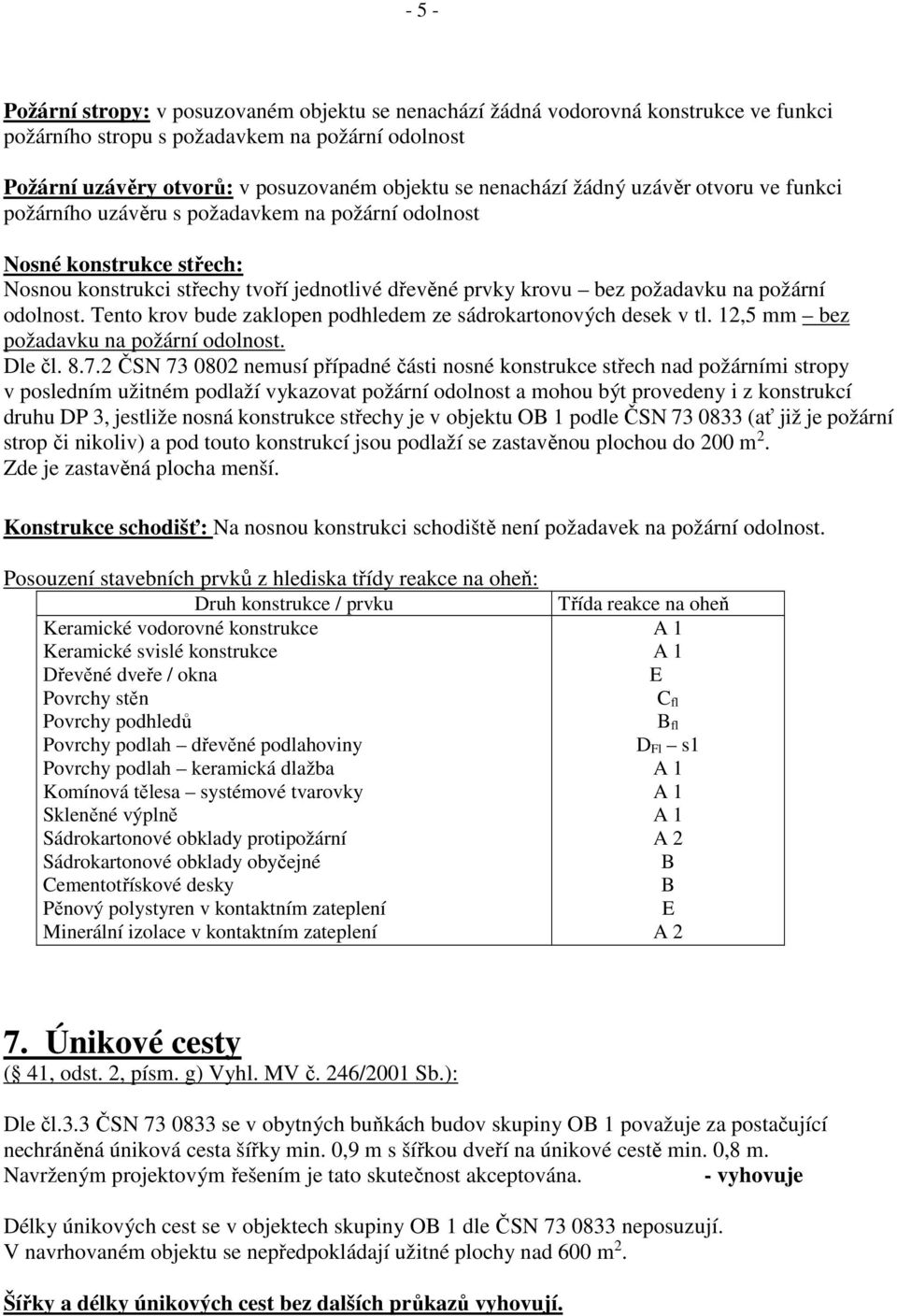

5 - 5 - Požární stropy: v posuzovaném objektu se nenachází žádná vodorovná konstrukce ve funkci požárního stropu s požadavkem na požární odolnost Požární uzávěry otvorů: v posuzovaném objektu se nenachází žádný uzávěr otvoru ve funkci požárního uzávěru s požadavkem na požární odolnost Nosné konstrukce střech: Nosnou konstrukci střechy tvoří jednotlivé dřevěné prvky krovu bez požadavku na požární odolnost. Tento krov bude zaklopen podhledem ze sádrokartonových desek v tl. 12,5 mm bez požadavku na požární odolnost. Dle čl ČSN nemusí případné části nosné konstrukce střech nad požárními stropy v posledním užitném podlaží vykazovat požární odolnost a mohou být provedeny i z konstrukcí druhu DP 3, jestliže nosná konstrukce střechy je v objektu OB 1 podle ČSN (ať již je požární strop či nikoliv) a pod touto konstrukcí jsou podlaží se zastavěnou plochou do 200 m 2. Zde je zastavěná plocha menší. Konstrukce schodišť: Na nosnou konstrukci schodiště není požadavek na požární odolnost. Posouzení stavebních prvků z hlediska třídy reakce na oheň: Druh konstrukce / prvku Keramické vodorovné konstrukce Keramické svislé konstrukce Dřevěné dveře / okna Povrchy stěn Povrchy podhledů Povrchy podlah dřevěné podlahoviny Povrchy podlah keramická dlažba Komínová tělesa systémové tvarovky Skleněné výplně Sádrokartonové obklady protipožární Sádrokartonové obklady obyčejné Cementotřískové desky Pěnový polystyren v kontaktním zateplení Minerální izolace v kontaktním zateplení Třída reakce na oheň E C fl B fl D Fl s1 A 2 B B E A 2 7. Únikové cesty ( 41, odst. 2, písm. g) Vyhl. MV č. 246/2001 Sb.): Dle čl.3.3 ČSN se v obytných buňkách budov skupiny OB 1 považuje za postačující nechráněná úniková cesta šířky min. 0,9 m s šířkou dveří na únikové cestě min. 0,8 m. Navrženým projektovým řešením je tato skutečnost akceptována. - vyhovuje Délky únikových cest se v objektech skupiny OB 1 dle ČSN neposuzují. V navrhovaném objektu se nepředpokládají užitné plochy nad 600 m 2. Šířky a délky únikových cest bez dalších průkazů vyhovují.

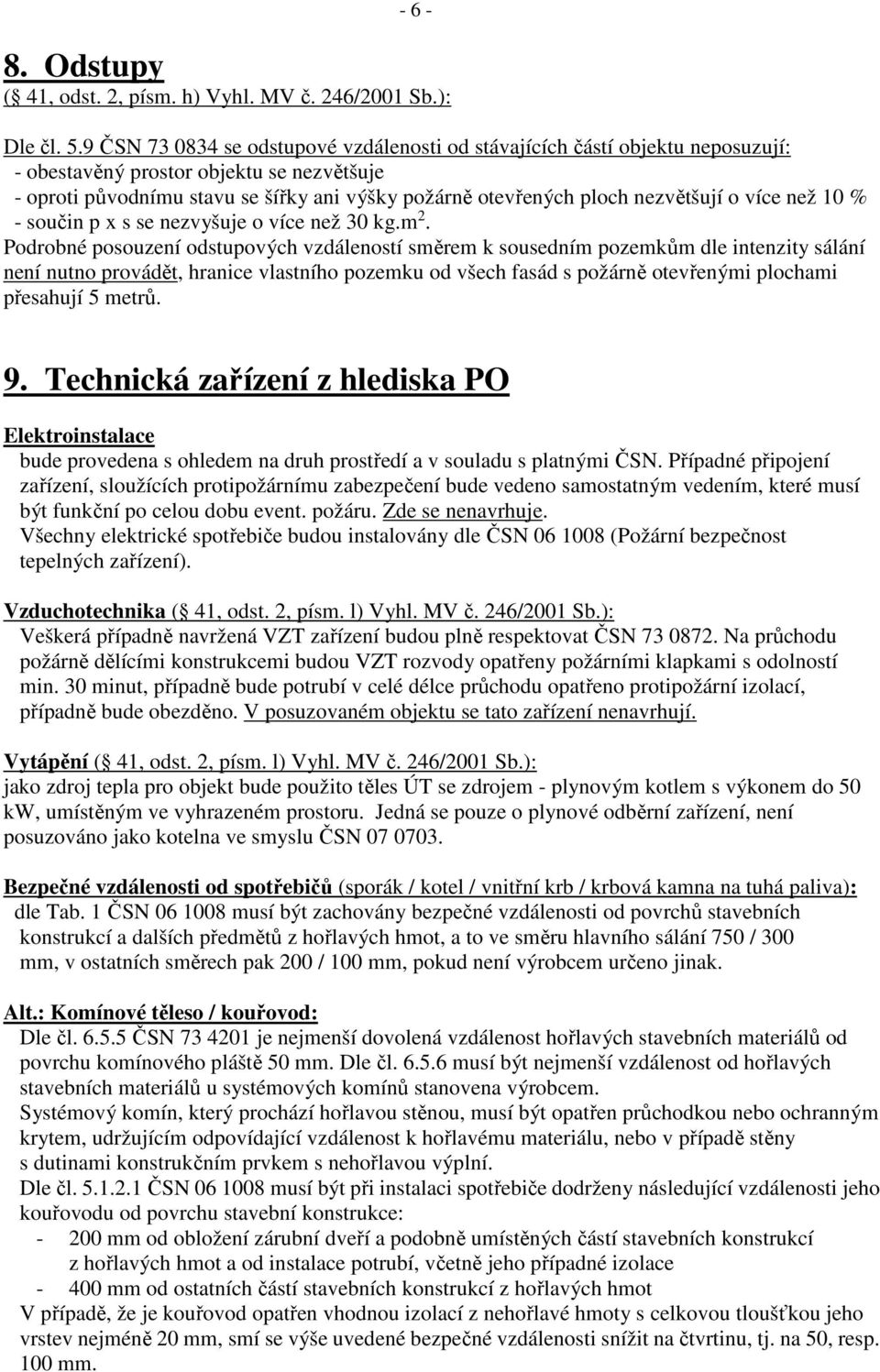

6 Odstupy ( 41, odst. 2, písm. h) Vyhl. MV č. 246/2001 Sb.): Dle čl. 5.9 ČSN se odstupové vzdálenosti od stávajících částí objektu neposuzují: - obestavěný prostor objektu se nezvětšuje - oproti původnímu stavu se šířky ani výšky požárně otevřených ploch nezvětšují o více než 10 % - součin p x s se nezvyšuje o více než 30 kg.m 2. Podrobné posouzení odstupových vzdáleností směrem k sousedním pozemkům dle intenzity sálání není nutno provádět, hranice vlastního pozemku od všech fasád s požárně otevřenými plochami přesahují 5 metrů. 9. Technická zařízení z hlediska PO Elektroinstalace bude provedena s ohledem na druh prostředí a v souladu s platnými ČSN. Případné připojení zařízení, sloužících protipožárnímu zabezpečení bude vedeno samostatným vedením, které musí být funkční po celou dobu event. požáru. Zde se nenavrhuje. Všechny elektrické spotřebiče budou instalovány dle ČSN (Požární bezpečnost tepelných zařízení). Vzduchotechnika ( 41, odst. 2, písm. l) Vyhl. MV č. 246/2001 Sb.): Veškerá případně navržená VZT zařízení budou plně respektovat ČSN Na průchodu požárně dělícími konstrukcemi budou VZT rozvody opatřeny požárními klapkami s odolností min. 30 minut, případně bude potrubí v celé délce průchodu opatřeno protipožární izolací, případně bude obezděno. V posuzovaném objektu se tato zařízení nenavrhují. Vytápění ( 41, odst. 2, písm. l) Vyhl. MV č. 246/2001 Sb.): jako zdroj tepla pro objekt bude použito těles ÚT se zdrojem - plynovým kotlem s výkonem do 50 kw, umístěným ve vyhrazeném prostoru. Jedná se pouze o plynové odběrní zařízení, není posuzováno jako kotelna ve smyslu ČSN Bezpečné vzdálenosti od spotřebičů (sporák / kotel / vnitřní krb / krbová kamna na tuhá paliva): dle Tab. 1 ČSN musí být zachovány bezpečné vzdálenosti od povrchů stavebních konstrukcí a dalších předmětů z hořlavých hmot, a to ve směru hlavního sálání 750 / 300 mm, v ostatních směrech pak 200 / 100 mm, pokud není výrobcem určeno jinak. Alt.: Komínové těleso / kouřovod: Dle čl ČSN je nejmenší dovolená vzdálenost hořlavých stavebních materiálů od povrchu komínového pláště 50 mm. Dle čl musí být nejmenší vzdálenost od hořlavých stavebních materiálů u systémových komínů stanovena výrobcem. Systémový komín, který prochází hořlavou stěnou, musí být opatřen průchodkou nebo ochranným krytem, udržujícím odpovídající vzdálenost k hořlavému materiálu, nebo v případě stěny s dutinami konstrukčním prvkem s nehořlavou výplní. Dle čl ČSN musí být při instalaci spotřebiče dodrženy následující vzdálenosti jeho kouřovodu od povrchu stavební konstrukce: mm od obložení zárubní dveří a podobně umístěných částí stavebních konstrukcí z hořlavých hmot a od instalace potrubí, včetně jeho případné izolace mm od ostatních částí stavebních konstrukcí z hořlavých hmot V případě, že je kouřovod opatřen vhodnou izolací z nehořlavé hmoty s celkovou tloušťkou jeho vrstev nejméně 20 mm, smí se výše uvedené bezpečné vzdálenosti snížit na čtvrtinu, tj. na 50, resp. 100 mm.

7 Zařízení pro protipožární zásah Příjezd ( 41, odst. 2, písm. j) Vyhl. MV č. 246/2001 Sb.) požárních vozidel až do blízkosti objektu je možný po stávajících veřejných komunikacích až ke vjezdu k objektu. Do těchto vzdáleností jsou navrženy přístupové, minimálně jednopruhové zpevněné místní komunikace se šířkou vozovky minimálně 3,0 metru s poloměrem při napojení na veřejnou komunikaci Rmin = 7 m. K objektu vede řádná přístupová komunikace, kterou lze využívat po celý rok, nemusí být projektovým způsobem navržen způsob protipožárního zásahu a hasicí prostředky, vycházející z konkrétních podmínek. Zásobování požární vodou ( 41, odst. 2, písm. i) Vyhl. MV č. 246/2001 Sb.): -vnitřní odběrní místa: Pro objekty rodinných domů se vnitřní odběrní místa v souladu s ČSN nezřizují. - vnější odběrní místa: jedná se o stávající objekt se stávajícími zdroji požární vody. Lze použít stávající vnější odběrní místa v přilehlých komunikacích, skutečná vzdálenost je menší než limitní dle ČSN Požadavky dle tabulky 2 ČSN : minimální odběr 4 l/s, při doporučené rychlosti ν = 0,8 m/s, minimálním přetlaku 0,2 MPa a potrubí DN 80 mm. Nejbližší vnější odběrní místo je ve vzdálenosti do 150 m od objektu, v přilehlé komunikaci. Dále ve vzdálenosti 250 metrů řeka Berounka. Zařízení autonomní detekce: V souladu s vyhl. č. 23/2008 Sb. budou prostory rodinného domu vybaveny zařízením autonomní detekce a signalizace autonomními hlásiči kouře podle ČSN EN Použití hlásičů požáru dle ČSN EN 54 se nenavrhuje. Toto zařízení musí být umístěno v části bytu vedoucí směrem k východu z bytu - v nejvyšším místě společné chodby. Jedná li se o byt s půdorysnou plochou větší než 150 m 2 a v mezonetových bytech, musí být umístěno další zařízení v jiné vhodné části bytu. Zde budou čidla rozmístěna takto: 1.NP hala (1.02), 2.NP hala (2.01). Přenosné hasicí přístroje ( 41, odst. 2, písm. k) Vyhl. MV č. 246/2001 Sb.): v objektu RD bude v souladu s Vyhl. č. 23/2008 Sb. a s čl ČSN , příl.i pro první zásah na vhodném místě osazen 1 x PHP s hasicí schopností nejméně 34A. 11. Závěr Uvedené stavební úpravy rodinného domu nejsou v rozporu s příslušnými ČSN a s požární bezpečností staveb, vztahující se k posuzovaným prostorám za předpokladu splnění závěrů a podmínek vyplývajících z této zprávy. Veškeré změny oproti schválenému řešení požární bezpečnosti stavby je nutno předem konzultovat s projektantem požární bezpečnosti stavby a následně i s místně příslušným oddělením HZS. Tato technická zpráva obsahuje všechny potřebné údaje v rozsahu požárně bezpečnostního řešení, vyplývajícího z ustanovení 41, odst. 2 Vyhl. č. 246/2001, v rozsahu pro stavební řízení. Praha, květen 2015
