1 AUDIS strategický nástroj vzájemné komunikace mezi managementem společnosti, odbornými pracovníky i zástupci zaměstnanc stnanců

2 Dopravní podnik hl. m. Prahy a.s. Jednotka Provoz Autobusy odbor Řízení provozu oddělení Řídící systémy Řídící a informační ní systém autobusů AUDIS Michal Nohejl

3 Úvod Přenos dat pro Řídící a informační systém AUDIS. Základní funkce systému AUDIS. Přenos dat z vozidla (SDS) v systému AUDIS. Přenos dat na vozidlo (SDS) v systému AUDIS. Zobrazení aktuální polohy na lince 136 a průjezd zastávkami. Automatizovaná kontrola systémem AUDIS. Zobrazení polohy autobusu do mapy. Podrobnosti o datovém spojení autobusu. Zasílání příkazů (SDS) do autobusu. Přehled o celkové komunikaci systému AUDIS. Historie dodržení JŘ vybraného autobusu. Historie pohybu vybraného autobusu zobrazení v mapě. Závěr.

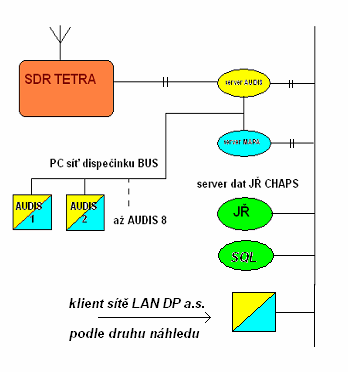

4 Přenos dat pro řídící a informační ní systém AUDIS zapojení technologických zařízení v autobusech schéma PC sítě, zapojení dispečerských pracovišť AUDIS - dispečer

5 Základní funkce systému AUDIS sleduje a vyhodnocuje polohu autobusu v reálném čase, kontroluje dodržování jízdního řádu, oznámí dispečerovi jízdu mimo stanovenou trasu, zobrazí polohu vozu do mapy, zajišťuje oboustrannou datovou komunikaci mezi vozidlem a dispečerem, umožňuje zasílání příkazů do autobusů, prostřednictvím SDS zpráv, zajišťuje komunikaci a řízení pro ostatní zařízení a technologie, zajišťuje distribuci přesného času a jeho sledování pro všechny technologie, včetně autobusů zajišťuje archivaci získaných dat, a jejich následné zobrazení

6 Základní funkce systému AUDIS - novinky březen b 2009 sleduje pohyb vybraného vozidla v reálném čase (10 vteřin), sledování nečinnosti pořadí na linkách (T + 10 minut), nové okno dob řízení vozů na lince, úprava nastavení filtru C+F zasílání zpráv, filtr výběru garáží, úplný seznam činností pořadí na lince (výjezd, nájezd na linku, přejezdy, střídání, přestávky, atd.) F8, hlídání a zobrazování garancí typů autobusů, tisk sestav porušení garancí, zasílání chybových hlášek SMS systému AUDIS systémovému dohledu, zasílání přístupových SMS kódů pro Web klienty, nové ikony chyb:

7 Přenos dat z vozidla v systému AUDIS číslo zastávky - přenáší se: (č. zastávky, odchylka od JŘ, čas palubního počítače /PP/, dle nastavení SW RCA GPS paket), číslo konečné zastávky - přenáší se: (č. konečné zastávky, odchylka od JŘ, čas PP, vždy GPS paket) přihlášení vozidla - přenáší se: (evidenční číslo vozidla, číslo garáže, číslo linky, pořadí, verze RCA, verze dat JŘ v PP, stav OIS,vždy GPS paket) číslo řidiče - přenáší se: po načtení čtečkou přenos kódu čipové karty řidiče, žádost o hovor - přenáší se: (číslo volaného pracoviště dispečinku, čas PP v případě EMERGENCY, vždy GPS paket) stavová zpráva na dispečink - přenáší se: význam bude upřesněn po realizaci úprav v SW AUDIS, připraveno k odesílání z vozidla, přepnutí skupiny v radiostanici vozidla - přenáší se se index nastavené hovorové skupiny, potvrzení nastavení cílové zastávky na panelech autobusu - přenáší se: (kód po dálkovém nastavení Audisem, jako potvrzení), GPS paket - přenáší se: (na vyžádání AUDISEM),

8 Přenos dat na vozidlo v systému AUDIS hlasové hlášení z hlásiče ve vozidle - přenáší se: (směr AUDIO, k cestujícím do vozidla, křidiči, k ven před vozidlo, kód hlášení) zápis evidenčního čísla autobusu a garáže do PP (palubního počítače) - přenáší se: (evidenční číslo autobusu, číslo garáže) zápis čísla linky, pořadí a provozního dne na lince do PP - SLUŽBA přenáší se: (číslo linky, pořadí ne lince, provozní den) přihlášení znovu do systému - přenáší se: (vozidlo odpoví úplnou informací přihlášení vozidla ) příkaz na přepnutí radiové skupiny v radiostanici vozidla - přenáší se: (index hovorové skupiny radiostanice ve vozidle) zápis cílové zastávky na panely autobusu - přenáší se: (číslo zastávky) (pokračování)

9 Přenos dat na vozidlo v systému AUDIS - pokračování ování příkaz na vozidlo synchronizace času - přenáší se: (příkaz vyvolá na vozidle synchronizaci času z GPS) dotaz na aktuálně nastavenou radiovou skupinu v radiostanici vozidla - přenáší se: (vozidlo odpovídá indexem hovorové radiové skupiny nastavené ve vozidle), stavová zpráva na vozidlo - přenáší se: význam bude upřesněn po realizaci úprav v SW AUDIS, příprava protokolu,

10 Aktuální poloha pořadí na lince 136 a průj p růjezd zastávkami

11 JŘ vozu - (výjezd, napojení, přestávky, p přejezdy, p střídání, zatažení, zátah) - novinka b novinka březen 2009

12 Doby řízení vozů na lince - novinka březen b 2009

13 Automatizovaná kontrola systémem AUDIS novinka březen b 2009 Filtr zpráv zobrazení

14 Automatizovaná kontrola systémem AUDIS Přehled aktuálních zpráv systému AUDIS

15 Zobrazení polohy vozu do mapy

16 Podrobnosti o datovém spojení autobusu

17 ISSI vozu : číslo radiostanice v systému TETRA Stav : + L (na lince zpožděn) Kontrolní body : čas posledního KB Poloha : posledně vyhlášená zastávka s přesným umístěním zastávkového sloupku v uzlu K. bod : posledně vyhlášený kontrolní bod SDR kanál: out: 13:59:55 7 in: 14:08:13 9 RCA-verze SW : SW verze v radiokomunikačním adapteru verze PP : 3C6 (verze SW v PP) RCA-verze HW : hardwarový profil RCA verze dat PP : (datum platnosti JŘ od) Číslo cíl zastávky : Index hovorové skupiny : Přijetí SDS s časem PP : 14:08:13 Čas PP ve zprávě : 14:08:07 Posl. SDS s polohou GPS : 14:06:09 Poloha GPS ve zprávě : X: , Y: , Informace o řidiči: DETAIL ZOBRAZENÍ DATOVÉHO SPOJENÍ AUTOBUSU

18 Zasílání příkaz p íkazů do autobusů Zápis cílové zastávky na panely autobusu Zápis evidenčního čísla a provozovny do palubního počítače autobusu Jednorázové přihlášení - znovunačtení všech údajů o zvoleném autobuse

19 Zasílání příkaz p íkazů do autobusů - (pokra (pokračování) ování) Dotazy a příkazy na vybraný autobus Změna linky, pořadí a provozního dne (SLUŽBA)

20 Zasílání příkaz p íkazů do autobusů - (pokra - novinka březen b 2009 (pokračování) ování) Častější sledování vybraného vozu (interval nastavení na serveru)

21 Celkový přehled p o komunikaciří řízení systému AUDIS

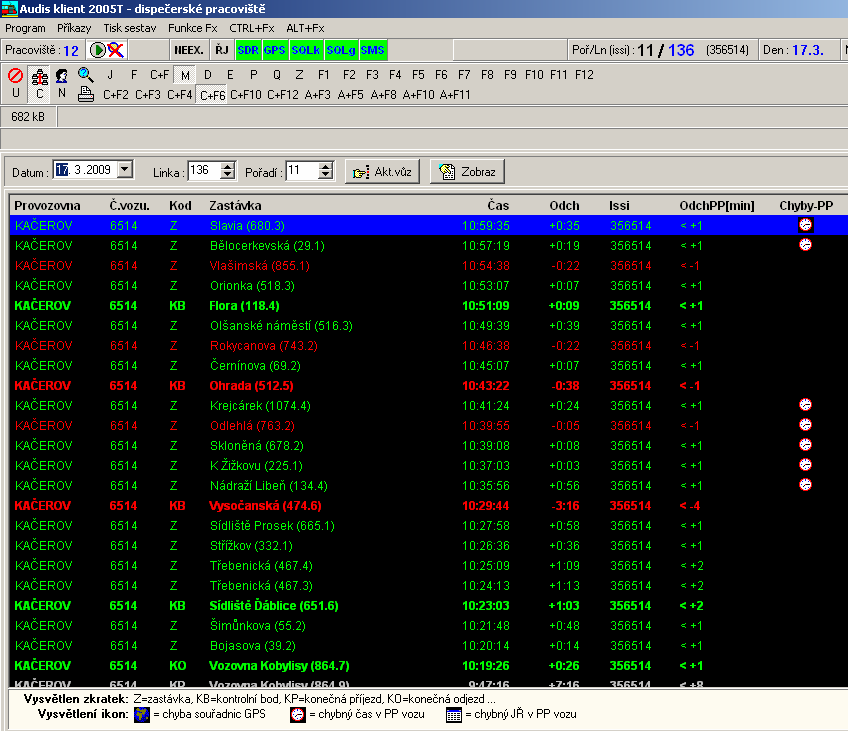

22 Historie pohybu vybraného autobusu dodržení JŘ J

23 Historie pohybu vybraného autobusu (zobrazení v mapě) ikona historie výběr data nastavení filtru zpráv zobrazení událostí (dat) vybraného autobusu detail datové zprávy zobrazený BUS
