Příloha č. 6 k dokumentu URP Počet listů: 7 OPLOCENÍ VNITŘNÍ (DĚLÍCÍ POZEMEK) A VNĚJŠÍ VČETNĚ KOLMÝCH VALŮ

Transkript

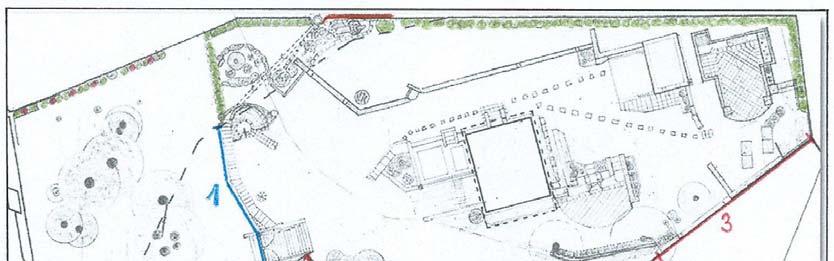

1 Příloha č. 6 k dokumentu URP Počet listů: 7 OPLOCENÍ VNITŘNÍ (DĚLÍCÍ POZEMEK) A VNĚJŠÍ VČETNĚ KOLMÝCH VALŮ Částečný popis či některé údaje o oplocení upraveného rekreačního pozemku (URP) se objevují již v úvodní části hlavního dokumentu a dále pak na listech č. 12 a 13 ve stati o opěrných zdech (tarasech) a valech, vnitřní oplocení částečně dokumentují i snímky na listech č. 15 a 16, a dále přímo ve stati přímo věnované oplocení na listech č. 17 až 19. Na obrázku výše je šedý snímek URP s barevně vyznačenými sektory oplocení. Sektory živých skalníkových a tavolníkových plotů po obvodu pozemku a na části dělícího plotu (nad modře označenými sektory) jsou vyznačeny téměř výhradně zeleně způsobem shodným, jako na výkresu celkového uspořádání URP na listu č. 6 hlavního dokumentu. V krátkém hnědě označeném úseku na horním okraji snímku tvoří plot pražcová palisáda, částečně za keřem zlatého deště snížená a kombinovaná s drátěnou osnovou jako nedílnou součástí především tavolníkových úseků živých plotů viz snímek v hlavním dokumentu na listu č. 18. Modře označené úseky vnitřního kovového příhradového dělícího plotu jsou již vcelku dostatečně zdokumentovány na výše uvedených listech hlavního dokumentu (15 a 18), snímky konstrukčních výkresů (v přibližném měřítku 1 : 20) viz níže nejprve část brány a plot. pole: 1

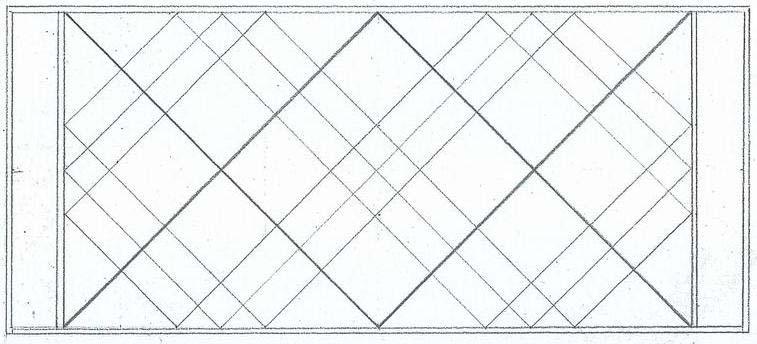

2 Závěsný oblouk a rám plotového pole bez výplně + část mezipolí Rám plotového pole s výplní obecně dále dle popisu Závěsné oblouky plotových polí jsou svařeny z ocelových topenářských trubek a kolen o Ø 50 mm, které konstrukčně spojují mezipole ze dvou vodorovně navařených 30 mm trubek svisle propojených kulatými pruty o Ø 8 mm. Do závěsných oblouků se zavěšují rámy plotových polí z kulatiny o Ø 12 mm, jejichž výplň v hlavních diagonálách tvoří rovněž kulatina o Ø 8 mm, vedlejší rovnoběžné diagonály jsou z kulatiny Ø 6 mm. Základní modul je čtverec 80 x 80 cm, dvojitý 160 x 80 cm. Podle potřeby (dle rozteče oblouků) se vodorovné části rámů do stran prodlužují a takto prodloužená pole se uzavírají navařením koncových svislých příček z téhož materiálu, tedy z kulatiny o Ø 12 mm, stejně jako navařené vodorovné trny, spojující závěsný oblouk s rámem plotového pole viz obrázky výše. Brána je konstruována obdobně, jako výše uvedené plotové prvky, jen střední část brány, tj. vnitřní kraje brankových křídel jsou vyrobeny z profilových jeklů 30 x 80 s nalisovanými zarážkami přesahujícími o cca 15 mm základní rozměr 80 mm, a horní, uprostřed zvýšený záklop, je z ocelové pásoviny 6 x 30 mm. Zámek a páková zarážka jsou instalovány v dutině jeklů, ke křídlům i sloupkům jsou navařeny běžné panty. Sloupky jsou opatřeny zarážkami proti vysazení křídel. Celková délka tohoto dělícího příhradového plotu včetně 290 cm široké brány je m, průměrná výška závěsných oblouků a brány je 110 cm. Podrobněji viz níže: Orientační náčrt moédrého sektoru s označením jednotlivých polí vnitřního příhradového oplocení 2

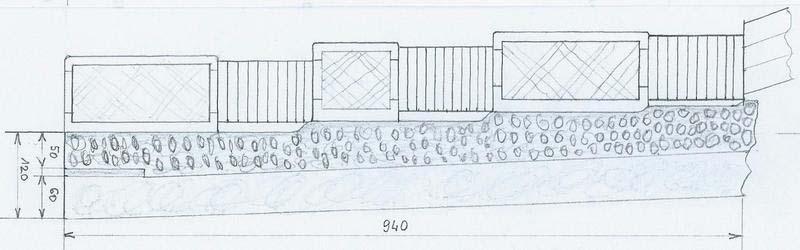

3 Na obrázku výše je příhradový dělící plot rozdělen na modrou pastelkou napsanými čísly označené dva základní segmenty po obou stranách můstku, respektive brány. Propiskou napsaná čísla označují mezipole, velkými písmeny jsou označeny závěsné oblouky a k nim příslušející rámy plotových polí. Celková délka oplocení, tvořeného závěsnými oblouky, je dle abecedního pořadí: = 809 cm. Celková délka rámů plotových polí s výplněmi (8 základních modulů + prodloužení) je: = 881 cm, s mezerou 10 cm 891 cm. Celková délka mezipolí č. 1, 2 a 3 je: = 374 cm. Brána je široká 290 cm. Náčrt modrého segmentu č.1 včetně soklu a základového pásu Výřez můstku v půdorysu a v příčném řezu s mírami modrého segmentu č.2 Část dělícího plotu označená jako modrý segment č.2 není doložena úplným samostatným náčrtem, jako v přídě téhož segmentu č.1, ale na výřezu výkresu můstku jsou délkové i výškové míry soklu včetně základu. Mezi úsekem A a B je patrna i 10 cm mezera mezi závěsnými oblouky, takže z toho lze rovněž velmi dobře odvodit parametry potřebné pro stanovení úřední ceny znaleckým posudkem. 3

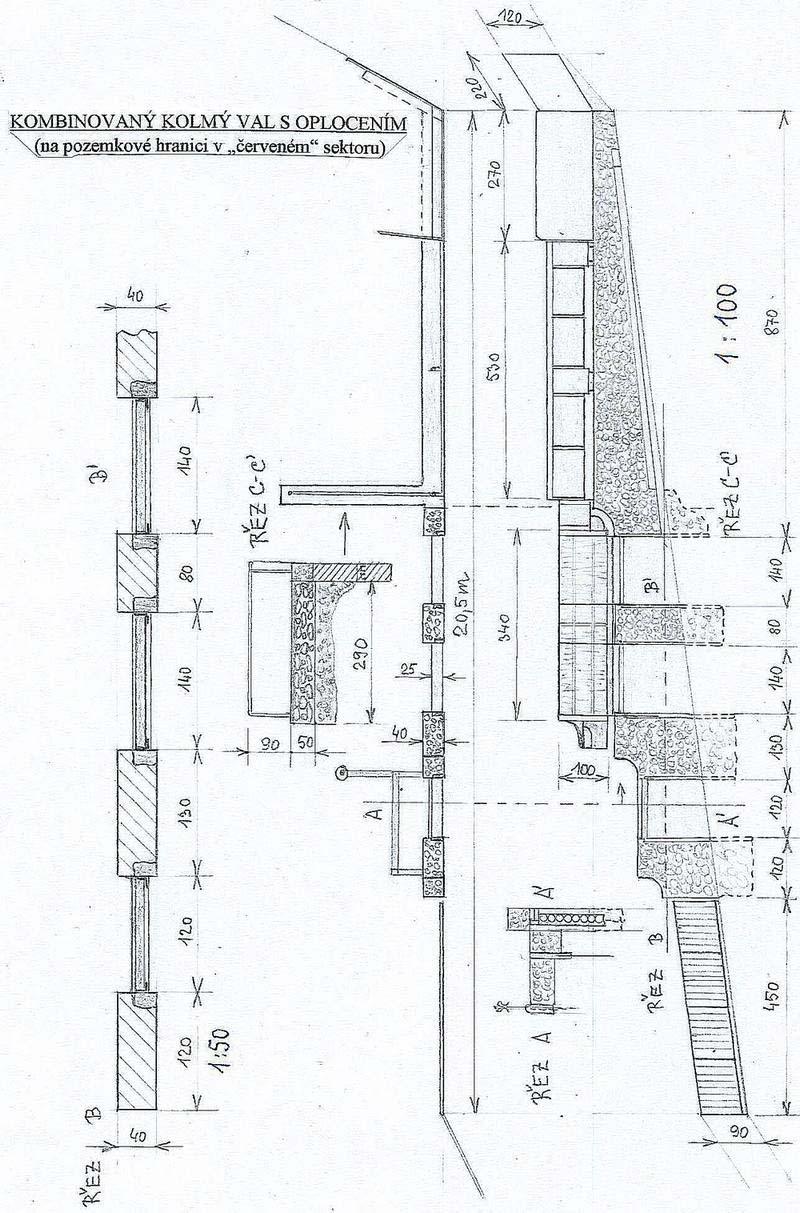

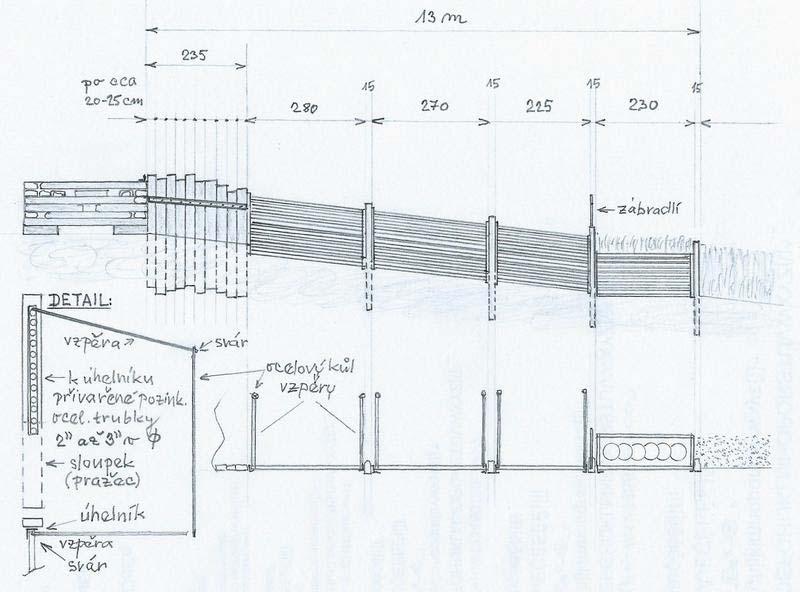

4 Na obrázku níže je úplný okótovaný náčrt kolmého valu, tvořícího současně oplocení v červeném segmentu č.1, o němž se v hlavním dokumentu hovoří zejména na listech č.7, 17 a 18 v souvislosti s popisem oázy stříbrných smrků a nízkých konifer. Spolu s tam uvedeným popisem níže uvedený náčrt poskytuje veškeré potřebné informace o tomto kolmém valu. Úplný okótovaný náčrt kolmého valu tvořícího současně oplocení v črveném segmentu č.1 Na následujícím listu je snímek výkresů druhého kolmého valu či opěrné kombinované zdi jako základu pro členitý plot, respektive zábradlí v červených sektorech č. 3 a částečně i č. 2, kde jsou v měřítku 1 : 100 rozkresleny a okótovány sekvence tohoto oplocení, patrné z obrázků ve stati Opěrné zdi (tarasy) a valy na listech č. 13 a 14 hlavního dokumentu. Sekvence s kombinovanými sloupky z kamene a pražců, propojenými valem z pozinkovaných trubek, uchycených v ocelových úhelnících, zalitých v betonu, a proto působících jako vápennocementová omítka, je pro názornost ještě nakreslena v půdorysném řezu B B v měřítku 1 : 50. Roh oplocení na konci valu (na výkresu zcela vpravo) tvoří kolmo v zemi zaražená ocelová trubka Ø 50 mm, k niž se váží rohový úhel svírající osinko-cementové stěny 270 a 220 cm dlouhé. Delší stěna je na druhém konci uchycena k navazujícímu ocelovému zábradlí a ve spodní části je přibita k 4 na sobě vodorovně spojeným pražcům, uchycených na kamenném soklu, za kratší stěnou pak již následuje živý plot s drátěnou osnovou na ocelových sloupcích. Zábradlí v délce 530 cm je z ocelových trubek a úhelníků, na nichž jsou uchycena neprůhledná plotová pole z plechu. Další část již níže položeného oplocení je tvořena z rámové železné konstrukce a roštu z pásoviny, vyplněné na něm uchycenými rákosovými rohožemi. Mezi vyšším zábradlím a tímto rákosovým úsekem je pak cca 70 cm plechová vložka, kopírující 4

5 5

6 kamenný oblouk, obdobně jako ukončovací konstrukce na druhé straně rákosového úseku, končícího na středním kombinovaném sloupu. V úseku mezi tímto a posledním kombinovaným kamenným sloupem již následuje živý plot tvořený tújemi, usazenými v k vnitřní straně valu přiléhajícím kamenném korytě (viz snímky 2 snímky shora na listu č. 10 hlavního dokumentu). Za touto částí kombinovaného kolmého valu s úseky oplocení různého provedení navazuje již část kovového příhradového oplocení označeného jako červený sektor č.2 viz obr. níže: Jedná se o plot konstruovaný především jako faktor vymezující zalomenou pozemkovou hranici, přizpůsobený svažitosti terénu v daném místě, opatřený jednokřídlovou brankou umožňující průchod k chatě na sousedním pozemku. Protože po zalomení terén již klesá strměji, tato část plotu je řešena pomocí stupňovitých odskoků plotových polí viz obr. níže. 6

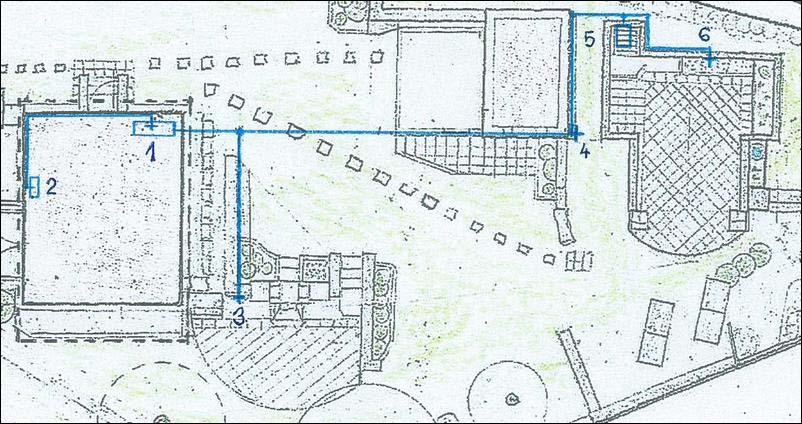

7 Jak patrno, jedná se o okótované výkresy, které jsou v originále kresleny v měřítku 1 : 50, jejich snímky v této příloze jsou v měřítku cca 1 : 40. Míry jsou uvedeny v cm, což z hlediska požadavku na přesnost zcela postačuje. Část oplocení dle prvního výkresu je osazena na obou krajích a uprostřed na sloupcích z ocelových trubek o Ø 50 mm, propojených nahoře a s odstupem 90 cm i dole ¾ trubkou. Takto vzniklá plotová pole jsou rozdělena na dvě poloviny svislým železným pásem 5 x 40 mm. Zbývající svislé prvky jsou z ocelové kulatiny o průměru 8 mm. Pravý sloupek této šikmé části oplocení je totožný s levým sloupkem po zalomení následující plotové konstrukce s brankou. Konstrukce této členitější části oplocení je prakticky totožná pouze s tím, že sloupky z Ø 50 mm trubek jsou dále jen po stranách branky, přičemž k tomu po pravé straně je ještě přivařen plochý jekl 100 x 30 x 2 mm s uzavíracím mechanismem. Z téhož jeklu je pak i poslední sloupek. Pohled z vnitřního prostoru na tento sektor oplocení je zachycen na dvou snímcích na listu č. 19 hlavního dokumentu. Voda v suterénu a vnější vodovodní rozvody: Dodatek k příloze č. 7 Modře vyznačené vodovodní rozvody v suterénu chaty a vně po URP + nevyspárovaný kout pro umyvadlo Popis: 1. Vodárna DARLING nad sklepní studnou 4. Kohoutek na sklípku 2. Umyvadlo v mycím koutu suterénu 5. Sud na sprchovým koutem, pod ním baterie 3. Kohoutek v krbovém prostoru 6. Samostatný kohoutek v kamenném zátiší Vnitřní vodovodní rozvody včetně suterénu jsou provedeny měděnými ½ trubkami a mosaznými fitinkami ve zdi a pod omítkou. Vnější vodovodní rozvody jsou pak provedeny železnými pozinkovanými ¾ trubkami až po baterii ve sprchovém koutu, pokračující odbočka, ukončená v čelní stěně kamenného zátiší, je provedena ½ trubkami téže kategorie. Výtoky na sklípku a v krbovém prostoru jsou osazeny ¾ pákovými kohouty s redukcí na ½. Výtoky do umyvadla v suterénu a v čelní stěně kamenného zátiší jsou osazeny ½ pákovými kohouty téhož druhu. Za kohoutem na sklípku je do potrubní větve ještě vložen průběhový ¾ pákový uzávěr umožňující v případě potřeby uzavřít vodovodní větev kamenného zátiší. Vodovodní trubky od vodárny až pod základové pásy sklípku, jakož i do krbového prostoru, jsou uloženy ve výkopu cca 90 cm pod povrchem okolního terénu. Ke kohoutu na sklípku trubka prochází základovým pásem a zdivem sklípku. Od kohoutu na sklípku je pak vodovod s průběhovým uzávěrem uchycen v téže úrovni na stěně sklípku, kde je na konci stěny opět sveden pod úroveň terénu a nad terén je opět vyveden u horizontálně uloženého sudu z pozinkovaného plechu v ocelovém krunýři, který brání deformaci sudu tlakem vody z vodárny. Rovněž odbočka vodovodu do čelní stěny kamenného zátiší je vedena pod povrchem terénu na úrovni v kamenné zdi instalovaného pákového kohoutku. Sprchový kout je osazen běžnou koupelnovou baterií s hadicovou růžicí a vedlejším vypouštěcím kohoutem. Podlaha sprchového koutu je v sezóně opatřena dřevěným roštem. 7
