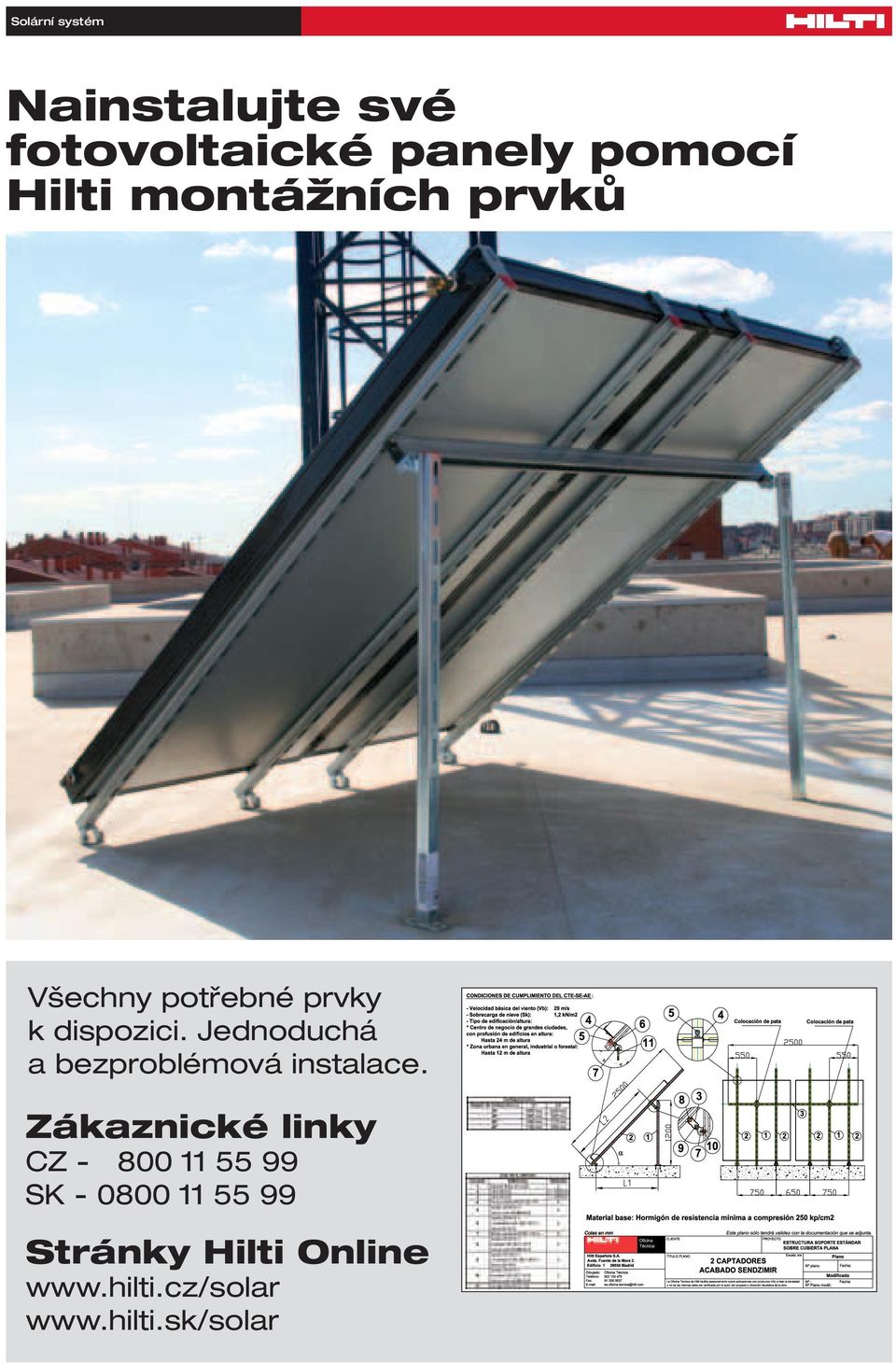

2 Solární systém Nainstalujte své fotovoltaické panely pomocí Hilti montážních prvků Všechny potřebné prvky k dispozici. Jednoduchá a bezproblémová instalace. Zákaznické linky CZ SK Stránky Hilti Online

3 Solární systém Obsah Úvod 2 MSP-AL systém pozemní solární park 7 MSP-AL systém ploché střechy 19 MSP-AL systém šikmé střechy 35 Kotvení 44 Reference 50 1

4

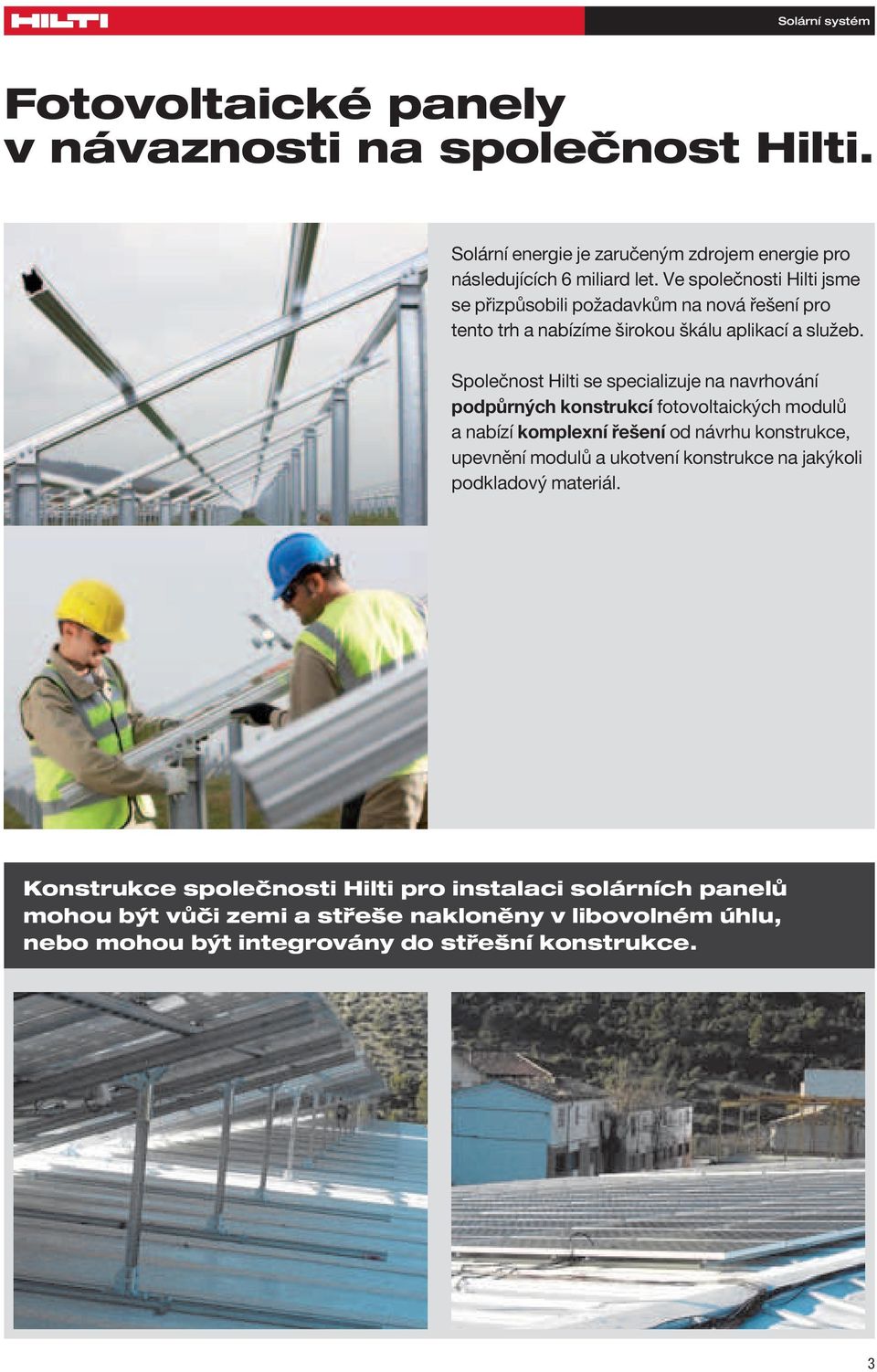

5 Solární systém Fotovoltaické panely v návaznosti na společnost Hilti. Solární energie je zaručeným zdrojem energie pro následujících 6 miliard let. Ve společnosti Hilti jsme se přizpůsobili požadavkům na nová řešení pro tento trh a nabízíme širokou škálu aplikací a služeb. Společnost Hilti se specializuje na navrhování podpůrných konstrukcí fotovoltaických modulů a nabízí komplexní řešení od návrhu konstrukce, upevnění modulů a ukotvení konstrukce na jakýkoli podkladový materiál. Konstrukce společnosti Hilti pro instalaci solárních panelů mohou být vůči zemi a střeše nakloněny v libovolném úhlu, nebo mohou být integrovány do střešní konstrukce. 3

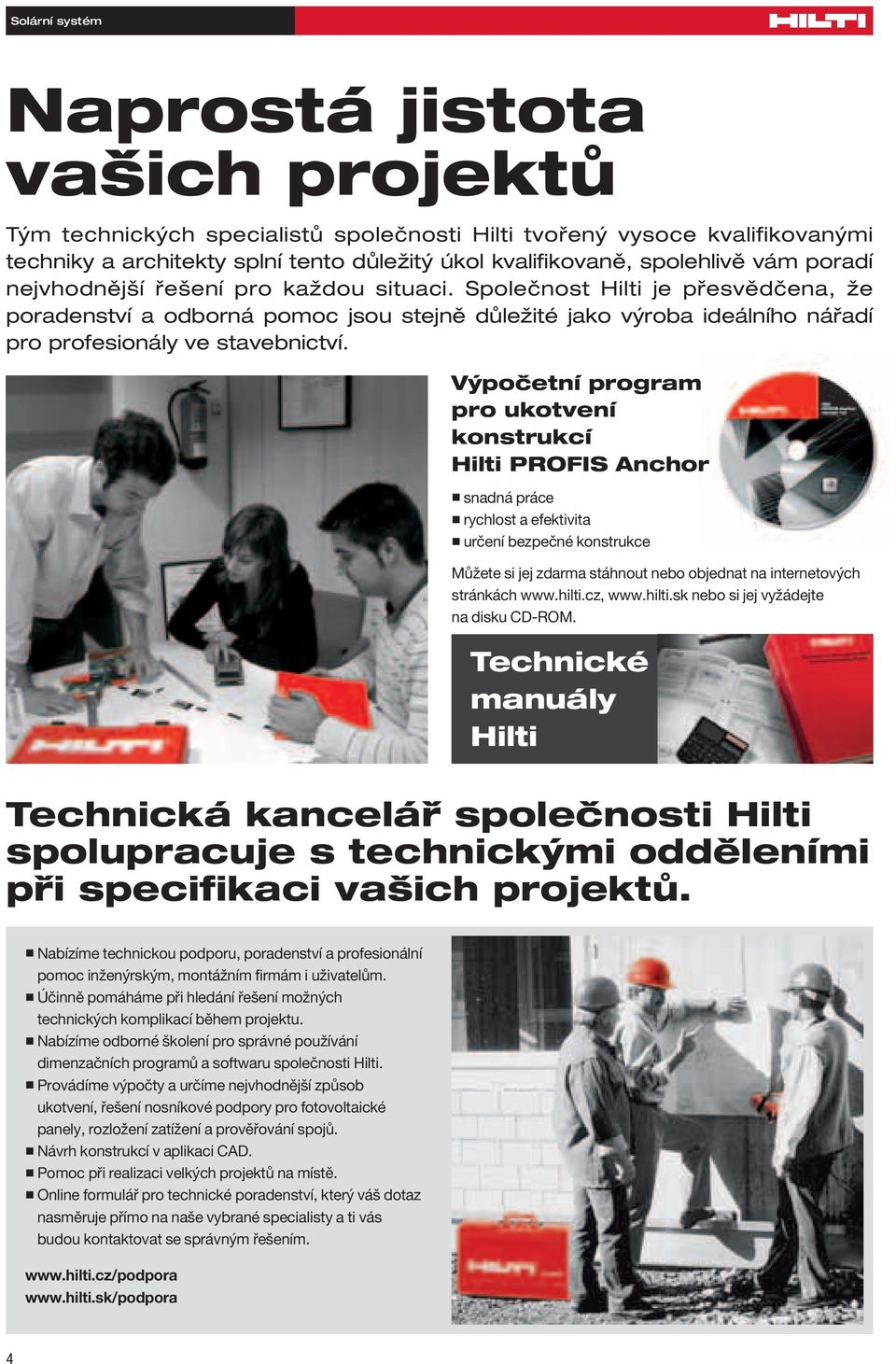

6 Solární systém Naprostá jistota vašich projektů Tým technických specialistů společnosti Hilti tvořený vysoce kvalifikovanými techniky a architekty splní tento důležitý úkol kvalifikovaně, spolehlivě vám poradí nejvhodnější řešení pro každou situaci. Společnost Hilti je přesvědčena, že poradenství a odborná pomoc jsou stejně důležité jako výroba ideálního nářadí pro profesionály ve stavebnictví. Výpočetní program pro ukotvení konstrukcí Hilti PROFIS Anchor snadná práce rychlost a efektivita určení bezpečné konstrukce Můžete si jej zdarma stáhnout nebo objednat na internetových stránkách nebo si jej vyžádejte na disku CD-ROM. Technické manuály Hilti Technická kancelář společnosti Hilti spolupracuje s technickými odděleními při specifikaci vašich projektů. Nabízíme technickou podporu, poradenství a profesionální pomoc inženýrským, montážním firmám i uživatelům. Účinně pomáháme při hledání řešení možných technických komplikací během projektu. Nabízíme odborné školení pro správné používání dimenzačních programů a softwaru společnosti Hilti. Provádíme výpočty a určíme nejvhodnější způsob ukotvení, řešení nosníkové podpory pro fotovoltaické panely, rozložení zatížení a prověřování spojů. Návrh konstrukcí v aplikaci CAD. Pomoc při realizaci velkých projektů na místě. Online formulář pro technické poradenství, který váš dotaz nasměruje přímo na naše vybrané specialisty a ti vás budou kontaktovat se správným řešením

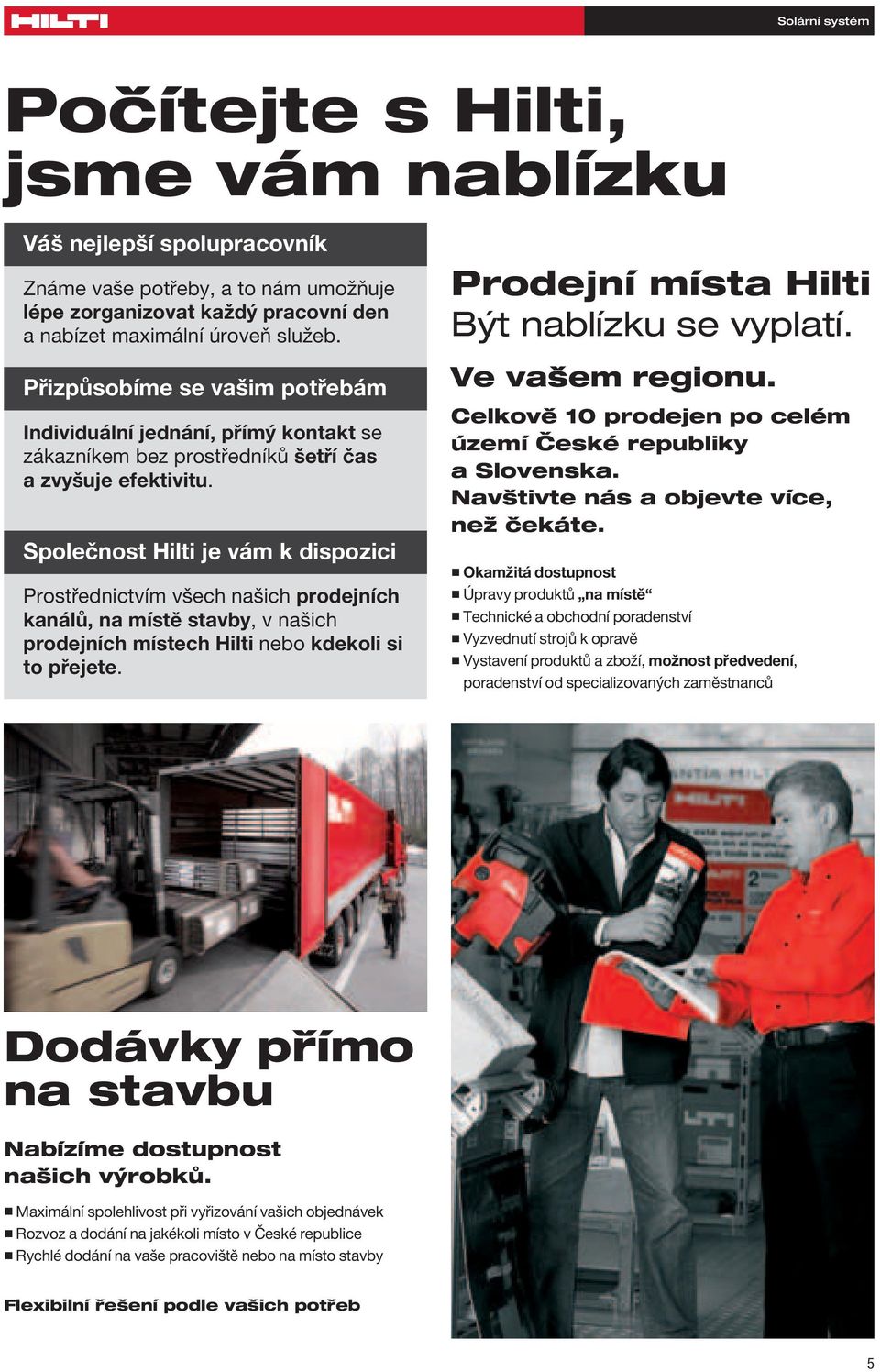

7 Solární systém Počítejte s Hilti, jsme vám nablízku Váš nejlepší spolupracovník Známe vaše potřeby, a to nám umožňuje lépe zorganizovat každý pracovní den a nabízet maximální úroveň služeb. Přizpůsobíme se vašim potřebám Individuální jednání, přímý kontakt se zákazníkem bez prostředníků šetří čas a zvyšuje efektivitu. Společnost Hilti je vám k dispozici Prostřednictvím všech našich prodejních kanálů, na místě stavby, v našich prodejních místech Hilti nebo kdekoli si to přejete. Prodejní místa Hilti Být nablízku se vyplatí. Ve vašem regionu. Celkově 10 prodejen po celém území České republiky a Slovenska. Navštivte nás a objevte více, než čekáte. Okamžitá dostupnost Úpravy produktů na místě Technické a obchodní poradenství Vyzvednutí strojů k opravě Vystavení produktů a zboží, možnost předvedení, poradenství od specializovaných zaměstnanců Dodávky přímo na stavbu Nabízíme dostupnost našich výrobků. Maximální spolehlivost při vyřizování vašich objednávek Rozvoz a dodání na jakékoli místo v České republice Rychlé dodání na vaše pracoviště nebo na místo stavby Flexibilní řešení podle vašich potřeb 5

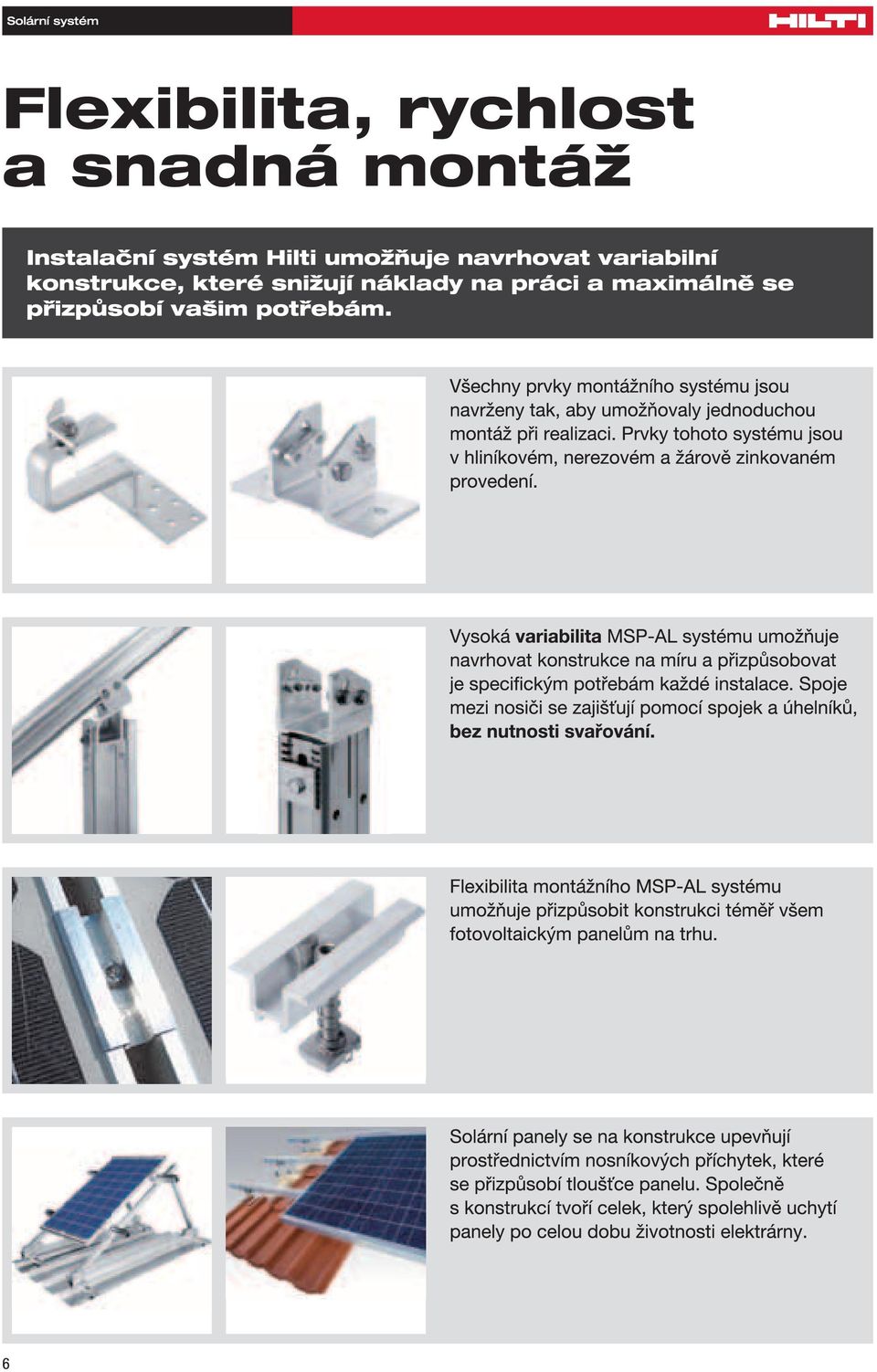

8

9 MSP-AL systém pozemní solární park Hilti. Splní nejvyšší nároky.

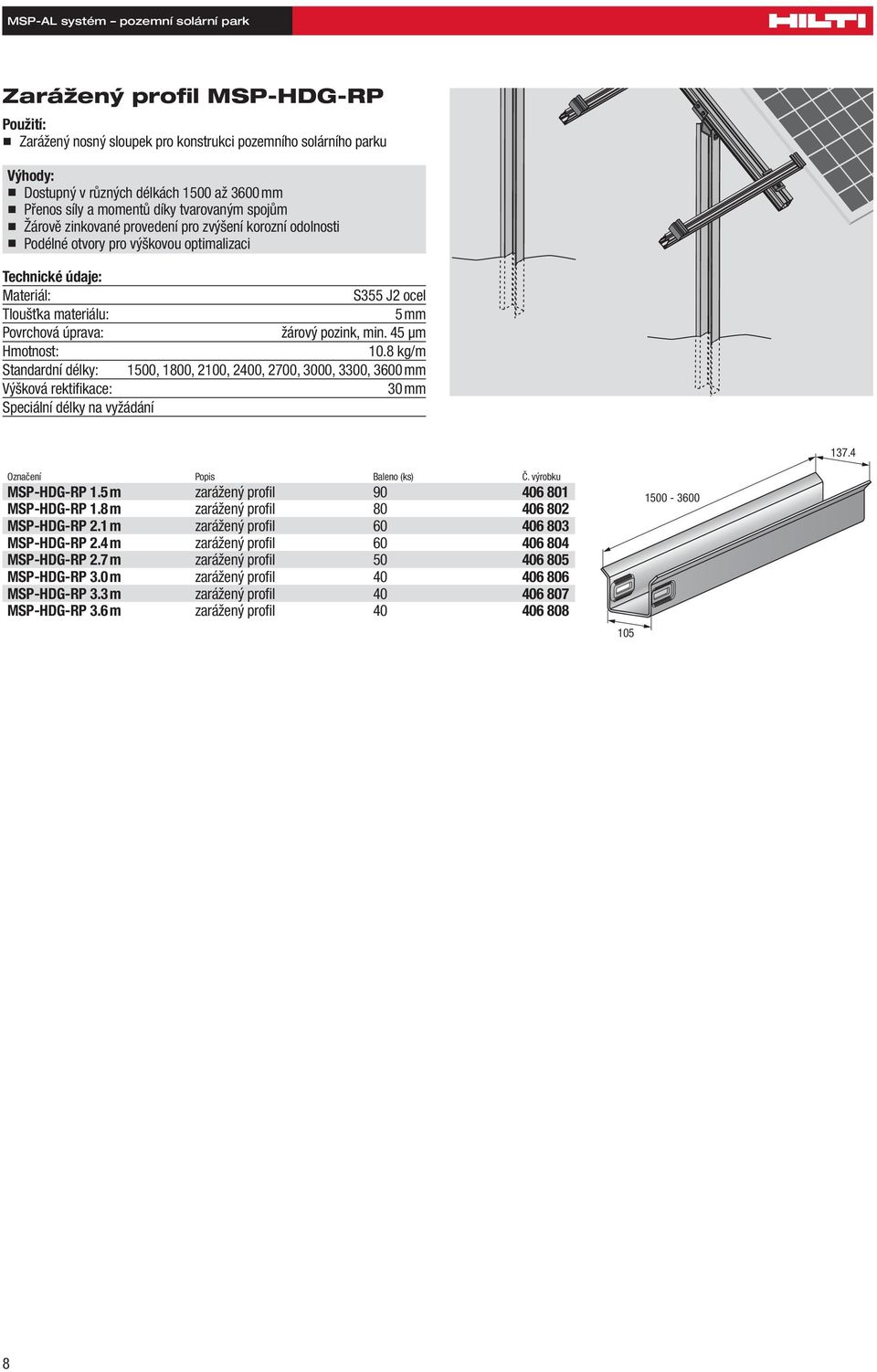

10 MSP-AL systém pozemní solární park Zarážený profil MSP-HDG-RP Použití: Zarážený nosný sloupek pro konstrukci pozemního solárního parku Výhody: Dostupný v různých délkách 1500 až 3600 mm Přenos síly a momentů díky tvarovaným spojům Žárově zinkované provedení pro zvýšení korozní odolnosti Podélné otvory pro výškovou optimalizaci Materiál: S355 J2 ocel Tloušťka materiálu: 5 mm Povrchová úprava: žárový pozink, min. 45 μm Hmotnost: 10.8 kg/m Standardní délky: 1500, 1800, 2100, 2400, 2700, 3000, 3300, 3600 mm Výšková rektifi kace: 30 mm Speciální délky na vyžádání Označení Popis Baleno (ks) Č. výrobku MSP-HDG-RP 1.5 m zarážený profi l MSP-HDG-RP 1.8 m zarážený profi l MSP-HDG-RP 2.1 m zarážený profi l MSP-HDG-RP 2.4 m zarážený profi l MSP-HDG-RP 2.7 m zarážený profi l MSP-HDG-RP 3.0 m zarážený profi l MSP-HDG-RP 3.3 m zarážený profi l MSP-HDG-RP 3.6 m zarážený profi l

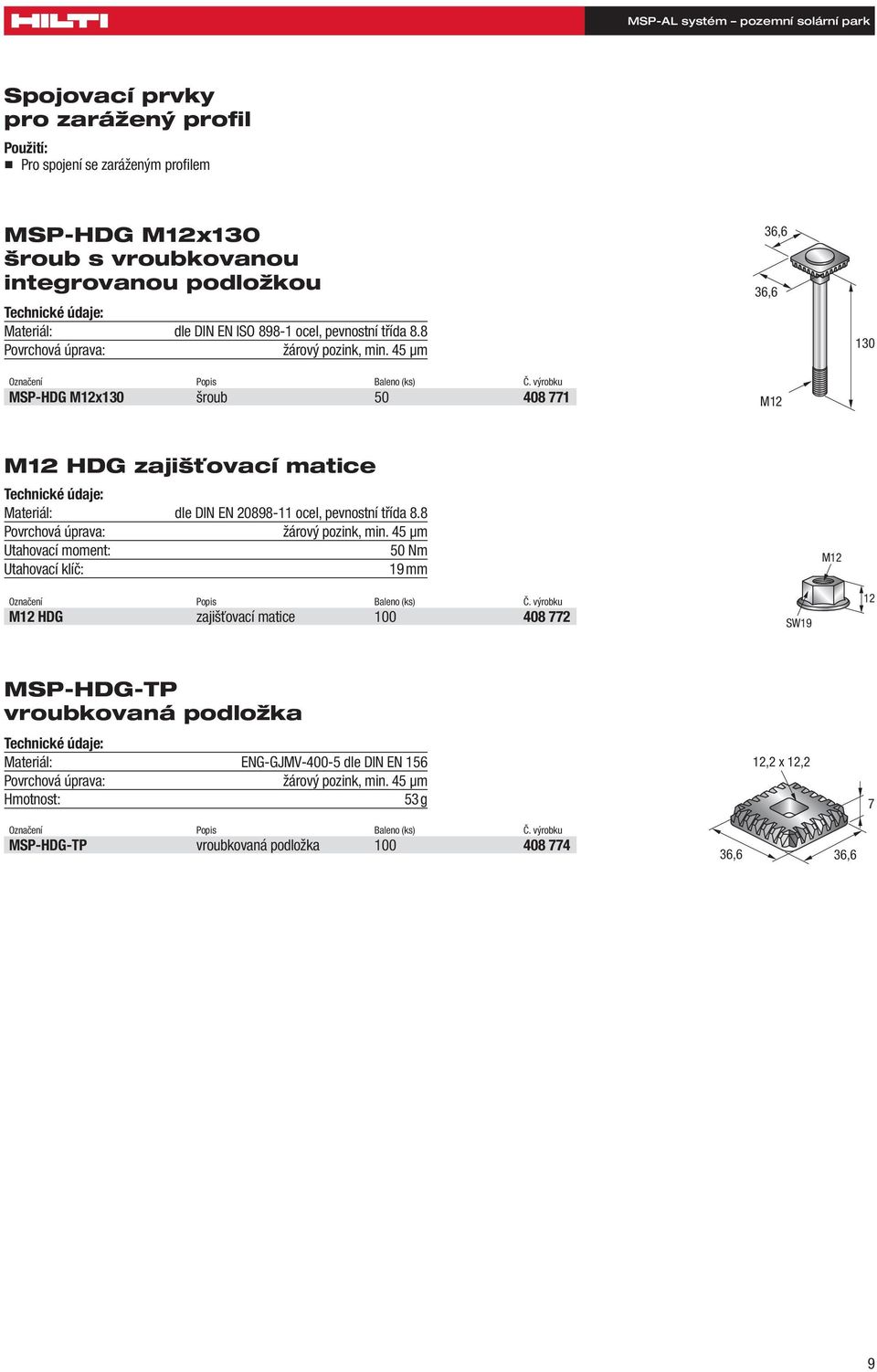

11 MSP-AL systém pozemní solární park Spojovací prvky pro zarážený profil Použití: Pro spojení se zaráženým profi lem MSP-HDG M12x130 šroub s vroubkovanou integrovanou podložkou Materiál: dle DIN EN ISO ocel, pevnostní třída 8.8 Povrchová úprava: žárový pozink, min. 45 μm Označení Popis Baleno (ks) Č. výrobku MSP-HDG M12x130 šroub ,6 36,6 M M12 HDG zajišťovací matice Materiál: dle DIN EN ocel, pevnostní třída 8.8 Povrchová úprava: žárový pozink, min. 45 μm Utahovací moment: 50 Nm Utahovací klíč: 19 mm M12 Označení Popis Baleno (ks) Č. výrobku M12 HDG zajišťovací matice SW19 12 MSP-HDG-TP vroubkovaná podložka Materiál: ENG-GJMV dle DIN EN 156 Povrchová úprava: žárový pozink, min. 45 μm Hmotnost: 53 g Označení Popis Baleno (ks) Č. výrobku MSP-HDG-TP vroubkovaná podložka ,2 x 12,2 36,6 36,6 7 9

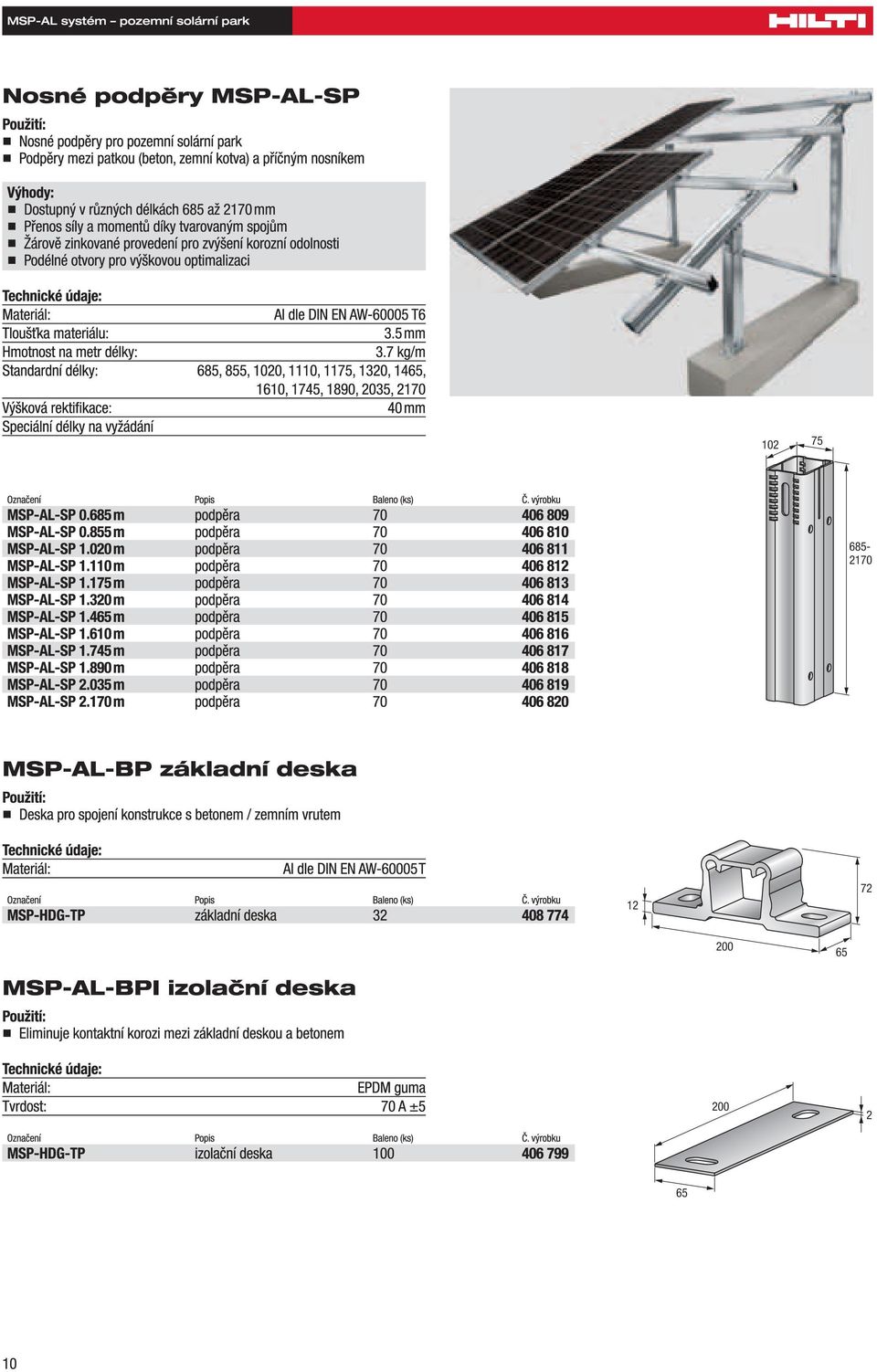

12

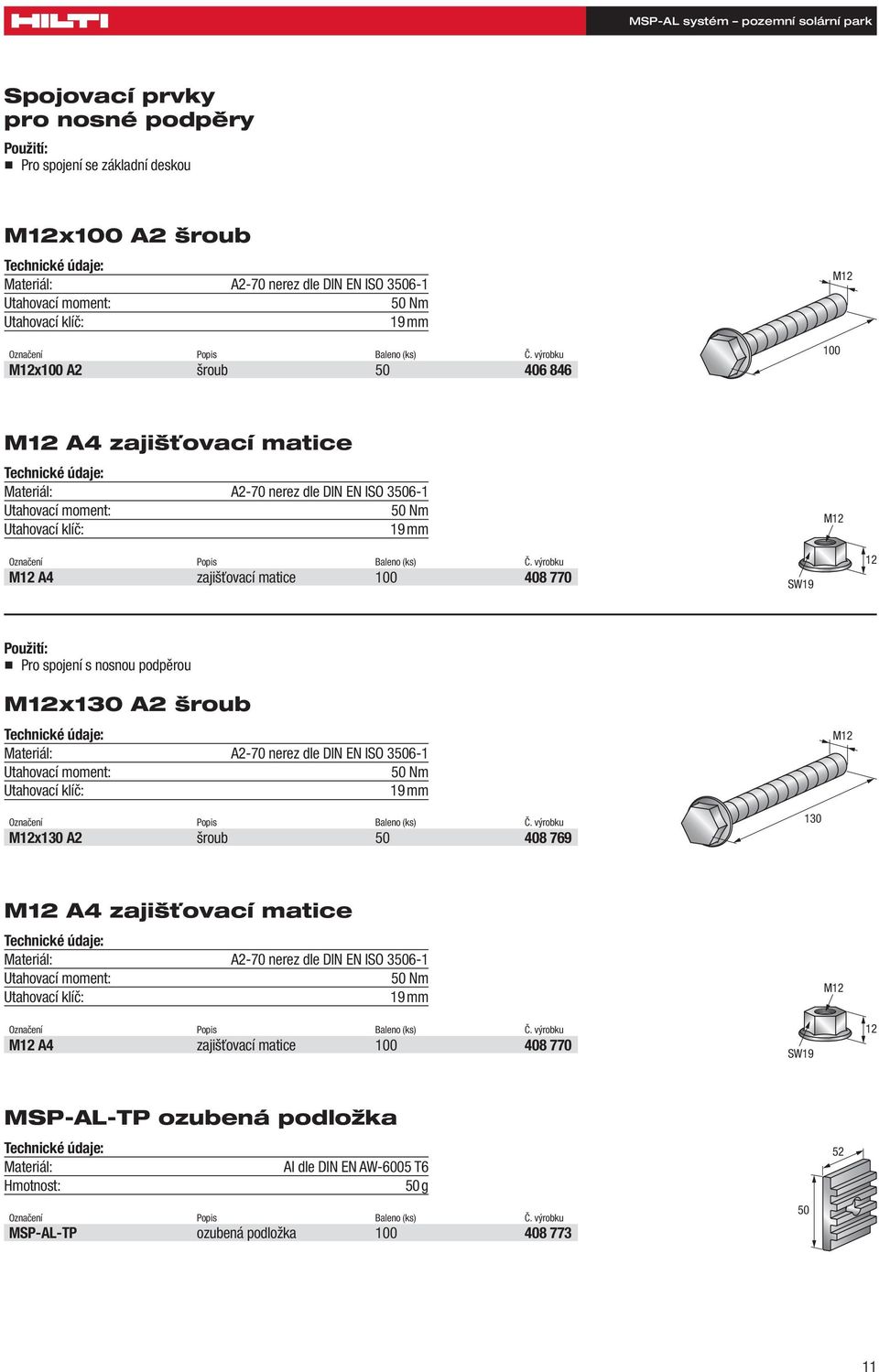

13 MSP-AL systém pozemní solární park Spojovací prvky pro nosné podpěry Použití: Pro spojení se základní deskou M12x100 A2 šroub Materiál: A2-70 nerez dle DIN EN ISO Utahovací moment: 50 Nm Utahovací klíč: 19 mm Označení Popis Baleno (ks) Č. výrobku M12x100 A2 šroub M12 M12 A4 zajišťovací matice Materiál: A2-70 nerez dle DIN EN ISO Utahovací moment: 50 Nm Utahovací klíč: 19 mm M12 Označení Popis Baleno (ks) Č. výrobku M12 A4 zajišťovací matice SW19 12 Použití: Pro spojení s nosnou podpěrou M12x130 A2 šroub Materiál: A2-70 nerez dle DIN EN ISO Utahovací moment: 50 Nm Utahovací klíč: 19 mm M12 Označení Popis Baleno (ks) Č. výrobku M12x130 A2 šroub M12 A4 zajišťovací matice Materiál: A2-70 nerez dle DIN EN ISO Utahovací moment: 50 Nm Utahovací klíč: 19 mm M12 Označení Popis Baleno (ks) Č. výrobku M12 A4 zajišťovací matice SW19 12 MSP-AL-TP ozubená podložka Materiál: Hmotnost: Al dle DIN EN AW-6005 T6 50 g Označení Popis Baleno (ks) Č. výrobku MSP-AL-TP ozubená podložka

14 M M12 12 SW19

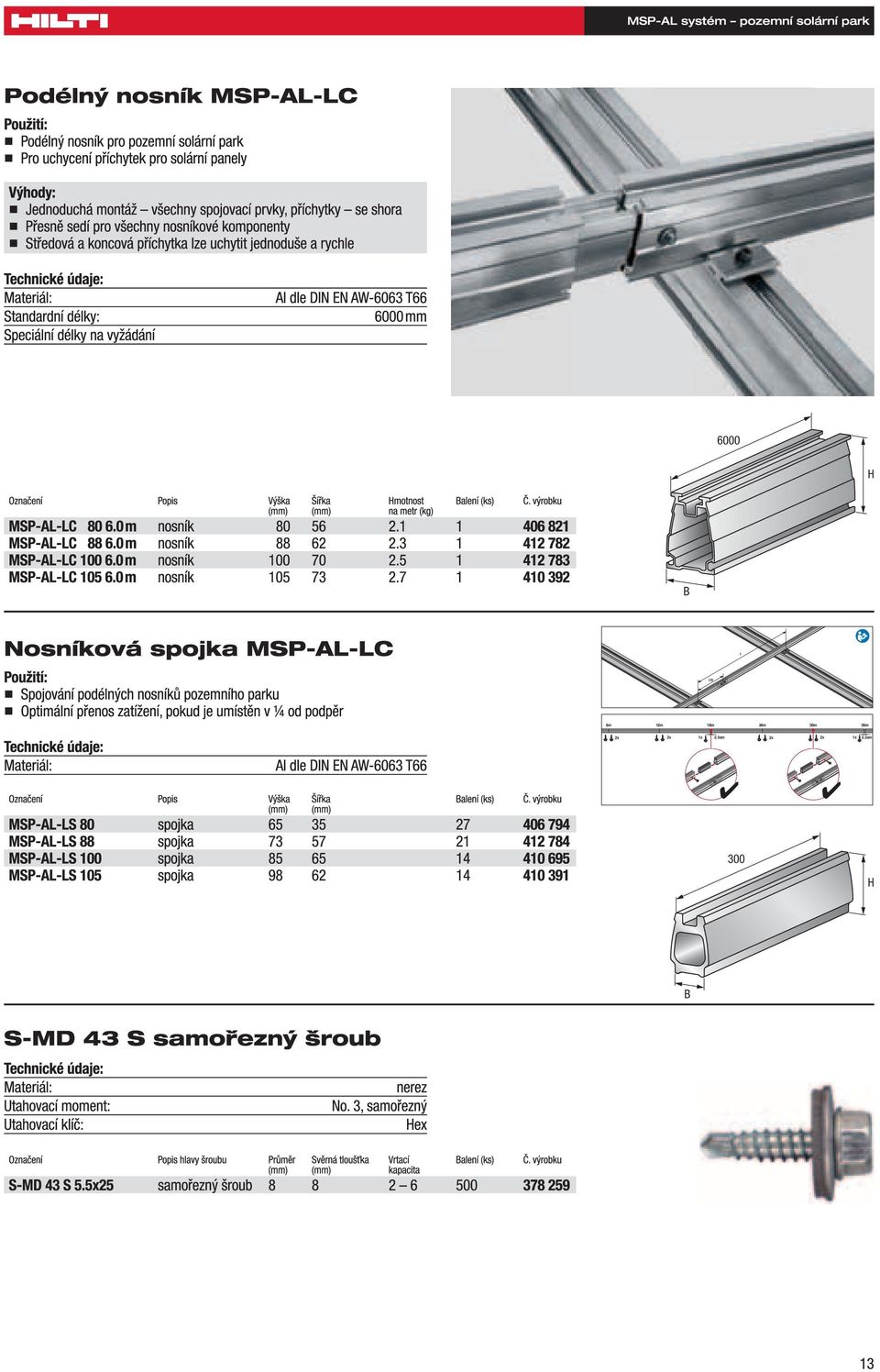

15 6000 H B l l/4 6m 12m 18m 24m 30m 36m 2x 2x 1x 2.5cm 2x 2x 1x 2.5cm 300 H B

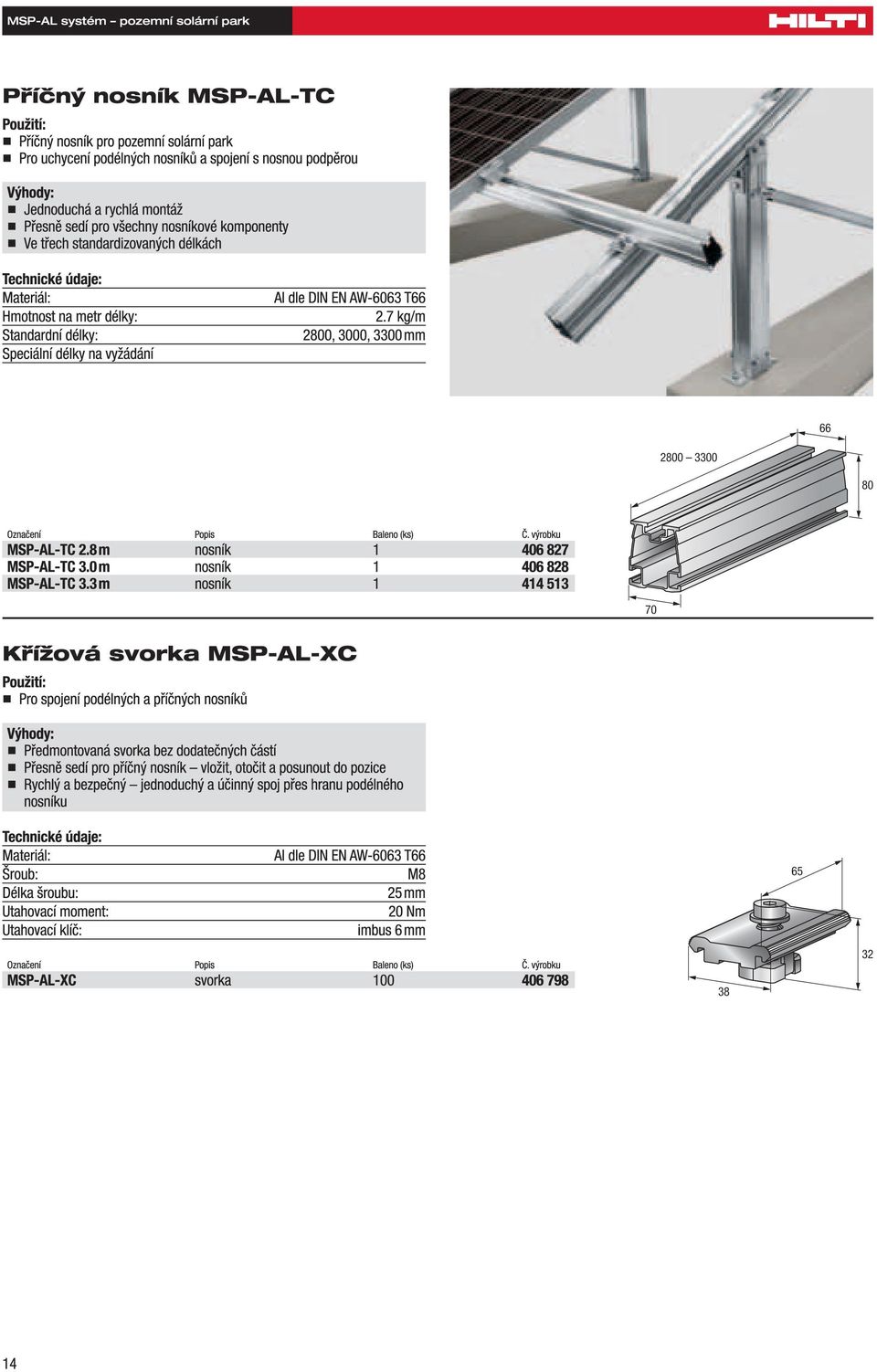

16

17

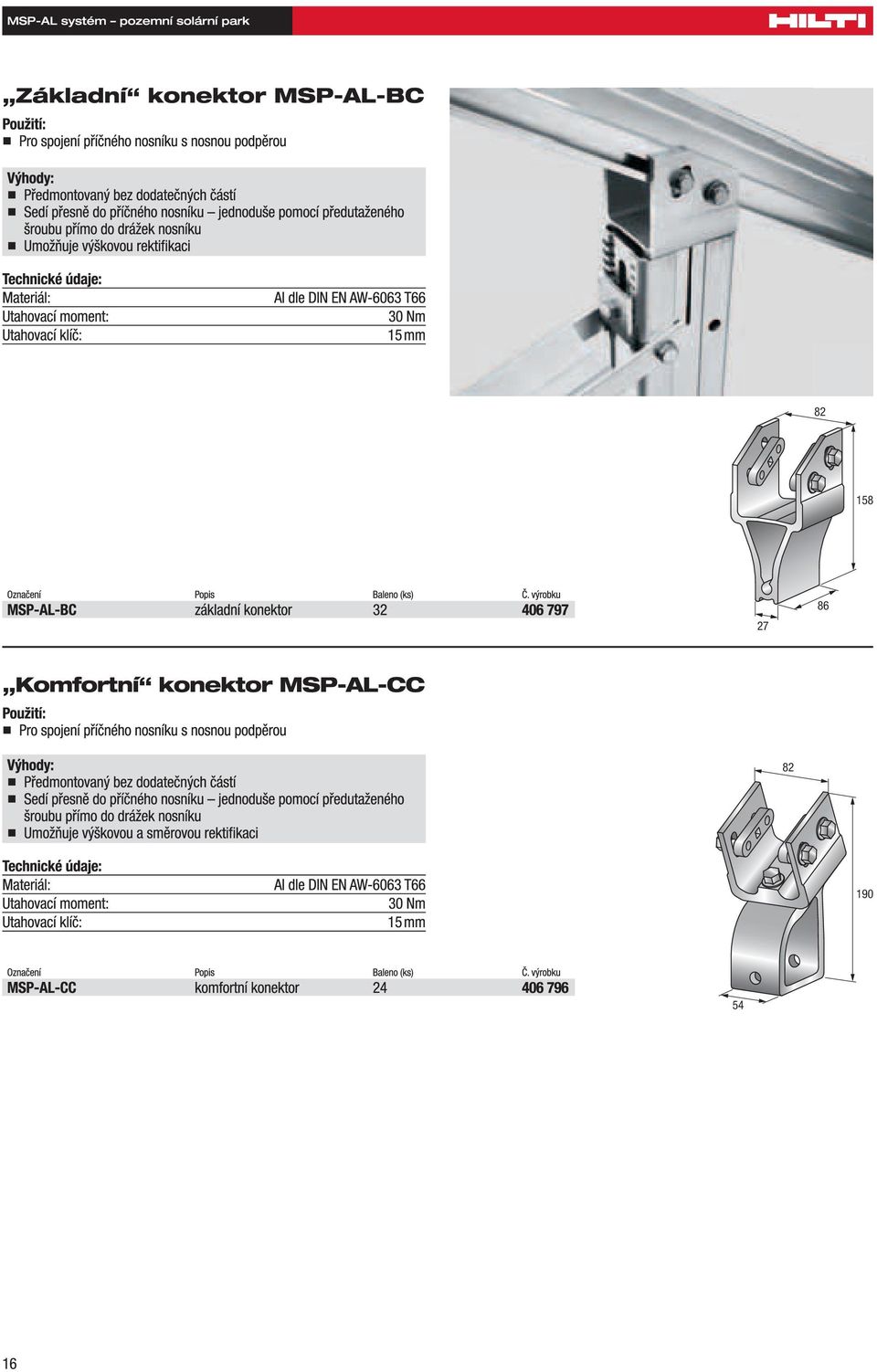

18

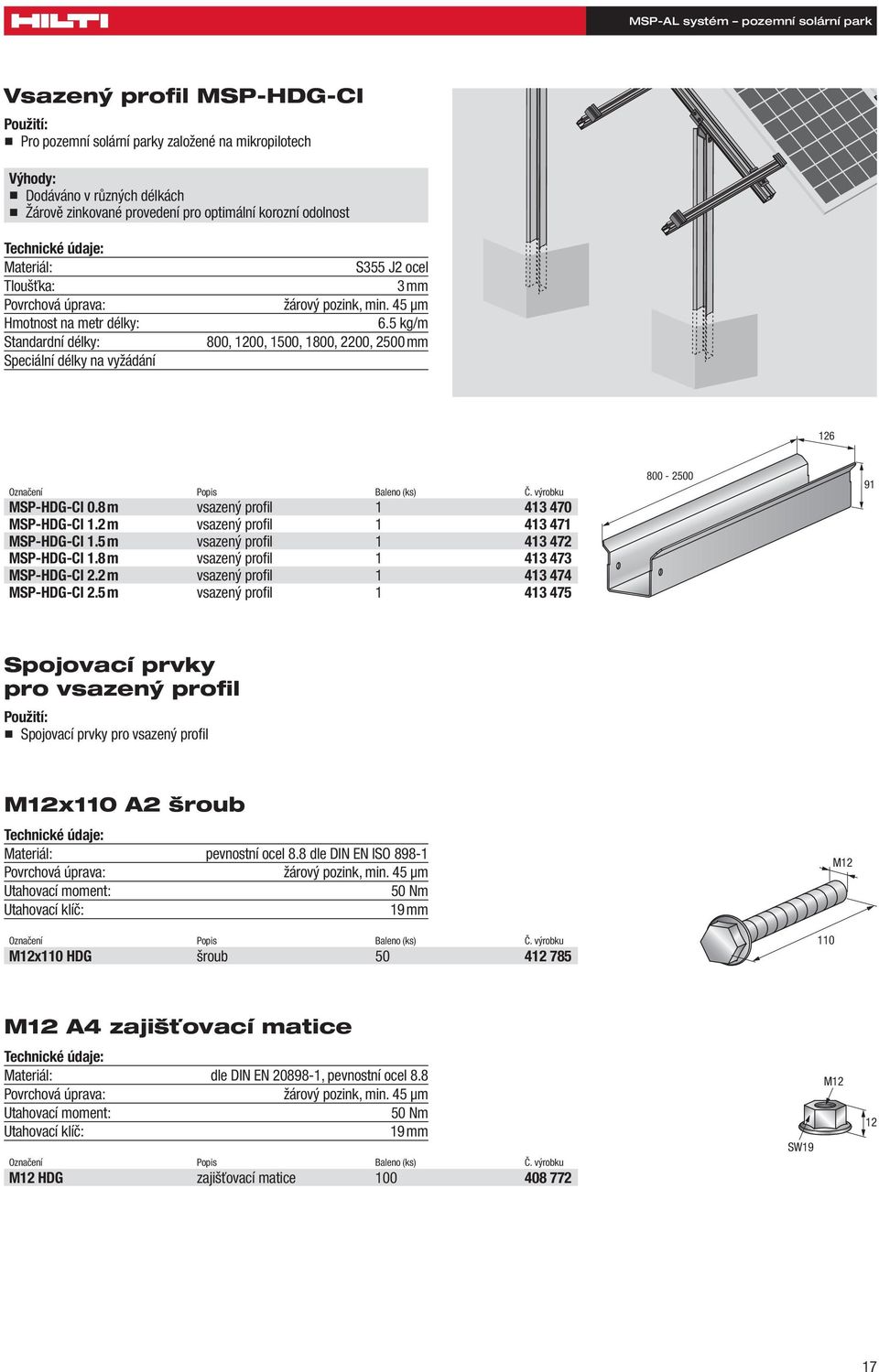

19 MSP-AL systém pozemní solární park Vsazený profil MSP-HDG-CI Použití: Pro pozemní solární parky založené na mikropilotech Výhody: Dodáváno v různých délkách Žárově zinkované provedení pro optimální korozní odolnost Materiál: Tloušťka: Povrchová úprava: Hmotnost na metr délky: Standardní délky: Speciální délky na vyžádání S355 J2 ocel 3 mm žárový pozink, min. 45 μm 6.5 kg/m 800, 1200, 1500, 1800, 2200, 2500 mm 126 Označení Popis Baleno (ks) Č. výrobku MSP-HDG-CI 0.8 m vsazený profi l MSP-HDG-CI 1.2 m vsazený profi l MSP-HDG-CI 1.5 m vsazený profi l MSP-HDG-CI 1.8 m vsazený profi l MSP-HDG-CI 2.2 m vsazený profi l MSP-HDG-CI 2.5 m vsazený profi l Spojovací prvky pro vsazený profil Použití: Spojovací prvky pro vsazený profi l M12x110 A2 šroub Materiál: pevnostní ocel 8.8 dle DIN EN ISO Povrchová úprava: žárový pozink, min. 45 μm Utahovací moment: 50 Nm Utahovací klíč: 19 mm M12 Označení Popis Baleno (ks) Č. výrobku M12x110 HDG šroub M12 A4 zajišťovací matice Materiál: dle DIN EN , pevnostní ocel 8.8 Povrchová úprava: žárový pozink, min. 45 μm Utahovací moment: 50 Nm Utahovací klíč: 19 mm Označení Popis Baleno (ks) Č. výrobku M12 HDG zajišťovací matice SW19 M

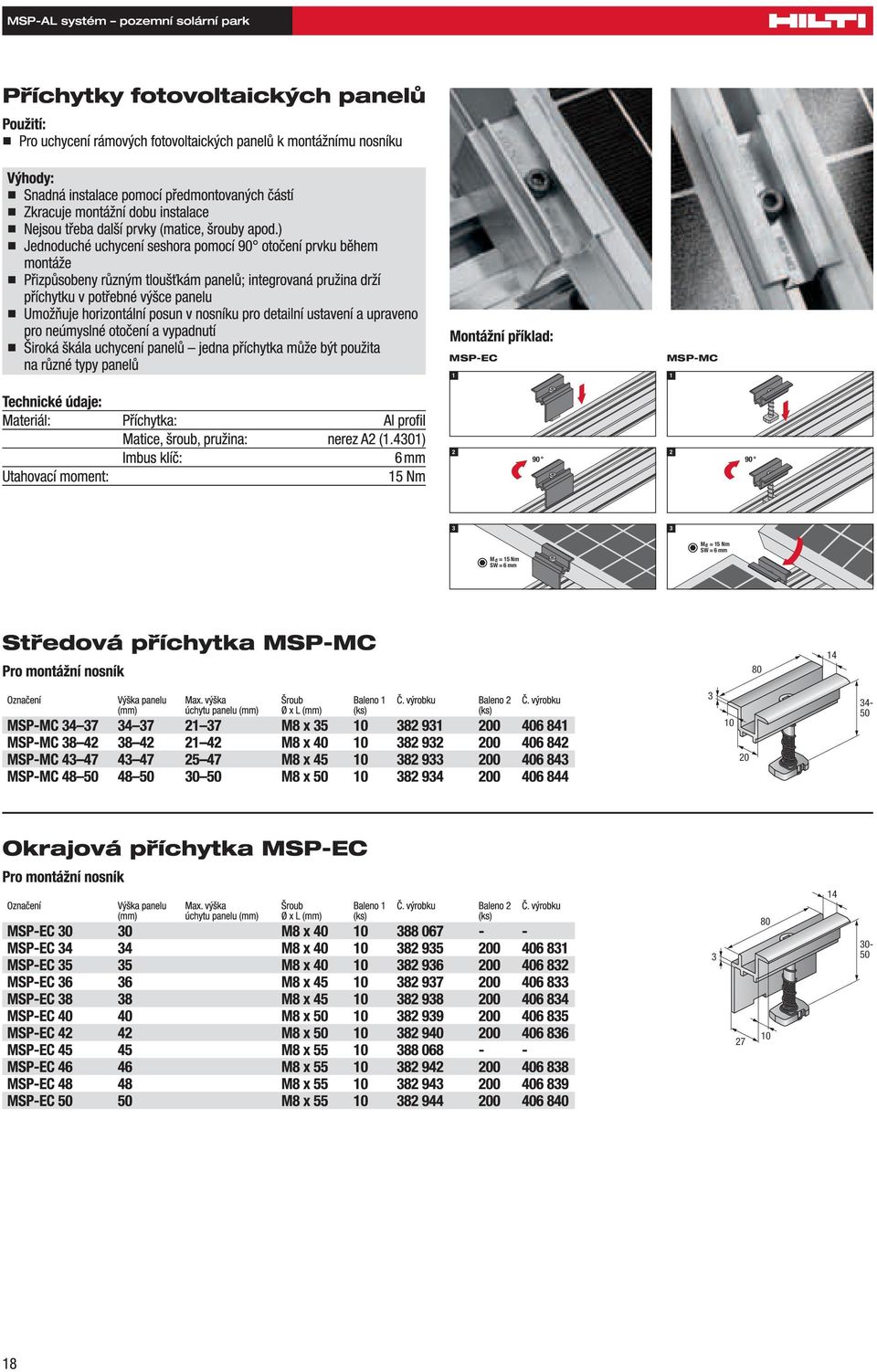

20 MSP-EC MSP-MC Md = 15 Nm SW = 6 mm Md = 15 Nm SW = 6 mm

21 MSP AL systém ploché střechy Hilti. Splní nejvyšší nároky.

22 MSP AL systém plochá střecha Závitořezný šroub do oceli MSP-STS 8/M10 Pro bezpečné spojení mezi nosnou konstrukcí střechy a konstrukcí pro fotovoltaické panely. Použití: Pro spojení roznášecího prvku nebo destičky Instalace do ocelových konstrukcí Výhody: Schopné přenést zatížení do ocelových konstrukcí Dostupné v různých délkách dle typu střech Hex. hlava pro jednoduchou montáž MSP-STS 8/M10 Materiál Nerez Těsnění EPDM Šroub Hex., klíč č. 5 Podložka 25 mm! Délka závitořezné části šroubu L2 Délka závitové části šroubu L1 Průměr horního závitu D1 Průměr spodního závitu D2 Hmotnost Označení Prodejní množství 100 mm 70 mm 10 mm 8 mm 101 g závitořezný šroub MSP-STS 8/M ks mm 70 mm 10 mm 8 mm 108 g závitořezný šroub MSP-STS 8/M ks mm 70 mm 10 mm 8 mm 114 g závitořezný šroub MSP-STS 8/M ks mm 70 mm 10 mm 8 mm 128 g závitořezný šroub MSP-STS 8/M ks Č. výrobku 20

23 MSP AL systém plochá střecha Distanční prvek MSP-BS Podpora pro MSP-STS závitořezný šroub do ocelových konstrukcí a pod trapézový plech. Použití: Používáno ve spojení se závitořezným šroubem Instalace do ocelových konstrukcí Výhody: Pomáhá lépe dosáhnout a optimalizuje přenos požadovaných zatížení Materiál MSP-BS Aluminium EN AW-6063 T66 Délka Vnější průměr Vnitřní průměr Hmotnost Označení Prodejní množství Č. výrobku 750 mm 19,5 mm 10,5 mm 440 g Podtrapézová výztuha MSP-BS 10 ks

24 MSP AL systém plochá střecha Roznášecí prvek MSP-BR Různé typy roznášecích prvků pro upevnění fotovoltaické konstrukce nad trapézový střešní plášť. Použití: Používáno ve spojení s křížovou svorkou a uchycením střešního trojúhelníku Upevněno střešními vruty do dřeva do krokví nebo závitořeznými šrouby do ocel i Výhody: Optimalizováno pro statiku budov s různými vzdálenostmi nosných konstrukcí Široká škála použití - vhodné pro většinu běžných typů Nosníkové příchytky - rychle upevnitelné na roznášecí prvek Hliníkový materiál - vysoká odolnost vůči korozi Materiál MSP-BR Aluminium EN AW-6063 T Číslo Délka B1 B2 Výška Hmotnost Označení Prodejní množství mm 42 mm 37 mm 26 mm 270 g Roznášecí prvek MSP-BR2-L ks mm 42 mm 37 mm 26 mm 390 g Roznášecí prvek MSP-BR2-L ks mm 42 mm 93 mm 26 mm 600 g Roznášecí prvek MSP-BR4-L ks Č. výrobku 22

25 MSP AL systém plochá střecha Trapézová příchytka MSP-TC Rychlé a spolehlivé řešení pro upevnění konstrukcí na trapézový plech nebo sendvičový panel. Použití: Montáž přímo na trapézový nebo sendvičový plech pomocí samořezných šroubků Výhody: Přesně sedí na každou aplikaci Všechny verze s EPDM gumou pro optimální těsnění Rychlejší a jednodušší - nosníková matka používána pro uchycení seshora Nerezové a hliníkové prvky - vysoká odolnost vůči korozi Materiál Těsnění Průměr š. Utahovací klíč MSP-TC Nerez, Aluminium AW 6063T66 EPDM 8 mm 13 mm Číslo A Označení Prodejní množství Č. výrobku 1 80 mm Trapézová příchytka MSP-TC-SV assy 1 ks >80 mm Trapézová příchytka MSP-TC-BV assy 1 ks variable Trapézová příchytka MSP-TC-SH assy 1 ks

26 MSP AL systém plochá střecha Střešní vrut do dřeva MSP-HB A2 Pro bezpečné spojení mezi nosnou konstrukcí střechy a konstrukcí pro fotovoltaické panely. Použití: Pro montáž roznášecího prvku nebo destičky ve spojení s křížovou svorkou Upevňovací část do nosné konstrukce střech Výhody: Dostupné v různých délkách Může být použito s roznášecím prvkem nebo plátem Nerezový prvek vysoká odolnost vůči korozi Materiál Těsnění MSP-HB A2 Nerez EPDM Hmotnost Délka závitu Průměr závitu Délka - L Utahovací klíč Označení Prodejní množství Č. výrobku 119 g 85 mm 10 mm 200 mm Hex. socket; wrench size 7 mm 125 g 85 mm 12 mm 200 mm Hex. socket; wrench size 9 mm 136 g 150 mm 12 mm 300 mm Hex. socket; wrench size 9 mm Střešní vrut do dřeva MSP-HB 10x200 A2 20 ks Střešní vrut do dřeva MSP-HB 12x200 A2 20 ks Střešní vrut do dřeva MSP-HB 12x300 A2 20 ks

27 MSP AL systém plochá střecha Plát MSP-HBP Rychlé a spolehlivé řešení pro upevnění konstrukcí na trapézový plech nebo vlnitou střešní krytinu. Použití: Pro spojení vrutu a roznášecího nosníku Výhody: Jednoduchá a rychlá montáž seshora Předmontovaná příchytka Nerezové a hliníkové prvky - vysoká odolnost vůči korozi Materiál Průměr závitu. Utahovací klíč MSP-HBP Nerez, Aluminium AW 6063T66 8 mm 13 mm D L Šířka Tloušťka Hmotnost Označení Prodejní množství 10,5 mm 130 mm 30 mm 8 mm 292 g Plát MSP-HBP M10 A2 10 ks ,5 mm 130 mm 30 mm 8 mm 290 g Plát MSP-HBP M12 A2 10 ks Č. výrobku 25

28 MSP AL systém plochá střecha Křížová svorka MSP-CC Rychlá, jednoduchá a bezpečná montáž pro spojení nosníků. Použití: Použití mezi podélným nosníkem a střešním trojúhelníkem Instalace do ocelových konstrukcí Výhody: Předmontováno, pro rychlou a jednoduchou instalaci podpůrných nosníků Otočit - zafi xovat - upevnit! Jednoduché a intuitivní pro rychlou a jednoduchou instalaci Materiál Šroub MSP-CC Nerez, Aluminium AW 6063T66 8 mm Č. Délka - L Šířka - B Výška - H Hmotnost Wrench size Utahovací klíč Označení Prodejní množství 1 40 mm 44 mm 34 mm 162 g 13 mm - Křížová svorka MSP-CC-HB 20 ks mm 44 mm 34 mm 133 g - Hexagon 6 mm Křížová svorka MSP-CC-BR 16 ks mm 44 mm 34 mm 135 g - Hexagon 6 mm Křížová svorka MSP-CC-WH 16 ks Č. výrobku 1 Křížová svorka MSP-CC-HB pro instalaci do ocelových konstrukcí 2 Křížová svorka MSP-CC-BR pro spojení roznášecího prvku trojúhelníků 3 Křížová svorka MSP-CC-WH pro spojení roznášecích nosníků a střešních trojúhelníků 26

29 MSP AL systém plochá střecha Roznášecí nosník MSP-MQT-H Různé nosníky pro distribuci zatížení do střešních konstrukcí. Použití: Pro roznos zatížení od fi xačních bodů do střešních konstrukcí Pro montáž podpor pod panely nebo střešních trojúhelníků Výhody: Materiálově optimalizovaný profi l pro přenesení sil a momentů Materiál Povrch MSP-MQT-H Aluminium EN AW-6063 T66 Pressblank Délka - L Šířka - B Výška - H Hmotnost běžného metru Označení Prodejní množství Č. výrobku 6 m 56 mm 57 mm 1,92 kg Roznášecí nosník MSP-MQT-H57 6m 6 m m 56 mm 74 mm 2,33 kg Roznášecí nosník MSP-MQT-H74 6m 6 m m 56 mm 95 mm 2,83 kg Roznášecí nosník MSP-MQT-H95 6 m

30 MSP AL systém plochá střecha Nosníková spojka MSP-MQT-SL Dilatační prvek pro spojování nosníků. Použití: Spojování nosníků Výhody: Optimální pro přenos zatížení Umožňuje ±10% odchylku, pokud je spojka usazena v jedné čtvrtině délky rozteče Použití pro pevný nebo kluzný bod Uchycení pomocí samořezných šroubů Materiál Povrch MSP-MQT-SL Aluminium EN AW-6063 T66 Pressblank Délka - L Šířka - B Výška - H Hmotnost Označení Prodejní množství Č. výrobku 285 mm 45 mm 49 mm 500 g Nosníková spojka MSP-MQT-SL57 12 ks mm 45 mm 65 mm 600 g Nosníková spojka MSP-MQT-SL74 8 ks mm 45 mm 84 mm 750 g Nosníková spojka MSP-MQT-SL95 4 ks

31 MSP AL systém plochá střecha Střešní trojúhelník MSP-T30-H Rychlé, variabilní řešení pro instalaci fotovoltaických panelů v různých úhlech. Použití: Pro instalaci fotovoltaických panelů v požadovaném úhlu Montáž podpor pro fotovoltaické panely Výhody: Uzavřený profi l pro vyšší tuhost Umožňuje různé variace uspořádání a uchycení panelů použitím předmontovaných příchytek Střešní trojúhelníky pro jiné sklony na vyžádání MSP-T30-H Materiál Aluminium EN AW-6063 T66 Úhel 30 Délka - L Hmotnost Označení Prodejní množství Č. výrobku 1,48 m 2,8 kg Střešní trojúhelník MSP-T30-H41 54 ks ,81 m 3,4 kg Střešní trojúhelník MSP-T30-H53 54 ks ,81 m 5,1 kg Střešní trojúhelník MSP-T30-H72 36 ks

32 MSP AL systém plochá střecha Střešní trojúhelník MSP-TC30-H Rychlé, variabilní řešení pro instalaci fotovoltaických panelů v různých úhlech ve spojení s roznášecím nosníkem. Použití: Pro instalaci fotovoltaických panelů v požadovaném úhlu ve spojení s roznášecím nosníkem Montáž podpor pro fotovoltaické panely Výhody: Uzavřený profi l pro vyšší tuhost Umožňuje různé variace uspořádání a uchycení panelů použitím předmontovaných příchytek Střešní trojúhelníky pro jiné sklony na vyžádání MSP-TC30-H Materiál Aluminium EN AW-6063 T66 Úhel 30 Hmotnost Označení Prodejní množství Č. výrobku 1,66 kg Střešní trojúhelník MSP-TC30-H41 54 ks ,97 kg Střešní trojúhelník MSP-TC30-H53 54 ks ,96 kg Střešní trojúhelník MSP-TC30-H72 36 ks

33 MSP AL systém plochá střecha Podélný nosník MSP-MTP-H Pro uchycení příchytek pro solární panely. Použití: Pro instalaci fotovoltaických panelů Výhody: Uzavřený profi l - vysoká tuhost Různé průřezy pro různá zatížení - optimalizace nákladů Vhodné pro použití na budovách s běžnými nosnými konstrukcemi (běžné vzdálenosti podpůrných konstrukcí) Vhodné pro rozteče v závislosti na lokálních podmínkách (sníh, vítr) Materiál Povrch MSP-MTP-H Aluminium EN AW-6063 T66 Pressblank Délka - L Šířka - B Výška - H Hmotnost běžného metru Označení Prodejní množství Č. výrobku 6 m 40 mm 36 mm 0,9 kg Podélný nosník MSP-MTP-H36 6m 6 m m 40 mm 45 mm 1,15 kg Podélný nosník MSP-MTP-H45 6m 6 m m 40 mm 52 mm 1,35 kg Podélný nosník MSP-MTP-H52 6m 6 m m 40 mm 60 mm 1,43 kg Podélný nosník MSP-MTP-H60 6m 6 m

34 MSP AL systém plochá střecha Nosníková spojka MSP-MTP-SL Dilatační prvek pro spojování nosníků. Použití: Spojování nosníků Optimální přenos zatížení, pokud je umístěn v 1/4 od podpěr Výhody: Optimální pro přenos zatížení Umožňuje ±10% odchylku, pokud je spojka usazena v jedné čtvrtině délky rozteče Použití pro pevný nebo kluzný bod Uchycení pomocí samořezných šroubů Materiál Povrch MSP-MTP-SL Aluminium EN AW-6063 T66 Pressblank Délka - L Šířka - B Výška - H Hmotnost Označení Prodejní množství Č. výrobku 285 mm 45 mm 24 mm 250 g Nosníková spojka MSP-MTP-SL36 30 ks mm 45 mm 32 mm 320 g Nosníková spojka MSP-MTP-SL45 20 ks mm 45 mm 39 mm 380 g Nosníková spojka MSP-MTP-SL52 18 ks mm 45 mm 46 mm 400 g Nosníková spojka MSP-MTP-SL60 16 ks

35 MSP AL systém plochá střecha Izolace MSP-TZR Dodatečná ochrana pro střešní plášť. Použití: Pro lepší těsnění na trapézové střechy (pokud je nutné) Ochranná páska pro použití v místech kontaktu střešního pláště a nosníku Výhody: Odolné vůči povětrnostním vlivům Dobrá odolnost vůči stárnutí MSP-TZR Materiál EPDM Teplotní rozsah -30 C C Dodatečné info z jedné strany samopřilnavý Délka - L Výška - H Hmotnost Označení Prodejní množství Č. výrobku 10 m 3 mm 515 g Izolace MSP-TZR 100 EPDM 1 ks m 3 mm 618 g Izolace MSP-TZR 120 EPDM 1 ks

36 MSP-EC MSP-MC Md = 15 Nm SW = 6 mm Md = 15 Nm SW = 6 mm

37

38 MSP systém šikmé střechy Střešní hák MSP-RHC-CPR/-CRR 1 2 Použití: Montáž na krokev nebo vaznice Pro montáž na šikmé střechy z konvexních/konkávních střešních tašek (taktéž známých jako Španělské tašky) Vhodné pro střešní krovy s latěmi v různých výškách Výhody: Předmontovaný konektor pro montáž MSP-MTP nosníku Rychlá a jednoduchá montáž, nosník se nasadí seshora Vysoká odolnost vůči korozi (nerez) Jednoduchá nivelace předmontovaného konektoru MSP-RHC-CPR/CRR Materiál střešní hák: nerez A2 (1.4301) matice, šroub: nerez A2 (A2-70) pružina: nerez A2 (1.4310) příchytka: Al (EN AW 6063-T66) Upínací klíč pro 13mm příchytku Utahovací moment 20Nm Upínací klíč pro 13mm výškový posun Č. Hmotnost Označení Baleno Č. výrobku 1 1,02 kg MSP-RHC-CPR 10 ks ,14 kg MSP-RHC-CRR 10 ks

39 MSP systém šikmé střechy Střešní hák MSP-RHC Použití: Montáž na krokev Pro montáž na šikmé střechy z pálených tašek Vhodné pro střešní krovy s latěmi v různých výškách Výhody: Předmontovaný konektor pro montáž MSP-MTP nosníku Rychlá a jednoduchá montáž, nosník se nasadí seshora Vysoká odolnost vůči korozi (nerez) Jednoduchá nivelace předmontovaného konektoru MSP-RHC-CPR/CRR Materiál střešní hák: nerez A2 (1.4301) matice, šroub: nerez A2 (A2-70) pružina: nerez A2 (1.4310) příchytka: Al (EN AW 6063-T66) Upínací klíč pro 13mm příchytku Utahovací moment 20Nm DIN4074, C24/S10 min. 70mm min.2x min. 24mm T40 / ø 8 mm h t h t 45 mm 5 mm 55 mm 5 mm 45 mm 6 mm 35 mm 8 mm min. 60 mm min. 10 mm min. 2 mm max. 4 mm 41 mm 8 mm 55 mm 8 mm 13 / 20 Nm mm t A Hmotnost Označení Baleno Č. výrobku 5 mm 45 mm 739 g MSP-RHC 45/5 10 ks mm 55 mm 755 g MSP-RHC 55/5 10 ks mm 45 mm 965 g MSP-RHC 45/6 10 ks mm 35 mm 936 g MSP-RHC 35/8 10 ks mm 41 mm 955 g MSP-RHC 41/8 10 ks mm 55 mm 974 g MSP-RHC 55/8 10 ks

40 EDELSTAHL EDELSTAHL MSP systém šikmé střechy Střešní hák MSP-RHC-A/-AA 1 2 Použití: Montáž na krokev Pro montáž na šikmé střechy z pálených tašek Vhodné pro nerovné střechy kde je nutná dvojitá výšková úprava Vhodné pro střechy s latěmi v různých úrovních MSP-RHC-A/-AA Materiál střešní hák: nerez A2 (1.4301) matice, šroub: nerez A2 (A2-70) pružina: nerez A2 (1.4310) příchytka: Al (EN AW 6063-T66) Upínací klíč pro 13mm příchytku Utahovací moment 20Nm Stainless steel DIN4074, C24/S10 min. 60 mm min. 70mm min. 2x min. 24mm 45 mm min. 10 mm min. 2 mm max. 4 mm T40 / ø 8 mm Stainless steel DIN4074, C24/S10 13 / 25 Nm mm min. 60 mm min. 70mm min. 2x min. 24mm mm min. 10 mm min. 10 mm min. 2 mm max. 4 mm T40 / ø 8 mm 13 / 25 Nm mm mm 13 / 25 Nm mm mm Č. Hmotnost Označení Baleno Č. výrobku 1 1,02 kg MSP-RHC-A 45/8 10 ks ,14 kg MSP-RHC-AA 35-45/8 10 ks

41 MSP systém šikmé střechy Střešní hák MSP-RHC-B/-S 1 2 Použití: Montáž na krokev Pro montáž na šikmé střechy z lehkých střešních krytin a břidlicových střešních tašek Vhodné pro střešní krovy s latěmi v různých výškách MSP-RHC-B/-S Materiál střešní hák: nerez A2 (1.4301) matice, šroub: nerez A2 (A2-70) pružina: nerez A2 (1.4310) příchytka: Al (EN AW 6063-T66) Utahovací moment 20Nm 1 2 click! Č. Hmotnost Označení Baleno Č. výrobku g MSP-RHC-B 30/5 10 ks g MSP-RHC-S 50/5 10 ks Deska pomocná Použití: Pro střešní háky: RH, RH-A, RH-B, RH-CC MSP-SB Materiál nerez A2 (1.4301) Síla materiálu Označení Baleno Č. výrobku 5 mm MSP-SB 5 mm A2 10 ks

42 MSP systém šikmé střechy Střešní hák MSP-RHC-CPR/-CRR Použití: Montáž na krokev Pro montáž na střechy z pálených nebo betonových tašek Pro montáž rastru na střeše Výhody: Předmontovaný konektor pro montáž MSP-MTP nosníku Rychlá a jednoduchá montáž, nosník se nasadí seshora Vysoká odolnost vůči korozi (nerez) Jednoduchá nivelace předmontovaného konektoru MSP-RHC-CC Materiál střešní hák: nerez A2 (1.4301) matice,šroub: nerez A2 (A2-70) pružina: nerez A2 (1.4310) příchytka: Al (EN AW 6063-T66) Upínací klíč pro 13mm příchytku 2 DIN4074, C24/S10 45 mm min. 60 mm mm min. 2 mm max. 4 mm T40 / ø 8 mm min. 10 mm min. 24mm min.2x min. 70mm 13 / 20 Nm mm 2 13 / 25 Nm 1 13 / 20 Nm mm mm MSP-CC-WH Hmotnost Označení Baleno Č. výrobku 1,036 kg MSP-RHC-CC 45/8 10 ks Vrut do dřeva MSP-HS Použití: Pro uchycení háků do krokví Výhody: Nerez Bez nutnosti předvrtání krokve Materiál Hlava šroubu MSP-HS A2 Torx T40 Délka šroubu Průměr Označení Baleno Č. výrobku 100 mm 8 mm MSP-HS 8x100 A2 100 pc mm 8 mm MSP-HS 8x120 A2 100 pc

43

44 MSP systém šikmé střechy Podélný nosník MSP-MTP-H Pro uchycení příchytek pro solární panely. Použití: Pro instalaci fotovoltaických panelů Výhody: Uzavřený profi l - vysoká tuhost Různé průřezy pro různá zatížení - optimalizace nákladů Vhodné pro použití na budovách s běžnými nosnými konstrukcemi (běžné vzdálenosti podpůrných konstrukcí) Vhodné pro rozteče v závislosti na lokálních podmínkách (sníh, vítr) Materiál Povrch MSP-MTP-H Aluminium EN AW-6063 T66 Pressblank Délka - L Šířka - B Výška - H Hmotnost běžného metru Označení Prodejní množství Č. výrobku 6 m 40 mm 36 mm 0,9 kg Podélný nosník MSP-MTP-H36 6m 6 m m 40 mm 45 mm 1,15 kg Podélný nosník MSP-MTP-H45 6m 6 m m 40 mm 52 mm 1,35 kg Podélný nosník MSP-MTP-H52 6m 6 m m 40 mm 60 mm 1,43 kg Podélný nosník MSP-MTP-H60 6m 6 m Nosníková spojka MSP-MTP-SL Dilatační prvek pro spojování nosníků. Použití: Spojování nosníků Optimální přenos zatížení, pokud je umístěn v 1/4 od podpěr Výhody: Optimální pro přenos zatížení Umožňuje ±10% odchylku, pokud je spojka usazena v jedné čtvrtině délky rozteče Použití pro pevný nebo kluzný bod Uchycení pomocí samořezných šroubů Materiál Povrch MSP-MTP-SL Aluminium EN AW-6063 T66 Pressblank Délka - L Šířka - B Výška - H Hmotnost Označení Prodejní množství Č. výrobku 285 mm 45 mm 24 mm 250 g Nosníková spojka MSP-MTP-SL36 30 ks mm 45 mm 32 mm 320 g Nosníková spojka MSP-MTP-SL45 20 ks mm 45 mm 39 mm 380 g Nosníková spojka MSP-MTP-SL52 18 ks mm 45 mm 46 mm 400 g Nosníková spojka MSP-MTP-SL60 16 ks

45 MSP-EC MSP-MC Md = 15 Nm SW = 6 mm Md = 15 Nm SW = 6 mm

46 Kotvení Hilti. Splní nejvyšší nároky.

47

48

49

50

51

52 Reference Hilti. Splní nejvyšší nároky.

53 Reference Realizované projekty Umístění: Kamenice nad Lipou Výkon: 1,33 MW Typ konstrukce: pozemní park Umístění: Borek Výkon: 1 MW Typ konstrukce: pozemní park Umístění: Chalmová SK Výkon: 500 kw Typ konstrukce: pozemní park 51

54 Reference Umístění: Šakvice Výkon: 4,7 MW Typ konstrukce: pozemní park Umístění: Hustopeče nad Bečvou Výkon: 1,3 MW Typ konstrukce: pozemní park Umístění: Bytové domy Měcholupy Výkon: 42 kw Typ konstrukce: střešní aplikace 52

55 Reference Umístění: České Budějovice Výkon: 26 kw Typ konstrukce: střešní aplikace Umístění: Praha - Smíchov Výkon: 74 kw Typ konstrukce: střešní aplikace Umístění: Prachatice Výkon: 30 kw Typ konstrukce: střešní aplikace 53

56 Reference Umístění: Praha Modřany Výkon: 64 kw Typ konstrukce: střešní aplikace Umístění: Mohelnice Výkon: 25 kw Typ konstrukce: střešní aplikace Umístění: Važany Výkon: 5 kw Typ konstrukce: střešní aplikace 54

57 Reference Umístění: Kožichovice Výkon: 200 kw Typ konstrukce: pozemní park Umístění: Holubice Výkon: 370 kw Typ konstrukce: pozemní park Umístění: Klikov Výkon: 1,4 MW Typ konstrukce: pozemní park 55
