Indexový obraz můžete uložit samostatně, ne jako album. Před uložením nastavte preference podle předchozího postupu.

Transkript

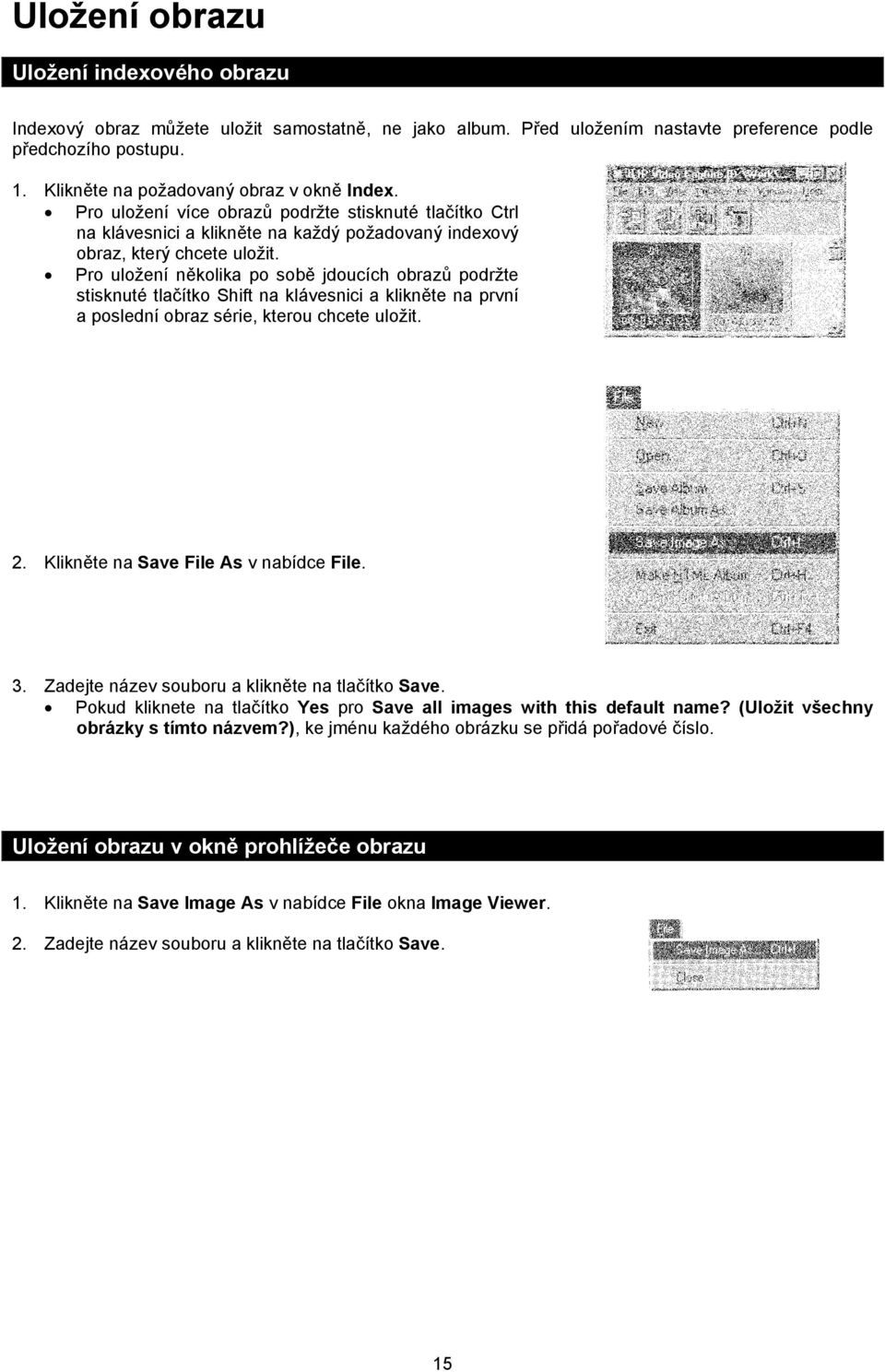

1 Uložení obrazu Uložení indexového obrazu Indexový obraz můžete uložit samostatně, ne jako album. Před uložením nastavte preference podle předchozího postupu. 1. Klikněte na požadovaný obraz v okně Index. Pro uložení více obrazů podržte stisknuté tlačítko Ctrl na klávesnici a klikněte na každý požadovaný indexový obraz, který chcete uložit. Pro uložení několika po sobě jdoucích obrazů podržte stisknuté tlačítko Shift na klávesnici a klikněte na první a poslední obraz série, kterou chcete uložit. 2. Klikněte na Save File As v nabídce File. 3. Zadejte název souboru a klikněte na tlačítko Save. Pokud kliknete na tlačítko Yes pro Save all images with this default name? (Uložit všechny obrázky s tímto názvem?), ke jménu každého obrázku se přidá pořadové číslo. Uložení obrazu v okně prohlížeče obrazu 1. Klikněte na Save Image As v nabídce File okna Image Viewer. 2. Zadejte název souboru a klikněte na tlačítko Save. 15

2 Přidání souborů obrazu do indexového okna Můžete přidat soubory obrazu ve formátu BMP, JPEG nebo DVF do okna Index. Pro přidání obrazů zachycených z video zařízení přímo do okna Index viz. dříve. 1. Klikněte na Open v nabídce File. 2. Vyberte požadovaný typ obrazu ze sloupce Files of type. 3. Vyberte požadovaný soubor a klikněte na tlačítko Open. Můžete současně vybrat několik souborů. Můžete přidat obraz do okna Index z adresáře nebo průzkumníka pomocí metody uchop & přetáhni. Viz. návod k použití Windows 95/98. Pokud je do okna Index přidán obraz JPEG nebo BMP, nezobrazí se časový kód. Pokud je do okna Index přidán různě velký obraz JPEG nebo BMP, jeho velikost se automaticky změní na 720x480 bodů (NTSC*) nebo 720x576 bodů (PAL**) Obraz, jehož poměr stran není 4:3, je po přidání do okna Index nebo při uložení automaticky zformátován do tohoto poměru stran. * NTSC je video systém používaný především v Severní Americe a Japonsku. ** PAL je video systém používaný především ve Západní Evropě a Asii. Uložení obrazů jako alba Uložení obrazů jako alba Můžete uložit okno Index jako jedno album. 1. Pro vytvoření nového alba klikněte na tlačítko uložení alba Save Album v panelu s nástroji okna Index. 2. Zadejte název souboru a klikněte na tlačítko Save. Pro uložení modifikovaného alba vyberte File - Save Album. 16

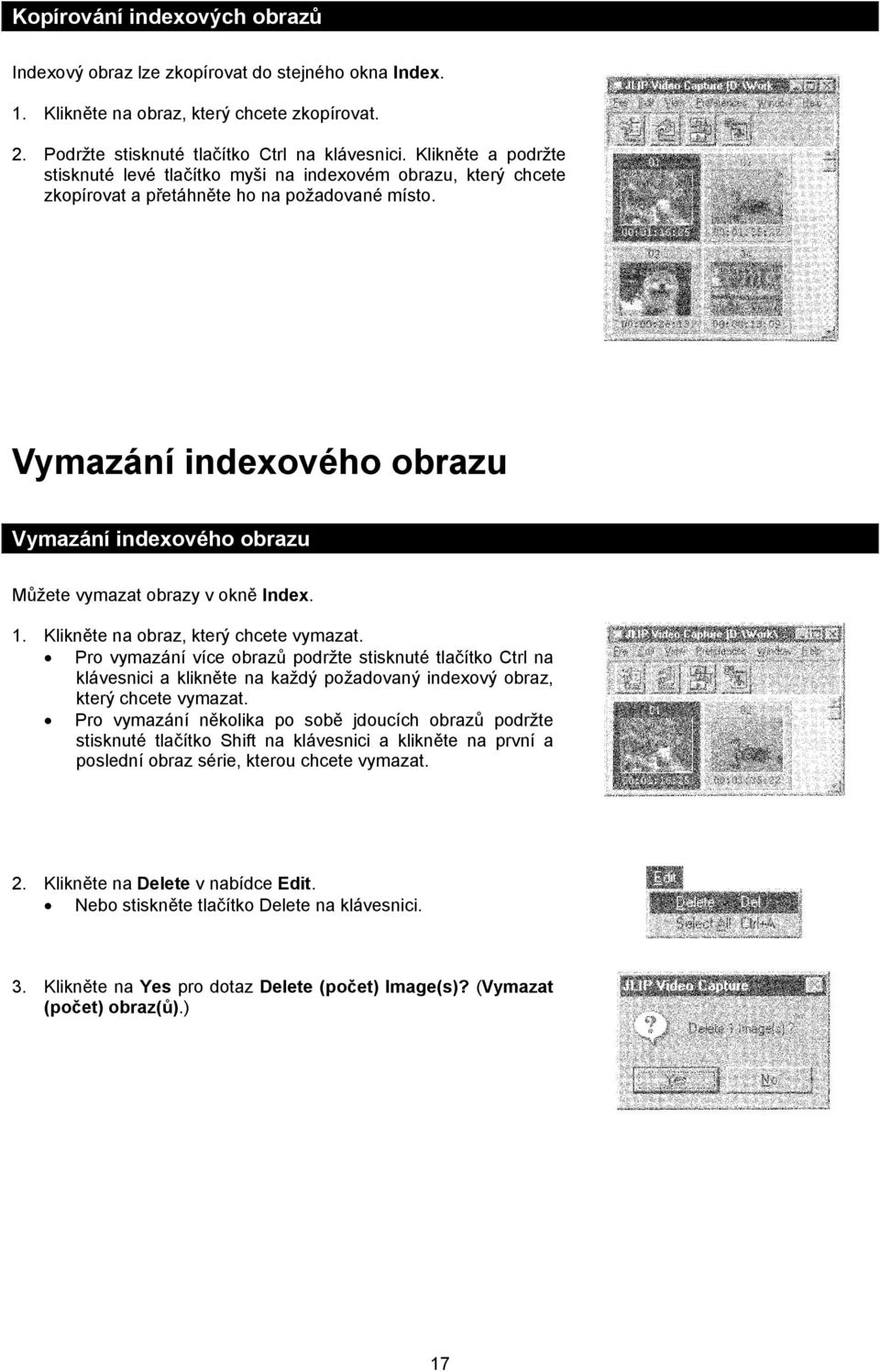

3 Kopírování indexových obrazů Indexový obraz lze zkopírovat do stejného okna Index. 1. Klikněte na obraz, který chcete zkopírovat. 2. Podržte stisknuté tlačítko Ctrl na klávesnici. Klikněte a podržte stisknuté levé tlačítko myši na indexovém obrazu, který chcete zkopírovat a přetáhněte ho na požadované místo. Vymazání indexového obrazu Vymazání indexového obrazu Můžete vymazat obrazy v okně Index. 1. Klikněte na obraz, který chcete vymazat. Pro vymazání více obrazů podržte stisknuté tlačítko Ctrl na klávesnici a klikněte na každý požadovaný indexový obraz, který chcete vymazat. Pro vymazání několika po sobě jdoucích obrazů podržte stisknuté tlačítko Shift na klávesnici a klikněte na první a poslední obraz série, kterou chcete vymazat. 2. Klikněte na Delete v nabídce Edit. Nebo stiskněte tlačítko Delete na klávesnici. 3. Klikněte na Yes pro dotaz Delete (počet) Image(s)? (Vymazat (počet) obraz(ů).) 17

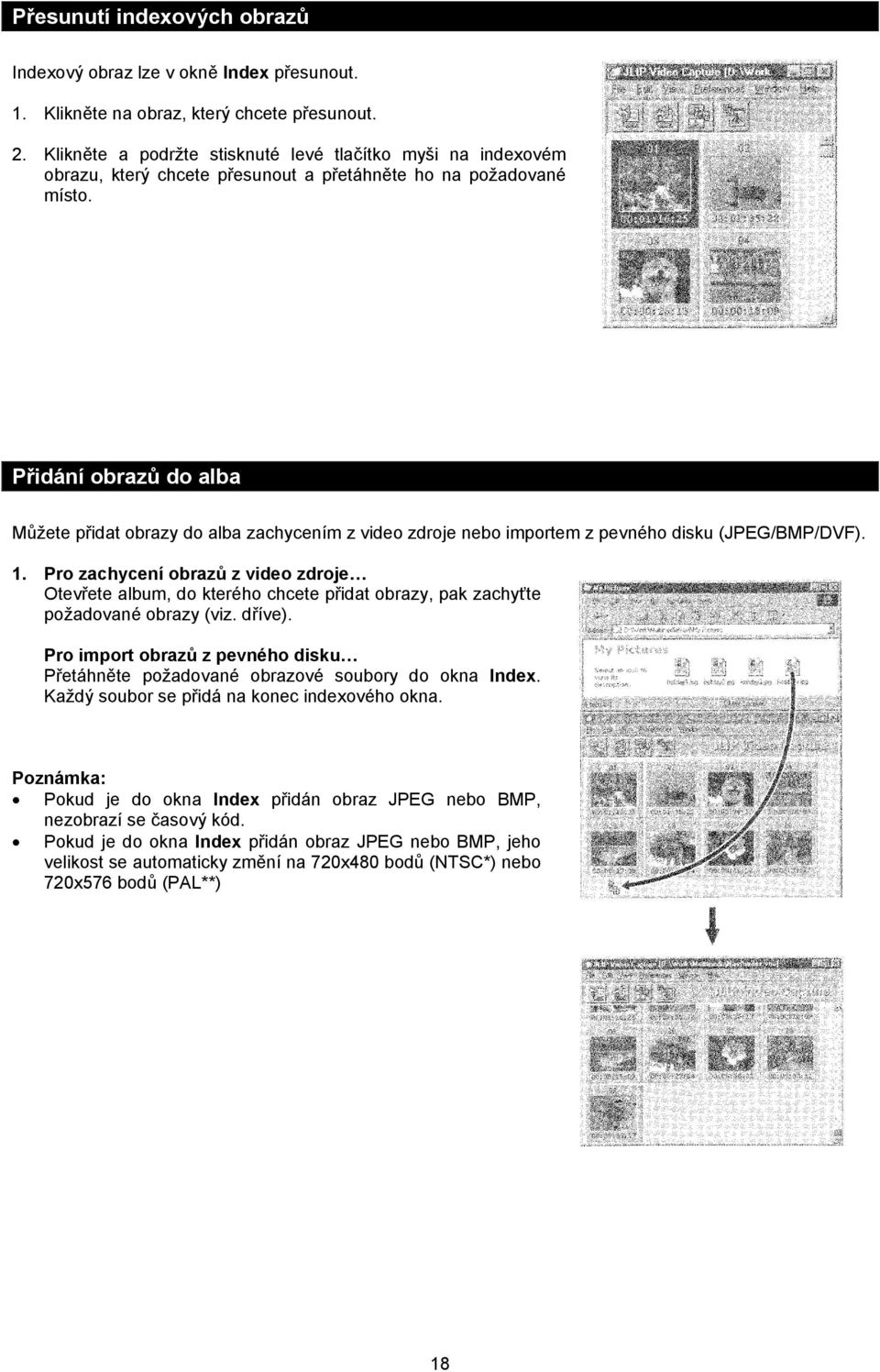

4 Přesunutí indexových obrazů Indexový obraz lze v okně Index přesunout. 1. Klikněte na obraz, který chcete přesunout. 2. Klikněte a podržte stisknuté levé tlačítko myši na indexovém obrazu, který chcete přesunout a přetáhněte ho na požadované místo. Přidání obrazů do alba Můžete přidat obrazy do alba zachycením z video zdroje nebo importem z pevného disku (JPEG/BMP/DVF). 1. Pro zachycení obrazů z video zdroje Otevřete album, do kterého chcete přidat obrazy, pak zachyťte požadované obrazy (viz. dříve). Pro import obrazů z pevného disku Přetáhněte požadované obrazové soubory do okna Index. Každý soubor se přidá na konec indexového okna. Pokud je do okna Index přidán obraz JPEG nebo BMP, nezobrazí se časový kód. Pokud je do okna Index přidán obraz JPEG nebo BMP, jeho velikost se automaticky změní na 720x480 bodů (NTSC*) nebo 720x576 bodů (PAL**) 18

5 Kopírování obrazu Zkopírování obrazu do schránky Obraz zobrazený v okně Image Viewer můžete zkopírovat do schránky, kde jsou zkopírovaná data dočasně uložena. 1. Klikněte na Copy v nabídce Edit. Nebo stiskněte současně tlačítko Ctrl a C na klávesnici. Obrazová data zkopírovaná do schránky mají pevnou velikost 640x480 bodů v normálním režimu a 848x480 bodů v širokoúhlém režimu. Vložení obrazu ze schránky Obraz uložený ve schránce můžete vložit do jiné aplikace. 1. Vložte obrazová data ze schránky do obrazového editoru atd. V mnoha případech lze použít současné stisknutí tlačítka Ctrl a V na klávesnici. Detaily viz. návod k příslušnému programu. Tato funkce nepracuje v případě, že je mnoho paměti využito pro zobrazení obrazů. Obrazová data zkopírovaná do schránky mají pevnou velikost 640x480 bodů v normálním režimu a 848x480 bodů v širokoúhlém režimu. Po spuštění jiné aplikace ukončete program JLIP Video Capture. Pokud současně běží obě aplikace, počítač může být nestabilní, protože je spotřebováno mnoho paměti. Editace obrazu Můžete spustit obrazový editor. Před použitím této funkce musí být obrazový editor nainstalován. 1. Klikněte na Open Editor v nabídce Edit okna Image Viewer. Upozornění: Pro ovládání programu editoru viz. jeho návod k použití. Při výběru Open Editor z nabídky se spustí naposledy instalovaný obrazový editor. Pokud chcete připojit jinou aplikaci obrazového editoru, viz. Help k Windows. Tato funkce využívá funkce propojení programů. Podle nastavení lze spustit i jiný program. Formát obrazového souboru je stejný jako je nastavení v Preferences Save Image. Pokud je nastaveno DVF, tato funkce nepracuje. V nastavení Save Image by mělo být pro použití této funkce nastaveno JPEG nebo BMP. Po spuštění jiné aplikace ukončete program JLIP Video Capture. Pokud současně běží obě aplikace, počítač může být nestabilní, protože je spotřebováno mnoho paměti. 19

6 Vytvoření HTML alba Obrázky z okna Index můžete uložit jako HTML. HTML je formát, který lze prohlížení v internetovém prohlížeči. Uložení obrazů ve formátu HTML 1. Vyberte obrázky v okně Index, které chcete uložit. Pokud nejsou vybrány žádné obrázky, uloží se všechny obrázky alba. 2. Klikněte na Make HTML Album v nabídce File. 3. Zadejte název pro HTML soubor a klikněte na tlačítko Save. 4. Zadejte titulek pro HTML album do pole Title Input a klikněte na tlačítko OK. HTML soubor a adresář obsahují uložené všechny jednotlivé obrázky. Název souboru HTML a adresáře je stejný. Upozornění: Obrázky uložené v HTML albu jsou pevně ve formátu JPEG s kvalitou 75. Barva pozadí HTML alba je stejná jako barva okna Index je-li barva pozadí nastavená na Default nebo User Defined. JLIP Video Capture nemůže otevřít HTML album. Při přesunu HTML souboru a adresáře udržujte jejich vzájemný relativní poměr. Jsou propojeny relativní adresářovou cestou. Prohlížení HTML alba 1. Vyberte File Open HTML Album pro otevření HTML alba pomocí internetového prohlížeče. HTML album lze použít pro domovskou stránku na internetu. 20

7 Odstraňování závad Problém Připojené video zařízení není detekováno. Port COM nelze nastavit. Funkce automatického zachycení nepracuje správně. Příčina Zkontrolujte, že kamera je správně připojená k síťovému adaptéru. Zkontrolujte, že kabel je správně připojený ke kameře a k počítači. Zapněte napájení video zařízení před spuštěním JLIP Video Capture. Pokud není zařízení detekováno po dvojím nebo trojím stisknutí tlačítka Scan v okně JLIP Devices, vypněte napájení počítače a video zařízení. Zkontrolujte propojení mezi nimi a restartujte počítač. Zkontrolujte, že okno JLIP Devices pracuje správně po stisknutí tlačítka Scan. Pokud používáte vestavěný modem nebo infračervený port IrDA, port COM RS-232C může být obsazený. V tomto případě klikněte pravým tlačítkem myši na My Computer, pak vyberte položky Properties Systém Properties Device Manager. Klikněte na položku Ports (COM&LPT) pro kontrolu, který port COM je volný. Pokud jsou všechny porty COM obsazené, nastavte port COM využitý modemem nebo ovladačem IrDA na Invalid. Pokud je v PC instalován ovladač USB nebo Digital Still Camera, může se stát, že port RS-232C nelze použít. Podle specifikace Vašeho PC se může stát, že budete muset změnit nastavení BIOSu. Tato funkce nemusí někdy pracovat podle aktuálního specifikace počítače a operačního prostředí. Pokud je během zachytávání filmu proveden přesun okna DV Controller, rolování okna nebo příkaz z nabídky File, může dočasně dojít k této závadě. Tato závada může nastat pokud z video zařízení v důsledku poškozené pásky nejsou přenášena správná data. Tato závada může nastat pokud je páska nahraná v režimu LP přehrávána pomocí PC na jiném video zařízení. Páska by měla být přehrávána na stejném video zařízení, na kterém byla nahrána. Může zde být program, který běží na pozadí. Zkontrolujte, že na pozadí neběží žádný program, který využívá procesor ve stejném čase jako JLIP Video Capture.. Při použití notebooku může dojít k přerušení operace hlášením o vybité baterii. Pokud je ve složce StartUp program, který monitoruje stav baterie Zavřete aplikaci nebo vymažte/přesuňte její ikonu ze složky StartUp a restartujte počítač. Pokud používáte PC s funkcí řízení napájení Klikněte pravým tlačítkem myši pro výběr My Computer, pak vyberte Properties Systém Properties Device Manager Systém Devices Advanced Power Management Support. Proveďte následující postup. Pro Windows 95 klikněte na Setting a odstraňte značku zatržení ( ) u položky Enable power management support. Pro Windows 98 zatrhněte položku Disable in this hardware profile (vedle ní se objeví značka zatržení ( ). 21

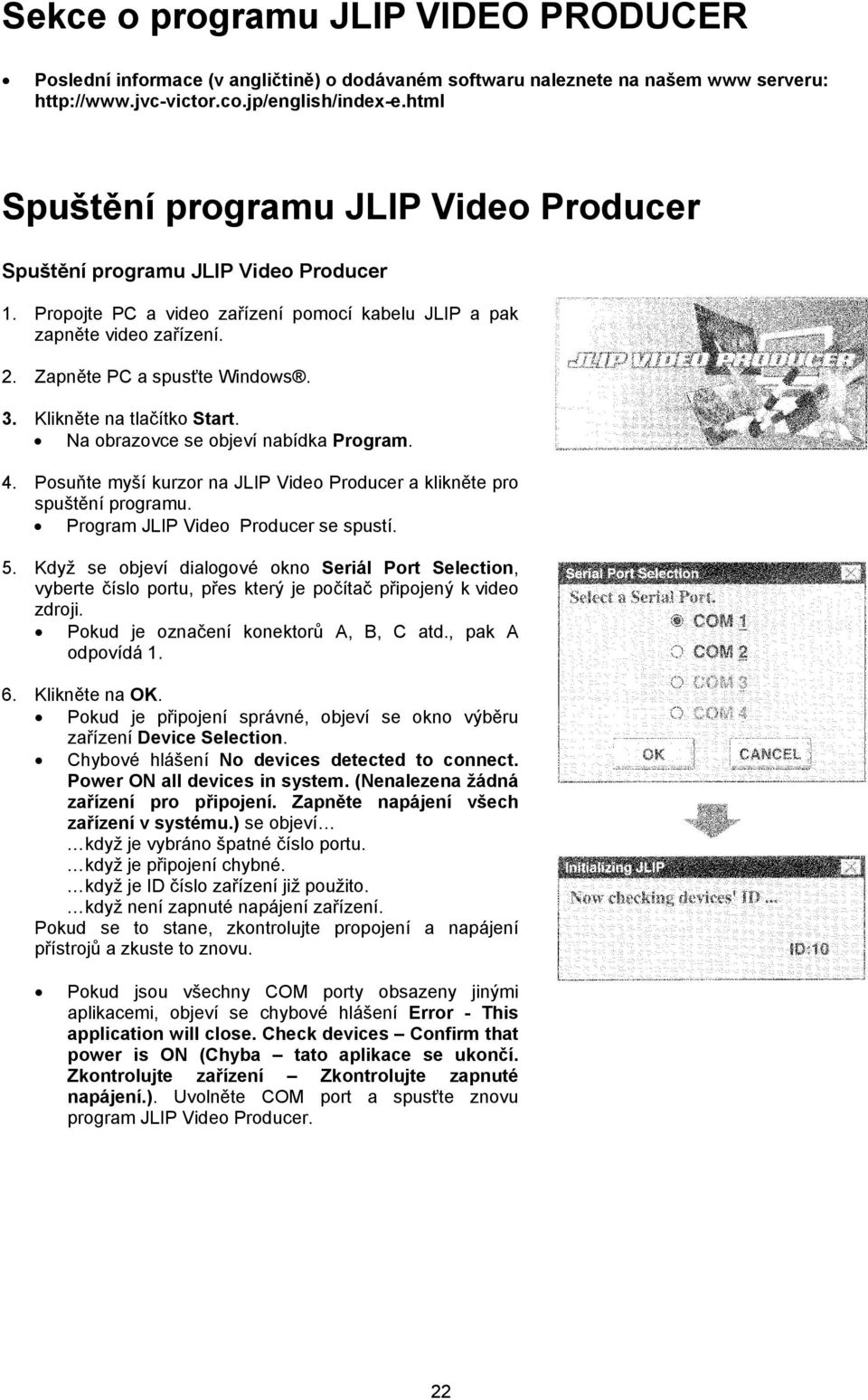

8 Sekce o programu JLIP VIDEO PRODUCER Poslední informace (v angličtině) o dodávaném softwaru naleznete na našem www serveru: Spuštění programu JLIP Video Producer Spuštění programu JLIP Video Producer 1. Propojte PC a video zařízení pomocí kabelu JLIP a pak zapněte video zařízení. 2. Zapněte PC a spusťte Windows. 3. Klikněte na tlačítko Start. Na obrazovce se objeví nabídka Program. 4. Posuňte myší kurzor na JLIP Video Producer a klikněte pro spuštění programu. Program JLIP Video Producer se spustí. 5. Když se objeví dialogové okno Seriál Port Selection, vyberte číslo portu, přes který je počítač připojený k video zdroji. Pokud je označení konektorů A, B, C atd., pak A odpovídá Klikněte na OK. Pokud je připojení správné, objeví se okno výběru zařízení Device Selection. Chybové hlášení No devices detected to connect. Power ON all devices in system. (Nenalezena žádná zařízení pro připojení. Zapněte napájení všech zařízení v systému.) se objeví když je vybráno špatné číslo portu. když je připojení chybné. když je ID číslo zařízení již použito. když není zapnuté napájení zařízení. Pokud se to stane, zkontrolujte propojení a napájení přístrojů a zkuste to znovu. Pokud jsou všechny COM porty obsazeny jinými aplikacemi, objeví se chybové hlášení Error - This application will close. Check devices Confirm that power is ON (Chyba tato aplikace se ukončí. Zkontrolujte zařízení Zkontrolujte zapnuté napájení.). Uvolněte COM port a spusťte znovu program JLIP Video Producer. 22

9 7. V okně Device Selection vyberte název video zdroje, pak klikněte na tlačítko OK pro přechod do okna JLIP VIDEO PRODUCER. Je možné současně vybrat druhé zařízení jiného typu, ale není možní vybrat současně dvě zařízení stejného typu. 8. Klikněte na Set-up Recorder Select a objeví se okno Recorder Selection. Vyberte USE EDIT JACK a klikněte na OK. 23

10 Tlačítka a zobrazení okna VIDEO PRODUCER Ikona nabídky Příkazová lišta Lišta s titulkem 3. Tlačítko ikony Při připojení digitální video kamery nelze ovládat následující: Set-up Counter Reset Protože digitální video kamera nahrává údaje počítadla na pásku jako časový kód, není možné vynulovat počítadlo. 1. Tlačítko POWER Zapnutí a vypnutí napájení video zařízení. Pokud není předem připojeno napájení kamery, nemůžete zapnout a vypnout kameru stisknutím tohoto tlačítka. Některé video kamery nelze zapnout a vypnout kliknutím na toto tlačítko. 2. Systém počítadla COUNTER 3. Zobrazení počítadla pásky Zobrazení aktuální pozice pásky. Př.: 00: 01: 45: 10F (Hodin: Minut: Sekund: Snímků) 4. ID číslo Zobrazuje ID číslo vybraného zařízení. 5. Název souboru FILE Zobrazuje název souboru po uložení programu pod novým jménem. Př.: travel 24

11 6. Poznámka MEMO Pokud chcete přidat k souboru komentář, můžete ho zadat zde. Př.: Europe Tour 7. Zobrazení bodu začátku/konce IN/OUT Můžete nastavit až 99 bodů začátku/konce pro jeden soubor. 8. Tlačítko SCENE Přehrávání pouze jedné naprogramované scény, takže se na ní můžete podívat. Ovládá pouze video zdroj. 9. Tlačítko START Spuštění editace. Scény jsou nahrány v jejich numerickém pořadí. Po zapnutí editace se toto tlačítko změní na tlačítko STOP. 10. Odehraný čas ELAPSED TIME Zobrazuje celkový odehraný čas všech naprogramovaných scén. 11. Ovládací tlačítka video kamery Ovládají video kameru. Tlačítko stop Tlačítko převíjení/hledání vzad Tlačítko přehrávání Tlačítko převíjení/hledání vpřed Tlačítko pauzy Tlačítko pomalého přehrávání vzad Tlačítko pomalého přehrávání vpřed Pro zapnutí pomalého přehrávání vpřed nebo vzad nejprve klikněte na tlačítko pauzy a pak na tlačítko pomalého přehrávání vpřed/vzad. Funkce, které Vaše kamera nemá nelze ovládat předchozími tlačítky. Klikněte na Window VCR Control v příkazové liště pro vyvolání okna VCR Control. Můžete ovládat video zdroj z tohoto okna. 12. Tlačítko místa začátku/konce IN/OUT Zaregistrujte místo začátku a konce scény, kterou chcete kopírovat. 13. Tlačítka P.AE/Efektů Nastavte jeden z 5 P.AE/Efektů pro naprogramovanou scénu. Pro zrušení vybraného efektu stiskněte tlačítko EC (zrušení efektu). 14. Tlačítka efektů přechodů obrazu mezi scénami Nastavte jeden ze 17 efektů přechodu obrazu pro přechod mezi scénami. Pro zrušení vybraného efektu stiskněte tlačítko TC (zrušení přechodu). 15. Zobrazení hlášení Zobrazení režimu připojeného zařízení atd. Pro opuštění okna VIDEO PRODUCER zvolte příkaz Exit z nabídky File. Pokud potřebujete okno nápovědy JLIP VIDEO PRODUCER HELP, vyberte příkaz Contents z nabídky Help. 25

12 Základní ovládání Ovládání video kamery 1. Nastavte knoflík napájení video zdroje na PLAY a vložte do kamery nahranou pásku. 2. Klikněte na tlačítko. Přehrávaný obraz se objeví na TV monitoru. Nastavení místa začátku a konce scény 1. Klikněte na tlačítko. Přehrávaný obraz se objeví na TV monitoru. 2. Vyberte Function Set z nabídky Set-up a vyberte Edit Tape. Pro nastavení místa začátku (CUT IN) a konce (CUT OUT) scény klikněte na tlačítko IN/OUT na začátku a na konci scény, kterou chcete zkopírovat. Nastavte body CUT IN/OUT tak, aby stav počítadla bodu CUT OUT byl větší než bodu CUT IN. Scéna bez zadaného bodu CUT OUT znemožní naprogramované přehrávání a kopírování. Když nastavíte bod CUT IN na začátku pásky nebo když nastavíte bod CUT OUT na konci pásky, editace nemusí pracovat správně. Změňte předchozí zaregistrované body CUT IN/OUT a zkuste je zaregistrovat znovu. Počítadlo digitální video kamery nelze vynulovat. Přehrávání jedné naprogramované scény 1. Klikněte na řádku, kde jsou body CUT IN/OUT scény, kterou chcete vidět a tato řádka se zvýrazní. 2. Klikněte na tlačítko SCENE. Video zdroj hledá scénu přetočením pásky před bod CUT IN a zapne přehrávání od bodu CUT IN. Přehrávání se zastaví po průchodu bodem CUT OUT. Je-li přehrávána jedna naprogramovaná scéna s efektem přechodu mezi scénami, scéna je přehrána, ale efekt přechodu není proveden. 26

13 Přehrávání všech naprogramovaných scén 1. Klikněte na tlačítko START. Video kamera přehrává scény v jejich numerickém pořadí a zastaví se po průchodu bodem CUT OUT poslední scény. Během přehrávání naprogramovaných scén nepoužívejte jiné funkce než STOP. Pokud použijete něco jiného, může dojít k selhání. Pokud klikněte na tlačítko SCENE nebo START na konci pásky, video kamera nefunguje správně. Pokud jsou na zdrojové pásce prázdná místa, scény nebudou editovány správně. Kopírování Můžete nahrát všechny naprogramované scény na pásku v nahrávacím videorekordéru. 1. Zkontrolujte, že kazeta nemá vylomenou nahrávací pojistku. Pak jí vložte do videorekordéru a zapněte na něm režim záznamové pauzy. 2. Klikněte na tlačítko START. Když editace skončí, video kamera se zastaví a na videorekordéru se zapne režim záznamové pauzy. Během kopírování nepoužívejte jiné funkce než STOP. Pokud použijete něco jiného, může dojít k selhání. 3. Zastavte nahrávací videorekordér. Informace o kopírování viz. také návod ke kameře. Mezi zadanými body CUT IN/OUT a skutečně zkopírovanou scénou může být nepatrná odchylka. Pokud je v bodech CUT IN/OUT při použití videorekordéru s funkcí vysokorychlostního (turbo) hledání obraz zkreslený, změňte nastavení času Pre-roll ze Standard na Long. 27

14 Uložení seznamu naprogramovaných scén na pevný disk Je možné uložit informace o všech naprogramovaných scénách do souboru v počítači. 1. Vyberte Save As z nabídky File. Objeví se okno Save a program list. 2. Zadejte název souboru (až 8 znaků) do pole FILE NAME. Přípona je jlp. Př.: travel.jlp Také můžete zadat komentář (až 30 znaků) do pole MEMO. 3. Klikněte na OK a soubor se uloží na pevný disk. Informace o naprogramovaných scénách, které jsou uloženy, obsahují pouze stav počítadla v bodech CUT IN/OUT, efekty přechodu mezi scénami a P.AE/Efekt. Obraz se neukládá. Uložení seznamu naprogramovaných scén na disketu Nejprve si připravte disketu se založeným adresářem nazvaným JLIP a podadresářem nazvaným tape. 1. Klikněte na v poli DRIVE. 2. Klikněte na tape v poli DIRECTORY. 3. Klikněte na OK. Pokud je okno JLIP VIDEO PRODUCER zavřeno před uložením souboru, soubor se neuloží. Proto soubor uložte před zavřením okna JLIP VIDEO PRODUCER pokud ho chcete zachovat. Otevření uloženého souboru 1. Vyberte Open z nabídky File. Objeví se okno Open a program list. 2. Jména uložených souborů se objeví v poli FILE NAME. Klikněte na požadovaný soubor a jeho název se objeví v poli nahoře. 3. Klikněte na OK a soubor se načte. Vrátí se zobrazení okna JLIP VIDEO PRODUCER. Otevření souboru uloženého na disketu 1. Vložte disketu do disketové mechaniky. 2. Klikněte na v poli DRIVE. 3. Otevřete adresář tape v poli DIRECTORY. 4. Proveďte kroky 2 a 3 v předchozím postupu Otevření uloženého souboru. 28

15 Oprava a odstranění naprogramovaných dat počítadla Oprava naprogramovaných data počítadla 1. Dvakrát klikněte na scénu, kterou chcete opravit. NEBO Klikněte na scénu, kterou chcete opravit a vyberte příkaz Modify z nabídky Edit. Objeví se okno Modify Edit Points. 2. Klikněte na položku, kterou chcete opravit a zadejte nové hodnoty. Pro opravu dat klikněte na OK. Odstranění naprogramovaných dat počítadla 1. Klikněte na scénu, kterou chcete odstranit. 2. Vyberte příkaz Cut z nabídky Edit. Zobrazí se hlášení Scene No. (číslo) will be deleted (Scéna číslo (číslo) bude vymazána). Pro odstranění scény klikněte na OK. Odstranění všech naprogramovaných scén 1. Vyberte příkaz All Clear z nabídky Edit. Zobrazí se hlášení OK to delete all programmed scenes? (OK pro vymazání všech naprogramovaných scén?). Pro odstranění scén klikněte na OK. Zkopírování naprogramované scény a přenos na jiné místo 1. Klikněte na scénu, kterou chcete zkopírovat. 2. Vyberte příkaz Copy z nabídky Edit. 3. Klikněte na scénu s číslem, která je před pozicí, na kterou chcete přenést kopírovanou scénu. 4. Vyberte příkaz Paste z nabídky Edit. Není možné přenést scénu před scénu

16 Přenos naprogramované scény na jiné místo 1. Klikněte na scénu, kterou chcete přenést a vyberte příkaz Cut z nabídky Edit. Objeví se hlášení Scene No. (číslo) will be deleted (Scéna číslo (číslo) bude vymazána). Pro odstranění scény klikněte na OK. 2. Klikněte na scénu s číslem, která je nad pozicí, na kterou chcete přenést odstraněnou scénu. 3. Vyberte příkaz Paste z nabídky Edit. Přepsání souboru Uložte jakýkoli dříve uložený soubor pod stejným jménem. Přepsání vymaže dříve uložená data daného souboru. 1. Po otevření souboru a modifikaci dat počítadla vyberte příkaz Save z nabídky File a klikněte na OK. Objeví se hlášení This file already exists. Do you want to overwrite it? (Tento soubor již existuje. Chcete ho přepsat?). Pro přepsání souboru klikněte na OK. Výběr P.AE/Efektu Pro okořenění naprogramovaných scén je k dispozici 5 P.AE/Efektů. Pro každou naprogramovanou scénu si můžete vybrat pouze jeden efekt. 1. Klikněte na scénu, pro kterou chcete použít P.AE/Efekt. 2. Klikněte na tlačítko P.AE/Efektu podle Vašeho výběru. Indikace vybraného efektu se zobrazí vlevo od bodu CUT IN. Pro zrušení vybraného P.AE/Efektu Klikněte na scénu, která má efekt, který chcete zrušit, pak klikněte na tlačítko EC (smazání efektu). 30

17 Výběr efektu přechodu mezi scénami Pro přechod mezi scénami lze použít jeden ze 17 přechodových efektů. 1. Klikněte na scénu, pro kterou chcete použít přechod. 2. Klikněte na tlačítko přechodového efektu podle Vašeho výběru. Indikace vybraného efektu se zobrazí vpravo od bodu CUT OUT. Vybraný přechodový efekt se provede mezi vybranou scénou (tou, na kterou jste klikli) a následující scénou. Pro provedení přechodového efektu v bodě CUT IN scény 01 Klikněte na prázdnou řádku nad scénou 01 a vyberte požadovaný efekt. Pro zrušení vybraného přechodového efektu Klikněte na scénu, která má efekt, který chcete zrušit, pak klikněte na tlačítko TC (smazání přechodového efektu). Pokud použijete P.AE/Efekt Sepia nebo Monotone, nemůžete použít přechodový efekt Dissolve nebo Black & White. Tlačítka P.AE/Efektu SEPIA Nahraná scéna má hnědý nádech, jako staré fotografie. Zkombinujte tento efekt s režimem Cinema pro získání klasického vzhledu. VIDEO ECHO Přidá k objektům ducha, čímž záznam dostane fantastický vzhled. STROBE Váš záznam vypadá jako série po sobě jdoucích snímků. CLASSIC FILM Přidá nahraným scénám stroboskopický efekt. MONOTONE Jako klasický černobílý film je Váš záznam ČB. Použijte tento efekt současně s funkcí Wide Cinema pro zvýraznění efektu klasického filmu. EFFECT CLEAR Zruší vybraný P.AE/Efekt. 31

18 Tlačítka přechodových efektů DISSOLVE Nová scéna se plynule objeví a současně stará scéna plynule zmizí. CORNER WIPE Nová scény překryje předchozí scénu z pravého horního rohu do levého dolního pruhu. WINDOW WIPE Nová scéna se plynule objeví od středu obrazu směrem do rohů a překryje předchozí scénu. SLIDE WIPE Nová scéna překryje předchozí scénu zprava do leva. DOOR WIPE Předchozí scéna zmizí ze středu doprava a leva, jako když se otevřou dveře pro vpuštění nové scény. SCROLL WIPE Nová scéna překryje předchozí scénu ze spodní části obrazovky směrem nahoru. SHUTTER WIPE Nová scéna překryje předchozí scénu od středu obrazovky směrem nahoru a dolu. BLACK FADER Výběh nebo náběh obrazu z nebo do černé obrazovky. CORNER WIPE Vymazání černé obrazovky scénou z pravého horního rohu do dolního levého rohu nebo vymazání scény černou obrazovkou od dolního levého rohu do pravého horního rohu. WINDOW WIPE Scéna začne od středu černé obrazovky a roztáhne se do rohů nebo začne mizet od rohů do středu obrazovky a zůstane černá obrazovka. SLIDE WIPE Náběh scény zprava do leva nebo výběh scény z leva doprava. DOOR WIPE Náběh scény tak, že se dvě poloviny černé obrazovky otevřou vlevo a vpravo a ponechají scénu nebo výběh scény tak, že černá obrazovka z levé a pravé strany zakryje scénu. SCROLL WIPE Scéna naběhne z dolní do horní části černé obrazovky nebo zmizí z horní do dolní části a ponechá černou obrazovku. SHUTTER WIPE Náběh scény do středu černé obrazovky z horní a dolní části nebo výběh scény ze středu do horní a dolní části obrazovky a ponechání černé obrazovky. WHITE FADER Náběh nebo výběh obrazu do nebo z bílé obrazovky. BLACK & WHITE FADER Náběh do barevného obrazu z černobílého obrazu nebo výběh z barevného obrazu do černobílého obrazu. MOSAIC FADER Náběh nebo výběh obrazu s mozaikovým efektem. TRANSITION CLEAR Zrušení přechodového efektu. 32

19 Pokročilé operace Změna ID čísla Můžete změnit ID číslo připojeného zařízení. ID číslo je nastaveno na 06 (tovární nastavení) 1. Vyberte příkaz ID Change v nabídce Set-up. Objeví se okno ID Change. 2. Klikněte na název zařízení a na CHANGE. Objeví se okno pro zadání nového ID čísla. 3. Zadejte nové ID číslo. 4. Klikněte na OK. Objeví se hlášení The device ID will be changed. (ID číslo zařízení bude změněno.). Klikněte znovu na OK pro nastavení nového ID čísla. 5. Klikněte na CLOSE. Nezadávejte ID číslo 00, protože program JLIP Video Producer nerozpozná ID 00. Připojení jiného zařízení během provozu Při připojení jiného zařízení během provozu je nutná inicializace pro potvrzení připojených zařízení. (To není nutné pokud pak znovu spustíte program JLIP Video Producer od začátku.) 1. Vyberte příkaz Initialize v nabídce Set-up. 33

20 Změna názvu zařízení 1. Vyberte příkaz Name Change v nabídce Set-up. Objeví se okno Name Change. 2. Klikněte na název zařízení a na CHANGE. Objeví se okno pro zadání nového názvu. 3. Zadejte nový název. 4. Klikněte na OK. Objeví se hlášení Device name will be changed. (Název zařízení bude změněn.). Klikněte znovu na OK pro nastavení nového názvu a pro návrat do okna Name change. 5. Klikněte na CLOSE. Nastavení mezery mezi uloženými body CUT IN/OUT v počítači a body nahranými na záznamovém videorekordéru Během kopírování může dojít ke ztrátě začátku scény uložené v počítači nebo scéna před přechodem vybraným pro body CUT IN/OUT může být zkopírována na záznamový videorekordér. Když se to stane, nastavte mezeru pro přesnější editaci. 1. Po zkopírování scénu přehrajte a zkontrolujte. 2. Pro nastavení bodu CUT IN vyberte příkaz Record Timing Cut in point v nabídce Set-up. Pro nastavení bodu CUT OUT vyberte příkaz Record Timing - Cut out point v nabídce Set-up. Objeví se okno Record Time Correction. 3. Pro nastavení časování bodu IN zadejte novou hodnotu od 0.00 sekund do 2.60 sekund. Bod IN: Když scéna začne příliš brzy, zadejte menší hodnotu než je právě nastavená. Bod IN: Když scéna začne příliš pozdě, zadejte větší hodnotu než je právě nastavená. Tovární nastavení je 1.30 sekundy. Pro nastavení časování bodu OUT zadejte novou hodnotu od sekundy do 1.00 sekundy. Bod OUT: Když scéna skončí příliš pozdě, zadejte menší hodnotu než je právě nastavená. Bod OUT: Když scéna skončí příliš brzy, zadejte větší hodnotu než je právě nastavená. Tovární nastavení je 0.00 sekund. 4. Klikněte na OK. Tato hodnota se uloží do počítače. 5. Pro kontrolu bodů CUT IN/OUT zkopírujte scénu a po zkopírování scénu přehrajte a zkontrolujte. I když je časování bodů CUT IN/OUT nastaveno, může zde být malá diference mezi nastavenými body IN/OUT a skutečně zkopírovanou scénou. 34

21 Při použití programu JLIP Video Capture Programy JLIP Video Producer a JLIP Video Capture nelze spouštět současně. Když chcete spustit program JLIP Video Capture, nejprve vyberte příkaz Close Serial z nabídky Set-up příkazové lišty. Pro pokračování v použití programu JLIP Video Producer klikněte na tlačítko JLIP v programu JLIP Video Capture a vyberte příkaz Open v nabídce File v příkazové liště programu JLIP Video Producer. Vyhledávání a odstraňování závad Hlášení Možná příčina Opravná akce Error This application will close. Check devices Confirm that power is ON. (Chyba Tato aplikace se ukončí. Zkontrolujte zařízení Zkontrolujte, že je zapnuté napájení.) No devices detected to connect. Power ON all devices in system. (Nedetekováno žádné zařízení pro připojení. Zapněte všechna zařízení v systému.) Communication error (číslo). Check cable connection. (Komunikační chyba (číslo). Zkontrolujte připojení kabelu.) Select the device to control. (Vyberte zařízení pro ovládání.) No video cassette!! Load a video cassette to ID (číslo). (Není vložená video kazeta. Vložte kazetu do ID (číslo).) Invalid entry in scene (číslo) (IN point is greater than OUT point). Correct the time or delete the scene. (Špatné zadání ve scéně (číslo) (bod IN je větší než bod OUT). Opravte čas nebo vymažte scénu.) Select a number between 0 and 29. (Vyberte číslo mezi 0 a 29.) This device has been selected as the player. Please select another device. (Toto zařízení bylo vybráno jako přehrávač. Vyberte prosím jiné zařízení.) Memory full 99 events maximum. (Plná paměť maximálně 99 událostí.) 35 COM port použitý pro JLIP konektor není vybrán nebo je COM port vybrán, ale připojení je špatné. Zkontrolujte připojený COM port a vyberte ho v okně Serial Port Selection. Chybí napájení nebo je špatné připojení. Připojte zařízení správně a zapněte napájení. Zařízení není připojené nebo je odpojený kabel. Připojte zařízení správně a zapněte napájení. Pokud bylo zařízení během operace vypnuto a zapnuto, klikněte na OK. Všechna zařízení by měla pracovat správně. Na řádku se zařízením, které se má použít, asi nebylo kliknuto. Klikněte na ní a pak klikněte na OK. Ve video kameře není vložená video kazeta. Pokud byla kazeta vyjmuta během operace, objeví se toto hlášení. Vložte kazetu do video kamery. Hodnota bodu CUT OUT je menší než bodu CUT IN. Nastavte hodnotu bodu CUT OUT tak, aby byla větší než hodnota bodu CUT IN. Při korekci bodů CUT IN/OUT se hodnota liší od originálu o více jak 30 snímků. Nastavte celé číslo od 0 do 29. Vybíráte zařízení pro záznam, které je již vybrané pro přehrávání. Vyberte jiné zařízení schopné přehrávání. Pokoušíte se v souboru naprogramovat více jak 99 scén. Nejprve uložte otevřený soubor a pak začněte programovat scény do nového souboru.

22 Hlášení Možná příčina Opravná akce Enter correct value. Zadali jste špatné ID číslo zařízení. (Zadejte správnou hodnotu.) Zadejte ID číslo mezi 1 až 99, které není použité Your selection is not valid. (Váš výběr není platný.) Set a value from 0 to 59. (Zadejte hodnotu od 0 do 59.) Picture Wipe/Dissolve functions and Black & White Fader can not activate while Sepia or Monotone is used. Funci Dissolve a Black & White nelze aktivovat při použití efektu Sepia nebo Monotone.) This effect can not activate on the point of scene No. 01. (Tento efekt nelze aktivovat v bodě scény č. 01.) jiným zařízením. Hodnota bodu CUT OUT je menší než bodu CUT IN. Nastavte hodnotu bodu CUT OUT tak, aby byla větší než hodnota bodu CUT IN. Zadali jste hodnotu větší jak 59. Zadejte hodnotu od 0 do 59. Není možné použít některé kombinace P.AE/Efektu a přechodových efektů. Zrušte jeden z efektů nebo zkuste jinou kombinaci. Pokoušíte se použít funkci PICTURE WIPE/DISSOLVE (tlačítko s P) na scéně 01. Na scéně 01 použijte funkci PICTURE WIPE (tlačítko bez P). Problém Objeví se když: Opravná akce: Kopírování neprobíhá tak jak je naprogramováno Pokud je bod CUT IN naprogramován na začátku nebo naprogramované přehrávání ukazuje stejný pásky a naprogramované přehrávání má obraz jako při přechodových efektech (BLACK pokračovat, video přístroj se zastaví a FADER atd.) naprogramované přehrávání se zruší. Naprogramujte bod CUT IN tak, aby páska byla převíjena vpřed/přehrávána cca 20 až 30 sekund od začátku první nahrané scény na pásce. Data počítadla nemusela být rozpoznána v důsledku špíny nebo nenormální pásky. Pokud dochází během přehrávání ke zkreslení zvuk/obrazu nebo pokud počítadlo scény nepracuje normálně, vymažte scénu z naprogramovaného přehrávání nebo opravte její bod CUT IN. Zobrazení aplikačního softwaru na monitoru ilustrované v tomto návodu se může lišit od skutečnosti podle operačního prostředí na Vašem počítači. 36
