1 PC PROPOJOVACÍ SOUPRAVA JLIP VIDEO CAPTURE/ JLIP VIDEO PRODUCER NÁVOD K POUŽITÍ

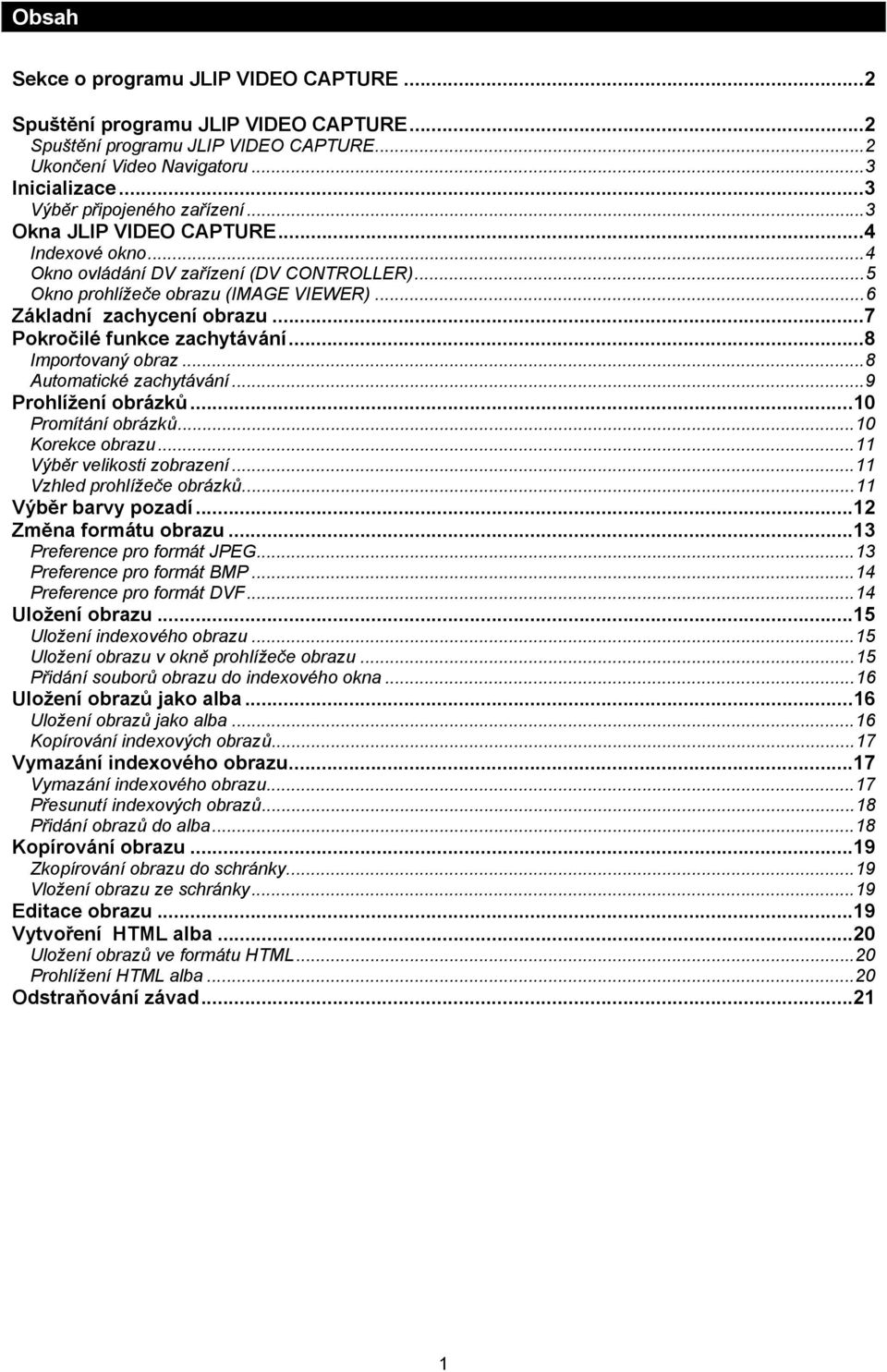

2 Obsah Sekce o programu JLIP VIDEO CAPTURE...2 Spuštění programu JLIP VIDEO CAPTURE...2 Spuštění programu JLIP VIDEO CAPTURE...2 Ukončení Video Navigatoru...3 Inicializace...3 Výběr připojeného zařízení...3 Okna JLIP VIDEO CAPTURE...4 Indexové okno...4 Okno ovládání DV zařízení (DV CONTROLLER)...5 Okno prohlížeče obrazu (IMAGE VIEWER)...6 Základní zachycení obrazu...7 Pokročilé funkce zachytávání...8 Importovaný obraz...8 Automatické zachytávání...9 Prohlížení obrázků...10 Promítání obrázků...10 Korekce obrazu...11 Výběr velikosti zobrazení...11 Vzhled prohlížeče obrázků...11 Výběr barvy pozadí...12 Změna formátu obrazu...13 Preference pro formát JPEG...13 Preference pro formát BMP...14 Preference pro formát DVF...14 Uložení obrazu...15 Uložení indexového obrazu...15 Uložení obrazu v okně prohlížeče obrazu...15 Přidání souborů obrazu do indexového okna...16 Uložení obrazů jako alba...16 Uložení obrazů jako alba...16 Kopírování indexových obrazů...17 Vymazání indexového obrazu...17 Vymazání indexového obrazu...17 Přesunutí indexových obrazů...18 Přidání obrazů do alba...18 Kopírování obrazu...19 Zkopírování obrazu do schránky...19 Vložení obrazu ze schránky...19 Editace obrazu...19 Vytvoření HTML alba...20 Uložení obrazů ve formátu HTML...20 Prohlížení HTML alba...20 Odstraňování závad

3 Sekce o programu JLIP VIDEO PRODUCER...22 Spuštění programu JLIP Video Producer...22 Tlačítka a zobrazení okna VIDEO PRODUCER...24 Základní ovládání...26 Ovládání video kamery...26 Nastavení místa začátku a konce scény...26 Přehrávání jedné naprogramované scény...26 Přehrávání všech naprogramovaných scén...27 Kopírování...27 Uložení seznamu naprogramovaných scén na pevný disk...28 Otevření uloženého souboru...28 Oprava a odstranění naprogramovaných dat počítadla...29 Přepsání souboru...30 Výběr P.AE/Efektu...30 Výběr efektu přechodu mezi scénami...31 Pokročilé operace...33 Změna ID čísla...33 Připojení jiného zařízení během provozu...33 Změna názvu zařízení...34 Nastavení mezery mezi uloženými body CUT IN/OUT v počítači a body nahranými na záznamovém videorekordéru...34 Při použití programu JLIP Video Capture...35 Vyhledávání a odstraňování závad...35 Sekce o programu JLIP VIDEO CAPTURE Poslední informace (v angličtině) o dodávaném softwaru naleznete na našem www serveru: Spuštění programu JLIP VIDEO CAPTURE Spuštění programu JLIP VIDEO CAPTURE 1. Zapněte počítač a spusťte Windows. 2. Klikněte na tlačítko Start. Na obrazovce se objeví nabídka programů. 3. Posuňte myší kurzor na položku JLIP Video Capture 3.0 a klikněte na ní pro spuštění programu. JLIP Video Capture se spustí. 2

4 Poznámka: Zavřete všechny ostatní aplikace běžící na PC. Vypněte funkci, která spouští automaticky programy v nastaveném čase. Např. spořič obrazovky, , komunikační program, antivirový program, plánovač atd. Zrušte funkci sdílení adresáře na pevném disku nebo tiskárny na Vašem počítači. Upozornění Neodpojujte DV zařízení a nevypínejte napájení DV zařízení pokud JLIP Video Capture právě běží. Ukončení Video Navigatoru Klikněte na tlačítko zavření okna nebo vyberte File - Exit. Inicializace Výběr připojeného zařízení Můžete použít okno JLIP Devices pro výběr přístroje video zdroje připojeného k jednomu z portů COM (RS- 232C) po spuštění programu JLIP Video Capture nebo když připojíte jiný video zdroj. 1. V okně Index vyberte Window DV Controller. Otevře se okno JLIP Devices. Pro otevření okna JLIP Devices také můžete vybrat položky Preferences Devices v okně DV Controller. 2. Vyberte položku Seriál Port (COM 1 až COM 4). Vyberte COM port, ke kterému je připojený přístroj video zdroje. 3. Klikněte na tlačítko Scan. Když je připojený video zdroj detekován, jeho název se objeví v okně. 4. Vyberte položku Picture Transfer Rate. Nastavte jí na Podle specifikace Vašeho PC nemusí program fungovat správně když je vybrána tato rychlost. V případě chyb při použití programu nastavte nižší rychlost (38400 nebo méně). 5. Klikněte na tlačítko OK. Po ukončení nastavení se objeví okno DV Controller. Poznámka: Pokud není video zdroj detekován, proveďte následující postup. (1) Zkontrolujte, že COM port, ke kterému je připojené video zařízení, je vybrán v okně JLIP Devices. (2) Zkontrolujte propojení. (3) Nastavte přepínač napájení video zdroje na PLAY nebo PLAY/PC. (4) Klikněte na tlačítko Scan v okně JLIP Devices. (5) Když se video zdroj objeví v okně, klikněte na tlačítko OK (nastavení je kompletní). 3

5 Upozornění: Pokud používáte vestavěný modem nebo infračervený port IrDA, port COM RS-232C může být obsazený. V tomto případě klikněte pravým tlačítkem myši na My Computer, pak vyberte položky Properties Systém Properties Device Manager. Klikněte na položku Ports (COM&LPT) pro kontrolu, který port COM je volný. Pokud jsou všechny porty COM obsazené, nastavte port COM využitý modemem nebo ovladačem IrDA na Invalid. Pokud je v PC instalován ovladač USB nebo Digital Still Camera, může se stát, že port RS-232C nelze použít. Podle specifikace Vašeho PC se může stát, že budete muset změnit nastavení BIOSu. Okna JLIP VIDEO CAPTURE Indexové okno Indexové obrázky jsou zobrazené jako album v okně Index. (1) Panel s nástroji Tlačítko otevření souboru Otevření souboru alba nebo souboru obrázku. Tlačítko uložení alba Uloží obrázky indexového okna Index do souboru alba. Tlačítko ovládání DV zařízení Zobrazí okno ovládání DV zařízení DV Controller pro ovládání připojeného video zařízení z počítače. Tlačítko prohlížeče obrazu Otevřete okno prohlížeče obrázku Image Viewer a zobrazí zachycený obraz v plné velikosti. (2) Sekce zobrazení indexových obrázků V této sekci se zobrazují zachycené obrázky. (3) Indexový obraz Každý indexový obraz obsahuje náhled obrazu a časový kód pro zachycený obraz. Poznámka: Funkce každého tlačítka v panelu s nástroji odpovídá funkci v roletové nabídce. Panel s nástroji lze skrýt kliknutím na nabídku View - Toolbar. 4

6 Upozornění Okno DV Controller se zavře automaticky když začne promítání obrázků nebo když vyberete nabídku Edit a Open Editor nebo nabídku Edit a Copy v okně Image Viewer. Pokud použijete tlačítka krokování obrazu po snímku vpřed/vzad na DV zařízení, které nemá funkci krokování obrazu, přehrávání se po několika sekundách pomalého přehrávání zastaví. U některých video zařízení každý posun a snímek během krokování obrazu nemusí přesně odpovídat jednomu snímku. Zobrazení v okně DV Controller nemusí odpovídat stavu video zařízení pokud ho jeho dálkovým ovládáním. Okno ovládání DV zařízení (DV CONTROLLER) V okně Index vyberte položku Window DV Controller pro otevření okna DV Controller. Toto okno je použito pro zachytávání snímků z digitálního filmu Vašeho DV zařízení. (1) Indikátor počítadla (Časový kód) Zde se zobrazuje časový kód pro video zařízení. (2) Ovládací tlačítka pro DV zařízení Převíjení vzad Přehrávání Převíjení vpřed Pomalý pohyb vzad Pauza Pomalý pohyb vpřed Krokování po snímcích vzad Stop Krokování po snímcích vpřed (3) Ovládací tlačítka Tlačítko napájení Zobrazuje stav napájení připojeného video zařízení. Tlačítko zachycení Zachytí požadovaný přehrávaný obraz. Tlačítko automatického zachycení Ovládá přehrávání DV zařízení a zachycuje požadované přehrávané obrazy podle Vašeho nastavení. 5

7 Upozornění: Během zachytávání obrazu musíte použít pro ovládání video zařízení ovládací tlačítka v okně DV Controller. Nepoužívejte ovládací prvky přímo na video zařízení, jinak zobrazení stavu v okně DV Controller nemusí odpovídat skutečnému stavu video zařízení nebo může dojít k selhání programu JLIP Video Capture. Okno DV Controller může vypadat jako když stále ovládá video zdroj i když se páska ve video zařízení automaticky zastaví na svém začátku nebo konci. V tomto případě před provedením další operace klikněte na tlačítko stop v okně DV Controller. Pokud je obraz zachycen v režimu pauzy nebo pomalého přehrávání, může se v zachyceném obraze objevit určitý šum. V tomto případě proveďte zachycení v režimu běžného přehrávání. Podle stavu video pásky (poškozená nebo slepovaná páska) se ve zobrazení obrazu v okně DV Controller může objevit šum. Pro rozsah časového kódu 00:00:00:00 00:00:30:00 indikovaného v okně DV Controller funkce automatického zachycení nepracuje. Podle specifikace Vašeho PC nebo video zdroje okno DV Controller nemusí fungovat. Okno prohlížeče obrazu (IMAGE VIEWER) Obraz se zobrazí v zachycené velikosti. Album obrázků lze zobrazit pomocí promítání. Panel s nástroji Tlačítko zavřené okna Tlačítko stop Tlačítko předchozího obrazu Tlačítko následujícího obrazu Tlačítko promítání Tlačítko prvního obrazu Tlačítko posledního obrazu Panel ovládacích tlačítek Poznámka: Funkce každého tlačítka v panelu nástrojů odpovídá příslušené funkci v roletové nabídce. Kliknutím pravého tlačítka myši na okno Image Viewer se vyvolá nabídka ovládacích tlačítek. Kliknutím na Buton v nabídce Window v okně Image Viewer se zobrazí malý panel s ovládacími tlačítky. Panel s nástroji lze skrýt kliknutím na Toolbar v nabídce View. 6

8 Základní zachycení obrazu V této sekci je vysvětleno základní zachycení obrazu. Jednotlivé a detailní vysvětlení viz. dále. 1. Připravte zařízení Při použití video kamery do ní vložte video kazetu. Připojte počítač k video zařízení a oboje zapněte. Spusťte program JLIP Video Capture. 2. Zapněte přehrávání. Klikněte v nabídce Window na DV Controller pro vyvolání okna DV Controller. Klikněte na tlačítko přehrávání Play v okně DV Controller. Pak se přehrávaný film zobrazí v okně DV Controller. 3. Zachyťte snímek z filmu. Klikněte na tlačítko zachycení Capture když je zobrazený obraz, který chcete zachytit. Obrazová data se přenesou do počítače. Pro ukončení zachytávání obrazu klikněte na tlačítko Stop a tlačítko zavření okna DV Controller. 4. Prohlídněte se zachycený obraz v okně Image Viewer. Dvakrát klikněte na požadovaný indexový obraz v okně Index. Obraz se zobrazí v okně Image Viewer v zachycené velikosti. Pro návrat do okna Index klikněte na tlačítko zavření okna Image Viewer. 5. Uložte obraz na pevný disk v PC. Vyberte obraz, který chcete uložit tím, že na něj jednou kliknete v okně Index, pak klikněte na Save Image As v nabídce File. Detaily viz. návod k Windows 95/98 nebo návod k počítači. Zadejte název obrazu a klikněte na tlačítko Save. 6. Uložte indexové obrazy jako album. Klikněte na Save Album As v nabídce File v okně Index. Zadejte název alba a klikněte na tlačítko Save. 7

9 7. Obraz také můžete modifikovat nebo ho použít různými způsoby. Pomocí programu JLIP Video Capture můžete vytvořit album ve formátu HTML (viz. dále). Poznámka: Znaky \ / : *? < > nelze použít v názvu souboru. Při ukládání si můžete vybrat formát obrazového souboru DVF, JPG a BMP (viz. dále). Pokročilé funkce zachytávání Importovaný obraz Funkce Squeeze/Cinema Při přidávání širokoúhlých obrazů (s poměrem stran 16:9) do alba můžete vybrat funkci Squeeze nebo Cinema. Squeeze Srazí obraz s poměrem stran 16:9 na poměr stran 4:3. Cinema Vloží černé nebo bílé pruhy do horní a dolní části obrazu pro konverzi poměru stran na 4:3. Preference pro velikost obrazu 1. V okně Index klikněte na Imported Image v nabídce Preferences. 2. V položce Wide Image Format vyberte Squeeze nebo Cinema. 3. Klikněte na tlačítko OK. Funkce Mask Color (Black/White) Při vkládání obrazů, které nemají poměr stran 4:3 do alba (kromě případu, kdy je v položce Wide Image Format vybráno Squeeze) můžete vybrat barvu pro maskování. Černá (Black) Bílá (White) Preference pro velikost obrazu 1. V okně Index klikněte na Imported Image v nabídce Preferences. 2. V položce Mask Color vyberte Black nebo White. 3. Klikněte na tlačítko OK. 8

10 Automatické zachytávání Můžete zachytávat obraz automaticky podle Vašeho požadavku. Preference pro automatické zachytávání 1. Klikněte na tlačítko přehrávání Play v okně DV Controller. 2. Klikněte na tlačítko automatického zachycení Automatic capture. Upozornění: Podle Vašeho počítače a podle aktuální situace zachycený obraz nemusí odpovídat požadavku. Během automatického zachytávání nepřesouvejte okno, neměňte velikost okna, nepoužívejte rolovací nabídky a příkazy v nabídce souboru. Zachycený obraz by pak nemusel souhlasit s požadavkem. Zachycený obraz nemusí odpovídat požadavku pokud je DV páska poškozená. Tato funkce automatického zachytávání nemusí pracovat správně pokud DV páska obsahuje nenahrané části. Přechod na časový kód Můžete zadat přesný časový kód, ve kterém je obraz zachycen. Tato funkce je užitečná pro zachytávání obrazů následujících za již zachyceným obrazem. 1. Zatrhněte tlačíko Go To Time code v okně Automatic Capture. 2. Zadejte počet hodin, minut, sekund a snímků do jednotlivých políček. 3. Klikněte na tlačítko Execute. Interval Lze zachytávat obrazy v zadaném intervalu. Tato funkce je užitečná pro sumarizaci obsahu pásky nebo pro sledování časově komprimovaného film pomocí funkce promítání. 1. Zatrhněte tlačítko Interval v okně Automatic Capture. 2. Zadejte počet obrazů, které chcete zachytit, do pole Number of Images. 3. Zadejte počet minut a sekund (délku intervalu) do jednotlivých políček. 4. Klikněte na tlačítko Execute pro provedení. 9

11 Upozornění Pokud indexový obrázek v okně Index dosáhne čísla 99 nebo pokud video páska dojde na konec, automatické zachytávání se ukončí. Tato funkce nepracuje pokud na video pásce není nahraný časový kód nebo pokud je čas záznamu kratší jak 1 minuta. Prohlížení obrázků Promítání obrázků Preference pro promítání Lze nastavit interval pro promítání. 1. Klikněte na Image Viewer v nabídce Preferences v okně Image Viewer. 2. Zkontrolujtte, že box Set Minimum není zatrhnutý a zadejte v sekundách interval pro zobrazení. Zatrhněte box Set Minimum pokud chcete sledovat obrázky rychle. Můžete nastavit 0 až 30 sekund. Aktuální čas zobrazení se rovná součtu zadaného času a času zpracování zobrazení. 3. Klikněte na tlačítko OK. Promítání Můžete sledovat obrázky z okna Index pomocí promítání. 1. Klikněte na tlačítko Slide Show v okně Image Viewer nebo klikněte na Slide Show v nabídce View. Promítání obrázků začne. 2. Pro zastavení promítání klikněte na zobrazený obraz nebo klikněte na tlačítko Stop v okně Image Viewer. Promítání se automaticky zastaví pokud použijete nějakou nabídku nebo tlačítko. Poznámka: Funkci promítání můžete ovládat ze zobrazené nabídky kliknutím pravým tlačítkem myši v okně Image Viewer pro vyvolání nabídky ovládacích tlačítek. 10

12 Korekce obrazu 1. Klikněte na Image Viewer v nabídce Preferences v okně Image Viewer. 2. Pokud je zobrazený obraz zachycený z filmu s rychlou akcí, zatrhněte tlačítko Movement v položce Image Correction. V obrazech v albu pak bude opraveno chvění kamery. Pokud šetříte paměť, zatrhněte tlačítko Field. Pokud nechcete použít korekci obrazu, zatrhněte tlačítko None. Výběr velikosti zobrazení Velikost zobrazení lze vybrat mezi normální a plnou velikostí zobrazení. 1. Pro výběr plné velikosti zobrazení klikněte v okně Image Viewer na nabídku View, vyberte Size a klikněte na Full Screen. Pro výběr normální velikosti klikněte na nabídku View, vyberte Size a klikněte na Normal. Upozornění Pokud je pracovní plocha na Vašem počítači velikosti 640x480 bodů, velikost Full Screen nelze vybrat. Vzhled prohlížeče obrázků Můžete přepnout zobrazení ohraničení (rámec okna a lišta nabídky) a panelu s nástroji v okně Image Viewer. Skrytí ohraničení 1. Klikněte v okně Image Viewer na Border v nabídce View. Ohraničení a lišta s nabídkou zmizí. Pro obnovení ohraničení a lišty s nabídkou klikněte pravým tlačítkem myši v okně Image Viewer a pak klikněte na Border v okně nabídky View. 11

13 Skrytí panelu s nástroji 1. Klikněte v okně Image Viewer na Toolbar v nabídce View. Panel s nástroji zmizí a zobrazí se tlačítko Control, obsahující tlačítka z panelu s nástroji. Pro obnovení panelu s nástroji opakujte stejný postup. Zobrazení panelu s nástroji také můžete přepnout kliknutím pravého tlačítka myši v okně Image Viewer pro vyvolání nabídky View. Pokud kliknete v okně Image Viewer na Window - Button, zobrazí se nabídka Control, obsahující tlačítka z panelu s nástroji. Výběr barvy pozadí Můžete si vybrat barvu pozadí v okně Index. 1. V okně Index nebo Image Viewer klikněte na nabídku Preferences a Background Color. 2. Vyberte požadovanou barvu pozadí. 3. Klikněte na tlačítko OK. 12

14 Změna formátu obrazu Pro uložení obrazů můžete vybrat formát JPEG, BMP nebo DVF a nastavit jejich parametry. Preference pro formát JPEG Obrázky JPEG se ukládají s vysokým kompresním poměrem, takže je lze použít v domovských stránkách na internetu. 1. Klikněte na Save Image v nabídce Preferences okna Index nebo Image Viewer. 2. Klikněte na tlačítko JPEG v položce Image Format. 3. Vyberte velikost obrazu v položce Image Size. Pokud byl film filmován v širokoúhlém, režimu, šířka obrazu je větší než ve standardním režimu. Šířka obrazu v širokoúhlém režimu je zobrazená v závorkách. 4. Nastavte kvalitu JPEG obrazu stisknutím a posunutím táhla JPEG Quality. 5. Vyberte korekci obrazu zatrhnutím tlačítka None, Movement nebo Field v položce Image Correction. Movement: Opraví se rozmazané části obrazu způsobené chvěním kamery. Field: Ukládá obrazy na pevný disk rychloji než když je vybráno Movement. 6. Můžete si prohlídnout stav obrázku kliknutím na tlačítko Preview. Když skončíte, klikněte na tlačítko OK. 7. Proveďte operaci uložení obrazu. Poznámka: Posun táhla JPEG Quality vpravo snižuje kompresní poměr, výsledkem čehož je vyšší kvalita obrazu a větší velikost souboru. Posun táhla JPEG Quality vlevo zvyšuje kompresní poměr, výsledkem čehož je nižší kvalita obrazu a menší velikost souboru. Použitím komprese můžete na disketu nebo pevný disk uložit více obrázků. 13
