OZNAČENÍ TECHNOLOGICKÝCH CELKŮ: LEGENDA K ZÁKLADNÍMU SCHEMATU. Hojgr Aleš POZN. MĚŘ. 230 NENÍ Ing. Motyka STARÝ V. Č.V.
|
|
- Štěpán Netrval
- před 8 lety
- Počet zobrazení:
Transkript

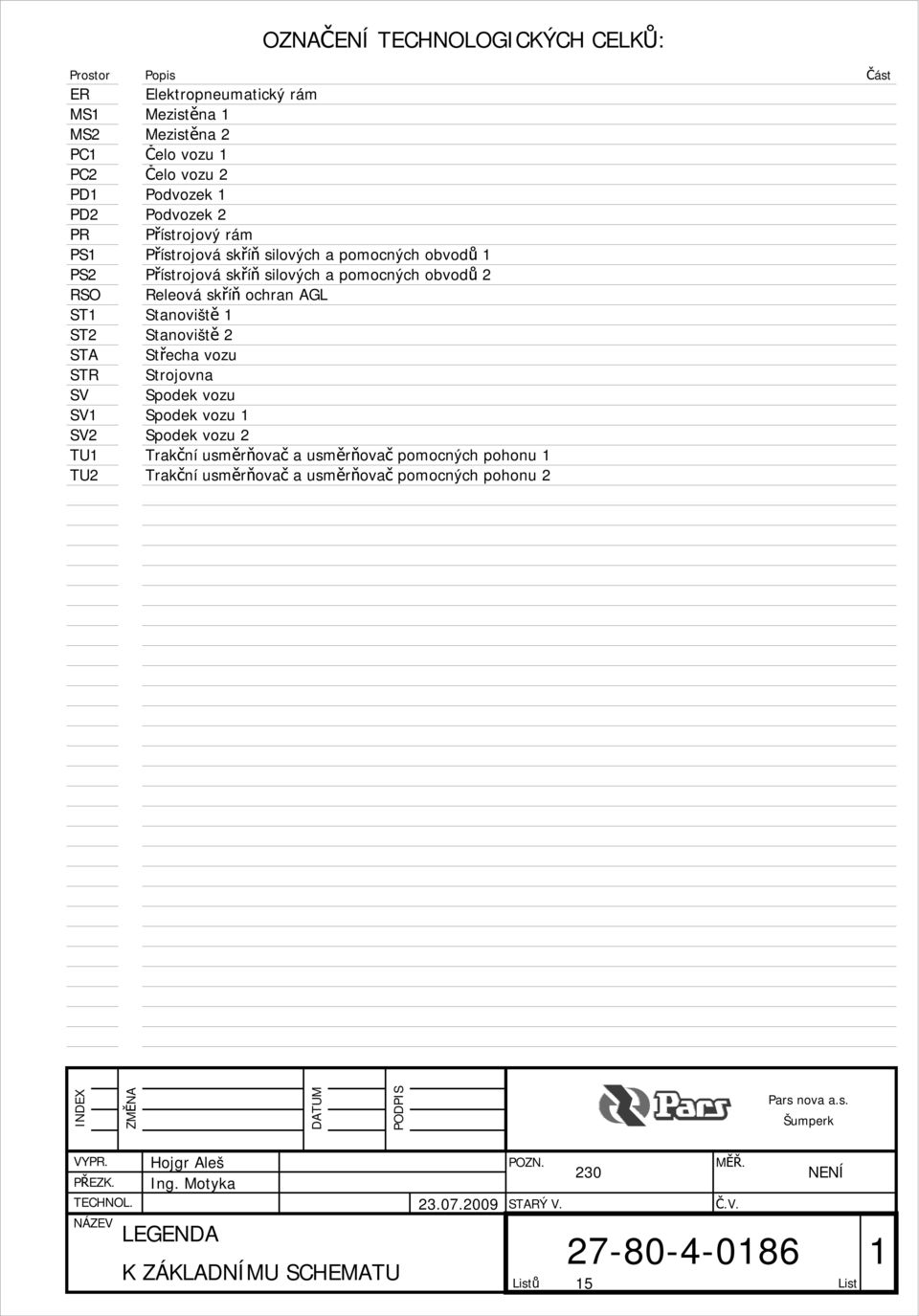

1 OZNAČENÍ TECHNOLOGICKÝCH CELKŮ: Prostor Popis ER Elektropneumatický rám MS1 Mezistěna 1 MS2 Mezistěna 2 PC1 Čelo vozu 1 PC2 Čelo vozu 2 PD1 Podvozek 1 PD2 Podvozek 2 PR Přístrojový rám PS1 Přístrojová skříň silových a pomocných obvodů 1 PS2 Přístrojová skříň silových a pomocných obvodů 2 RSO Releová skříň ochran AGL ST1 Stanoviště 1 ST2 Stanoviště 2 STA Střecha vozu STR Strojovna SV Spodek vozu SV1 Spodek vozu 1 SV2 Spodek vozu 2 TU1 Trakční usměrňovač a usměrňovač pomocných pohonu 1 TU2 Trakční usměrňovač a usměrňovač pomocných pohonu 2 Část INDEX ZMĚNA DATUM PODPIS Pars nova a.s. Šumperk VYPR. PŘEZK. TECHNOL. NÁZEV Hojgr Aleš POZN. MĚŘ. 230 NENÍ Ing. Motyka LEGENDA K ZÁKLADNÍMU SCHEMATU STARÝ V. Č.V. 1 Listů 15 List

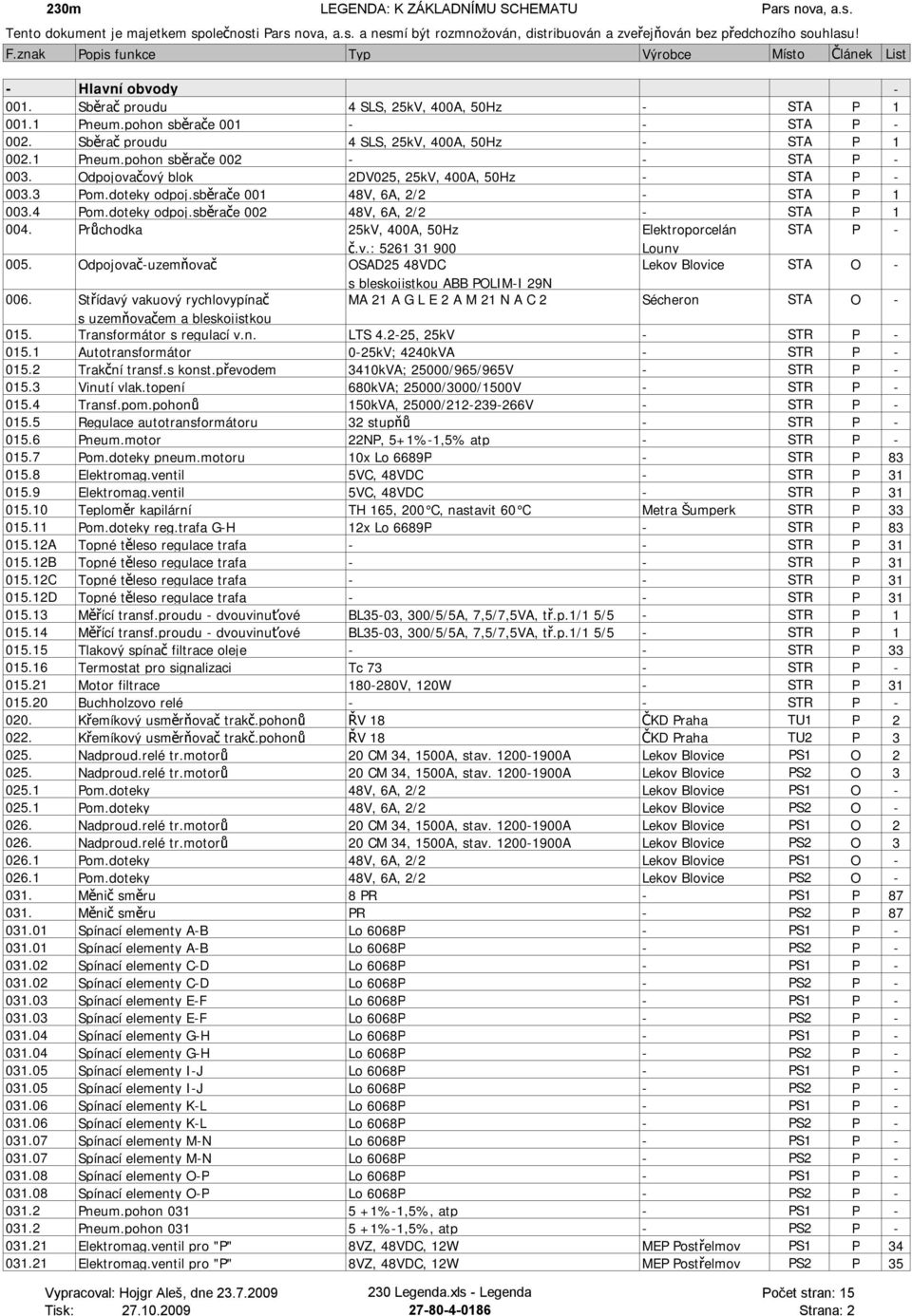

2 - Hlavní obvody Sběrač proudu 4 SLS, 25kV, 400A, 50Hz - STA P Pneum.pohon sběrače STA P Sběrač proudu 4 SLS, 25kV, 400A, 50Hz - STA P Pneum.pohon sběrače STA P Odpojovačový blok 2DV025, 25kV, 400A, 50Hz - STA P Pom.doteky odpoj.sběrače V, 6A, 2/2 - STA P Pom.doteky odpoj.sběrače V, 6A, 2/2 - STA P Průchodka 25kV, 400A, 50Hz Elektroporcelán STA P - č.v.: Louny 005. Odpojovač-uzemňovač OSAD25 48VDC Lekov Blovice STA O - s bleskojistkou ABB POLIM-I 29N 006. Střídavý vakuový rychlovypínač MA 21 A G L E 2 A M 21 N A C 2 Sécheron STA O - s uzemňovačem a bleskojistkou 015. Transformátor s regulací v.n. LTS , 25kV - STR P Autotransformátor 0-25kV; 4240kVA - STR P Trakční transf.s konst.převodem 3410kVA; 25000/965/965V - STR P Vinutí vlak.topení 680kVA; 25000/3000/1500V - STR P Transf.pom.pohonů 150kVA, 25000/ V - STR P Regulace autotransformátoru 32 stupňů - STR P Pneum.motor 22NP, 5+1%-1,5% atp - STR P Pom.doteky pneum.motoru 10x Lo 6689P - STR P Elektromag.ventil 5VC, 48VDC - STR P Elektromag.ventil 5VC, 48VDC - STR P Teploměr kapilární TH 165, 200 C, nastavit 60 C Metra Šumperk STR P Pom.doteky reg.trafa G-H 12x Lo 6689P - STR P A Topné těleso regulace trafa - - STR P B Topné těleso regulace trafa - - STR P C Topné těleso regulace trafa - - STR P D Topné těleso regulace trafa - - STR P Měřící transf.proudu - dvouvinuťové BL35-03, 300/5/5A, 7,5/7,5VA, tř.p.1/1 5/5 - STR P Měřící transf.proudu - dvouvinuťové BL35-03, 300/5/5A, 7,5/7,5VA, tř.p.1/1 5/5 - STR P Tlakový spínač filtrace oleje - - STR P Termostat pro signalizaci Tc 73 - STR P Motor filtrace V, 120W - STR P Buchholzovo relé - - STR P Křemíkový usměrňovač trakč.pohonů ŘV 18 ČKD Praha TU1 P Křemíkový usměrňovač trakč.pohonů ŘV 18 ČKD Praha TU2 P Nadproud.relé tr.motorů 20 CM 34, 1500A, stav A Lekov Blovice PS1 O Nadproud.relé tr.motorů 20 CM 34, 1500A, stav A Lekov Blovice PS2 O Pom.doteky 48V, 6A, 2/2 Lekov Blovice PS1 O Pom.doteky 48V, 6A, 2/2 Lekov Blovice PS2 O Nadproud.relé tr.motorů 20 CM 34, 1500A, stav A Lekov Blovice PS1 O Nadproud.relé tr.motorů 20 CM 34, 1500A, stav A Lekov Blovice PS2 O Pom.doteky 48V, 6A, 2/2 Lekov Blovice PS1 O Pom.doteky 48V, 6A, 2/2 Lekov Blovice PS2 O Měnič směru 8 PR - PS1 P Měnič směru PR - PS2 P Spínací elementy A-B Lo 6068P - PS1 P Spínací elementy A-B Lo 6068P - PS2 P Spínací elementy C-D Lo 6068P - PS1 P Spínací elementy C-D Lo 6068P - PS2 P Spínací elementy E-F Lo 6068P - PS1 P Spínací elementy E-F Lo 6068P - PS2 P Spínací elementy G-H Lo 6068P - PS1 P Spínací elementy G-H Lo 6068P - PS2 P Spínací elementy I-J Lo 6068P - PS1 P Spínací elementy I-J Lo 6068P - PS2 P Spínací elementy K-L Lo 6068P - PS1 P Spínací elementy K-L Lo 6068P - PS2 P Spínací elementy M-N Lo 6068P - PS1 P Spínací elementy M-N Lo 6068P - PS2 P Spínací elementy O-P Lo 6068P - PS1 P Spínací elementy O-P Lo 6068P - PS2 P Pneum.pohon %-1,5%, atp - PS1 P Pneum.pohon %-1,5%, atp - PS2 P Elektromag.ventil pro "P" 8VZ, 48VDC, 12W MEP Postřelmov PS1 P Elektromag.ventil pro "P" 8VZ, 48VDC, 12W MEP Postřelmov PS2 P 35 Strana: 2

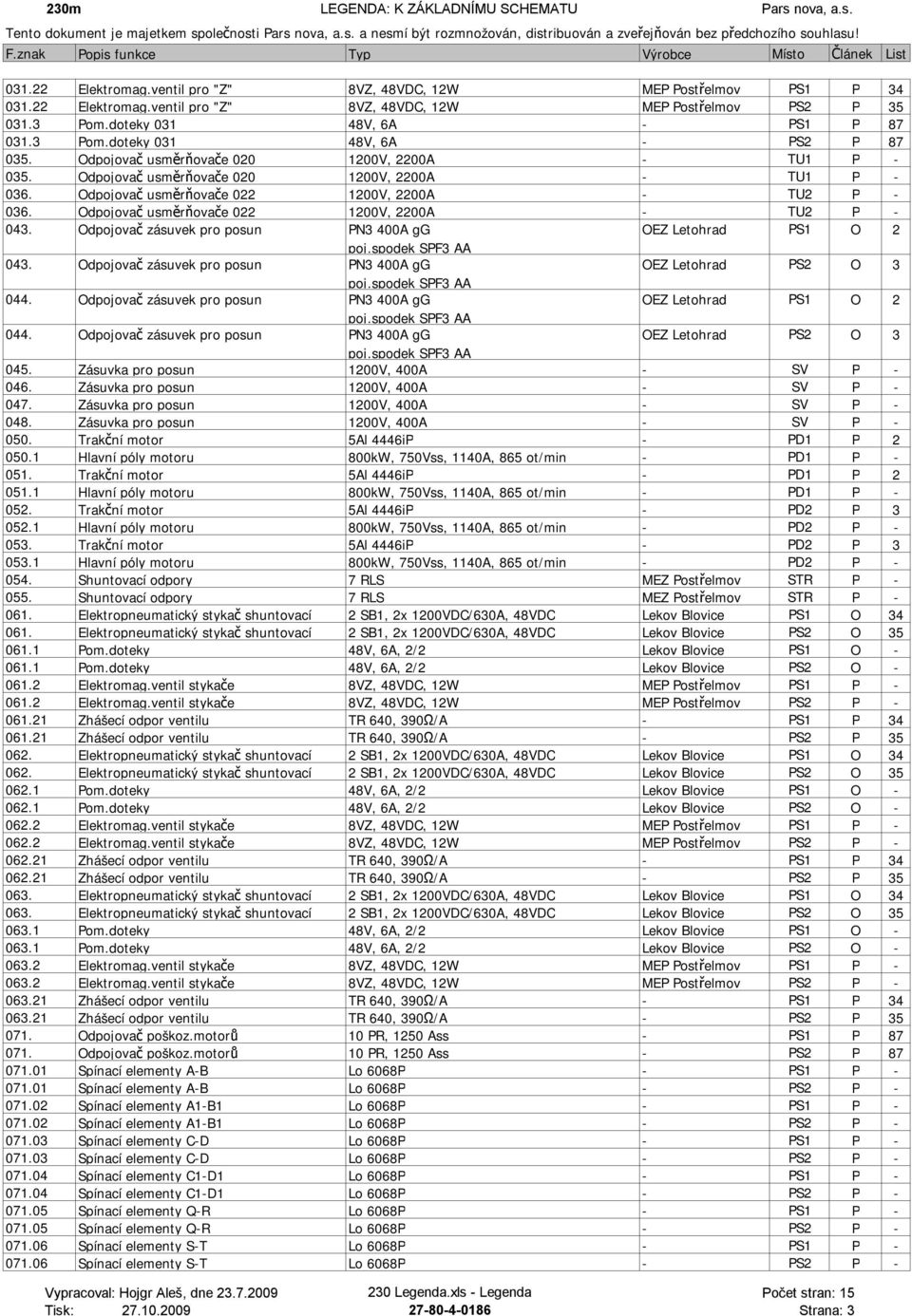

3 Elektromag.ventil pro "Z" 8VZ, 48VDC, 12W MEP Postřelmov PS1 P Elektromag.ventil pro "Z" 8VZ, 48VDC, 12W MEP Postřelmov PS2 P Pom.doteky V, 6A - PS1 P Pom.doteky V, 6A - PS2 P Odpojovač usměrňovače V, 2200A - TU1 P Odpojovač usměrňovače V, 2200A - TU1 P Odpojovač usměrňovače V, 2200A - TU2 P Odpojovač usměrňovače V, 2200A - TU2 P Odpojovač zásuvek pro posun PN3 400A gg OEZ Letohrad PS1 O Odpojovač zásuvek pro posun PN3 400A gg OEZ Letohrad PS2 O Odpojovač zásuvek pro posun PN3 400A gg OEZ Letohrad PS1 O Odpojovač zásuvek pro posun PN3 400A gg OEZ Letohrad PS2 O Zásuvka pro posun 1200V, 400A - SV P Zásuvka pro posun 1200V, 400A - SV P Zásuvka pro posun 1200V, 400A - SV P Zásuvka pro posun 1200V, 400A - SV P Trakční motor 5Al 4446iP - PD1 P Hlavní póly motoru 800kW, 750Vss, 1140A, 865 ot/min - PD1 P Trakční motor 5Al 4446iP - PD1 P Hlavní póly motoru 800kW, 750Vss, 1140A, 865 ot/min - PD1 P Trakční motor 5Al 4446iP - PD2 P Hlavní póly motoru 800kW, 750Vss, 1140A, 865 ot/min - PD2 P Trakční motor 5Al 4446iP - PD2 P Hlavní póly motoru 800kW, 750Vss, 1140A, 865 ot/min - PD2 P Shuntovací odpory 7 RLS MEZ Postřelmov STR P Shuntovací odpory 7 RLS MEZ Postřelmov STR P Elektropneumatický stykač shuntovací 2 SB1, 2x 1200VDC/630A, 48VDC Lekov Blovice PS1 O Elektropneumatický stykač shuntovací 2 SB1, 2x 1200VDC/630A, 48VDC Lekov Blovice PS2 O Pom.doteky 48V, 6A, 2/2 Lekov Blovice PS1 O Pom.doteky 48V, 6A, 2/2 Lekov Blovice PS2 O Elektromag.ventil stykače 8VZ, 48VDC, 12W MEP Postřelmov PS1 P Elektromag.ventil stykače 8VZ, 48VDC, 12W MEP Postřelmov PS2 P Zhášecí odpor ventilu TR 640, 390Ω/A - PS1 P Zhášecí odpor ventilu TR 640, 390Ω/A - PS2 P Elektropneumatický stykač shuntovací 2 SB1, 2x 1200VDC/630A, 48VDC Lekov Blovice PS1 O Elektropneumatický stykač shuntovací 2 SB1, 2x 1200VDC/630A, 48VDC Lekov Blovice PS2 O Pom.doteky 48V, 6A, 2/2 Lekov Blovice PS1 O Pom.doteky 48V, 6A, 2/2 Lekov Blovice PS2 O Elektromag.ventil stykače 8VZ, 48VDC, 12W MEP Postřelmov PS1 P Elektromag.ventil stykače 8VZ, 48VDC, 12W MEP Postřelmov PS2 P Zhášecí odpor ventilu TR 640, 390Ω/A - PS1 P Zhášecí odpor ventilu TR 640, 390Ω/A - PS2 P Elektropneumatický stykač shuntovací 2 SB1, 2x 1200VDC/630A, 48VDC Lekov Blovice PS1 O Elektropneumatický stykač shuntovací 2 SB1, 2x 1200VDC/630A, 48VDC Lekov Blovice PS2 O Pom.doteky 48V, 6A, 2/2 Lekov Blovice PS1 O Pom.doteky 48V, 6A, 2/2 Lekov Blovice PS2 O Elektromag.ventil stykače 8VZ, 48VDC, 12W MEP Postřelmov PS1 P Elektromag.ventil stykače 8VZ, 48VDC, 12W MEP Postřelmov PS2 P Zhášecí odpor ventilu TR 640, 390Ω/A - PS1 P Zhášecí odpor ventilu TR 640, 390Ω/A - PS2 P Odpojovač poškoz.motorů 10 PR, 1250 Ass - PS1 P Odpojovač poškoz.motorů 10 PR, 1250 Ass - PS2 P Spínací elementy A-B Lo 6068P - PS1 P Spínací elementy A-B Lo 6068P - PS2 P Spínací elementy A1-B1 Lo 6068P - PS1 P Spínací elementy A1-B1 Lo 6068P - PS2 P Spínací elementy C-D Lo 6068P - PS1 P Spínací elementy C-D Lo 6068P - PS2 P Spínací elementy C1-D1 Lo 6068P - PS1 P Spínací elementy C1-D1 Lo 6068P - PS2 P Spínací elementy Q-R Lo 6068P - PS1 P Spínací elementy Q-R Lo 6068P - PS2 P Spínací elementy S-T Lo 6068P - PS1 P Spínací elementy S-T Lo 6068P - PS2 P - Strana: 3

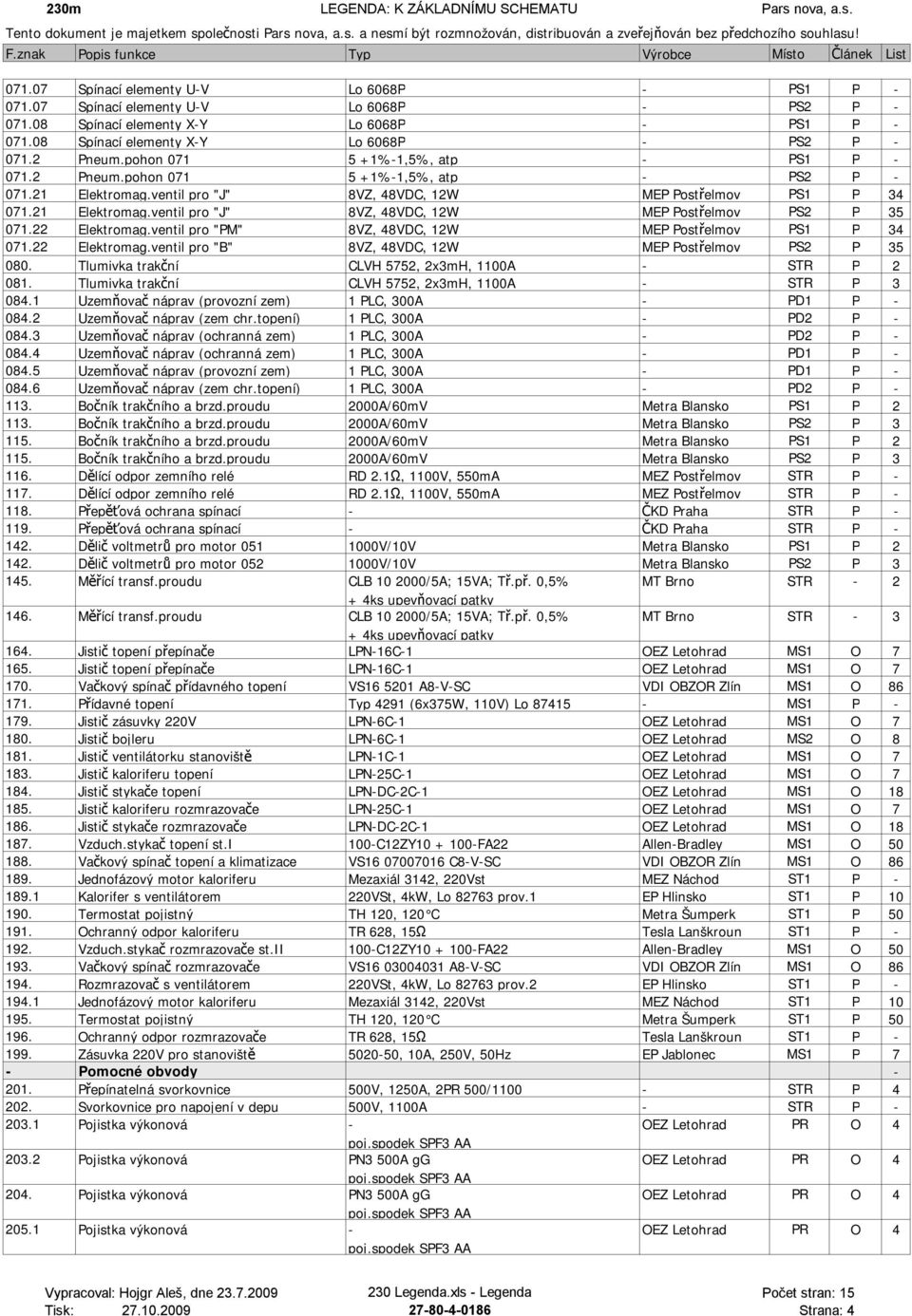

4 Spínací elementy U-V Lo 6068P - PS1 P Spínací elementy U-V Lo 6068P - PS2 P Spínací elementy X-Y Lo 6068P - PS1 P Spínací elementy X-Y Lo 6068P - PS2 P Pneum.pohon %-1,5%, atp - PS1 P Pneum.pohon %-1,5%, atp - PS2 P Elektromag.ventil pro "J" 8VZ, 48VDC, 12W MEP Postřelmov PS1 P Elektromag.ventil pro "J" 8VZ, 48VDC, 12W MEP Postřelmov PS2 P Elektromag.ventil pro "PM" 8VZ, 48VDC, 12W MEP Postřelmov PS1 P Elektromag.ventil pro "B" 8VZ, 48VDC, 12W MEP Postřelmov PS2 P Tlumivka trakční CLVH 5752, 2x3mH, 1100A - STR P Tlumivka trakční CLVH 5752, 2x3mH, 1100A - STR P Uzemňovač náprav (provozní zem) 1 PLC, 300A - PD1 P Uzemňovač náprav (zem chr.topení) 1 PLC, 300A - PD2 P Uzemňovač náprav (ochranná zem) 1 PLC, 300A - PD2 P Uzemňovač náprav (ochranná zem) 1 PLC, 300A - PD1 P Uzemňovač náprav (provozní zem) 1 PLC, 300A - PD1 P Uzemňovač náprav (zem chr.topení) 1 PLC, 300A - PD2 P Bočník trakčního a brzd.proudu 2000A/60mV Metra Blansko PS1 P Bočník trakčního a brzd.proudu 2000A/60mV Metra Blansko PS2 P Bočník trakčního a brzd.proudu 2000A/60mV Metra Blansko PS1 P Bočník trakčního a brzd.proudu 2000A/60mV Metra Blansko PS2 P Dělící odpor zemního relé RD 2.1Ω, 1100V, 550mA MEZ Postřelmov STR P Dělící odpor zemního relé RD 2.1Ω, 1100V, 550mA MEZ Postřelmov STR P Přepěťová ochrana spínací - ČKD Praha STR P Přepěťová ochrana spínací - ČKD Praha STR P Dělič voltmetrů pro motor V/10V Metra Blansko PS1 P Dělič voltmetrů pro motor V/10V Metra Blansko PS2 P Měřící transf.proudu CLB /5A; 15VA; Tř.př. 0,5% MT Brno STR ks upevňovací patky 146. Měřící transf.proudu CLB /5A; 15VA; Tř.př. 0,5% MT Brno STR ks upevňovací patky 164. Jistič topení přepínače LPN-16C-1 OEZ Letohrad MS1 O Jistič topení přepínače LPN-16C-1 OEZ Letohrad MS1 O Vačkový spínač přídavného topení VS A8-V-SC VDI OBZOR Zlín MS1 O Přídavné topení Typ 4291 (6x375W, 110V) Lo MS1 P Jistič zásuvky 220V LPN-6C-1 OEZ Letohrad MS1 O Jistič bojleru LPN-6C-1 OEZ Letohrad MS2 O Jistič ventilátorku stanoviště LPN-1C-1 OEZ Letohrad MS1 O Jistič kaloriferu topení LPN-25C-1 OEZ Letohrad MS1 O Jistič stykače topení LPN-DC-2C-1 OEZ Letohrad MS1 O Jistič kaloriferu rozmrazovače LPN-25C-1 OEZ Letohrad MS1 O Jistič stykače rozmrazovače LPN-DC-2C-1 OEZ Letohrad MS1 O Vzduch.stykač topení st.i 100-C12ZY FA22 Allen-Bradley MS1 O Vačkový spínač topení a klimatizace VS C8-V-SC VDI OBZOR Zlín MS1 O Jednofázový motor kaloriferu Mezaxiál 3142, 220Vst MEZ Náchod ST1 P Kalorifer s ventilátorem 220VSt, 4kW, Lo prov.1 EP Hlinsko ST1 P Termostat pojistný TH 120, 120 C Metra Šumperk ST1 P Ochranný odpor kaloriferu TR 628, 15Ω Tesla Lanškroun ST1 P Vzduch.stykač rozmrazovače st.ii 100-C12ZY FA22 Allen-Bradley MS1 O Vačkový spínač rozmrazovače VS A8-V-SC VDI OBZOR Zlín MS1 O Rozmrazovač s ventilátorem 220VSt, 4kW, Lo prov.2 EP Hlinsko ST1 P Jednofázový motor kaloriferu Mezaxiál 3142, 220Vst MEZ Náchod ST1 P Termostat pojistný TH 120, 120 C Metra Šumperk ST1 P Ochranný odpor rozmrazovače TR 628, 15Ω Tesla Lanškroun ST1 P Zásuvka 220V pro stanoviště , 10A, 250V, 50Hz EP Jablonec MS1 P 7 - Pomocné obvody Přepínatelná svorkovnice 500V, 1250A, 2PR 500/ STR P Svorkovnice pro napojení v depu 500V, 1100A - STR P Pojistka výkonová Pojistka výkonová PN3 500A gg 204. Pojistka výkonová PN3 500A gg Pojistka výkonová - Strana: 4

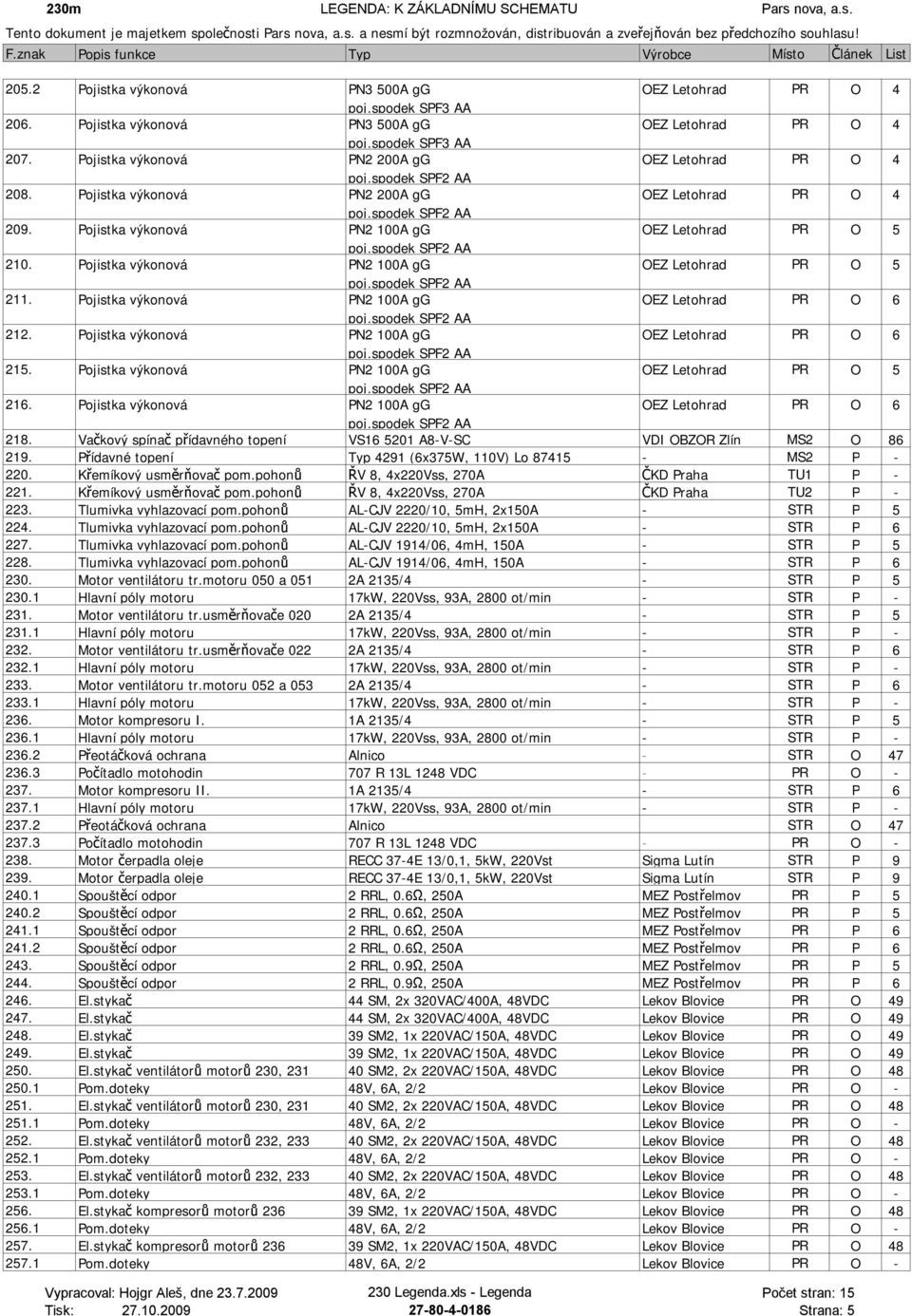

5 205.2 Pojistka výkonová PN3 500A gg 206. Pojistka výkonová PN3 500A gg 207. Pojistka výkonová PN2 200A gg 208. Pojistka výkonová PN2 200A gg 209. Pojistka výkonová PN2 100A gg OEZ Letohrad PR O Pojistka výkonová PN2 100A gg OEZ Letohrad PR O Pojistka výkonová PN2 100A gg OEZ Letohrad PR O Pojistka výkonová PN2 100A gg OEZ Letohrad PR O Pojistka výkonová PN2 100A gg OEZ Letohrad PR O Pojistka výkonová PN2 100A gg OEZ Letohrad PR O Vačkový spínač přídavného topení VS A8-V-SC VDI OBZOR Zlín MS2 O Přídavné topení Typ 4291 (6x375W, 110V) Lo MS2 P Křemíkový usměrňovač pom.pohonů ŘV 8, 4x220Vss, 270A ČKD Praha TU1 P Křemíkový usměrňovač pom.pohonů ŘV 8, 4x220Vss, 270A ČKD Praha TU2 P Tlumivka vyhlazovací pom.pohonů AL-CJV 2220/10, 5mH, 2x150A - STR P Tlumivka vyhlazovací pom.pohonů AL-CJV 2220/10, 5mH, 2x150A - STR P Tlumivka vyhlazovací pom.pohonů AL-CJV 1914/06, 4mH, 150A - STR P Tlumivka vyhlazovací pom.pohonů AL-CJV 1914/06, 4mH, 150A - STR P Motor ventilátoru tr.motoru 050 a 051 2A 2135/4 - STR P Hlavní póly motoru 17kW, 220Vss, 93A, 2800 ot/min - STR P Motor ventilátoru tr.usměrňovače 020 2A 2135/4 - STR P Hlavní póly motoru 17kW, 220Vss, 93A, 2800 ot/min - STR P Motor ventilátoru tr.usměrňovače 022 2A 2135/4 - STR P Hlavní póly motoru 17kW, 220Vss, 93A, 2800 ot/min - STR P Motor ventilátoru tr.motoru 052 a 053 2A 2135/4 - STR P Hlavní póly motoru 17kW, 220Vss, 93A, 2800 ot/min - STR P Motor kompresoru I. 1A 2135/4 - STR P Hlavní póly motoru 17kW, 220Vss, 93A, 2800 ot/min - STR P Přeotáčková ochrana Alnico - STR O Počítadlo motohodin 707 R 13L 1248 VDC - PR O Motor kompresoru II. 1A 2135/4 - STR P Hlavní póly motoru 17kW, 220Vss, 93A, 2800 ot/min - STR P Přeotáčková ochrana Alnico STR O Počítadlo motohodin 707 R 13L 1248 VDC - PR O Motor čerpadla oleje RECC 37-4E 13/0,1, 5kW, 220Vst Sigma Lutín STR P Motor čerpadla oleje RECC 37-4E 13/0,1, 5kW, 220Vst Sigma Lutín STR P Spouštěcí odpor 2 RRL, 0.6Ω, 250A MEZ Postřelmov PR P Spouštěcí odpor 2 RRL, 0.6Ω, 250A MEZ Postřelmov PR P Spouštěcí odpor 2 RRL, 0.6Ω, 250A MEZ Postřelmov PR P Spouštěcí odpor 2 RRL, 0.6Ω, 250A MEZ Postřelmov PR P Spouštěcí odpor 2 RRL, 0.9Ω, 250A MEZ Postřelmov PR P Spouštěcí odpor 2 RRL, 0.9Ω, 250A MEZ Postřelmov PR P El.stykač 44 SM, 2x 320VAC/400A, 48VDC Lekov Blovice PR O El.stykač 44 SM, 2x 320VAC/400A, 48VDC Lekov Blovice PR O El.stykač 39 SM2, 1x 220VAC/150A, 48VDC Lekov Blovice PR O El.stykač 39 SM2, 1x 220VAC/150A, 48VDC Lekov Blovice PR O El.stykač ventilátorů motorů 230, SM2, 2x 220VAC/150A, 48VDC Lekov Blovice PR O Pom.doteky 48V, 6A, 2/2 Lekov Blovice PR O El.stykač ventilátorů motorů 230, SM2, 2x 220VAC/150A, 48VDC Lekov Blovice PR O Pom.doteky 48V, 6A, 2/2 Lekov Blovice PR O El.stykač ventilátorů motorů 232, SM2, 2x 220VAC/150A, 48VDC Lekov Blovice PR O Pom.doteky 48V, 6A, 2/2 Lekov Blovice PR O El.stykač ventilátorů motorů 232, SM2, 2x 220VAC/150A, 48VDC Lekov Blovice PR O Pom.doteky 48V, 6A, 2/2 Lekov Blovice PR O El.stykač kompresorů motorů SM2, 1x 220VAC/150A, 48VDC Lekov Blovice PR O Pom.doteky 48V, 6A, 2/2 Lekov Blovice PR O El.stykač kompresorů motorů SM2, 1x 220VAC/150A, 48VDC Lekov Blovice PR O Pom.doteky 48V, 6A, 2/2 Lekov Blovice PR O - Strana: 5

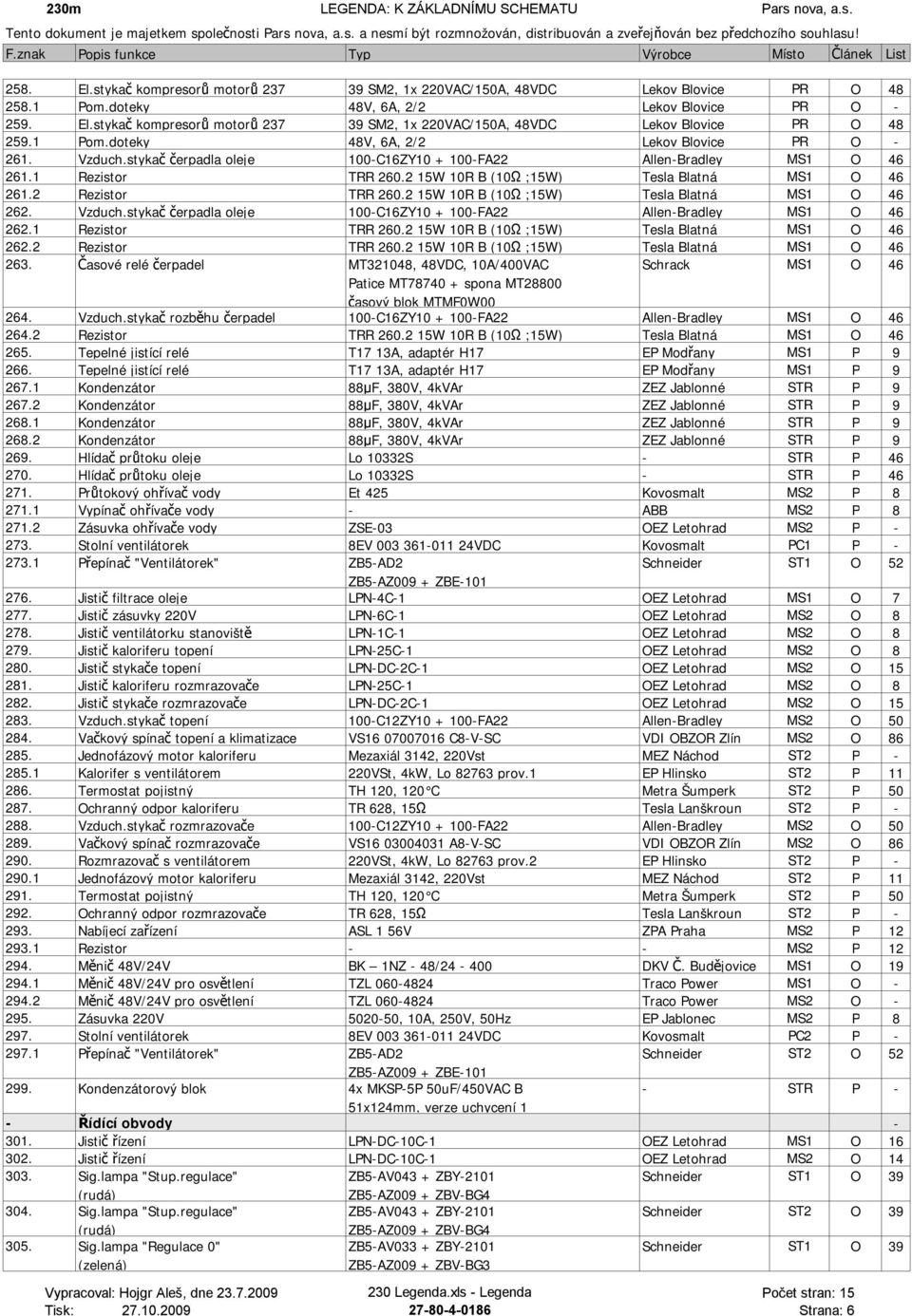

6 258. El.stykač kompresorů motorů SM2, 1x 220VAC/150A, 48VDC Lekov Blovice PR O Pom.doteky 48V, 6A, 2/2 Lekov Blovice PR O El.stykač kompresorů motorů SM2, 1x 220VAC/150A, 48VDC Lekov Blovice PR O Pom.doteky 48V, 6A, 2/2 Lekov Blovice PR O Vzduch.stykač čerpadla oleje 100-C16ZY FA22 Allen-Bradley MS1 O Rezistor TRR W 10R B (10Ω ;15W) Tesla Blatná MS1 O Rezistor TRR W 10R B (10Ω ;15W) Tesla Blatná MS1 O Vzduch.stykač čerpadla oleje 100-C16ZY FA22 Allen-Bradley MS1 O Rezistor TRR W 10R B (10Ω ;15W) Tesla Blatná MS1 O Rezistor TRR W 10R B (10Ω ;15W) Tesla Blatná MS1 O Časové relé čerpadel MT321048, 48VDC, 10A/400VAC Schrack MS1 O 46 časový blok MTMF0W Vzduch.stykač rozběhu čerpadel 100-C16ZY FA22 Allen-Bradley MS1 O Rezistor TRR W 10R B (10Ω ;15W) Tesla Blatná MS1 O Tepelné jistící relé T17 13A, adaptér H17 EP Modřany MS1 P Tepelné jistící relé T17 13A, adaptér H17 EP Modřany MS1 P Kondenzátor 88μF, 380V, 4kVAr ZEZ Jablonné STR P Kondenzátor 88μF, 380V, 4kVAr ZEZ Jablonné STR P Kondenzátor 88μF, 380V, 4kVAr ZEZ Jablonné STR P Kondenzátor 88μF, 380V, 4kVAr ZEZ Jablonné STR P Hlídač průtoku oleje Lo 10332S - STR P Hlídač průtoku oleje Lo 10332S - STR P Průtokový ohřívač vody Et 425 Kovosmalt MS2 P Vypínač ohřívače vody - ABB MS2 P Zásuvka ohřívače vody ZSE-03 OEZ Letohrad MS2 P Stolní ventilátorek 8EV VDC Kovosmalt PC1 P Přepínač "Ventilátorek" ZB5-AD2 Schneider ST1 O Jistič filtrace oleje LPN-4C-1 OEZ Letohrad MS1 O Jistič zásuvky 220V LPN-6C-1 OEZ Letohrad MS2 O Jistič ventilátorku stanoviště LPN-1C-1 OEZ Letohrad MS2 O Jistič kaloriferu topení LPN-25C-1 OEZ Letohrad MS2 O Jistič stykače topení LPN-DC-2C-1 OEZ Letohrad MS2 O Jistič kaloriferu rozmrazovače LPN-25C-1 OEZ Letohrad MS2 O Jistič stykače rozmrazovače LPN-DC-2C-1 OEZ Letohrad MS2 O Vzduch.stykač topení 100-C12ZY FA22 Allen-Bradley MS2 O Vačkový spínač topení a klimatizace VS C8-V-SC VDI OBZOR Zlín MS2 O Jednofázový motor kaloriferu Mezaxiál 3142, 220Vst MEZ Náchod ST2 P Kalorifer s ventilátorem 220VSt, 4kW, Lo prov.1 EP Hlinsko ST2 P Termostat pojistný TH 120, 120 C Metra Šumperk ST2 P Ochranný odpor kaloriferu TR 628, 15Ω Tesla Lanškroun ST2 P Vzduch.stykač rozmrazovače 100-C12ZY FA22 Allen-Bradley MS2 O Vačkový spínač rozmrazovače VS A8-V-SC VDI OBZOR Zlín MS2 O Rozmrazovač s ventilátorem 220VSt, 4kW, Lo prov.2 EP Hlinsko ST2 P Jednofázový motor kaloriferu Mezaxiál 3142, 220Vst MEZ Náchod ST2 P Termostat pojistný TH 120, 120 C Metra Šumperk ST2 P Ochranný odpor rozmrazovače TR 628, 15Ω Tesla Lanškroun ST2 P Nabíjecí zařízení ASL 1 56V ZPA Praha MS2 P Rezistor - - MS2 P Měnič 48V/24V BK 1NZ - 48/ DKV Č. Budějovice MS1 O Měnič 48V/24V pro osvětlení TZL Traco Power MS1 O Měnič 48V/24V pro osvětlení TZL Traco Power MS2 O Zásuvka 220V , 10A, 250V, 50Hz EP Jablonec MS2 P Stolní ventilátorek 8EV VDC Kovosmalt PC2 P Přepínač "Ventilátorek" ZB5-AD2 Schneider ST2 O Kondenzátorový blok 4x MKSP-5P 50uF/450VAC B - STR P - 51x124mm, verze uchycení 1 - Řídící obvody Jistič řízení LPN-DC-10C-1 OEZ Letohrad MS1 O Jistič řízení LPN-DC-10C-1 OEZ Letohrad MS2 O Sig.lampa "Stup.regulace" ZB5-AV043 + ZBY-2101 Schneider ST1 O 39 (rudá) ZB5-AZ009 + ZBV-BG Sig.lampa "Stup.regulace" ZB5-AV043 + ZBY-2101 Schneider ST2 O 39 (rudá) ZB5-AZ009 + ZBV-BG Sig.lampa "Regulace 0" (zelená) ZB5-AV033 + ZBY-2101 ZB5-AZ009 + ZBV-BG3 Schneider ST1 O 39 Strana: 6

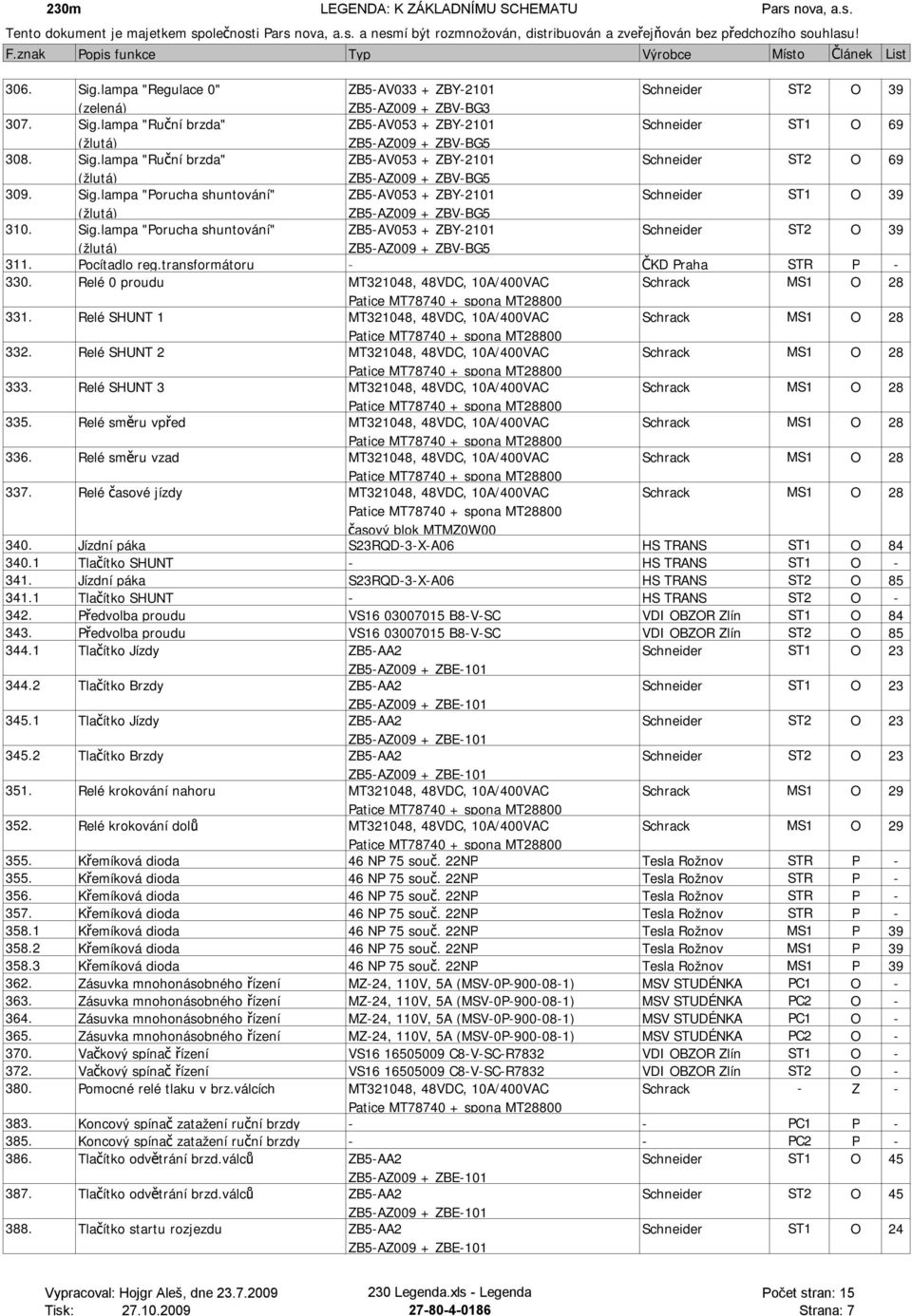

7 306. Sig.lampa "Regulace 0" ZB5-AV033 + ZBY-2101 Schneider ST2 O 39 (zelená) ZB5-AZ009 + ZBV-BG Sig.lampa "Ruční brzda" Schneider ST1 O Sig.lampa "Ruční brzda" Schneider ST2 O Sig.lampa "Porucha shuntování" Schneider ST1 O Sig.lampa "Porucha shuntování" Schneider ST2 O Pocítadlo reg.transformátoru - ČKD Praha STR P Relé 0 proudu MT321048, 48VDC, 10A/400VAC Schrack MS1 O Relé SHUNT 1 MT321048, 48VDC, 10A/400VAC Schrack MS1 O Relé SHUNT 2 MT321048, 48VDC, 10A/400VAC Schrack MS1 O Relé SHUNT 3 MT321048, 48VDC, 10A/400VAC Schrack MS1 O Relé směru vpřed MT321048, 48VDC, 10A/400VAC Schrack MS1 O Relé směru vzad MT321048, 48VDC, 10A/400VAC Schrack MS1 O Relé časové jízdy MT321048, 48VDC, 10A/400VAC Schrack MS1 O 28 časový blok MTMZ0W Jízdní páka S23RQD-3-X-A06 HS TRANS ST1 O Tlačítko SHUNT - HS TRANS ST1 O Jízdní páka S23RQD-3-X-A06 HS TRANS ST2 O Tlačítko SHUNT - HS TRANS ST2 O Předvolba proudu VS B8-V-SC VDI OBZOR Zlín ST1 O Předvolba proudu VS B8-V-SC VDI OBZOR Zlín ST2 O Tlačítko Jízdy ZB5-AA2 Schneider ST1 O Tlačítko Brzdy ZB5-AA2 Schneider ST1 O Tlačítko Jízdy ZB5-AA2 Schneider ST2 O Tlačítko Brzdy ZB5-AA2 Schneider ST2 O Relé krokování nahoru MT321048, 48VDC, 10A/400VAC Schrack MS1 O Relé krokování dolů MT321048, 48VDC, 10A/400VAC Schrack MS1 O Křemíková dioda 46 NP 75 souč. 22NP Tesla Rožnov STR P Křemíková dioda 46 NP 75 souč. 22NP Tesla Rožnov STR P Křemíková dioda 46 NP 75 souč. 22NP Tesla Rožnov STR P Křemíková dioda 46 NP 75 souč. 22NP Tesla Rožnov STR P Křemíková dioda 46 NP 75 souč. 22NP Tesla Rožnov MS1 P Křemíková dioda 46 NP 75 souč. 22NP Tesla Rožnov MS1 P Křemíková dioda 46 NP 75 souč. 22NP Tesla Rožnov MS1 P Zásuvka mnohonásobného řízení MZ-24, 110V, 5A (MSV-0P ) MSV STUDÉNKA PC1 O Zásuvka mnohonásobného řízení MZ-24, 110V, 5A (MSV-0P ) MSV STUDÉNKA PC2 O Zásuvka mnohonásobného řízení MZ-24, 110V, 5A (MSV-0P ) MSV STUDÉNKA PC1 O Zásuvka mnohonásobného řízení MZ-24, 110V, 5A (MSV-0P ) MSV STUDÉNKA PC2 O Vačkový spínač řízení VS C8-V-SC-R7832 VDI OBZOR Zlín ST1 O Vačkový spínač řízení VS C8-V-SC-R7832 VDI OBZOR Zlín ST2 O Pomocné relé tlaku v brz.válcích MT321048, 48VDC, 10A/400VAC Schrack - Z Koncový spínač zatažení ruční brzdy - - PC1 P Koncový spínač zatažení ruční brzdy - - PC2 P Tlačítko odvětrání brzd.válců ZB5-AA2 Schneider ST1 O Tlačítko odvětrání brzd.válců ZB5-AA2 Schneider ST2 O Tlačítko startu rozjezdu ZB5-AA2 Schneider ST1 O 24 Strana: 7
8 389. Tlačítko startu rozjezdu ZB5-AA2 Schneider ST2 O Tlačítko sjetí SHUNT ZB5-AA2 Schneider ST1 O Tlačítko sjetí SHUNT ZB5-AA2 Schneider ST2 O Tlačítko sjetí do 0 ZB5-AA2 Schneider ST1 O Tlačítko sjetí do 0 ZB5-AA2 Schneider ST2 O Tlačítko směr vpřed ZB5-AW313 Schneider ST1 O Sig.lampa "Směr vpřed" ZBV-BG1 Schneider ST1 O Tlačítko směr vpřed ZB5-AW313 Schneider ST2 O Sig.lampa "Směr vpřed" ZBV-BG1 Schneider ST2 O Tlačítko směr vzad ZB5-AW313 Schneider ST1 O Sig.lampa "Směr vpřed" ZBV-BG1 Schneider ST1 O Tlačítko směr vzad ZB5-AW313 Schneider ST2 O Sig.lampa "Směr vpřed" ZBV-BG1 Schneider ST2 O Tlačítko směr 0 ZB5-AW313 Schneider ST1 O Sig.lampa "Směr vpřed" ZBV-BG1 Schneider ST1 O Tlačítko směr 0 ZB5-AW313 Schneider ST2 O Sig.lampa "Směr vpřed" ZBV-BG1 Schneider ST2 O 25 - Řízení pomocných obvodů, ovl.hlavního vypínače a sběračů Tlačítko vypínací hřibové rudé ZB5-AC4 Schneider ST1 O 41 ZB5-AZ009 + ZBE Tlačítko vypínací hřibové rudé ZB5-AC4 Schneider ST2 O 41 ZB5-AZ009 + ZBE Časové relé hlavního vypínače MT321048, 48VDC, 10A/400VAC Schrack PR O 47 časový blok MTMF0W Relé hlavního vypínače MT321048, 48VDC, 10A/400VAC Schrack MS1 O Zhášecí odpor relé 405 TR 627, 1kΩ, 2A Tesla Lanškroun MS1 P Tlakový spínač samočinné brzdy KPS 35, 0-8bar, G 3/8, obj.č Danfoss ER O 42 + redukce se vsuvkou, obj.č Koncový spínač - blok.dveř.stanoviště SFP 1031 EIG-OEM Automatic MS1 P Koncový spínač - blok.dveř.stanoviště SFP 1031 EIG-OEM Automatic MS1 P Koncový spínač - blok.dveř.stanoviště SFP 1031 EIG-OEM Automatic MS2 P Koncový spínač - blok.dveř.stanoviště SFP 1031 EIG-OEM Automatic MS2 P Elektromag.západka dveří HEVS V DC MEP Postřelmov MS1 P Zhášecí odpor západky 412 TR 617, 270Ω Tesla Lanškroun MS1 P Elektromag.západka dveří HEVS V DC MEP Postřelmov MS1 P Zhášecí odpor západky 413 TR 617, 270Ω Tesla Lanškroun MS1 P Elektromag.západka dveří HEVS V DC MEP Postřelmov MS2 P Zhášecí odpor západky 414 TR 617, 270Ω Tesla Lanškroun MS2 P Elektromag.západka dveří HEVS V DC MEP Postřelmov MS2 P Zhášecí odpor západky 415 TR 617, 270Ω Tesla Lanškroun MS2 P Ukazatel stavu - řídící PI 29-1; VDC GHV Trading ST1 O 43 se symbolem přímky, pozadí světlé 417. Ukazatel stavu - řídící PI 29-1; VDC se symbolem přímky, pozadí světlé GHV Trading ST2 O 43 Strana: 8

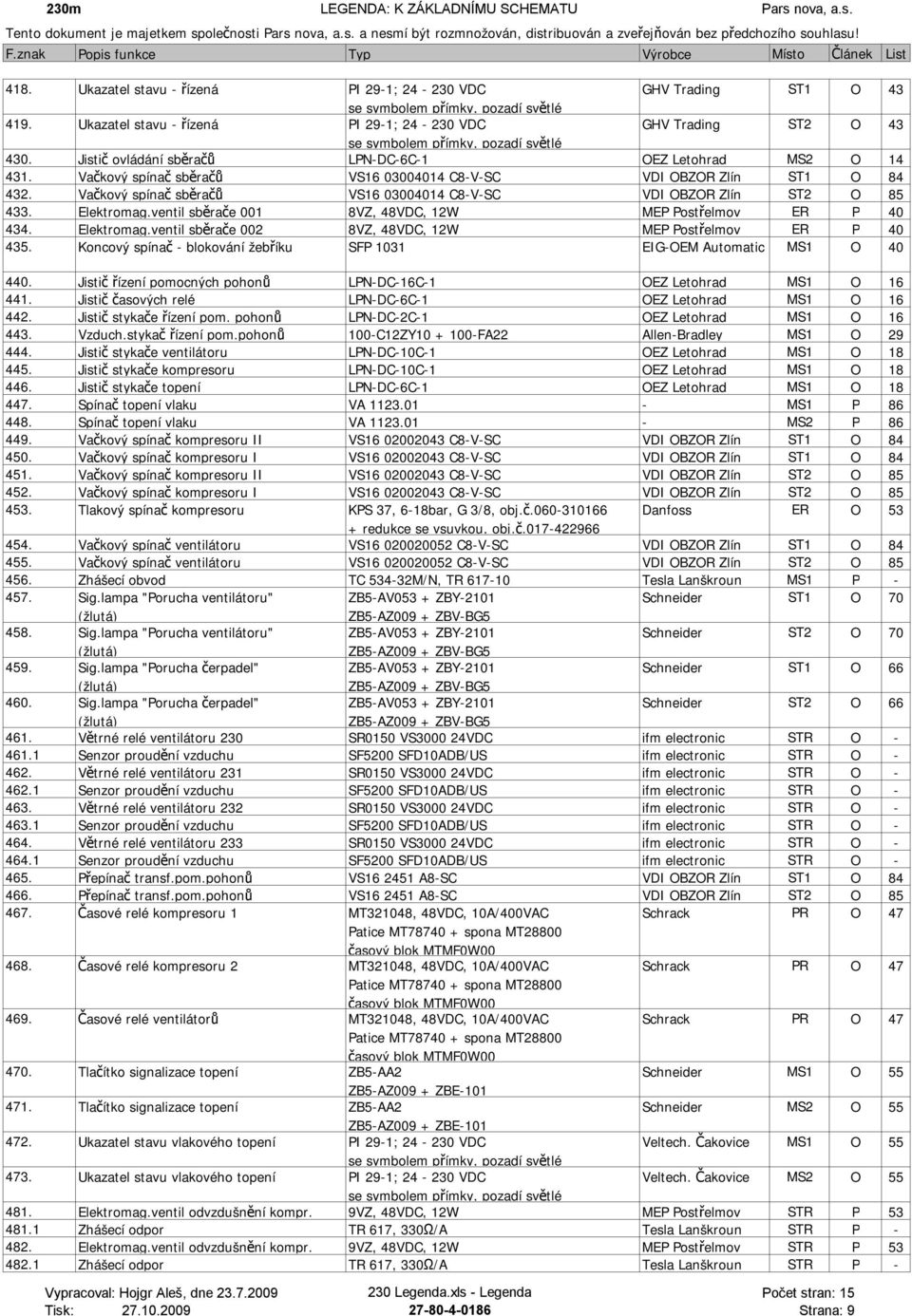

9 418. Ukazatel stavu - řízená PI 29-1; VDC GHV Trading ST1 O 43 se symbolem přímky, pozadí světlé 419. Ukazatel stavu - řízená PI 29-1; VDC GHV Trading ST2 O 43 se symbolem přímky, pozadí světlé 430. Jistič ovládání sběračů LPN-DC-6C-1 OEZ Letohrad MS2 O Vačkový spínač sběračů VS C8-V-SC VDI OBZOR Zlín ST1 O Vačkový spínač sběračů VS C8-V-SC VDI OBZOR Zlín ST2 O Elektromag.ventil sběrače 001 8VZ, 48VDC, 12W MEP Postřelmov ER P Elektromag.ventil sběrače 002 8VZ, 48VDC, 12W MEP Postřelmov ER P Koncový spínač - blokování žebříku SFP 1031 EIG-OEM Automatic MS1 O Jistič řízení pomocných pohonů LPN-DC-16C-1 OEZ Letohrad MS1 O Jistič časových relé LPN-DC-6C-1 OEZ Letohrad MS1 O Jistič stykače řízení pom. pohonů LPN-DC-2C-1 OEZ Letohrad MS1 O Vzduch.stykač řízení pom.pohonů 100-C12ZY FA22 Allen-Bradley MS1 O Jistič stykače ventilátoru LPN-DC-10C-1 OEZ Letohrad MS1 O Jistič stykače kompresoru LPN-DC-10C-1 OEZ Letohrad MS1 O Jistič stykače topení LPN-DC-6C-1 OEZ Letohrad MS1 O Spínač topení vlaku VA MS1 P Spínač topení vlaku VA MS2 P Vačkový spínač kompresoru II VS C8-V-SC VDI OBZOR Zlín ST1 O Vačkový spínač kompresoru I VS C8-V-SC VDI OBZOR Zlín ST1 O Vačkový spínač kompresoru II VS C8-V-SC VDI OBZOR Zlín ST2 O Vačkový spínač kompresoru I VS C8-V-SC VDI OBZOR Zlín ST2 O Tlakový spínač kompresoru KPS 37, 6-18bar, G 3/8, obj.č Danfoss ER O 53 + redukce se vsuvkou, obj.č Vačkový spínač ventilátoru VS C8-V-SC VDI OBZOR Zlín ST1 O Vačkový spínač ventilátoru VS C8-V-SC VDI OBZOR Zlín ST2 O Zhášecí obvod TC M/N, TR Tesla Lanškroun MS1 P Sig.lampa "Porucha ventilátoru" Schneider ST1 O Sig.lampa "Porucha ventilátoru" Schneider ST2 O Sig.lampa "Porucha čerpadel" Schneider ST1 O Sig.lampa "Porucha čerpadel" Schneider ST2 O Větrné relé ventilátoru 230 SR0150 VS VDC ifm electronic STR O Senzor proudění vzduchu SF5200 SFD10ADB/US ifm electronic STR O Větrné relé ventilátoru 231 SR0150 VS VDC ifm electronic STR O Senzor proudění vzduchu SF5200 SFD10ADB/US ifm electronic STR O Větrné relé ventilátoru 232 SR0150 VS VDC ifm electronic STR O Senzor proudění vzduchu SF5200 SFD10ADB/US ifm electronic STR O Větrné relé ventilátoru 233 SR0150 VS VDC ifm electronic STR O Senzor proudění vzduchu SF5200 SFD10ADB/US ifm electronic STR O Přepínač transf.pom.pohonů VS A8-SC VDI OBZOR Zlín ST1 O Přepínač transf.pom.pohonů VS A8-SC VDI OBZOR Zlín ST2 O Časové relé kompresoru 1 MT321048, 48VDC, 10A/400VAC Schrack PR O 47 časový blok MTMF0W Časové relé kompresoru 2 MT321048, 48VDC, 10A/400VAC Schrack PR O 47 časový blok MTMF0W Časové relé ventilátorů MT321048, 48VDC, 10A/400VAC Schrack PR O 47 časový blok MTMF0W Tlačítko signalizace topení ZB5-AA2 Schneider MS1 O Tlačítko signalizace topení ZB5-AA2 Schneider MS2 O Ukazatel stavu vlakového topení PI 29-1; VDC Veltech. Čakovice MS1 O 55 se symbolem přímky, pozadí světlé 473. Ukazatel stavu vlakového topení PI 29-1; VDC Veltech. Čakovice MS2 O 55 se symbolem přímky, pozadí světlé 481. Elektromag.ventil odvzdušnění kompr. 9VZ, 48VDC, 12W MEP Postřelmov STR P Zhášecí odpor TR 617, 330Ω/A Tesla Lanškroun STR P Elektromag.ventil odvzdušnění kompr. 9VZ, 48VDC, 12W MEP Postřelmov STR P Zhášecí odpor TR 617, 330Ω/A Tesla Lanškroun STR P - Strana: 9

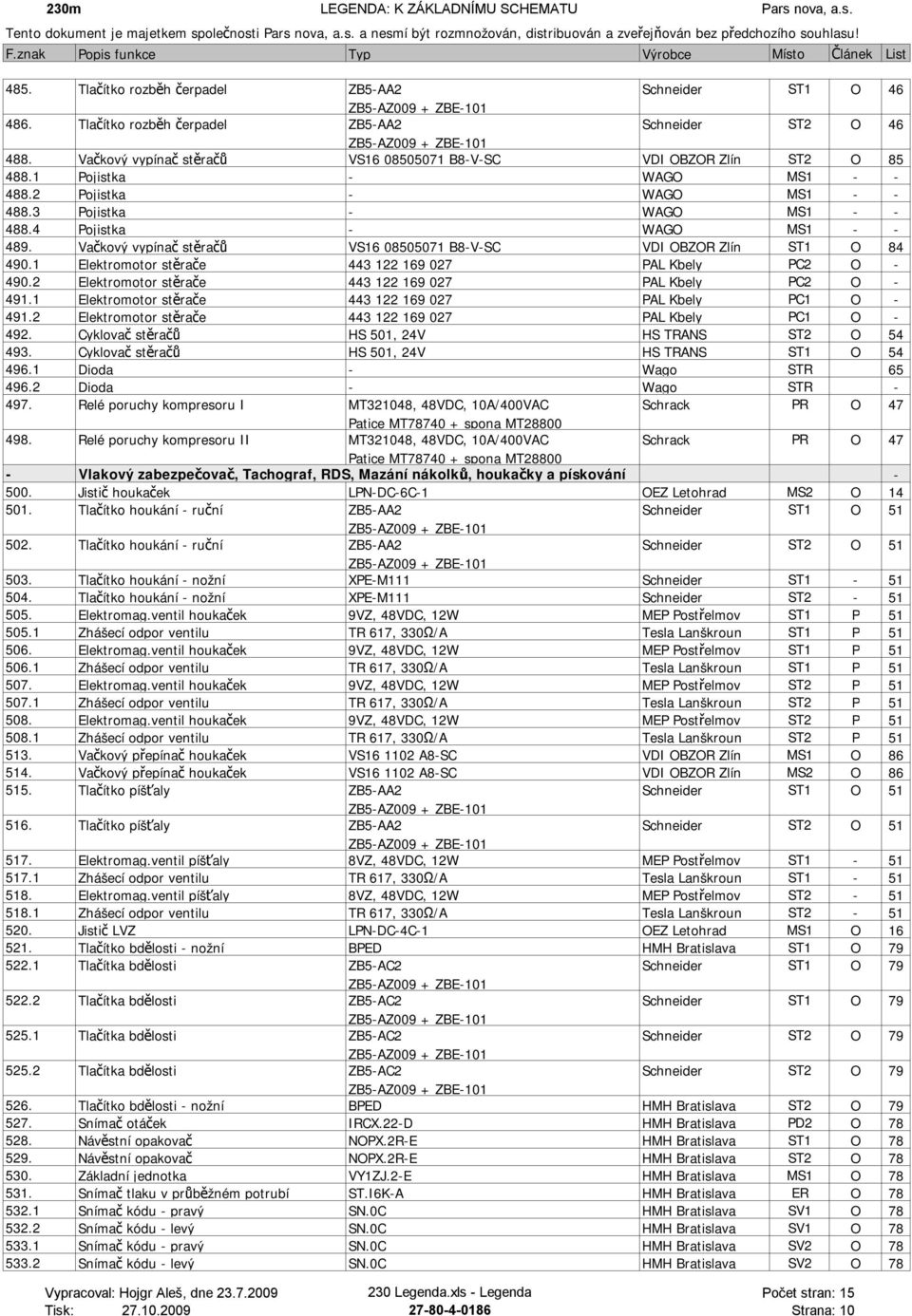

10 485. Tlačítko rozběh čerpadel ZB5-AA2 Schneider ST1 O Tlačítko rozběh čerpadel ZB5-AA2 Schneider ST2 O Vačkový vypínač stěračů VS B8-V-SC VDI OBZOR Zlín ST2 O Pojistka - WAGO MS Pojistka - WAGO MS Pojistka - WAGO MS Pojistka - WAGO MS Vačkový vypínač stěračů VS B8-V-SC VDI OBZOR Zlín ST1 O Elektromotor stěrače PAL Kbely PC2 O Elektromotor stěrače PAL Kbely PC2 O Elektromotor stěrače PAL Kbely PC1 O Elektromotor stěrače PAL Kbely PC1 O Cyklovač stěračů HS 501, 24V HS TRANS ST2 O Cyklovač stěračů HS 501, 24V HS TRANS ST1 O Dioda - Wago STR Dioda - Wago STR Relé poruchy kompresoru I MT321048, 48VDC, 10A/400VAC Schrack PR O Relé poruchy kompresoru II MT321048, 48VDC, 10A/400VAC Schrack PR O 47 - Vlakový zabezpečovač, Tachograf, RDS, Mazání nákolků, houkačky a pískování Jistič houkaček LPN-DC-6C-1 OEZ Letohrad MS2 O Tlačítko houkání - ruční ZB5-AA2 Schneider ST1 O Tlačítko houkání - ruční ZB5-AA2 Schneider ST2 O Tlačítko houkání - nožní XPE-M111 Schneider ST Tlačítko houkání - nožní XPE-M111 Schneider ST Elektromag.ventil houkaček 9VZ, 48VDC, 12W MEP Postřelmov ST1 P Zhášecí odpor ventilu TR 617, 330Ω/A Tesla Lanškroun ST1 P Elektromag.ventil houkaček 9VZ, 48VDC, 12W MEP Postřelmov ST1 P Zhášecí odpor ventilu TR 617, 330Ω/A Tesla Lanškroun ST1 P Elektromag.ventil houkaček 9VZ, 48VDC, 12W MEP Postřelmov ST2 P Zhášecí odpor ventilu TR 617, 330Ω/A Tesla Lanškroun ST2 P Elektromag.ventil houkaček 9VZ, 48VDC, 12W MEP Postřelmov ST2 P Zhášecí odpor ventilu TR 617, 330Ω/A Tesla Lanškroun ST2 P Vačkový přepínač houkaček VS A8-SC VDI OBZOR Zlín MS1 O Vačkový přepínač houkaček VS A8-SC VDI OBZOR Zlín MS2 O Tlačítko píšťaly ZB5-AA2 Schneider ST1 O Tlačítko píšťaly ZB5-AA2 Schneider ST2 O Elektromag.ventil píšťaly 8VZ, 48VDC, 12W MEP Postřelmov ST Zhášecí odpor ventilu TR 617, 330Ω/A Tesla Lanškroun ST Elektromag.ventil píšťaly 8VZ, 48VDC, 12W MEP Postřelmov ST Zhášecí odpor ventilu TR 617, 330Ω/A Tesla Lanškroun ST Jistič LVZ LPN-DC-4C-1 OEZ Letohrad MS1 O Tlačítko bdělosti - nožní BPED HMH Bratislava ST1 O Tlačítka bdělosti ZB5-AC2 Schneider ST1 O Tlačítka bdělosti ZB5-AC2 Schneider ST1 O Tlačítka bdělosti ZB5-AC2 Schneider ST2 O Tlačítka bdělosti ZB5-AC2 Schneider ST2 O Tlačítko bdělosti - nožní BPED HMH Bratislava ST2 O Snímač otáček IRCX.22-D HMH Bratislava PD2 O Návěstní opakovač NOPX.2R-E HMH Bratislava ST1 O Návěstní opakovač NOPX.2R-E HMH Bratislava ST2 O Základní jednotka VY1ZJ.2-E HMH Bratislava MS1 O Snímač tlaku v průběžném potrubí ST.I6K-A HMH Bratislava ER O Snímač kódu - pravý SN.0C HMH Bratislava SV1 O Snímač kódu - levý SN.0C HMH Bratislava SV1 O Snímač kódu - pravý SN.0C HMH Bratislava SV2 O Snímač kódu - levý SN.0C HMH Bratislava SV2 O 78 Strana: 10

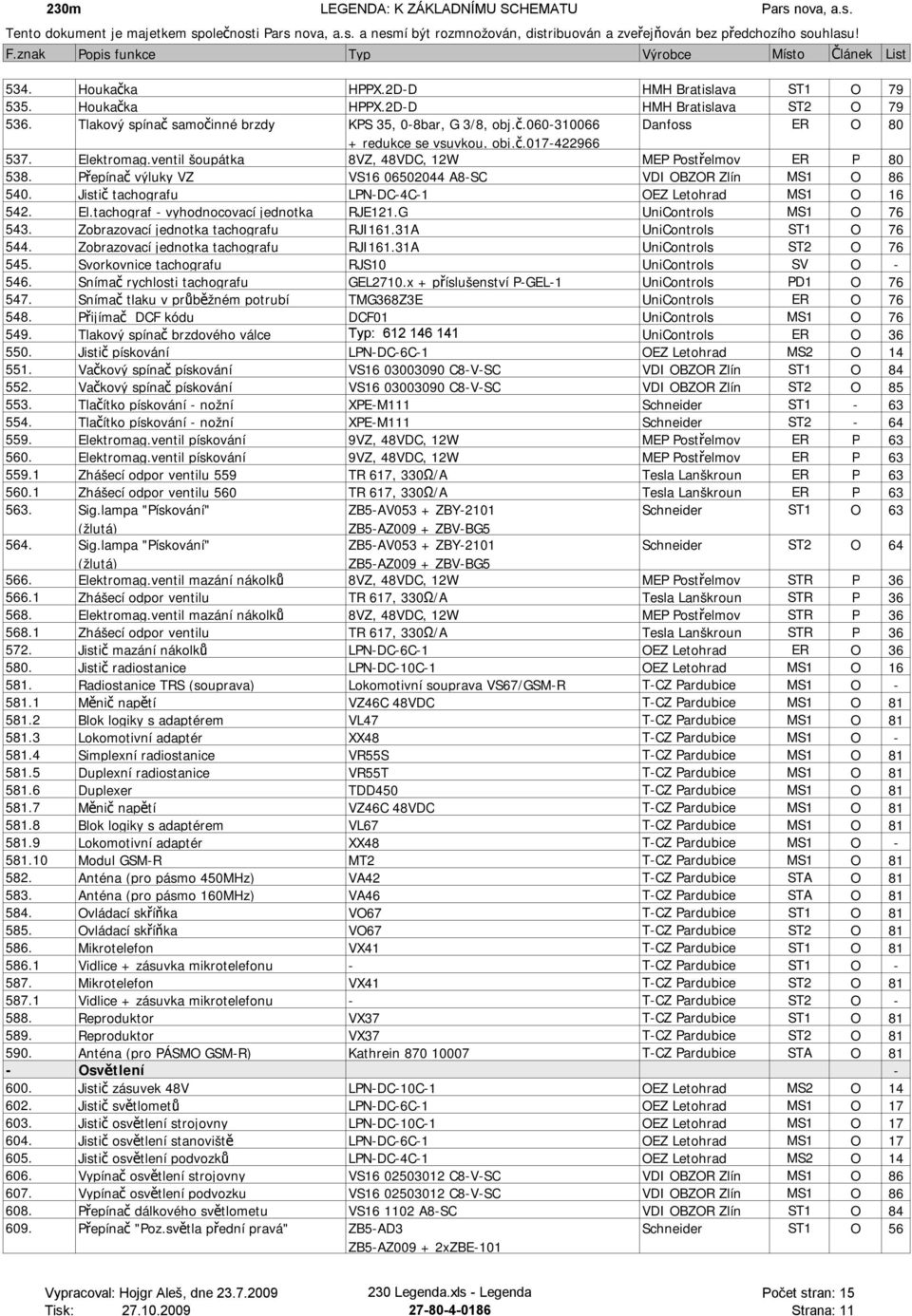

11 534. Houkačka HPPX.2D-D HMH Bratislava ST1 O Houkačka HPPX.2D-D HMH Bratislava ST2 O Tlakový spínač samočinné brzdy KPS 35, 0-8bar, G 3/8, obj.č Danfoss ER O 80 + redukce se vsuvkou, obj.č Elektromag.ventil šoupátka 8VZ, 48VDC, 12W MEP Postřelmov ER P Přepínač výluky VZ VS A8-SC VDI OBZOR Zlín MS1 O Jistič tachografu LPN-DC-4C-1 OEZ Letohrad MS1 O El.tachograf - vyhodnocovací jednotka RJE121.G UniControls MS1 O Zobrazovací jednotka tachografu RJI161.31A UniControls ST1 O Zobrazovací jednotka tachografu RJI161.31A UniControls ST2 O Svorkovnice tachografu RJS10 UniControls SV O Snímač rychlosti tachografu GEL2710.x + příslušenství P-GEL-1 UniControls PD1 O Snímač tlaku v průběžném potrubí TMG368Z3E UniControls ER O Přijímač DCF kódu DCF01 UniControls MS1 O Tlakový spínač brzdového válce Typ: UniControls ER O Jistič pískování LPN-DC-6C-1 OEZ Letohrad MS2 O Vačkový spínač pískování VS C8-V-SC VDI OBZOR Zlín ST1 O Vačkový spínač pískování VS C8-V-SC VDI OBZOR Zlín ST2 O Tlačítko pískování - nožní XPE-M111 Schneider ST Tlačítko pískování - nožní XPE-M111 Schneider ST Elektromag.ventil pískování 9VZ, 48VDC, 12W MEP Postřelmov ER P Elektromag.ventil pískování 9VZ, 48VDC, 12W MEP Postřelmov ER P Zhášecí odpor ventilu 559 TR 617, 330Ω/A Tesla Lanškroun ER P Zhášecí odpor ventilu 560 TR 617, 330Ω/A Tesla Lanškroun ER P Sig.lampa "Pískování" Schneider ST1 O Sig.lampa "Pískování" Schneider ST2 O Elektromag.ventil mazání nákolků 8VZ, 48VDC, 12W MEP Postřelmov STR P Zhášecí odpor ventilu TR 617, 330Ω/A Tesla Lanškroun STR P Elektromag.ventil mazání nákolků 8VZ, 48VDC, 12W MEP Postřelmov STR P Zhášecí odpor ventilu TR 617, 330Ω/A Tesla Lanškroun STR P Jistič mazání nákolků LPN-DC-6C-1 OEZ Letohrad ER O Jistič radiostanice LPN-DC-10C-1 OEZ Letohrad MS1 O Radiostanice TRS (souprava) Lokomotivní souprava VS67/GSM-R T-CZ Pardubice MS1 O Měnič napětí VZ46C 48VDC T-CZ Pardubice MS1 O Blok logiky s adaptérem VL47 T-CZ Pardubice MS1 O Lokomotivní adaptér XX48 T-CZ Pardubice MS1 O Simplexní radiostanice VR55S T-CZ Pardubice MS1 O Duplexní radiostanice VR55T T-CZ Pardubice MS1 O Duplexer TDD450 T-CZ Pardubice MS1 O Měnič napětí VZ46C 48VDC T-CZ Pardubice MS1 O Blok logiky s adaptérem VL67 T-CZ Pardubice MS1 O Lokomotivní adaptér XX48 T-CZ Pardubice MS1 O Modul GSM-R MT2 T-CZ Pardubice MS1 O Anténa (pro pásmo 450MHz) VA42 T-CZ Pardubice STA O Anténa (pro pásmo 160MHz) VA46 T-CZ Pardubice STA O Ovládací skříňka VO67 T-CZ Pardubice ST1 O Ovládací skříňka VO67 T-CZ Pardubice ST2 O Mikrotelefon VX41 T-CZ Pardubice ST1 O Vidlice + zásuvka mikrotelefonu - T-CZ Pardubice ST1 O Mikrotelefon VX41 T-CZ Pardubice ST2 O Vidlice + zásuvka mikrotelefonu - T-CZ Pardubice ST2 O Reproduktor VX37 T-CZ Pardubice ST1 O Reproduktor VX37 T-CZ Pardubice ST2 O Anténa (pro PÁSMO GSM-R) Kathrein T-CZ Pardubice STA O 81 - Osvětlení Jistič zásuvek 48V LPN-DC-10C-1 OEZ Letohrad MS2 O Jistič světlometů LPN-DC-6C-1 OEZ Letohrad MS1 O Jistič osvětlení strojovny LPN-DC-10C-1 OEZ Letohrad MS1 O Jistič osvětlení stanoviště LPN-DC-6C-1 OEZ Letohrad MS1 O Jistič osvětlení podvozků LPN-DC-4C-1 OEZ Letohrad MS2 O Vypínač osvětlení strojovny VS C8-V-SC VDI OBZOR Zlín MS1 O Vypínač osvětlení podvozku VS C8-V-SC VDI OBZOR Zlín MS1 O Přepínač dálkového světlometu VS A8-SC VDI OBZOR Zlín ST1 O Přepínač "Poz.světla přední pravá" ZB5-AD3 Schneider ST1 O 56 Strana: 11

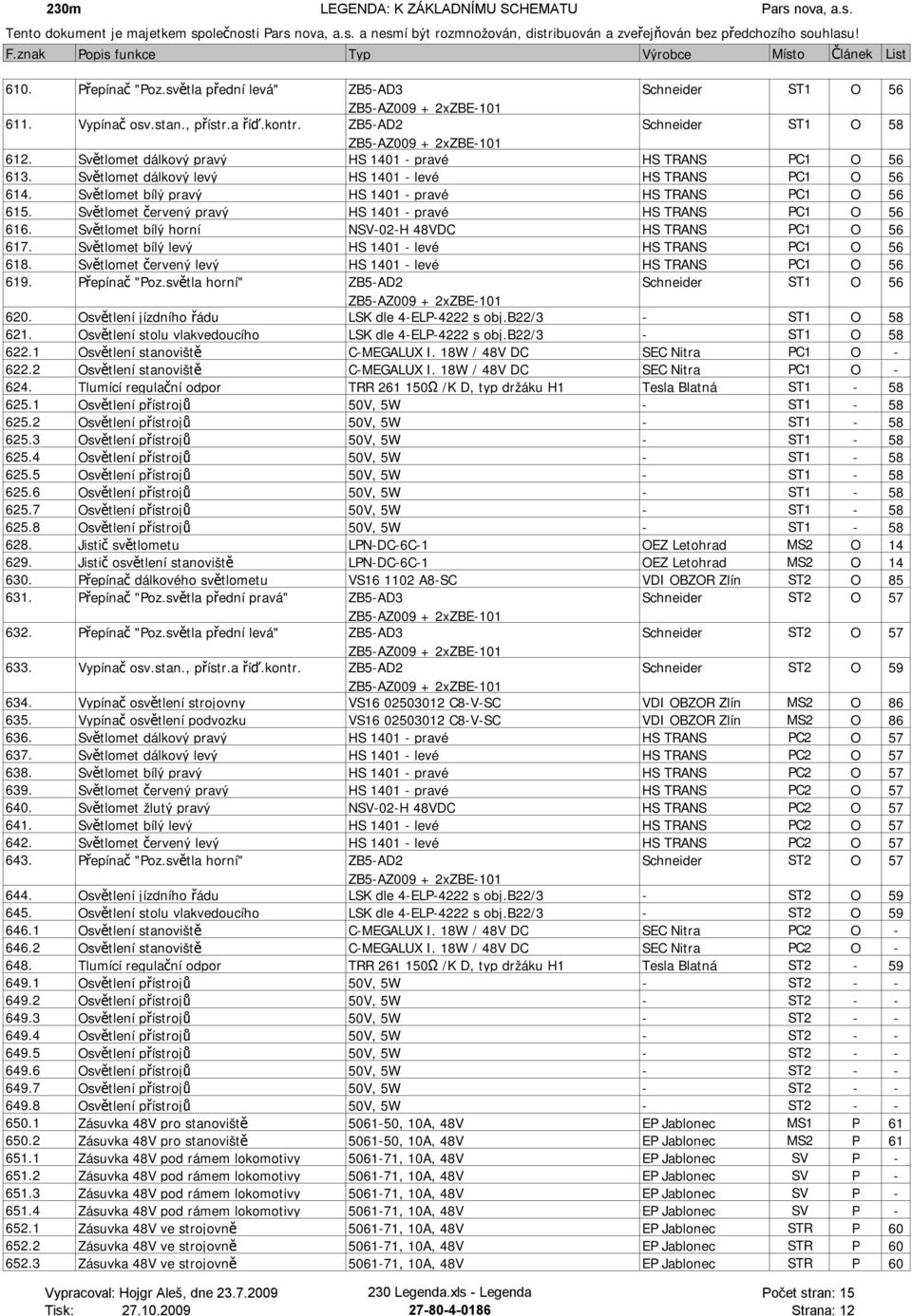

12 610. Přepínač "Poz.světla přední levá" ZB5-AD3 Schneider ST1 O Vypínač osv.stan., přístr.a říď.kontr. ZB5-AD2 Schneider ST1 O Světlomet dálkový pravý HS pravé HS TRANS PC1 O Světlomet dálkový levý HS levé HS TRANS PC1 O Světlomet bílý pravý HS pravé HS TRANS PC1 O Světlomet červený pravý HS pravé HS TRANS PC1 O Světlomet bílý horní NSV-02-H 48VDC HS TRANS PC1 O Světlomet bílý levý HS levé HS TRANS PC1 O Světlomet červený levý HS levé HS TRANS PC1 O Přepínač "Poz.světla horní" ZB5-AD2 Schneider ST1 O Osvětlení jízdního řádu LSK dle 4-ELP-4222 s obj.b22/3 - ST1 O Osvětlení stolu vlakvedoucího LSK dle 4-ELP-4222 s obj.b22/3 - ST1 O Osvětlení stanoviště C-MEGALUX I. 18W / 48V DC SEC Nitra PC1 O Osvětlení stanoviště C-MEGALUX I. 18W / 48V DC SEC Nitra PC1 O Tlumící regulační odpor TRR Ω /K D, typ držáku H1 Tesla Blatná ST Osvětlení přístrojů 50V, 5W - ST Osvětlení přístrojů 50V, 5W - ST Osvětlení přístrojů 50V, 5W - ST Osvětlení přístrojů 50V, 5W - ST Osvětlení přístrojů 50V, 5W - ST Osvětlení přístrojů 50V, 5W - ST Osvětlení přístrojů 50V, 5W - ST Osvětlení přístrojů 50V, 5W - ST Jistič světlometu LPN-DC-6C-1 OEZ Letohrad MS2 O Jistič osvětlení stanoviště LPN-DC-6C-1 OEZ Letohrad MS2 O Přepínač dálkového světlometu VS A8-SC VDI OBZOR Zlín ST2 O Přepínač "Poz.světla přední pravá" ZB5-AD3 Schneider ST2 O Přepínač "Poz.světla přední levá" ZB5-AD3 Schneider ST2 O Vypínač osv.stan., přístr.a říď.kontr. ZB5-AD2 Schneider ST2 O Vypínač osvětlení strojovny VS C8-V-SC VDI OBZOR Zlín MS2 O Vypínač osvětlení podvozku VS C8-V-SC VDI OBZOR Zlín MS2 O Světlomet dálkový pravý HS pravé HS TRANS PC2 O Světlomet dálkový levý HS levé HS TRANS PC2 O Světlomet bílý pravý HS pravé HS TRANS PC2 O Světlomet červený pravý HS pravé HS TRANS PC2 O Světlomet žlutý pravý NSV-02-H 48VDC HS TRANS PC2 O Světlomet bílý levý HS levé HS TRANS PC2 O Světlomet červený levý HS levé HS TRANS PC2 O Přepínač "Poz.světla horní" ZB5-AD2 Schneider ST2 O Osvětlení jízdního řádu LSK dle 4-ELP-4222 s obj.b22/3 - ST2 O Osvětlení stolu vlakvedoucího LSK dle 4-ELP-4222 s obj.b22/3 - ST2 O Osvětlení stanoviště C-MEGALUX I. 18W / 48V DC SEC Nitra PC2 O Osvětlení stanoviště C-MEGALUX I. 18W / 48V DC SEC Nitra PC2 O Tlumící regulační odpor TRR Ω /K D, typ držáku H1 Tesla Blatná ST Osvětlení přístrojů 50V, 5W - ST Osvětlení přístrojů 50V, 5W - ST Osvětlení přístrojů 50V, 5W - ST Osvětlení přístrojů 50V, 5W - ST Osvětlení přístrojů 50V, 5W - ST Osvětlení přístrojů 50V, 5W - ST Osvětlení přístrojů 50V, 5W - ST Osvětlení přístrojů 50V, 5W - ST Zásuvka 48V pro stanoviště , 10A, 48V EP Jablonec MS1 P Zásuvka 48V pro stanoviště , 10A, 48V EP Jablonec MS2 P Zásuvka 48V pod rámem lokomotivy , 10A, 48V EP Jablonec SV P Zásuvka 48V pod rámem lokomotivy , 10A, 48V EP Jablonec SV P Zásuvka 48V pod rámem lokomotivy , 10A, 48V EP Jablonec SV P Zásuvka 48V pod rámem lokomotivy , 10A, 48V EP Jablonec SV P Zásuvka 48V ve strojovně , 10A, 48V EP Jablonec STR P Zásuvka 48V ve strojovně , 10A, 48V EP Jablonec STR P Zásuvka 48V ve strojovně , 10A, 48V EP Jablonec STR P 60 Strana: 12

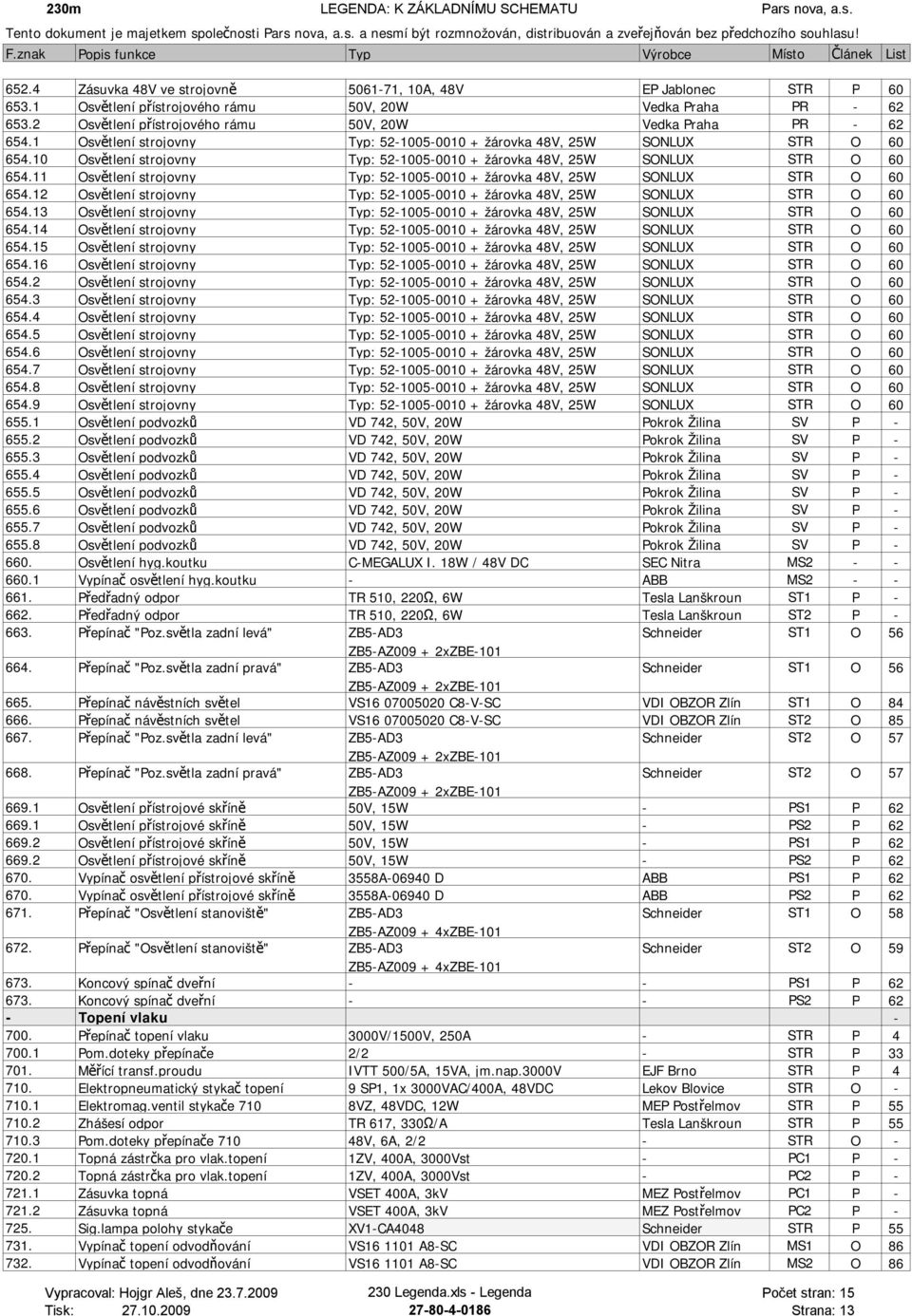

13 652.4 Zásuvka 48V ve strojovně , 10A, 48V EP Jablonec STR P Osvětlení přístrojového rámu 50V, 20W Vedka Praha PR Osvětlení přístrojového rámu 50V, 20W Vedka Praha PR Osvětlení strojovny Typ: žárovka 48V, 25W SONLUX STR O Osvětlení strojovny Typ: žárovka 48V, 25W SONLUX STR O Osvětlení strojovny Typ: žárovka 48V, 25W SONLUX STR O Osvětlení strojovny Typ: žárovka 48V, 25W SONLUX STR O Osvětlení strojovny Typ: žárovka 48V, 25W SONLUX STR O Osvětlení strojovny Typ: žárovka 48V, 25W SONLUX STR O Osvětlení strojovny Typ: žárovka 48V, 25W SONLUX STR O Osvětlení strojovny Typ: žárovka 48V, 25W SONLUX STR O Osvětlení strojovny Typ: žárovka 48V, 25W SONLUX STR O Osvětlení strojovny Typ: žárovka 48V, 25W SONLUX STR O Osvětlení strojovny Typ: žárovka 48V, 25W SONLUX STR O Osvětlení strojovny Typ: žárovka 48V, 25W SONLUX STR O Osvětlení strojovny Typ: žárovka 48V, 25W SONLUX STR O Osvětlení strojovny Typ: žárovka 48V, 25W SONLUX STR O Osvětlení strojovny Typ: žárovka 48V, 25W SONLUX STR O Osvětlení strojovny Typ: žárovka 48V, 25W SONLUX STR O Osvětlení podvozků VD 742, 50V, 20W Pokrok Žilina SV P Osvětlení podvozků VD 742, 50V, 20W Pokrok Žilina SV P Osvětlení podvozků VD 742, 50V, 20W Pokrok Žilina SV P Osvětlení podvozků VD 742, 50V, 20W Pokrok Žilina SV P Osvětlení podvozků VD 742, 50V, 20W Pokrok Žilina SV P Osvětlení podvozků VD 742, 50V, 20W Pokrok Žilina SV P Osvětlení podvozků VD 742, 50V, 20W Pokrok Žilina SV P Osvětlení podvozků VD 742, 50V, 20W Pokrok Žilina SV P Osvětlení hyg.koutku C-MEGALUX I. 18W / 48V DC SEC Nitra MS Vypínač osvětlení hyg.koutku - ABB MS Předřadný odpor TR 510, 220Ω, 6W Tesla Lanškroun ST1 P Předřadný odpor TR 510, 220Ω, 6W Tesla Lanškroun ST2 P Přepínač "Poz.světla zadní levá" ZB5-AD3 Schneider ST1 O Přepínač "Poz.světla zadní pravá" ZB5-AD3 Schneider ST1 O Přepínač návěstních světel VS C8-V-SC VDI OBZOR Zlín ST1 O Přepínač návěstních světel VS C8-V-SC VDI OBZOR Zlín ST2 O Přepínač "Poz.světla zadní levá" ZB5-AD3 Schneider ST2 O Přepínač "Poz.světla zadní pravá" ZB5-AD3 Schneider ST2 O Osvětlení přístrojové skříně 50V, 15W - PS1 P Osvětlení přístrojové skříně 50V, 15W - PS2 P Osvětlení přístrojové skříně 50V, 15W - PS1 P Osvětlení přístrojové skříně 50V, 15W - PS2 P Vypínač osvětlení přístrojové skříně 3558A D ABB PS1 P Vypínač osvětlení přístrojové skříně 3558A D ABB PS2 P Přepínač "Osvětlení stanoviště" ZB5-AD3 Schneider ST1 O 58 ZB5-AZ xZBE Přepínač "Osvětlení stanoviště" ZB5-AD3 Schneider ST2 O 59 ZB5-AZ xZBE Koncový spínač dveřní - - PS1 P Koncový spínač dveřní - - PS2 P 62 - Topení vlaku Přepínač topení vlaku 3000V/1500V, 250A - STR P Pom.doteky přepínače 2/2 - STR P Měřící transf.proudu IVTT 500/5A, 15VA, jm.nap.3000v EJF Brno STR P Elektropneumatický stykač topení 9 SP1, 1x 3000VAC/400A, 48VDC Lekov Blovice STR O Elektromag.ventil stykače 710 8VZ, 48VDC, 12W MEP Postřelmov STR P Zhášesí odpor TR 617, 330Ω/A Tesla Lanškroun STR P Pom.doteky přepínače V, 6A, 2/2 - STR O Topná zástrčka pro vlak.topení 1ZV, 400A, 3000Vst - PC1 P Topná zástrčka pro vlak.topení 1ZV, 400A, 3000Vst - PC2 P Zásuvka topná VSET 400A, 3kV MEZ Postřelmov PC1 P Zásuvka topná VSET 400A, 3kV MEZ Postřelmov PC2 P Sig.lampa polohy stykače XV1-CA4048 Schneider STR P Vypínač topení odvodňování VS A8-SC VDI OBZOR Zlín MS1 O Vypínač topení odvodňování VS A8-SC VDI OBZOR Zlín MS2 O 86 Strana: 13
14 733. Sig.lampa "Topení odvodňování" ZB5-AV013 Schneider MS1 O 52 ZB5-AZ009 + ZBV-BG Sig.lampa "Topení odvodňování" ZB5-AV013 Schneider MS2 O 52 ZB5-AZ009 + ZBV-BG Topné těleso hl.jímek 48V, 50W EP Hlinsko PC1 P Topné těleso hl.jímek 48V, 50W EP Hlinsko PC2 P Jistič klimatizace - elektromotor LPN-25C-1 OEZ Letohrad MS2 O Jistič klimatizace - výparník I LPN-DC-16C-1 OEZ Letohrad MS2 O Jistič klimatizace - výparník II LPN-DC-16C-1 OEZ Letohrad MS2 O Jistič klimatizace - kondenzátor LPN-DC-16C-1 OEZ Letohrad MS2 O 15 - Nabíjení, ochrany a měření, HS Elektroměr jednofázový AMS B13-OA1TC, x/5 A Applied Meters MS1 P Voltmetr trolejového napětí Mua72c, 0-35kV/250V, DC Metra Blansko ST1 O Voltmetr trolejového napětí Mua72c, 0-35kV/250V, DC Metra Blansko ST2 O Sig.lampa "Buchhelzovo relé" Schneider ST1 O Sig.lampa "Buchhelzovo relé" Schneider ST2 O Sig.lampa "Ochrany" ZB5-AV043 + ZBY-2101 Schneider ST1 O 69 (rudá) ZB5-AZ009 + ZBV-BG Sig.lampa "Ochrany" ZB5-AV043 + ZBY-2101 Schneider ST2 O 69 (rudá) ZB5-AZ009 + ZBV-BG Sig.lampa "Porucha usměr. 020" Schneider ST1 O Sig.lampa "Porucha usměr. 020" Schneider ST2 O Sig.lampa "Porucha usměr. 022" Schneider ST1 O Sig.lampa "Porucha usměr. 022" Schneider ST2 O Sig.lampa "Zemní svod" Schneider ST1 O Sig.lampa "Zemní svod" Schneider ST2 O Ampérmetr trakčního proudu 050 Ma72c-1, 0-2kA/60mV, DC Metra Blansko ST1 O Voltmetr napětí motoru 051 Ma72c-1, 0-1kV/10V, DC Metra Blansko ST1 O Ampérmetr trakčního proudu 053 Ma72c-1, 0-2kA/60mV, DC Metra Blansko ST2 O Ampérmetr trakčního proudu 052 Ma72c-1, 0-2kA/60mV, DC Metra Blansko ST1 O Voltmetr napětí motoru 052 Ma72c-1, 0-1kV/10V, DC Metra Blansko ST2 O Ampérmetr trakčního proudu 051 Ma72c-1, 0-2kA/60mV, DC Metra Blansko ST2 O Potenciometr WN 69185, 2,2kohm Tesla Lanškroun ST1 P Potenciometr WN 69185, 2,2kohm Tesla Lanškroun ST2 P Sig.lampa "Porucha usměr.pom.poh." Schneider ST1 O Sig.lampa "Porucha usměr.pom.poh." Schneider ST2 O Sig.lampa "Otep.oleje trafa" Schneider ST1 O Sig.lampa "Otep.oleje trafa" Schneider ST2 O Tlačítko zemního relé ZB5-AJ8 Schneider MS1 P xZBE Tlačítko rušení ochran ZB5-AA2 Schneider ST1 O 65 ZB5-AZ009 + ZBE Tlačítko rušení ochran ZB5-AA2 Schneider ST2 O 65 ZB5-AZ009 + ZBE Rezistory Tesla Rožnov STR P Releová skříň ochran AGL 21 ZPA Trutnov MS1 P Jistič lednice LPN-DC-2C-1 OEZ Letohrad MS2 O Jistič baterie 48V BC160NT L OEZ Letohrad MS2 O Baterie 48V 40 KPM 160P, 160Ah, 40 čl., 48V Saft Ferak a.s. SV O Absorpční chladnička C330L, 48V = Vitrifrigo MS2 P Sig.lampa "Pom.kompresor" ZB5-AV043 + ZBY-2101 Schneider ST1 O 63 (rudá) ZB5-AZ009 + ZBV-BG Sig.lampa "Pom.kompresor" ZB5-AV043 + ZBY-2101 Schneider ST2 O 64 (rudá) ZB5-AZ009 + ZBV-BG Pojistka baterie A, 48V ZPA Smíchov SV P 12 Strana: 14

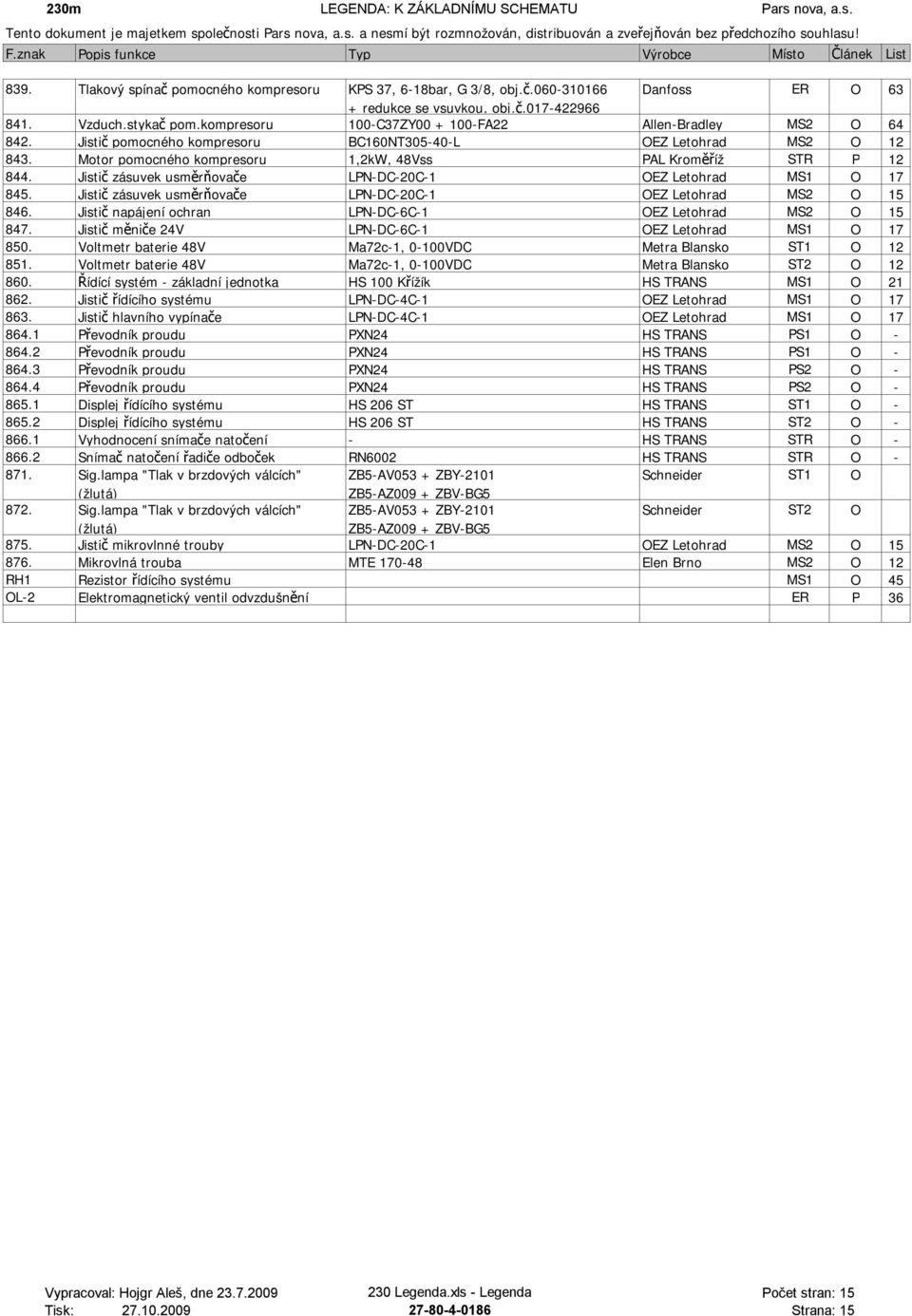

15 839. Tlakový spínač pomocného kompresoru KPS 37, 6-18bar, G 3/8, obj.č Danfoss ER O 63 + redukce se vsuvkou, obj.č Vzduch.stykač pom.kompresoru 100-C37ZY FA22 Allen-Bradley MS2 O Jistič pomocného kompresoru BC160NT L OEZ Letohrad MS2 O Motor pomocného kompresoru 1,2kW, 48Vss PAL Kroměříž STR P Jistič zásuvek usměrňovače LPN-DC-20C-1 OEZ Letohrad MS1 O Jistič zásuvek usměrňovače LPN-DC-20C-1 OEZ Letohrad MS2 O Jistič napájení ochran LPN-DC-6C-1 OEZ Letohrad MS2 O Jistič měniče 24V LPN-DC-6C-1 OEZ Letohrad MS1 O Voltmetr baterie 48V Ma72c-1, 0-100VDC Metra Blansko ST1 O Voltmetr baterie 48V Ma72c-1, 0-100VDC Metra Blansko ST2 O Řídící systém - základní jednotka HS 100 Křížík HS TRANS MS1 O Jistič řídícího systému LPN-DC-4C-1 OEZ Letohrad MS1 O Jistič hlavního vypínače LPN-DC-4C-1 OEZ Letohrad MS1 O Převodník proudu PXN24 HS TRANS PS1 O Převodník proudu PXN24 HS TRANS PS1 O Převodník proudu PXN24 HS TRANS PS2 O Převodník proudu PXN24 HS TRANS PS2 O Displej řídícího systému HS 206 ST HS TRANS ST1 O Displej řídícího systému HS 206 ST HS TRANS ST2 O Vyhodnocení snímače natočení - HS TRANS STR O Snímač natočení řadiče odboček RN6002 HS TRANS STR O Sig.lampa "Tlak v brzdových válcích" Schneider ST1 O 872. Sig.lampa "Tlak v brzdových válcích" Schneider ST2 O 875. Jistič mikrovlnné trouby LPN-DC-20C-1 OEZ Letohrad MS2 O Mikrovlná trouba MTE Elen Brno MS2 O 12 RH1 Rezistor řídícího systému MS1 O 45 OL-2 Elektromagnetický ventil odvzdušnění ER P 36 Strana: 15
