1

2 Obsah Úvod... 3 Základní vlastnosti... 3 Čeho se vyvarovat před instalací... 4 Instalace... 5 Odejmutí/reinstalace vrchního krytu... 5 Protažení kabelu do závory... 5 Zapojení BIRIS II 100 a BIRIS II Deska řídící elektroniky BIRIS II 100/ Zapojení BIRIS II Deska řídící elektroniky BIRIS II Maximální délka kabeláže... 7 Pro napájení infrazávor (12V DC), délka v metrech... 7 Pro napájení vyhřívání (12V AC-DC)... 7 Činnost poplachového a diskvalifikačního výstupu... 8 Výběr kanálu... 8 Nastavení a zaměření...9 Optické zaměření... 9 Optický zaměřovací systém... 9 Optimalizace zaměření Výběr provozního režimu Závěrečný test Pravidelné kontroly Pomoc při potížích Specifikace Vnější rozměry (c) 2009, Stasanet s.r.o verze 1.00A

3 Úvod Infrazávory řady BIRIS II aktivují poplachový výstup na základě přerušení 4 infrapaprsků a jsou vysoce odolné proti vyhlášení falešných poplachů (prolétávající ptáci, malá zvířata padající listy, ). Chráněný prostor je tvořen pomyslnou úsečkou, na jejíchž koncích jsou umístěny vysílač a přijímač (ideálně ve stejné výšce), tzn. prostor mezi vysílačem a přijímačem tak tvoří neviditelnou detekční zónu. Infrazávory BIRIS II pro svou činnost používají pulzní, infračervený paprsek pracující na 4 nezávislých frekvencích, což dovoluje použití až 4 závor nad sebou (tzv. infrabariéra) bez toho, aniž by se vzájemně ovlivňovaly. BIRIS II 100 a BIRIS II 200 mohou pracovat ve 4 různých režimech, čímž lze snáze dosáhnout jejich adaptace v různých typech instalace. Režim AND Současné narušení dvou buněk. Režim OR Přerušení alespoň jedné buňky. Režim AND/OR Současné přerušení obou buněk nebo narušení spodní buňky. Režim SYNCHRO Současné přerušení dvou sousedících buněk nebo narušení spodní buňky. Základní vlastnosti Maximální dosah : BIRIS II 50: 50m BIRIS II 100: 100m BIRIS II 200: 200m Maximální vzdálenost na kterou smí být umístěn vysílač od přijímače je ovlivněna typem infrazávory a viditelným dosahem, tzn. je-li přímá viditelnost omezena na 60m, lze umístit přijímač a vysílač max. 60m od sebe, přičemž musí být zvolen vhodný typ závory. 4 volitelné frekvence aby bylo možné rozlišit jednu infrazávoru v bariéře od druhé. 4 pracovní režimy pro BIRIS II 100 a BIRIS II 200: AND, OR, AND/OR a SYNCHRO. Integrované nastavovací pomůcky : zaměřovací průhled, audio signalizace a LED indikace (BIRIS II 100 a BIRIS II 200) Zpětná vazba nastavení u BIRIS II 200 dovolující optimalizaci nastavení vysílací strany závory/bariéry. Nezávislé horizontální a vertikální nastavení pro každý paprsek Krytí IP65 Vyhřívání regulované termostatem Infrazávory se umisťují od 0.7 do 1m od země nebo předchozí závory v bariéře. (c) 2009, Stasanet s.r.o verze 1.00A

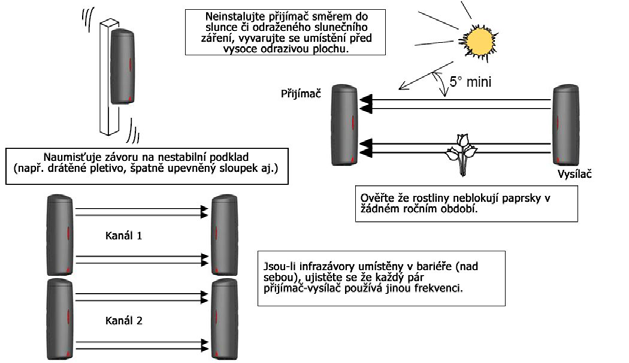

4 Čeho se vyvarovat před instalací (c) 2009, Stasanet s.r.o verze 1.00A

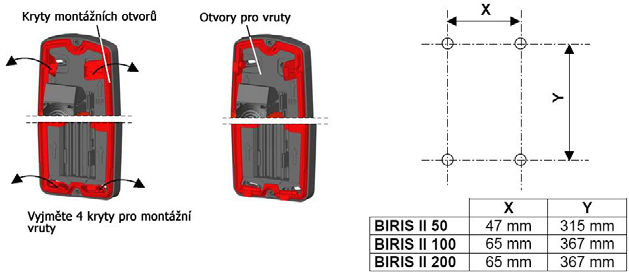

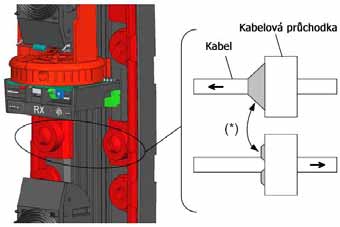

5 Instalace Při instalaci na zeď použijte přibalených vrutů a hmoždinek. Vyvrtejte 4 díry dle níže uvedené šablony. Odejmutí/reinstalace vrchního krytu Odšroubujte 2 upevňovací šroubky uchycující kryt. Umístěte vrchní kryt, mírně jej přitlačte a zajistěte pomocí upevňovacích šroubků. Protažení kabelu do závory 1. Propíchněte dírku do kabelové průchodky a vzniklým otvorem protáhněte kabel, přičemž ponechejte uvnitř poněkud více kabelu než je nutné. 2. Zapojte vodiče do příslušných svorek 3. Potáhněte kabel směrem ven, čímž se kabelová průchodka vtáhne ven a dokonale kabel utěsní (viz obrázek). (c) 2009, Stasanet s.r.o verze 1.00A

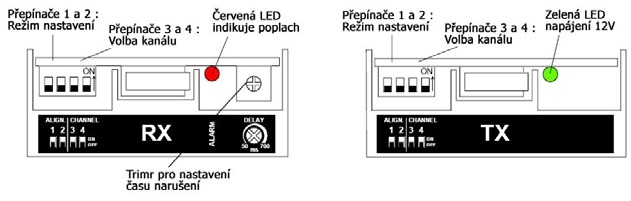

6 Zapojení BIRIS II 100 a BIRIS II 200 Přijímač (RX) levá strana Svorka 1 Napájení + Svorka 2 Napájení - Svorka 3 Tamper Svorka 4 Tamper Svorka 5 Synchro + Svorka 6 Synchro - Přijímač (RX) pravá strana Svorka 1 Vyhřívání + Svorka 2 Vyhřívání - Svorka 3 NC poplach Svorka 4 COM poplach Svorka 5 NO diskvalifikace Svorka 6 COM diskvalifikace Vysílač (TX) levá strana Svorka 1 Napájení + Svorka 2 Napájení - Svorka 3 Temper Svorka 4 Temper Svorka 5 Synchro + Svorka 6 Synchro - Svorka 1 Vyhřívání + Svorka 2 Vyhřívání - Vysílač (TX) pravá strana Deska řídící elektroniky BIRIS II 100/200 (c) 2009, Stasanet s.r.o verze 1.00A

7 Zapojení BIRIS II 50 Přijímač (RX) Svorka 1 Vyhřívání + Svorka 2 Vyhřívání - Svorka 3 Napájení + Svorka 4 Napájení - Svorka 5 Tamper Svorka 6 Tamper Svorka 7 NC poplach Svorka 8 COM poplach Vysílač (TX) Svorka 1 Vyhřívání + Svorka 2 Vyhřívání - Svorka 3 Napájení + Svorka 4 Napájení - Svorka 5 Tamper Svorka 6 Tamper Deska řídící elektroniky BIRIS II 50 Maximální délka kabeláže Pro napájení infrazávor (12V DC), délka v metrech Ø kabelu BIRIS II 50 BIRIS II 100 BIRIS II 200 (mm) T R T+R T R T+R T R T+R Pro napájení vyhřívání (12V AC-DC) Ø kabelu BIRIS II 50/100/200 (mm) T R T+R T = vysílač, R = přijímač, T+R = vysílač + přijímač (c) 2009, Stasanet s.r.o verze 1.00A

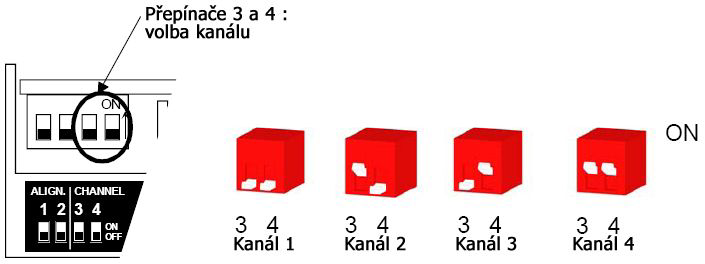

8 Poznámka : Je-li jeden kabel použit pro napájení více komponent, je celková délka daná podílem počtu připojených komponent. Použijete-li pro napájení více žil kabelu, je celková délka daná násobkem počtu žil pro jeden pól napájení. Činnost poplachového a diskvalifikačního výstupu (platí pro BIRIS II 100 a BIRIS II 200) Poznámka: Poplachový výstup infrazávory BIRIS II 50 zůstává v případě dlouhotrvajícího poplachu sepnut. Výběr kanálu Aby se zabránilo vzájemnému ovlivnění jednoho páru vysílač-přijímač jiným párem (např. umístěním v bariéře), mohou infrazávory pracovat na 4 různých frekvencích (kanálech). Přijímač a jemu příslušný vysílač musí mít nastaveno stejné číslo kanálu. Toto nastavení se provádí pomocí DIP přepínačů 3 & 4 na řídící desce elektroniky. Použitá frekvence (zvolený kanál) je vzájemně potvrzena přijímačem i vysílačem po startu (připojení napájení) infrazávory. Jakmile infrazávora již běží, změna nastavení DIP přepínačů pro volbu frekvence nemá žádný vliv. (c) 2009, Stasanet s.r.o verze 1.00A

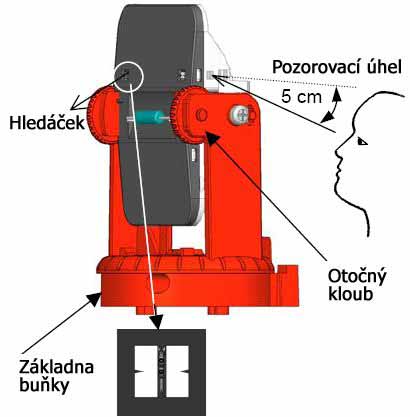

9 Jsou-li infrazávory umístěny nad sebou (v bariéře, obr. 1) nebo ve stejné linii (obr. 2), vyberte rozdílný kanál pro každou infrazávoru. obr.1 obr.2 Nastavení a zaměření Proces nastavení se skládá ze dvou fází : první fází je optické zaměření infrazávory; druhou fází je optimalizace zaměření přijímače BIRIS II 50 a BIRIS II 100, pro model BIRIS II 200 je třeba optimalizovat nastavení přijímače i vysílače. Optické zaměření Optické zaměření spočívá ve srovnání optických os přijímače a vysílač. K tomu slouží integrovaný zaměřovací systém, přičemž nejprve se zaměřuje vysílač. Optický zaměřovací systém 1. Podívejte se do ústí optického hledáčku v pozorovacím úhlu cca 5cm jak je naznačeno na obrázku. 2. Cílem zaměření je spatření protilehlého modulu v hledáčku (viz obrázek). 3. Vlastní zaměření provádějte pootočením základny buňky v horizontálním směru (± 90º) a otočného kloubu ve směru vertikálním (± 10º). (c) 2009, Stasanet s.r.o verze 1.00A

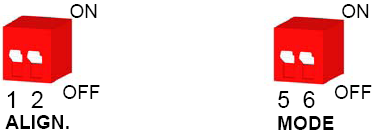

10 Optimalizace zaměření Krok 1) DIP přepínače 5 a 6 na OFF (MODE) BIRIS II 50 BIRIS II 100 BIRIS II 200 Vysílač Přijímač Vysílač Přijímač Vysílač Přijímač - - 2) DIP přepínače 1 a 2 na ON (ALIGN) (Nastavení obou buněk) - Pískání - Pískání Pískání Pískání Frekvence pískání je úměrná úrovni příchozího signálu Zelená Červená Zelená Úroveň příchozího signálu odpovídá počtu svítících LED Vyhřívání je nuceně vypnuto 3) DIP přepínač 1 na OFF, 2 ON (ALIGN) Nastavení spodní buňky 4) DIP přepínač 1 a 2 do ON (zpět na nastavení obou buněk, aby bylo možné se následně přepnout do nastavení horní buňky) - Pískání - Pískání Pískání Pískání Pokuste se nalézt nejkratší audio frekvenci nastavením pouze spodní buňky na vysílači a přijímači. Zelená Červená Zelená Pokuste se rozsvítit co největší počet LED nastavením spodní buňky vysílače a přijímače. 5) DIP přepínač 1 ON, 2 OFF (ALIGN) Nastavení horní buňky - Pískání - Pískání Pískání Pískání Pokuste se nalézt nejkratší audio frekvenci nastavením pouze horní buňky na vysílači a přijímači. Zelená Červená Zelená Pokuste se rozsvítit co největší počet LED nastavením horní buňky vysílače a přijímače. (c) 2009, Stasanet s.r.o verze 1.00A

11 Krok BIRIS II 50 BIRIS II 100 BIRIS II 200 Vysílač Přijímač Vysílač Přijímač Vysílač Přijímač 6) DIP přepínače 1 a 2 na ON (ALIGN) Kontrola zaměření 7) DIP přepínače 1 a 2 na OFF (ALIGN) Zaměření dokončeno - Pískání - Pískání Pískání Pískání Ověřte nepřerušovaný audio signál. Zelená Červená Zelená Zkontrolujte LED dle tabulky Indikace kvality zaměření. - Nepíská - Nepíská Nepíská Nepíská Červená Zelená Zelená Zelená, oranžová a červená LED nesvítí. nesvítí Vyhřívání je aktivováno, infrazávora je v pracovním režimu AND. Kvalita zaměření Červená LED Oranžová LED Zelená LED Audio indikace Excelentní Svítí Svítí Svítí Trvalý tón Dobrá Svítí Svítí Pomalu bliká Trvalý tón Průměrná Svítí Rychle bliká Nesvítí Rychle se opakující Slabá Svítí Pomalu bliká Nesvítí Pomalu se opakující Velmi slabá Rychle bliká Nesvítí Nesvítí Pomalu se opakující Bez signálu Pomalu bliká ve frekvenci audia Je-li kvalita horší než průměrná, opakujte kroky 3-6. Nesvítí Nesvítí Pomalu se opakující pípání Upozornění: V případě, kdy jsou infrazávory umístěny nad sebou (v bariéře), zaměření musí být provedeno pár po páru, nepoužité vypínače musí být vypnuty. Vysílač BIRIS II 50 Vysílač BIRIS II 100/200 DIP přepínače 1,2,5 a 6 na ON Vypněte napájení vysílače Činnost vysílače opět povolíte přepnutím DIP přepínačů 1, 2, 5 a 6 do pozice OFF. Výběr provozního režimu BIRIS II 100/200 mohou pracovat ve 4 různých režimech, BIRIS II 50 pracují pouze v režimu AND. Režim AND Režim OR Režim AND/OR Režim SYNCHRO Současné narušení obou buněk. Přerušení alespoň jedné buňky. Současné přerušení obou buněk a/nebo narušení spodní buňky na dobu alespoň 1.5 sekundy. V tomto režimu je jedna infrazávora řídící (master) a druhá podřízená (slave). Pro vyvolání poplachu je potřeba narušit dvě sousedící buňky a/nebo narušit spodní buňku na dobu alespoň 1.5 sekundy. Poplachový výstup je sepnut na řídící infrazávoře. (c) 2009, Stasanet s.r.o verze 1.00A

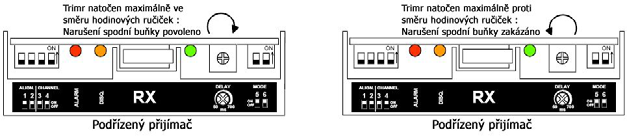

12 Popis pracovních režimů Režim AND Režim OR Režim AND/OR Režim SYNCHRO Současné narušení obou buněk pro vyvolání poplachu. Nastavení času narušení ms pro vyhlášení poplachu. Narušení jedné z buněk pro vyhlášení poplachu. Nastavení času narušení ms pro vyhlášení poplachu. Současné narušení obou buněk nebo narušení spodní buňky na min. 1.5s. Nastavení času narušení Nastavení času narušení ms pro vyhlášení poplachu. Pevný čas 1.5s pro vyhlášení poplachu při narušení spodní buňky. Současné narušení dvou sousedících buněk nebo přerušení spodní buňky na dobu min. 1.5s. Nastavení času narušení ms pro vyhlášení poplachu. Pevný čas 1.5s pro vyhlášení poplachu při narušení spodní buňky. Upozornění : nastavení času narušení v režimu SYNCHRO se provádí trumfem na nadřízené infrazávoře. Na podřízené infrazávoře lze tímto trumfem povolit či zakázat vyhlášení poplachu při narušení spodní buňky. Je-li trimr natočen maximálně ve směru pohybu hodinových ručiček, potom je detekce narušení spodní buňky povolena, v opačném případě (trimr maximálně natočen proti směru hodinových ručiček) je detekce narušení pouze spodní buňky zakázána. Čas narušení spodní buňky je případě povolení napevno nastaven na 1.5 sekundy. (c) 2009, Stasanet s.r.o verze 1.00A

13 Nastavení času narušení umožňuje adaptaci citlivosti detekce dle prostředí, kde je infrazávora instalována. Poznámka : V režimech OR nebo AND/OR je minimální doba narušení 100ms. Je-li trimr nastaven v rozmezí 50 až 100ms, potom se použije hodnota 100ms. V režimu SYNCHRO : Nadřízená infrazávora v bariéře je umístěna dole (buňky 1,2), podřízená je nahoře (buňky 3,4). Poplachový výstup a diskvalifikační výstup jsou aktivovány na nadřízené infrazávoře. Nadřízení i podřízená infrazávora používají stejný kanál (frekvenci) Délka kabelu mezi svorkami SYNCHRO mezi podřízenou a nadřízenou závorou nesmí překročit 3m. Výběr pracovního režimu se provádí DIP přepínači 5 a 6 na poli MODE. Pozice přepínačů musí být stejná na vysílači i přijímači. Režim AND Režim OR Režim AND/OR Režim SYNCHRO Zkratujte svorky 5 & 6 na přijímači i vysílači (SYNCHRO + a SYNCHRO -) Propojte svorky 5 & 6 mezi nadřízenou a podřízenou závorou na straně přijímače i vysílače, dbejte na dodržení polarity. Upozornění: zvolený pracovní režim je vzájemně odsouhlasen přijímačem a vysílačem po připojení napájení nebo při dokončení zaměření infrazávory (po přepnutí DIP přepínačů 1 a 2 do pozice OFF). Jakmile je již infrazávora napájena a je v normálním, detekčním režimu (není prováděno zaměření), potom nemá změna pozice těchto DIP přepínačů (MODE 5 a 6) žádný význam. Závěrečný test Po instalaci ověřte správnost instalace závěrečným testem. Režim AND Ověřte, že přerušení pouze jedné buňky nevede k vyhlášení poplachu. Ověřte, že narušení obou buněk vede k vyhlášení poplachu. Ověřte, že přerušení obou buněk na dobu více než 1 minuty vede k aktivací diskvalifikačního výstupu. Režim OR (pouze BIRIS II 100/200) Ověřte, že narušení horní buňky vede k vyhlášení poplachu Ověřte, že narušení spodní buňky vede k vyhlášení poplachu (c) 2009, Stasanet s.r.o verze 1.00A

14 Ověřte, že narušení jedné z buněk na dobu delší než 1 minuta vede k aktivaci diskvalifikačního výstupu. Režim AND/OR (pouze BIRIS II 100/200) Ověřte, že narušení některé z buněk po dobu kratší než 1.5 sekundy nevede k vyhlášení poplachu. Ověřte, že narušení obou buněk vede k vyhlášení poplachu. Ověřte, že narušení horní buňky na dobu alespoň 1.5 sekundy vede k vyhlášení poplachu. Ověřte, že narušení spodní buňky po dobu min. 1.5 sekundy vede k vyhlášení poplachu. Ověřte, že narušení obou buněk na dobu delší než 1 minuta vede k aktivaci diskvalifikačního výstupu. Ověřte, že narušení spodní buňky na dobu delší než 1 minuta vede k aktivaci diskvalifikačního výstupu. Režim SYNCHRO (pouze BIRIS II 100/200) Ověřte, že narušení jedné z buněk nevede k vyhlášení poplachu. Ověřte, že narušení dvou sousedících buněk vede k vyhlášení poplachu. Ověřte, že narušení některé z buněk na dobu delší než 1 minuta vede k aktivaci diskvalifikačního výstupu. Je-li povoleno vyhlášení poplachu spodní buňkou, ověřte, zda narušení spodní buňky na dobu delší než 1.5 sekundy vede k vyhlášení poplachu. Pravidelné kontroly Aby jste zajistili správnou funkci infrazávor, je nutné provádět tyto m animální kroky údržby : Očistěte kryt infrazávory na každém modulu alespoň jednou ročně nebo i častěji dle prostředí, v němž je infrazávora instalována. Provádějte závěrečný test (1x ročně). Pomoc při potížích Symptom Možná příčina Řešení Nesvítí žádná LED na přijímači Nesprávné napájení Ověřte, že jsou vysílač i nebo vysílači přijímač napájeny napětím 10 Oranžová LED Disq. Na přijímači trvale svítí (BIRIS II 100/200) Červená LED Alarm na přijímači trvale svítí (BIRIS II 50) Červená LED Alarm se nerozsvítí, narušíte-li paprsky Vysílač není napájen Vysílač a přijímač používají rozdílnou frekvenci Chybné zaměření buněk Objekt blokuje paprsky Obě buňky nejsou narušeny současně (režim AND) 14V DC Ověřte napájení přijímače Zvolte shodný kanál na přijímači a vysílači a restartujte závoru Proveďte znovu zaměření Uvolněte cestu mezi vysílačem a přijímačem Proveďte současné narušení obou paprsků Režim SYNCHRO (pouze BIRIS II 100/200) Porucha Možná příčina Řešení Nadřízený přijímač Podřízený přijímač Zelená LED bliká, červená a oranžová nesvítí Zelená LED bliká, oranžová LED po minutě trvale svítí Všechny LED nesvítí 2 moduly nadřízené/podřízené moduly Přerušená linka SYNCHRO Podřízený přijímač bez napájení Překonfigurujte moduly Propojte svorky SYNCHRO Připojte podřízený přijímač k napájení Všechny LED nesvítí Zelená LED bliká Nadřízený přijímač bez napájení Připojte nadřízený přijímač k napájení Zelená LED Zelená LED bliká Nadřízený vysílač bez Ověřte napájení (c) 2009, Stasanet s.r.o verze 1.00A

15 svítí,oranžová LED svítí trvale po 1 minutě Porucha Možná příčina Řešení napájení Nadřízený přijímač nebo vysílač používají rozdílné kanály Objekt blokuje paprsky Nadřízený vysílač Podřízený vysílač Zelená LED bliká Zelená LED bliká 2 vysílače v nadřízeném/podřízen ém režimu Přerušená linka SYNCHRO Zelená LED nesvítí Zelená LED bliká Nadřízený vysílač bez napájení Zelená LED bliká Zelená LED nesvítí Podřízený vysílač bez napájení Specifikace vysílače Překonfigurujte nastavení kanálů Uvolněte prostor mezi vysílačem a přijímačem Překonfigurujte vysílače Propojte svorky SYNCHRO Připojte nadřízený vysílač k napájení Připojte podřízený vysílač k napájení Parametr BIRIS II 50 BIRIS II 100 BIRIS II 200 Maximální dosah ve vnitřním prostředí 250m 300m 350m Maximální dosah ve vnějším prostředí při použití vyhřívání 50m 100m 200m Způsob detekce Pulsní, infračervené paprsky na 4 různých frekvencích. Vlnová délka 950nm. Počet paprsků 4 Pracovní režimy Přerušení všech 4 paprsků Přerušení 2 nebo 4 paprsků na základě pracovního režimu. Čas narušení pro poplach Nastavitelný v rozmezí ms Čas narušení pro diskvalifikaci Fixní, 60 sekund Trvání poplachu Dle doby přerušení paprsků, min. 4 sekundy Napájení elektroniky Odběr elektroniky při 12V DC v ma : - celá infrazávora - pouze přijímač - pouze vysílač Napájení vyhřívání Odběr vyhřívání při 12V DC v ma : - celá infrazávora - pouze přijímač - pouze vysílač V DC V AC/DC Ano Ano Tamper výstup Poplachový výstup Diskvalifikační výstup Ne Ano Diskvalifikační výstup - max. zatížení - 30V DC / 500mA Poplachový výstup - max. zatížení 30V DC / 500mA Tamper výstup - max. zatížení 30V DC / 50mA Pracovní rozsah při použití vyhřívání -25ºC až 50ºC Stupeň krytí IP65 Hmotnost 1.6kg 2.2kg 2.2kg Elmag. kompatibilita V souladu s EU standardy (označení CE) Náklon buňky ±10º Natočení buňky ±90º Nástroje pro nastavení Optický zaměřovací systém, audio indikace úrovně přích. signálu (c) 2009, Stasanet s.r.o verze 1.00A

16 Vnější rozměry (c) 2009, Stasanet s.r.o verze 1.00A
