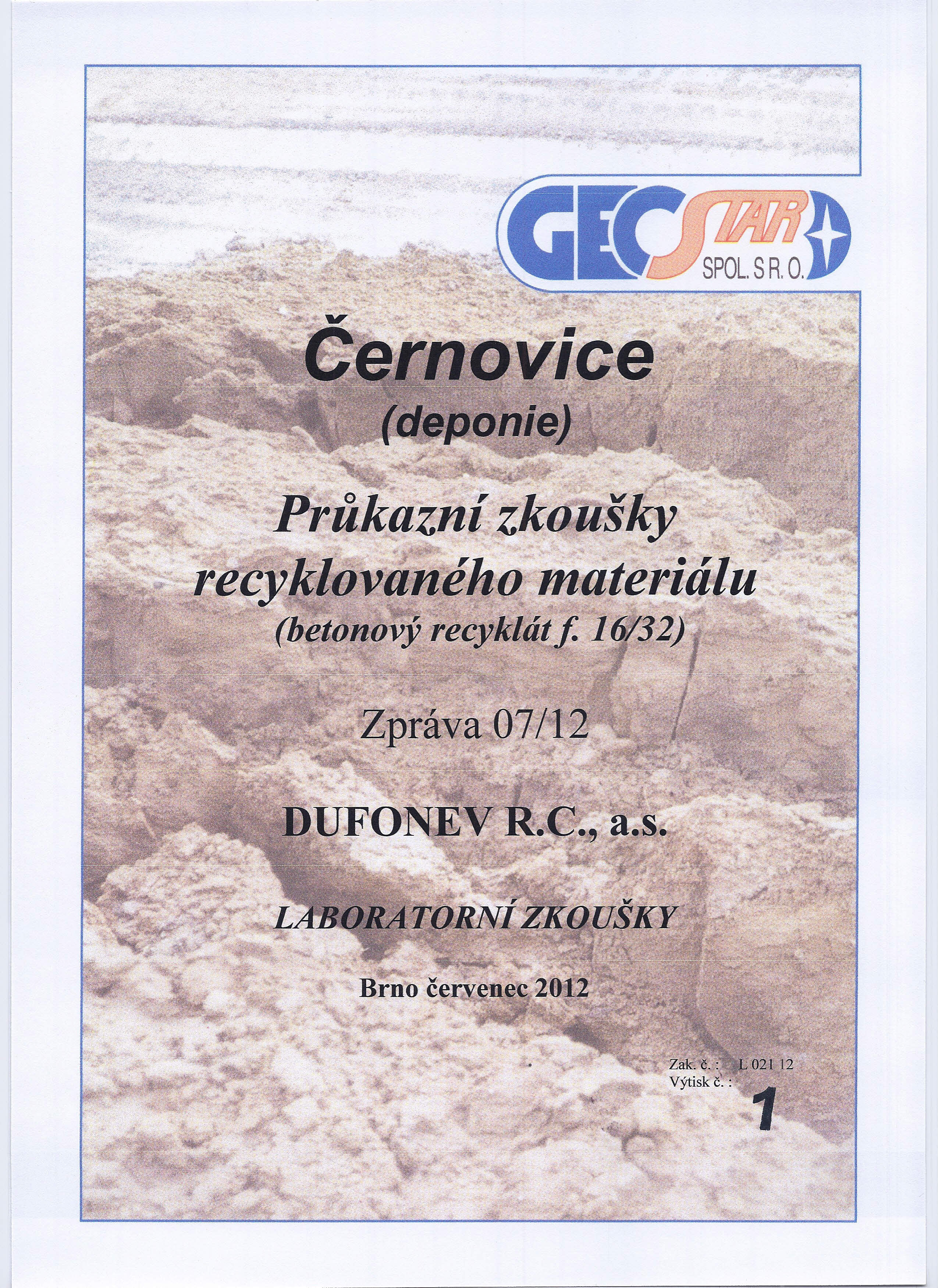

1

2 GEOSTAR, spol. s r.o. Tuřanka 111, Brno Tel.: 05/ Fax: 05/ IČ: DIČ: CZ Název zakázky: '"Cernovice - deponie -průkazní zkoušky recyklovaného materiálu (bet. recyklát 16/32) Objednatel: DUFONEV R.Co,a.s. Hlinky Brno, Pisárky Bc. Martin Vajdík Pořadové číslo zakázky: Identifikační číslo zakázky: Datum ukončení zakázky: 110/12 L Zpracoval: Mgr. Dušan Lažek vedoucí laboratoře

3 G[~D Zpráva-07112; DUFONEV RC, a.s. - bet. recyklát 16/32 OBSAH, 1.UVOD 1 2. METODIKA LABORATORNÍCH ZKOUŠEK , v 3. VYSLEDKY ZKOUSEK 1-2, r v 4. ZHODNOCENI A ZA VERY 3 v, PRlLOHY: 1. Protokoly laboratorních zkoušek -prot, č. l048/12b, l049/12b, l050/12b

4 G[O SFQSR:D Zpráva-07/12; DUFONEV RC, a.s. - bet. recyklát 16/32 1. ÚVOD Na žádost objednatele jsme měli posoudit složení a vhodnost použití recyklovaného materiálu (bet. recyklát f. 16/32) do konstrukce zemního tělesa pozemních komunikací a pro zásypy inženýrských sítí. Dne technik f. GEOSTAR, spol s r.o. (p.lažek) provedl odběr vzorku z deponie v Čemovicích (konzultace s p. Vajdíkem z f. Dufonev). Vzorek byl odebrán do igelitového pytle o hmotnosti cca 40 kg s označením uvnitř pytle a zapsán do evidenční knihy pod laboratorním číslem B/ ~ B/ betonový recyklát (f. 16/32), v 2. METODIKA LABORATORNICH ZKOUSEK Na vzorcích zeminy, byly provedeny následující zkoušky: ~ Stanovení zrnitosti zemin - ČSN EN ISO/TS ~ Stanovení zrnitosti kameniva - ČSN EN ~ Stanovení relativní ulehlosti - ČSN ~ Stanovení objemové hmotnosti a nasákavosti - ČSN EN Vyhodnocení vhodnosti materiálu: ~ TP Povolování a provádění výkopů a zásypů rýh pro inženýrské sítě ve vozovkách pozemních komunikací ~ ČSN Návrh a provádění zemního tělesa pozemních komunikací ~ ČSN EN l Kamenivo pro nestmelené směsi a směsi stmelené hydraulickými pojivy pro inženýrské stavby a pozemní komunikace 3.. VÝSLEDKY ZKOUŠEK Výsledky klasifikačních zkoušek jsou přehledně uvedeny v následující tabulce: Tab.l- Klasifikace dle ČSN Označení Zatřídění Zařazení podle vhodnosti Název zeminy dle ČSN dle CSN Do násypu doaz 8/11638 G2GP štěrk špatně podmínečně podmínečně zrněný vhodná vhodná

5 ... Zpráva-07112; DUFONEV RC, a.s. - bet. recyklát 16/32 Křivka zrnitosti ::J 80 II) i= ~ 70 Z I- o :!1 60 :J: N Z o:: 50 N :J: c( Ul 40 lil o Z I- 30 Z Ul o o JEM'JÉ ČÁSTlCE HRUBÉ ČÁSTICE VH.MHRUBÉ JíL.SL. PRACHOVÁ SLOŽKA PísČITÁ SLOŽKA štěrková SLOŽKA KAM:N.SL. BAL.SL c m s 9 cb b jermý střední hrubý drobný střední hrubý /! ~~~ všakméně ~ [pr01lep"opjstrost neoezpečré roabooqe stuneri I«Izistence / / / r/ / / /v / neceapečrě ramzeé / / V / -: -: / V o / 20 - o:: V a. V 10 ~~ -: 1- / /!čiznec::ištění na"",. m zersrem " / V / nenarrtz ~.> L./ EKVIVALENTNí PRŮMĚR ZRN [mm] přlliš h bcemoé Tab. 2 - Objemová hmotnost a nasákavost dle ČSN EN Vzorek p[kgm-i nasákavost [%] 8/ Tab. 3 - Výsledky relativní ulehlosti (ČSN ) Relativní ulehlost Pd.min [kgm J Pd.max [kqm

6 G[O~D Zpráva-07112; DUFONEV RC, a.s. - bet. recyklát 16/32 4.ZHODNOCENÍ A ZÁVĚRY Na základě výsledků provedených zkoušek můžeme provést následující zhodnocení a závěry: 1)PosouzenÍ vhodnost dle ČSN : Označení 8/11638 G2GP Zatřídění Zařazení ypodle vhodnosti Název zeminy dle ČSN dle CSN Do násypu doaz* * aktivní zóna komunikace 2)Posouzení vhodnost dle TP 146: štěrk špatně podmínečně podmínečně zrněný vhodná vhodná název zeminy třída - označení posouzení vhodnosti štěrk špatně zrněný G2GP vhodný materiál 3)Základní geotechnické charakteristiky: ~ dle ČSN EN splňuje materiál všeobecné požadavky na zrnitost - Tab hrubé kamenivo f. 16/32 - kategorie Gc85-15 ~ obsah jemných částic ve vzorku byl stanoven dle ČSN EN na f=2,2% (dle Scheibleho kritéria se jedná o nenamrzavý materiál) ~ maximální objemová hmotnost byla stanovena dle ČSN na Pd,max= 1535 kg/m ' (viz. tab.3). ~ nasákavost matriálu stanovená dle ČSN EN je WA24=4,4% ~ propustnost stanovená metodou Carman-Kožený: kr=8, mis - velmi silně propustný materiál (J.Jetel, 1973) V Bmě dne Mgr. Dušan Lažek vedoucí laboratoře 3

7 G[~D Zpráva-07112; DUFONEV RC, a.s. - bet. recyklát 16/32 Příloha - protokoly laboratorních zkoušek 4

8 GEOSTAR, spol. s r.e, Zkušební laboratoř mechaniky zemin akreditovaná Českým institutem pro akreditaci, o.p.s., pod č Tuřanka 111, Brno G r~fz8fm;j\ D~ SPOL.SR~.l' Protokol o zkoušce č. 1048/128 STANOVENí ZRNITOSTI KAMENIVA ČSN EN 933-1, změna A 1 Název akce: laboratorní zkoušky :Laboratomí číslo vzorku: B/ ,-::c-=---~ ~-;-:--;--;-;--;;--:;~; Objednatel: DUFONEV R.C a.s. [Datum dodání/měření: Způsob zkoušení: Hlinky 40/ Brno - Písárky ČSN EN 933-1, změna A 1 ~ušební zařízení: V/01-B, V/04-B, SU/05-B, síta v PO ~., ;-;-._._--_._._-_._--_._._-_._----_... JOat~m zpracování !Objekt, staničení/sonda: vzorek Č. 1 Nrstva/hloubka: BR 16/32 :Materiál: BR 16/32 Použitá metoda: praní a prosévání Zrnitost síto Zůstatek na Propad [mm] sítě [%] [%] 125 0,0 100,0 90 0,0 100,0 63 0,0 100,0 45 0,0 100,0 31,5 8,4 91, ,6 53, ,0 10,0 11 4,9 5,1 8 0,4 4,7 5,6 0,2 4,5 4 0,1 4,4 2 0,1 4,3 1 0,1 4,2 0,5 0,6 3,6 0,25 0,9 2,7 0,125 0,3 2,4 0,063 0,1 2,3 rrocenťo JemnyChcasllc lij - propad sítem O,063mm 2,2 Poznámka: Vzorek dodán objednatelem. Měřil: Kateřina Jelínková Pracovník odpovědný za vypracování protoko V Brnědne: Pracovník odpovědný za schválení protokolu: Rozdělovník: 1 x objednatel 1 x zkušební laboratoř GEOSTAR, spol. s LO. Počet výtisků: 2 Výtisk číslo: e9 2 Prohlašujeme, že výsledky zkoušek se týkají pouze zkoušených vzorků. Bez písemného souhlasu zkušební laboratofe se nesmí tento protokol reprodukoval iinak, než celý. Strana 1 z 1

9 GEOSTAR, spol. s r.o. Zkušební laboratoř mechaniky zemin akreditovaná Českým institutem pro akreditaci, o.p.s., pod č, 1373 Tuřanka 111, Brno Protokol o zkoušce č. 1049/128 STANOVENí OBJEMOVÉ HMOTNOSTI ZRN A NASÁKAVOSTI ČSN EN , změna A1, oprava 1, článek 1-6,8-10 Název akce: Laboratorní zkoušky Laboratorní číslo vzorku:... _-_..._-_.._ +-=:--- Objednatel: DUFONEV R.C a.s. Hlinky 40/102 60~..~.~..I:!.':':'~.~.!.'.i:;~ri<X _ Zp~Sob zkoušeňi:. ČSN EN , změna A 1, oprava 1, článek 1-6, Zkušební zařízení: SU/05.B, V/01 B, T/15 B, S/32/01 B, S/4/01 B, ST/04-B B/11638 BR 16/32 BR 16/ hm. pyk. s vodou + vz.kam. nas.vodou [g) M ,59 hmotnost pyknometru + voda [g) M3 5856,08 hmotnost nasyceného kameniva [g) M, 2947,81 hmotnost vysušeného kameniva [g) M. 2824,45 hustota vody [Mgm""l Pw 0,9973 Nasákavost vodou WA 24 4,4 [%] Objemová hmotnost zrn P. 2,5 [Mgm-; Poznámka: Vzorek dodán objednatelem. Měřil: Kateřina Jelínková V Brně dne: Rozdělovník: 1 x objednatel 1 x zkušebni laboratoř GEOSTAR, spol. s r.o. Počet výtisků: 2 Výtisk číslo: Prohla~ujeme, že výsledky zkoušek se týkají pouze zkoušených vzorků. Bez plsemného souhlasu zku~ební laboratofe se nesml tento protokol reprodukovat jinak. než celý. Strana 1 z 1

10 GEOSTAR, spol. s r.o. Zkušební laboratoř mechaniky zemin akreditovaná Českým institutem pro akreditaci, o.p.s., pod č Tuřanka 111, Brno Protokol o zkoušce č. 1050/128 STANOVENÍ RELATIVNÍ ULEHLOSTI NESOUDRŽNÝCH ZEMIN ČSN Název akce: Laboratorní zkoušky 'c5bj"etiři'ate"i:" olii= O N EV R.C a.s. Hlinky 40/ Brno - Pisárky ZjJÓ'sob"zkouŠeni:" 0.0!Laboratorní číslo vzorku:... Tbatu m ci"oi1"én"fiměienf. tóatu m zpracovénfzai<ézky: B : 7: =20~7 :2012 ČSN _-- _---- _. ivrstva/hloubka: BR Zku šebn(za"ffzenf v/04 = š : PM/O 1=Š: SU/05= š TMateiiái BR 1 6/i2" Měření č.1 naměřená hodnota [mm] hl 22,0 h 2 22,4 h3 21,2 Měření č.2 naměřená hodnota [mm] hl 21,9 h 2 21,5 h3 20,8 Hmotnost m válec+zemina Hmotnost válec+zemina [kg) [kg) 9,535 m 9,525 Pd,max= 1535 kgm' Pd,max= 1520 kgm 1117 kgm, kgm' Pd,mln = Pd,min = Pd,max = 1535 kgm-.) Pd,min = 1112 kgm- J Poznámka: Měřil: Jiří Braun Pracovník odpovědný za vypracování protokolu: V Bmě dne: Pracovník odpovědný za schválení protokolu: Rozdělovník: 1 x objednatel 1 x zkušební laboratoř GEOSTAR, spol. s LO. Počet výtisků: 2 Výtisk číslo: D 2 Prohlašujeme, že výsledky zkoušek se týkají pouze zkoušených vzorků. Bez písemného souhlasu zkušební laboratoře se nesme tento protokol reprodukovat jinak, než celý. Strana 1 z 1
