1 NÁVOD K OBSLUZE Obj. č.: Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení do provozu a k obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst!

2 Obsah Strana ÚVOD - ÚČEL POUŽITÍ RADIOSTANIC A ZÁKLADNÍ INFORMACE... 4 ZÁKLADNÍ CHARAKTERISTIKY RADIOSTANICE (TECHNICKÉ PARAMETRY)... 6 ROZSAH DODÁVKY... 6 BEZPEČNOSTNÍ PŘEDPISY... 7 SOUČÁSTI A OVLÁDACÍ PRVKY RADIOSTANICE... 8 VLOŽENÍ (VÝMĚNA) BATERIÍ... 9 ZOBRAZENÍ NA DISPLEJI ZÁKLADNÍ FUNKCE RADIOSTANICE (OBSLUHA RADIOSTANICE) ZAPNUTÍ A VYPNUTÍ RADIOSTANICE NASTAVENÍ HLASITOSTI POSLECHU RÁDIOVÝ PROVOZ (KOMUNIKACE S DRUHOU OSOBOU) VYSÍLÁNÍ PŘÍJEM AUTOMATICKÉ PŘEPNUTÍ RADIOSTANICE DO REŽIMU ŠETŘENÍ BATERIÍ INDIKACE STAVU NABITÍ BATERIÍ (AKUMULÁTORŮ) ZDÍŘKA PRO PŘIPOJENÍ EXTERNÍHO REPRODUKTORU (SLUCHÁTEK) SPK [12] ZDVOJENÁ ZDÍŘKA MIC CHG [13] AUTOMATICKÉ POTLAČENÍ ŠUMU / ZVÝŠENÍ DOSAHU RADIOSTANICE DOSAH RÁDIOVÉHO PŘENOSU MEZI RADIOSTANICEMI NASTAVENÍ FUNKCÍ RADIOSTANICE (FUNKCE OVLÁDACÍCH TLAČÍTEK) A: TLAČÍTKA CH [6] A1. VOLBA (NASTAVENÍ) HLAVNÍHO KANÁLU A2. VOLBA (NASTAVENÍ) KANÁLŮ PRO HLÍDÁNÍ MALÝCH DĚTÍ (KOJENCŮ) ) Zapnutí přístrojů a nastavení hlasitosti ) Nastavení vysílací stanice (u dítěte) ) Nastavení přijímací stanice (u rodičů) B: TLAČÍTKO CALL [9] (TLAČÍTKO VOLÁNÍ A NASTAVENÍ CITLIVOSTI MIKROFONU) B1. VYSLÁNÍ VYZVÁNĚCÍ TÓNU B2. NASTAVENÍ CITLIVOSTI MIKROFONU PRO FUNKCI VOX B3. NASTAVENÍ PŘEPÍNACÍ DOBY MEZI VYSÍLÁNÍM A PŘÍJMEM C: TLAČÍTKO F / VOX [8] (FUNKCE VOX A DALŠÍ NASTAVENÍ) C1. ZAPNUTÍ A VYPNUTÍ FUNKCE VOX C2. DALŠÍ NASTAVENÍ...18 D: TLAČÍTKO ENTER [7] (TLAČÍTKO POTVRZENÍ A DALŠÍ NASTAVENÍ) D1. UZAMČENÍ OVLÁDACÍCH TLAČÍTEK PROTI NÁHODNÉMU ROZLADĚNÍ D2. ZAPNUTÍ OSVĚTLENÍ DISPLEJE (JEHO ZADNÍHO PODSVÍCENÍ) NASTAVENÍ DALŠÍCH FUNKCÍ RADIOSTANICE (POUŽITÍ TLAČÍTKA F ) ZAPNUTÍ FUNKCE AUTOMATICKÉHO LADĚNÍ (PROHLEDÁVÁNÍ KANÁLŮ, SCAN) NASTAVENÍ ČÍSLA SUBKANÁLU (BEZPEČNOSTNÍHO KÓDU) CTCSS FUNKCE DUAL WATCH - HLÍDÁNÍ (SLEDOVÁNÍ) DVOU ZVOLENÝCH KANÁLŮ VYPNUTÍ / ZAPNUTÍ POTVRZOVACÍHO TÓNU ROGER BEEP VYPNUTÍ / ZAPNUTÍ AKUSTICKÉ SIGNALIZACE PŘI STISKNUTÍ OVLÁDACÍCH TLAČÍTEK KONTROLA DOSAHU MEZI 2 RADIOSTANICEMI SPECIÁLNÍ FUNKCE ALARMU (HLÍDÁNÍ AUTOMOBILU) RESET ZPĚTNÉ NASTAVENÍ RADIOSTANICE NA DÍLENSKÉ PARAMETRY DVOJITÁ NABÍJEČKA NABÍJENÍ POMOCÍ DVOJITÉ NABÍJEČKY BEZPEČNOSTNÍ PŘEDPISY OHLEDNĚ POUŽITÍ NABÍJEČKY AKUMULÁTORŮ POUŽITÍ SÍŤOVÉHO NAPÁJECÍHO ADAPTÉRU JAKO JEDNODUCHÉ NABÍJEČKY TECHNICKÉ PARAMETRY

3 MIKROFON BM 1 PRO HLÍDÁNÍ MALÝCH DĚTÍ A JINÉ ÚČELY MONTÁŽ MIKROFONU NASTAVENÍ RADIOSTANICE ČIŠTĚNÍ A ÚDRŽBA RADIOSTANICE TABULKA FREKVENCÍ SUBKANÁLŮ (KÓDŮ) CTCSS: TABULKA FREKVENCÍ PÁSMA PMR:

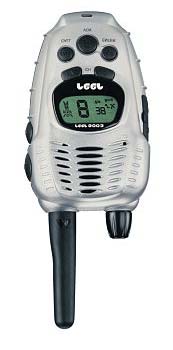

4 Úvod - účel použití radiostanic a základní informace Upozornění: Tento návod v českém jazyce byl upraven a má poněkud jiné uspořádání než originální návod k obsluze. Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup této sady moderních občanských radiostanic. Přístroje alan 443 (reer 5003) jsou příruční radiostanice pro občanské frekvence PMR (Private Mobile Radio = soukromé mobilní rádio) v pásmu 446 MHz. V pásmu PMR lze tyto radiostanice provozovat na 8 hlavních kanálech a na 38 subkanálech CTCSS. Napájení 1 přístroje zajišťuje akumulátorová baterie (3 mikrotužkové akumulátory NiMH typu AAA ) nebo 3 mikrotužkové (alkalické) baterie 1,5 V typu AAA. Tento výrobek splňuje požadavky platných evropských a národních směrnic ohledně elektromagnetické slučitelnosti. U výrobku byla doložena shoda s příslušnými normami, odpovídající prohlášení a doklady jsou uloženy u výrobce. Na přístrojí nesmějí být prováděny změny a tento přístroj smí být dále používán pouze s anténou, která je připevněna k radiostanici. Nesmíte provádět žádné zásahy na zvýšení vysílacího výkonu. Tyto vysílačky nevyzařují žádná škodlivá (nebezpečná) elektromagnetická pole (rušení) a přijímají všechny signály i s možným rušením, pokud bude někdo vysílat na stejném kanálu a se stejně nastaveným subkanálem, bezpečnostním neboli identifikačním kódem (CTCSS). Každá radiostanice je vybavena vysílačem a přijímačem. Stisknutím tlačítka PTT (tlačítko vysílání) a jeho podržením přepnete radiostanici do režimu vysílání. Po uvolnění tohoto tlačítka (nebude-li toto tlačítko stisknuté) je stanice trvala přepnuta do režimu příjmu (v tomto režimu příjmu můžete poslouchat sdělení Vašeho partnera). Tato radiostanice a její konstrukce splňuje mezinárodní normy a směrnice ohledně elektromagnetického smogu (zatížení lidského organismu elektromagnetickým zářením ve vysokofrekvenčním pásmu). K omezení zatížení lidského organismu elektromagnetickým zářením (splnění požadavků mezních hodnot podle norem a směrnic) dodržujte při používání vysílaček následující pokyny: Čas vysílání omezte na 50 % celkového času použití radiostanice. Při vysílání (budete-li chtít mluvit) stiskněte tlačítko PTT. Při příjmu (poslechu) tlačítko vysílání PTT uvolněte. Používejte pouze k přístroji připevněnou anténu (podle evropských norem nelze používat v tomto pásmu jiné antény a zvyšovat vysílací výkon). Při používání vysílačky se nedotýkejte její antény (nedržte ji v ruce). Nepoužívejte přenosné radiostanice s poškozenou anténou. Při dotyku s pokožkou by mohla poškozená anténa způsobit lehké popáleniny pokožky. To by ovlivnilo kvalitu rádiového přenosu a mohlo by způsobit nežádoucí zvýšení vysílacího výkonu a vyšší zatížení do přístroje vložených baterií nebo bloku akumulátorů. Při používání vysílaček jako tradiční dvousměrné bezdrátové pojítko držte vysílačku v kolmé (svislé) poloze ve vzdálenosti 5 až 10 cm od Vašich úst. Pro zavěšení vysílačky na oděv nebo na opasek používejte pouze originální klipsy, řemínky nebo pouzdra firmy Alan. Během vysílání a poslechu musíte zajistit minimální vzdálenost vysílačky a její antény 2,5 cm od Vašeho těla. 4

5 Zdravotnická zařízení atd. Radiostanici nepoužívejte v blízkosti citlivých přístrojů, které se například používají v nemocnicích a ve zdravotních střediscích. Radiostanice by mohla způsobit jejich rušení (ovlivnění jejich funkce). Vypněte radiostanici vždy v místech, která jsou opatřena varovnými nápisy a upozorněními ohledně zákazu požívání bezdrátových (mobilních) telefonů a vysílaček. V průmyslových zařízeních je nutno dodržovat předpisy úrazové zábrany, které se týkají elektrických zařízení a provozních prostředků. Kardiostimulátory, implantáty a jiné lékařské přístroje Osoby s implantovanými kardiostimulátory: By neměly tyto vysílačky používat v menší vzdálenosti než 15 cm od kardiostimulátoru. V žádném případě nesmějí tyto osoby nosit zapnuté vysílačky v náprsních kapsách košil, bund nebo kabátů. V případě podezření možnosti rušení funkce kardiostimulátoru nebo jiného implantovaného přístroje vysílačku okamžitě vypněte a dále ji nepoužívejte. Další lékařské přístroje Pokud používáte nějaké osobní lékařské přístroje, zkonzultujte s prodejcem (výrobcem) těchto přístrojů a v každém případě s Vaším lékařem, zda používání těchto vysílaček nezpůsobí rušení nebo ovlivnění funkce těchto přístrojů. Naslouchací přístroje (sluchátka pro neslyšící) Některé digitální vysílačky mohou ovlivnit funkci naslouchacích přístrojů. V případě rušení prokonzultujte alternativní řešení s prodejcem nebo výrobcem naslouchacího přístroje. Letadla Používání vysílaček v letadlech nebývá dovoleno. Pokud budete vyzváni personálem letadla, radiostanici vypněte nepoužívejte ji. Motorová vozidla Používání vysílaček ve vozidlech není bez soupravy hands-free dovoleno. Prostory ohrožené nebezpečím výbuchu Dříve než vstoupíte do prostoru ohroženého nebezpečím exploze, vypněte radiostanici. V těchto prostorách nevyndávejte z radiostanice baterie nebo akumulátory (nevyměňujte je) a nenabíjejte je. Přeskok jiskry by mohl způsobit výbuch nebo požár s následnými vážnými úrazy, což by mohlo být příčinou i přímého ohrožení života. Mezi oblasti ohrožené výbuchem patří například výskyt hořlavých plynů nebo výparů pohonných hmot (podpalubí lodí) či rozpouštědel, zařízení na překládání chemikálií, překladiště obilí atd. Tyto prostory bývají většinou označeny výstražnými upozorněními (například příkazem k vypnutí motoru vozidla). Použití rozbušek, trhací práce (odstřelování horniny, kamenolomy) Tyto prostory bývají opatřeny výstražnými tabulemi, které upozorňují na zákaz použití vysílacích zařízení. Dříve než vstoupíte do takto ohroženého prostoru, jste povinni vypnout radiostanici. 5

6 Základní charakteristiky radiostanice (technické parametry) Frekvenční pásmo PMR: 446,00625 až 446,09375 MHz Kanálový rastr: 12,5 khz 8 kanálů (446 MHz) + 38 subkanálů (privátních kódů, identifikačních tónů) CTCSS (continuous tone controlled squelch system = systém tichého ladění řízený souvislým tónem) 10 přednastavených kanálů pro hlídání (monitorování) malých dětí (kojenců) funkce takzvané elektronické dětské chůvy + 10 přednastavených rodičovských kanálů pro kontrolu malých dětí Vysílací výkon 500 mw Tato radiostanice má dosah až 4 5 km (2 až 3 km)*** Funkce VOX [ovládání stanice pomocí hovorové (hlasové) modulace, obdobná funkce jako hands-free u mobilních telefonů] se 3 stupni (úrovněmi) nastavení citlivosti. Po zapnutí této funkce stačí, když promluvíte do mikrofonu. Alfanumerický displej z tekutých krystalů (LCD) se zapínatelným zadním podsvícením Funkce Scan (automatického ladění, prohledávání kanálů, na kterých je vysíláno) Funkce Dual Watch - hlídání (sledování) dvou zvolených (přednostních) kanálů Potvrzovací tón Roger Beep. Pokud provedete aktivaci této funkce, vyšle Vaše radiostanice po skončení vysílání (příjmu hovoru) zvláštní potvrzovací tón (akustický signál). Tento signál odpovídá v radiotelefonii známému kódovému výrazu Roger (= přijal jsem v pořádku, rozumím! ) nebo je srovnatelný s výrazem Over (= přepínám ). Tímto upozorníte Vašeho partnera na to, že chcete ukončit vysílání. Napájení: 3 mikrotužkové baterie 1,5 V typu AAA (alkalické) nebo 3 miktotužkové akumulátory (NiMH) stejného typu. Provozní doba v pohotovostním režimu: až 35 hodin s alkalickými bateriemi Provozní teplota: - 20 C až + 50 C Hmotnost: 78 g Rozměry: 54 x 87 x 34 mm Zdvojená zdířka MIC CHG [13] pro připojení externího mikrofonu, síťového napájecího adaptéru (nabíječky), externího mikrofonu (například BM 1 pro hlídání malých dětí), dále k připojení senzoru (alarmu) proti vloupání (například senzoru, který registruje rozbití skla v automobilu tento senzor můžete obdržet jako zvláštní příslušenství). *** Optimální dosah mezi radiostanicemi lze dosáhnout pouze ve volném venkovním prostoru. Při používání těchto radiostanic v budovách ze železobetonových konstrukcí nebo v automobilech musíte počítat se značným snížení dosahu rádiového přenosu. Rozsah dodávky 2 radiostanice, 2 akumulátorové baterie (6 akumulátorů typu AAA ),1 mikrofon BM 1 pro funkci elektronické dětské chůvy (snížení elektrosmogu), 1 dvojitá nabíječka se síťovým napájecím adaptérem, 2 klipsy pro připevnění radiostanic k opasku, 2 řemínky k připevnění radiostanic na zápěstí. 6

7 Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením nebo nedodržováním bezpečnostních předpisů. Z bezpečnostních důvodů a důvodů registrace (CE) nesmí být výrobek přestavován a nesmějí být prováděny žádné změny v jeho zapojení. Při uvádění zařízení do provozu dodržujte odborné pokyny, které jsou uvedeny v tomto návodu k obsluze. Přístroj nepožívejte v místnostech s vysokými teplotami, vibracemi a s vysokou vlhkostí vzduchu. Radiostanici nevystavujte silnému mechanickému namáhání. Nenechávejte zařízení zapnuté bez dozoru. Elektrická zařízení nejsou dětská hračka a nepatří tak do dětských rukou. Za přítomnosti děti buďte zvláště opatrní. Děti mohou strkat do zařízení různé předměty. Do zařízení nelijte vodu nebo jiné kapaliny. Pokud by se do vnitřku zařízení dostala voda nebo jiná kapalina, vyndejte z přístroje baterie a obraťte se na odborný servis. Používání radiostanice ve vozidlech (v uzavřených automobilech) není vhodné a v letadlech není dovoleno. Nelze totiž vyloučit ovlivnění citlivých elektronických přístrojů, které jsou součástí moderních automobilů. Kromě jiného se karoserie vozu chová jako Faradayova klec. Rádiové záření vysílané radiostanicí je takto stíněno a dosah zařízení je velmi malý. A kromě jiného to způsobuje uvnitř vozu další zatížení životního prostředí. Nepokládejte nikdy přístroj do blízkosti spouštěcího zařízení airbagu. Přístroj by mohl být při spuštění airbagu vymrštěn a mohl by způsobit zranění. Radiostanici neprovozujte v blízkosti citlivých přístrojů, které se například používají v nemocnicích. Radiostanice by mohla způsobit jejich rušení. Osoby s kardiostimulátory a zapnutými naslouchacími přístroji by neměly tuto radiostanici používat. Vypněte radiostanici vždy v místech, která jsou opatřena varovnými nápisy a upozorněními ohledně zákazu požívání bezdrátových (mobilních) telefonů a vysílaček. V průmyslových zařízeních je nutno dodržovat předpisy úrazové zábrany, které se týkají elektrických zařízení a provozních prostředků. Pokud si nebudete vědět rady, jak zařízení používat a v návodu k obsluze nenajdete potřebné informace, spojte se prosím s naší technickou poradnou (prodejcem) nebo požádejte o radu jiného kvalifikovaného odborníka. 7

8 Součásti a ovládací prvky radiostanice (2) Anténa Tato anténa je pevně spojena s radiostanicí a nelze ji demontovat. Popis funkcí ovládacích tlačítek a zdířek [12] a [13] naleznete v následujících kapitolách. 8

9 Vložení (výměna) baterií Otevřete na zadní straně kryt bateriového pouzdra uvolněním jeho uzávěru [14], tento kryt nadzvedněte a sundejte. Vložte do tohoto pouzdra 3 alkalické baterie 1,5 V typu AAA správnou polaritou. Do tohoto pouzdra můžete samozřejmě vložit i akumulátory stejného typu. Tyto akumulátory typu AAA (případně blok tří akumulátorů) jsou k radiostanicím přiloženy. Poté kryt bateriového pouzdra opět uzavřete. Baterie nepatří do dětských rukou! Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Abyste zabránili poškození přístroje (baterie mohou vytéci), vyndejte z něho baterie, pokud nebudete přístroj delší dobu používat. Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! Obyčejné baterie nesmíte v žádném případě nabíjet (nabíjet můžete pouze akumulátory). V takovýchto případech hrozí nebezpečí exploze! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí. Baterie a akumulátory nepatří do domovního odpadu! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách. Šetřete a neohrožujte životní prostředí! 9

10 Zobrazení na displeji (A) (B) (C) (D) (E) (F) (G) (H) (I) (J) (K) (L) (M) Indikace stavu nabití do přístroje vložených baterií (akumulátorů) Zobrazení režimu vysílání / pohotovostního režimu / příjmu Zobrazení čísla zvoleného (naladěného) kanálu Scan (skenování) Zobrazení funkce zapnutí automatického ladění, prohledávání kanálů, na kterých je vysíláno. Číslo kanálu CTCSS (kódu, identifikačního tónu) Zobrazení zvoleného subkanálu CTCSS (continuous tone controlled squelch system = systém tichého ladění řízený souvislým tónem). Můžete zvolit až 38 subkanálů (kódů, identifikačních tónů) CTCSS. Symbol noty Indikace zapnutí potvrzovacího tónu. Pokud provedete aktivaci této funkce, vyšle Vaše radiostanice po skončení vysílání (příjmu hovoru) zvláštní potvrzovací tón (akustický signál). Tento signál odpovídá v radiotelefonii známému kódovému výrazu Roger (= přijal jsem v pořádku, rozumím! ). Tímto upozorníte Vašeho partnera na to, že chcete ukončit vysílání. Symbol klíče = uzamčení ovládacích tlačítek Tento symbol klíče se objeví na displeji při zapnutí funkce zablokování ovládacích tlačítek proti náhodnému rozladění radiostanice. Symbolické zobrazení kontroly dosahu mezi radiostanicemi Dw (Dual Watch) Zapnutí funkce hlídání (sledování) dvou zvolených (přednostních) kanálů. Beep - indikace zapnutí akustického signálu při stisknutí ovládacích tlačítek. Power Saver Upozornění o přepnutí radiostanice do režimu šetření baterií (s minimálním odběrem proudu), pokud přestanete hovořit po dobu delší než 7 sekund. Symbol Vox Zapnutí funkce ovládání radiostanice pomocí hlasu (bez stisknutí tlačítka vysílání) + indikace zapnutí funkce hlídání malých dětí a kojenců. Symbol vykřičníku Zapnutí speciální funkce hlídání kontroly proti vloupání (např. v automobilu) 10

11 Základní funkce radiostanice (obsluha radiostanice) Nezapínejte přístroj nikdy okamžité poté, co jste jej přenesli z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla Váš přístroj za určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná s teplotou okolí (místnosti). Radiostanice nikdy neskladujte na místech s vysokou teplotou (v létě v uzavřeném automobilu) a na místech s dopadem přímého slunečního záření. Přístroj není zcela vodotěsný, proto jej používejte ve venkovním prostředí pouze za vhodných podmínek. Zapnutí a vypnutí radiostanice Otočte regulátorem OFF/VOLUME [1] vpravo nahoře na radiostanici směrem doprava. Po zapnutí radiostanice uslyšíte z jejího reproduktoru [4] čtyři různé potvrzovací tóny (tyto tóny můžete vypnout viz 6. Vypnutí / zapnutí akustické signalizace při stisknutí ovládacích tlačítek ). Na displeji [3] se zobrazí po dobu asi jedné sekundy všechny jeho segmenty a poté se na něm zobrazí číslo standardního kanálu 1. Stanici opět vypnete otočením tohoto regulátoru zcela doleva (až za zarážku) do polohy OFF. Nastavení hlasitosti poslechu Stiskněte na levé straně radiostanice tlačítko MON [10], podržte toto tlačítko stisknuté (z reproduktoru uslyšíte šum) a otočením regulátoru OFF/VOLUME [1] směrem doprava nastavte vyhovující hlasitost poslechu. Poté uvolněte stisknutí tlačítka MON [10]. Tím je radiostanice připravena k vysílání a k přijmu hovorů. Rádiový provoz (komunikace s druhou osobou) Přístroj emituje elektromagnetickou energii ve vysokofrekvenčním pásmu. Aby měla radiostanice optimální výkon a snížila se absorpce vyzařované energie lidským tělem na nejnižší možnou míru, držte stanici během vysílání takovým způsobem, aby její anténa byla vzdálena od Vašeho těla minimálně 5 cm. Zapněte přístroj. Nyní můžete hovořit s osobou, která vlastní rovněž vysílačku pracující v pásmu PMR. Podmínka pro tuto komunikaci znamená mít oba přístroje naladěné na stejný kanál (frekvenci) a na stejný kód CTCSS (0 až 38). Pokud zvolený kanál využívá ještě někdo jiný, může dojít k vzájemnému rušení. V tomto případě nalaďte jiný volný kanál. Naladění subkanálů CTCSS a provedení dalších nastavení (atd.) popisujeme v následujících kapitolách. 1. Stiskněte krátce tlačítko CALL (volání), pokud chcete odeslat vyzváněcí tón ( prozvonit Vašeho partnera nebo partnerku). Z radiostanice Vašeho partnera se ozve po dobu asi 2 sekundy vyzváněcí signál. Během vysílání vyzváněcí tónu nelze přijímat žádné hovory. 2. Budete-li chtít vysílat (mluvit), stiskněte a podržte stisknuté tlačítko PTT (hovor). Na displeji Vaší stanice se zobrazí symbol vysílání. Do mikrofonu radiostanice na její přední straně mluvte normálním hlasem ze vzdálenosti asi 5 až 10 cm od úst. 3. Přepnutí radiostanice na příjem (do pohotovostního režimu očekávání příjmu) provedete opětovným uvolněním tlačítka PTT. Jakmile stanice zachytí příchozí signál, zobrazí se na jejím displeji symbol příjmu. Upozornění: Vaše rádiové vysílání mohou zachytit a odposlouchávat i jiné osoby. 11

12 Vysílání Budete-li chtít vysílat (mluvit), stiskněte a podržte stisknuté tlačítko PTT [11] (Push To Talk = tlačítko vysílání stiskni a mluv ). Na displeji [3] Vaší stanice se zobrazí symbol vysílání (stožár s vysílačem). Do mikrofonu [5] radiostanice na její přední straně mluvte normálním hlasem ze vzdálenosti asi 5 až 10 cm od úst. Pokud budete chtít ukončit hovor a poslechnout si, co říká Váš partner, uvolněte stisknutí tlačítka PTT [11]. Váš partner uslyší ve své radiostanici potvrzovací tón, který znamená ukončení Vašeho hovoru. Vaše stanice bude nyní přepnuta do režimu příjmů hovorů. Vypnutí nebo zapnutí tohoto potvrzovacího tónu viz kapitola Zapnutí / vypnutí potvrzovacího tónu Roger Beep. Příjem Po uvolnění stisknutí tlačítka PTT [11] přepnete radiostanici do normální režimu příjmu. Na displeji Vaší stanice se zobrazí symbol režimu očekávání příjmu. Zachytí-li Vaše stanice vysílání, objeví se na jejím displeji symbol příjmu. Automatické přepnutí radiostanice do režimu šetření baterií Pokud přerušíte hovor (komunikaci) po dobu delší než 7 sekund, přepne se radiostanice automaticky do režimu šetření baterií (snížení odběru proudu o cca 50 %) a na displeji se zobrazí upozornění Power Saver. Tento režim nemá žádný vliv na další příjem hovorů. Indikace stavu nabití baterií (akumulátorů) Indikace vybití baterií (akumulátorů NiCd nebo NiMH) je v dolní levé části displeje znázorněna graficky pomocí symbolu. Objeví-li se na displeji symbol vybité baterie, proveďte výměnu baterií nebo nabití do radiostanice vložených akumulátorů. (Vyměňujte vždy všechny 3 baterie najednou). Zdířka pro připojení externího reproduktoru (sluchátek) SPK [12] Do této zdířky*** můžete zapojit konektor (zástrčku) sluchátek nebo externího reproduktoru. Zdvojená zdířka MIC CHG [13] Do této zdířky*** můžete zapojit konektor (zástrčku, jack) externího mikrofonu (například BM 1 pro hlídání malých dětí), dále k slouží tato zdířka pro připojení senzoru (alarmu) proti vloupání (například senzoru, který registruje rozbití skla v automobilu tento senzor můžete obdržet jako zvláštní příslušenství). Do této zdířky můžete dále zapojit konektor vhodného síťového napájecího adaptéru (nabíječky). *** Možnost pro připojení kombinace externího reproduktoru a mikrofonu (například soupravy hands-free, kterou můžete obdržet jako zvláštní příslušenství). 12

13 Automatické potlačení šumu / zvýšení dosahu radiostanice Tato stanice je vybavena funkcí automatického potlačení šumu (Auto Squelch), která potlačuje příjem kanálů se silným šumem, který vzniká například následkem okolních podmínek v terénu nebo velkou vzdáleností mezi jednotlivými stanicemi (snížení dosahu a kvality přenosu rádiových signálů mezi nimi). Tuto funkci můžete dočasně vypnout a opět zapnout. Vypnutím této funkce provedete zapnutí maximálního dosahu radiostanice. Stiskněte krátce tlačítko MON [10]. Tímto způsobem vypnete na dobu asi 10 sekund funkci automatického potlačení šumu a zapnete takzvanou funkci monitorování (zvýšení dosahu radiostanice). V tomto případě uslyšíte nejen rušivé (rušené) signály (i se šumem), ale i příjem vysílání slabých stanic (jejichž vysílání byste jinak neslyšeli). Dosah rádiového přenosu mezi radiostanicemi Tyto radiostanice disponují vysokým vysílacím výkonem k zajištění maximálního možného dosahu rádiového přenosu zvukových signálů. Aby nedocházelo k rušení mezi oběma stanicemi (zpětná vazba mezi nimi), musejí být stanice při vysílání od sebe vzdáleny minimálně 1,5 m. Dosah a kvalita rádiového přenosu závisí na místních a okolních podmínkách. Dosah rádiového přenosu ovlivňují betonové budovy, husté lesy nebo porosty a v některých případech i motorová vozidla. Dosah rádiového přenosu se značně sníží i v případě, budete-li radiostanici používat v uzavřeném automobilu Optimální dosah ve volném prostoru (rovné, otevřené plochy) 2. Omezený dosah (budovy, stromy, atd.) 3. Minimální dosah (kopce, husté lesy, budovy s železobetonovými konstrukcemi) Optimální dosah (3 až 4 km) docílíte ve volném prostoru, pokud se nebudou mezi radiostanicemi nacházet žádné velké překážky. Budovy nebo stromy již znatelným způsobem sníží dosah rádiového přenosu. Husté lesy, kopce (hory) a železobetonové konstrukce sníží dosah rádiového přenosu na minimum. Maximální dosah (ovšem s možným šumem) docílíte vypnutím funkce automatického potlačení šumu viz Automatické potlačení šumu / zvýšení dosahu radiostanice. 13

14 Nastavení funkcí radiostanice (funkce ovládacích tlačítek) Zapněte přístroj. Následující popis nastavení funkcí radiostanice vychází ze základního zobrazení na displeji (ze zobrazení po zapnutí přístroje). A: Tlačítka CH [6] A1. Volba (nastavení) hlavního kanálu Po zapnutí stanice zvolte pomocí některého z tlačítek CH [6] (dolů nebo nahoru) požadované číslo kanálu (číslo kanálu se zobrazí na displeji radiostanice). Podržíte-li toto tlačítko delší dobu stisknuté, urychlíte tím výběr požadovaného kanálu. Tabulka frekvencí (základní nastavení kanálů): Číslo kanálu Frekvence (MHz) Subkanál CTCSS (Hz) Funkce VOX 1 446,00625 nenastaven vypnuta 2 446,01875 nenastaven vypnuta 3 446,03125 nenastaven vypnuta 4 446,04345 nenastaven vypnuta 5 446,05625 nenastaven vypnuta 6 446,06875 nenastaven vypnuta 7 446,08125 nenastaven vypnuta 8 446,09375 nenastaven vypnuta Citlivost funkce VOX A2. Volba (nastavení) kanálů pro hlídání malých dětí (kojenců) Tyto radiostanice mají předprogramováno celkem 10 kanálů pro hlídání malých dětí ( b0 až b9 ) a dalších 10 takzvaných rodičovských kontrolních kanálů ( E0 až E9 ), které jsou s těmito kanály sladěny. V režimu elektronické dětské chůvy je nastavena citlivost mikrofonu funkce VOX (ovládání radiostanice hlasem) na úroveň L1 (nejvyšší citlivost), přepínací čas (viz dále) je nastaven na dobu 3 sekundy. Tabulka frekvencí: Číslo kanálu Frekvence (MHz) Subkanál CTCSS (Hz) Funkce VOX Citlivost funkce VOX b1 / E1 446, ,3 zapnuta / vypnuta L1 / - b2 / E2 446, ,2 zapnuta / vypnuta L1 / - b3 / E3 446, ,4 zapnuta / vypnuta L1 / - b4 / E4 446, ,7 zapnuta / vypnuta L1 / - b5 / E5 446, ,2 zapnuta / vypnuta L1 / - b6 / E6 446, ,9 zapnuta / vypnuta L1 / - b7 / E7 446, ,8 zapnuta / vypnuta L1 / - b8 / E8 446, ,9 zapnuta / vypnuta L1 / - b9 / E9 446, ,2 zapnuta / vypnuta L1 / - b0 / E0 446, ,8 zapnuta / vypnuta L1 / - 14

15 1) Zapnutí přístrojů a nastavení hlasitosti Otočte regulátory OFF/VOLUME [1] vpravo nahoře na radiostanicích směrem doprava a dalším otáčením těchto regulátorů doprava nastavte vyhovující hlasitost poslechu. 2) Nastavení vysílací stanice (u dítěte) Zvolte pomocí některého z tlačítek CH [6] (dolů nebo nahoru) požadované číslo kanálu b1 až b0 (číslo kanálu se zobrazí na displeji radiostanice). Jakmile zvolíte číslo kanálu, které začíná malým písmenem b, zobrazí se na displeji příslušné stanice symbol Vox = zapnutí funkce ovládání radiostanice (vysílání) hlasem. Zaznamená-li nyní tato stanice nějaký hluk, začne okamžitě vysílat. 3) Nastavení přijímací stanice (u rodičů) Zvolte pomocí některého z tlačítek CH [6] (dolů nebo nahoru) požadované číslo kanálu E1 až E0 (číslo kanálu se zobrazí na displeji radiostanice). Jakmile zvolíte číslo kanálu, které začíná velkým písmenem E, nedojde u příslušné stanice k zapnutí funkce Vox. Zaznamená-li nyní tato stanice nějaké vysílání ze stanice, která byla nastavena na odpovídající kanál ( b1 až b0 ), začne okamžitě přijímat její vysílání. Pozor: Tyto speciální kanály (na vysílací a přijímací stanici) musejí být identické (tedy např. b1 a E1 ). Důležité upozornění: Nastavení vysílací stanice na elektronickou dětskou chůvu proveďte v tichém prostředí. U všech kanálů ( b1 až b0 ) dojde k okamžitému zapnutí funkce Vox, to znamená, že jakmile zaregistruje takto nastavená vysílačka nějaký zvuk, začne okamžitě s vysíláním, a dokud bude tento hluk trvat, nelze provést její přeladění na jiný kanál. Pomocí této funkce elektronické chůvy můžete hlídat kojence a malé děti. Jakmile zachytí radiostanice v dětském pokoji (pokud ji umístíte poblíž dětské postýlky či kolébky, nebo jestliže k ní připojíte přiložený mikrofon BM 1 ) nějaký podezřelý zvuk, vyšle tento signál druhé radiostanici (která musí být ovšem naladěna na identický kanál jako vysílací stanice). 15

16 B: Tlačítko CALL [9] (tlačítko volání a nastavení citlivosti mikrofonu) B1. Vyslání vyzváněcí tónu Stisknutím tohoto tlačítka přepnete radiostanici z příjmu na vyslání vyzváněcího tónu. Přístroj vyšle volací tón, podle kterého pozná Váš partner, že sním chcete mluvit (jedná se o podobnou funkci jako vyzvánění telefonu). Podmínka pro komunikaci znamená mít oba přístroje naladěné na stejný hlavní kanál (1 až 8) a na stejný kód neboli subkanál CTCSS (01 až 38). B2. Nastavení citlivosti mikrofonu pro funkci VOX Nastavení citlivosti funkce VOX (citlivosti do radiostanice zabudovaného mikrofonu nebo externího mikrofonu) slouží k tomu, aby nedocházelo k náhodnému (nechtěnému) zapínání vysílání následkem okolního šumu nebo na druhé straně k tomu, abyste lépe Vy nebo Váš partner slyšeli tiché hovory. 1. Vypněte radiostanici otočením regulátoru OFF/VOLUME [1] zcela doleva. 2. Podržte stisknuté tlačítko CALL [9] a zapněte přitom znovu radiostanici (a to tak dlouho), dokud se na displeji radiostanice neobjeví následující (dílenské) nastavení. 3. Pomocí tlačítka CH [6] (dolů nebo nahoru) nastavte požadovanou úroveň citlivosti mikrofonu. L 1 Toto zobrazení na displeji znamená nastavení nejvyšší citlivosti funkce VOX. Tato úroveň citlivosti je vhodná pro tiché prostředí. Mikrofon bude v tomto případě reagovat i na velmi tichý hlas. L 2 Normální nastavení citlivosti pro neutrální prostředí (dílenské nastavení). L 3 Toto zobrazení na displeji znamená nastavení nejnižší citlivosti funkce VOX. Tato úroveň citlivosti je vhodná pro hlučné prostředí. Mikrofon bude v tomto případě reagovat na relativně vysokou hlasitost hovoru. Velice vhodné nastavení pro připojení komunikační soupravy hands-free (kombinace mikrofonu a sluchátek, náhlavní soupravy, kterou můžete obdržet jako zvláštní příslušenství). 4. Stisknutím tlačítka ENTER [7] potvrďte zvolené nastavení (uložte jej do paměti) a přepněte radiostanici opět do základního zobrazení na displeji (do režimu příjmu hovoru). Viz dále C1. Zapnutí a vypnutí funkce VOX. 16

17 B3. Nastavení přepínací doby mezi vysíláním a příjmem K zapnutí automatického přepnutí mezi vysíláním a příjmem dojde po nastavení určitého času. Tento přepínací čas brání vyslání krátkých rušivých zvuků. Tento přepínací čas můžete nastavit takovým způsobem, abyste mohli provádět normální komunikaci, aniž by docházelo k přerušení rádiového přenosu přepínáním radiostanice z režimu vysílání do režimu příjmu hovorů. 1. Vypněte radiostanici otočením regulátoru OFF/VOLUME [1] zcela doleva. 2. Podržte stisknuté tlačítko CALL [9] a zapněte přitom znovu radiostanici (a to tak dlouho), dokud se na displeji radiostanice neobjeví následující (dílenské) nastavení. 3. Stiskněte jednou (1 x) tlačítko F [8]. Na displeji radiostanice se zobrazí dílenské nastavení přepínací doby d Pomocí tlačítka CH [6] (dolů nebo nahoru) nastavte požadovanou přepínací dobu. d 1 Nejkratší přepínací doba (0,5 sekundy). d 2 Střední přepínací doba (1 sekunda). d 3 Nejdelší přepínací doba (1,5 sekundy). 4. Stisknutím tlačítka ENTER [7] potvrďte zvolené nastavení (uložte jej do paměti) a přepněte radiostanici opět do základního zobrazení na displeji (do režimu příjmu hovoru). 17

18 C: Tlačítko F / VOX [8] (funkce VOX a další nastavení) C1. Zapnutí a vypnutí funkce VOX Tato radiostanice je vybavena funkcí VOX (funkce volného mluvení bez použití rukou, ovládání radiostanice pomocí hlasu). Po aktivaci této funkce stačí promluvit do mikrofonu a radiostanice se přepne automaticky do režimu vysílání. Jakmile radiostanice pozná, že již nemluvíte, přepne se opět automaticky do režimu příjmu. Funkci VOX můžete použít jak s interním mikrofonem nebo s přiloženým externím mikrofonem BM 1, tak i s externí soupravou hands-free (tato není součástí dodávky radiostanice). Citlivost funkce VOX můžete nastavit viz výše B2. Nastavení citlivosti mikrofonu pro funkci VOX. Abyste byli s funkcí VOX spokojeni, je třeba, abyste dodržovali následující pokyny. Přístroj potřebuje jistý čas k přepnutí z režimu příjmu do režimu vysílání. Z tohoto důvodu může zmizet první slabika hovoru. Při mluvení nedělejte ve větách příliš velké přestávky, neboť by se radiostanice v těchto přestávkách přepínala na příjem viz též B3. Nastavení přepínací doby mezi vysíláním a příjmem. Podržte stisknuté tlačítko F / VOX [8] déle než 2 sekundy. Z reproduktoru stanice se ozve dvojitý potvrzovací tón a na displeji radiostanice se objeví symbol Vox. Nyní můžete mluvit do mikrofonu. Jakmile promluvíte, přepne se radiostanice do režimu vysílání, přestanete-li mluvit, přepne se opět radiostanice do režimu příjmu. Funkci VOX vypnete opětovným podržením tlačítka F / VOX [8] po dobu déle než 2 sekundy. Z displeje v tomto případě zmizí symbol Vox. Viz též kapitola A2. Volba (nastavení) kanálů pro hlídání malých dětí (kojenců). C2. Další nastavení Viz kapitola Nastavení dalších funkcí radiostanice. D: Tlačítko ENTER [7] (tlačítko potvrzení a další nastavení) D1. Uzamčení ovládacích tlačítek proti náhodnému rozladění Podržte stisknuté tlačítko ENTER [7] déle než 3 sekundy. Z reproduktoru stanice se ozve dvojitý potvrzovací tón a na displeji radiostanice se objeví symbol klíče. Tato funkce nezablokuje použití následujících ovládacích tlačítek: PTT [11] (tlačítko vysílání), MON [10] (tlačítko monitorování, potlačení šumu) a CALL [9] (vyslání vyzváněcího tónu). Funkci Uzamčení ovládacích tlačítek proti náhodnému rozladění vypnete opětovným podržením tlačítka ENTER [7] po dobu déle než 3 sekundy. Z displeje v tomto případě zmizí symbol klíče. D2. Zapnutí osvětlení displeje (jeho zadního podsvícení) Stiskněte krátce tlačítko ENTER [7]. Tímto způsobem zapnete osvětlení displeje na dobu 10 sekund. V režimu nastavení (po stisknutí tlačítka F ) můžete zapnout zadní podsvícení displeje stisknutím tlačítka MON [10]. 18

19 Nastavení dalších funkcí radiostanice (použití tlačítka F ) Následující popis nastavení funkcí radiostanice vychází ze základního zobrazení na displeji (ze zobrazení po zapnutí přístroje). Přístroj po provedeném nastavení a po potvrzení provádí vždy přepnutí do základního zobrazení na displeji (do režimu příjmu hovoru). Postupným tisknutím tlačítka F můžete provést následující nastavení nebo zvolit následující režimy provozu radiostanice: 1. Zapnutí funkce automatického naladění (prohledávání kanálů, SCAN) 2. Nastavení čísla subkanálu (bezpečnostního kódu) CTCSS 3. Funkce Dual Watch - hlídání (sledování) dvou zvolených kanálů 4. Zapnutí / vypnutí potvrzovacího tónu Roger Beep 5. Zapnutí / vypnutí akustické signalizace při stisknutí ovládacích tlačítek 6. Zapnutí (vypnutí) funkce kontroly dosahu mezi radiostanicemi 7. Funkce alarmu hlídání například automobilu proti vloupání 8. Reset zpětné nastavení radiostanice na dílenské parametry Upozornění: V tomto režimu nastavení můžete použít k osvětlení displeje tlačítko MON [10]. 1. Zapnutí funkce automatického ladění (prohledávání kanálů, SCAN) Zapnete-li tuto funkci, budou průběžně prohledávány kanály č. 1 až 8. Zachytí-li radiostanice na některém z kanálů signál vysílání, přeruší na krátkou dobu prohledávání (ladění). Po cca 5 sekundách bude radiostanice prohledávat další kanály. 1. Tiskněte opakovaně tlačítko F [8] tak dlouho, dokud se na displeji radiostanice neobjeví blikající symbol Scan a číslo kanálu. 2. Stisknutím tlačítka CH (dolů nebo nahoru) zapnete funkci skenování (naladění) kanálů dolů nebo nahoru. Symbol skenování kanálů Scan zůstane zobrazen na displeji tak dlouho, dokud bude tato funkce zapnuta. Stanice začne s automatickým prohledáváním. Na displeji se začnou zobrazovat postupně čísla prohledávaných kanálů. Stanice přeruší prohledávání (ladění), jakmile zachytí na nějakém kanálu (slyšitelný) signál (vysílání). Na displeji se zobrazí číslo příslušného kanálu. Po cca 5 sekundách bude radiostanice prohledávat další kanály. Bude-li Vás někdo během prohledávání kanálů volat (nebo budete-li chtít dále komunikovat na naladěném kanálu), můžete provést následující: Stiskněte tlačítko vysílání PTT (a podržte jej stisknuté), abyste mohli začít s komunikací na příslušném kanálu. Radiostanice se přepne do režimu příjmu hovoru na tomto kanálu. Tímto způsobem též tuto funkci přerušíte. Tuto funkci skenování kanálů může vypnout (přerušit) i stisknutím tlačítka ENTER [7] nebo PTT [11]. 19

20 2. Nastavení čísla subkanálu (bezpečnostního kódu) CTCSS Tyto bezpečnostní kódy (subkanály) CTCSS slouží k minimalizaci rušení Vaší komunikace dalšími osobami nebo jinými příčinami rušení. Pomocí těchto kódů (identifikačních tónů) CTCSS může být radiostanice cíleně oslovena. Jen s platným kódem neboli subkanálem CTCSS uslyšíte příjem (hovor). Nastavením tohoto kódu zabráníte, že nebudete slyšet rádiové vysílání z jiných stanic, které právě vysílají na stejném kanálu, ale mají nastavený jiný identifikační tón CTCSS. 1. Zapněte radiostanici. 2. Stiskněte dvakrát (2 x) tlačítko F [8]. Na displeji radiostanice vpravo vedle zobrazení hlavního čísla kanálu začne na displeji blikat malé číslo subkanálu CTCSS. 3. Pomocí tlačítka CH (dolů nebo nahoru) zvolte požadované číslo subkanálu (00 až 38). Podržíte-li toto tlačítko delší dobu stisknuté, urychlíte tím výběr požadovaného subkanálu. 4. Stisknutím tlačítka ENTER [7] potvrďte zvolené nastavení (uložte jej do paměti) a přepněte radiostanici opět do základního zobrazení na displeji (do režimu příjmu hovoru). Upozornění: Nastavíte-li kód CTCSS na 00, vypnete funkci CTCSS (continuous tone controlled squelch system = systém tichého ladění řízený souvislým tónem). To znamená, že můžete slyšet všechny účastníky, kteří vysílají na stejném kanálu jako Vy, i když mají nastavený jiný kód CTCSS. Ostatní účastníci s nastaveným kódem CTCSS však oproti tomu nemohou přijímat Vaše rádiové vysílání. K zajištění možnosti komunikace mezi více účastníky musejí mít všichni stejným způsobem nastavený hlavní kanál a kód (subkanál) CTCSS. 3. Funkce Dual Watch - hlídání (sledování) dvou zvolených kanálů Pomocí této funkce můžete sledovat dva naladěné (zvolené) kanály nezávisle na sobě. 1. Zapněte radiostanici. 2. Pomocí tlačítka CH [6] (dolů nebo nahoru) zvolte požadované číslo prvního kanálu (1 až 8), který chcete sledovat (například 4 ). 3. Tiskněte opakovaně tlačítko F [8] tak dlouho, dokud se na displeji radiostanice neobjeví blikající symbol Dw. 4. Pomocí tlačítka CH [6] (dolů nebo nahoru) zvolte požadované číslo druhého kanálu (1 až 8), který chcete sledovat (například 2 ). Po uplynutí cca 1 sekundy dojde k uložení obou čísel kanálů do paměti a ke spuštění funkce sledování dvou kanálů. Jakmile radiostanice zachytí na některém z obou sledovaných kanálů nějaké vysílání, přeruší další provádění této funkce a Vy toto vysílání uslyšíte. Jakmile přestane někdo na některém zvoleném kanálu vysílat, obnoví stanice opět přepínání mezi oběma zvolenými kanály. Bude-li Vás někdo volat (nebo budete-li chtít dále komunikovat na naladěném kanálu), můžete provést následující: Stiskněte tlačítko vysílání PTT (a podržte jej stisknuté), abyste mohli začít s komunikací na příslušném (naladěném) kanálu. Radiostanice se přepne do režimu příjmu hovoru na tomto kanálu. Tímto způsobem též tuto funkci přerušíte. Tuto funkci sledování dvou kanálů může vypnout (přerušit) i stisknutím tlačítka ENTER [7] nebo PTT [11]. 20

21 4. Vypnutí / zapnutí potvrzovacího tónu Roger Beep Pokud provedete aktivaci této funkce (tato funkce je standardně dílensky zapnuta), vyšle Vaše radiostanice po skončení vysílání (po uvolnění tlačítka PTT [11] ) zvláštní potvrzovací tón (akustický signál). Tento signál odpovídá v radiotelefonii známému kódovému výrazu Roger (= přijal jsem v pořádku, rozumím! ) nebo je srovnatelný s výrazem Over (= přepínám ). Tímto upozorníte Vašeho partnera na to, že chcete ukončit vysílání nebo že jste přestali mluvit a že může naopak mluvit Váš partner. Vypnutí (zapnutí) této funkce provedete následujícím způsobem: 1. Tiskněte opakovaně tlačítko F [8] tak dlouho, dokud se na displeji radiostanice neobjeví symbol noty a příslušné nastavení zapnutí On nebo vypnutí této funkce OFF. 2. Pomocí tlačítka CH [6] (dolů nebo nahoru) tuto funkci vypněte (OFF) nebo opět zapněte (On). 3. Stisknutím tlačítka ENTER [7] potvrďte zvolené nastavení (uložte jej do paměti) a přepněte radiostanici opět do základního zobrazení na displeji (do režimu příjmu hovoru). Tím jste provedli (pokud jste zvolili OFF ) deaktivaci této funkce, z displeje zmizí symbol noty. Opětovné zapnutí této funkce provedete stejným výše popsaným způsobem. 6. Vypnutí / zapnutí akustické signalizace při stisknutí ovládacích tlačítek Po zapnutí této funkce po stisknutí jakéhokoliv ovládacího tlačítka (nebo změníte-li nastavení) uslyšíte z reproduktoru radiostanice pípnutí. Vypnutí (zapnutí) této funkce provedete následujícím způsobem: 1. Tiskněte opakovaně tlačítko F [8] tak dlouho, dokud se na displeji radiostanice neobjeví blikající symbol Beep a příslušné nastavení zapnutí On nebo vypnutí této funkce OFF. 2. Pomocí tlačítka CH [6] (dolů nebo nahoru) tuto funkci vypněte (OFF) nebo opět zapněte (On). 3. Stisknutím tlačítka ENTER [7] potvrďte zvolené nastavení (uložte jej do paměti) a přepněte radiostanici opět do základního zobrazení na displeji (do režimu příjmu hovoru). Tím jste provedli (pokud jste zvolili OFF ) deaktivaci této funkce, z displeje zmizí symbol Beep. Opětovné zapnutí této funkce provedete stejným výše popsaným způsobem. 21

22 6. Kontrola dosahu mezi 2 radiostanicemi Tyto radiostanice jsou vybaveny kontrolou rádiového přenosu mezi nimi. Pokud bude možné uskutečnit rádiový přenos mezi radiostanicemi, zůstane na jejich displeji zobrazen neblikající symbol. Jakmile nebude možné uskutečnit kontakt mezi oběma radiostanicemi po dobu delší než 1 minuta, zazní z reproduktorů varovný akustický signál a na displeji radiostanic začne blikat symbol, což Vás má upozornit na to, že byl překročen dosah mezi oběma radiostanicemi a nelze dále tyto radiostanice použít k vzájemné komunikaci. Vypnutí (zapnutí) této funkce provedete následujícím způsobem: 1. Zapněte jednu radiostanici. 2. Tiskněte opakovaně tlačítko F [8] tak dlouho, dokud se na displeji radiostanice neobjeví blikající symbol funkce OFF. a příslušné nastavení zapnutí On nebo vypnutí této 3. Pomocí tlačítka CH [6] (dolů nebo nahoru) tuto funkci vypněte (OFF) nebo opět zapněte (On). 4. Stisknutím tlačítka ENTER [7] potvrďte zvolené nastavení (uložte jej do paměti) a přepněte radiostanici opět do základního zobrazení na displeji (do režimu příjmu hovoru). Tím jste provedli (pokud jste zvolili OFF ) deaktivaci této funkce, z displeje zmizí symbol popsaným způsobem. 5. Proveďte stejné nastavení na druhé radiostanici.. Opětovné zapnutí této funkce provedete stejným výše Vlastní aktivaci této funkce kontroly dosahu mezi radiostanicemi provedete následujícím způsobem: 1. Proveďte výše uvedená nastavení obou radiostanic (zapnutí funkce kontroly dosahu mezi nimi). 2. Vypněte obě radiostanice. 3. Zapněte postupně po sobě obě radiostanice (v žádném případě však nezapínejte obě radiostanice současně). Po zapnutí první radiostanice počkejte několik málo sekund a teprve poté zapněte druhou radiostanici. Tato doba (prodleva) mezi zapnutím obou radiostanic nesmí být delší než 5 sekund. 22

23 7. Speciální funkce alarmu (hlídání automobilu) Tyto radiostanice jsou vybaveny speciální funkcí hlídání prostoru před vloupáním po připojení senzoru (alarmu) proti vloupání (například senzoru, který registruje rozbití skla v automobilu tento senzor můžete obdržet jako zvláštní příslušenství). K tomuto účelu potřebuje dvě radiostanice. 1. Připevněte senzor podle pokynů příslušného návodu k obsluze ve svém voze. 2. Konektor kabelu tohoto senzoru zapojte do zdířky pro připojení externího mikrofonu (nabíječky) MIC CHG [13] na vysílací stanici. 3. Pomocí tlačítka (tlačítek) CH [6] (dolů nebo nahoru) zvolte hlavní kanál a subkanál (např. kanál 5 a subkanál CTCSS 32) - viz A1. Volba (nastavení) hlavního kanálu a 2. Nastavení čísla subkanálu (bezpečnostního kódu) CTCSS. 4. Nastavte požadovanou citlivost funkce VOX viz B2. Nastavení citlivosti mikrofonu pro funkci VOX. 5. Tiskněte opakovaně tlačítko F [8] tak dlouho (7 x), dokud se na displeji radiostanice neobjeví blikající symbol a příslušné nastavení vypnutí této funkce OFF nebo její zapnutí On. 6. Pomocí tlačítka CH [6] (dolů nebo nahoru) tuto funkci zapněte (ON) nebo opět vypněte (OFF). 7. Stisknutím tlačítka ENTER [7] potvrďte zvolené nastavení (uložte jej do paměti). Po uplynutí 1 minuty po výše provedeném nastavení, dojde k aktivaci režimu hlídání. Jakmile senzor (umístěný v automobilu) zaregistruje vysoko znějící zvuky, například násilné otevření (vypáčení) dveří nebo rozbití skla, vyšle příslušná stanice do přijímací stanice alarm (poplachový signál). Poté začne vydávat stanice umístěná v automobilu trvalý výstražný akustický signál. Na displeji přijímací stanice dojde k zobrazení symbolu a z reproduktoru této stanice uslyšíte rovněž výstražný akustický signál. Upozornění: Pro tuto funkci potřebujete 2 radiostanice, které musejí být naladěny na stejný hlavní kanál a na stejný subkanál. Senzor lze připojit pouze k jedné radiostanici, na které provedete příslušná výše uvedená nastavení. 8. Reset zpětné nastavení radiostanice na dílenské parametry Pokud nebude radiostanice řádně fungovat nebo budete-li chtít vymazat všechna provedená nastavení, podržte stisknuté (při vypnutém přístroji) tlačítko F [8] (déle než 2 sekundy) a zapněte současně přístroj. Po této akci dojde k vymazání všech dříve provedených nastavení a radiostanice bude opět nastavena na dílenské parametry. 23

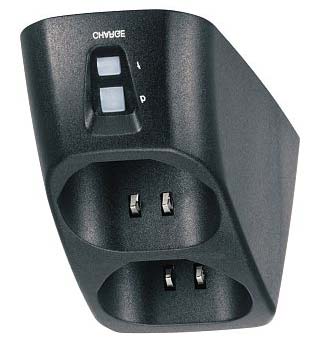

24 Dvojitá nabíječka Součástí této dvojité nabíječky jsou: Síťový napájecí adaptér (jednoduchá nabíječka) 2 akumulátorové baterie NiMH 3,6 V 2 speciální kryty bateriového pouzdra radiostanice s kontakty pro nabíjení Dvojitá nabíječka: A: 2 nabíjecí šachty B: Kontrolky nabíjení (LED) C: Zdířka pro připojení síťového napájecího adaptéru (zadní strana dvojité nabíječky) Síťový napájecí adaptér (jednoduchá nabíječka): D: Sítová zástrčka (230 V / 50 Hz) E: Konektor pro připojení k dvojité nabíječce nebo přímo k radiostanici 24

25 Nabíjení pomocí dvojité nabíječky 1. Sundejte z radiostanic klipsy pro jejich připevnění k opasku. Vyměňte kryty bateriových pouzder za nové kryty s kontakty pro nabíjení. 2. Zapojte síťový napájecí adaptér (jednoduchou nabíječku) do řádně zapojené síťové zásuvky 230 V. 3. Zastrčte konektor kabelu napájecího adaptéru do zdířky, která se nachází na zadní straně dvojité nabíječky 4. Vložte do nabíjecích šachet radiostanice (s vloženými akumulátorovými bateriemi nebo jednotlivými akumulátory). Na přední straně nabíječky se rozsvítí příslušná kontrolka (červená svítivá dioda), která indikuje zapnutí nabíjení v příslušné nabíjecí šachtě. f znamená přední nabíjecí šachtu, b znamená zadní nabíjecí šachtu. Do této nabíječky můžete vložit obě stanice najednou (pak budou svítit obě kontrolky), nebo pouze 1 stanici (pak bude svítit kontrolka příslušné nabíjecí šachty, do které jste vložili radiostanici). 5. K úplnému (prvnímu) nabití akumulátorů dojde po uplynutí 16 hodin. Po toto dobu ponechte radiostanici (radiostanice) vloženou (vložené) do nabíjecí šachty (nabíjecích šachet). Bezpečnostní předpisy ohledně použití nabíječky akumulátorů Upozornění: S vloženými normálními nebo alkalickými bateriemi nikdy nevkládejte radiostanici do nabíječky! Touto dvojitou nabíječkou můžete nabíjet oba bloky akumulátorů současně (do nabíječky můžete vložit obě radiostanice) nebo můžete touto nabíječkou nabíjet pouze jednu radiostanici. V nabíjecí šachtě nechávejte vloženou stanici pouze po dobu, které je nutná k normálnímu nabití akumulátorů (zpravidla 10 až 15 hodin). Důležité upozornění: Přenesete-li radiostanici s vloženými akumulátory z chladného prostředí do prostředí teplého (nebo naopak), počkejte před prováděním nabíjení minimálně 20 minut, dokud se teplota radiostanice nevyrovná s teplotou okolí. 25

26 Použití síťového napájecího adaptéru jako jednoduché nabíječky Jako alternativu pro nabíjení do nabíječky vloženého bloku akumulátorů můžete použít síťový nabíjecí adaptér. Zastrčte konektor tohoto síťového adaptéru do zdířky MIC CHG [13] na pravé straně radiostanice. Po zapojení zástrčky této nabíječky do síťové zásuvky by mělo dojít k plnému nabití bloku akumulátorů během 10 hodin. Technické parametry Síťový napájecí adaptér: Napájení: 230 V AC Nabíjecí napětí (výstupní napětí): 12 V DC Nabíjecí proud: max. 200 ma Dvojitá nabíječka: Napájení: 12 V DC (ze síťového adaptéru) Nabíjecí proud: cca 60 ma 26

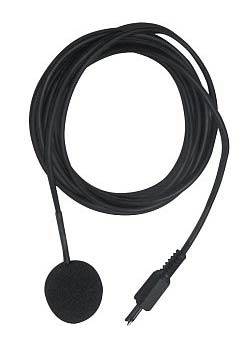

27 Mikrofon BM 1 pro hlídání malých dětí a jiné účely Tento vysoce citlivý mikrofon BM 1 se zabudovaným předzesilovačem k hlídání prostorů je vhodný ke sledování malých dětí (jako elektronická dětská chůva) ve spojení s funkcí VOX (automatické ovládání radiostanice hlasem). Montáž mikrofonu Připevněte mikrofon na vhodné místo pomocí přiložené samolepící destičky. Tato samolepící destička je na jedné straně opatřena ochrannou fólií (tuto fólii před přilepením destičky stáhněte), na druhé straně suchým zipem, ke kterému přitlačíte spodní stranu mikrofonu. Aby náhodou malé děti tento mikrofon nemohly spolknout, připevněte (přilepte) jej na vhodné místo mimo dosah dětí. V žádném případě tento mikrofon nepřipevňujte přímo na dětskou postýlku. Kabel o délce cca 1,5 m Vám dovolí umístění tohoto mikrofonu a k němu připojené radiostanice do poměrně bezpečné vzdálenosti od dítěte, například poblíž okna. Tímto nejen snížíte zatížení dítěte takzvaným elektrosmogem, nýbrž i zvýšíte dosah rádiového přenosu do druhé radiostanice. Konektor kabelu tohoto mikrofonu zapojte do zdířky MIC CHG [13] na pravé straně radiostanice. Nastavení radiostanice Proveďte na příslušné radiostanici zapnutí funkce VOX viz kapitoly C1. Zapnutí a vypnutí funkce VOX a B2. Nastavení citlivosti mikrofonu pro funkci VOX nebo zapněte přímo funkci elektronické chůvy viz kapitola A2. Volba (nastavení) kanálů pro hlídání malých dětí (kojenců) a příslušné odstavce. Důležité upozornění: Dodržte následující pořadí! Nejdříve zapněte na radiostanici funkci elektronické chůvy ( VOX ), znovu zapněte radiostanici, zvolte požadovaný kanál a teprve poté připojte k radiostanici mikrofon! Pozor: Tento mikrofon je mnohem citlivější než mikrofon, který je do stanice zabudován. Nepoužívejte tento mikrofon k cílenému odposlechu jiných osob bez jejich vědomí! 27

28 Čištění a údržba radiostanice Provádějte pravidelné kontroly z hlediska technické bezpečnosti, zda nedošlo k poškození pouzdra radiostanice. Provoz s poškozenou anténou není dovolen. Existuje nebezpečí poleptání pokožky. Pokud předpokládáte, že by se použití radiostanice neobešlo bez nebezpečí, vypněte přístroj a zajistěte jej proti náhodnému použití (vyndejte z radiostanice baterie). Vezměte na vědomí, že přístroj již nelze bezpečně používat tehdy, když: přístroj vykazuje viditelná poškození, přístroj nepracuje (nefunguje) a byl delší dobu uskladněn v nevhodných podmínkách nebo byl vystaven těžkému namáhání při přepravě. Před čištěním a při čištění přístroje nebo při jeho údržbě dodržujte bezpodmínečně následující bezpečnostní předpisy: Vypněte přístroj a vyndejte z něho baterie. Opravy přístroje mohou provádět pouze odborníci, kteří byli poučeni o možných nebezpečích a kteří byli obeznámeni s jednoznačnými předpisy, které jsou s tímto spojeny. Čas od času zkontrolujte stav baterií. Vybité baterie okamžitě vyndejte z bateriového pouzdra. Mohly by vytéci a poškodit přístroj. Při výměně používejte pouze baterie předepsaných typů a vyměňujte je všechny najednou. Přístroj nesmí být otvírán. Vlastnoruční opravy nebo přelaďování stanice jsou zakázány, každá změna nebo cizí zásah (přeladění na jiná pásma) může znamenat zákaz provozu a v každém případě zaniknou jakékoliv nároky ze záruky. K čištění pouzdra přístroje používejte toliko měkký antistatický hadřík bez žmolků. Abyste zabránili poškrábání nebo poleptání pouzdra či displeje, nečistěte nikdy přístroj prostředky na drhnutí a rozpouštědly. 28

29 Tabulka frekvencí subkanálů (kódů) CTCSS: Tabulka frekvencí pásma PMR: 29
