1 Summit X460 Series Dostupný a inteligentní přístup k síti Vysoká dostupnost VÝKON Volitelné dvouportové 10 GbE ve slotu A pro 20 Gbps uplinky Volitelné čtyřportové 10 GbE ve slotu B pro 40 Gbps uplinky Volitelné vysokorychlostní stohování Slot B SummitStack TM 40 Gbps nebo SummitStack- V80 80 Gbps nebo stohování na delší vzdálenosti SummitStack-V VELIKOST 1 RU s 2 rozšiřovacími sloty VLASTNOSTI Flexibilní IEEE 802.3at napájení po Ethernetu plus (PoE-plus) Podpora MPLS/H-VPLS Flexibilní technologie PoE s automatickým zajišťováním služeb VoIP Přepínače Summit X460 podporují standardy IEEE ve formě normy PoE-plus a poskytují až 30 W pro napájení zařízení vyhovujících standardům PoE. Přepínače poskytují funkce pokročilé správy provozu a umožňují nasazení zařízení, jako jsou telefony s technologií Voiceover-IP, bezdrátové přístupové body, bezpečnostní kamery a jiná zařízení, vyžadující napájení po síťových kabelech, ve velkém měřítku. Díky podpoře technologií Universal Port a LLDP umožňuje přepínač Summit X460 firmám přidávat nová přístupová zařízení bez narušení činnosti formou plug-andplay. Tato technologie zjednodušuje řešení problémů a minimalizuje složité postupy, které nastávají při změnách sítí založených na konvergenci a současně umožňuje dynamickou konfiguraci sítí VLAN pro hlasové služby a služby Quality of Service (QoS). Vysoká dostupnost Řada Summit X460 nabízí vysokou dostupnost díky použití modulárního operačního systému, začlenění softwarových funkcí pro zvýšení odolnosti a hardwarové redundanci. Protokoly s vysokou dostupností, jako je EAPS (Ethernet Automatic Protection Switching), které zajišťují převzetí služeb v případě poruchy za méně než 50 milisekund, poskytují kvalitu zvuku a videa srovnatelnou s placenými službami. 1

2 Díky architektuře s vysokou dostupností nabízejí přepínače Summit X460 dvě stohovací rozhraní SummitStack s flexibilním výběrem přenosových rychlostí pro podporu konvergovaných služeb, jako je video a hlasové služby přenášené pomocí protokolu IP. Rozhraní SummitStack podporuje rychlost 40 Gbit/s až s osmi jednotkami ve stohu, přičemž může jít o kombinaci kompatibilních přepínačů řady Summit. Díky technologii QSFP+ podporují přepínače SummitStack-V80 rychlost až 80 Gbit/s pro aplikace, při kterých stohovacími linkami prochází vysoký objem provozu, nebo v případech, kdy je zapotřebí stohování na větší vzdálenosti nebo mezi skříněmi datového centra. Tato nová funkce rozhraní SummitStack-V využívá porty 10 GbE jako stohovací, což umožňuje použití standardních kabelových a optických technologií používaných pro 10gigabitový ethernet. Rozhraní SummitStack-V poskytuje stohovací připojení na vzdálenost až 40 km, přičemž snižuje složitost kabeláže při implementaci řešení stohování. K trvalé dostupnosti sítě dále přispívají redundantní napájecí zdroje, porty odchozího provozu, bitové kopie operačních systémů a konfigurace. Zajišťování služeb ethernetu Přepínače Summit X460 splňují požadavky zdvojeného zajišťování služeb jakožto centrální kancelářský přepínač pro ethernetový přístup, který dokáže snížit provozní náklady poskytovatele. Díky podpoře podrobné klasifikace provozu a měření příchozích paketů rychlostí spojení představují tyto přepínače ideální řešení pro nasazení u poskytovatelů služeb připojení. Přepínače podporují mechanismus stohování značek vman společnosti Extreme Networks, vyhovující normě IEEE 802.1ad Provider Bridging a rovněž MPLS/H-VPLS. Mezi další účelově vytvořené funkce patří multicast, škálování MAC adres a pokročilé řízení vyrovnávací paměti pro zajištění konzistentní služby na úrovni placených služeb. Podpora pro virtualizovaná datová centra Technologie Direct Attach eliminuje přepínání na vrstvě virtuálního přepínače, čímž zjednodušuje síť a zlepšuje výkon. Technologie Direct Attach umožňuje zjednodušení datových center snížením počtu vrstev sítě ze 4 nebo 5 na pouhé 2 nebo 3, v závislosti na velikosti datového centra. Podporu virtualizovaného prostředí řeší také produkt XNV (ExtremeXOS Network Virtualization), což je sada softwarových modulů založených na systému ExtremeXOS a je dostupná prostřednictvím sady Data Center Feature Pack pro správu sítě a služeb Ridgeline (Vyžaduje sadu Direct Attach Feature Pack, obj. číslo ). Sada XNV poskytuje síti přehled, kontrolu a automatizaci pro vysoce virtualizovaná datová centra. Jednoduchá správa Správa sítí prostřednictvím služby Ridgeline poskytuje funkce překlenutí chyb, konfigurace, účtování, zajišťování výkonu a zabezpečení, čímž umožňuje efektivnější správu produktů a řešení společnosti Extreme Networks a zařízení jiných výrobců v konvergované síti. Komplexní správa zabezpečení Ověřování uživatelů a integrity koncových zařízení si vyžaduje zásady vstupu a používání na vyhrazených a sériových portech na okraji sítě. Výkonné technologie sflow a IPFIX nabízejí nepřetržité a souběžné monitorování toku provozu na aplikační úrovni na všech rozhraních. Architektura dynamického skriptování Universal Port dostupná na přepínačích Summit X460 umožňuje implementovat profily zabezpečení a vytvořit tak podrobné a robustní zásady zabezpečení. Po ověření může přepínač načíst dynamické funkce ACL/QoS pro uživatele nebo skupinu uživatelů za účelem zákazu/povolení přístupu k aplikačním serverům nebo segmentům v síti. Přepínače Summit X460 doplňují hraniční brány firewall díky použití jádra CLEAR-Flow Security Rules Engine. Přepínače Summit X460 lze také naprogramovat na automatickou detekci a zmírnění bezpečnostních hrozeb v řádu sekund. Správce identit Správce identit umožňuje správcům sítě sledovat uživatele přistupující k jejich síti. Identita uživatele je zachycena na základě ověřování NetLogin zjišťování LLDP a ověřování Kerberos. Systém ExtremeXOS používá tyto 2

3 informace k následnému reportování údajů MAC, VLAN, název koncového počítače a umístění portů uživatele. Dále může správce identit vytvářet role i zásady a následně je svázat dohromady a vytvořit tak profily na základě rolí založené na organizační struktuře nebo jiných logických seskupeních a aplikovat je na několik uživatelů pro umožnění příslušného přístupu k síťovým prostředkům. Externí porty Výkon/škálovatelnost Latence nižší než 4 mikrosekundy (rámec o velikosti 64 bajtů) MAC adresy: 32K IPv4 LPM vstupy: 12K IPv6 LPM vstupy: 6K VLAN Maximální velikost paketu 9216 bajtů (jumbo rámec) 128 load sharing trunks, až 8 linek na jeden trunk bandwidth meters na vstupu / 24 portů Řízení šířky pásma na vstupu i výstupu / omezení rychlosti na tok/acl 8 QoS výstupních front / port Řízení rychlosti šířky pásma na jednu výstupní frontu a na jeden port Granularita omezení rychlosti: 8 Kbps 3

4 Fyzické parametry Poznámka: Hmotnosti přepínače zahrnují instalovaný modul ventilátoru. Nezahrnují instalované moduly VIM2 ani PSU. Pro údaje o hmotnosti a rozměrech zabaleného výrobku viz Návod k instalaci hardwaru pro spínače řady Summit Procesor/paměť 64-bit MIPS procesor, 600 MHz 1GB ECC DRAM 1GB interní flash paměť USB port pro externí USB flash LED indikátory Na každý port stavová LED, včetně stavu napájení Systémové stavové LED: management, ventilátor a napájení 4

5 Napájení 5

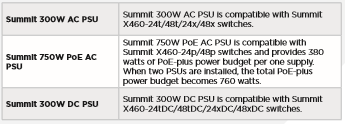

6 Napájecí zdroje Provozní podmínky Summit X460-24t, X460-48t, X460-24x a X460-48x Teplota: 0 C až 45 C (32 F až 113 F) Summit X460-24p, X460-48p Teplota: 0 C až 40 C (32 F až 104 F) Vlhkost: 10 % až 95 % relativní vlhkosti, nekondenzující Nadmořská výška: 0 až metrů (9 850 stop) Náraz (půlsinový): 30 m/s2 (3 G), 11 ms, 60 nárazů Náhodné vibrace: 3 až 500 Hz při 1,5 G rms Pokyny pro balení a skladování Možnosti napájení po Ethernetu (PoE) Teplota: -40 C až 70 C (-40 F až 158 F) Vlhkost: 10 % až 95 % relativní vlhkosti, nekondenzující Náraz v zabaleném stavu (půlsinový): 180 m/s2 (18 G), 6 ms, 600 nárazů Náhodné vibrace v zabaleném stavu: 5 až 20 Hz při 1,0 ASD s -3 db/okt. z 20 až 200 Hz Výška pádu v zabaleném stavu: minimálně 14 pádů na stranách a rozích při 42 palcích (<15 kg krabice) Regulační předpisy a bezpečnost Severoamerické ITE UL vydání, Registrované zařízení (U.S.) CSA 22.2 # vydání (Kanada) Splňuje FCC 21CFR (U.S. Laserová bezpečnost) CDRH Dopis potvrzující schválení (schválení US FDA) Evropské ITE EN : vydání EN A2:2001 (Bezpečnost laserů) TUV-R GS Označení německým notifikovaným orgánem 2006/95/ES Směrnice o zařízení nízkého napětí Specifikace z hlediska životního prostředí EN/ETSI v Třída 1.2 Skladování EN/ETSI v Třída 2.3 Doprava EN/ETSI v Třída 3.1e Provoz EN/ETSI ( ) - Hluk ASTM D3580 Náhodné vibrace nezabalený 1,5 G Mezinárodní ITE CB zpráva a certifikát podle IEC vydání + národní rozdíly AS/NZX (Austrálie /Nový Zéland) 6

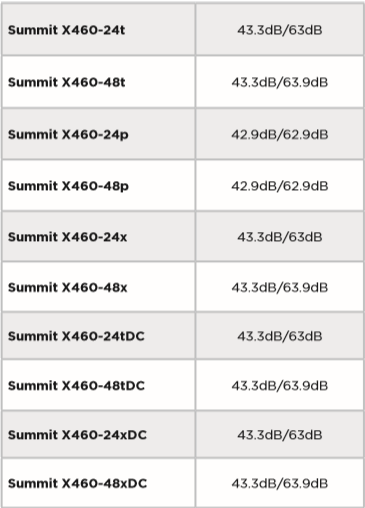

7 Normy EMI/EMC Severoamerické EMC pro ITE FCC CFR 47 část 15 Třída A (USA) ICES-003 Třída A (Kanada) Evropské normy EMC EN 55022:2006+A1:2007 Třída A EN 55024:A Třída A zahrnuje IEC , 3, 4, 5, 6, 11 EN , (Harmonické složky) EN (Flikr) ETSI EN v1.4.1, (EMC telekomunikace) 2004/108/ES Směrnice EMC Mezinárodní certifikace EMC CISPR 22: 2006 Ed 5.2, Třída A (Mezinárodní emise) CISPR 24:A2:2003 Třída A (Mezinárodní imunita) IEC :2008/EN :2009 Elektrostatický výboj, 8 kv kontakt, 15 kv Air, Kritéria A IEC :2008/EN :2006+A1:2008 Vyzařovaná imunita 10V/m, Kritéria A IEC :2004 am1 vydání č. 2/EN :2004/A1:2010 Přechodná skupina impulsů, 1 kv, Kritéria A IEC :2005 /EN :2006 Napěťová vlna, 2 kv L-L, 2 kv L-G, Úroveň 3, Kritéria A IEC :2008/EN :2009 Vedená imunita, 0,15-80 MHz, 10V/m neupr. RMS, Kritéria A IEC/EN :2004 Krátkodobé poklesy napětí a krátká přerušení, >30%, 25 periody, Kritéria C Normy Telecom ETSI EN :2001 (EMC telekomunikace) ETSI EN (Environmentální řada pro telekomunikace) NEBS úroveň 3 v souladu s částmi GR-1089 vydání č. 4 a GR-63 vydání č. 3, jak je definováno v SR3580 s výjimkou filtračního požadavku Vyhovuje MEF 9 Vyhovuje MEF 14 Standardy IEEE IEEE 802.3ab 1000BASE-T IEEE 802.3z 1000BASE-X IEEE 802.3ae 10GBASE-X IEEE 802.3at PoE Plus Ventilátory a hlučnost Pro jednotlivé země VCCI Třída A (Japonské emise) ACMA (Značka C) (Australské emise) Označení CCC Značka KCC, EMC schválení (Korea) 7

8 Příslušenství Zdroje napájení pro Summit X460 Všechny přepínače řady Summit X460 jsou dodávány s jedním napájecím zdrojem. Pokud je požadována redundance nebo větší kapacita napájení PoE plus (napájení po Ethernetu), je možné nainstalovat do systému další zdroj napájení. Volitelné moduly pro Summit X460 Přepínače řady Summit X460 mají dva sloty, Slot A a Slot B, aby podporovaly volitelné moduly pro 10 Gigabit Ethernetové připojení nebo stohovací moduly. Slot A podporuje dvouportový modul XFP 10 Gigabit Ethernet a dvouportový modul SFP+ 10 Gigabit Ethernet. Slot B podporuje čtyřportový modul SFP+ 10 Gigabit Ethernet, dvouportový modul Summit-Stack a dvouportový modul SummitStack-V80. XGM3S-4sf Čtyřportový modul 10 Gigabit Ethernet nabízí čtyři porty SFP+. Tyto čtyři porty SFP+ mohou podporovat 10 Gigabit Ethernet SFP+ moduly, i Gigabit Ethernet moduly. 8

9 XGM3S-2xf Dvouportový modul 10 Gigabit Ethernet nabízí dva porty XFP. XGM3S-2sf Dvouportový modul 10 Gigabit Ethernet nabízí dva porty SFP+. Tyto dva porty SFP+ mohou podporovat 10 Gigabit Ethernet SFP+ moduly, i Gigabit Ethernet moduly. Modul SummitStack Modul SummitStack má dva stohovací porty SummitStack a nabízí řešení pro stohování s podporou 40 Gigabit. Tyto stohovací moduly nabízí kompatibilitu s ostatními stohovatelnými přepínači společnosti Extreme Networks, tj. Summity X250e, Summit X450e, Summit X480 s VIM2- SummitStack a Summit X650 s VIM1-SummitStack nebo VIM1-10G8X. Modul SummitStack-V80 Modul SummitStack-V80 má dva stohovací porty SummitStack-V80 a nabízí řešení pro stohování s podporou 80 Gigabit. SummitStack-V80 nabízí různá řešení pro stohování: pasivní měděný kabel QSFP+ pro krátké vzdálenosti a aktivní optický kabel QSFP+ pro dlouhé vzdálenosti až do 100 metrů. Záruka Omezená doživotní záruka s expresní službou výměny hardware do příštího pracovního dne (NBD AHR) Pro podrobné informace o záruce viz 9
