1 EASY DOORIS Instalační a uživatelská příručka

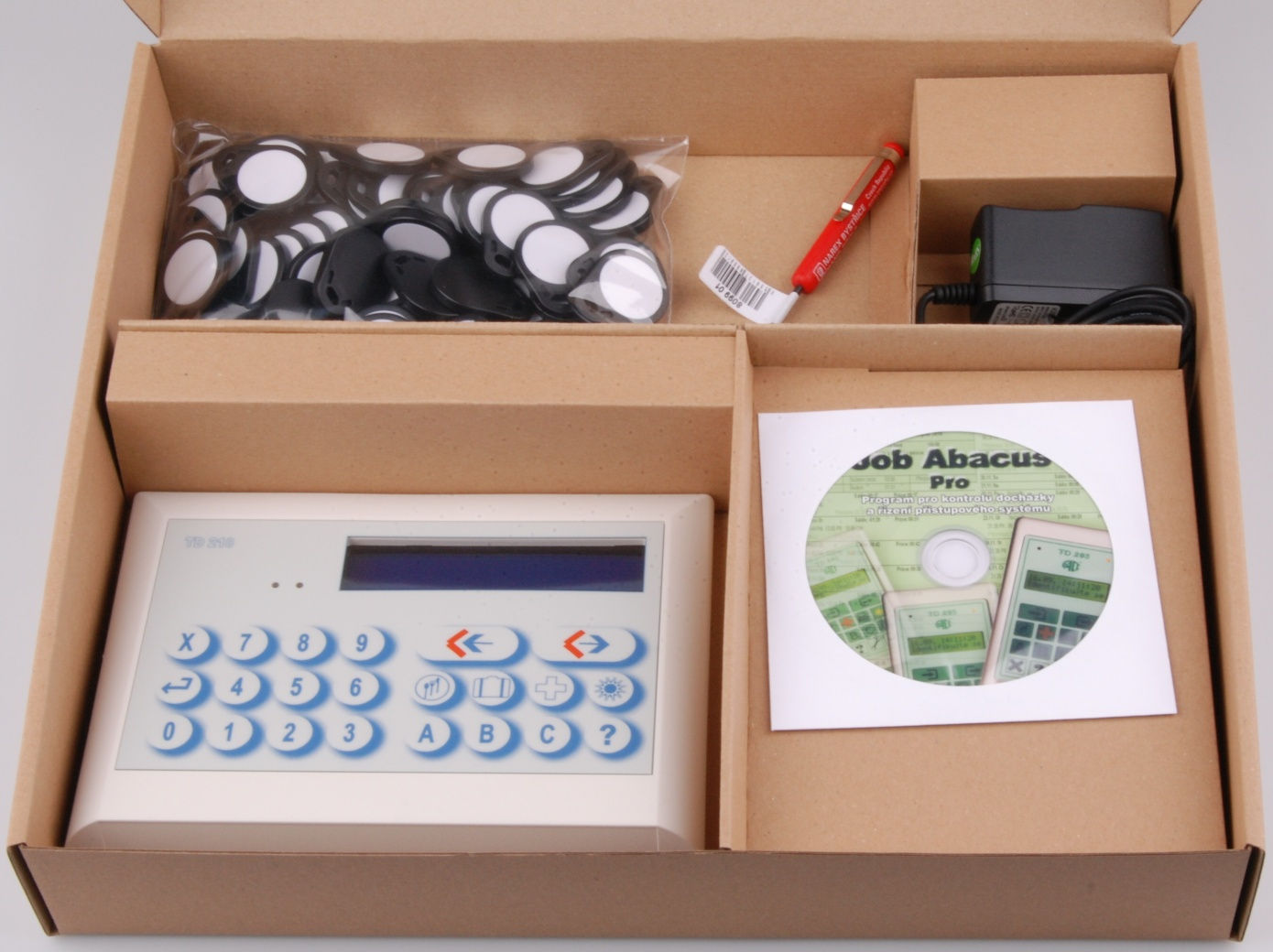

2 EASY DOORIS Návod k instalaci a obsluze: Docházkového terminálu TD210CX GACC spol. s r.o., Na Mlékárně 379, Tišnov tel./fax: , , info@gacc.cz OBSAH BALENÍ Po rozbalení Vašeho balíčku EasyDooris zkontrolujte, zda balení obsahuje všechny následující položky: - Docházkový terminál TD 210CX - Napájecí adaptér - 30 identifikačních prvků - CD disk s programem JOB ABACUS, DOCH LINK a manuálem - Šroubováček pro upevnění drátů - Instalační balíček (hmoždinky, šrouby) G A C C s. r. o. N a m l é k á r n ě 3 7 9, T i š n o v Stránka 2

3 BEZPEČNOSTNÍ POKYNY Před použitím si podrobně prostudujte tuto příručku. Zejména pak kapitoly o instalaci hardware a software. Při používání systému laskavě dbejte všech zákonných předpisů, norem a místních ustanovení. Napětí, uvedené na síťovém adaptéru nesmí být překročeno. Používejte s dodaným napájecím zdrojem. Vyjma instalace terminál neotevírejte. Jakákoliv změna na zařízení je nedovolená a přístroj pak nesmí být provozován. Baterie likvidujte dle zákonných ustanovení. TERMINÁL TD 210CX POPIS - Je určen pro systémy evidence docházky, automatizované mzdové systémy a pro obecné systémy identifikace, kontroly a evidence pohybu osob. - Může pracovat jako autonomní zařízení pouze dočasně připojená k počítači (off-line), nebo v (pseudo) on-line. - Je vybaven snímačem bezkontaktních identifikačních prvků 125 khz - Má většinu funkcí se snadno nastavitelnými parametry, včetně všech zpráv a signálů, umožňuje tak jednoduché přizpůsobení konkrétní aplikaci. - Má diagnostické (teplota, počet záznamů, stav vstupů, komunikace na lince) a autodiagnostické funkce (stav záložní baterie a napájecího napětí - při poklesu nebo při překročení, upozorní akustickou signalizací). G A C C s. r. o. N a m l é k á r n ě 3 7 9, T i š n o v Stránka 3

4 Zákaznický displej 2 x 16 znaků Plastová skříň Fóliová klávesnice Žlutá LED indikuje napájecí napětí Zelená LED blikáním indikuje správnou funkci terminálu G A C C s. r. o. N a m l é k á r n ě 3 7 9, T i š n o v Stránka 4

5 TECHNICKÉ PARAMETRY Napájecí napětí: 10 16V, stejnosměrné Spotřeba při 12V: 190mA 300mA s externím snímačem a vestavěným Ethernetovým modulem Typ snímacího média: Bezkontaktní, 125kHz Čtecí vzdálenost: max. 5-7 cm Počet přerušení: 105 Komunikační rozhraní: port A RS485 nebo Ethernet Port B RS485 nebo RS232 Adresace: 0-9, A-Z Počet uživatelů: max Počet registrací: max Paměť: EEPROM Displej: LCD alfanumerický 2x 16 znaků Relé: 2, každé s 1 přepínacím kontaktem 1A/30V= Časování relé: nastavitelné sepnutí 0-60 vteřin se zpožděním 0 60 vteřin Časování zobrazení hlášení: nastavitelné vteřin RTC: ano Typ baterie pro RTC: lithiová baterie typ CR2032 Vstupy: 2 reagující na změnu stavu Signalizace optická: žlutá LED - napájení zelená LED blikání chod procesoru a registrace červené LED SMD 4 ks, komunikace LCD grafický displej nastavitelné funkce Signalizace zvuková: piezoměnič registrace Externí snímač: ano, max. 4 Výška: 150 mm Šířka: 200 mm Hloubka: 50 mm Krytí: IP 41 Pracovní teplota: -10 až 35 C Pracovní vlhkost: max. 60% Materiál krytu: ABS (UL94HB) Barva krytu: RAL 9002 (off- white) G A C C s. r. o. N a m l é k á r n ě 3 7 9, T i š n o v Stránka 5

6 TLAČÍTKA KLÁVESNICE Tlačítko je určeno k označování příchodu, případně návratu z přerušení. Je-li nastaven autopohyb, není nutno toto tlačítko používat. Tlačítko je určeno k označování odchodu ze zaměstnání (nikoliv k odchodu na přerušení) Tlačítko přerušení odchodu na oběd Tlačítko přerušení odchodu k lékaři Tlačítko odchodu na služební cestu Tlačítko odchodu na dovolenou Tlačítka volitelných přerušení: G A C C s. r. o. N a m l é k á r n ě 3 7 9, T i š n o v Stránka 6

7 Informační tlačítko určené k libovolným informačním funkcím dle obslužného programu (např. informace o odpracované pracovní době) Tlačítko potvrzení volby (ENTER) Tlačítko ukončení volby (ESC) DISPLEJ Na horním řádku dvou řádkového alfanumerického displeje se zobrazuje v klidovém stavu datum a čas a na spodním řádku všeobecná zpráva (je-li nastavena a povoleno její zobrazení). V případě identifikace ID prvkem (klíčenka, karta) se na horním řádku zobrazí jméno příslušející k danému ID prvku a na spodním, při přerušení, zpráva příslušná tomuto přerušení (oběd, lékař, služební cesta, dovolená, ) INDIKÁTORY LED Žlutá indikuje přítomnost napájecího napětí. Zelená, pravidelným blikáním, indikuje chod zařízení. PŘIPOJENÍ K POČÍTAČI Terminál se připojuje do ethernetové sítě standardním připojením. Předdefinovaná IP adresa je: OVLÁDÁNÍ TERMINÁLU Klidový stav na horním řádku displeje je zobrazeno datum a čas, na dolním řádku volitelná zpráva tzv. obecná max 16 znaků, její zobrazení je podmíněno nastavením parametru. G A C C s. r. o. N a m l é k á r n ě 3 7 9, T i š n o v Stránka 7

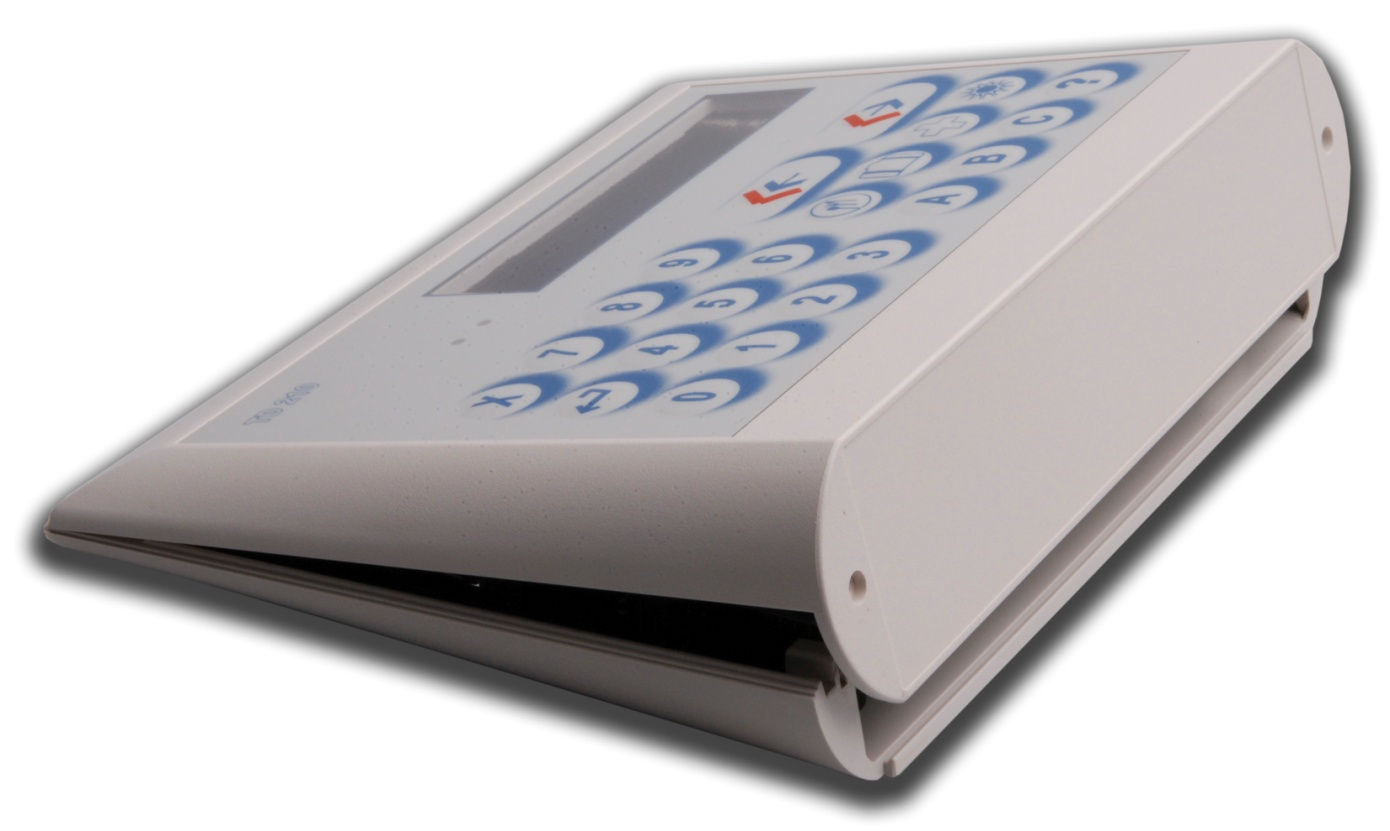

8 INSTALACE TERMINÁLU Uvolnit šrouby 2 1 Odklopit horní kryt v pořadí podle šipek. G A C C s. r. o. N a m l é k á r n ě 3 7 9, T i š n o v Stránka 8

9 1 Odpojte klávesnici (1) a následně odšroubujte elektroniku od spodního dílu (2). 2 Do spodního dílu vyvrtejte otvory pro uchycení terminálu ke zdi (nepoužívejte vrták většího průměru než 6 mm. Hlavy větších šroubů se mohou dotýkat elektroniky). Na terminálu nejsou předvrtané otvory pro uchycení a pro vstup a výstup kabelů, proto si jednotlivé otvory vyvrtejte dle potřeby a možností. Dbejte na to, aby se hlavy šroubů, kterými budete terminál připevňovat na zeď, nedotýkaly elektronické desky. Díry pro šrouby zahlubte a šrouby používejte vždy pouze zápustné. Pro instalaci je doporučená výška spodního okraje terminálu od země 140 cm. G A C C s. r. o. N a m l é k á r n ě 3 7 9, T i š n o v Stránka 9

10 Otvory pro uchycení na zeď Po vyvrtání instalačních otvorů vložte zápustné vruty nebo šrouby, na tyto nasaďte podložky M4 a utáhněte. (Obr. 7 a 8). Pro vruty je doporučen průměr 3,5mm a pro šrouby M4. Délka dle potřeby. Předejdete tím prohnutí krytu. Elektroniku připevněte zpět a následně dle schématu zapojte. G A C C s. r. o. N a m l é k á r n ě 3 7 9, T i š n o v Stránka 10

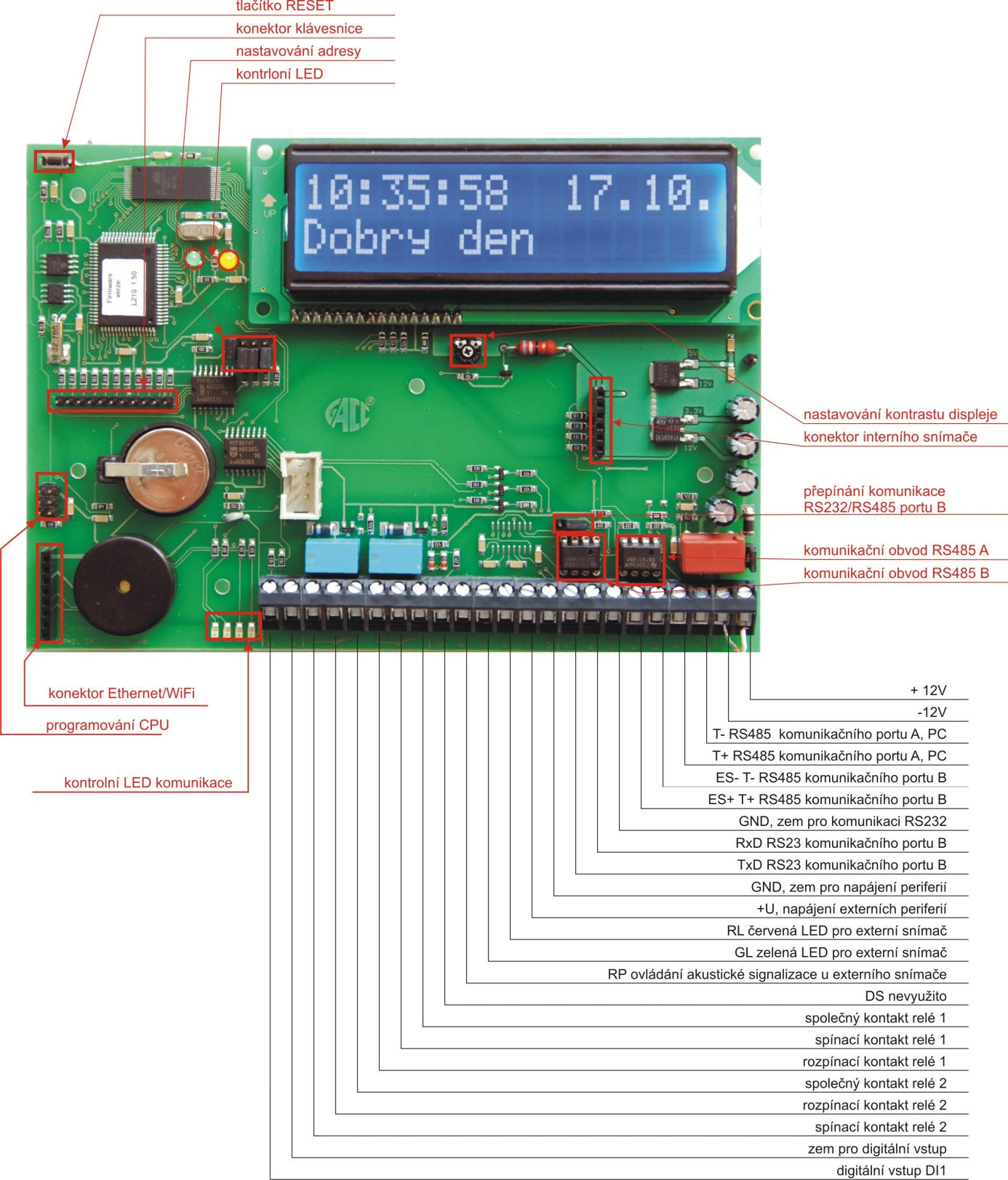

11 POPIS DESKY G A C C s. r. o. N a m l é k á r n ě 3 7 9, T i š n o v Stránka 11

12 POPIS SVOREK Pro základní připojení terminálu vystačíte se čtyřmi vodiči. Svorky označené jako +12V a -12V slouží k připojení napájení. Svorky označené jako T+ a T- slouží k připojení komunikační linky RS485 k PC. Tyto komunikační svorky se u některých systémů označují též jako A a B. Význam označení: T+ = B, T- = A. Svorky označené jako ES+ a ES- slouží k připojení komunikační linky RS485 nebo RS232 s externími periferiemi. Tyto komunikační svorky se u některých systémů označují též jako A a B. Význam označení: ES+ = B, ES- = A. Pro připojení relé, např. k elektromagnetickému zámku nebo bezpotenciálovému vstupu ovládání posuvných dveří, můžete použít svorky přepínacích kontaktů relé. Kontakt relé jsou určeny pro maximální zátěž 30V=/1A. Svorky označené jako Externí snímač mají následující význam: +12V Kladné napájení (po vstupní filtraci) GND 0V (po vstupní filtraci) DS vstup snímací misky DALLAS RP výstup pro zvukovou signalizaci GL výstup pro zelenou kontrolku LED RL výstup pro červenou kontrolku LED Pozor!!! Na svorky pro napájení snímače se v žádném případě nesmí připojit jiné zařízení. např. elektromagnetické zámky!!! Svorky označené Digitální vstup jsou prozatím připraveny. D1 Digitální vstup 1 GND 0V (po vstupní filtraci) Slouží např. k detekci nezavřených dveří. G A C C s. r. o. N a m l é k á r n ě 3 7 9, T i š n o v Stránka 12

13 SCHÉMA ZAPOJENÍ G A C C s. r. o. N a m l é k á r n ě 3 7 9, T i š n o v Stránka 13

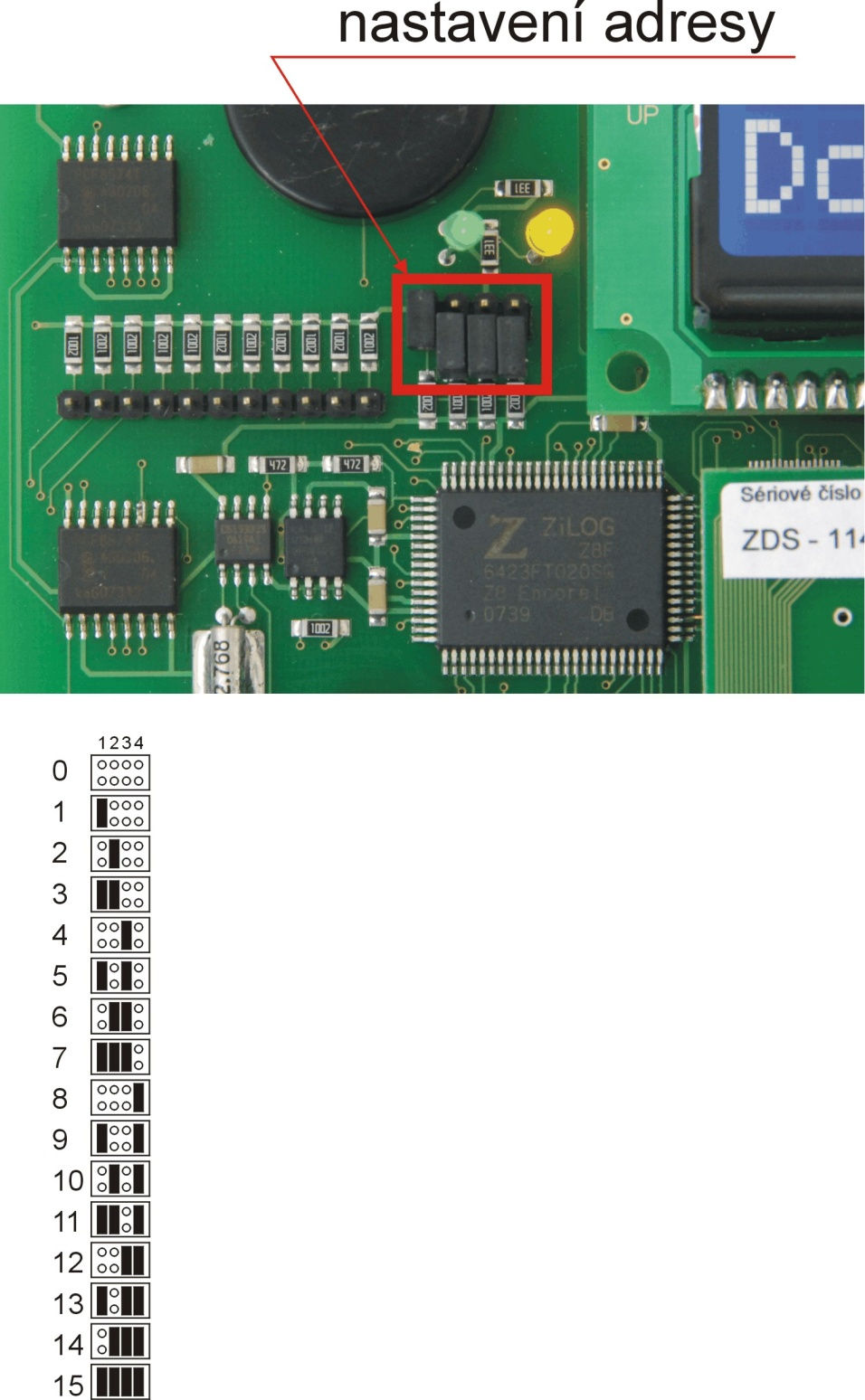

14 NASTAVENÍ V levé horní části desky jsou 4 propojky pro nastavení adresy terminálu. Nic dalšího se na desce nenastavuje. Viz Obr. 10 POZOR! Nezapomeňte, že při zapojení několika terminálů na jedné sběrnici, musí mít každý terminál jinou adresu! G A C C s. r. o. N a m l é k á r n ě 3 7 9, T i š n o v Stránka 14

15 PŔIPOJENÍ Nasazený modul převodníku Ethernet - XPort POZOR pokud je osazen převodník ETHERNET NESMÍ! být osazen komunikační obvod pro komunikaci RS485 A (viz. Popis desky) Nastavení Ethernet převodníku: IP adresa Maska Port Nastavení Ethernet převodníku se provádí programem TELNET. Spuštěním tohoto programu příkazem telnet se dostanete do menu nastavení modulu Xport. Menu obsahuje následující položky: 0. Server popis dále 1. Channel 1 popis dále 3. NEMĚNIT 5. Expert NEMĚNIT 6. Security NEMĚNIT 7. Defaults. použít v případě potřeby nastavit tovární hodnoty 8. Exit without save ukončení bez uložení. 9. Save and exit uložit a konec Your choice :?: - vyberte volbou čísla požadovanou položku menu. G A C C s. r. o. N a m l é k á r n ě 3 7 9, T i š n o v Stránka 15

16 0. Server Výběrem této položky menu jsou nabídnuty tyto možnosti: IP Address : (192).(168).(001).(254) toto je tovární nastavení. Nutno změnit podle místní sítě Set Gateway IP Address: (N). V případě, že chcete měnit tuto položku, zadáte Y (ano) a následuje nastavení: Get IP addr (000).(000).(000).(000) sem zadáte požadovanou IP adresu Netmask: Numer of Bits for Host part (0=default) (8) zadání počtu bitů masky Change telnet config password (N) heslo pro přístup k programu telnet 1. - Channel Výběrem této položky menu jsou nabídnuty tyto možnosti: Bautrate (9600) přenosová rychlost mezi XPortem a procesorem. NEMĚNIT I/F mode (4C) parametry přenosu (n,8,1) NEMĚNIT Flow (00) parametr řízení přenosu NEMĚNIT Port No (10001) číslo potu (možno měnit, ale nedoporučuje se) Connect mode (CO) režim spojení NEMĚNIT Send +++ in Modem Mode (Y) NEMĚNIT Auto increment source port (N) pokud (Y - ano) je číslo portu automaticky zvyšováno při novém spojení. NEMĚNIT Repote IP address : (000). (000). (000). (000) nastavení vzdálené IP adresy NEMĚNIT Remote Port (0) nastavení čísla vzdáleného portu NEMĚNIT DisConnMode (00) FlushMode (00) DisConnTime (00:00) SendChar 1 SendChar 2 NEMĚNIT NEMĚNIT NEMĚNIT NEMĚNIT NEMĚNIT G A C C s. r. o. N a m l é k á r n ě 3 7 9, T i š n o v Stránka 16

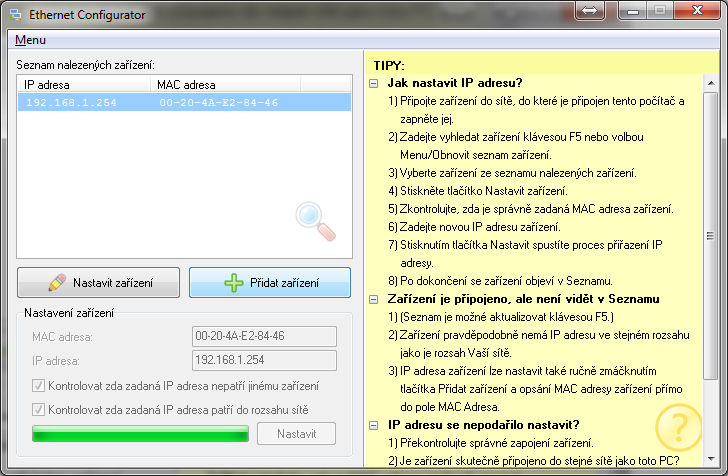

17 POPIS ETHERNET KOFIGURÁTORU Postupujte podle bodů v sekci TIPY G A C C s. r. o. N a m l é k á r n ě 3 7 9, T i š n o v Stránka 17

18 OBSAH Obsah balení 2 Bezpečnostní pokyny 3 Terminál TD210CX popis 3-4 Technické parametry 5 Tlačítka klávesnice 6-7 Displej 7 Indikátory LED 7 Připojení l počítači 7 Ovládání terminálu 7 Instalace terminálu 8-10 Popis desky 11 Popis svorek 12 Schéma zapojení 13 Nastavení 14 Připojení Popis Ethernet kofigurátoru 17 G A C C s. r. o. N a m l é k á r n ě 3 7 9, T i š n o v Stránka 18
