1 Předmět: BP003 Vodárenství Přednáška č. 11 Trubní materiály Inovovaná prezentace přenášky v rámci programu OP VaK Projektu OP VaK CZ.1.07/2.2.00/ Trubní materiály vodovodů Všechny části rozvodné vodovodní sítě, které jsou ve styku s pitnou vodou, musí být navrženy a provedeny ze součástí potrubí a z materiálů, které vyhoví odpovídajícím požadavkům, aby nedošlo k nepřijatelnému zhoršení jakosti vody. Pro výstavbu vodovodního potrubí se používaly a používají trouby kovové a nekovové, které splňují výše uvedený požadavek. Kovové trouby Nekovové trouby ocel litina plastové sklolaminát beton azbestocement šedá tvárná PE PVC 2/61 Terminologie Vnější průměr OD - střední vnější průměr dříku trouby v jakémkoliv příčném řezu. Pro trouby označované vnějším průměrem dříku se jako vnější průměr udává největší průměr viditelný v příčném řezu Vnitřní průměr ID - střední vnitřní průměr dříku trouby v jakémkoliv příčném řezu Jmenovitá světlost DN - číselné označení průměru součásti potrubí celým číslem, které se přibližně rovná skutečnému rozměru v milimetrech. Vztahuje se buď na vnitřní průměr (DN/ID) nebo na vnější průměr (DN/OD). Jmenovitý tlak PN maximální přípustný vnitřní přetlak Kruhová tuhost SN (prstencová tuhost) je odpor trouby proti deformaci průřezu v důsledku vnějšího zatížení podél jedné roviny v podélné ose. Kruhová (prstencová) tuhost je určena rovnicí: E I SN 3 D m kde SN - kruhová (prstencová) tuhost trouby [Pa]; E - modul pružnosti při přetvoření ve směru obvodu trouby [Pa]; I - moment setrvačnosti stěny trouby v podélném směru na jednotku délky [m 4 /m]; D m - střední průměr neutrální osy stěny trouby [m]. 1

2 Tvárná litina ČSN EN 545 Trubky, tvarovky a příslušenství z tvárné litiny a jejich spojování pro vodovodní potrubí - Požadavky a zkušební metody 4/61 Formy uhlíku Šedá litina GG Tvárná litina GGG Pružnost tvárné litiny 2

3 Tvárná litina - výrobci Saint Gobain PAM Duktus vonroll hydro 7/61 dodavatel SAINT-GOBAIN PAM CZ, s.r.o. Trubky NATURAL, blutop Trubky NATURAL 3

4 Trubky NATURAL 10/61 Spoj STANDARD Spoj EXPRESS pro tvarovky 4

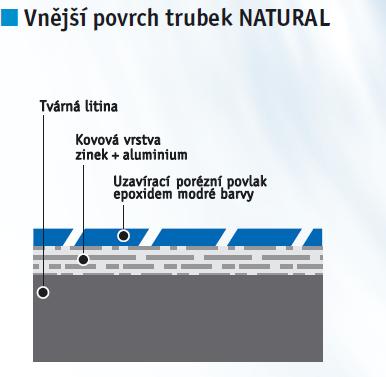

5 Zámkový spoj STANDARD Vi/ViLoK Vyrábí se i spoj EXPRESS Vi, dvoukomorové hrdlo, má dva kroužky, vnitřní pryžový, vnější litinový používá se např. u shybek Spoje Vnitřní ochrana Trubky NATURAL odstředivě nanášená cementová vystélka z vysokopecního cementu odolného proti působení síranů, nízká pórovitost vystélky tloušťka vystélky podle velikosti profilu (3 6 mm) Vnější ochrana bitumen asfaltový nátěr (původně) slitina Zinalium - zinek(85%) - hliník(15%) 400g/m2, opatřena ještě ochranným krycím nátěrem Aquacoat (akrylátová barva), jedná se o aktivní ochranu, při lokálním poškození dochází ke galvanickému článku a zacelení poškozeného místa v poslední době (2014) se ještě přidává měď BioZinalium, snaha zamezit vzniku mikroorganismů na povrchu trubky - biokoroze 15/61 5

6 Trubky NATURAL 16 Speciální vnější ochrana v případě výskytu bludných proudů Extrudovaný polyetylén TT-PE Polyuretan TT-PX Trubky Blutop V současné době sortiment rozšířen o profily DN75 a DN160 6

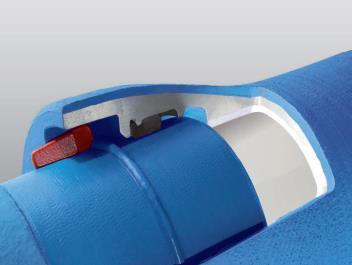

7 Trubky Blutop 19/61 Trubky Blutop Kompatibilita s plastovými trubkami Trubky blutop 7

8 Trubky Blutop Vnitřní ochrana DUCTAN - vrstva termoplastického epoxidu Vnější ochrana BioZinalium + krycí nátěr AQUACOAT Duktus (Wetzlar) GmbH (dříve Buderus Guss) V ČR Duktus litinové systémy s.r.o. 23/61 Trouby BLS jištěný násuvný spoj 8

9 25/61 Trouby Trouby 27/65 9

10 dodavatel DORG 28/61 Trubky ecopur S PUR (polyuretan) vnitřní vystýlkou, vnější ochranný plášť PUR Trubky ducpur S PUR (polyuretan) vnitřní vystýlkou, vnější strana pozinkovaná a opatřena živičným nátěrem 10

11 Trubky geopur S PUR (polyuretan) vnitřní vystýlkou, vnější strana pozinkovaná a opatřena živičným nátěrem, PUR vrstva protažena na vnější stranu hrdla Spoje Sklolaminátové potrubí GRP - Glass Reinforced Pipes Výroba odstředivé lití (např. HOBAS) navíjení (např. Amiantit, Bonstrand, Centron) 33/61 11

12 HOBAS - Struktura stěny sklolaminátové CC-GRP trouby 1. Vnější ochranná vrstva (plnivo, pryskyřice) 2. Vnější vyztužená vrstva (skleněné vlákno, pryskyřice) 3. Přechodová vrstva (skleněné vlákno, pryskyřice, plnivo) 4. Ztužující středová vrstva (plnivo, pryskyřice, skleněná vlákna) 5. Přechodová vrstva 6. Vnitřní vyztužená vrstva 7. Uzavírací vrstva 8. Vnitřní ochranná vrstva (pryskyřice zvlášť odolná proti obrusu) HOBAS - trouby HOBAS - trouby 12

13 HOBAS - spojky symetrická asymetrická HOBAS - spojky GRP navíjené trouby 1. Pryskyřicí bohatá vnější vrstva 2. Nosný laminát + navíjené skelné vlákno 3. Pryskyřicí bohatá vnitřní vrstva 13

14 Plastová potrubí PVC PE PP - Polyvinylchlorid - Polyethylen - Polypropylen 40/61 Plastová potrubí PVC - Polyvinylchlorid PVC PN 10, PN16 Jiná rozměrová řada vnějších profilů menší vnitřní profil 14

15 PVC hrdlový spoj PVC vzorový příčný řez Plastová potrubí PE - Polyethylen 45/61 15

16 PE - HDPE, PE80, PE100 PE - HDPE, PE80, PE100 47/61 PE - HDPE, PE80, PE100 16

17 PE - teplota, tlak,životnost 50/61 17

18 Spojování PE trub - svařování na tupo - elektrospojky - mechanické spojky 53/61 PE - svařování na tupo 18

19 PE - svařování na tupo PE - elektrospojky PE - mechanické spojky 57/61 19

20 Dodavatelé Pipe-Life s.r.o. Wavin Elmo-plast Azbestocement V současné době se asbestocementové trouby nenavrhují a nevyrábí. Jde o materiál s poměrně nízkou pevností v ohybu a shodou okolností proti nárazům. Je propustný pro určité organické látky. Za nevýhodu lze považovat i nutnost použití litinových tvarovek. Za výhodu tohoto materiálu lze považovat odolnost proti korozi. Životnost tohoto trubního materiálu je udávána 50 až 70 let. Trubky se vyráběly podle ČSN pro DN 80 až DN 600 a PN 10 a 12.5 v délce 4 m. Spojovaly se speciálními azbestocementovými spojkami s pryžovými navalovacími kroužky. Od počátku 80 let se objevují proti tomuto trubnímu materiálu, resp. přítomnému azbestu výhrady. Azbest, který se uvolňuje v mikrovláknech, může mít škodlivé (karcinogenní) účinky na lidské zdraví. Proto se od konce 80 let nedoporučuje používání azbestocementových trub pro dopravu pitné vody. Azbestocement Stanovisko SZU k používání azbestocementových potrubí pro dopravu pitné vody Autor: MUDr. František Kožíšek, CSc., Současná azbestocementová potrubí na pitnou vodu nepovažujeme z hlediska azbestových vláken za zdroj významného zdravotního rizika, které by mělo mít za následek urychlenou výměnu potrubí nebo jeho sanaci výstelkou. V řadě případů však může být výměna v blízké době aktuální, protože azbestocementová potrubí jsou mnohde již na hranici své životnosti. Z preventivních důvodů nedoporučujeme pokládku nových potrubí z tohoto materiálu. V případě obav je možné jako nejrychlejší způsob snížení potenciálního rizika zvolit úpravu rozváděné vody ve smyslu snížení její agresivity. 60/61 20

21 Obecné zásady pro návrh trubního materiálu V intravilánu preferovat tvárnou litinu V extravilánu u přiváděcích řadů GGG, případně u menších profilů PE, PVC V objektech (UV, VDJ, ČS) nerez ocel, případně u malých objektů PE U vodovodů malých obcí Blutop, případně PVC, PE V kolektorech možnost použití GRP 21
