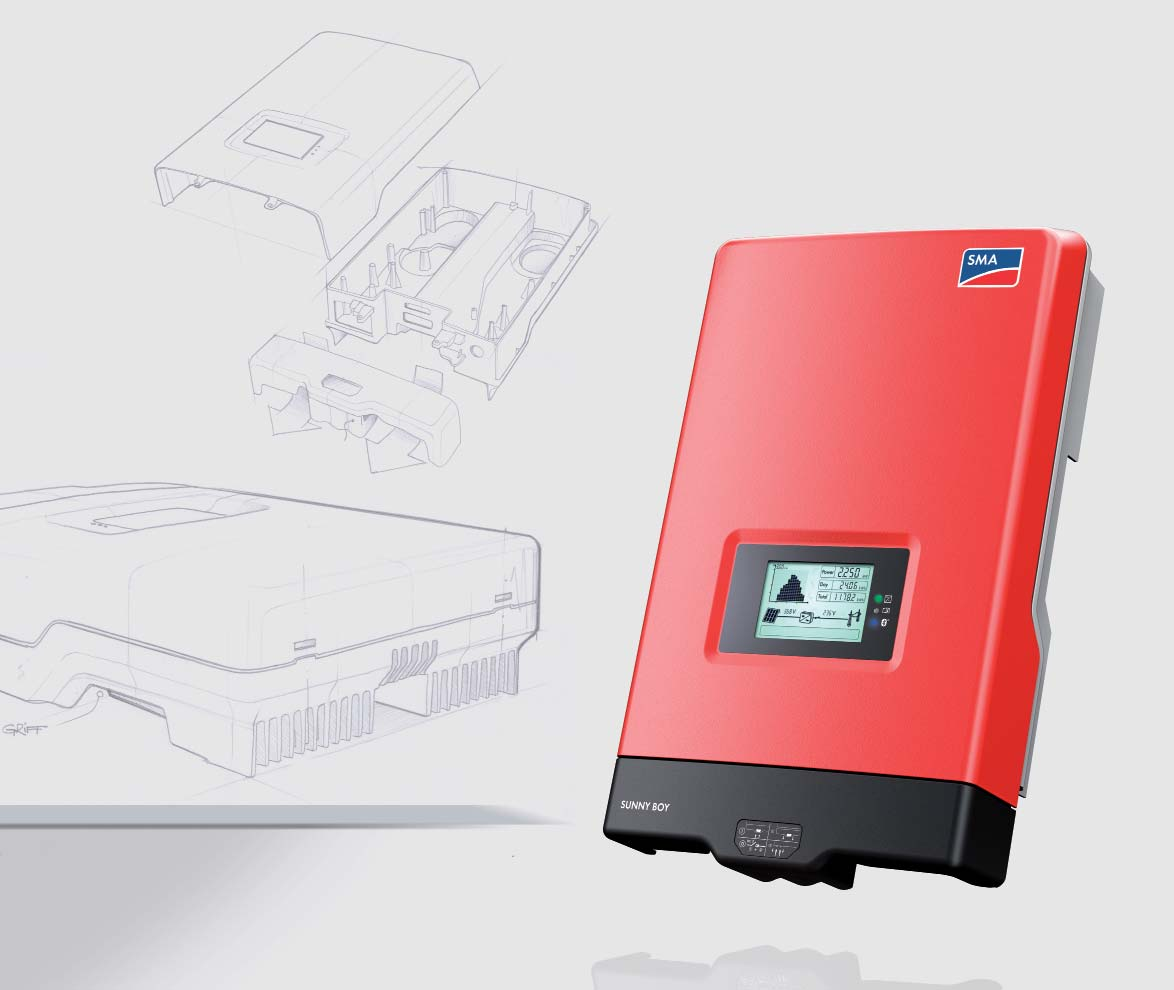

1 SUNNY BOY 2000HF / 2500HF / 3000HF Nový rozměr

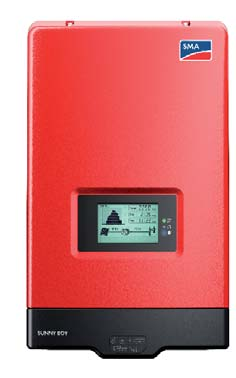

2 SUNNY BOY 2000HF / 2500HF / 3000HF NOVÝ ROZMĚR PŘEKVAPIVĚ JEDNODUCHÉ. ZARUČENĚ ÚČINNÉ. Chcete mít perspektivní vyhlídky? Pak je pro Vás Sunny Boy HF ten pravý! Nový přístroj Sunny Boy s vysokofrekvenčním transformátorem nastavuje ve všech směrech nová měřítka. Ať už jde o plánování, připojení, hodnoty výkonu nebo design, jsou nové přístroje Sunny Boy řady HF fl exibilní, jednoduché, efektivní a orientované na uživatele. Optimální možnosti Nová řada Sunny Boy HF přináší výhody jak z hlediska instalace, tak distribuce a prodeje, protože snadno přístupná připojovací část a nová zásuvná komunikační jednotka Quick Module urychluje instalaci a konfi guraci. Kompaktní tvar střídače umožňuje montáž na libovolné místo a na velkém grafi ckém displeji jsou během provozu přehledně zobrazeny všechny informace. Také vysoká účinnost je jednou z mnoha předností nových střídačů Sunny Boy HF. 2

3 3

4 FLEXIBILNÍ PLÁNOVÁNÍ UNIVERZÁLNÍ MOŽNOSTI. INDIVIDUÁLNÍ POUŽITÍ. Požadujete větší flexibilitu při plánování? Zde je optimální řešení! Při plánování FV systému je třeba brát v úvahu mnoho hledisek. Výběr optimálního střídače bývá často složitý, protože jsou různé typy modulů, stanoviště a sklony střech. Problém někdy bývá v tom, že nekorespondují všechny požadované parametry a možnosti kombinace jsou omezené. Proto je často nutné přistoupit při plánování a dimenzování systému na kompromisy. Naši inženýři se zaměřili právě na tyto aspekty a přišli s řešením: novou řadou Sunny Boy HF. Řešení pro úspěch Ve fázi plánování nabízí Sunny Boy HF téměř neomezenou škálu možností. Díky velkému rozsahu vstupního napětí od 175 do 700 voltů stačí pro většinu konfi gurací dva stringy. Tak lze ušetřit nejen délky vodičů k modulům, ale také práci při instalaci a související náklady. Přesné nastavení Nový střídač Sunny Boy HF lze nabídnout se jmenovitým výkonem od 2 do 3 kilowattů, a to ve verzích Sunny Boy 2000HF, Sunny Boy 2500HF a Sunny Boy 3000HF. Zákazník tedy získá pro svůj domácí systém přesně odpovídající střídač. 4

5 Snadné uzemnění Uzemnění lze provést rychle a jednoduše pomocí zásuvného Plug-in Grounding modulu vše bez nutnosti demontáže krytu střídače. Polaritu určuje orientace zasunutí tohoto modulu. Tento nový, snadný způsob uzemnění umožňuje připojit nejrůznější technologie FV panelů počínaje krystalickými a konče tenkovrstvými moduly. 55

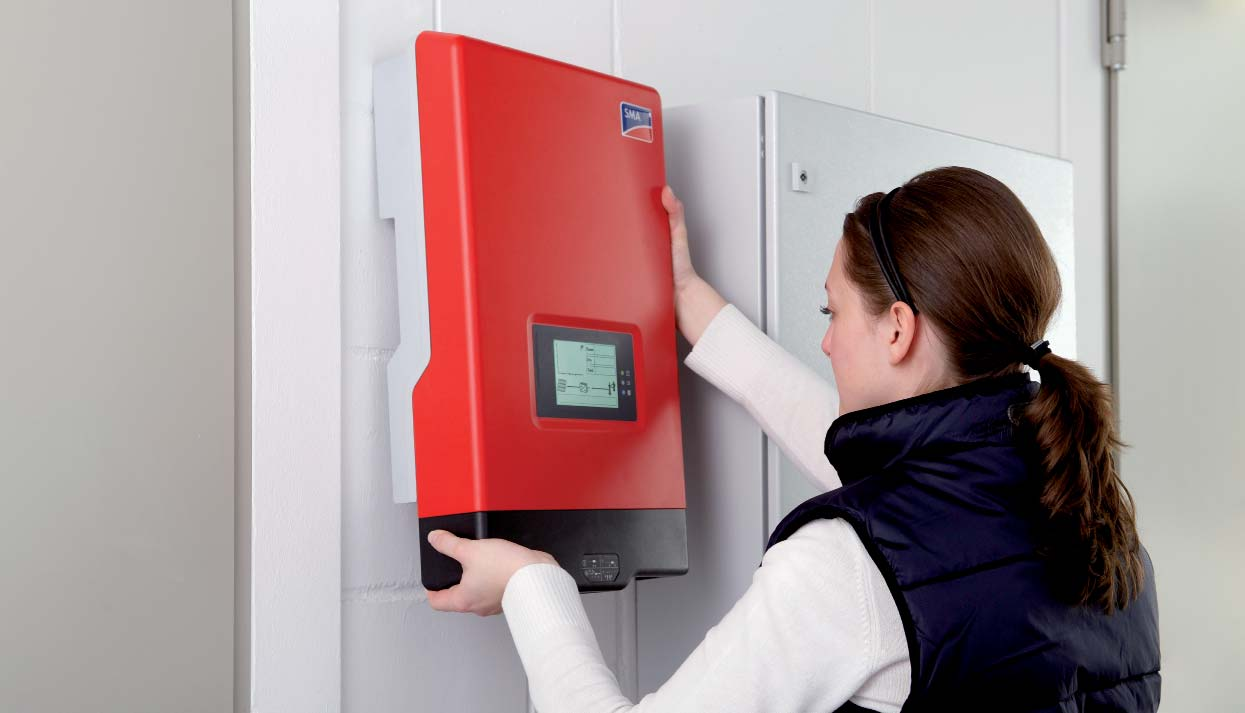

6 RYCHLÁ INSTALACE MAXIMÁLNÍ JEDNODUCHOST. VŠESTRANNÁ POUŽITELNOST. Požadujete snadnou instalaci? Snazší to být nemůže! Nový přístroj Sunny Boy HF má řadu vlastností, díky kterým se dá instalovat několika pohyby. Tím lze ušetřit čas a peníze. Vám i zákazníkům. Štíhlejší, lehčí, jednodušší Sunny Boy je teď štíhlejší a lehčí. Proto je manipulace s přístroji ještě snazší a bezpečnější, mimo jiné díky ergonomicky tvarovaným úchytům. Jednoduché ovládání Konfi gurace střídače je nebývale snadná: stačí vytáhnout integrovaný stejnosměrný zátěžový odpojovač ESS (Electronic Solar Switch) a máte přístup k připojovací části, nové zásuvné komunikační a konfi gurační jednotce Quick Module a modulu Plug-in Grounding. To vše bez demontáže krytu. Rychlejší připojení K rychlé a bezpečné instalaci slouží dobře přístupná připojovací část s moderním stejnosměrným konektorovým systémem SUNCLIX a konektory na straně střídavého napětí. Spolehlivě a bez nářadí Díky integrovaným konektorovým systémům můžete při instalaci přístrojů 6

7 nové řady Sunny Boy HF klidně odložit speciální nářadí. Všechno lze rychle a jednoduše provést ručně. Nastavení pro různé státy Dvěma otočnými přepínači lze při instalaci v zahraničí zvolit příslušný kód státu a zadat kdekoli odpovídající nastavení. Výrazné snížení nákladů díky použitelnosti přístrojů v různých zemích a zjednodušení logistiky jsou výhodou především v oblasti obchodu. Nastavení pro příslušný stát provádí instalační technik na místě při uvedení střídače do provozu. 7

8 VYŠŠÍ VÝNOS EFEKTIVITA JAKO ZÁKLAD. INOVACE PRO MAXIMÁLNÍ VÝKON. Požadují Vaši zákazníci maximální výnosnost? Klíčem není jen účinnost. Pro SMA je už samozřejmostí, že Vy a Vaši zákazníci můžete počítat s nejlepšími výsledky, které vycházejí z našich znalostí a zkušeností za téměř 30 let špičkového technologického vývoje. Také nová řada Sunny Boy je v tomto směru dalším výrazným krokem. Galvanicky oddělené střídače totiž dosahují maximálních výnosů ve své výkonové třídě, ale také využívají novinky jako OptiTrac a OptiCool. Maximální výnos, optimální zisk Pro Vaše zákazníky je efektivita všech prvků FV systému rozhodující. Kromě jiných veličin závisí na účinnosti střídače. Čím je vyšší, tím větší je fi nanční přínos pro zákazníka. A právě zde nastavuje Sunny Boy HF opět vyšší laťku. S účinností přes 96 procent patří mezi galvanicky oddělenými střídači k nejlepším. Pokrok díky novým technologiím Nestali bychom se technologickou špičkou v oblasti FV střídačů, kdybychom se stále nevěnovali jejich optimalizaci a zvyšování efektivity. Právě tyto otázky jsme řešili v souvislosti s oblačností a řízením teplot. 8

9 Slunečné vyhlídky - OptiTrac Pomocí metody MPP Tracking s názvem OptiTrac se každý přístroj Sunny Boy HF přizpůsobuje konkrétním podmínkám slunečního svitu, zvláště ve dnech s proměnlivou oblačností. Díky metodě OptiTrac rychle a přesně reaguje na změny hodnot slunečního svitu. Výsledkem je, že FV generátor dosahuje až o 1,5 procenta vyššího energetického výnosu, samozřejmě ke spokojenosti zákazníků. Plný výkon - OptiCool Inteligentní řízení teplot OptiCool zajišťuje, aby byl u střídače i při nepříznivých vlivech teplot zachován jmenovitý výkon napájení. Principem je chlazení součástí proudem vzduchu podél zadní stěny střídače. 9

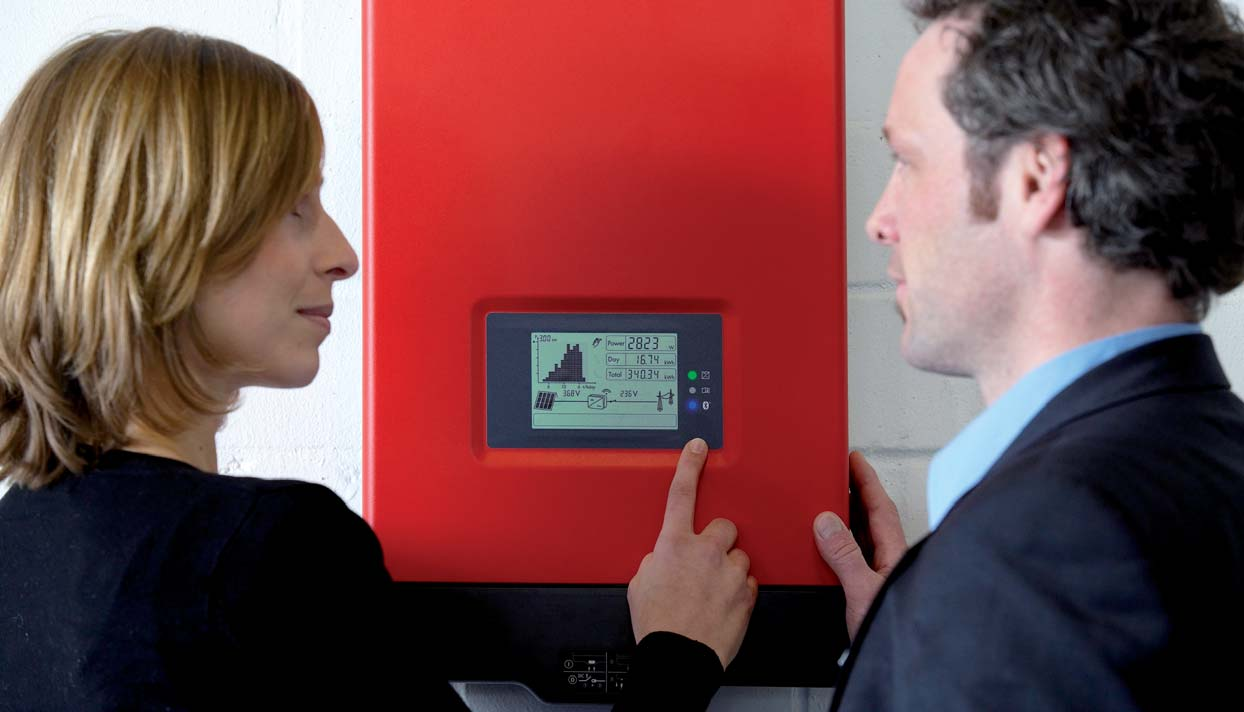

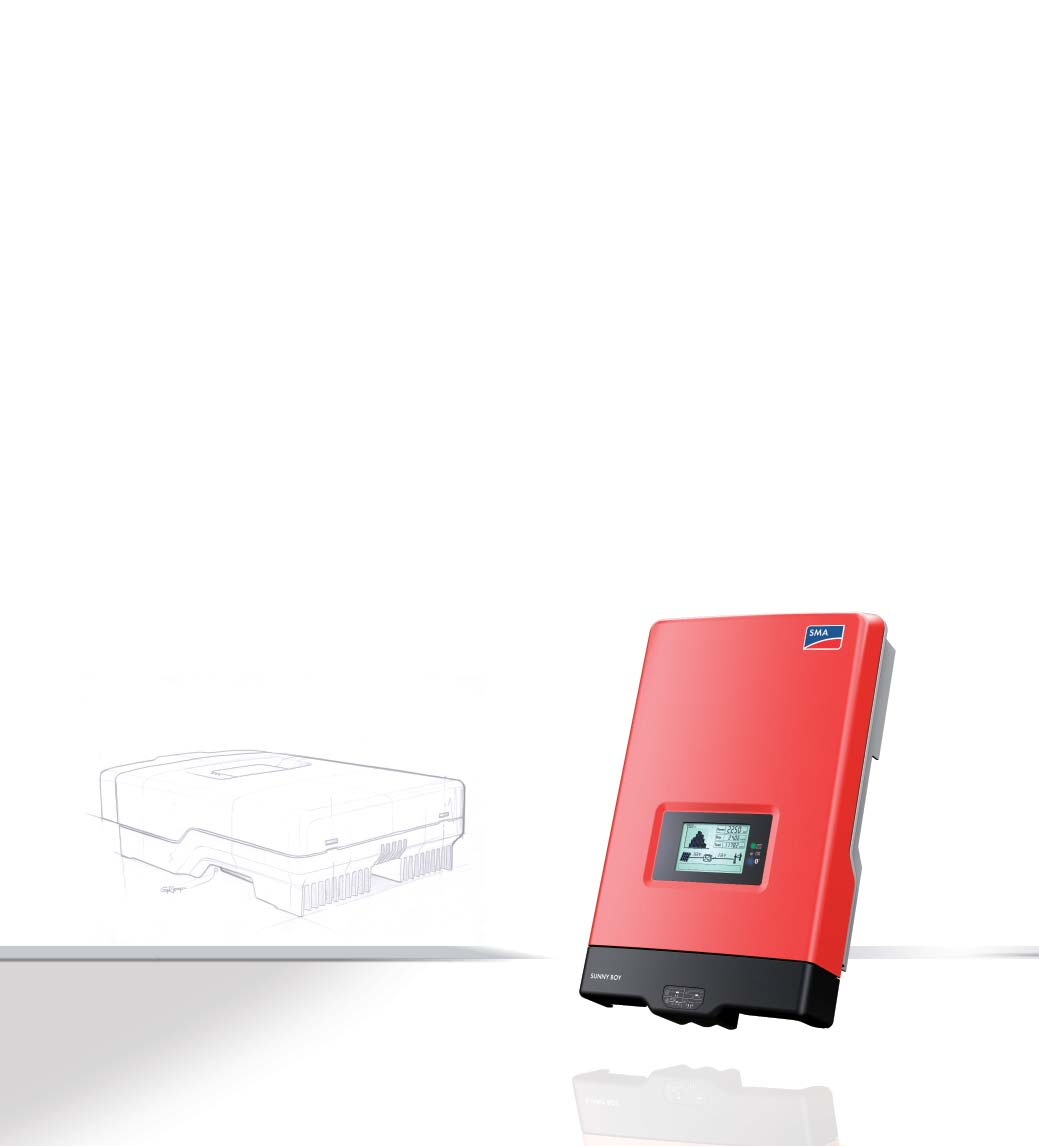

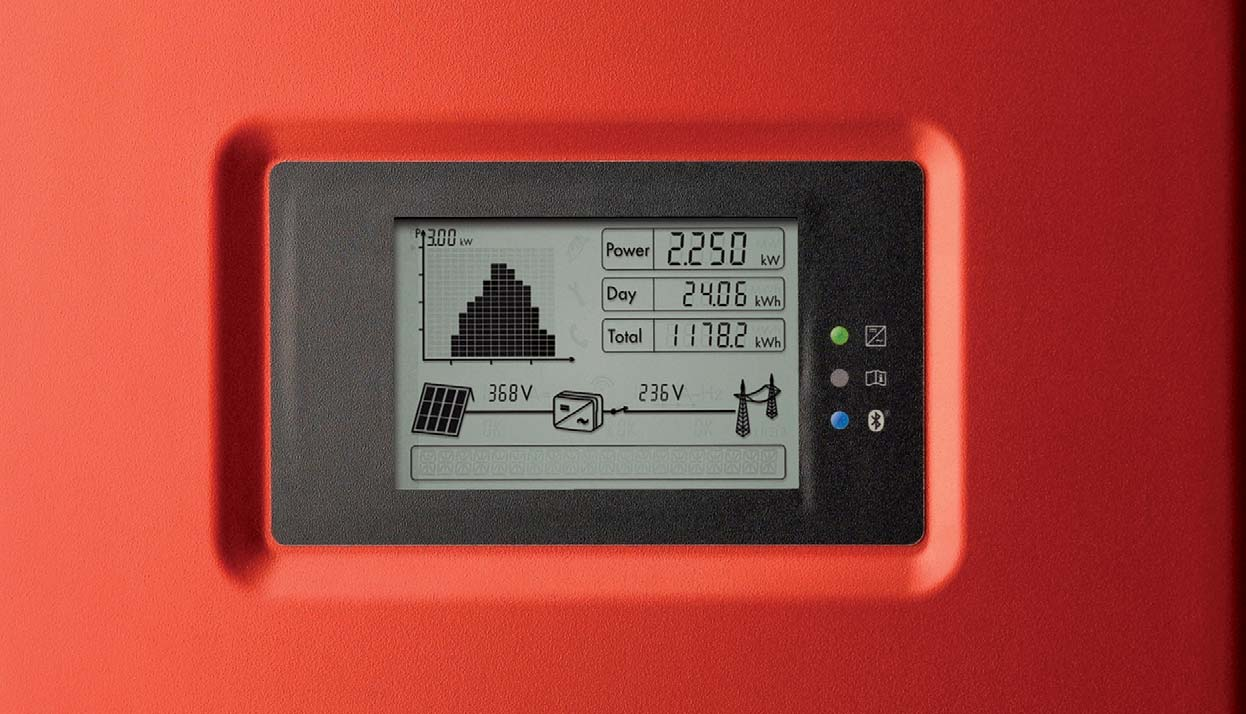

10 VÝJIMEČNÝ UŽIVATELSKÝ KOMFORT ELEGANTNÍ DESIGN. INTELIGENTNÍ TECHNOLOGIE. Chcete maximální komfort jako uživatel? Poslužte si! Atraktivita a jednoduchost: Nový přístroj Sunny Boy HF je svým elegantním designem, velkým grafi ckým displejem a rozhraním Bluetooth výrazně orientovaný na zákazníka. Má celou řadu předností, které jsou dostatečným důkazem. Skutečně atraktivní design Střídač je v současné době mnohem více než jen pouhé technické vybave- ní. Zákazníci totiž očekávají, že splní také jejich estetické požadavky. Nový štíhlý design střídače Sunny Boy je velmi atraktivní. A zároveň ho lze snadno nainstalovat i v omezeném prostoru. Stálý přehled Když chce zákazník sledovat provoz svého FV systému, mluví velký grafi cký displej jasnou řečí. Zobrazuje aktuální denní hodnoty a potřebné informace o systému pomocí textového řádku a jednoznačných symbolů. Je přehledný, příjemný a srozumitelný pro uživatele. 10

11 Bluetooth: bez kabelů, bez námahy Nový přístroj Sunny Boy samozřejmě používá osvědčenou bezdrátovou technologii Bluetooth. Rozhraní integrované ve střídači umožňuje bezdrátovou komunikaci v systému. Ušetří Vám i Vašim zákazníkům práci při instalaci a související náklady, protože ke sledování pomocí přístroje Sunny Beam nebo aplikace Sunny Explorer není třeba instalovat další kabeláž. 11

12 Důvody, které přesvědčí. Výhody, které se vyplatí. FV expert na tři: SMA Už téměř 30 let vyvíjíme a vyrábíme střídače pro fotovoltaické systémy. Jsme špičkou mezi světovými výrobci; sídlíme v Niestetalu u Kasselu a nabízíme kompletní škálu služeb. Od kilowattů až po megawatty. Od malých systémů až po obří projekty. V současné době máme více než pracovníků. Působíme na čtyřech kontinentech. Díky širokému spektru svých výrobků, moderní technice a spolehlivým službám zákazníkům nabízíme vždy nejlepší řešení. Maximální výnos, optimální zisk Čím vyšší je účinnost střídače ve Vašem systému, tím větší je energetický výnos. A právě zde nastavuje Sunny Boy HF opět vyšší laťku, protože s účinností přes 96 procent patří ve své výkonové třídě k nejlepším. Efektivitu zvyšují také použitá inovativní řešení: například metoda OptiTrac slouží k optimalizaci energetického výnosu za oblačného počasí a systém OptiCool zajišťuje maximální chlazení přístroje. Atraktivní design Vzhled technických zařízení nesmí být v současné době v rozporu s estetickými hledisky. Vytvořené štíhlé provedení je velmi pěkné na pohled a zároveň praktické. Stálý přehled Chcete sledovat provoz svého FV systému? Velký grafi cký displej mluví jasnou řečí. Jednoznačně a přehledně zobrazuje potřebné informace a data. Doplňující informace se zobrazují v textovém řádku. Bluetooth : bez kabelů, bez námahy Nový přístroj Sunny Boy používá osvědčenou bezdrátovou technologii Bluetooth. Ta umožňuje například bezdrátovou komunikaci pomocí přístroje Sunny Beam. Pokud používáte aplikaci Sunny Explorer v počítači s technologií Bluetooth, máte o systému dokonalý přehled. Máte dotazy? Nebo potřebujete více informací? Odborníci jsou Vám k dispozici. SB_HF-KCZ SMA a Sunny Boy jsou registrované ochranné známky společnosti SMA Solar Technology AG. Slovní a obrazové značky Bluetooth jsou registrované ochranné známky společnosti Bluetooth SIG, Inc. a veškeré jejich používání společností SMA Solar Technology AG je licencované.

13 PRO PROVOZOVATELE SYSTÉMU KOMPLETNÍ PŘEHLED VÁŠ SYSTÉM A INVESTICE - INFORMACE O SUNNY BOY HF Co můžete očekávat jako uživatel? Nový rozměr výroby elektrické energie z FV systémů! Střídač je technologicky nejdůležitější komponentou FV systému: Vyráběný stejnosměrný proud přeměňuje na střídavý proud odpovídající parametrům rozvodné sítě a funguje také jako inteligentní správce systému, který zajišťuje sledování výnosů, spolehlivou správu sítě a efektivní výrobu elektrické energie. Nový přístroj Sunny Boy HF je nejlepší ve své třídě: je investicí do budoucnosti s vynikající účinností. Inteligentní, ekonomický a ekologický.

14 Nová řada Sunny Boy HF Sunny Boy 2000HF Sunny Boy 2500HF Sunny Boy 3000HF Vstup (DC) Max. DC výkon (při cos ϕ=1) 2100 W 2600 W 3150 W Max. DC napětí 700 V 700 V 700 V Rozsah vstupního napětí, MPP sledovače 175 V 560 V 175 V 560 V 210 V 560 V Jmenovité DC napětí 530 V 530 V 530 V Min. DC napětí / spouštěcí napětí 175 V / 220 V 175 V / 220 V 175 V / 220 V Max. vstupní proud / každý string 12 A / 12 A 15 A / 15 A 15 A / 15 A Počet MPP sledovačů / počet stringů na MPP sledovač 1 / 2 1 / 2 1 / 2 Výstup (AC) Jmenovitý AC výkon (při 230 V, 50 Hz) 2000 W 2500 W 3000 W Max. AC výkon 2000 VA 2500 VA 3000 VA Jmenovité AC napětí, rozsah 220, 230, 240 V; V SMA Czech Republic s.r.o. Radlická 740/113d Praha 5 Česká republika Tel.: Info@SMA-Czech.com Sunny Family 2010/ , 230, 240 V; V 220, 230, 240 V; V Síťová frekvence AC, rozsah 50, 60 Hz; ± 4,5 Hz 50, 60 Hz; ± 4,5 Hz 50, 60 Hz; ± 4,5 Hz Max. výstupní proud 11,4 A 14,2 A 16 A Účiník (cos ϕ) Napájecí fáze / připojovací fáze 1 / 1 1 / 1 1 / 1 Účinnost Max. účinnost / Euro-Eta 96,3 % / 95,0 % 96, 3 % / 95,4 % 96,3 % / 95,5 % Ochranná zařízení Ochrana proti DC přepólování DC odpínač zátěže ESS (elektronický stejnosměrný odpínač) Odolnost proti zkratu Kontrola zemního spojení Kontrolní jednotka stavu sítě (SMA Grid Guard) Galvanické oddělení / proudový chránič citlivý na všechny druhy proudu / / / Třída ochrany / přepěťová kategorie I / III I / III I / III Všeobecné údaje Rozměry (Š / V / H) v mm 348 / 580 / / 580 / / 580 / 145 Hmotnost < 17 kg < 17 kg < 17 kg Rozsah provozní teploty 25 C +60 C 25 C +60 C 25 C +60 C Emise hluku, typická Vlastní spotřeba (noc) 0,8 W 0,8 W 0,8 W Topologie VF transformátor VF transformátor VF transformátor Způsob chlazení OptiCool OptiCool OptiCool Způsob ochrany elektroniky / připojovací části (podle IEC 60529) IP65/IP 54 IP65/IP 54 IP65/IP 54 Klimatická norma(podle IEC ) 4K4H 4K4H 4K4H Vybavení Připojení DC : SUNCLIX Připojení AC : šroubová svorka / konektor / pružinová svorka / / / / / / Grafický displej: textový řádek / grafika / / / Rozhraní: RS485 / Bluetooth / / / Záruka: 5 / 10 / 15 / 20 / 25 let / / / / / / / / / / / / Certifikáty a osvědčení (další na vyžádání) CE, VDE , DK 5940, RD 1663, G83/1-1, PPC, AS4777, EN 50438*, C10/C11, PPDS * Neplatí pro všechny národní přílohy k normě EN sériové vybavení volitelné vybavení není k dispozici Předběžné údaje, stav v březnu 2010 údaje pro jmenovité podmínky Typové označení SB 2000HF-30 SB 2500HF-30 SB 3000HF-30 Žádost o katalog zdarma: SB_HF-KCZ SMA a Sunny Boy jsou registrované ochranné známky společnosti SMA Solar Technology AG. Slovní a obrazové značky Bluetooth jsou registrované ochranné známky společnosti Bluetooth SIG, Inc. a veškeré jejich používání společností SMA Solar Technology AG je licencované.
