1 Série Powador XP. Centrální střídač se superlativy Powador XP100-HV XP350-HV TL

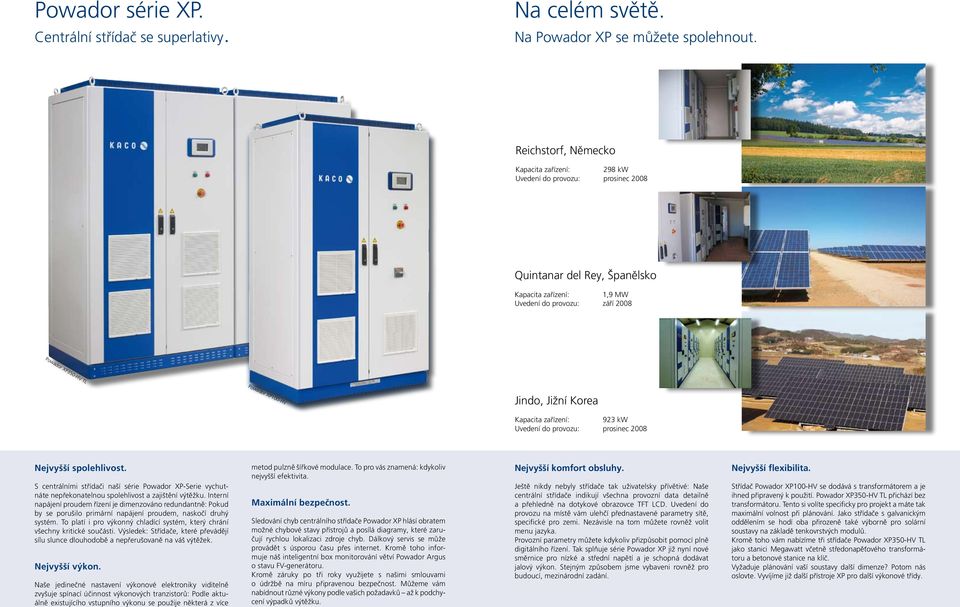

2 Powador série XP. Centrální střídač se superlativy. Na celém světě. Na Powador XP se můžete spolehnout. Reichstorf, Německo Kapacita zařízení: 298 kw Uvedení do provozu: prosinec 2008 Quintanar del Rey, Španělsko Kapacita zařízení: 1,9 MW Uvedení do provozu: září 2008 Powador XP350-HV TL Jindo, Jižní Korea Kapacita zařízení: 923 kw Uvedení do provozu: prosinec 2008 Nejvyšší spolehlivost. S centrálními střídači naší série Powador XP-Serie vychutnáte nepřekonatelnou spolehlivost a zajištění výtěžku. Interní napájení proudem řízení je dimenzováno redundantně: Pokud by se porušilo primární napájení proudem, naskočí druhý systém. To platí i pro výkonný chladící systém, který chrání všechny kritické součásti. Výsledek: Střídače, které převádějí sílu slunce dlouhodobě a nepřerušovaně na váš výtěžek. Nejvyšší výkon. Naše jedinečné nastavení výkonové elektroniky viditelně zvyšuje spínací účinnost výkonových tranzistorů: Podle aktuálně existujícího vstupního výkonu se použije některá z více metod pulzně šířkové modulace. To pro vás znamená: kdykoliv nejvyšší efektivita. Maximální bezpečnost. Sledování chyb centrálního střídače Powador XP hlásí obratem možné chybové stavy přístrojů a posílá diagramy, které zaručují rychlou lokalizaci zdroje chyb. Dálkový servis se může provádět s úsporou času přes internet. Kromě toho informuje náš inteligentní box monitorování větví Powador Argus o stavu FV-generátoru. Kromě záruky po tři roky využijete s našimi smlouvami o údržbě na míru připravenou bezpečnost. Můžeme vám nabídnout různé výkony podle vašich požadavků až k podchycení výpadků výtěžku. Nejvyšší komfort obsluhy. Ještě nikdy nebyly střídače tak uživatelsky přívětivé: Naše centrální střídače indikují všechna provozní data detailně a přehledně na dotykové obrazovce TFT LCD. Uvedení do provozu na místě vám ulehčí přednastavené parametry sítě, specifické pro zemi. Nezávisle na tom můžete rovněž volit menu jazyka. Provozní parametry můžete kdykoliv přizpůsobit pomocí plně digitálního řízení. Tak splňuje série Powador XP již nyní nové směrnice pro nízké a střední napětí a je schopná dodávat jalový výkon. Stejným způsobem jsme vybaveni rovněž pro budoucí, mezinárodní zadání. Nejvyšší flexibilita. Střídač se dodává s transformátorem a je ihned připravený k použití. Powador XP350-HV TL přichází bez transformátoru. Tento si volíte specificky pro projekt a máte tak maximální volnost při plánování. Jako střídače s galvanickým oddělením se hodí oba přirozeně také výborně pro solární soustavy na základě tenkovrstvých modulů. Kromě toho vám nabízíme tři střídače Powador XP350-HV TL jako stanici Megawatt včetně středonapěťového transformátoru a betonové stanice na klíč. Vyžaduje plánování vaší soustavy další dimenze? Potom nás oslovte. Vyvíjíme již další přístroje XP pro další výkonové třídy.

3 Jedinečné. Tyto přednosti najdete výlučně u KACO. Powador XP350-HV TL Redundantní napájení proudem Maximální zabezpečení proti výpadku pomocí systémů back up pro napájení proudem a chladící systém Trojnásobná pulzně šířková modulace Optimální výtěžek energie v každé dílčí oblasti zatížení Zcela digitální řízení Vždy nejpokročilejší díky pohodlnému dálkovému přizpůsobení provozních parametrů Nejvyšší stupně účinnosti Maximální efektivita až 98,2 % při přeměně ze stejnosměrného na střídavý proud Celosvětové použití Jednoduché a rychlé uvedení do provozu přednastavenými síťovými parametry podle požadavku země montáže Dotykový barevný displej Přehledná indikace všech provozních dat Volně volitelný jazyk menu Sledování chyb Přímé hlášení nezvyklých provozních stavů nepřetržitým sledováním Dálkový servis cestou Internetu z jakéhokoliv místa na světě

4 Jedním pohledem. Technické údaje a Powador XP350-HV TL. Inteligentní. Boxy pro monitorování větví Powador Argus 16S a 24S. Elektrické údaje XP100-HV XP350-HV TL Vstupní veličiny Výkon FV generátoru max. 110 kw 385 kw Oblast MPP 450 V 800 V 450 V 830 V Volnoběžné napětí 950 V 1000 V Vstupní proud max. 235 A 856 A Zvlnění napětí < 3 % < 3 % Zvlnění proudu < 4 % < 4 % Výstupní hodnoty Jmenovitý výkon 100 kw 350 kw Síťové napětí podle požadavků specifických pro jednotlivé země podle požadavků specifických pro jednotlivé země Výstupní napětí k externímu - 3 x 290 V (+/- 10 %) * transformátoru Jmenovitá frekvence 50 Hz / 60 Hz 50 Hz / 60 Hz Jmenovitý proud 153 A 697 A Činitel zkreslení < 3 % při jmenovitém výkonu < 3 % při jmenovitém výkonu cos fí 0,90 indukčně... 0,90 kapacitně 0,90 indukčně... 0,90 kapacitně Obecné elektrické údaje Stupeň účinnosti max. 97,1 % 98,2 % Stupeň účinnosti evrop. 96,5 % 97,8 % Vlastní spotřeba < 1 % při jmenovitém výkonu < 1 % při jmenovitém výkonu Vlastní spotřeba: Pohotovostní režim < 40 W < 100 W Napájení pomocným napětím 230 V 230 V Sledování sítě podle VDEW podle VDEW Mechanické údaje Indikace TFT-LCD dotyková obrazovka TFT-LCD dotyková obrazovka Rozhraní RS485 / Ethernet / USB 4 x analogový vstup 1 x digitální vstup / 1 x S0-vstup 1 x digitální výstup / 1 x S0-výstup Karta SD RS485 / Ethernet / USB 4 x analogový vstup 1 x digitální vstup / 1 x S0-vstup 1 x digitální výstup / 1 x S0-výstup Karta SD Teplota okolí -20 C C -20 C C Chlazení Ventilátor (max m³/h) Ventilátor (max m³/h) Druh ochrany IP21 IP21 Emise hluku < 70 db (A) < 70 db (A) EMC podle EN / EN podle EN / EN Shoda CE ano ano V x Š x H 2120 x 1200 x 920 mm 2110 x x 850 mm Hmotnost 1120 kg 1430 kg Volitelně: Uzemňovací sada. K provozu s moduly citlivými na napětí se doporučuje uzemnění solárního generátoru. K tomu připojte plusový a minusový pól (dodržujte doporučení výrobce modulu!) přes pojistku (GFDI) na zem. Objednejte si k tomu naši volitelnou uzemňovací sadu XP ground. Text a vyobrazení odpovídají technickému stavu při tisku. Technické změny jsou vyhrazeny. Za tiskové chyby nepřebíráme odpovědnost. Podle nastavené verze země budou dodrženy pro zemi specifické normy a směrnice. * Přístroj musí být provozován s přídavným příslušně dimenzovaným transformátorem. Technické údaje Elektrické údaje Argus 16S Argus 24S Vstupní napětí max V V Proud větve na 1 vstup max. 16 A 16 A Počet DC vstupů Hodnota jištění 12 A* 12 A* Výstupní proud max. 256 A 384 A Napájení pomocným napětím 24 V DC** 24 V DC** Příkon proudu 275 ma 350 ma Rozhraní RS485 RS485 Svodič přepětí DC Typ 2 / II Typ 2 / II Přípoje Připojení větve + Připojení větve - DC přípojka ke střídači RS485 a napájení pomocného napětí Uzemnění Šroubové svorky do max. 16 mm² Pružinové svorky do max.16 mm² Svorníkové svorky 240 mm² M12 Přípojka do 240 mm² Kabelové šroubení M50 Pružinové svorky do max. 2,5 mm² Kabelové šroubení M20/25 Svorka ochranného vodiče do 16 mm² Kabelové šroubení M20 Přo připojení velkých solárních polí na náš centrální střídač doporučujeme použít inteligentní přípojnou skříň generátoru (PSG) náš box pro monitorování větví Powador Argus. Ve variantách 16S a 24S je ideálním průvodcem pro centrální střídače série Powador XP. Dovoluje detailní kontrolu FV generátoru, jsou identifikovány poruchy a přímo vyhodnocovány přes Powador prolog. Samozřejmě včetně jištění větví a ochrany proti přepětí. Vlivem dlouhých drah kabelů u soustav s centrálními střídači ve větším výkonovém rozsahu se podle zkušeností silně mění rozměry DC vedení. Integrované svorníkové svorky nabízejí univerzální možnosti připojení pro různé průměry kabelů, komunikační vedení se připojuje pomocí pružinových svorek. Všechny kabely jsou zaváděny ze spodní strany, aby nemohla vnikat ani při nedbalé montáži vlhkost nebo nečistota. V pouzdru z ušlechtilé oceli těsné vůči vodě a prachu (IP56) je chráněn Powador Argus po dobu životnosti před působením vlivů povětrnosti. Nadto slouží pouzdro protipožární ochraně. Šroubové svorky do max. 16 mm² Pružinové svorky do max.16 mm² Svorníkové svorky 240 mm² M12 Přípojka do 240 mm² Kabelové šroubení M50 Pružinové svorky do max. 2,5 mm² Kabelové šroubení M20/25 Svorka ochranného vodiče do 16 mm² Kabelové šroubení M20 Mechanické údaje Přípustná teplota okolí -25 C C -25 C C Rel. vlhkost vzduchu 15 % % 15 % % (nekondenzuje) Druh ochrany podle EN IP56 IP56 V x Š x H cca 800 x 600 x 300 mm cca 800 x 600 x 300 mm Hmotnost cca 38 kg cca 40 kg Text a vyobrazení odpovídají technickému stavu při tisku. Technické změny jsou vyhrazeny. Za tiskové chyby nepřebíráme odpovědnost. * Jiné jištění na vyžádání. ** Je zapotřebí externí síťová část.

5 CS XP350-HV TL XP350-HV TL Váš prodejce v místě info@acrosun.sk Carl-Zeiss-Straße Neckarsulm Germany Fon Fax info@kaco-newenergy.de
