Popis stavby. Z hlediska požární bezpečnosti staveb je objekt řešen podle ČSN a norem navazujících.

Transkript

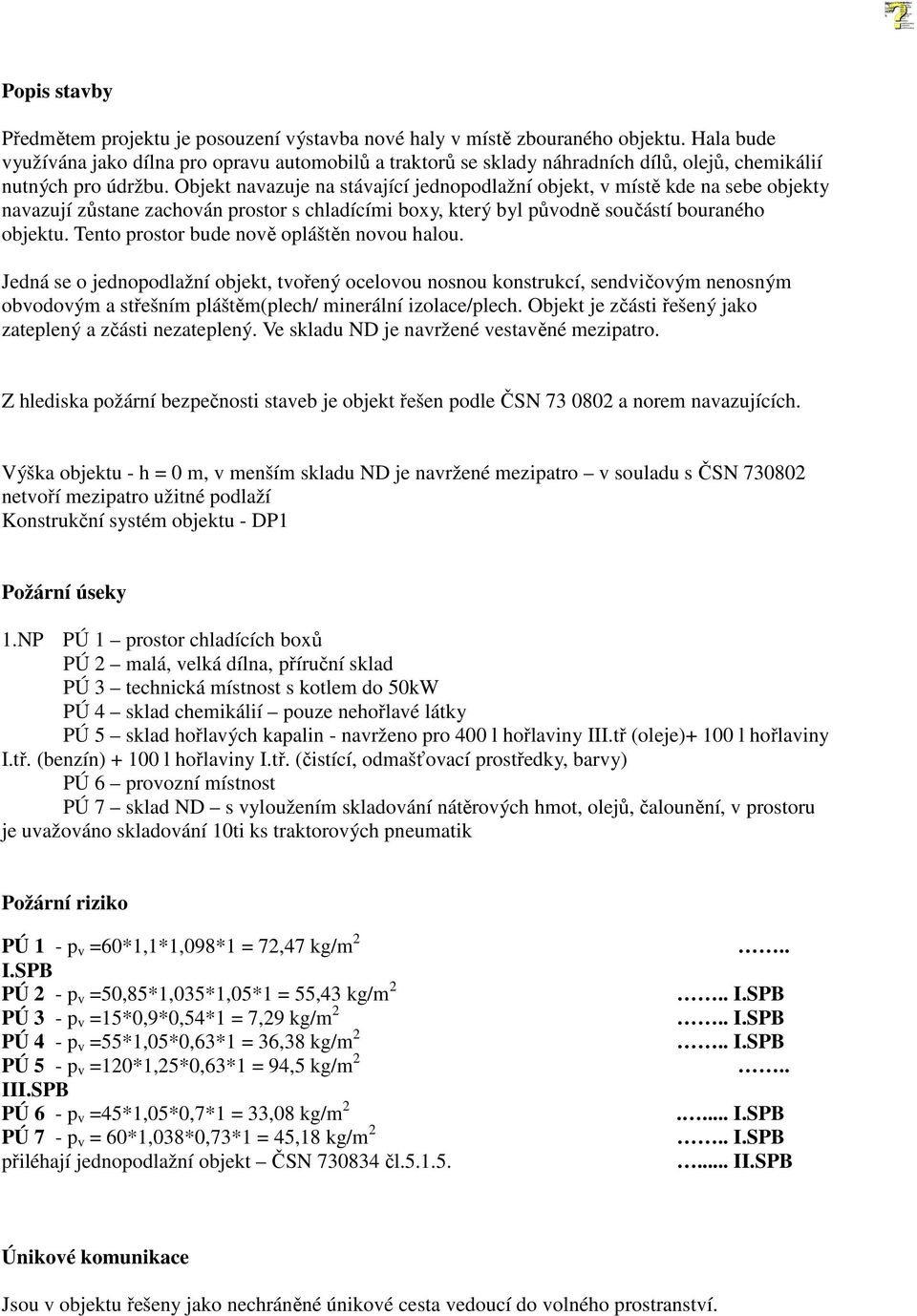

1 Popis stavby Předmětem projektu je posouzení výstavba nové haly v místě zbouraného objektu. Hala bude využívána jako dílna pro opravu automobilů a traktorů se sklady náhradních dílů, olejů, chemikálií nutných pro údržbu. Objekt navazuje na stávající jednopodlažní objekt, v místě kde na sebe objekty navazují zůstane zachován prostor s chladícími boxy, který byl původně součástí bouraného objektu. Tento prostor bude nově opláštěn novou halou. Jedná se o jednopodlažní objekt, tvořený ocelovou nosnou konstrukcí, sendvičovým nenosným obvodovým a střešním pláštěm(plech/ minerální izolace/plech. Objekt je zčásti řešený jako zateplený a zčásti nezateplený. Ve skladu ND je navržené vestavěné mezipatro. Z hlediska požární bezpečnosti staveb je objekt řešen podle ČSN a norem navazujících. Výška objektu - h = 0 m, v menším skladu ND je navržené mezipatro v souladu s ČSN netvoří mezipatro užitné podlaží Konstrukční systém objektu - DP1 Požární úseky 1.NP PÚ 1 prostor chladících boxů PÚ 2 malá, velká dílna, příruční sklad PÚ 3 technická místnost s kotlem do 50kW PÚ 4 sklad chemikálií pouze nehořlavé látky PÚ 5 sklad hořlavých kapalin - navrženo pro 400 l hořlaviny III.tř (oleje)+ 100 l hořlaviny I.tř. (benzín) l hořlaviny I.tř. (čistící, odmašťovací prostředky, barvy) PÚ 6 provozní místnost PÚ 7 sklad ND s vyloužením skladování nátěrových hmot, olejů, čalounění, v prostoru je uvažováno skladování 10ti ks traktorových pneumatik Požární riziko PÚ 1 - p v =60*1,1*1,098*1 = 72,47 kg/m 2.. I.SPB PÚ 2 - p v =50,85*1,035*1,05*1 = 55,43 kg/m 2.. I.SPB PÚ 3 - p v =15*0,9*0,54*1 = 7,29 kg/m 2.. I.SPB PÚ 4 - p v =55*1,05*0,63*1 = 36,38 kg/m 2.. I.SPB PÚ 5 - p v =120*1,25*0,63*1 = 94,5 kg/m 2.. III.SPB PÚ 6 - p v =45*1,05*0,7*1 = 33,08 kg/m I.SPB PÚ 7 - p v = 60*1,038*0,73*1 = 45,18 kg/m 2.. I.SPB přiléhají jednopodlažní objekt ČSN čl II.SPB Únikové komunikace Jsou v objektu řešeny jako nechráněné únikové cesta vedoucí do volného prostranství.

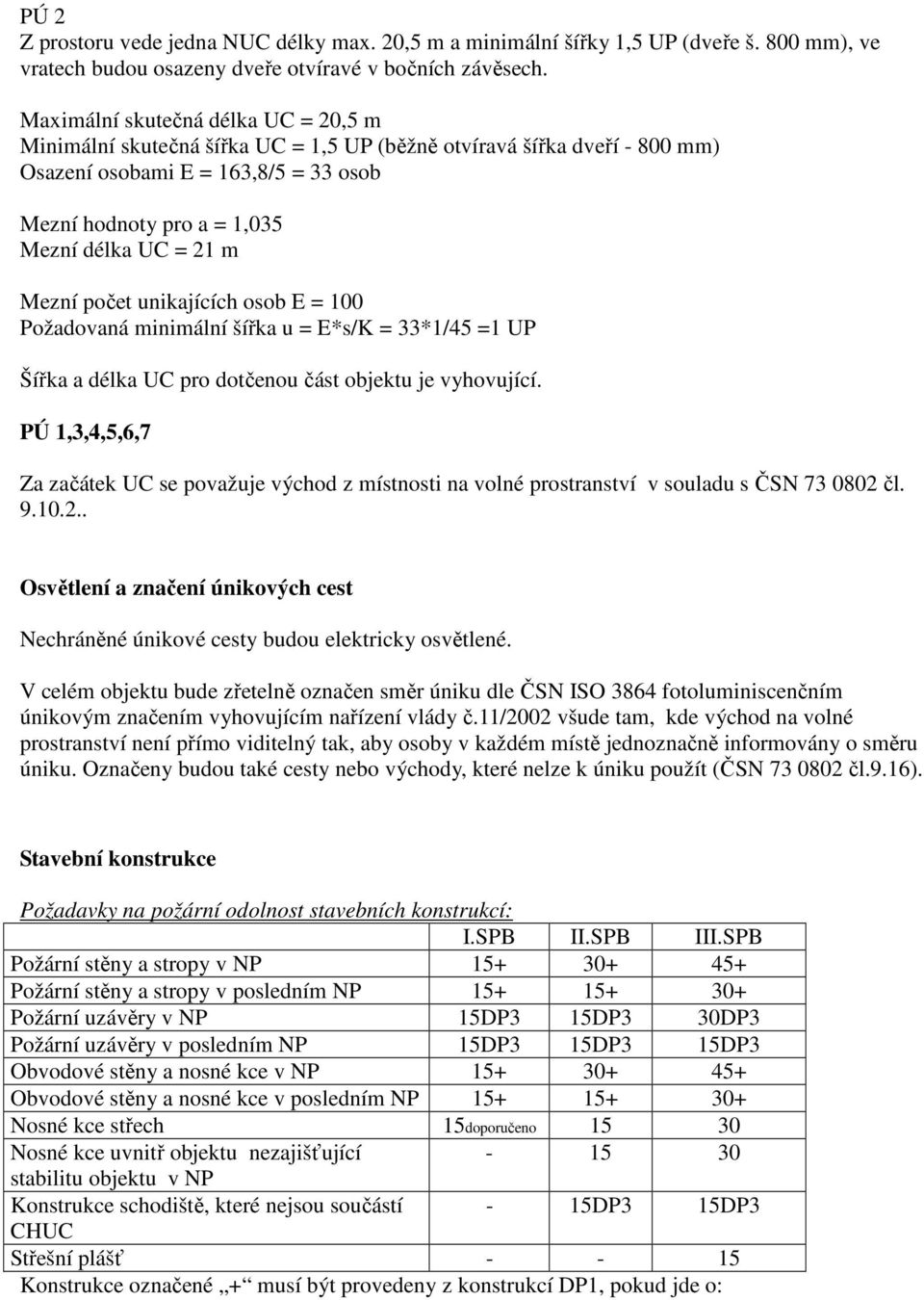

2 PÚ 2 Z prostoru vede jedna NUC délky max. 20,5 m a minimální šířky 1,5 UP (dveře š. 800 mm), ve vratech budou osazeny dveře otvíravé v bočních závěsech. Maximální skutečná délka UC = 20,5 m Minimální skutečná šířka UC = 1,5 UP (běžně otvíravá šířka dveří mm) Osazení osobami E = 163,8/5 = 33 osob Mezní hodnoty pro a = 1,035 Mezní délka UC = 21 m Mezní počet unikajících osob E = 100 Požadovaná minimální šířka u = E*s/K = 33*1/45 =1 UP Šířka a délka UC pro dotčenou část objektu je vyhovující. PÚ 1,3,4,5,6,7 Za začátek UC se považuje východ z místnosti na volné prostranství v souladu s ČSN čl Osvětlení a značení únikových cest Nechráněné únikové cesty budou elektricky osvětlené. V celém objektu bude zřetelně označen směr úniku dle ČSN ISO 3864 fotoluminiscenčním únikovým značením vyhovujícím nařízení vlády č.11/2002 všude tam, kde východ na volné prostranství není přímo viditelný tak, aby osoby v každém místě jednoznačně informovány o směru úniku. Označeny budou také cesty nebo východy, které nelze k úniku použít (ČSN čl.9.16). Stavební konstrukce Požadavky na požární odolnost stavebních konstrukcí: I.SPB II.SPB III.SPB Požární stěny a stropy v NP Požární stěny a stropy v posledním NP Požární uzávěry v NP 15DP3 15DP3 30DP3 Požární uzávěry v posledním NP 15DP3 15DP3 15DP3 Obvodové stěny a nosné kce v NP Obvodové stěny a nosné kce v posledním NP Nosné kce střech 15doporučeno Nosné kce uvnitř objektu nezajišťující stabilitu objektu v NP Konstrukce schodiště, které nejsou součástí - 15DP3 15DP3 CHUC Střešní plášť Konstrukce označené + musí být provedeny z konstrukcí DP1, pokud jde o:

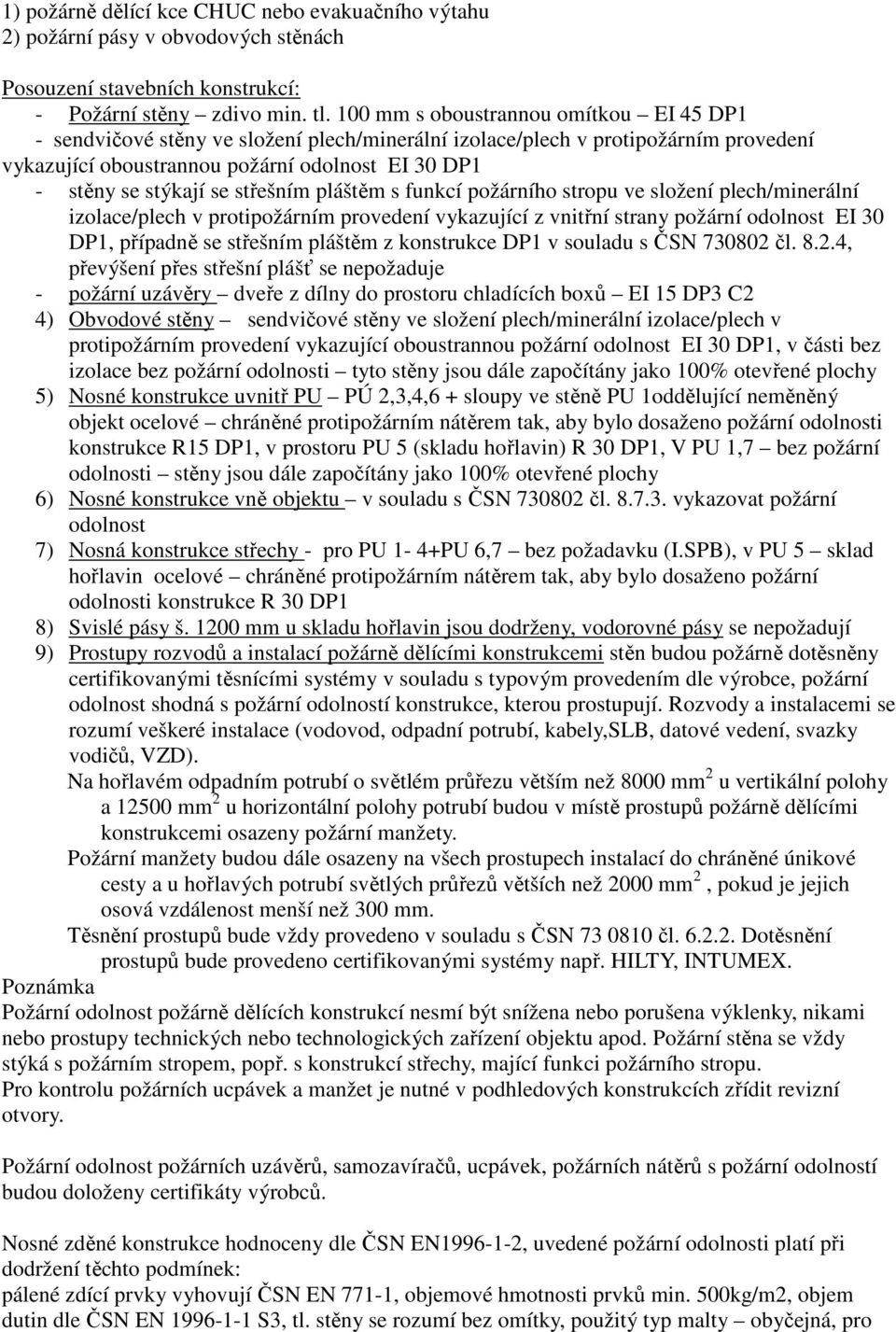

3 1) požárně dělící kce CHUC nebo evakuačního výtahu 2) požární pásy v obvodových stěnách Posouzení stavebních konstrukcí: - Požární stěny zdivo min. tl. 100 mm s oboustrannou omítkou EI 45 DP1 - sendvičové stěny ve složení plech/minerální izolace/plech v protipožárním provedení vykazující oboustrannou požární odolnost EI 30 DP1 - stěny se stýkají se střešním pláštěm s funkcí požárního stropu ve složení plech/minerální izolace/plech v protipožárním provedení vykazující z vnitřní strany požární odolnost EI 30 DP1, případně se střešním pláštěm z konstrukce DP1 v souladu s ČSN čl , převýšení přes střešní plášť se nepožaduje - požární uzávěry dveře z dílny do prostoru chladících boxů EI 15 DP3 C2 4) Obvodové stěny sendvičové stěny ve složení plech/minerální izolace/plech v protipožárním provedení vykazující oboustrannou požární odolnost EI 30 DP1, v části bez izolace bez požární odolnosti tyto stěny jsou dále započítány jako 100% otevřené plochy 5) Nosné konstrukce uvnitř PU PÚ 2,3,4,6 + sloupy ve stěně PU 1oddělující neměněný objekt ocelové chráněné protipožárním nátěrem tak, aby bylo dosaženo požární odolnosti konstrukce R15 DP1, v prostoru PU 5 (skladu hořlavin) R 30 DP1, V PU 1,7 bez požární odolnosti stěny jsou dále započítány jako 100% otevřené plochy 6) Nosné konstrukce vně objektu v souladu s ČSN čl vykazovat požární odolnost 7) Nosná konstrukce střechy - pro PU 1-4+PU 6,7 bez požadavku (I.SPB), v PU 5 sklad hořlavin ocelové chráněné protipožárním nátěrem tak, aby bylo dosaženo požární odolnosti konstrukce R 30 DP1 8) Svislé pásy š mm u skladu hořlavin jsou dodrženy, vodorovné pásy se nepožadují 9) Prostupy rozvodů a instalací požárně dělícími konstrukcemi stěn budou požárně dotěsněny certifikovanými těsnícími systémy v souladu s typovým provedením dle výrobce, požární odolnost shodná s požární odolností konstrukce, kterou prostupují. Rozvody a instalacemi se rozumí veškeré instalace (vodovod, odpadní potrubí, kabely,slb, datové vedení, svazky vodičů, VZD). Na hořlavém odpadním potrubí o světlém průřezu větším než 8000 mm 2 u vertikální polohy a mm 2 u horizontální polohy potrubí budou v místě prostupů požárně dělícími konstrukcemi osazeny požární manžety. Požární manžety budou dále osazeny na všech prostupech instalací do chráněné únikové cesty a u hořlavých potrubí světlých průřezů větších než 2000 mm 2, pokud je jejich osová vzdálenost menší než 300 mm. Těsnění prostupů bude vždy provedeno v souladu s ČSN čl Dotěsnění prostupů bude provedeno certifikovanými systémy např. HILTY, INTUMEX. Poznámka Požární odolnost požárně dělících konstrukcí nesmí být snížena nebo porušena výklenky, nikami nebo prostupy technických nebo technologických zařízení objektu apod. Požární stěna se vždy stýká s požárním stropem, popř. s konstrukcí střechy, mající funkci požárního stropu. Pro kontrolu požárních ucpávek a manžet je nutné v podhledových konstrukcích zřídit revizní otvory. Požární odolnost požárních uzávěrů, samozavíračů, ucpávek, požárních nátěrů s požární odolností budou doloženy certifikáty výrobců. Nosné zděné konstrukce hodnoceny dle ČSN EN , uvedené požární odolnosti platí při dodržení těchto podmínek: pálené zdící prvky vyhovují ČSN EN 771-1, objemové hmotnosti prvků min. 500kg/m2, objem dutin dle ČSN EN S3, tl. stěny se rozumí bez omítky, použitý typ malty obyčejná, pro

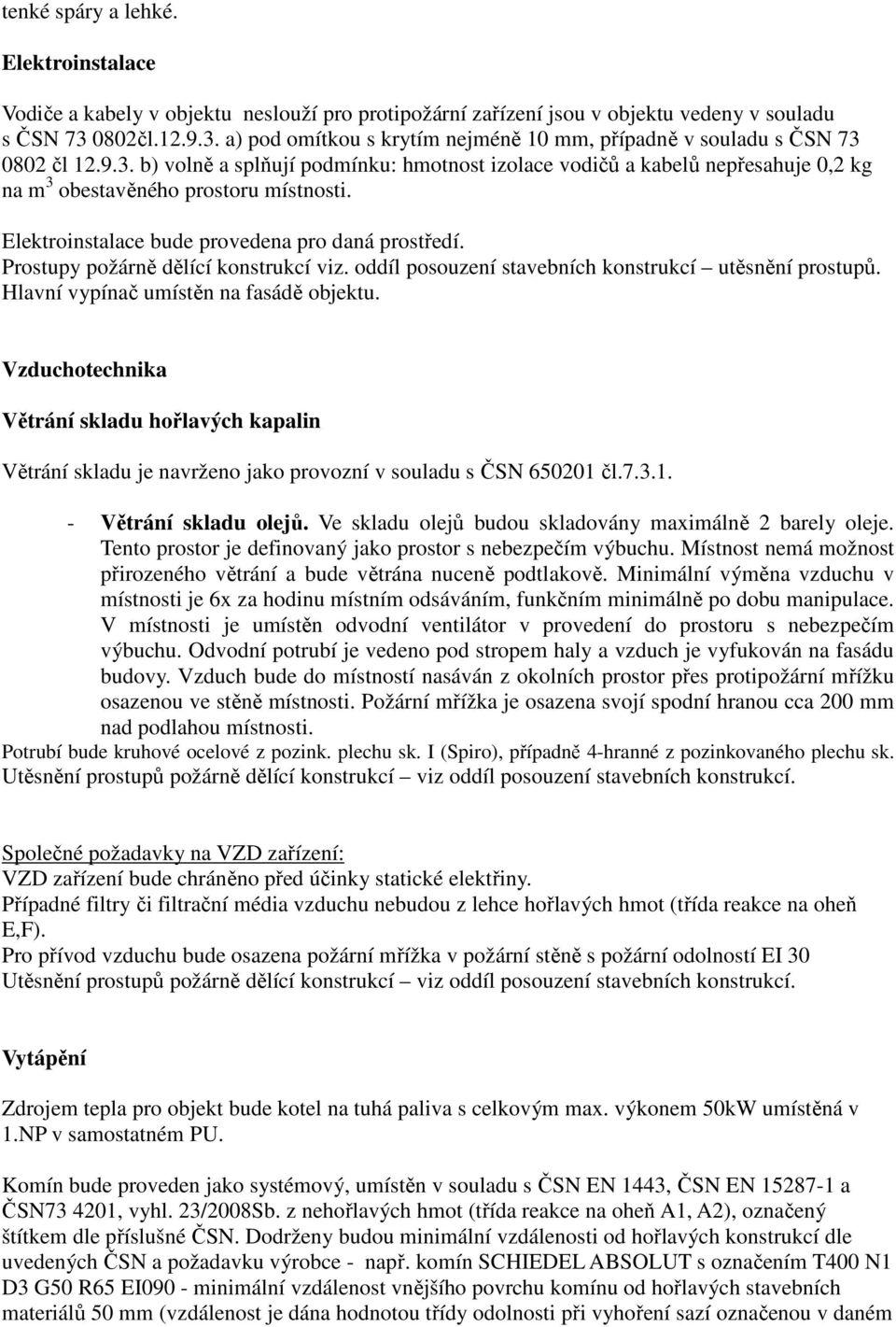

4 tenké spáry a lehké. Elektroinstalace Vodiče a kabely v objektu neslouží pro protipožární zařízení jsou v objektu vedeny v souladu s ČSN čl a) pod omítkou s krytím nejméně 10 mm, případně v souladu s ČSN čl b) volně a splňují podmínku: hmotnost izolace vodičů a kabelů nepřesahuje 0,2 kg na m 3 obestavěného prostoru místnosti. Elektroinstalace bude provedena pro daná prostředí. Prostupy požárně dělící konstrukcí viz. oddíl posouzení stavebních konstrukcí utěsnění prostupů. Hlavní vypínač umístěn na fasádě objektu. Vzduchotechnika Větrání skladu hořlavých kapalin Větrání skladu je navrženo jako provozní v souladu s ČSN čl Větrání skladu olejů. Ve skladu olejů budou skladovány maximálně 2 barely oleje. Tento prostor je definovaný jako prostor s nebezpečím výbuchu. Místnost nemá možnost přirozeného větrání a bude větrána nuceně podtlakově. Minimální výměna vzduchu v místnosti je 6x za hodinu místním odsáváním, funkčním minimálně po dobu manipulace. V místnosti je umístěn odvodní ventilátor v provedení do prostoru s nebezpečím výbuchu. Odvodní potrubí je vedeno pod stropem haly a vzduch je vyfukován na fasádu budovy. Vzduch bude do místností nasáván z okolních prostor přes protipožární mřížku osazenou ve stěně místnosti. Požární mřížka je osazena svojí spodní hranou cca 200 mm nad podlahou místnosti. Potrubí bude kruhové ocelové z pozink. plechu sk. I (Spiro), případně 4-hranné z pozinkovaného plechu sk. Utěsnění prostupů požárně dělící konstrukcí viz oddíl posouzení stavebních konstrukcí. Společné požadavky na VZD zařízení: VZD zařízení bude chráněno před účinky statické elektřiny. Případné filtry či filtrační média vzduchu nebudou z lehce hořlavých hmot (třída reakce na oheň E,F). Pro přívod vzduchu bude osazena požární mřížka v požární stěně s požární odolností EI 30 Utěsnění prostupů požárně dělící konstrukcí viz oddíl posouzení stavebních konstrukcí. Vytápění Zdrojem tepla pro objekt bude kotel na tuhá paliva s celkovým max. výkonem 50kW umístěná v 1.NP v samostatném PU. Komín bude proveden jako systémový, umístěn v souladu s ČSN EN 1443, ČSN EN a ČSN , vyhl. 23/2008Sb. z nehořlavých hmot (třída reakce na oheň A1, A2), označený štítkem dle příslušné ČSN. Dodrženy budou minimální vzdálenosti od hořlavých konstrukcí dle uvedených ČSN a požadavku výrobce - např. komín SCHIEDEL ABSOLUT s označením T400 N1 D3 G50 R65 EI090 - minimální vzdálenost vnějšího povrchu komínu od hořlavých stavebních materiálů 50 mm (vzdálenost je dána hodnotou třídy odolnosti při vyhoření sazí označenou v daném

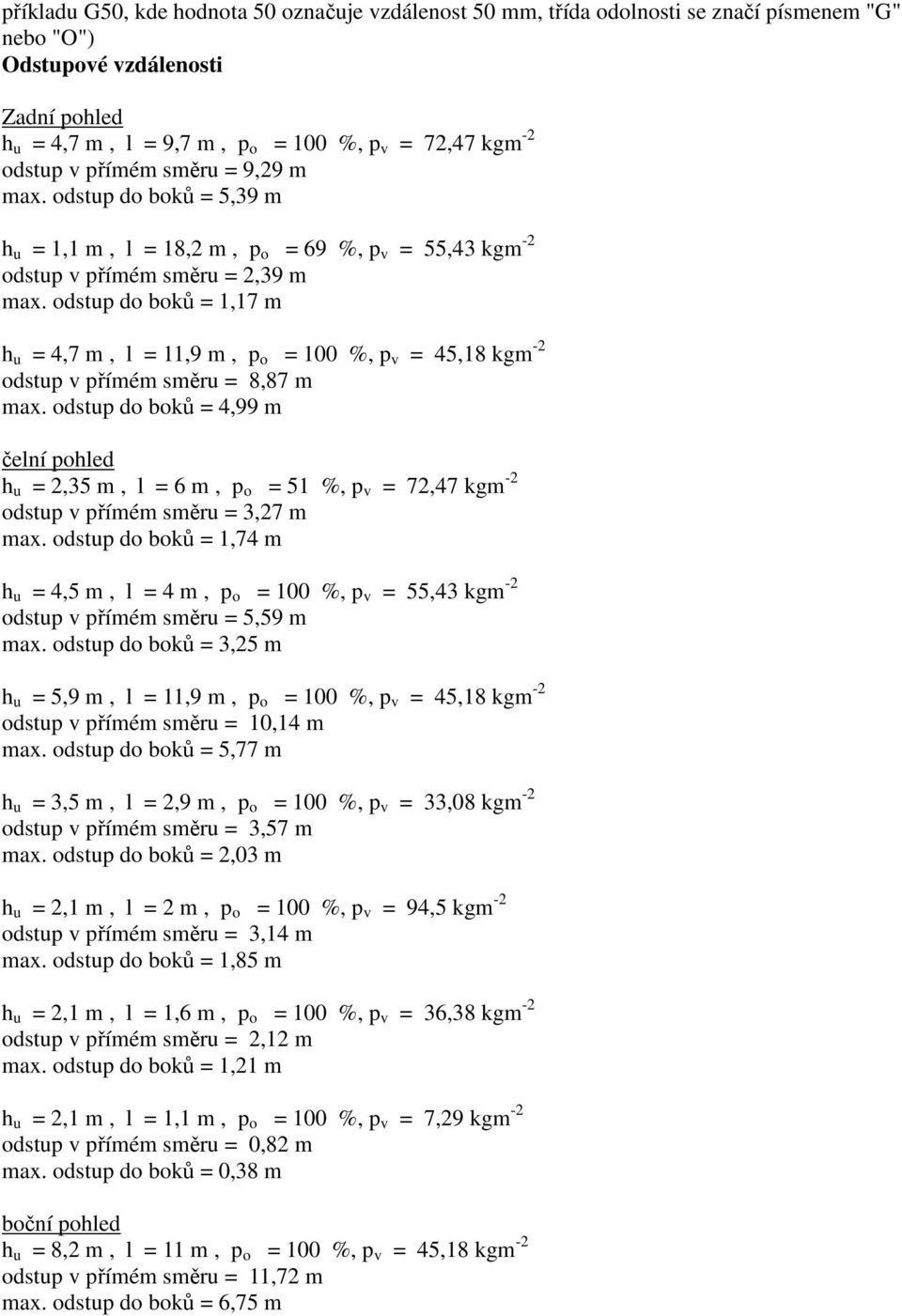

5 příkladu G50, kde hodnota 50 označuje vzdálenost 50 mm, třída odolnosti se značí písmenem "G" nebo "O") Odstupové vzdálenosti Zadní pohled h u = 4,7 m, l = 9,7 m, p o = 100 %, p v = 72,47 kgm -2 odstup v přímém směru = 9,29 m max. odstup do boků = 5,39 m h u = 1,1 m, l = 18,2 m, p o = 69 %, p v = 55,43 kgm -2 odstup v přímém směru = 2,39 m max. odstup do boků = 1,17 m h u = 4,7 m, l = 11,9 m, p o = 100 %, p v = 45,18 kgm -2 odstup v přímém směru = 8,87 m max. odstup do boků = 4,99 m čelní pohled h u = 2,35 m, l = 6 m, p o = 51 %, p v = 72,47 kgm -2 odstup v přímém směru = 3,27 m max. odstup do boků = 1,74 m h u = 4,5 m, l = 4 m, p o = 100 %, p v = 55,43 kgm -2 odstup v přímém směru = 5,59 m max. odstup do boků = 3,25 m h u = 5,9 m, l = 11,9 m, p o = 100 %, p v = 45,18 kgm -2 odstup v přímém směru = 10,14 m max. odstup do boků = 5,77 m h u = 3,5 m, l = 2,9 m, p o = 100 %, p v = 33,08 kgm -2 odstup v přímém směru = 3,57 m max. odstup do boků = 2,03 m h u = 2,1 m, l = 2 m, p o = 100 %, p v = 94,5 kgm -2 odstup v přímém směru = 3,14 m max. odstup do boků = 1,85 m h u = 2,1 m, l = 1,6 m, p o = 100 %, p v = 36,38 kgm -2 odstup v přímém směru = 2,12 m max. odstup do boků = 1,21 m h u = 2,1 m, l = 1,1 m, p o = 100 %, p v = 7,29 kgm -2 odstup v přímém směru = 0,82 m max. odstup do boků = 0,38 m boční pohled h u = 8,2 m, l = 11 m, p o = 100 %, p v = 45,18 kgm -2 odstup v přímém směru = 11,72 m max. odstup do boků = 6,75 m

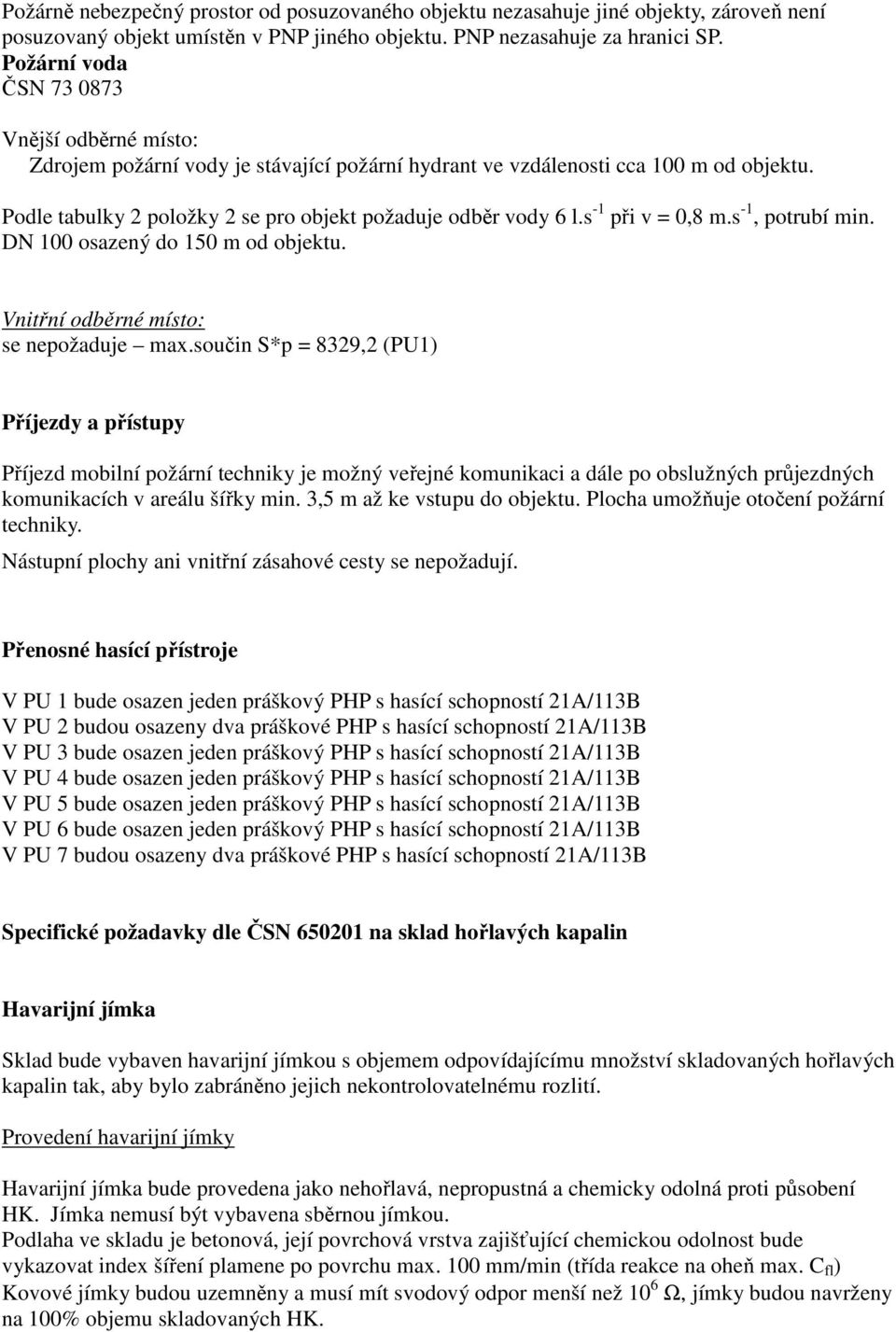

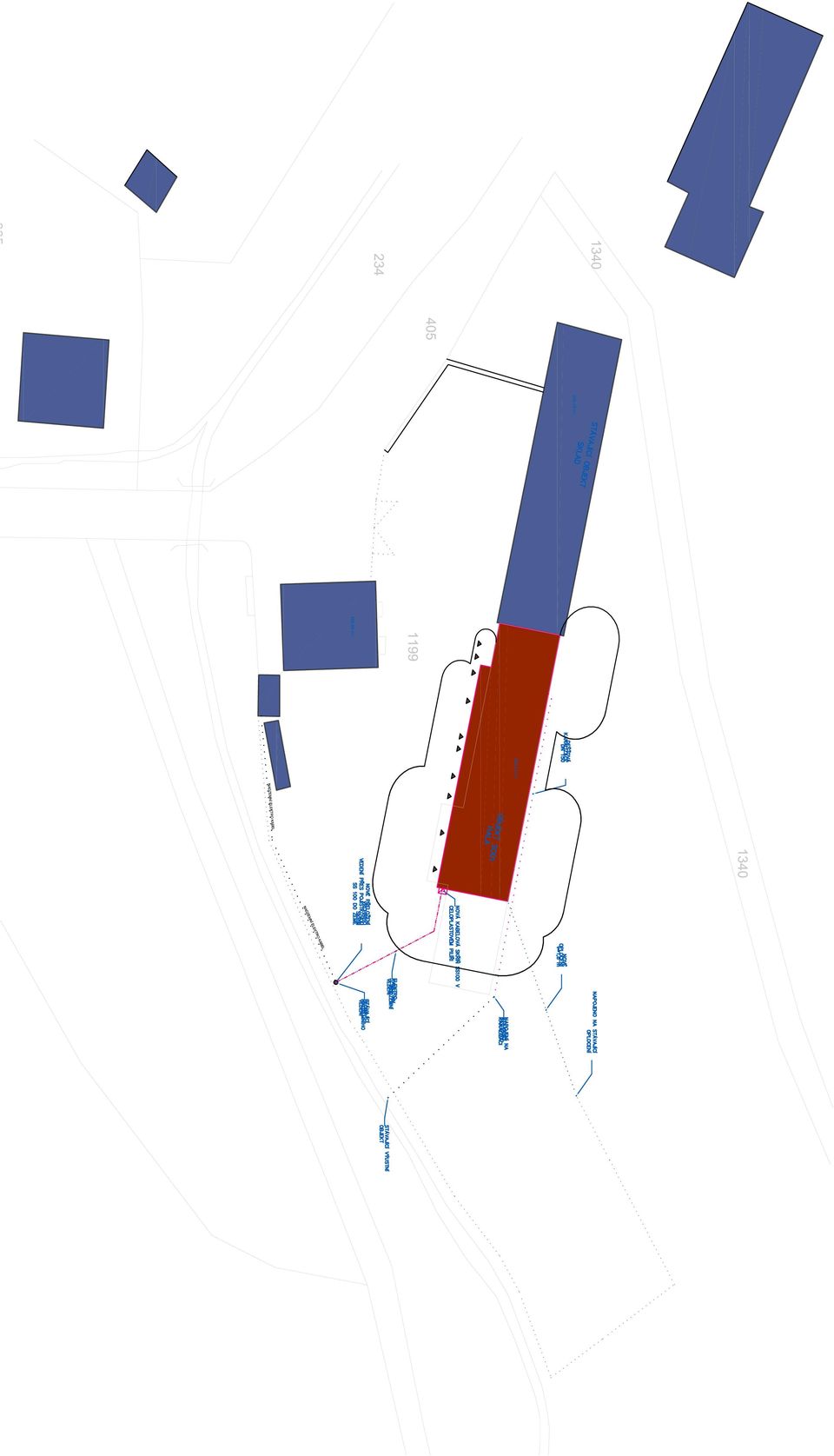

6 Požárně nebezpečný prostor od posuzovaného objektu nezasahuje jiné objekty, zároveň není posuzovaný objekt umístěn v PNP jiného objektu. PNP nezasahuje za hranici SP. Požární voda ČSN Vnější odběrné místo: Zdrojem požární vody je stávající požární hydrant ve vzdálenosti cca 100 m od objektu. Podle tabulky 2 položky 2 se pro objekt požaduje odběr vody 6 l.s -1 při v = 0,8 m.s -1, potrubí min. DN 100 osazený do 150 m od objektu. Vnitřní odběrné místo: se nepožaduje max.součin S*p = 8329,2 (PU1) Příjezdy a přístupy Příjezd mobilní požární techniky je možný veřejné komunikaci a dále po obslužných průjezdných komunikacích v areálu šířky min. 3,5 m až ke vstupu do objektu. Plocha umožňuje otočení požární techniky. Nástupní plochy ani vnitřní zásahové cesty se nepožadují. Přenosné hasící přístroje V PU 1 bude osazen jeden práškový PHP s hasící schopností 21A/113B V PU 2 budou osazeny dva práškové PHP s hasící schopností 21A/113B V PU 3 bude osazen jeden práškový PHP s hasící schopností 21A/113B V PU 4 bude osazen jeden práškový PHP s hasící schopností 21A/113B V PU 5 bude osazen jeden práškový PHP s hasící schopností 21A/113B V PU 6 bude osazen jeden práškový PHP s hasící schopností 21A/113B V PU 7 budou osazeny dva práškové PHP s hasící schopností 21A/113B Specifické požadavky dle ČSN na sklad hořlavých kapalin Havarijní jímka Sklad bude vybaven havarijní jímkou s objemem odpovídajícímu množství skladovaných hořlavých kapalin tak, aby bylo zabráněno jejich nekontrolovatelnému rozlití. Provedení havarijní jímky Havarijní jímka bude provedena jako nehořlavá, nepropustná a chemicky odolná proti působení HK. Jímka nemusí být vybavena sběrnou jímkou. Podlaha ve skladu je betonová, její povrchová vrstva zajišťující chemickou odolnost bude vykazovat index šíření plamene po povrchu max. 100 mm/min (třída reakce na oheň max. C fl ) Kovové jímky budou uzemněny a musí mít svodový odpor menší než 10 6 Ω, jímky budou navrženy na 100% objemu skladovaných HK.

7 Čl a) hořlavé kapaliny budou uloženy v přepravních obalech o max. objemu 0,2 m 2 b) je zabráněno nekontrolovatelnému rozlití mimo prostor skladu obaly jsou umístěny na havarijní jímce c) sklad je umístěn v 1.NP objektu Čl požárně bezpečnostní zařízení dle ČSN EPS pouze doporučená - SOZ se nepožaduje - SHZ se nepožaduje Čl požárně bezpečnostní zařízení dle tohoto článku nejsou požadována Čl. F.1.1. přepravní obaly budou označeny dle platných ČSN nápisem upozorňujícím na její obsah Čl. F Objekt bude označen příslušnými bezpečnostními tabulkami dle ČSN ISO 3864, ČSN , Zákaz kouření a manipulace s otevřeným ohněm, hořlavé kapaliny I-IV třídy a další Čl. F.1.7 Potřísněné látky použité k odstranění rozlitých HK nebudou skladovány v prostoru skladu Čl. F 1.8. u vstupu do skladu nebudou umístěny žádné hořlavé kapaliny ani jiné předměty. Čl. F kapaliny budou skladovány pouze v obalech k tomu určených Čl. F 1.11 sklady budou zabezpečeny proti účinkům statické elektřiny Čl. F 2.1 při skladování bude postupováno dle platných předpisů Čl. F 2.2. přepravní obaly budou zajištěny proti pádu a ohrožení přepravním zařízením Čl. F 2.3. skladovací výška bude max. 2 m, pokud není výrobcem předepsána jiná Čl. F 2.4. vrchní část obalů bude vzdálena min. 0,8 m od svítidel, svítidla budou mít kryty zajišťující ochranu proti mechanickému poškození Čl. F 3.1. ve skladu nebudou skladovány jiné látky a výrobky nesouvisející se skladovanými HK a mohli by - Iniciovat vznik požáru - Šířit nebo urychlit šíření požáru - Ztížit evakuaci osob nebo požární zásah Bezpečnostní značky a tabulky Bezpečnostní značky a tabulky budou osazeny podle požadavků a stylizace ČSN ISO 3864 Bezpečnostní barvy a bezpečnostní značky, ČSN Požární tabulky a podle nařízení vlády alespoň v tomto rozsahu: - Každé elektrozařízení, rozvaděče apod. o Blesk o Nehas vodou ani pěnovými přístroji - Je navrženo označit Hlavní uzávěr vody a hlavní vypínač elektrické energie. - Je navrženo označit každé požárně bezpečnostní zařízení (viz vyhl. 246/01Sb.). - Je navrženo označit požární dveře dle vyhlášky 202/99Sb., resp. celé dveřní sestavy dle požadavků této vyhlášky. - Systém značení únikových cest apod. je nutné řešit tak, že k každého místa únikové cesty musí být viditelný a rozpoznatelný směr úniku a to vč. Respektování NV 11/2002 a ČSN ISO 3864.

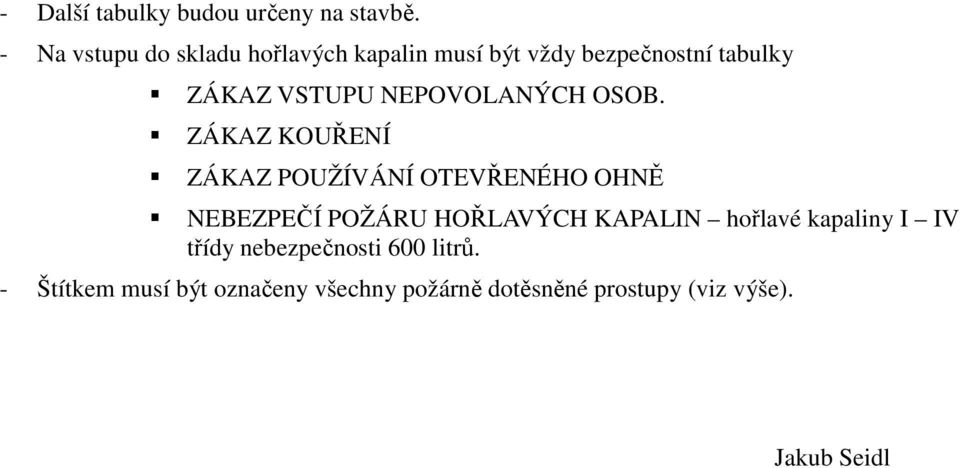

8 - Další tabulky budou určeny na stavbě. - Na vstupu do skladu hořlavých kapalin musí být vždy bezpečnostní tabulky ZÁKAZ VSTUPU NEPOVOLANÝCH OSOB. ZÁKAZ KOUŘENÍ ZÁKAZ POUŽÍVÁNÍ OTEVŘENÉHO OHNĚ NEBEZPEČÍ POŽÁRU HOŘLAVÝCH KAPALIN hořlavé kapaliny I IV třídy nebezpečnosti 600 litrů. - Štítkem musí být označeny všechny požárně dotěsněné prostupy (viz výše). Jakub Seidl
