1 MODEL: MX-2300N MX-2700N Průvodce nastavením systému

2 Obsah O tomto návodu Systémová nastavení SYSTÉMOVÁ NASTAVENÍ (OBECNÁ) Vyvolání systémového nastavení (obecná) Seznam systémových nastavení (obecná) Stav počítadel Výchozí nastavení Zobrazit seznam (Uživatel) Nastavení zásobníku Kontrola adresy Příjem/Odeslání Faxových Dat Stav Tiskárny Kontrola Řazení Dokumentů Kontrola USB zařízení Kontrola uživatele SYSTÉMOVÁ NASTAVENÍ (ADMINISTRÁTOR) Vyvolání systémového nastavení (administrátor) Seznam systémových nastavení (administrátor).. 63 Kontrola uživatele Úsporný režim Nastavení provozu Ovládání zařízení Nastavení kopie Nastavení sítě Nastavení tiskárny Nast.Odeslání Obrázku Nastavení Uklád. Dokum Seznam Výtisků (administrátor) Bezpečnostní nastavení Povolit/Zakázat nastavení Změnit heslo správce Produktový klíč Zadržení/Vyvolání systém. nastavení

3 O tomto návodu Prosím uvědomte si Tento návod obsahuje odkazy na faxové funkce. Tyto funkce však nejsou v některých zemích nebo regionech dostupné. Na přípravu tohoto návodu bylo vynaloženo nemalé úsilí. Máte-li nějaké poznámky nebo dotazy týkající se návodu, kontaktujte prosím prodejce nebo nejbližší autorizované servisní středisko. Tento produkt prošel přísnou kontrolou kvality a prohlídkami. Pokud však přesto zjistíte nějakou závadu nebo jiný problém, kontaktujte prosím prodejce nebo nejbližší autorizované servisní středisko. Mimo zákonem stanovených případů není firma SHARP odpovědná za závady, které nastanou při použití produktu nebo jeho doplňků, nebo za poruchy způsobené nesprávnou obsluhou produktu nebo jeho doplňků nebo jiné nezdary nebo škody, které nastanou použitím produktu. Varování Reprodukce, úprava nebo překlad návodu jsou bez předchozího písemného svolení zakázány s výjimkou povolenou autorskými zákony. Všechny informace v tomto návodu mohou být bez upozornění změněny. Obrázky, ovládací panel a dotykový panel, vyobrazené v tomto návodu Přídavná zařízení jsou obecně volitelná, některé modely však obsahují určitá přídavná zařízení jako standardní vybavení. Výklady v tomto návodu předpokládají, že je nainstalován pravý zásobník a stolek/zásobník 2 x 500 listů. Při popisu určitých funkcí nebo způsobů použití se dále předpokládá, že jsou nainstalována také další přídavná zařízení. Vlivem vylepšení a modifikací produktů se mohou obrazovky displeje, hlášení a názvy tlačítek, uvedené v tomto návodu, u skutečného stroje lišit. Návody dodávané se strojem Ke stroji jsou dodávány tištěné návody a návody ve formátu PDF. Návody ve formátu PDF jsou uloženy na pevném disku stroje. Při použití stroje si přečtěte příslušný návod pro funkci, kterou používáte. Tištěné návody Název návodu Bezpečnostní pokyny Návod pro instalaci softwaru Návod pro rychlý start Řešení problémů Obsah Tento návod obsahuje pokyny pro bezpečné používání stroje a přehled parametrů stroje a jeho přídavných zařízení. Tento návod vysvětluje, jak nainstalovat software a nakonfigurovat nastavení pro použití stroje jako tiskárny nebo skeneru. Tento návod obsahuje snadno pochopitelná vysvětlení všech funkcí stroje v jednom svazku. Podrobné popisy jednotlivých funkcí lze nalézt v příslušných návodech ve formátu PDF. Tento návod vysvětluje, jak vyjmout zaseknutý papír, a obsahuje odpovědi na časté dotazy, týkající se obsluhy stroje v jednotlivých režimech. Podívejte se do tohoto návodu, když máte při použití stroje nějaké potíže. 2

4 Návody ve formátu PDF Návody ve formátu PDF obsahují podrobné vysvětlení postupů pro použití stroje v jednotlivých režimech. Chcete-li si je prohlédnout, stáhněte je z pevného disku stroje. Postup pro stažení návodů je vysvětlen v "Jak stáhnout návody ve formátu PDF" v Návodu pro rychlý start. Název návodu Uživatelská příručka Průvodce kopírováním Průvodce tiskem Průvodce skenerem Průvodce řazením dokumentů Průvodce nastavením systému (tento návod) Obsah Tento návod poskytuje informace jako například základní provozní postupy, jak zakládat papír a jak udržovat stroj. Tento návod poskytuje podrobná vysvětlení postupů pro použití funkcí kopírování. Tento návod poskytuje podrobná vysvětlení postupů pro použití funkcí tisku. Tento návod poskytuje podrobná vysvětlení postupů pro použití funkcí skeneru a internetového faxu. Tento návod poskytuje podrobná vysvětlení postupů pro použití funkcí ukládání dokumentů. Funkce ukládání dokumentů umožňuje ukládat data dokumentu kopírovací nebo faxové úlohy nebo data tiskové úlohy jako soubor na pevném disku stroje. Uložený soubor lze podle potřeby vyvolat. Tento návod vysvětluje "Systémová nastavení", která jsou používána pro nakonfigurování různých parametrů tak, aby vyhovovaly zaměření a potřebám vašeho pracoviště. Aktuální nastavení lze zobrazit nebo vytisknout ze "Systémového nastavení". Ikony použité v návodech Ikony v návodech indikují následující typy informací: Varuje vás před situacemi, kde hrozí riziko poškození nebo závady stroje. Poskytuje dodatečné vysvětlení funkce nebo procedury. Vysvětluje, jak zrušit nebo opravit operaci. 3

5 Systémová nastavení Systémová nastavení se používají pro nakonfigurování různých parametrů tak, aby vyhovovala zaměření a potřebám vašeho pracoviště. Používají se také pro zobrazení nebo tisk aktuálního nastavení a stavu stroje a umožňují usnadnit používání stroje. Systémová nastavení se skládají z nastavení, která mohou používat běžní uživatelé, a nastavení, která může konfigurovat jen administrátor stroje. Tyto dvě skupiny nastavení jsou v tomto návodu odlišeny takto. Systémová nastavení (obecná) Systémová nastavení, která mohou konfigurovat běžní uživatelé (včetně administrátora). Lze nakonfigurovat například následující nastavení. Nastavení data a času Nastavení zásobníku papíru (formát papíru a typ papíru) Uložení destinací pro faxové a skenovací funkce. Nastavení pro tiskové funkce. Uložení, editace a mazání složek pro funkci ukládání dokumentů. Zobrazení počtu tisknutých, skenovaných a faxovaných stran. Další informace viz ". SYSTÉMOVÁ NASTAVENÍ (OBECNÁ)" (strana 5). Nastavení pro běžné uživatele Systémová nastavení (administrátor) *Vyžadováno přihlášení Systémová nastavení, která může konfigurovat jen administrátor. Pro nakonfigurování těchto nastavení je nutné přihlásit se jako administrátor. Lze nakonfigurovat například následující nastavení. Uložení uživatelů stroje. Nastavení úspory energie Nastavení ovládacího panelu Nastavení pro přídavná zařízení nainstalovaná na stroji. Nastavení pro funkci kopírování Nastavení pro připojení k počítačové síti Nastavení odesílání/příjmu pro faxy a skenované obrázky Pokročilá nastavení pro funkci ukládání dokumentů Další informace viz "2. SYSTÉMOVÁ NASTAVENÍ (ADMINISTRÁTOR)" (strana 59). Nastavení pro administrátory Heslo administrátora Pro zajištění zabezpečení by měl administrátor stroje změnit heslo hned po nákupu stroje. (Tovární výchozí heslo administrátora viz "PRO ADMINISTRÁTORA ZAŘÍZENÍ" v návodu Bezpečnostní pokyny.) Postup změny hesla viz "Změnit heslo správce" (strana 9) v systémovém nastavení (administrátor). *Pro zajištění vysoké úrovně zabezpečení měňte heslo v pravidelných intervalech. Výše uvedené skupiny "Obecné" a "Administrátor" se používají jen jako označení při vysvětlování funkcí nastavení. Toto označení skupin se na dotykovém panelu nezobrazuje. Pro konfigurování systémových nastavení je možné použít také webové stránky. Chcete-li konfigurovat systémová nastavení z webových stránek, klikněte na [NASTAVENÍ SYSTÉMU] v menu webových stránek. 4

6 SYSTÉMOVÁ NASTAVENÍ (OBECNÁ) Tato kapitola popisuje systémová nastavení, která mohou nakonfigurovat běžní uživatelé stroje. Vyvolání systémového nastavení (obecná) Když není aktivováno ověřování uživatele Ujistěte se, že je stroj v pohotovostním stavu, a pak stiskněte tlačítko [NASTAVENÍ SYSTÉMU] na ovládacím panelu. Ovládací panel UKLÁDÁNÍ DUMENTU ODESLÁNÍ OBRAZU KOPÍROVÁNÍ STAV ÚLOHY TISK READY DATA LINE DATA NASTAVENÍ SYSTÉMU LOGOUT Tlačítko [NASTAVENÍ SYSTÉMU] Když je stisknuto tlačítko [NASTAVENÍ SYSTÉMU], objeví se na dotykovém panelu následující obrazovka menu. Stiskněte na této obrazovce položku, kterou chcete nakonfigurovat. Podrobné vysvětlení jednotlivých nastavení viz následující stránky této kapitoly. Obrazovka systémového nastavení (tovární výchozí stav) Heslo správce Stav Počítadel Nastavení Zásobníku Stav Tiskárny Výchozí Nastavení Kontrola Adresy Kontrola Řazení Dokumentů Zobrazit seznam (uživatel) Příjem/Odeslání Faxových Dat Kontrola USB zařízení Položky nastavení Tlačítko [] Pro ukončení systémového nastavení, stiskněte tlačítko [] v pravém horním rohu obrazovky. Ověřování uživatele je na počátku vypnuto (tovární výchozí nastavení). 5

7 Když je aktivováno ověřování uživatele Když je aktivováno "Nastavení autorizace uživatele" (strana 77) je před použitím stroje požadováno přihlášení v přihlašovací obrazovce. Přihlašovací obrazovka se mění podle nastavení nakonfigurovaného v "Nastavení metody autorizace" (strana 77). Když se objeví jedna z následujících přihlašovacích obrazovek, přihlaste se pomocí informací o uživateli, poskytnutých administrátorem stroje. Pak můžete použít systémová nastavení. Prosím vložte přihl. jméno / heslo. Prosím vložte přihl. jméno / ovou adresu / heslo. Ověření Uživ. Přihl. Jméno Jméno Uživat. Heslo Ověření Uživ. Přihl. Jméno Jméno Uživat. Adr. el pošty Ověřit: Server Heslo Ověřít: Server Přihlašovací jméno a heslo Přihlašovací jméno, heslo a ová adresa Zadejte číslo uživatele. Přihlášení správce Číslo uživatele Informace o uživateli potřebné pro přihlášení konzultujte s administrátorem. Když je zapnuto automatické přihlašování, přihlašovací obrazovka se neobjeví. Přihlášení přihlašovacím jménem a heslem Když se autorizuje přihlašovací jméno/heslo/ ová adresa, musí být v následujícím postupu zadána také vaše ová adresa. Stiskněte tlačítko [ ová adresa] a zadejte svoji ovou adresu, která je uložena na LDAP serveru, stejným způsobem, jakým zadáváte heslo. Když jste hotovi, stiskněte tlačítko []. (Jestliže zvolíte uživatele, jehož ová adresa je uložena ve stroji, zadá se tato adresa automaticky když uživatele zvolíte.) Prosím vložte přihl. jméno / heslo. Stiskněte tlačítko [Přihl. Jméno]. Ověření Uživ. Přihl. Jméno Jméno Uživat. Heslo Ověřit: Server Pro přímé nastavení příslušného uživatele můžete stisknout tlačítko "Zapsání uživatele" (strana 78)) pomocí číselných tlačítek. a zadat registrační číslo uživatele (viz 6

8 Zvolte uživatele k přihlášení. Zpět Vyberte uživatele. AAA AAA CCC CCC EEE EEE BBB BBB DDD DDD FFF FFF 25 Přihlášení správce Přímý Vstup 2 GGG GGG Všichni Užv. HHH HHH ABCD EFGHI JKLMN OPQRST UVWXYZ ABC Skup. Pro přímé nastavení příslušného uživatele můžete stisknout tlačítko a zadat registrační číslo uživatele (viz "Zapsání uživatele" (strana 78)) pomocí číselných tlačítek. Pro přímé zadání uživatele, který není uložen ve stroji, pomocí LDAP serveru stiskněte tlačítko [Přímý vstup], zadejte přihlašovací jméno, které je uloženo na LDAP serveru, a stiskněte tlačítko []. (Když je aktivován LDAP.) Prosím vložte přihl. jméno / heslo. Zadejte heslo. 3 Ověření Uživ. Přihl. Jméno Jméno Uživat. Heslo Ověřit: AAA AAA Přihlásit se místně () Stiskněte tlačítko [Heslo]. (2) Zadejte heslo v obrazovce zadávání textu, která se objeví. Při lokálním přihlašování na stroji zadejte svoje heslo, které bylo uloženo podle popisu v "Zapsání uživatele" (strana 78). Při autorizaci pomocí LDAP serveru zadejte svoje heslo, které je uloženo na LDAP serveru. Postup pro zadávání textu viz "6. ZADÁVÁNÍ TEXTU" v Uživatelské příručce. Nebylo-li heslo nastaveno, není tento krok potřebný. Přejděte na krok 4. Prosím vložte přihl. jméno / heslo. Stiskněte tlačítko []. Ověření Uživ. Přihl. Jméno Jméno Uživat. Heslo Ověřit: AAA AAA Přihlásit se místně 4 Když je zvolen uživatel, který je uložen na stroji, objeví se [Ověřit:]. Pro přímé zadání vašeho přihlašovacího jména nebo změnu přihlašovací destinace stiskněte tlačítko [Ověřit:]. Když je tlačítko stisknuto, objeví se následující obrazovka. Zvolte požadované tlačítko a stiskněte tlačítko []. Zvolte systém ověřování zapsaného uživatele. Ověřit: Přihlásit se místně Server Server 2 Server 3 /2 "Ověřit:" nelze změnit, když nebyl uložen LDAP server. Uživatelé, pro které je autorizační destinace LDAP, nemohou zvolit "Přihlásit se místně". Tím je přihlašovací procedura dokončena. Po přihlášení lze používat systémová nastavení.postup po přihlášení viz "Když není aktivováno ověřování uživatele" (strana 5). 7

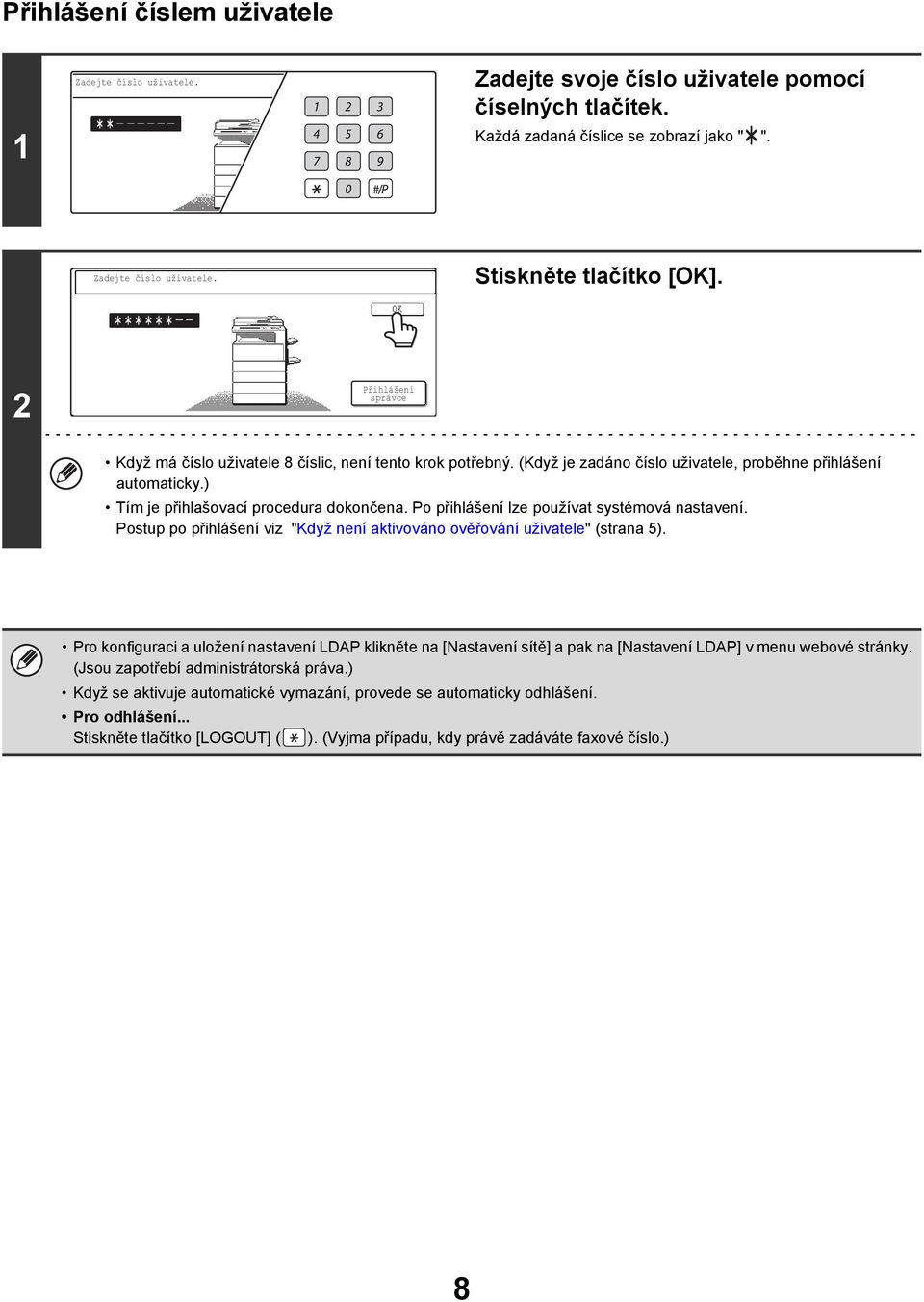

9 Přihlášení číslem uživatele Zadejte číslo uživatele. Zadejte svoje číslo uživatele pomocí číselných tlačítek. Každá zadaná číslice se zobrazí jako " ". Zadejte číslo uživatele. Stiskněte tlačítko []. 2 Přihlášení správce Když má číslo uživatele 8 číslic, není tento krok potřebný. (Když je zadáno číslo uživatele, proběhne přihlášení automaticky.) Tím je přihlašovací procedura dokončena. Po přihlášení lze používat systémová nastavení. Postup po přihlášení viz "Když není aktivováno ověřování uživatele" (strana 5). Pro konfiguraci a uložení nastavení LDAP klikněte na [Nastavení sítě] a pak na [Nastavení LDAP] v menu webové stránky. (Jsou zapotřebí administrátorská práva.) Když se aktivuje automatické vymazání, provede se automaticky odhlášení. Pro odhlášení... Stiskněte tlačítko [LOGOUT] ( ). (Vyjma případu, kdy právě zadáváte faxové číslo.) 8

10 Seznam systémových nastavení (obecná) Když jsou systémová nastavení vyvolána s běžnými právy, objeví se následující položky. Je uvedeno také tovární výchozí nastavení jednotlivých položek. Položky, ke kterým lze získat přístup jen s právy administrátora, "Seznam systémových nastavení (administrátor)" (strana 63). V závislosti na parametrech stroje a nainstalovaných přídavných zařízeních může být použití některých nastavení nedostupné. Položka Tovární výchozí nastavení Strana Stav počítadel 3 Počet úloh 3 Počet zařízení 4 Výchozí nastavení 5 Kontrast Disp (Nastaven na střední hodnotu) 5 Hodiny Formát data Nastavení času denní úspory (letní čas) Závisí na zemi a regionu 6 Výběr klávesnice Závisí na zemi a regionu 8 Zobrazit seznam (Uživatel) 9 Seznam všech vlastních nastavení 9 Zkušební stránka tiskárny Seznam sad symb. PCL Seznam fontů PCL Seznam vol písem 20 Seznam fontů PS* Seznam fontu PS extended* Stránka NIC Seznam adres pro odesílání Individuální Seznam Seznam Výtisků Seznam Programů 2 Sez. Paměťové Schránky Seznam adres všech poslání Seznam složek ukládání dokumentu 22 9

11 Položka Tovární výchozí nastavení Strana Nastavení zásobníku 23 Nastavení zásobníku Zásobník Běžný, A4 (8-/2" x ") Zásobník 2 Běžný, A3 (" x 7") Zásobník 3 23 Zásobník 4 Závisí na konfiguraci stroje Zásobník 5 Pomocný zásobník Běžný, Auto-AB (Auto-Inch) Registrace typu papíru Typ Uživ. Typ Uživ. 2 Typ Uživ. 3 Typ Uživ Typ Uživ. 5 Typ Uživ. 6 Typ Uživ. 7 Auto Přep. Zásobníku Zapnout 28 Kontrola adresy 29 Přímá Adresa / Program Individuální E-pošta Číslo hledání Název Počáteční 29 Index Adresa Hl. Název Formát Souboru 0

12 Položka Tovární výchozí nastavení Strana Intern.-Fax* 2 Číslo hledání Název Počáteční Index 29 Adresa Hl. Název Komprese Zpráva I-Faxu Skupina Číslo hledání Název Skupiny Počáteční 33 Index Adresa Hl. Název Program Název Programu Nastavení Adresa 37 Rozlišení Expozice Spec.Režimy Pozměnit/Smaz. 39 Vlastní Index Už. Už. 2 Už Už. 4 Už. 5 Už. 6 Příjem/Odeslání Faxových Dat 43 Manuální Příjem I-Faxu* 2 Zahájení Příjmu 43 Tlačítko man. příjmu na výchozí obrazovce Zapnout Přesměrování Dat I-Faxu* 2 44

13 Položka Tovární výchozí nastavení Strana Stav Tiskárny 45 Výchozí Nastavení Kopie Orientace Na výšku Standardní Velikost Papíru A4 (8-/2" x ") Standardní Výstupní Zásobník Standardní Typ Papíru Závisí na konfiguraci stroje Běžný papír 45 Tlouštka Rádku 5 Oboustranný Tisk Barevný režim Tisk více stránek na jednu -stranně ČB stránka Nastavení PCL Nastavení sady symbolů PCL Nastavení fontu PCL Kód PCL řádkování Šířka A4 3. PC-8 Interní font, 0. Courier 0. CR=CR:LF=LF:FF=FF 48 Nastavení PostScript* 50 Chyby tisku PS Kontrola Řazení Dokumentů 5 Registrace vlastní složky Název Složky Počáteční 5 Heslo Jméno Uživat. Změnit/Smazat vlastní složku 54 Kontrola USB zařízení 56 Kontrola uživatele* 3 57 Upravit informace uživatele 57 * Když je nainstalován doplňkový modul PS3. *2 Když je nainstalován doplňkový modul Internet fax. *3 Když je nainstalován pravý zásobník. *4 Když je zapnuto ověřování uživatele a přihlásil se uživatel bez oprávnění konfigurovat systémová nastavení (administrátor). (Vyjma továrně uložených uživatelů.) 2

14 Stav počítadel Zobrazené (nebo tisknuté) položky se budou lišit podle parametrů stroje a nainstalovaných přídavných zařízení. Počet úloh Zobrazí nebo vytiskne počítadla všech úloh. NASTAVENÍ SYSTÉMU Stiskněte tlačítko [NASTAVENÍ SYSTÉMU]. Systémová nastavení Heslo správce Stiskněte tlačítko [Stav počítadel]. 2 Stav počítadel Nastavení Zásobníku Výchozí Nastavení Kontrola Adresy Zobrazit seznam (uživatel) Příjem/Odeslání Faxových Dat Stav Tiskárny Kontrola Řazení Dokumentů Kontrola USB zařízení Stav Počítadel Stiskněte tlačítko [Počet úloh]. 3 Počet úloh Počet zařízení 4 Počet úloh Stav Počítadel Kopie Výtisky Ostatní tisky Příjem faxu ČB 2,47,369 3,23,47 3,246,80 4,680,00,097,32 Plná barva 36,94,700 2,020,030 5,894,670 Tisk 2 barvy barva 39,800 72,568 39,800 72,568 /3 (2) () Zjistěte stav počítadel úloh. () Je-li to zapotřebí, přepínejte obrazovky tlačítky abyste zobrazili požadovanou položku. (2) Pro vytisknutí stavu počítadel stiskněte tlačítko [Tisk]. Objeví se obrazovka se zprávou a spustí se tisk. Papír formátu A3 (" x 7") je započítám jako dva listy. Každý list papíru, použitý pro automatické oboustranné kopírování, je započítán jako dvě stránky (papír A3 (" x 7") je započítán jako čtyři stránky). Zadaná velikost papíru 384 mm (5-/8") nebo větší je započítávána jako dvě stránky. (Čtyři stránky, když je použito oboustranné kopírování.) Stránky tisknuté přímo ze stroje, například tisky seznamů, jsou obsaženy v počtu "Ostatní tisky". Zrušení tisku... Stiskněte tlačítko [Zrušit] v obrazovce se zprávou, která se objeví po stisknutí tlačítka [Tisk]. 3

15 Počet zařízení Používá se pro zobrazení nebo tisk počítadel přídavných zařízení nainstalovaných na stroji. NASTAVENÍ SYSTÉMU Stiskněte tlačítko [NASTAVENÍ SYSTÉMU]. Systémová nastavení Heslo správce Stiskněte tlačítko [Stav počítadel]. 2 Stav počítadel Nastavení Zásobníku Výchozí Nastavení Kontrola Adresy Zobrazit seznam (uživatel) Příjem/Odeslání Faxových Dat Stav Tiskárny Kontrola Řazení Dokumentů Kontrola USB zařízení Stav Počítadel Stiskněte tlačítko [Počet zařízení]. 3 Počet úloh Počet zařízení Počet zařízení Podavač Originálů Duplex Sešívačka :9,496,400 : 6,256,23 : 5,923 Tisk Zkontrolujte počítadla zařízení. Pro vytisknutí stavu počítadel stiskněte tlačítko [Tisk]. Objeví se obrazovka se zprávou a spustí se tisk. 4 Podavač originálů Při oboustranném skenování se každý list započítává jako dvě stránky. Sešívačka (když je nainstalován finišer nebo sedlový sešívací finišer) Sešívání ve dvou pozicích a sešívání brožury se započítává jako "2". Zrušení tisku... Stiskněte tlačítko [Zrušit] v obrazovce se zprávou, která se objeví po stisknutí tlačítka [Tisk]. 4

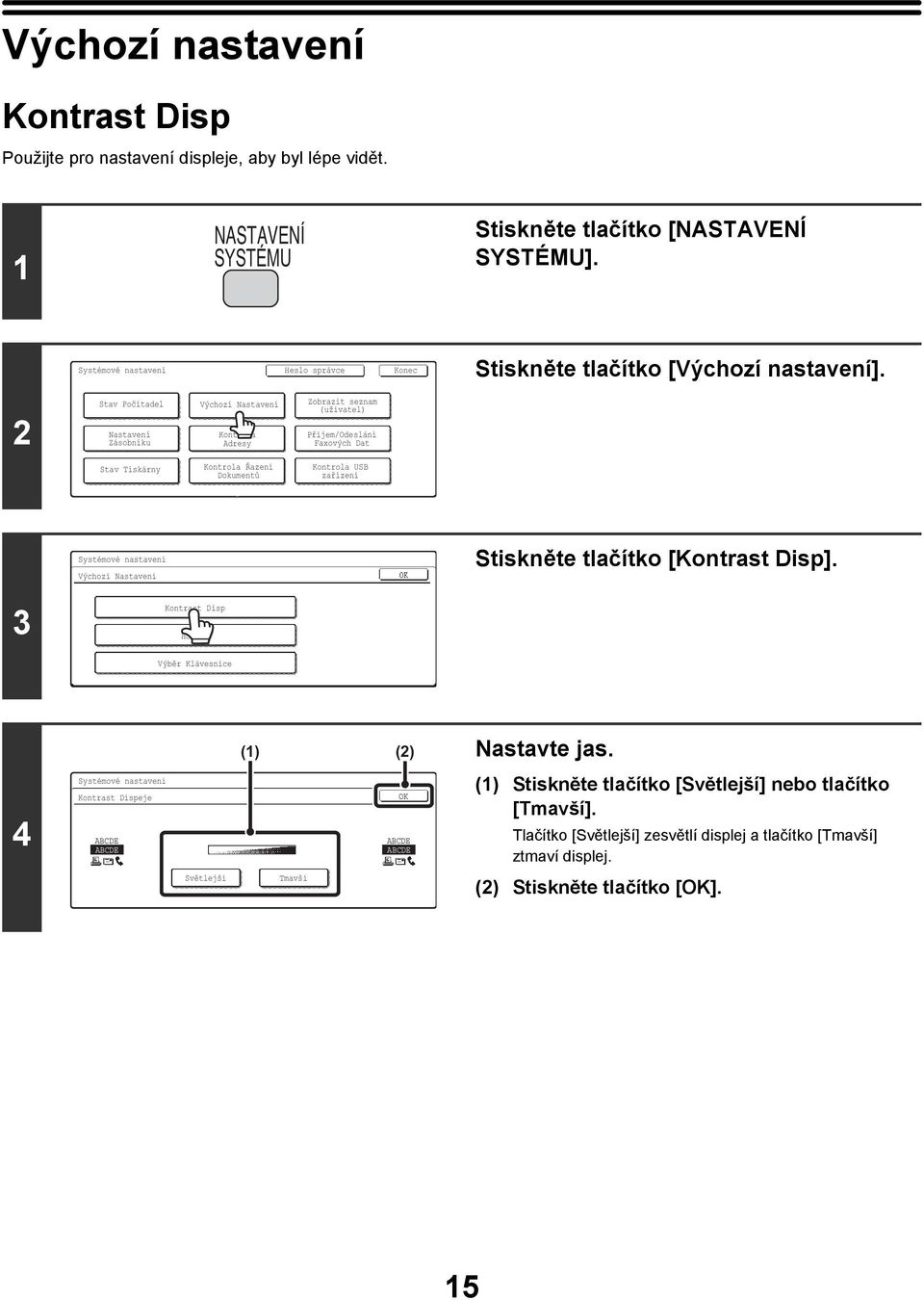

16 Výchozí nastavení Kontrast Disp Použijte pro nastavení displeje, aby byl lépe vidět. NASTAVENÍ SYSTÉMU Stiskněte tlačítko [NASTAVENÍ SYSTÉMU]. Heslo správce Stiskněte tlačítko [Výchozí nastavení]. 2 Stav Počítadel Nastavení Zásobníku Výchozí Nastavení Kontrola Adresy Zobrazit seznam (uživatel) Příjem/Odeslání Faxových Dat Stav Tiskárny Kontrola Řazení Dokumentů Kontrola USB zařízení Výchozí Nastavení Stiskněte tlačítko [Kontrast Disp]. 3 Kontrast Disp Hodiny Výběr Klávesnice () (2) Nastavte jas. 4 Kontrast Dispeje ABCDE ABCDE ABCDE ABCDE () Stiskněte tlačítko [Světlejší] nebo tlačítko [Tmavší]. Tlačítko [Světlejší] zesvětlí displej a tlačítko [Tmavší] ztmaví displej. Světlejší Tmavší (2) Stiskněte tlačítko []. 5

17 Hodiny Použijte pro nastavení data a času vestavěných hodin stroje. NASTAVENÍ SYSTÉMU Stiskněte tlačítko [NASTAVENÍ SYSTÉMU]. Heslo správce Stiskněte tlačítko [Výchozí nastavení]. 2 Stav Počítadel Nastavení Zásobníku Výchozí Nastavení Kontrola Adresy Zobrazit seznam (uživatel) Příjem/Odeslání Faxových Dat Stav Tiskárny Kontrola Řazení Dokumentů Kontrola USB zařízení Výchozí Nastavení Stiskněte tlačítko [Hodiny]. 3 Kontrast Disp Hodiny Výběr Klávesnice Seřízení Hodin Rok Měsíc Nastavení Času Denní Úspory Den 0 Hodina 0 Minuta 50 Formát Data Nastavte datum a čas. () Stiskněte tlačítko [Rok], [Měsíc], [Den], [Hodina], a/nebo [Minuta] a použijte tlačítka pro nastavení aktuálního data a času. (2) Stiskněte tlačítko []. () (2) 4 Pro změnu formátu data stiskněte tlačítko [Formát data]. Objeví se následující obrazovka. Formát Data RRRR/MM/DD MM/DD/RRRR DD/MM/RRRR 0/08/2005/Út 0:5 / Pozice Den-Název První Poslední 2-Hodin 24-Hodin V obrazovce formátu data zvolte pořadí roku, měsíce a dne (DD/MM/RRRR), oddělovač znaků, pozici dne a 2hodinový nebo 24hodinový formát. Vyberte jednotlivé položky a stiskněte tlačítko []. Chcete-li, aby se nastavení hodin změnilo automaticky na začátku a konci letního času, aktivujte zaškrtávací rámeček [Nastavení času denní úspory]. Další informace viz "Nastavení času denní úspory (letní čas)" (strana 7). Pokud bylo zapnuto "Zakázání nastavení hodin" (strana 88) v systémovém nastavení (administrátor), nelze datum a čas nastavit. 6

18 Nastavení času denní úspory (letní čas) Oblast Standardní čas Letní čas Letní čas Standardní čas Severní Amerika, Canada První neděle v dubnu, 2:00 na 3:00 Poslední neděle v říjnu, 2:00 na :00 Evropa Poslední neděle v březnu, :00 na 2:00 Poslední neděle v říjnu, :00 na 0:00 Austrálie, Nový Zéland Poslední neděle v říjnu, 2:00 na 3:00 Poslední neděle v březnu 3:00 na 2:00 Ostatní země Vyberte zaškrtávací rámeček [Nastavení času denní úspory], aby se objevila značka zaškrtnutí. Nastavení hodin je nakonfigurováno na normální čas plus jednu hodinu. Když je zaškrtnutí zrušeno, obnoví se normální čas hodin. 7

19 Výběr klávesnice Rozložení tlačítek na klávesnici, která se objeví v obrazovkách zadávání textu, je možné změnit. NASTAVENÍ SYSTÉMU Stiskněte tlačítko [NASTAVENÍ SYSTÉMU]. Heslo správce Stiskněte tlačítko [Výchozí nastavení]. 2 Stav Počítadel Nastavení Zásobníku Výchozí Nastavení Kontrola Adresy Zobrazit seznam (uživatel) Příjem/Odeslání Faxových Dat Stav Tiskárny Kontrola Řazení Dokumentů Kontrola USB zařízení Výchozí Nastavení Stiskněte tlačítko [Výběr klávesnice]. 3 Kontrast Disp Hodiny Výběr Klávesnice 4 Výběr Klávesnicet Anglická(Spojené státy) Francouzština Anglická(VB) Němčina Vyberte klávesnici. () Stiskněte tlačítko požadovaného jazyka. (2) Stiskněte tlačítko []. () (2) Zobrazené klávesnice a tovární výchozí klávesnice se liší podle země a regionu. 8

20 Zobrazit seznam (Uživatel) Umožňuje vytisknout stránku pro zjištění nastavení stroje. Seznam všech vlastních nastavení Tento seznam ukazuje všechna vlastní nastavení, včetně stavu hardwaru, stavu softwaru, nastavení parametrů tiskárny, systémová nastavení a stav počítadel. NASTAVENÍ SYSTÉMU Stiskněte tlačítko [NASTAVENÍ SYSTÉMU]. 2 Systémová nastavení Celkový počet Nastavení Zásobníku Výchozí Nastavení Kontrola Adresy Heslo správce Zobrazit seznam (uživatel) Příjem/Odeslání Faxových Dat Stiskněte tlačítko [Zobrazit seznam (Uživatel)]. Stav Tiskárny Kontrola Řazení Dokumentů Kontrola USB zařízení Zobrazit seznam (uživatel) Seznam Všech Vlastních Nastavení /2 Stiskněte tlačítko [Seznam Všech Vlastních Nastavení]. Spustí se tisk. Zkušební Stránka Tiskárny 3 Posílání Seznamu Adres Pro zrušení tisku... Stiskněte tlačítko [Zrušit], které se zobrazí na obrazovce hlášení po stisku tlačítka [Seznam Všech Vlastních Nastavení]. 9

21 Zkušební stránka tiskárny Používá se pro tisk seznamu sady PCL symbolů, seznamů různým písem a stránky NIC (nastavení síťového rozhraní atd.). NASTAVENÍ SYSTÉMU Stiskněte tlačítko [NASTAVENÍ SYSTÉMU]. 2 Systémová nastavení Celkový počet Nastavení Zásobníku Výchozí Nastavení Kontrola Adresy Heslo správce Zobrazit seznam (uživatel) Příjem/Odeslání Faxových Dat Stiskněte tlačítko [Zobrazit seznam (Uživatel)]. Stav Tiskárny Kontrola Řazení Dokumentů Kontrola USB zařízení 3 Zobrazit seznam (uživatel) Seznam Všech Vlastních Nastavení Zkušební Stránka Tiskárny /2 Stiskněte tlačítko [Zkušební stránka tiskárny]. Posílání Seznamu Adres Zkušební Stránka Tiskárny Stiskněte seznam, který chcete vytisknout. Seznam sad symb. PCL Seznam fontů PCL Seznam vol písem Spustí se tisk. Seznam fontů PS Seznam fontu PS extended Stránka NIC 4 Položky, které se objeví, se budou lišit podle funkcí, které byly na stroji přidány. Pro zrušení tisku... Stiskněte tlačítko [Zrušit], které se zobrazí na obrazovce hlášení po stisku jednoho z tlačítek. Pokud bylo zapnuto "Deaktivovat tisk zkušební stránky" (strana 98) v systémovém nastavení (administrátor), nebude možné tisknout testovací stránku. 20

22 Seznam adres pro odesílání Použijte pro tisk Individuálního seznamu, Seznamu skupin (Seznam výtisků), Seznamu programů, Seznamu paměťových schránek a Seznamu všech adres pro odesílání. NASTAVENÍ SYSTÉMU Stiskněte tlačítko [NASTAVENÍ SYSTÉMU]. 2 Systémová nastavení Celkový počet Nastavení Zásobníku Výchozí Nastavení Kontrola Adresy Heslo správce Zobrazit seznam (uživatel) Příjem/Odeslání Faxových Dat Stiskněte tlačítko [Zobrazit seznam (Uživatel)]. Stav Tiskárny Kontrola Řazení Dokumentů Kontrola USB zařízení 3 Zobrazit seznam (uživatel) Seznam Všech Vlastních Nastavení Zkušební Stránka Tiskárny /2 Stiskněte tlačítko [Posílání seznamu adres]. Posílání Seznamu Adres Posílání Seznamu Adres Stiskněte tlačítko seznamu, který chcete vytisknout. Individuální Seznam Seznam Výtisků Seznam Programů Objeví se obrazovka se zprávou a spustí se tisk. 4 Sez. Paměťové Schránky Seznam adres všech poslání Zrušení tisku... Stiskněte tlačítko [Zrušit] v obrazovce se zprávou, která se objeví po stisknutí jednoho z tlačítek. 2

23 Seznam složek ukládání dokumentu Ukazuje názvy složek pro ukládání dokumentů. NASTAVENÍ SYSTÉMU Stiskněte tlačítko [NASTAVENÍ SYSTÉMU]. 2 Systémová nastavení Celkový počet Nastavení Zásobníku Výchozí Nastavení Kontrola Adresy Heslo správce Zobrazit seznam (uživatel) Příjem/Odeslání Faxových Dat Stiskněte tlačítko [Zobrazit seznam (Uživatel)]. Stav Tiskárny Kontrola Řazení Dokumentů Kontrola USB zařízení 3 Zobrazit seznam (uživatel) Seznam složek ukládání dokumentu (2) 2/2 () Vytiskněte Seznam složek ukládání dokumentu. () Použijte tlačítka pro přepínání obrazovek. (2) Stiskněte tlačítko [Seznam složek ukládání dokumentu]. Objeví se obrazovka se zprávou a spustí se tisk. Zrušení tisku... Stiskněte tlačítko [Zrušit] v obrazovce se zprávou, která se objeví po stisknutí tlačítka [Seznam složek ukládání dokumentu]. 22

24 Nastavení zásobníku Nastavení zásobníku Používá se pro zadání typu papíru, formátu papíru a funkcí použitých pro jednotlivé zásobníky papíru. NASTAVENÍ SYSTÉMU Stiskněte tlačítko [NASTAVENÍ SYSTÉMU]. Systémová nastavení Heslo správce Stiskněte tlačítko [Nastavení zásobníku]. 2 Celkový počet Nastavení Zásobníku Výchozí Nastavení Kontrola Adresy Zobrazit seznam (uživatel) Příjem/Odeslání Faxových Dat Stav Tiskárny Kontrola Řazení Dokumentů Kontrola USB zařízení Nastavení Zásobníku Stiskněte tlačítko [Registrace Typu Papíru]. 3 Nastavení Zásobníku Registrace Typu Papíru Auto Přep. Zásobníku 4 Nastavení Zásobníku Zásobník Typ / Velikost Obyčejný / A4 Tisk Kopie Fax I-Fax Uklád. Dokum. Pevná Strana Papíru Duplex Sešití Děrovaní /6 Vyberte zásobník, který chcete nakonfigurovat. () Je-li to zapotřebí, použijte tlačítka pro přepínání zásobníků. (2) Stiskněte tlačítko [Typ/Velikost]. (2) () 23

25 Příklad: Vybrán zásobník Stiskněte požadovaný typ papíru. Zásobník Nastavení Typu/Velikosti Zvolte typ papíru. Obyčejný Hlavičkový Zrušit /2 Předtištěný Recyklovaný Děrovaný Barevný /2 5 Zásobník Nastavení Typu/Velikosti Zvolte typ papíru. Typ Uživ. Typ Uživ. 2 Typ Uživ. 3 Typ Uživ. 4 Zrušit 2/2 Typ Uživ. 5 Typ Uživ. 6 Typ Uživ. 7 /2 Typy papíru, které lze vybrat, se liší podle zásobníku papíru. Další informace viz "Nastavení zásobníku" (strana 26). Postup nakonfigurování [Typ uživatele ] až [Typ uživatele 7] viz "Registrace typu papíru" (strana 27). () Zásobník Nastavení Typu/Velikosti Typ Typ Obyčejný A3 Velikost A4 A4R (2) /3 Vyberte formát papíru. () Stiskněte požadovaný formát papíru. (2) Stiskněte tlačítko []. A5R B4 B5 B5R 26x330(8 /2 x3) 2/2 () (2) Zásobník Nastavení Typu/Velikosti Typ Typ Velikost 2/3 Obyčejný x7 8 /2 x4 8 /2 x 8 /2 xr 7 /4 x0 /2 R 5 /2 x8 /2 R 6 2/2 () (2) Zásobník Nastavení Typu/Velikosti Typ Typ Velikost Obyčejný 8K 6K 6KR 3/3 2/2 Formáty papíru, které lze vybrat, se liší podle zásobník papíru. Další informace "Nastavení zásobníku" (strana 26). Když je vybrán pomocný zásobník, formáty papíru, které lze vybrat, se liší podle typu papíru vybraného v kroku 5. Další informace viz "Nastavení zásobníku" (strana 26). Chcete-li zadat manuálně speciální velikost papíru, která není v seznamu, postupujte podle "Přímé zadání velikosti papíru" (strana 25). 24

26 Nastavení Zásobníku Typ / Velikost Zásobník Obyčejný / A4 Tisk Kopie Fax I-Fax Uklád. Dokum. Pevná Strana Papíru Duplex Sešití Děrovaní /6 Vyberte tiskové funkce pro zásobník. () Stiskněte zaškrtávací rámečky, aby se v nich podle potřeby objevilo nebo. (2) Stiskněte tlačítko []. 7 () (2) Normálně jsou všechny zaškrtávací rámečky vybrány. Pokud existuje funkce, kterou nechcete u zásobníku používat, odstraňte značku zaškrtnutí. Je-li nastaven jiný typ papíru než běžný papír, recyklovaný papír, barevný papír nebo typ uživ. papír, nelze nastavit zaškrtávací rámečky [Fax] a [I-Fax]. Vlastnosti zásobník, jako je "Pevná strana papíru" jsou automaticky nastaveny, když je zadán typ papíru.vlastnosti zásobníku papíru nelze v této obrazovce měnit. Přímé zadání velikosti papíru Když je vybrán pomocný zásobník a v kroku 4 v "Nastavení zásobníku" (strana 23), je vybrán jiný typ papíru než transparentní fólie nebo obálka, můžete zadat velikost papíru podle níže uvedených kroků. Nastavení Typu/Velikosti Pomocného Zásobníku Typ Stiskněte tlačítko [Vlastní formát]. Typ Obyčejný Auto-Inch Auto-AB Velikost 2x8,x7,8 2 x4 8 2 x,8 2 xr,5 2 x8 2 R 7 4 x0 2 R,A3,A4,B4,B5 A3W,A3,A4,A4R,A5R,B4 B5,B5R,26x330,(8 2 x3) x7,8 2 x 8K 6K 6KR Vlastní Formát X420 Y297 2/2 2 Nastavení Typu/Velikosti Pomocného Zásobníku Typ Obyčejný Auto-Inch Auto-AB Vlastní Formát X Y () (2) X 420 Y 297 AB Typ (48 432) mm (00 297) mm Inch Zadejte velikost. () Zadejte velikost. Stiskněte tlačítko [X] a zadejte horizontální rozměr (X) papíru pomocí tlačítek. Stiskněte tlačítko [Y] a zadejte vertikální rozměr (Y) papíru pomocí tlačítek. (2) Stiskněte tlačítko []. Nastavení Typu/Velikosti Pomocného Zásobníku Typ Stiskněte tlačítko []. 3 Typ Obyčejný Auto-Inch Auto-AB Velikost 2x8,x7,8 2x4 8 2x,8 2xR,5 2x8 2R 7 4x0 2R,A3,A4,B4,B5 A3W,A3,A4,A4R,A5R,B4 B5,B5R,26x330,(8 2x3) x7,8 2x 8K 6K 6KR Vlastní Formát X200 Y260 2/2 Pokud bylo zapnuto "Zakázání nastavení zásobníku" (strana 9) v systémovém nastavení (administrátor), nelze nastavení zásobníku nakonfigurovat. 25

27 Nastavení zásobníku Zásobník papíru Typ papíru Formát Zásobník, 2 Zásobník 3, 4 (závisí na nainstalovaných přídavných zařízeních) Nainstalován stolek/zásobník x500 listů papíru, stolek/zásobník 2x500 listů papíru Běžný Hlavičkový Předtištěný Děrovaný Recyklovaný Barevný Typ uživatele A3, A4, A4R, A5R, B4, B5, B5R 26 mm x 330 mm (8-/2" x 3"), " x 7", 8-/2" x 4", 8-/2" x ", 8-/2" x "R, 7-/4" x 0-/2"R, 5-/2" x 8-/2"R 8K, 6K, 6KR Auto-AB A3, A4, A4R, B4, B5, B5R 26 mm x 330 mm (8-/2" x 3") Vlastní formát " x 7", 8-/2" x 4", 8-/2" x ", 8-/2" x "R, 7-/4" x 0-/2"R 8K, 6K, 6KR Zásobník 4, 5 (závisí na nainstalovaných přídavných zařízeních) Nainstalován velkokapacitní zásobník Běžný Hlavičkový Předtištěný Děrovaný Recyklovaný Barevný Typ uživatele A4, B5, 8-/2" x " (změnu formátu papíru musí provést servisní technik) Pomocný (boční) zásobník Běžný Hlavičkový Předtištěný Děrovaný Recyklovaný Barevný Tenký papír Těžký papír (silný papír) Typ uživatele Auto-AB A3W, A3, A4, A4R, A5R, B4, B5, B5R, " x 7", 26 mm x 330 mm (8-/2" x 3"), 8-/2" x " Vlastní formát 2" x 8", " x 7", 8-/2" x 4", 8-/2" x ", 8-/2" x "R, 7-/4" x 0-/2"R, 5-/2" x 8-/2"R, A3, A4, B4, B5 8K, 6K, 6KR Vlastní formát Samolepky Auto-AB A4, A4R, B5, B5R Auto-Inch 8-/2" x ", 8-/2" x "R Vlastní formát Transp. fólie Auto-AB A4, A4R Auto-Inch 8-/2" x ", 8-/2" x "R Tab. papír (záložky/štítky) Auto-AB A4 Auto-Inch 8-/2" x " Obálka Com-0, Monarch, DL, C5 26

28 Registrace typu papíru Nakonfigurujte "Typ uživatele", když se název typu papíru neobjeví ve výběru nebo když chcete nastavit vlastnosti zásobníku sami. Lze uložit až 7 uživatelem zadaných typů. NASTAVENÍ SYSTÉMU Stiskněte tlačítko [NASTAVENÍ SYSTÉMU]. Systémová nastavení Heslo správce Stiskněte tlačítko [Nastavení zásobníku]. 2 Celkový počet Nastavení Zásobníku Výchozí Nastavení Kontrola Adresy Zobrazit seznam (uživatel) Příjem/Odeslání Faxových Dat Stav Tiskárny Kontrola Řazení Dokumentů Kontrola USB zařízení 3 Nastavení Zásobníku Nastavení Zásobníku Registrace Typu Papíru Stiskněte tlačítko [Registrace typu papíru]. Auto Přep. Zásobníku Registrace Typu Papíru Vyberte typ papíru k úpravě. Zrušit Stiskněte typ papíru, který chcete editovat. Typ Uživ. Typ Uživ. 2 Typ Uživ. 3 Typ Uživ. 4 4 Typ Uživ. 5 Typ Uživ. 6 Typ Uživ. 7 Typy uživatele byly uloženy při továrním výchozím nastavení s názvy "Typ Uživ. " až "Typ Uživ. 7". Registrace Typu Papíru Zrušit Nakonfigurujte vlastnosti typu papíru. 5 Č..0 Název Typu Typ Uživ. Pevná Strana Papíru Sešití (2) Duplex Děrovaní () (3) () Pro změnu názvu typu stiskněte tlačítko [Název typu] a změňte název. Vymažte přednastavený název a pak zadejte požadovaný název (maximálně 4 znaků). (2) Stiskněte zaškrtávací rámečky, aby se v nich podle potřeby objevilo nebo. (3) Stiskněte tlačítko []. Pro zapnutí vlastnosti nastavte v zaškrtávacím rámečku. Nastavení, která lze zadat, závisí na nainstalovaných přídavných zařízeních. 27

29 Auto Přep. Zásobníku Když se během tisku spotřebuje papír v zásobníku, pak toto nastavení určuje, zda se automaticky vybere jiný zásobník se stejným formátem/typem papíru a bude se pokračovat v tisku. NASTAVENÍ SYSTÉMU Stiskněte tlačítko [NASTAVENÍ SYSTÉMU]. Systémová nastavení Heslo správce Stiskněte tlačítko [Nastavení zásobníku]. 2 Celkový počet Nastavení Zásobníku Výchozí Nastavení Kontrola Adresy Zobrazit seznam (uživatel) Příjem/Odeslání Faxových Dat Stav Tiskárny Kontrola Řazení Dokumentů Kontrola USB zařízení 3 Nastavení Zásobníku Nastavení Zásobníku Registrace Typu Papíru Auto Přep. Zásobníku Zapněte nebo vypněte Auto přep. zásobníku. () Stiskněte zaškrtávací rámeček [Auto přep. zásobníku], aby se objevilo nebo. (2) Stiskněte tlačítko []. () (2) Pro zapnutí automatického přepínání zásobníku nastavte v zaškrtávacím rámečku. 28

30 Kontrola adresy Používá se pro uložení, editaci a mazání tlačítek předvolby, tlačítka skupin, tlačítka programů a vlastních indexů. Uložení tlačítka předvolby ( / Internet-Fax) Adresu pro skenování do u nebo internetový fax je možné uložit, aby se dala snadno vyvolat. NASTAVENÍ SYSTÉMU Stiskněte tlačítko [NASTAVENÍ SYSTÉMU]. Systémová nastavení Heslo správce Stiskněte tlačítko [Kontrola adresy]. 2 Celkový počet Nastavení Zásobníku Výchozí Nastavení Kontrola Adresy Zobrazit seznam (uživatel) Příjem/Odeslání Faxových Dat Stav Tiskárny Kontrola Řazení Dokumentů Kontrola USB zařízení Kontrola Adresy Stiskněte tlačítko [Přímá adresa / Program]. 3 Přímá Adresa / Program F-Kód Paměťová Schránka Vlastní Index Přímá Adresa / Program Stiskněte tlačítko [Individuální]. 4 Uložit Individuální Skupina Program Pozměnit/Smaz. 29

31 Přímá Adresa / Individuální E-pošta Intern.-Fax Fax Číslo hledání 00 Název Další /2 Stiskněte tlačítko [E-pošta] nebo tlačítko [Internet-Fax], aby se objevila značka zaškrtnutí. Počáteční Index 5 Č. Faxu Pro tlačítko [Číslo hledání] se automaticky dosadí nejmenší dosud nepoužité číslo. Chcete-li změnit číslo hledání, stiskněte tlačítko [Číslo hledání] a zadejte 3místné číslo pomocí číselných tlačítek. Číslo hledání, které již bylo uloženo, nelze použít. Zaškrtávací rámečky se objeví, když jsou zapnuty příslušné funkce. Výběr zaškrtávacích rámečků nelze později změnit. 6 Přímá Adresa / Individuální E-pošta Intern.-Fax Fax Číslo hledání 00 Název Počáteční Index Adresa Další /2 Zadejte název destinace. () Stiskněte tlačítko [Název]. (2) Zadejte název destinace v obrazovce zadávání textu, která se objeví. Zadejte název dlouhý až 36 znaků.postup pro zadávání textu viz "6. ZADÁVÁNÍ TEXTU" v Uživatelské příručce. 7 Přímá Adresa / Individuální E-pošta Intern.-Fax Fax Číslo hledání 00 Název AAA AAA Počáteční Index Adresa Další /2 Zadejte iniciály. () Stiskněte tlačítko [Počáteční]. (2) Zadejte iniciály v obrazovce zadávání textu, která se objeví. Lze zadat až 0 znaků. Postup pro zadávání textu viz "6. ZADÁVÁNÍ TEXTU" v Uživatelské příručce. Iniciály, které zde zadáte, určují pozici tlačítka předvolby v abecedním indexu. Přímá Adresa / Individuální E-pošta Intern.-Fax Fax Další Stiskněte tlačítko [Index]. 8 Číslo hledání Název Počáteční AAA AAA A 00 Index /2 Adresa 30

32 () (2) Zvolte index. 9 Přímá Adresa / Individuální Další Č.00 Index Zvolte seznam zákazníku, ve kterém je registrován tento název odesílatele. Už. Už. 2 Už. 3 Už. 4 Už. 5 Už. 6 Registrujete tuto adresu také v [Časté Použití]? Ano Ne () Stiskněte tlačítko požadovaného indexu. (2) Stiskněte tlačítko []. Je možné vybrat jedno z horní řady tlačítek [Už. ] až [Už. 6] (názvy je možné změnit), aby se adresa objevila, když je místo zobrazení abecedního indexu zvoleno zobrazení vlastního indexu. Dolní tlačítka slouží pro nastavení, zda se má adresa přidat do indexu [Časté Použ.]. Často používané adresy a skupiny je vhodné zařadit do indexu [Časté Použ.]. 0 Přímá Adresa / Individuální E-pošta Intern.-Fax Fax Číslo hledání 00 Název Počáteční AAA AAA A Index Už. Adresa Další /2 Zadejte adresu destinace. () Stiskněte tlačítko [Adresa]. (2) Zadejte adresu destinace v obrazovce zadávání textu, která se objeví. Lze zadat až 64 znaků. Postup pro zadávání textu viz "6. ZADÁVÁNÍ TEXTU" v Uživatelské příručce. Když je adresa je zadána, objeví se "Registrace je dokončena.". U tlačítka [Adresa] se objeví jen prvních 32 znaků uložené adresy bez ohledu na to, kolik znaků bylo uloženo. Přímá Adresa / Individuální Další E-pošta Intern.-Fax Fax Číslo hledání Hl. Název Formát Souboru Internet Fax 00 AAA AAA Registrace je dokončena. Bar./šedý : PDF/Střední komprese ČB : PDF/MMR(G4) (3) (2) Přímá Adresa / Individuální Další E-pošta Intern.-Fax Fax Číslo hledání Hl. Název Zpráva I-Faxu 00 AAA AAA Vypnuto Registrace je dokončena. Komprese MH (G3) 2/2 () (A) (2) (3) () 2/2 Zkontrolujte nastavení. () Použijte tlačítka pro přepínání obrazovek. (2) Zkontrolujte název tlačítka. Potřebujete-li změnit název, který se objevuje na tlačítku, stiskněte tlačítko [Hl. název] a zadejte správný název (maximálně 8 znaků). (3) Zkontrolujte formát a režim komprese. Pro změnu nastavení stiskněte tlačítko [Formát souboru] nebo tlačítko [Komprese]. (Přejděte na krok 2) (A) Je-li adresou adresa internetového faxu, zkontrolujte nastavení položky Žádost o zprávu příjmu I-Faxu. Zadejte, zda chcete po dokončení přenosu přijmout zprávu o příjmu em. Pro změnu nastavení stiskněte tlačítko [Zpráva I-Faxu] a zvolte požadované nastavení. Znaky zobrazené u tlačítka [Hl. název] se zobrazí na tlačítku předvolby. Na začátku se zobrazí prvních 8 znaků názvu adresy, zadané v kroku 6. 3

33 Nastavení formátu Přímá Adresa / Individuální Další Skenování v režimu Mono 2 Č.00 Formát Souboru Typ Souboru PDF Zakód. PDF TIFF Režim Komprese Žádné MH(G3) MMR(G4) ČB Bar./šedý () Stiskněte tlačítko požadovaného typu souboru. (2) Stiskněte tlačítko požadovaného režimu komprese. (3) Stiskněte tlačítko []. () (2) (3) 2 Přímá Adresa / Individuální Další Č.00 Formát Souboru Typ Souboru Režim Komprese PDF JPEG Níz. kompr. ČB Zakód. PDF TIFF Stř. kompr. Vys. kompr. Bar./šedý (2) (3) (4) () Skenování v režimu Barva/Stupně šedi () Změňte režim na Barva/Stupně šedi. Režim Barva/Stupně šedi se nastaví, když je zvýrazněno tlačítko [Bar./Šedý]. (2) Stiskněte tlačítko požadovaného typu souboru. (3) Stiskněte tlačítko požadovaného poměru komprese. (4) Stiskněte tlačítko []. Nastavení kompresního režimu Internet Fax () Stiskněte tlačítko požadovaného režimu komprese. Přímá Adresa / Individuální Č.00 Další (2) Stiskněte tlačítko []. Režim Komprese MH(G3) MMR(G4) () (2) Přímá Adresa / Individuální E-pošta Intern.-Fax Fax Další Stiskněte tlačítko []. 3 Číslo hledání Hl. Název Formát Souboru 00 AAA AAA Registrace je dokončena. Bar./šedý : PDF/Střední komprese ČB : PDF/MMR(G4) 2/2 Uložení dalšího tlačítka předvolby... Stiskněte tlačítko [Další] a opakujte postup od kroku 5. Lze uložit celkem 999 tlačítek předvolby a tlačítek skupin. Destinace pro funkce nebude možné uložit, pokud to bylo zakázáno pomocí "Zakázat registraci místa určení z ovládacího panelu" (strana 03) v systémovém nastavení (administrátor). 32

34 Uložení tlačítka skupiny Více adres je možné uložit jako skupinu pro skupinové odeslání (oběžník). NASTAVENÍ SYSTÉMU Stiskněte tlačítko [NASTAVENÍ SYSTÉMU]. Systémová nastavení Heslo správce Stiskněte tlačítko [Kontrola adresy]. 2 Celkový počet Nastavení Zásobníku Výchozí Nastavení Kontrola Adresy Zobrazit seznam (uživatel) Příjem/Odeslání Faxových Dat Stav Tiskárny Kontrola Řazení Dokumentů Kontrola USB zařízení Kontrola Adresy Stiskněte tlačítko [Přímá adresa / Program]. 3 Přímá Adresa / Program F-Kód Paměťová Schránka Vlastní Index Přímá Adresa / Program Stiskněte tlačítko [Skupina]. 4 Uložit Individuální Skupina Program Pozměnit/Smaz. Přímá Adresa / Skupina Číslo hledání 00 Název Skupiny Další Zadejte název skupiny. () Stiskněte tlačítko [Název skupiny]. Počáteční Index Adresa (2) Zadejte název skupiny v obrazovce zadávání textu, která se objeví. 5 Hl. Název Zadejte název dlouhý až 36 znaků. Postup pro zadávání textu viz "6. ZADÁVÁNÍ TEXTU" v Uživatelské příručce. Pro tlačítko [Číslo hledání] se automaticky dosadí nejmenší dosud nepoužité číslo. Chcete-li změnit číslo hledání, stiskněte tlačítko [Číslo hledání] a zadejte 3místné číslo pomocí číselných tlačítek. Číslo hledání, které již bylo uloženo, nelze použít. 33

35 Přímá Adresa / Skupina Číslo hledání 00 Název Skupiny BBB BBB Další Zadejte iniciály. () Stiskněte tlačítko [Počáteční]. 6 Počáteční Index Hl. Název Adresa (2) Zadejte iniciály v obrazovce zadávání textu, která se objeví. Lze zadat až 0 znaků. Postup pro zadávání textu viz "6. ZADÁVÁNÍ TEXTU" v Uživatelské příručce. Iniciály, které zde zadáte, určují pozici tlačítka předvolby v abecedním indexu. Přímá Adresa / Skupina Číslo hledání 00 Další Stiskněte tlačítko [Index]. 7 Název Skupiny Počáteční Index BBB BBB B Adresa Hl. Název () (2) Zvolte index. 8 Přímá Adresa / Individuální Další Č.00 Index Zvolte seznam zákazníku, ve kterém je registrován tento název odesílatele. Už. Už. 2 Už. 3 Už. 4 Už. 5 Už. 6 Registrujete tuto adresu také v [Časté Použití]? Ano Ne () Stiskněte tlačítko požadovaného indexu. (2) Stiskněte tlačítko []. Je možné vybrat jedno z horní řady tlačítek [Už. ] až [Už. 6] (názvy je možné změnit), aby se skupina objevila, když je místo zobrazení abecedního indexu zvoleno zobrazení vlastního indexu. Dolní tlačítka slouží pro nastavení, zda se má skupina přidat do indexu [Časté Použ.]. Často používané adresy a skupiny je vhodné zařadit do indexu [Časté Použ.]. Přímá Adresa / Skupina Číslo hledání 00 Další Stiskněte tlačítko [Adresa]. 9 Název Skupiny Počáteční Index BBB BBB B Už. Adresa Hl. Název 34

36 () (2) Zadejte adresy destinací. Přímá Adresa / Skupina Zvolte adresu. AAA AAA CCC CCC EEE EEE BBB BBB DDD DDD FFF FFF /2 0 Přímý Vstup Přehled Adres () Stiskněte tlačítka požadovaných destinací. Vybrané destinace jsou zvýrazněny a uloženy do tlačítka skupiny. (2) Stiskněte tlačítko []. 0 Časté Použ. ABCD EFGHI JKLMN OPQRST UVWXYZ Vybrat adresu Stiskněte tlačítko []. Objeví se "Registrace je dokončena.". Tlačítka, která nelze uložit jako tlačítka skupin, jsou zobrazena šedě, aby se zabránilo jejich výběru. Přímé zadání adresy nebo kontrola vybraných adres viz "Přímý vstup" (strana 36) a "Kontrola adres" (strana 36). Lze naprogramovat až 500 adres. Je-li vybrána nesprávná adresa... Stiskněte znovu adresu tak, aby nebyla zvýrazněna. To ji odstraní z ukládané skupiny. Přímá Adresa / Skupina Další Zkontrolujte název tlačítka. Číslo hledání 00 Název Skupiny BBB BBB Počáteční B Index Už. Hl. Název BBB BBB Registrace je dokončena. Adresa 3 Adresy Potřebujete-li změnit název, který se objevuje na tlačítku, stiskněte tlačítko [Hl. název] a zadejte správný název (maximálně 8 znaků). Znaky zobrazené u tlačítka [Hl. název] se zobrazí na tlačítku skupiny. Na začátku se zobrazí prvních 8 znaků názvu skupiny, zadané v kroku 5. Přímá Adresa / Skupina Další Stiskněte tlačítko []. Číslo hledání 00 Registrace je dokončena. Název Skupiny BBB BBB Počáteční B 2 Index Hl. Název Už. BBB BBB Adresa 3 Adresy Uložení další skupiny... Stiskněte tlačítko [Další] a opakujte postup od kroku 5. Lze uložit celkem 999 tlačítek předvolby a tlačítek skupin. Skupinu nebude možné uložit, pokud to bylo zakázáno pomocí "Zakázat registraci místa určení z ovládacího panelu" (strana 03) v systémovém nastavení (administrátor). 35

37 Přímý vstup Přímá Adresa / Skupina Zvolte adresu. AAA AAA E-pošta Přímý Vstup Pro zadání adresy, která není uložena v tlačítku předvolby, stiskněte tlačítko [Přímý vstup], vyberte režim a zadejte adresu. BBB BBB Internet-Fax Přehled Adres CCC CCC Fax Časté Použ. ABCD EFGHI JKLMN OPQRST UVWXYZ Vybrat adresu Kontrola adres Přímá Adresa / Skupina Zvolte adresy pro smazání. Název Skupiny : BBB BBB 00 AAA AAA 002 BBB BBB 003 CCC CCC / Pro kontrolu adres, který byly vybrány, stiskněte tlačítko [Přehled adres] v obrazovce nastavení adres. Zobrazí se nastavené adresy. Pro odstranění adresy ze skupiny stiskněte zobrazenou adresu.zobrazí se výzva k potvrzení vymazání. Stiskněte tlačítko [Ano]. Pokud bylo zapnuto " přímé vložení" (strana 03) v systémovém nastavení (administrátor), nebude možné zadat adresu přímo. 36

38 Uložení programu Pokud často používáte stejná nastavení a/nebo funkce pro odesílání do stejné destinace nebo destinací, je možné uložit nastavení a destinace jako program. To umožňuje jednoduše vyvolat nastavení a destinace volbu příslušeného programu. NASTAVENÍ SYSTÉMU Stiskněte tlačítko [NASTAVENÍ SYSTÉMU]. Systémová nastavení Heslo správce Stiskněte tlačítko [Kontrola adresy]. 2 Celkový počet Nastavení Zásobníku Výchozí Nastavení Kontrola Adresy Zobrazit seznam (uživatel) Příjem/Odeslání Faxových Dat Stav Tiskárny Kontrola Řazení Dokumentů Kontrola USB zařízení 3 Kontrola Adresy Přímá Adresa / Program F-Kód Paměťová Schránka Stiskněte tlačítko [Přímá adresa / Program]. Vlastní Index Přímá Adresa / Program Stiskněte tlačítko [Program]. 4 Uložit Individuální Skupina Program Pozměnit/Smaz. Program Další Zadejte název programu. Č. Název Programu () Stiskněte tlačítko [Název programu]. 5 Nastavení Expozice Spec. Režimy Adresa Rozlišení (2) Zadejte název programu v obrazovce zadávání textu, která se objeví. Zadejte název dlouhý až 8 znaků. Postup pro zadávání textu viz "6. ZADÁVÁNÍ TEXTU" v Uživatelské příručce. Číslo programu, které se automaticky objeví, je nejmenší číslo od do 48, které nebylo dosud naprogramováno. (Toto číslo nelze vybrat z čísel, která nebyla naprogramována.) 37

39 Program Č. Další Stiskněte tlačítko [Nastavení]. 6 Název Programu Nastavení Expozice CCC CCC Adresa Rozlišení Spec. Režimy Zadejte požadovaný program. Zrušit Zvolte nastavení programu. Přepn. Režimu Natavení obrazu Skenovat Internet Fax Fax Adresář Přehled Adres Speciál Režimy () Stiskněte tlačítko [Přepn. režimu], abyste nastavili režim, který chcete uložit do programu. 7 () Zadejte požadovaný program. Zrušit (3) (2) Zvolte destinace a nastavení, která chcete vložit do programu. Informace o nastavení viz Průvodce skenerem. (3) Stiskněte tlačítko []. Skenovat Přepn. Režimu Natavení obrazu Adresář Přehled Adres Speciál Režimy (2) Program Č. Registrace je dokončena. Další Stiskněte tlačítko []. Název Programu CCC CCC 8 Nastavení Expozice Spec. Režimy Adresa 3 5 Text/Foto Vymazat 4 Adresy Rozlišení 200X200dpi Uložení dalšího programu... Stiskněte tlačítko [Další] a opakujte postup od kroku 5. Do programu nelze vložit nastavení časovače. Do programu musí být vloženo nejméně jedno tlačítko předvolby, jinak nelze program uložit. Lze uložit až 48 programů. 38

40 Pozměnit/Smaz. Postupujte podle níže uvedených kroků, abyste editovali nebo vymazali tlačítko předvolby, skupiny nebo programu. NASTAVENÍ SYSTÉMU Stiskněte tlačítko [NASTAVENÍ SYSTÉMU]. Systémová nastavení Heslo správce Stiskněte tlačítko [Kontrola adresy]. 2 Celkový počet Nastavení Zásobníku Výchozí Nastavení Kontrola Adresy Zobrazit seznam (uživatel) Příjem/Odeslání Faxových Dat Stav Tiskárny Kontrola Řazení Dokumentů Kontrola USB zařízení 3 Kontrola Adresy Přímá Adresa / Program F-Kód Paměťová Schránka Stiskněte tlačítko [Přímá adresa / Program]. Vlastní Index Přímá Adresa / Program Stiskněte tlačítko [Pozměnit/Smaz.]. Uložit 4 Individuální Skupina Program Pozměnit/Smaz. Pokud nebyla žádná tlačítka uložena, nelze tlačítko [Pozměnit/Smaz.] zvolit. 5 Přímá Adresa / Pozměnit/Smazat Zvolte adresu pro pozměnění/smazání. AAA AAA BBB BBB CCC CCC DDD DDD EEE EEE FFF FFF / Program Stiskněte tlačítko, které chcete editovat nebo smazat. Už. Už. 2 Už. 3 Už. 4 Už. 5 Už. 6 Vybrat adresu 39
