1 ibaby Monitor M2 - uživatelská příručka easyapple.cz Uživatelská příručka

2 ibaby Monitor M2 - uživatelská příručka Obsah! easyapple.cz Úvod! 2! Obsah balení! 2! Funkce a vlastnosti zařízení! 2! Specifikace produktu! 2! Vzhled a detailní popis produktu! 4! Vzhled! 4! Detailní popis! 4! Nastavení a instalace! 5! Instalace! 5! Řešení problémů! 5! Problém s připojením (Error: Kamera není dostupná)! 5! Problém s Wi-Fi připojením (Error: Wi-Fi není dostupná)! 6! ibaby Monitor M2 je připojen k Wi-Fi, ale připojení je nestálé! 6! Problém s přenosem zvuku! 6! FAQ! 6! Obecné informace! 6! Instalace! 7! Vlastnosti produktu! 9!

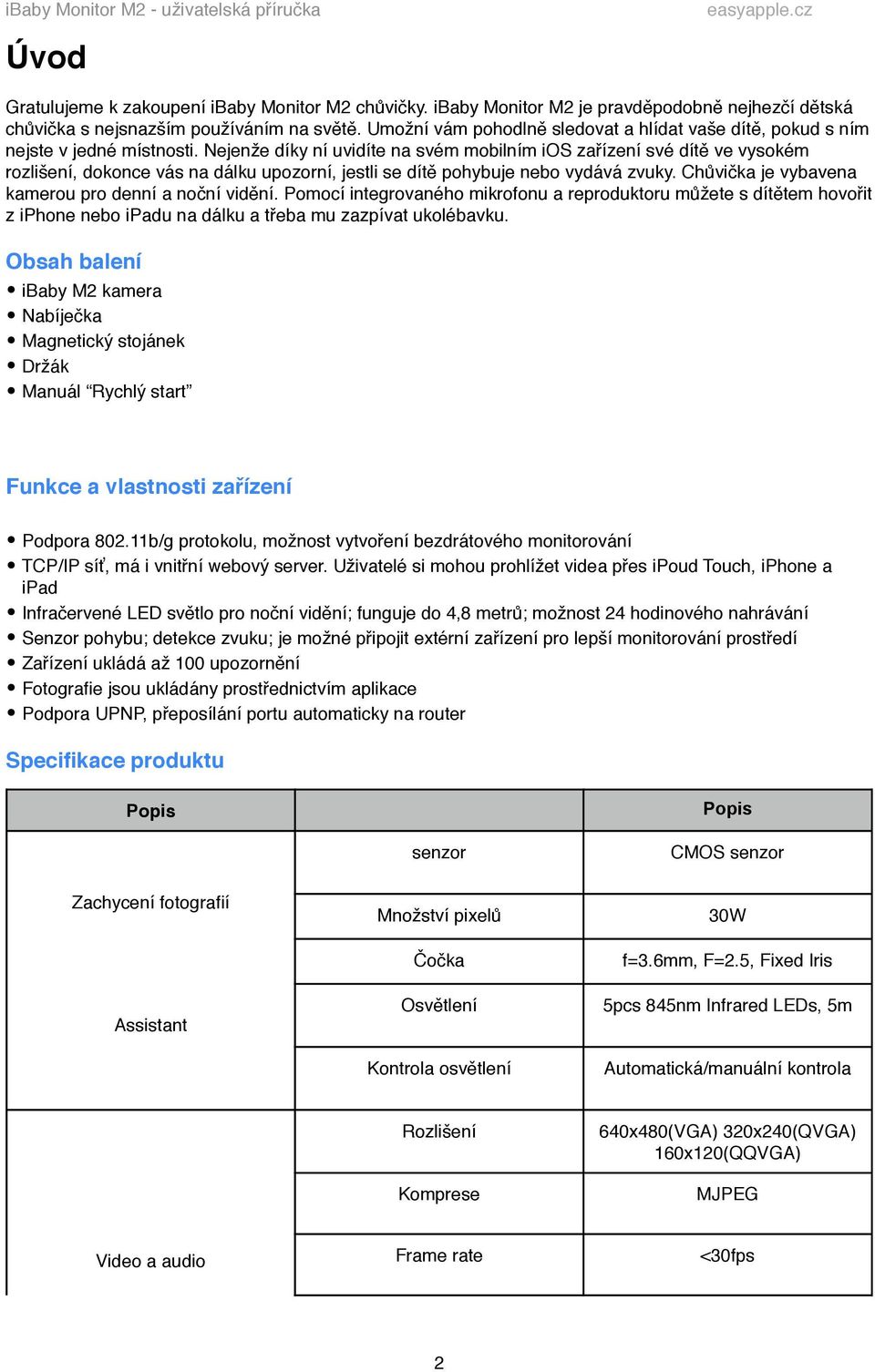

3 ibaby Monitor M2 - uživatelská příručka easyapple.cz Úvod! Gratulujeme k zakoupení ibaby Monitor M2 chůvičky. ibaby Monitor M2 je pravděpodobně nejhezčí dětská chůvička s nejsnazším používáním na světě. Umožní vám pohodlně sledovat a hlídat vaše dítě, pokud s ním nejste v jedné místnosti. Nejenže díky ní uvidíte na svém mobilním ios zařízení své dítě ve vysokém rozlišení, dokonce vás na dálku upozorní, jestli se dítě pohybuje nebo vydává zvuky. Chůvička je vybavena kamerou pro denní a noční vidění. Pomocí integrovaného mikrofonu a reproduktoru můžete s dítětem hovořit z iphone nebo ipadu na dálku a třeba mu zazpívat ukolébavku. Obsah balení! ibaby M2 kamera Nabíječka Magnetický stojánek Držák Manuál Rychlý start Funkce a vlastnosti zařízení! Podpora b/g protokolu, možnost vytvoření bezdrátového monitorování TCP/IP síť, má i vnitřní webový server. Uživatelé si mohou prohlížet videa přes ipoud Touch, iphone a ipad Infračervené LED světlo pro noční vidění; funguje do 4,8 metrů; možnost 24 hodinového nahrávání Senzor pohybu; detekce zvuku; je možné připojit extérní zařízení pro lepší monitorování prostředí Zařízení ukládá až 100 upozornění Fotografie jsou ukládány prostřednictvím aplikace Podpora UPNP, přeposílání portu automaticky na router Specifikace produktu! Popis Zachycení fotografií Assistant Video a audio senzor Množství pixelů Čočka Osvětlení Kontrola osvětlení Rozlišení Komprese Frame rate Popis CMOS senzor 30W f=3.6mm, F=2.5, Fixed Iris 5pcs 845nm Infrared LEDs, 5m Automatická/manuální kontrola 640x480(VGA) 320x240(QVGA) 160x120(QQVGA) MJPEG <30fps 2

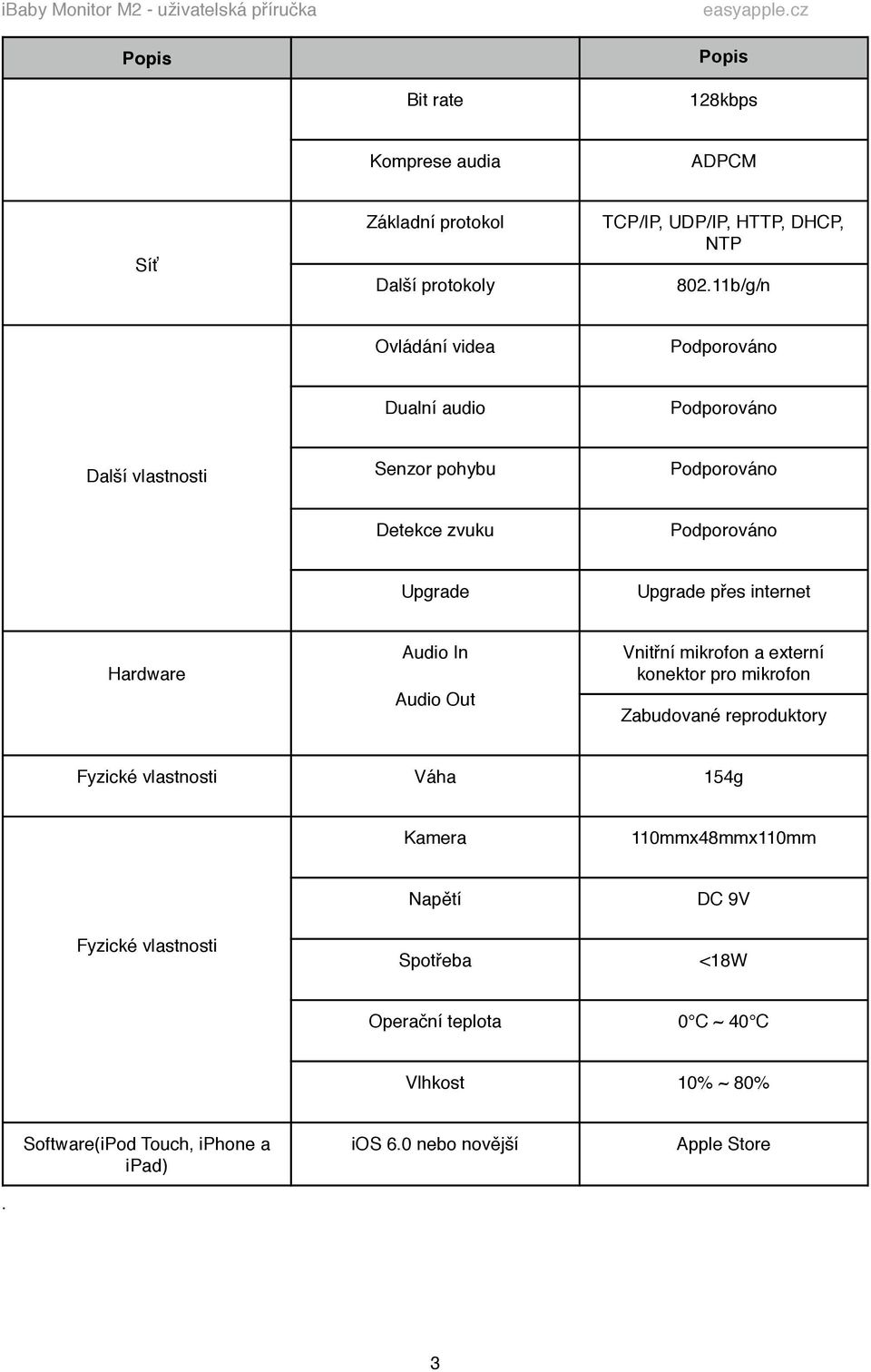

4 ibaby Monitor M2 - uživatelská příručka easyapple.cz Popis Popis Bit rate 128kbps Síť Další vlastnosti Komprese audia Základní protokol Další protokoly Ovládání videa Dualní audio Senzor pohybu ADPCM TCP/IP, UDP/IP, HTTP, DHCP, NTP b/g/n Podporováno Podporováno Podporováno Detekce zvuku Podporováno Hardware Upgrade Audio In Audio Out Upgrade přes internet Vnitřní mikrofon a externí konektor pro mikrofon Zabudované reproduktory Fyzické vlastnosti Váha 154g Fyzické vlastnosti Kamera Napětí 110mmx48mmx110mm DC 9V Spotřeba <18W Operační teplota 0 C ~ 40 C Vlhkost 10% ~ 80% Software(iPod Touch, iphone a ipad) ios 6.0 nebo novější Apple Store. 3

5 ibaby Monitor M2 - uživatelská příručka easyapple.cz Vzhled a detailní popis produktu! Vzhled! Poznámka: Diody na zařízení: zelená dioda indikuje, že zařízení je zapnuté. V případě, že zelená dioda bliká znamená to, že probíhá vyhledávání sítě. Červená dioda indikuje slabou baterii. Oranžová dioda indikuje nabíjení zařízení. LED diodu je možné vypnout skrz aplikaci ibaby ve Vašem ios zařízení (ipod Touch, iphone, ipad) Detailní popis! 1. On/Off 2. LED dioda 3. Zdířka na napájení 4. USB port 5. Kryt 4

6 ibaby Monitor M2 - uživatelská příručka easyapple.cz Nastavení a instalace!!!! Modem/Router (není součástí balení) Kamera ipod touch/ipad/iphone (není součástí balení) Nabíječka Instalace! 1. Ujistěte se, že Vaše ios zařízení je připojeno k Vaší domácí nebo pracovní Wi-Fi. 2. Nainstalujte si ibaby Monitor aplikaci do Vašeho ios zařízení > aplikaci naleznete v Apple Store při zadání klíčových slov ibaby Monitor. 3. Připojte konec síťového kabelu do ibaby Monitoru M2 a druhý konec do elektrické zásuvky. 4. Zmáčkněte tlačítko on/off po dobu 1-2 vteřin dokud se nerozsvítí LED dioda. 5. Vyčkejte přibližně jednu minutu, než se zařízení zapne. Jakmile je zařízení zapnuté, vydá tón. 6. Propojte Vaše ios zařízení s ibaby Monitor M2 pomocí USB kabelu (USB kabel je součástí balení). 7. Na displeji Vašeho ios zařízení se objeví zpráva Share Wi-Fi Settings (sdílet nastavení Wi-Fi). Zvolte Allow (povolit). 8. Pro dokončení nastavení postupujte podle jednoduchých instrukcí v ibaby aplikaci. Řešení problémů! Problém s připojením (Error: Kamera není dostupná)! 1. Ujistěte se, že je zařízení v dosahu 24 metrů od Wi-Fi routru 2. Restartujte router (vypojte zařízení z elektrické zásuvky po dobu 10 vteřin). Jakmile se router restartuje vyčkejte než se rozsvítí dioda. Pokračujte v nastavení ibaby Monitor M2 chůvičky 3. Restartujte ibaby Monitor M2 chůvičku tím že ji vypnete (ujistěte se, že byla chůvička vypnutá po dobu 10 vteřin). Poté chůvičku zapněte. Tlačítko On/Off se nachází na zadní straně zařízení 5

7 ibaby Monitor M2 - uživatelská příručka easyapple.cz Problém s Wi-Fi připojením (Error: Wi-Fi není dostupná)! 4. Ujistěte se, že je Vaše ios zařízení připojeno k Vaší domácí Wi-Fi síti 5. Zkontrolujte, zdali je ibaby Monitor M2 chůvička správně propojena s Vaším ios zařízením pomocí USB kabelu 6. Ujistěte se, že je zařízení v dosahu 24 metrů od Wi-Fi routru 7. Restartujte router (vypojte zařízení z elektrické zásuvky po dobu 10 vteřin). Jakmile se router restartuje vyčkejte než se rozsvítí dioda. Pokračujte v nastavení ibaby Monitor M2 chůvičky 8. V případě, že se Vám nepodaří připojit ibaby Monitor M2 chůvičku s Wi-Fi, tak se obraťte na prodejce ibaby Monitor M2 je připojen k Wi-Fi, ale připojení je nestálé! 9. Ujistěte se, že je zařízení v dosahu 24 metrů od Wi-Fi routru 10.Restartujte router (vypojte zařízení z elektrické zásuvky po dobu 10 vteřin). Jakmile se router restartuje vyčkejte než se rozsvítí dioda. Pokračujte v nastavení ibaby Monitor M2 chůvičky 11. V případě, že se Vám nepodaří ustálit připojení ibaby Monitor M2 chůvičky s Wi-Fi, tak se obraťte na prodejce Problém s přenosem zvuku! 12.Zvyšte hlasitost zvuku na Vašem ios zařízení 13.Pro co nejlepší přenos zvuku se ujistěte, že je chůvička umístěná nejdále 5 metrů od Vašeho dítěte 14.Síla Wi-Fi signálu ovlivňuje kvalitu přenosu zvuku FAQ! Obecné informace! Která ios zařízení jsou kompatibilní s ibaby Monitor M2 chůvičkou?! ibaby Monitor M2 je momentálně kompatibilní s následujícími přístroji: ipod Touch 4 generace, iphone 4, iphone 4S a iphone 5, ipad, ipad 2, Nový ipad (ipad 3), ipad mini. Všechna ios zařízení musí mít software ios 6.0 a novější. Potřebuji aplikaci, abych viděl svoje dítě?! Ano. Aplikaci si je možné zadarmo stáhnout z Apple Store. Kolik uživatelů může používat ibaby Monitor M2 současně?! Neomezené množství uživatelů může mít přístup k ibaby Monitor M2, avšak současně pouze čtyři uživatelé. Zpozoruje ibaby Monitor M2 pohyb?! Ano. Pohybový senzor je možné aktivovat přímo v aplikaci v sekci Alert. Také můžete nastavit citlivost senzoru snímající Vaše dítě, a to v sekci Set Up > Alert Level. V případě zachycení pochybu, Vás Vaše aplikace okamžitě upozorní skrz zazvonění/vibrace. 6

8 ibaby Monitor M2 - uživatelská příručka easyapple.cz Zaznamenává ibaby Monitor M2 zvuk?! Ano, ibaby Monitor M2 má tzv. detekci zvuku. Tuto funkci je možno nastavit přímo v aplikaci v sekci Sound Alert a navolením Alert. Při nastavování detekce zvuku platí pravidlo, a to čím hlasitější, tím citlivější na okolní hluk. Všechna tyto nastavení jsou v sekci Set Up > Alert Level. Je možné přimontovat ibaby Monitor M2?! Ano. Můžete použít držák a sadu na přimontování, která je součástí balení. Bude fungovat ibaby Monitor M2 zařízení i mimo domov, pokud se rozhodnu si ho vzít sebou?! Ano. Po restartování zařízení budete muset postupovat podle stejných kroků jako při první instalaci, aby se zařízení připojilo k nové síti. Instalace K čemu slouží USB kabel, který se nachází v balení?! USB kabel se používá k propojení ibaby Monitor M2 chůvičky s Vaším ios zařízením, při první instalaci k nastavení Wi-Fi. Jak se nabíjí ibaby Monitor M2? Zmáčkněte tlačítko On/Off po dobu 1-2 vteřin a vyčkejte dokud se nerozsvítí LED dioda. Jaká je doporučená vzdálenost mezi ibaby Monitor M2 a routrem?! Ujistěte se, že je ibaby Monitor M2 není ve větší vzdálenosti než 22 metrů od Wi-Fi routru. 7

9 ibaby Monitor M2 - uživatelská příručka easyapple.cz Jak je zobrazena síla signálu mezi ios zařízením a ibaby Monitor M2?! Síla signálu je zobrazena v levém horním rohu na úvodní stránce aplikace ibaby. V případě, že zařízení nepracuje správně, ujistěte se, že síla signálu je plná. V případě, že dojde k poklesu signálu, je třeba zkontrolovat, jestli není ibaby Monitor M2 zařízení vzdáleno více než 22 metrů od Wi-Fi routru. Jaká je doporučená vzdálenost ibaby Monitor M2 zařízení od miminka?! Doporučená vzdálenost je minimálně 1,5 metru. Pro nastavení Wi-Fi v novém prostředí postupujte podle následujících kroků: Jak nastavím ibaby Monitor M2 zařízení v novém prostředí (nová Wi-Fi síť)?! I. Připojte konec síťového kabelu do ibaby Monitoru M2 a druhý konec do elektrické zásuvky. II. Zmáčkněte tlačítko on/off po dobu 1-2 vteřin dokud se nerozsvítí LED dioda. III. Vyčkejte přibližně jednu minutu, než se zařízení zapne. Jakmile je zařízení zapnuté, vydá tón. IV. Propojte Vaše ios zařízení s ibaby Monitor M2 pomocí USB kabelu (USB kabel je součástí balení). V. Na displeji Vašeho ios zařízení se objeví zpráva Share Wi-Fi Settings (sdílet nastavení Wi-Fi). Zvolte Allow (povolit). Úspěšně jsem zaregistroval/la zařízení ibaby Monitor M2, avšak jsem zapomněl/la uživatelské jméno/ heslo! V sekci registrace Registration zvolte možnost Forgot Your Password. Aplikace Vás vyzve k zadání Vaší ové adresy, kterou jste použili při registraci a zašle Vám na ní Vaše uživatelské jméno a heslo. Jak připojím druhé ibaby Monitor M2 zařízení k domácí síti?! Připojení dalších ibaby Monitor zařízení je velice jednoduché. Stačí spustit aplikaci ibaby a kliknout na ikonku v levém horním rohu obrazovky, která vypadá jako seznam List, pro vtup do nastavení. Postupujte podle instrukcí zobrazených na displeji Vašeho ios zařízení. 8

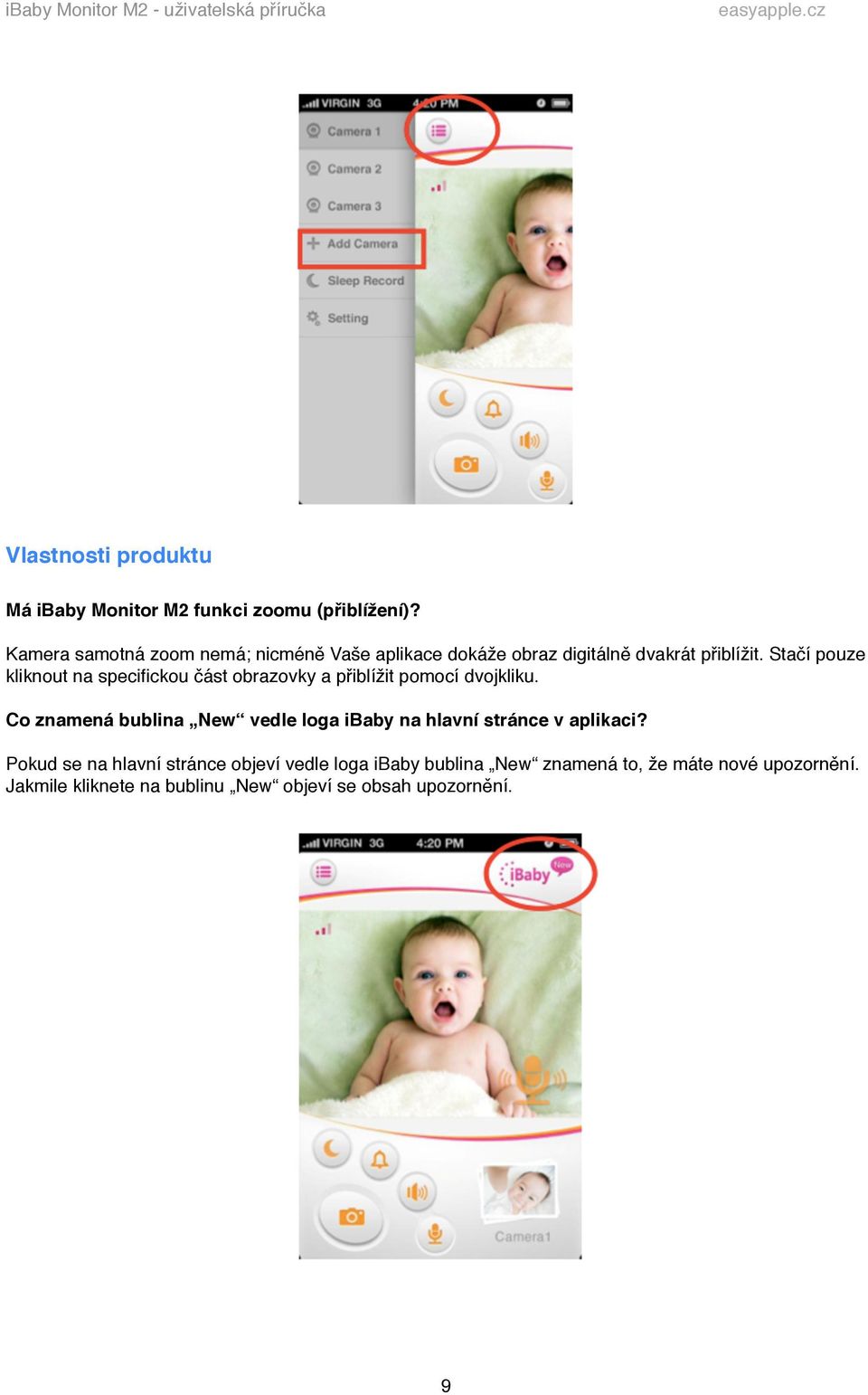

10 ibaby Monitor M2 - uživatelská příručka easyapple.cz Vlastnosti produktu! Má ibaby Monitor M2 funkci zoomu (přiblížení)?! Kamera samotná zoom nemá; nicméně Vaše aplikace dokáže obraz digitálně dvakrát přiblížit. Stačí pouze kliknout na specifickou část obrazovky a přiblížit pomocí dvojkliku. Co znamená bublina New vedle loga ibaby na hlavní stránce v aplikaci?! Pokud se na hlavní stránce objeví vedle loga ibaby bublina New znamená to, že máte nové upozornění. Jakmile kliknete na bublinu New objeví se obsah upozornění. 9

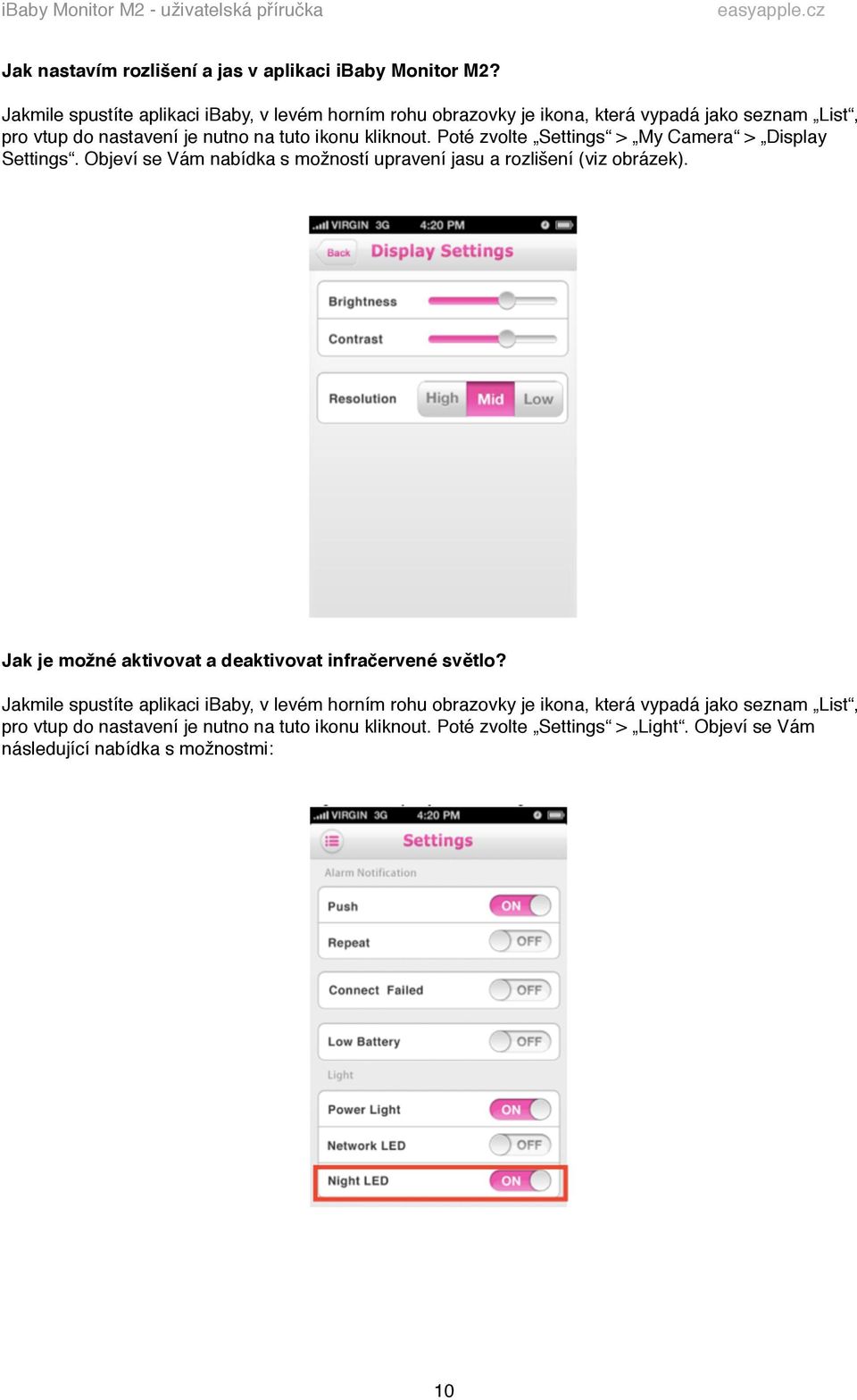

11 ibaby Monitor M2 - uživatelská příručka easyapple.cz Jak nastavím rozlišení a jas v aplikaci ibaby Monitor M2?! Jakmile spustíte aplikaci ibaby, v levém horním rohu obrazovky je ikona, která vypadá jako seznam List, pro vtup do nastavení je nutno na tuto ikonu kliknout. Poté zvolte Settings > My Camera > Display Settings. Objeví se Vám nabídka s možností upravení jasu a rozlišení (viz obrázek). Jak je možné aktivovat a deaktivovat infračervené světlo?! Jakmile spustíte aplikaci ibaby, v levém horním rohu obrazovky je ikona, která vypadá jako seznam List, pro vtup do nastavení je nutno na tuto ikonu kliknout. Poté zvolte Settings > Light. Objeví se Vám následující nabídka s možnostmi: 10

12 ibaby Monitor M2 - uživatelská příručka easyapple.cz Kolik obrázků je možné uložit v aplikaci ibaby?! V aplikaci ibaby je možné uložit neomezené množství obrázků (samozřejmě záleží na velikosti paměti Vašeho ios zařízení). Kolik záznamů umí zařízení uložit, než se začnou záznamy přepisovat?! ibaby Monitor M2 umí uložit 100 záznamů. Jakmile dosáhne tohoto čísla, začne automaticky přemazávat nejstarší záznamy, záznamy novými. Proč bych si měl uložit obrázky před tím, než se odhlásím ze svého účtu?! Uživatel zůstává automaticky přihlášen ke svému účtu. Jakmile se však uživatel odhlásí a jiný uživatel přihlásí do aplikace, veškeré pořízené fotografie se smažou. Aplikace Vás vždy vyzve k uložení fotografií do paměti Vašeho ios zařízení. 11

13 ibaby Monitor M2 - uživatelská příručka easyapple.cz Výhradní dovozce pro ČR a Slovensko: EasyCo s.r.o.! Štěrboholská 1307/ Praha 10 Česká republika tel.: (+420) , info@easyco.cz 12
