Návod na GPS lokátor GT-30

Transkript

1 Návod na GPS lokátor GT Charakteristika GPS lokátoru GT-30 GT-30 je kompaktní, osobní GPS lokátor na bázi GPS/GPRS s velmi jednoduchým ovládáním GT-30 má zabudovaný GPS modul, který umoţňuje lokalizovat polohu lidí, vozidel nebo zvířat, která u sebe tento lokátor mají GT-30 podporuje obousměrnou komunikaci, kterou můţe aktivovat kterákoliv ze stran. Lokátor umoţňuje širokou paletu nastavitelných funkcí. Interní paměť umoţní ukládat GPS lokace i v případě, ţe není k dispozici GPRS spojení GT-30 disponuje především následujícími funkcemi : - SMS a GPRS TCP/UDP komunikace - AGPS (zrychlené určení lokace) - Zaslání lokalizace na vyţádání - Zobrazení lokalizace přímo na mobilním telefonu - Trackování v časových intervalech - Trackování podle vzdálenosti - Dvousměrná audio komunikace - Voice monitoring (odposlech okolí) - Interní paměť pro ukládání dat - Pohybový senzor pro šetřící energetický mód - Nouzové SOS tlačítko - Pohybový alarm - Geo-fencing - Upozornění na nízký stav baterie - Tři tlačítka pro provádění hovorů nebo odeslání zprávy 2. Pro vaši bezpečnost : - Nepouţívejte GT-30 v místech, kde je zakázáno pouţívání mobilních telefonů, příp. kde jejich pouţívání můţe způsobovat negativní interference příp. ohroţovat zdraví - Nepouţívejte GT-30 v nemocnicích a letadlech - Nepouţívejte GT-30 v místech plánovaného odstřelu (např. v blízkosti lomů) Stránka 1

2 - GT-30 není vodotěsný, ukládejte ho proto na suchá místa. V případě potřeby pouţívejte vodotěsný kryt 3. Začínáme Tato sekce Vám pomůţe s nastavením Vašeho GT Hardware a příslušenství GT-30 s baterií Sluchátka s mikrofonem Síťový adaptér Auto nabíječka USB kabel CD 3.2 Pohled na GT-30 Čelní pohled Boční pohledy Zadní pohled 3.3 Funkční části GT-30 GT-30 má čtyři tlačítka a tři barevné diody, indikující status, ve kterém se přístroj právě nachází Stránka 2

3 Překlad pojmů z obrázku : Power On/Off Button Call, C, Call B, SOS Lanyard Loop Mini USB GPS Led GSM Led Battery Led SIM card Microphone Earphone Plug Tlačítko On/Off Tlačítka pro volání Poutko pro zavěšení na krk Mini USB konektor GPS indikátor GSM indikátor Indikátor baterie Slot pro vloţení SIM karty Mikrofon Zdířka pro zapojení sluchátek Funkcionalita popsaných pojmů Červená dioda Nesvítí Bliká (kaţdých 0,1 s) Nepřerušovaně svítí Přístroj je vypnut nebo je plně nabit (při dobíjení) Slabá baterie Přístroj se nabíjí Stránka 3

4 Bliká (1 s svítí, a poté 2 s nesvítí) Modrá dioda indikuje GPS status Rozsvítí se Bliká (kaţdých 0,1 s) Bliká (0,1 s svítí, a poté 2,9 s nesvítí) Bliká (1 s svítí, a poté 2 s nesvítí) Zelená dioda indikuje GSM status Svítí Bliká (kaţdých 0,1 s) Bliká (0,1 s svítí, a poté 2,9 s nesvítí) Bliká (1 s svítí, a poté 2 s nesvítí) Tlačítka Power On/Off Tlačítko SOS Call B Call A Ostatní konektory Mini USB SIM Card Earphone Plug Lanyadr Loop Přístroj v provozu Po stisku jakéhokoliv tlačítka Přístroj nabíhá (po spuštění) Přístroj je na GPS signálu Přístroj není na GPS signálu Příchozí nebo probíhající telefonát na přístroj Přístroj nabíhá (po spuštění) Přístroj je připojen do GSM sítě Přístroj není připojen do GSM sítě Zapnutí/vypnutí přístroje Stiskem tlačítka uskutečníte telefonát a/nebo zašlete SMS na předdefinované číslo Stiskem tlačítka přijmete příchozí hovor Stiskem tlačítka během hovoru přidáte hlasitost Stiskem tlačítka uskutečníte telefonát a/nebo zašlete SMS na předdefinované číslo Stiskem tlačítka odmítnete příchozí hovor nebo ukončíte hovor Stiskem tlačítka uskutečníte telefonát a/nebo zašlete SMS na předdefinované číslo Stiskem tlačítka během hovoru zeslabíte hlasitost Konektor pro nabíjení, update firmware, konfiguraci přes PC a exportování uloţených dat Slot pro vloţení SIM karty Zdířka pro připojení sluchátek Poutko pro šňůrku kolem krku 3.4 První spuštění přístroje Ujistěte se, ţe Váš GT-30 správně pracuje a je v něm aktivní SIM karta o Ověřte si, ţe SIM karta má aktivní kredit (můţe provádět hovory a posílat SMS zprávy) o Ověřte, ţe na SIM kartě máte vypnutý PIN kód o Pokud budete vyuţívat funkci zasílání GPS lokací na základě zavolání, ujistěte se, ţe instalovaná SIM karta podporuje zobrazování ID volajících Stránka 4

5 3.4.2 Nabijte baterii minimálně po dobu 3 hod při současně vypnutém přístroji. Během nabíjení svítí červená dioda, která při plně nabitém přístroji zhasne Přepněte tlačítko Power On/Off do polohy On a počkejte min 20 s. Následně se přístroj přepne do Stand-by módu. Aktivaci přístroje doporučujeme provádět venku s výhledem na oblohu pro lepší dostupnost GPS signálu. Ověřte, ţe - červená dioda (baterie) bliká v módu 1 s svítí, 2 s nesvítí - zelená dioda (GSM) bliká v módu 0,1 s svítí a 2,9 s nesvítí - modrá dioda (GPS) bliká v módu 0,1 s svítí a 2,9 s nesvítí 4. Seznam používaných SMS příkazů včetně jejich obsahu Pozn : ****** je uţivatelské heslo, základní nastavení hesla je Přístroj bude akceptovat pouze příkazy od uţivatele se správným heslem. Příkazy s nesprávnými hesly bude přístroj ignorovat. Popis SMS Příkaz Příklad Zaslání lokací na W******,000 W000000,000 vyžádání Pro získání aktuální lokace zašlete na přístroj buď uvedenou SMS zprávu nebo zavolejte na číslo SIM v přístroji a hovor poloţte. Přístroj Vám obratem zašle SMS s reportem GPS souřadnic v následujícím formátu : Latitude (šířka) : N Longitude (délka) : E, Speed (rychlost) 2,6854Km/h, ,01:50 Zaslání lokací na vyžádání Google Link W******,100 W000000,100 Zašlete SMS s uvedeným textem do přístroje a obdrţíte SMS s http linkem. Pokud na tento link kliknete, lokace bude zobrazena přímo v Google Maps na Vašem mobilu. Pozn : Tuto funkci podporují pouze chytré telefony a PDA. Změna hesla W******,001,###### W000000,001, Při změně hesla, je ###### nové heslo. Heslo by mělo mít 6 číslic. Intervalové zasílání lokací W******,002,XXX W000000,002,030 Přístroj bude zasílat report v definovaném časovém intervalu. XXX je interval v minutách. Jestliţe zadáte XXX=000, intervalové zasílání bude vypnuto. U výše uvedeného příkladu bude přístroj zasílat report na Váš mobil kaţdých 30 minut. Autorizace přístupů W******,003,F,P,T1 (W******,003,F,P,T1,T2) W000000,003,3,1, (W000000,003,3,1, , ) Autorizace čísel pro zadávání pokynů a zasílání příkazů k reportům ve formě SMS nebo telefonátu. F=0, vypnutí této funkce F=1, na autorizované číslo budou zasílány SMS reporty F=2, na autorizované číslo budou povoleny telefonáty z přístroje F=3, obě alternativy (SMS i telefonát) budou povoleny P=1, nastavení SOS tlačítka pro autorizované číslo (Input 1) P=2, nastavení tlačítka B pro autorizované číslo (Input 2) Stránka 5

6 P=3, nastavení tlačítka C pro autorizované číslo (Input 3) T1 : stávající telefonní číslo (maximálně 16 číslic) Jestliţe budete potřebovat nastavit rozdílná čísla pro SMS a hovory, pak pouţijte příkaz W******,003,F,P,T1,T2. V uvedeném případě T1 je číslo pro zasílání SMS, T2 pro hovory Hlídání rychlosti W******,005,XX W000000,005,08 Jakmile se bude přístroj pohybovat rychleji neţ je nastavená rychlost, pošle Alarm SMS na autorizované číslo. XX je přednastavená dvojciferná hodnota rychlosti. V uvedené příkladu jde o rychlost 80 km/hod. =00, vypnutí této funkce =01, unit: 10Km/hod Pohybový alarm W******, 006,X W000000,006,6 Jakmile se přístroj dostane mimo vytyčenou kruhovou zónu, pošle Alarm SMS na autorizované číslo. X je rádius okolo aktuální pozice přístroje =1, 30m =2, 50m =3, 100m =4, 200m =5, 300m =6, 500m =7, 1000m =8, 2000m Geo-fence alarm W******,302,X W000000,302, , ,3000,1,1 Po zapnutí Geo-fence alarmu zasílá přístroj SOS SMS na autorizované číslo v případě pohybu vně nebo naopak dovnitř vymezeného území. 1. X je parametr, který zahrnuje šířku, délku, radius, dovnitř, vně 2. Šířka a délka je udávána v ASCII formátu, jak je uvedeno dále: Šířka je ve formátu ddd.dddddd, 0 pouţijte v případě, kdy nemá být zadána ţádná hodnota. - je označení pro jih Délka je ve formátu dd.dddddd, 0 pouţijte v případě, kdy nemá být zadána ţádná hodnota. - je označení pro západ 3. Rádius [1, ] metrů, pokud chcete nastavit radius na 100m, v nastavení tomu odpovídá hodnota 8 4. Jestliţe nastavíte u obou parametrů 0, pak není tato funkce dostupná, pokud 1, funkci aktivujete 5. Odpověď bude mít označení Geo-fence alarm 6. Pro deaktivaci Geo-fence pošlete SMS ve tvaru W******,302 Pozn : Na přístroji můţe být nastaven pouze jeden typ alarmu In nebo Out Na přístroji můţe být nastaven buď Pohybový alarm nebo Geo-fence alarm Rozšířené funkce W******,008,ABCDEFGHIJ### W000000,008, ### Komentář A =0, vypnuto zaslání SMS s lokací po zavolání na přístroj A =1, zapnuto zaslání SMS s lokací po zavolání na přístroj B = 0, data o lokaci budou interpretována pomocí textu : Šířka N, Délka E, Rychlost 2,6854km/h, ,01:50 B = 1, data o lokacích budou prezentována v NMEA 0183 GPRMC protokolu Např. $GPRMC, ,A, ,N, ,E,0.3,153.7,290709,,*03 C = 0, vypnutí funkce automatického zvednutí příchozího hovoru C = 1, zapnutí funkce automatického zvednutí příchozího hovoru po 4-5 zazvoněních D = 0, vypnutí funkce zaslání SMS v případě vypnutí přístroje D = 1, zapnutí uvedené funkce, je zaslána SMS na předdefinované číslo E - je defaultně nastavena na 1 (přístroj se vypne pokud je napětí niţší neţ 3V) F = 0, vypnutí SMS alarmu v okamţiku, kde je přístroj mimo GPS signál F = 1, zapnutí funkce, na předdefinované číslo bude zaslána SMS o ztrátě signálu G = 0, Led diody pracují dle základního nastavení (viz. tento návod) G = 1, Led diody přestanou svítit, jakmile je přístroj zapnut a přihlášen na signál H rezervní, defaultně nastaven na 0 I = 0, vypnutí funkce oznámení formou SMS v případě, ţe je vypnuto externí napájení přístroje I = 1, funkce je zapnuta, na předdefinované číslo je zaslána SMS o ztrátě externího napájení J defaultně nastaveno na 1 ### - uzavírací parameter (defaultní nastavení ABCDEFGHIJ je ) Stránka 6

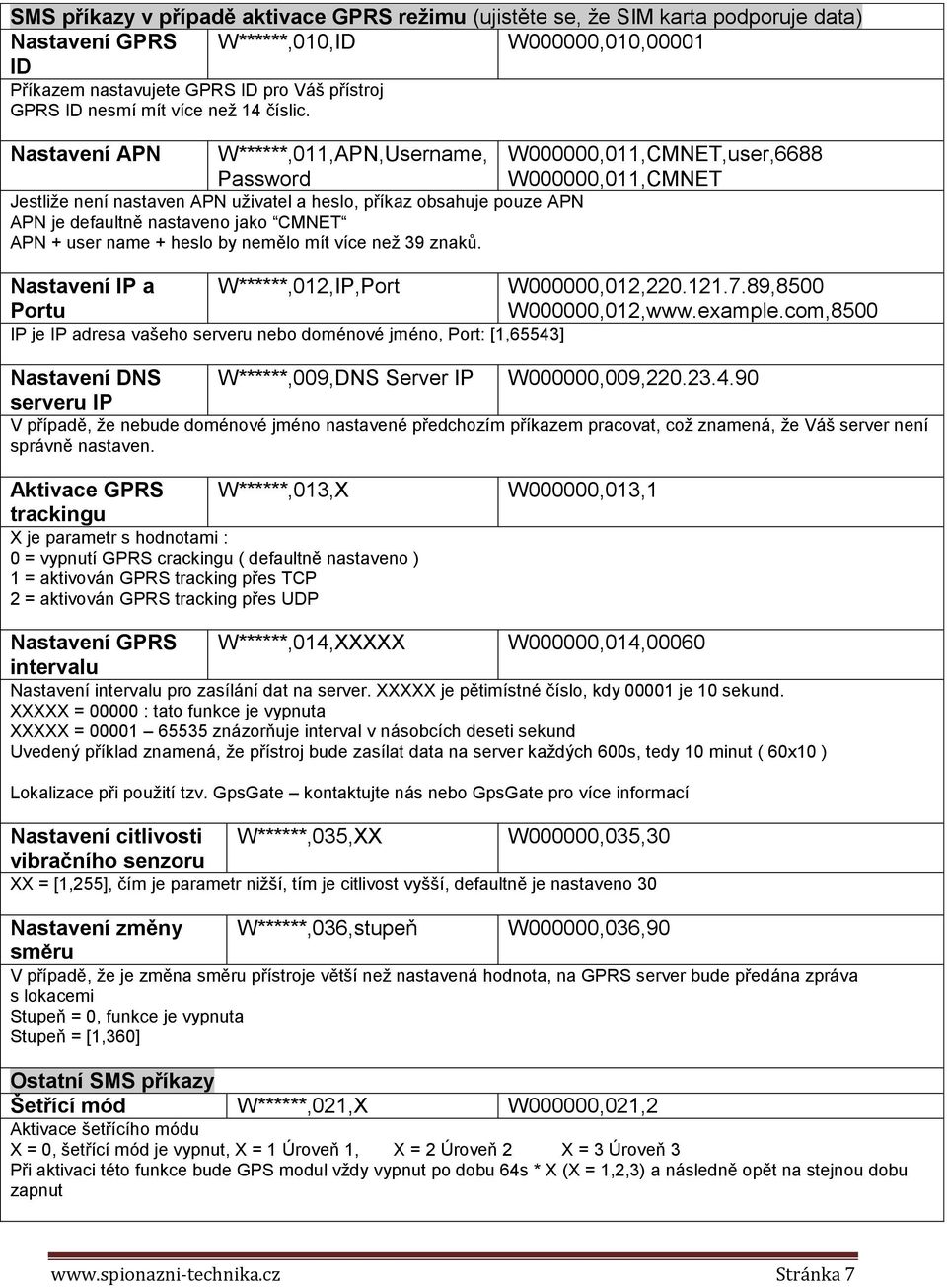

7 SMS příkazy v případě aktivace GPRS režimu (ujistěte se, ţe SIM karta podporuje data) Nastavení GPRS ID W******,010,ID W000000,010,00001 Příkazem nastavujete GPRS ID pro Váš přístroj GPRS ID nesmí mít více neţ 14 číslic. Nastavení APN W******,011,APN,Username, Password Jestliţe není nastaven APN uţivatel a heslo, příkaz obsahuje pouze APN APN je defaultně nastaveno jako CMNET APN + user name + heslo by nemělo mít více neţ 39 znaků. Nastavení IP a Portu W******,012,IP,Port IP je IP adresa vašeho serveru nebo doménové jméno, Port: [1,65543] Nastavení DNS serveru IP W******,009,DNS Server IP W000000,011,CMNET,user,6688 W000000,011,CMNET W000000,012, ,8500 W000000,012, W000000,009, V případě, ţe nebude doménové jméno nastavené předchozím příkazem pracovat, coţ znamená, ţe Váš server není správně nastaven. Aktivace GPRS trackingu W******,013,X X je parametr s hodnotami : 0 = vypnutí GPRS crackingu ( defaultně nastaveno ) 1 = aktivován GPRS tracking přes TCP 2 = aktivován GPRS tracking přes UDP W000000,013,1 Nastavení GPRS intervalu W******,014,XXXXX W000000,014,00060 Nastavení intervalu pro zasílání dat na server. XXXXX je pětimístné číslo, kdy je 10 sekund. XXXXX = : tato funkce je vypnuta XXXXX = znázorňuje interval v násobcích deseti sekund Uvedený příklad znamená, ţe přístroj bude zasílat data na server kaţdých 600s, tedy 10 minut ( 60x10 ) Lokalizace při pouţití tzv. GpsGate kontaktujte nás nebo GpsGate pro více informací Nastavení citlivosti vibračního senzoru W******,035,XX W000000,035,30 XX = [1,255], čím je parametr niţší, tím je citlivost vyšší, defaultně je nastaveno 30 Nastavení změny směru W******,036,stupeň W000000,036,90 V případě, ţe je změna směru přístroje větší neţ nastavená hodnota, na GPRS server bude předána zpráva s lokacemi Stupeň = 0, funkce je vypnuta Stupeň = [1,360] Ostatní SMS příkazy Šetřící mód W******,021,X W000000,021,2 Aktivace šetřícího módu X = 0, šetřící mód je vypnut, X = 1 Úroveň 1, X = 2 Úroveň 2 X = 3 Úroveň 3 Při aktivaci této funkce bude GPS modul vţdy vypnut po dobu 64s * X (X = 1,2,3) a následně opět na stejnou dobu zapnut Stránka 7

8 Uspání funkcí W******,021,XX W000000,021,10 Tuto funkci nastavujte v případě, ţe je přístroj neaktivní nebo není třeba získávat data. V tomto módu GPS přestane pracovat, GSM se přepne do šetřícího módu (zastaví odesílání veškerých SMS aţ do doby, kdy bude opět aktivován zprávou, příchozím hovorem, pohybem nebo jinou změnou). XX = 00, funkce je vypnuta XX = 01-99, při nastavení příslušného parametru bude přístroj po příslušný počet minut v módu Uspání funkcí. Uvedený příklad je pro 10 minut. Monitoring okolí W******,030,T W000000,030, T je telefonní číslo, ze kterého chcete provádět odposlech okolí přístroje. Po nastavení stačí zavolat na SIM v přístroji Interval ukládání dat W******,031,X W000000,030,60 Nastavení intervalu, ve kterém bude přístroj ukládat data do paměti (nesouvisí s intervaly SMS, GPRS crackingu) X = 0, funkce je vypnuta X = [1, 65535], nastavení je v sekundách V uvedeném případě budou data ukládána kaţdých 60s Záloha dat W******,503 W000000,503 Jestliţe budete potřebovat získat poslední data z paměti, pouţijte tento příkaz. Po jeho provedení jiţ není moţné data opět získat. Časové pásmo W******,032,T W000000,032,480 W000000,032,-120 Defaultní čas je nastaven na GMT. Uvedený příkaz pouţijte na příslušnou korekci. Tento příkaz je pouze pro SMS zprávy. T = 0, funkce vypnuta T = (-32768, 32768), nastavení časové diference v minutách, znaménko - pouţívejte pro nastavení rozdílu např. GMT -1 Nastavení hlaviček W******,033,P,Char W000000,033,1,Pomoc Tento příkaz nastaví označení jednotlivých SOS zpráv v případě, ţe je stisknuto jedno z tlačítek SOS/IN1, Tlačítko B/IN2 nebo tlačítko C/IN3. P=1, SOS tlačítko P=2, tlačítko B P=3, Tlačítko C Char je název/nadpis/zpráva, která se objeví po stiskutí příslušného tlačítka v SMS. SMS můţe obsahovat maximálně 32 znaků. Příklad: 1 SOS Alarm 2 Pomozte mi! 3 Zavolejte policii! Získání čísla firmware W******,600 W000000,600 Tímto příkazem zjistíte verzi a sériové číslo firmware v lokátoru Získání IMEI W******,601 W000000,601 Tímto příkazem získáte IMEI vašeho lokátoru Reboot GSM W******,901### W000000,901### Tímto příkazem rebootujete GSM modul v lokátoru Reboot GPS W******,902### W000000,902### Tímto příkazem rebootujete GPS modul v lokátoru Inicializace W******,990,099### W000000,990,099### Poznámka : Pošlete SMS Default? na lokátor a během následujících 120 s pošlete výše uvedený příkaz, který zajistí vrácení veškerých nastavení (vyjma hesla) na nastavení z výroby ### je uzavírací character Inicializace hesla W******,999,666 W000000,999,666 Poznámka: V případě, ţe zapomenete heslo, pošlete na lokátor SMS Default? a v následujících 120 s pošlete výše uvedený příkaz, který nastaví heslo na původních Stránka 8

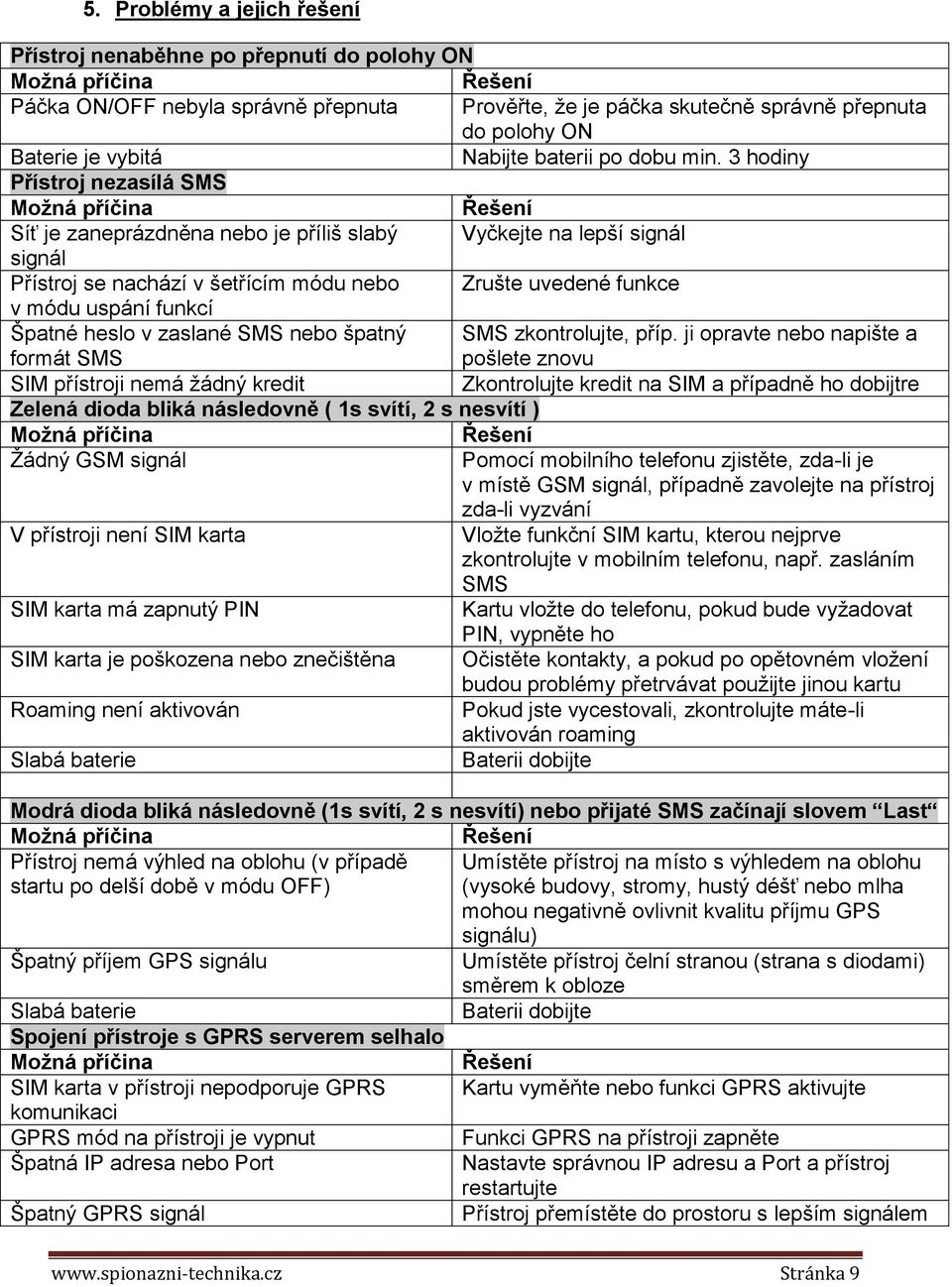

9 5. Problémy a jejich řešení Přístroj nenaběhne po přepnutí do polohy ON Možná příčina Řešení Páčka ON/OFF nebyla správně přepnuta Prověřte, ţe je páčka skutečně správně přepnuta do polohy ON Baterie je vybitá Nabijte baterii po dobu min. 3 hodiny Přístroj nezasílá SMS Možná příčina Řešení Síť je zaneprázdněna nebo je příliš slabý Vyčkejte na lepší signál signál Přístroj se nachází v šetřícím módu nebo Zrušte uvedené funkce v módu uspání funkcí Špatné heslo v zaslané SMS nebo špatný SMS zkontrolujte, příp. ji opravte nebo napište a formát SMS pošlete znovu SIM přístroji nemá ţádný kredit Zkontrolujte kredit na SIM a případně ho dobijtre Zelená dioda bliká následovně ( 1s svítí, 2 s nesvítí ) Možná příčina Řešení Ţádný GSM signál Pomocí mobilního telefonu zjistěte, zda-li je v místě GSM signál, případně zavolejte na přístroj zda-li vyzvání V přístroji není SIM karta Vloţte funkční SIM kartu, kterou nejprve zkontrolujte v mobilním telefonu, např. zasláním SMS SIM karta má zapnutý PIN Kartu vloţte do telefonu, pokud bude vyţadovat PIN, vypněte ho SIM karta je poškozena nebo znečištěna Očistěte kontakty, a pokud po opětovném vloţení budou problémy přetrvávat pouţijte jinou kartu Roaming není aktivován Pokud jste vycestovali, zkontrolujte máte-li aktivován roaming Slabá baterie Baterii dobijte Modrá dioda bliká následovně (1s svítí, 2 s nesvítí) nebo přijaté SMS začínají slovem Last Možná příčina Řešení Přístroj nemá výhled na oblohu (v případě Umístěte přístroj na místo s výhledem na oblohu startu po delší době v módu OFF) (vysoké budovy, stromy, hustý déšť nebo mlha mohou negativně ovlivnit kvalitu příjmu GPS signálu) Špatný příjem GPS signálu Umístěte přístroj čelní stranou (strana s diodami) směrem k obloze Slabá baterie Baterii dobijte Spojení přístroje s GPRS serverem selhalo Možná příčina Řešení SIM karta v přístroji nepodporuje GPRS Kartu vyměňte nebo funkci GPRS aktivujte komunikaci GPRS mód na přístroji je vypnut Funkci GPRS na přístroji zapněte Špatná IP adresa nebo Port Nastavte správnou IP adresu a Port a přístroj restartujte Špatný GPRS signál Přístroj přemístěte do prostoru s lepším signálem Stránka 9

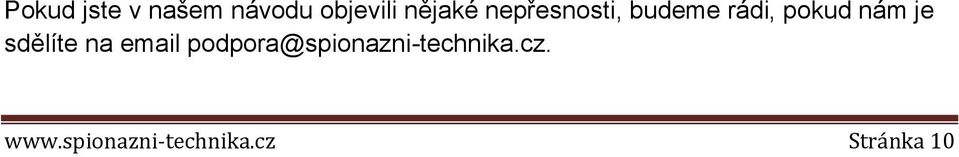

10 Pokud jste v našem návodu objevili nějaké nepřesnosti, budeme rádi, pokud nám je sdělíte na podpora@spionazni-technika.cz. Stránka 10
