1 GSM Komunikátor Návod k použití

2 ELEDUS s.r.o Všechna práva vyhrazena.

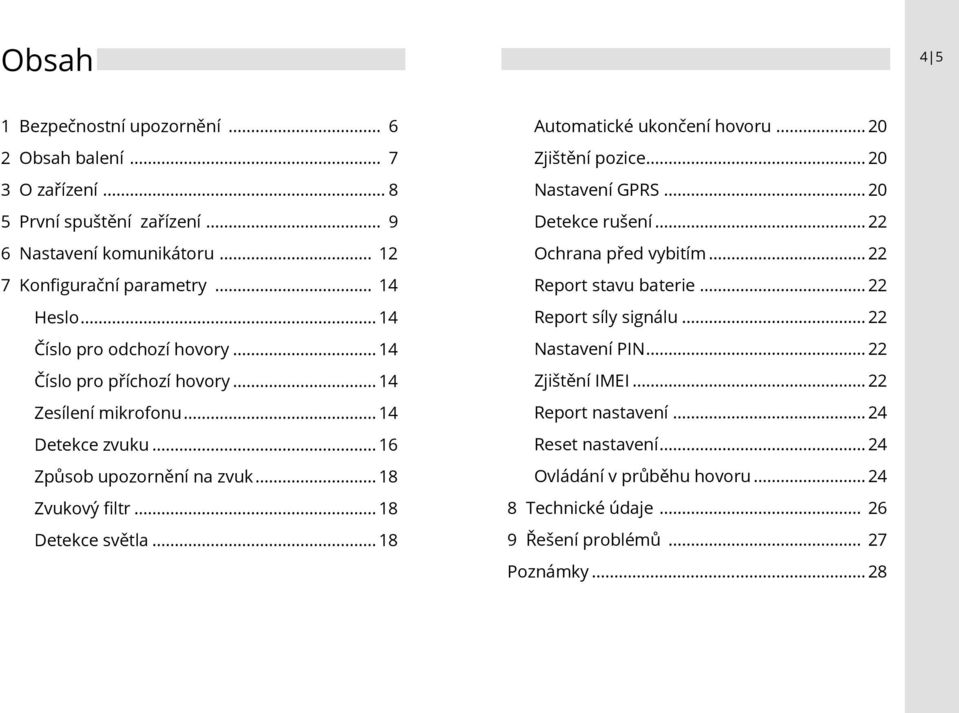

3 Obsah Bezpečnostní upozornění Obsah balení O zařízení První spuštění zařízení Nastavení komunikátoru Konfigurační parametry Heslo Číslo pro odchozí hovory Číslo pro příchozí hovory Zesílení mikrofonu Detekce zvuku Způsob upozornění na zvuk Zvukový filtr Detekce světla Automatické ukončení hovoru Zjištění pozice Nastavení GPRS Detekce rušení Ochrana před vybitím Report stavu baterie Report síly signálu Nastavení PIN Zjištění IMEI Report nastavení Reset nastavení Ovládání v průběhu hovoru Technické údaje Řešení problémů Poznámky... 28

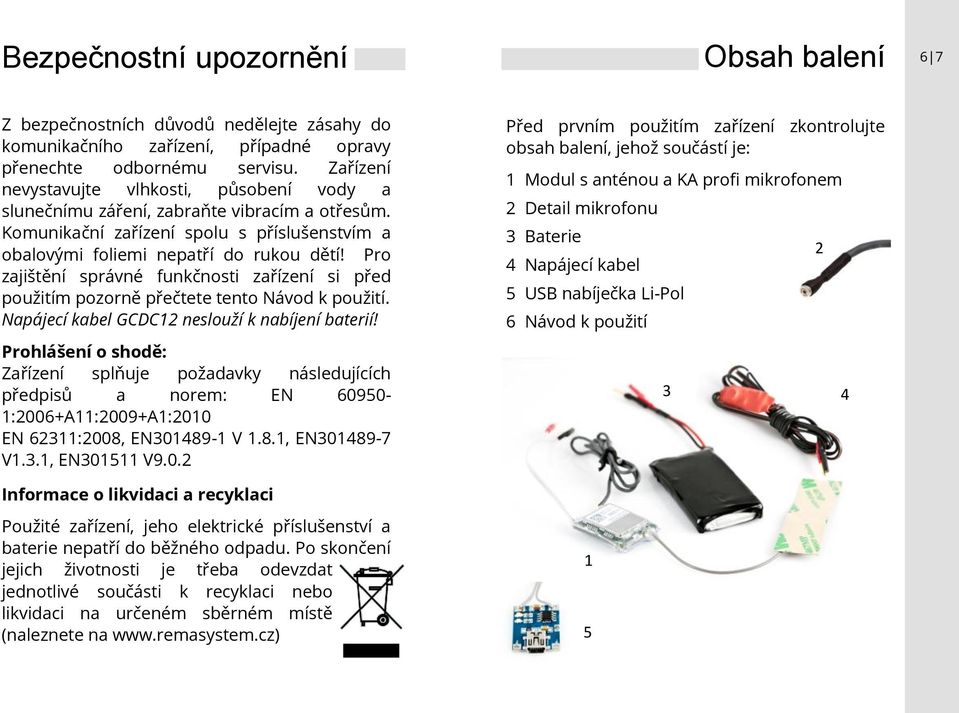

4 Bezpečnostní upozornění Obsah balení Z bezpečnostních důvodů nedělejte zásahy do komunikačního zařízení, případné opravy přenechte odbornému servisu. Zařízení nevystavujte vlhkosti, působení vody a slunečnímu záření, zabraňte vibracím a otřesům. Komunikační zařízení spolu s příslušenstvím a obalovými foliemi nepatří do rukou dětí! Pro zajištění správné funkčnosti zařízení si před použitím pozorně přečtete tento Návod k použití. Napájecí kabel GCDC12 neslouží k nabíjení baterií! Prohlášení o shodě: Zařízení splňuje požadavky následujících předpisů a norem: EN :2006+A11:2009+A1:2010 EN 62311:2008, EN V 1.8.1, EN V1.3.1, EN V9.0.2 Před prvním použitím zařízení zkontrolujte obsah balení, jehož součástí je: 1 Modul s anténou a KA profi mikrofonem 2 Detail mikrofonu 3 Baterie 4 Napájecí kabel 5 USB nabíječka Li-Pol 6 Návod k použití Informace o likvidaci a recyklaci Použité zařízení, jeho elektrické příslušenství a baterie nepatří do běžného odpadu. Po skončení jejich životnosti je třeba odevzdat jednotlivé součásti k recyklaci nebo likvidaci na určeném sběrném místě (naleznete na 1 5

5 O zařízení První spuštění zařízení 8 9 GSM komunikační zařízení GComun je miniaturní modul, který slouží pro jednostrannou hlasovou komunikaci přes sítě GSM. Modul má integrovaný detektor zvuku, umožňující inicializaci hovoru nebo upozornění přes SMS zprávu. Dále je vybaven přepínatelnými digitálními filtry, pomocí kterých lze odstranit rušení z okolí. Modul je dle potřeby nastavitelný pomocí SMS zpráv. Veškeré funkce a jejich nastavení je podrobněji popsáno na následujících stránkách GSM komunikační zařízení GComun lze využít například k ochraně Vašeho majetku, jako odposlech, elektronickou chůvičku, či jako komunikační modul do výtahu nebo libovolného zařízení, kde je potřeba vzdálené komunikace. Nabíjení baterií - poučení: Nikdy nenechávejte nabíjet baterie bez dozoru! V případě, že byste připojili špatné baterie, podvybité nebo zničené, mohlo by dojít v nejhorším případě i k explozi baterie. Nabíječku napájejte pouze z adaptéru (ne z USB počítače). Mikro SIM karta Pro správnou funkci komunikačního zařízení je nutné vložit Mikro SIM kartu. Před jejím umístěním do zařízení se ujistěte, že není vyžadováno zadání PIN kódu. To zjistíte vložením Mikro SIM karty do libovolného mobilního telefonu. Mikro SIM kartu vložte kontakty směrem k plošnému spoji kratším rohem napřed. Napájení Komunikační zařízení připojte k napájecímu zdroji (použijte baterii dodávanou v rámci příslušenství ke komunikátoru). Vstupní napětí může být v rozmezí 3,7 V - 4,2 V. Doporučené napětí pro optimální funkci jsou 4 V. V případě použití napájecího kabelu GC-DC12 se vstupní napětí může pohybovat v rozmezí 9V - 14,5 V. Po připojení napětí k modulu problikne LED dioda (na spodní straně modulu) a po několika sekundách se komunikátor automaticky přihlásí do sítě. Zařízení nyní nastavte pomocí SMS zprávy. Zařízení samo kontroluje stav baterie. Pokud je stav nabití baterie nižší než 25%, tak upozorní pomocí SMS.

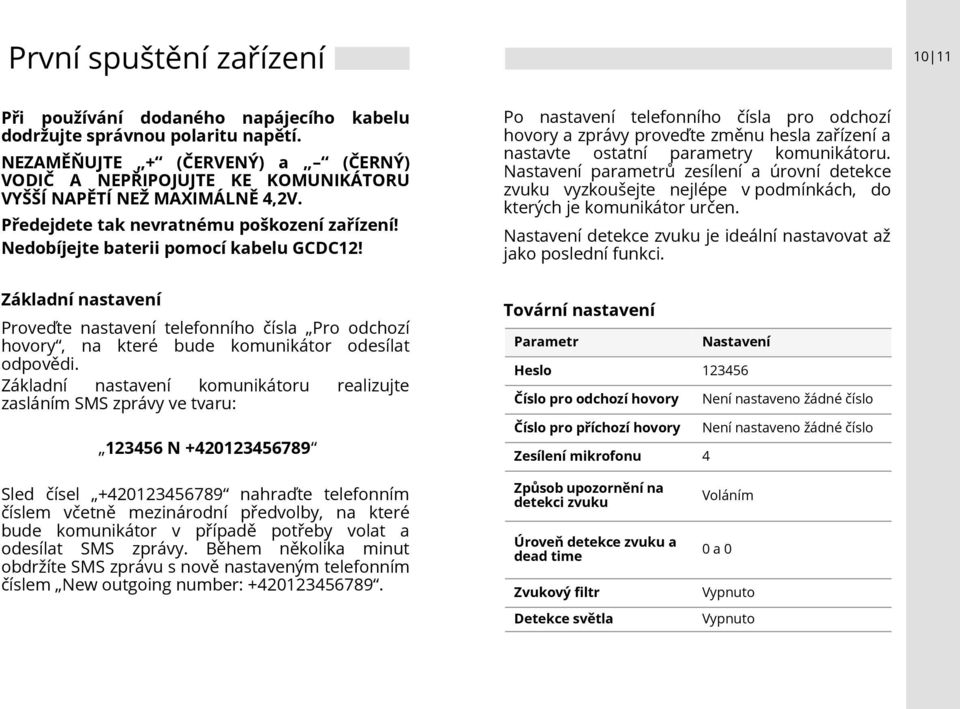

6 První spuštění zařízení Při používání dodaného napájecího kabelu dodržujte správnou polaritu napětí. NEZAMĚŇUJTE + (ČERVENÝ) a (ČERNÝ) VODIČ A NEPŘIPOJUJTE KE KOMUNIKÁTORU VYŠŠÍ NAPĚTÍ NEŽ MAXIMÁLNĚ 4,2V. Předejdete tak nevratnému poškození zařízení! Nedobíjejte baterii pomocí kabelu GCDC12! Základní nastavení Proveďte nastavení telefonního čísla Pro odchozí hovory, na které bude komunikátor odesílat odpovědi. Základní nastavení komunikátoru realizujte zasláním SMS zprávy ve tvaru: N Po nastavení telefonního čísla pro odchozí hovory a zprávy proveďte změnu hesla zařízení a nastavte ostatní parametry komunikátoru. Nastavení parametrů zesílení a úrovní detekce zvuku vyzkoušejte nejlépe v podmínkách, do kterých je komunikátor určen. Nastavení detekce zvuku je ideální nastavovat až jako poslední funkci. Tovární nastavení Parametr Nastavení Heslo Číslo pro odchozí hovory Číslo pro příchozí hovory Zesílení mikrofonu 4 Není nastaveno žádné číslo Není nastaveno žádné číslo Sled čísel nahraďte telefonním číslem včetně mezinárodní předvolby, na které bude komunikátor v případě potřeby volat a odesílat SMS zprávy. Během několika minut obdržíte SMS zprávu s nově nastaveným telefonním číslem New outgoing number: Způsob upozornění na detekci zvuku Úroveň detekce zvuku a dead time Zvukový filtr Detekce světla Voláním 0 a 0 Vypnuto Vypnuto

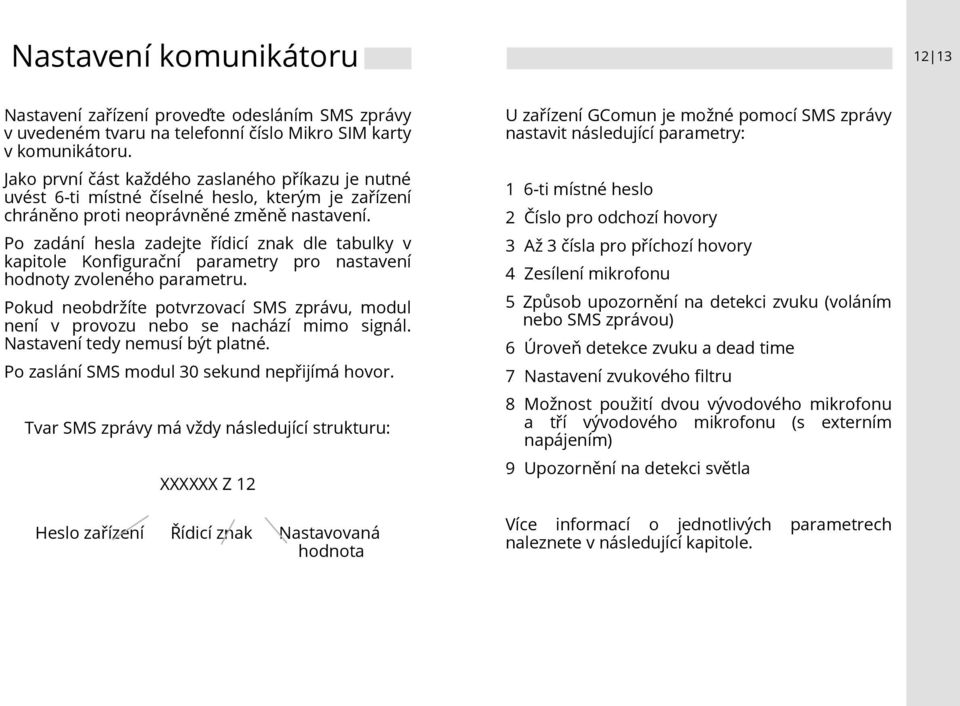

7 Nastavení komunikátoru Nastavení zařízení proveďte odesláním SMS zprávy v uvedeném tvaru na telefonní číslo Mikro SIM karty v komunikátoru. Jako první část každého zaslaného příkazu je nutné uvést 6-ti místné číselné heslo, kterým je zařízení chráněno proti neoprávněné změně nastavení. Po zadání hesla zadejte řídicí znak dle tabulky v kapitole Konfigurační parametry pro nastavení hodnoty zvoleného parametru. Pokud neobdržíte potvrzovací SMS zprávu, modul není v provozu nebo se nachází mimo signál. Nastavení tedy nemusí být platné. Po zaslání SMS modul 30 sekund nepřijímá hovor. Tvar SMS zprávy má vždy následující strukturu: XXXXXX Z 12 Heslo zařízení Řídicí znak Nastavovaná hodnota U zařízení GComun je možné pomocí SMS zprávy nastavit následující parametry: 1 6-ti místné heslo 2 Číslo pro odchozí hovory 3 Až 3 čísla pro příchozí hovory 4 Zesílení mikrofonu 5 Způsob upozornění na detekci zvuku (voláním nebo SMS zprávou) 6 Úroveň detekce zvuku a dead time 7 Nastavení zvukového filtru 8 Možnost použití dvou vývodového mikrofonu a tří vývodového mikrofonu (s externím napájením) 9 Upozornění na detekci světla Více informací o jednotlivých parametrech naleznete v následující kapitole.

8 Konfigurační parametry Parametr Řídící znak Formát hodnoty Rozsah hodnot Popis funkce Heslo P Zvolte libovolné 6 místné číselné heslo zadávané jako první část každého příkazu. Potvrzeno SMS odpovědí s nově nastaveným heslem. Číslo pro odchozí hovory N Telefonní číslo, na které komunikátor volá, případně posílá odpovědi. Změna je potvrzena SMS odpovědí s nově nastaveným číslem. Tip: Pokud nezadáte telefonní číslo, ale odešlete zprávu pouze s řídicím znakem (tzn. například: N ), automaticky se nastaví 1. Číslo pro příchozí hovory 2. Číslo pro příchozí hovory 3. Číslo pro příchozí hovory I1 I2 I Nastavte až 3 telefonní čísla, ze kterých je možné se dovolat na komunikátor. Hovor z nastaveného telefonního čísla zařízení automaticky přijme. Hovory z ostatních čísel odmítá. Změna je potvrzena SMS odpovědí s nově nastaveným telefonním číslem. Tip: Pokud nezadáte telefonní číslo, ale odešlete zprávu pouze s řídicím znakem (tzn. například: I1 ), automaticky se nastaví číslo, ze kterého byla zpráva odeslána. Nastavení vnitřního zesilovače v hodnotách od 1 do 6. Zesílení mikrofonu G Číselná hodnota 1-6 Číslo 1 znamená nejmenší, číslo 5 největší zesílení. Číslo 6 je funkcí automatické kontroly hlasitosti, v průběhu hovoru se hodnota automaticky mění dle úrovně intenzity hluku v okolí. Změna je potvrzena SMS odpovědí s nově nastavenou hodnotou.

9 Konfigurační parametry Parametr Řídící znak Formát hodnoty Rozsah hodnot Popis funkce V komunikátoru je integrovaný detektor okolní hlasitosti, který po překročení určité hladiny hluku automaticky volá na telefonní číslo pro odchozí hovory. Nastavení je vždy potvrzeno SMS zprávou s nově nastavenými hodnotami. Tento parametr má dvě hodnoty k nastavení a možnost servisního módu. První hodnota představuje nastavení úrovně hluku v rozmezí Hodnotu je nutné nastavit v dvoumístném formátu. Při úrovni 00 je detektor vypnutý. Při nastavené hodnotě 01 je citlivost nejmenší (reaguje pouze na velmi hlasité podněty), při hodnotě 10 je detektor velmi citlivý (reaguje i na slabé zvukové signály). Úroveň detekce zvuku a dead time T Číselná hodnota ve formátu: S Pro detekci běžného lidského hlasu v tichém prostředí je doporučena hodnota Druhou hodnotu představuje doba, po kterou modul ignoruje další zvukové podněty od poslední detekce. Hodnotu je nutné nastavit v dvoumístném formátu. Doba se nastavuje v rozmezí 0-90 minut. Modul opět detekuje zvuk a volá (nebo posílá SMS) na nastavené telefonní číslo až po uplynutí této doby. Servisní mód (S). Pro ověření citlivosti detektoru je možné připsat za hodnoty znak S (SMS bude mít potom například tvar: T S). V tomto režimu zařízení nevolá a překročení zvukové hladiny signalizuje probliknutím LED diody na modulu. V případě, že je hodnota detektoru správně nastavena, je potřeba zaslat zprávu s nastavením hodnot znovu, bez znaku S (SMS: T 07 10).

10 Konfigurační parametry Parametr Řídící znak Formát hodnoty Rozsah hodnot Popis funkce Způsob upozornění na detekovaný zvuk D Velké tiskací písmeno C/S Při detekci zvuku v okolí může zařízení zavolat nebo poslat informační SMS zprávu na požadované číslo. C - při detekci zvuku zařízení zavolá S - při detekci zvuku zařízení zašle SMS Současná verze zařízení má implementované dva zvukové filtry. Zvukový filtr F Číselná hodnota vypnutý zvukový filtr 1 - zvukový filtr vhodný pro použití v autě 2 - zvukový filtr vhodný pro použití v místnosti Zařízení má také zabudovaný detektor světla, který je možné zapnout nebo vypnout. Detekce světla Vypnutí / Zapnutí L Číselná hodnota 0/1 0 - vypnutý detektor světla 1 - zapnutý detektor světla Při detekci světla komunikátor zašle informační SMS a detektor automaticky vypne. Pro opakované zapnutí detektoru je potřeba nastavení opětovně zaslat. Nastavenou hodnotou se určuje světelná úroveň, při které komunikátor posílá zprávu. Tato funkce nezapíná, ani nevypíná detektor, pouze nastavuje úroveň detekce. Detekce světla Nastavení úrovně L T Číselná hodnota 0-41 S 0 - nejcitlivější detekce, reaguje na velmi malé osvětlení 41 - nejmenší citlivost, reaguje na velmi silné osvětlení S - Pokud je součástí znak S, spustí se servisní mód. Úroveň, při které by komunikátor posílal zprávu je v tomto režimu signalizována rozsvícením LED diody na komunikátoru. Finální nastavení hladiny proběhne odesláním SMS s požadovanou úrovní, bez znaku S.

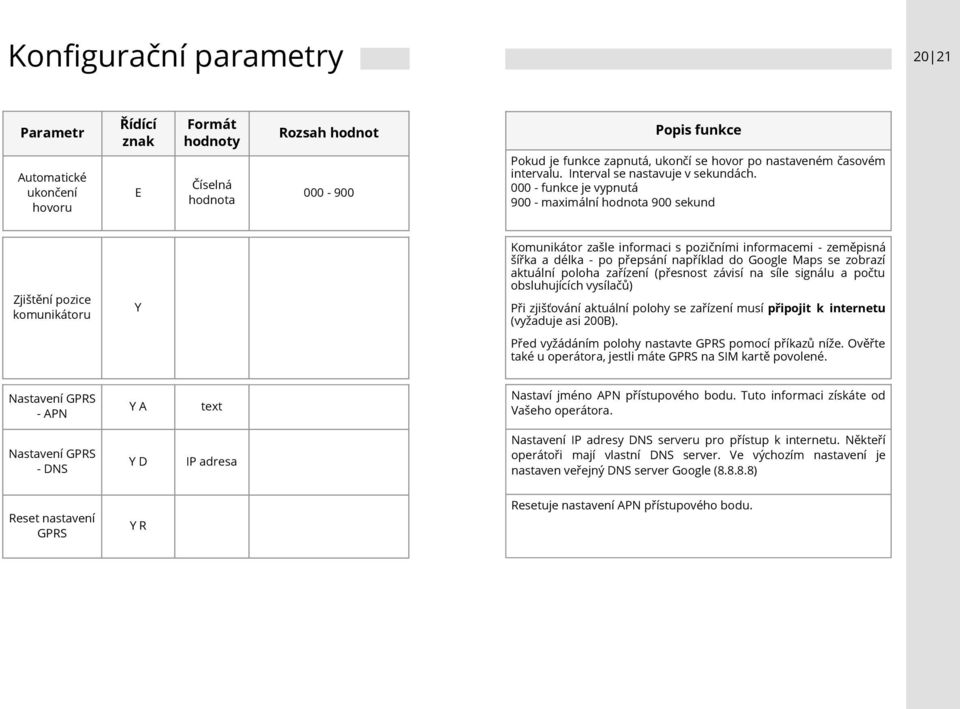

11 Konfigurační parametry Parametr Automatické ukončení hovoru Řídící znak E Formát hodnoty Číselná hodnota Rozsah hodnot Popis funkce Pokud je funkce zapnutá, ukončí se hovor po nastaveném časovém intervalu. Interval se nastavuje v sekundách funkce je vypnutá maximální hodnota 900 sekund Zjištění pozice komunikátoru Y Komunikátor zašle informaci s pozičními informacemi - zeměpisná šířka a délka - po přepsání například do Google Maps se zobrazí aktuální poloha zařízení (přesnost závisí na síle signálu a počtu obsluhujících vysílačů) Při zjišťování aktuální polohy se zařízení musí připojit k internetu (vyžaduje asi 200B). Před vyžádáním polohy nastavte GPRS pomocí příkazů níže. Ověřte také u operátora, jestli máte GPRS na SIM kartě povolené. Nastavení GPRS - APN Y A text Nastaví jméno APN přístupového bodu. Tuto informaci získáte od Vašeho operátora. Nastavení GPRS - DNS Y D IP adresa Nastavení IP adresy DNS serveru pro přístup k internetu. Někteří operátoři mají vlastní DNS server. Ve výchozím nastavení je nastaven veřejný DNS server Google ( ) Reset nastavení GPRS Y R Resetuje nastavení APN přístupového bodu.

12 Konfigurační parametry Parametr Řídící znak Formát hodnoty Rozsah hodnot Popis funkce Zařízení dokáže detekovat výpadek signálu, například při použití rušiček v okolí. V případě výpadku signálu zařízení po opětovném přihlášení odešle zprávu s informací o časovém intervalu, kdy došlo k výpadku signálu. Detekce rušení J Číselná hodnota Číselnou hodnotou se nastavuje časový interval v sekundách, kdy zařízení ověřuje rušení. Příliš časté zjišťování rušení může spotřebu a tím snížit výdrž baterie. Při nastavení hodnoty na 0 je detekce rušení vypnutá. Ochrana baterie před vybitím X Pokud je funkce aktivní, tak se při poklesu baterie pod 10% GComun deaktivuje. Tím se ochrání před poškozením baterie. Pokud dojde k deaktivaci, tak se GComun probudí až po restartu (formou odpojení napájení). Zjištění stavu baterie B SMS obsahuje procentuální stav nabití baterie a úroveň napětí v milivoltech. Zjištění síly signálu S Zjištění aktuální síly signálu. SMS report obsahuje údaje RSSI a BER Použití PIN U Číselná hodnota 1234 Nastaví PIN kód. Pokud je vložena SIM, která vyžaduje PIN, GComun jej zkusí jednou zadat. I když je funkce aktivní, je možné vložit SIM bez PIN kódu, která se automaticky přihlásí do sítě. Zjištění IMEI Q Zjištění IMEI zařízení. SMS obsahuje IMEI číslo GSM modulu

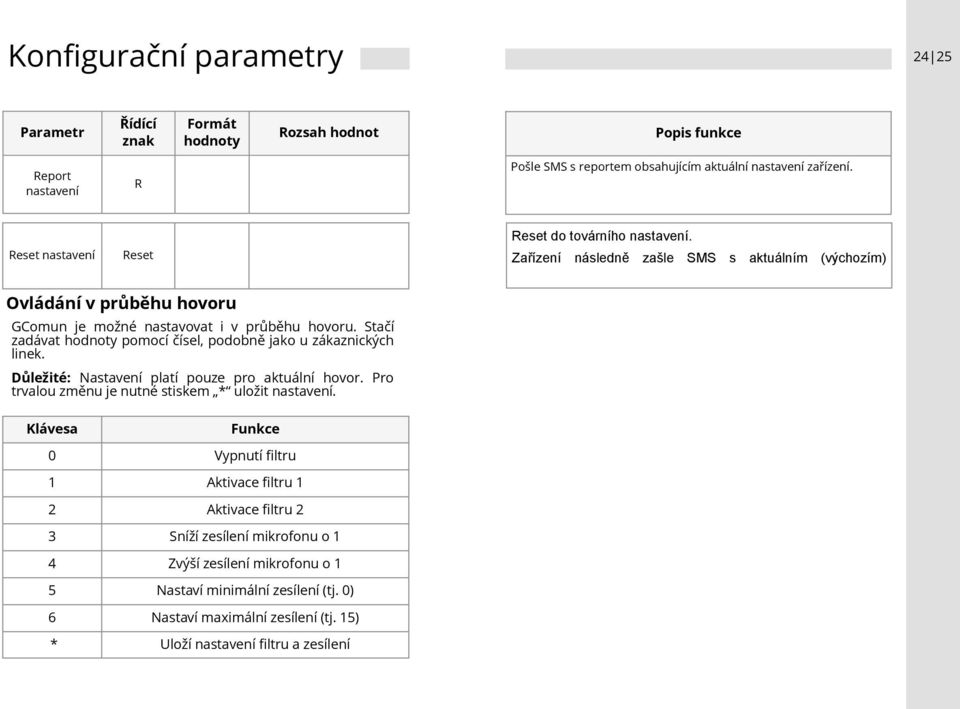

13 Konfigurační parametry Parametr Řídící znak Formát hodnoty Rozsah hodnot Popis funkce Report nastavení R Pošle SMS s reportem obsahujícím aktuální nastavení zařízení. Reset do továrního nastavení. Reset nastavení Reset Zařízení následně zašle SMS s aktuálním (výchozím) Ovládání v průběhu hovoru GComun je možné nastavovat i v průběhu hovoru. Stačí zadávat hodnoty pomocí čísel, podobně jako u zákaznických linek. Důležité: Nastavení platí pouze pro aktuální hovor. Pro trvalou změnu je nutné stiskem * uložit nastavení. Klávesa Funkce 0 Vypnutí filtru 1 Aktivace filtru 1 2 Aktivace filtru 2 3 Sníží zesílení mikrofonu o 1 4 Zvýší zesílení mikrofonu o 1 5 Nastaví minimální zesílení (tj. 0) 6 Nastaví maximální zesílení (tj. 15) * Uloží nastavení filtru a zesílení

14 Technické údaje Řešení problémů Napájení GSM pásma Spotřeba Anténa Rozměry SIM karta Baterie Baterie 3,7-4,2 V Při použití převodníku GC-DC-12 je možné napětí v rozmezí 9 V - 14 V 850 MHz / 900 MHz / 1800 MHz / 1900 MHz Maximálně 150 ma při hovoru V klidovém režimu 20 ma Na flexi pásku (se samolepící vrstvou) 26 mm x 29 mm x 7 mm Mikro SIM - jakýkoliv operátor Li-Pol, kapacita dle varianty Komunikátor je nedostupný - v případě, že je komunikátor nedostupný, odpojte a znovu zapojte baterii. Jestliže potíže přetrvávají, odpojte baterii, vyjměte SIM kartu, vraťte ji a baterii zapojte. Ověřte také, jestli je baterie nabitá. Komunikátor vyžaduje zadání PIN kódu - Nejdříve vložte do komunikátoru SIM kartu bez PIN kódu. Pomocí SMS nastavíte požadovaný PIN kód a následně můžete vložit SIM s PIN kódem. Případně můžete deaktivovat PIN na SIM v libovolném telefonu. Komunikátor nemá signál - sílu signálu dané oblasti ověřte pomocí libovolného zařízení s displejem. Po nastavení komunikátoru nedošla SMS s potvrzením - můžete se nacházet v oblasti bez signálu. Sílu signálu dané oblasti ověřte pomocí libovolného telefonu s displejem. Po zavolání na komunikátor vyzvání, ale nepřijme hovor - Zkontrolujte nastavení telefonních čísel (pod kódy I1-I3). Případně vyčkejte sekund od poslední komunikace s GComun. Po zavolání na modul není slyšet žádný zvuk - zkontrolujte nastavení mikrofonu, případně zvyšte hlasitost zařízení. LED dioda problikává každých 5-10 sekund - modulu se nedaří přihlásit do sítě. Zkontrolujte sílu signálu a zda se v komunikátoru nachází SIM karta.

15 Poznámky

16 Poznámky

17 ELEDUS s.r.o.
