Profesionální precizní lokátor pro trasování inženýrských sítí.

Transkript

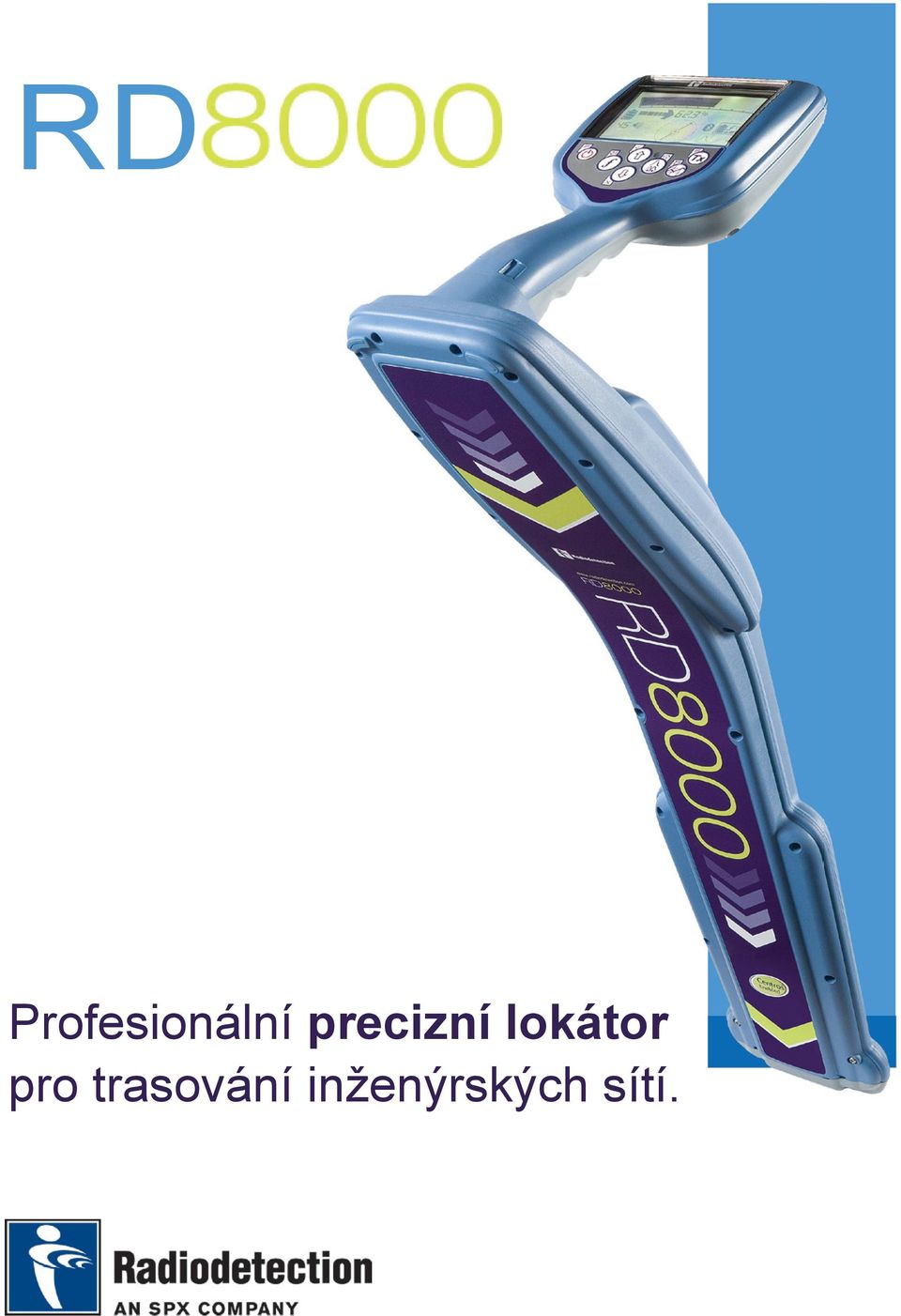

1 RD Profesionální precizní lokátor pro trasování inženýrských sítí.

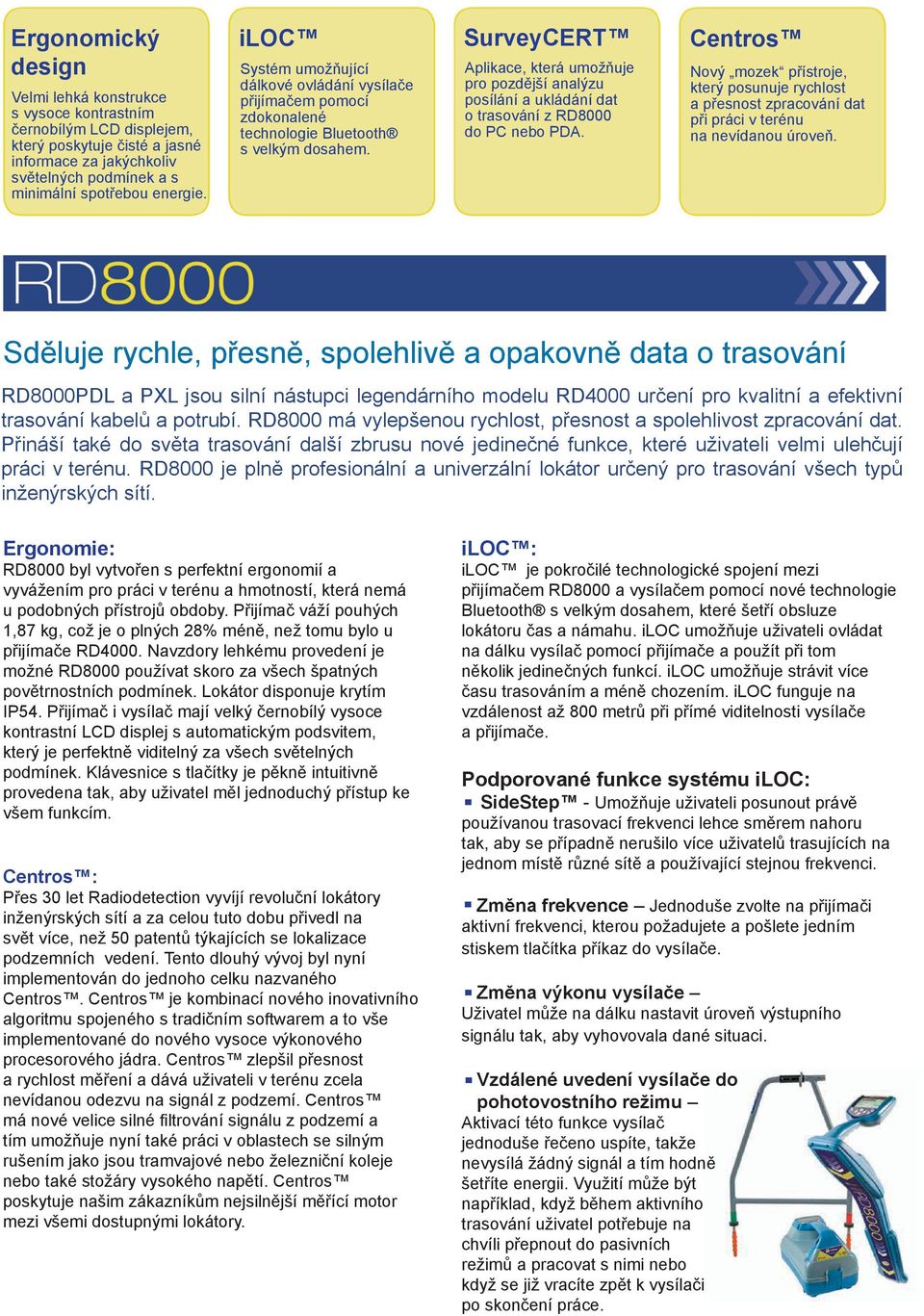

2 Ergonomický design Velmi lehká konstrukce lehká s vysoce kontrastním černobílým k o n s LCD t r displejem, u k c e s v y s o c e informace za jakýchkoliv světelných k o n t rpodmínek a s t na í s m černobílým LCD který poskytuje čisté a jasné minimální spotřebou energie. iloc SurveyCERT Centros Systém umožňující dálkové ovládání vysílače přijímačem pomocí zdokonalené technologie Bluetooth s velkým dosahem. Aplikace, která umožňuje pro pozdější analýzu posílání a ukládání dat o trasování z RD000 do PC nebo PDA. Nový mozek přístroje, který posunuje rychlost a přesnost zpracování dat při práci v terénu na nevídanou úroveň. Sděluje rychle, přesně, spolehlivě a opakovně data o trasování RD000PDL a PXL jsou silní nástupci legendárního modelu RD4000 určení pro kvalitní a efektivní trasování kabelů a potrubí. RD000 má vylepšenou rychlost, přesnost a spolehlivost zpracování dat. Přináší také do světa trasování další zbrusu nové jedinečné funkce, které uživateli velmi ulehčují práci v terénu. RD000 je plně profesionální a univerzální lokátor určený pro trasování všech typů inženýrských sítí. Ergonomie: RD000 byl vytvořen s perfektní ergonomií a vyvážením pro práci v terénu a hmotností, která nemá u podobných přístrojů obdoby. Přijímač váží pouhých 1,7 kg, což je o plných 2% méně, než tomu bylo u přijímače RD4000. Navzdory lehkému provedení je možné RD000 používat skoro za všech špatných povětrnostních podmínek. Lokátor disponuje krytím IP54. Přijímač i vysílač mají velký černobílý vysoce kontrastní LCD displej s automatickým podsvitem, který je perfektně viditelný za všech světelných podmínek. Klávesnice s tlačítky je pěkně intuitivně provedena tak, aby uživatel měl jednoduchý přístup ke všem funkcím. Centros : Přes 30 let Radiodetection vyvíjí revoluční lokátory inženýrských sítí a za celou tuto dobu přivedl na svět více, než 50 patentů týkajících se lokalizace podzemních vedení. Tento dlouhý vývoj byl nyní implementován do jednoho celku nazvaného Centros. Centros je kombinací nového inovativního algoritmu spojeného s tradičním softwarem a to vše implementované do nového vysoce výkonového procesorového jádra. Centros zlepšil přesnost a rychlost měření a dává uživateli v terénu zcela nevídanou odezvu na signál z podzemí. Centros má nové velice silné fi ltrování signálu z podzemí a tím umožňuje nyní také práci v oblastech se silným rušením jako jsou tramvajové nebo železniční koleje nebo také stožáry vysokého napětí. Centros poskytuje našim zákazníkům nejsilnější měřící motor mezi všemi dostupnými lokátory. iloc : iloc je pokročilé technologické spojení mezi přijímačem RD000 a vysílačem pomocí nové technologie Bluetooth s velkým dosahem, které šetří obsluze lokátoru čas a námahu. iloc umožňuje uživateli ovládat na dálku vysílač pomocí přijímače a použít při tom několik jedinečných funkcí. iloc umožňuje strávit více času trasováním a méně chozením. iloc funguje na vzdálenost až 00 metrů při přímé viditelnosti vysílače a přijímače. Podporované funkce systému iloc: SideStep - Umožňuje uživateli posunout právě používanou trasovací frekvenci lehce směrem nahoru tak, aby se případně nerušilo více uživatelů trasujících na jednom místě různé sítě a používající stejnou frekvenci. Změna frekvence Jednoduše zvolte na přijímači aktivní frekvenci, kterou požadujete a pošlete jedním stiskem tlačítka příkaz do vysílače. Změna výkonu vysílače Uživatel může na dálku nastavit úroveň výstupního signálu tak, aby vyhovovala dané situaci. Vzdálené uvedení vysílače do pohotovostního režimu Aktivací této funkce vysílač jednoduše řečeno uspíte, takže nevysílá žádný signál a tím hodně šetříte energii. Využití může být například, když během aktivního trasování uživatel potřebuje na chvíli přepnout do pasivních režimů a pracovat s nimi nebo když se již vracíte zpět k vysílači po skončení práce.

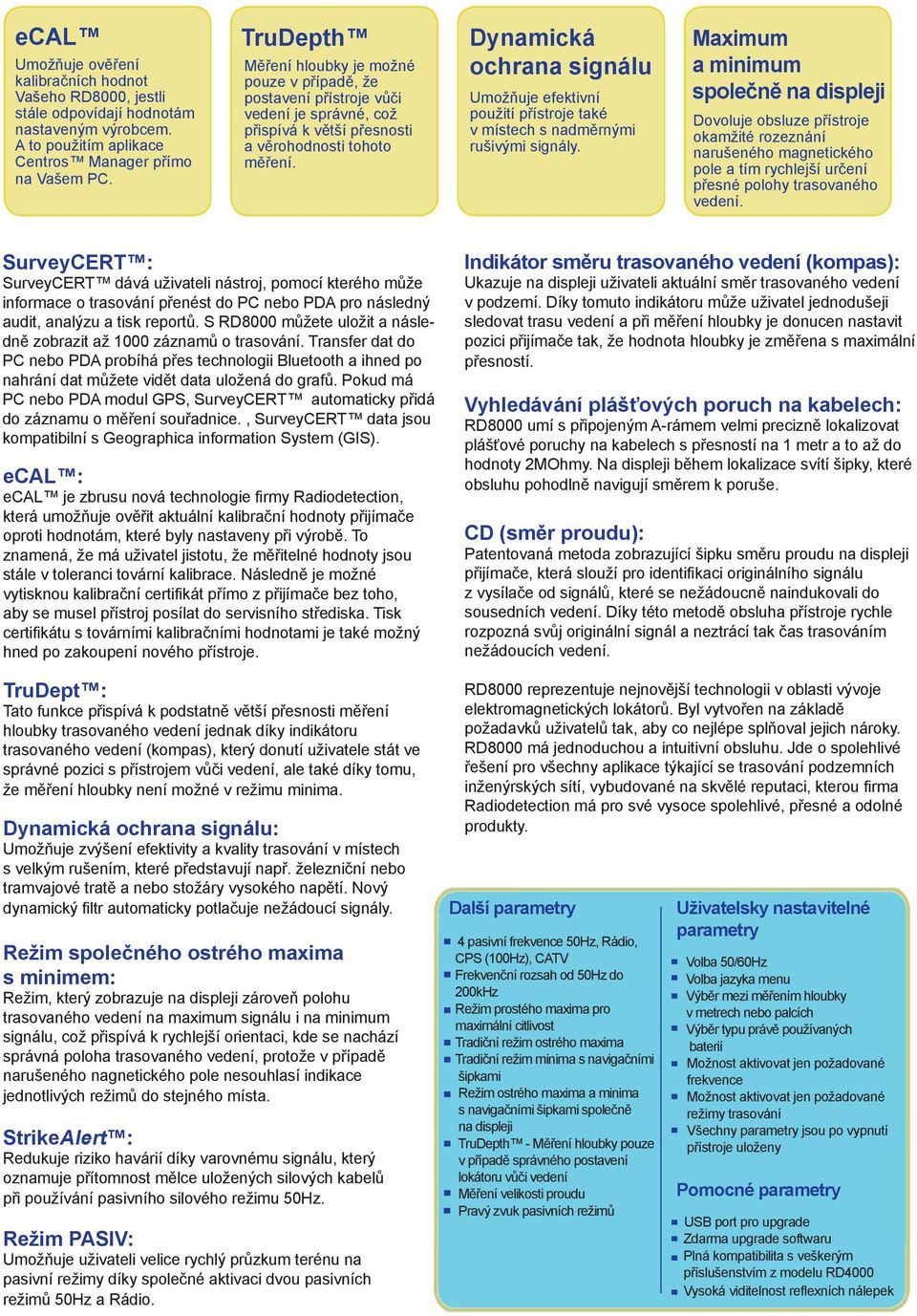

3 ecal TruDepth Dynamická ochrana signálu Umožňuje ověření kalibračních hodnot Vašeho RD000, jestli stále odpovídají hodnotám nastaveným výrobcem. A to použitím aplikace Centros Manager přímo na Vašem PC. Měření hloubky je možné pouze v případě, že postavení přístroje vůči vedení je správné, což přispívá k větší přesnosti a věrohodnosti tohoto měření. Umožňuje efektivní použití přístroje také v místech s nadměrnými rušivými signály. Maximum a minimum společně na displeji Dovoluje obsluze přístroje okamžité rozeznání narušeného magnetického pole a tím rychlejší určení přesné polohy trasovaného vedení. SurveyCERT : SurveyCERT dává uživateli nástroj, pomocí kterého může informace o trasování přenést do PC nebo PDA pro následný audit, analýzu a tisk reportů. S RD000 můžete uložit a následně zobrazit až 1000 záznamů o trasování. Transfer dat do PC nebo PDA probíhá přes technologii Bluetooth a ihned po nahrání dat můžete vidět data uložená do grafů. Pokud má PC nebo PDA modul GPS, SurveyCERT automaticky přidá do záznamu o měření souřadnice., SurveyCERT data jsou kompatibilní s Geographica information System (GIS). ecal : ecal je zbrusu nová technologie firmy Radiodetection, která umožňuje ověřit aktuální kalibrační hodnoty přijímače oproti hodnotám, které byly nastaveny při výrobě. To znamená, že má uživatel jistotu, že měřitelné hodnoty jsou stále v toleranci tovární kalibrace. Následně je možné vytisknou kalibrační certifikát přímo z přijímače bez toho, aby se musel přístroj posílat do servisního střediska. Tisk certifikátu s továrními kalibračními hodnotami je také možný hned po zakoupení nového přístroje. TruDept : Tato funkce přispívá k podstatně větší přesnosti měření hloubky trasovaného vedení jednak díky indikátoru trasovaného vedení (kompas), který donutí uživatele stát ve správné pozici s přístrojem vůči vedení, ale také díky tomu, že měření hloubky není možné v režimu minima. Dynamická ochrana signálu: Umožňuje zvýšení efektivity a kvality trasování v místech s velkým rušením, které představují např. železniční nebo tramvajové tratě a nebo stožáry vysokého napětí. Nový dynamický filtr automaticky potlačuje nežádoucí signály. Režim společného ostrého maxima s minimem: Režim, který zobrazuje na displeji zároveň polohu trasovaného vedení na maximum signálu i na minimum signálu, což přispívá k rychlejší orientaci, kde se nachází správná poloha trasovaného vedení, protože v případě narušeného nagnetického pole nesouhlasí indikace jednotlivých režimů do stejného místa. StrikeAlert : Redukuje riziko havárií díky varovnému signálu, který oznamuje přítomnost mělce uložených silových kabelů při používání pasivního silového režimu 50Hz. Režim PASIV: Umožňuje uživateli velice rychlý průzkum terénu na pasivní režimy díky společné aktivaci dvou pasivních režimů 50Hz a Rádio. Indikátor směru trasovaného vedení (kompas): Ukazuje na displeji uživateli aktuální směr trasovaného vedení v podzemí. Díky tomuto indikátoru může uživatel jednodušeji sledovat trasu vedení a při měření hloubky je donucen nastavit pozici přijímače tak, že hodnota hloubky je změřena s maximální přesností. Vyhledávání plášťových poruch na kabelech: RD000 umí s připojeným A-rámem velmi precizně lokalizovat plášťové poruchy na kabelech s přesností na 1 metr a to až do hodnoty 2MOhmy. Na displeji během lokalizace svítí šipky, které obsluhu pohodlně navigují směrem k poruše. CD (směr proudu): Patentovaná metoda zobrazující šipku směru proudu na displeji přijímače, která slouží pro identifikaci originálního signálu z vysílače od signálů, které se nežádoucně naindukovali do sousedních vedení. Díky této metodě obsluha přístroje rychle rozpozná svůj originální signál a neztrácí tak čas trasováním nežádoucích vedení. RD000 reprezentuje nejnovější technologii v oblasti vývoje elektromagnetických lokátorů. Byl vytvořen na základě požadavků uživatelů tak, aby co nejlépe splňoval jejich nároky. RD000 má jednoduchou a intuitivní obsluhu. Jde o spolehlivé řešení pro všechny aplikace týkající se trasování podzemních inženýrských sítí, vybudované na skvělé reputaci, kterou firma Radiodetection má pro své vysoce spolehlivé, přesné a odolné produkty. Další parametry 4 pasivní frekvence 50Hz, Rádio, CPS (100Hz), CATV Frekvenční rozsah od 50Hz do 200kHz Režim prostého maxima pro maximální citlivost Tradiční režim ostrého maxima Tradiční režim minima s navigačními šipkami Režim ostrého maxima a minima s navigačními šipkami společně na displeji TruDepth - Měření hloubky pouze v případě správného postavení lokátoru vůči vedení Měření velikosti proudu Pravý zvuk pasivních režimů Uživatelsky nastavitelné parametry Volba 50/60Hz Volba jazyka menu Výběr mezi měřením hloubky v metrech nebo palcích Výběr typu právě používaných baterií Možnost aktivovat jen požadované frekvence Možnost aktivovat jen požadované režimy trasování Všechny parametry jsou po vypnutí přístroje uloženy Pomocné parametry USB port pro upgrade Zdarma upgrade softwaru Plná kompatibilita s veškerým příslušenstvím z modelu RD4000 Vysoká viditelnost reflexních nálepek

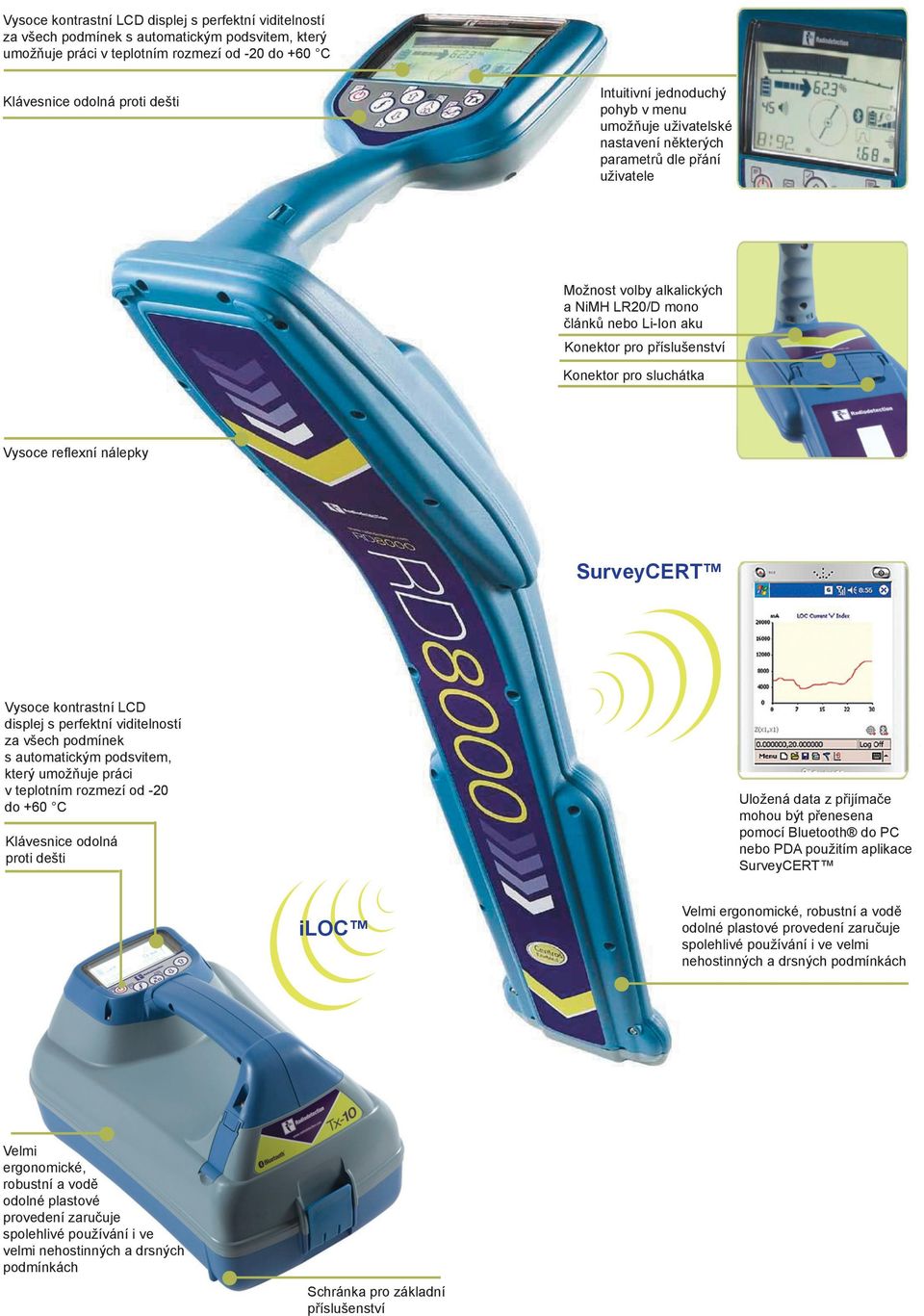

4 Vysoce kontrastní LCD displej s perfektní viditelností za všech podmínek s automatickým podsvitem, který umožňuje práci v teplotním rozmezí od -20 do +60 C Klávesnice odolná proti dešti Intuitivní jednoduchý pohyb v menu umožňuje uživatelské nastavení některých parametrů dle přání uživatele Možnost volby alkalických a NiMH LR20/D mono článků nebo Li-Ion aku Konektor pro příslušenství Konektor pro sluchátka Vysoce refl exní nálepky SurveyCERT Vysoce kontrastní LCD displej s perfektní viditelností za všech podmínek s automatickým podsvitem, který umožňuje práci v teplotním rozmezí od -20 do +60 C Klávesnice odolná proti dešti Uložená data z přijímače mohou být přenesena pomocí Bluetooth do PC nebo PDA použitím aplikace SurveyCERT iloc Velmi ergonomické, robustní a vodě odolné plastové provedení zaručuje spolehlivé používání i ve velmi nehostinných a drsných podmínkách Velmi ergonomické, robustní a vodě odolné plastové provedení zaručuje spolehlivé používání i ve velmi nehostinných a drsných podmínkách Schránka pro základní příslušenství

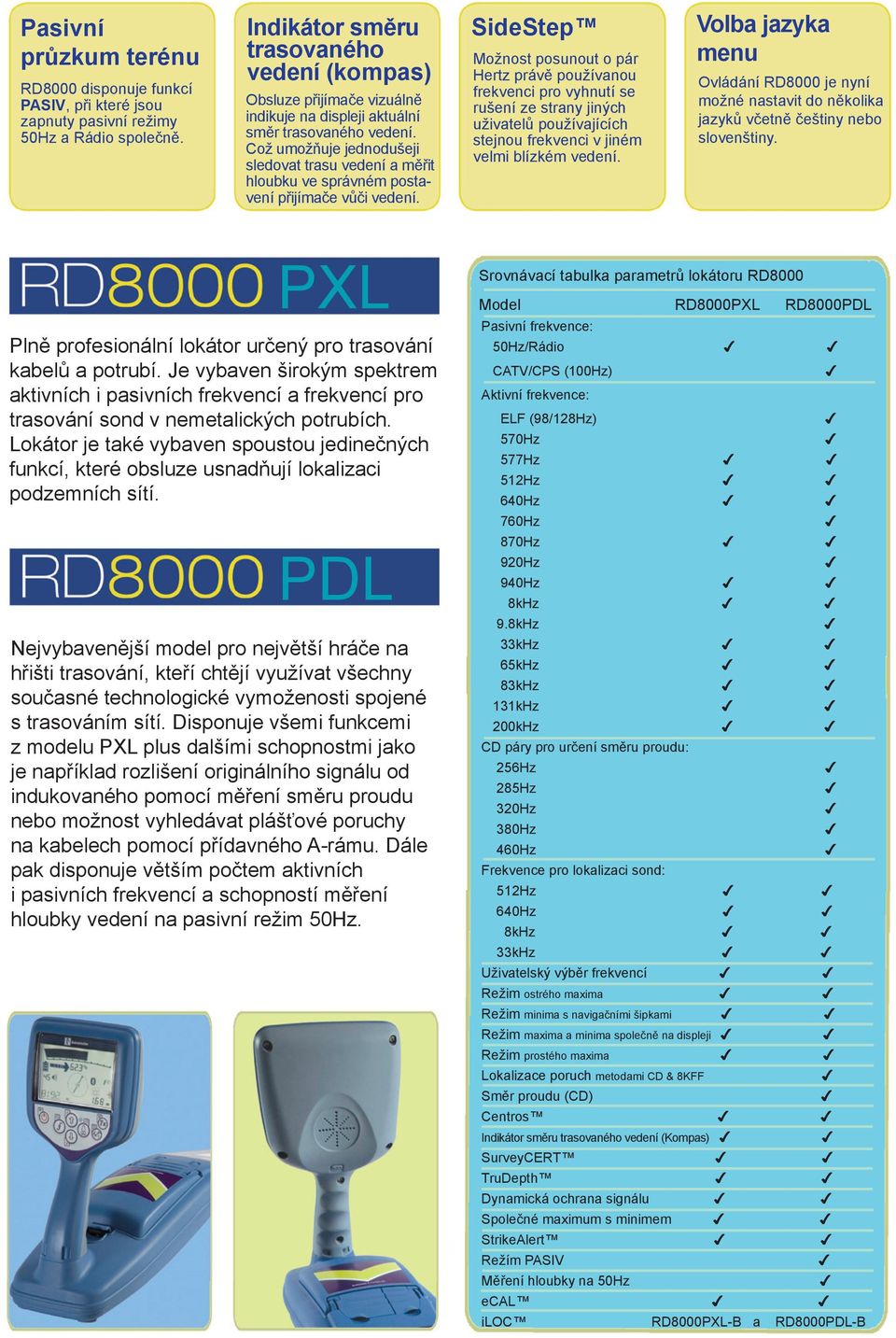

5 Pasivní průzkum terénu RD000 disponuje funkcí PASIV, při které jsou zapnuty pasivní režimy 50Hz a Rádio společně. Indikátor směru trasovaného vedení (kompas) Obsluze přijímače vizuálně indikuje na displeji aktuální směr trasovaného vedení. Což umožňuje jednodušeji sledovat trasu vedení a měřit hloubku ve správném postavení přijímače vůči vedení. SideStep Možnost posunout o pár Hertz právě používanou frekvenci pro vyhnutí se rušení ze strany jiných uživatelů používajících stejnou frekvenci v jiném velmi blízkém vedení. Volba jazyka menu Ovládání RD000 je nyní možné nastavit do několika jazyků včetně češtiny nebo slovenštiny. PXL Plně profesionální lokátor určený pro trasování kabelů a potrubí. Je vybaven širokým spektrem aktivních i pasivních frekvencí a frekvencí pro trasování sond v nemetalických potrubích. Lokátor je také vybaven spoustou jedinečných funkcí, které obsluze usnadňují lokalizaci podzemních sítí. PDL Nejvybavenější model pro největší hráče na hřišti trasování, kteří chtějí využívat všechny současné technologické vymoženosti spojené s trasováním sítí. Disponuje všemi funkcemi z modelu PXL plus dalšími schopnostmi jako je například rozlišení originálního signálu od indukovaného pomocí měření směru proudu nebo možnost vyhledávat plášťové poruchy na kabelech pomocí přídavného A-rámu. Dále pak disponuje větším počtem aktivních i pasivních frekvencí a schopností měření hloubky vedení na pasivní režim 50Hz. Srovnávací tabulka parametrů lokátoru RD000 Model RD000PXL RD000PDL Pasivní frekvence: 50Hz/Rádio CATV/CPS (100Hz) Aktivní frekvence: ELF (9/12Hz) 570Hz 577Hz 512Hz 640Hz 760Hz 70Hz 920Hz 940Hz khz 9.kHz 33kHz 65kHz 3kHz 131kHz 200kHz CD páry pro určení směru proudu: 256Hz 25Hz 320Hz 30Hz 460Hz Frekvence pro lokalizaci sond: 512Hz 640Hz khz 33kHz Uživatelský výběr frekvencí Režim ostrého maxima Režim minima s navigačními šipkami Režim maxima a minima společně na displeji Režim prostého maxima Lokalizace poruch metodami CD & KFF Směr proudu (CD) Centros Indikátor směru trasovaného vedení (Kompas) SurveyCERT TruDepth Dynamická ochrana signálu Společné maximum s minimem StrikeAlert Režím PASIV Měření hloubky na 50Hz ecal iloc RD000PXL-B a RD000PDL-B

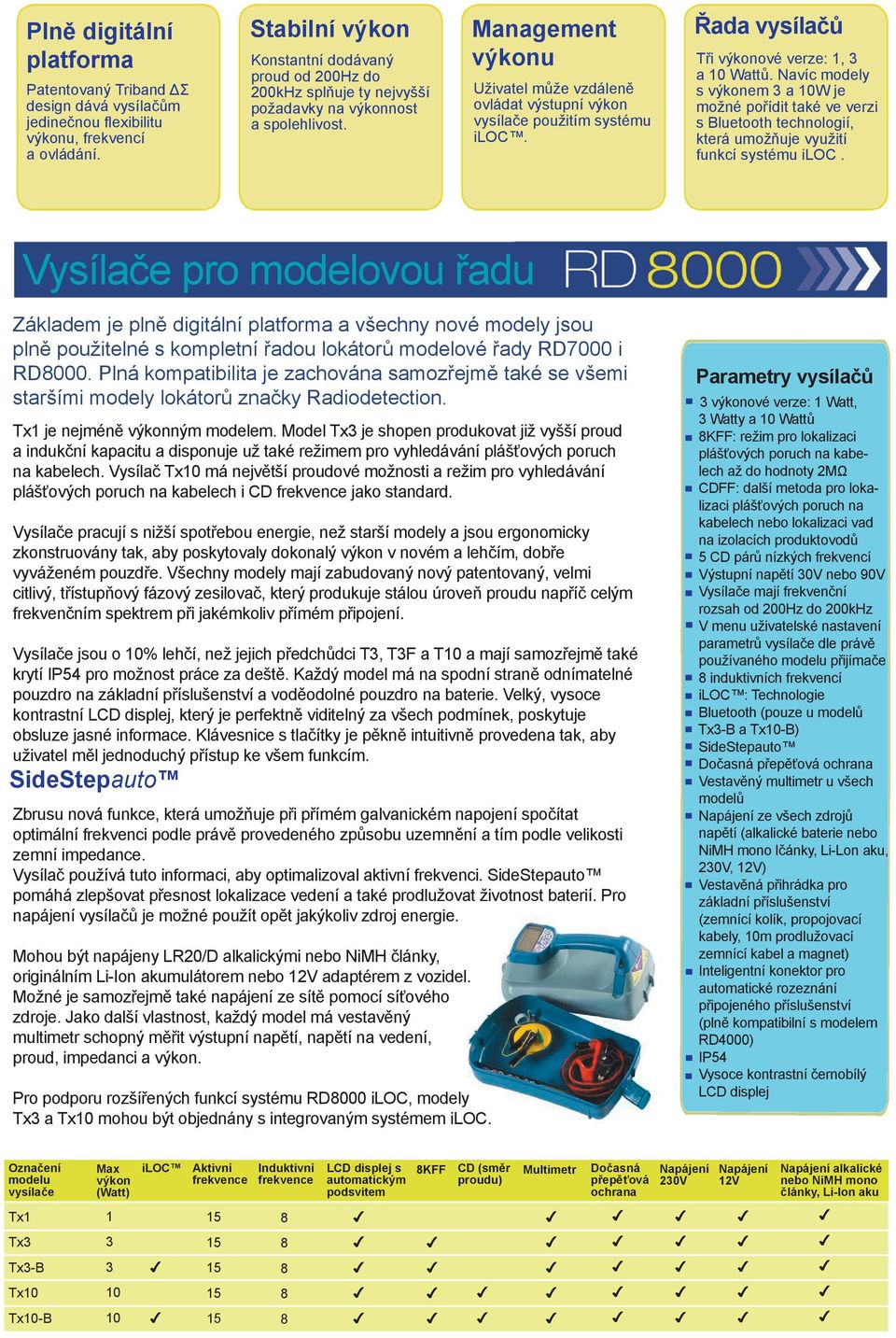

6 Plně digitální platforma Patentovaný Triband ΔΣ design dává vysílačům jedinečnou fl exibilitu výkonu, frekvencí a ovládání. Stabilní výkon Konstantní dodávaný proud od 200Hz do 200kHz splňuje ty nejvyšší požadavky na výkonnost a spolehlivost. Management výkonu Uživatel může vzdáleně ovládat výstupní výkon vysílače použitím systému iloc. Řada vysílačů Tři výkonové verze: 1, 3 a 10 Wattů. Navíc modely s výkonem 3 a 10W je možné pořídit také ve verzi s Bluetooth technologií, která umožňuje využití funkcí systému iloc. Vysílače pro modelovou řadu Základem je plně digitální platforma a všechny nové modely jsou plně použitelné s kompletní řadou lokátorů modelové řady RD7000 i RD000. Plná kompatibilita je zachována samozřejmě také se všemi staršími modely lokátorů značky Radiodetection. Tx1 je nejméně výkonným modelem. Model Tx3 je shopen produkovat již vyšší proud a indukční kapacitu a disponuje už také režimem pro vyhledávání plášťových poruch na kabelech. Vysílač Tx10 má největší proudové možnosti a režim pro vyhledávání plášťových poruch na kabelech i CD frekvence jako standard. Vysílače pracují s nižší spotřebou energie, než starší modely a jsou ergonomicky zkonstruovány tak, aby poskytovaly dokonalý výkon v novém a lehčím, dobře vyváženém pouzdře. Všechny modely mají zabudovaný nový patentovaný, velmi citlivý, třístupňový fázový zesilovač, který produkuje stálou úroveň proudu napříč celým frekvenčním spektrem při jakémkoliv přímém připojení. Vysílače jsou o 10% lehčí, než jejich předchůdci T3, T3F a T10 a mají samozřejmě také krytí IP54 pro možnost práce za deště. Každý model má na spodní straně odnímatelné pouzdro na základní příslušenství a voděodolné pouzdro na baterie. Velký, vysoce kontrastní LCD displej, který je perfektně viditelný za všech podmínek, poskytuje obsluze jasné informace. Klávesnice s tlačítky je pěkně intuitivně provedena tak, aby uživatel měl jednoduchý přístup ke všem funkcím. SideStepauto Zbrusu nová funkce, která umožňuje při přímém galvanickém napojení spočítat optimální frekvenci podle právě provedeného způsobu uzemnění a tím podle velikosti zemní impedance. Vysílač používá tuto informaci, aby optimalizoval aktivní frekvenci. SideStepauto pomáhá zlepšovat přesnost lokalizace vedení a také prodlužovat životnost baterií. Pro napájení vysílačů je možné použít opět jakýkoliv zdroj energie. Mohou být napájeny LR20/D alkalickými nebo NiMH články, originálním Li-Ion akumulátorem nebo 12V adaptérem z vozidel. Možné je samozřejmě také napájení ze sítě pomocí síťového zdroje. Jako další vlastnost, každý model má vestavěný multimetr schopný měřit výstupní napětí, napětí na vedení, proud, impedanci a výkon. Pro podporu rozšířených funkcí systému RD000 iloc, modely Tx3 a Tx10 mohou být objednány s integrovaným systémem iloc. Parametry vysílačů 3 výkonové verze: 1 Watt, 3 Watty a 10 Wattů KFF: režim pro lokalizaci plášťových poruch na kabelech až do hodnoty 2MΩ CDFF: další metoda pro lokalizaci plášťových poruch na kabelech nebo lokalizaci vad na izolacích produktovodů 5 CD párů nízkých frekvencí Výstupní napětí 30V nebo 90V Vysílače mají frekvenční rozsah od 200Hz do 200kHz V menu uživatelské nastavení parametrů vysílače dle právě používaného modelu přijímače induktivních frekvencí iloc : Technologie Bluetooth (pouze u modelů Tx3-B a Tx10-B) SideStepauto Dočasná přepěťová ochrana Vestavěný multimetr u všech modelů Napájení ze všech zdrojů napětí (alkalické baterie nebo NiMH mono lčánky, Li-Lon aku, 230V, 12V) Vestavěná přihrádka pro základní příslušenství (zemnící kolík, propojovací kabely, 10m prodlužovací zemnící kabel a magnet) Inteligentní konektor pro automatické rozeznání připojeného příslušenství (plně kompatibilní s modelem RD4000) IP54 Vysoce kontrastní černobílý LCD displej Označení modelu vysílače Max výkon (Watt) iloc Aktivní frekvence Induktivní frekvence LCD displej s automatickým podsvitem KFF CD (směr proudu) Multimetr Dočasná přepěťová ochrana Napájení 230V Napájení 12V Napájení alkalické nebo NiMH mono články, Li-Ion aku Tx1 1 Tx3 3 Tx3-B 3 Tx10 10 Tx10-B 10

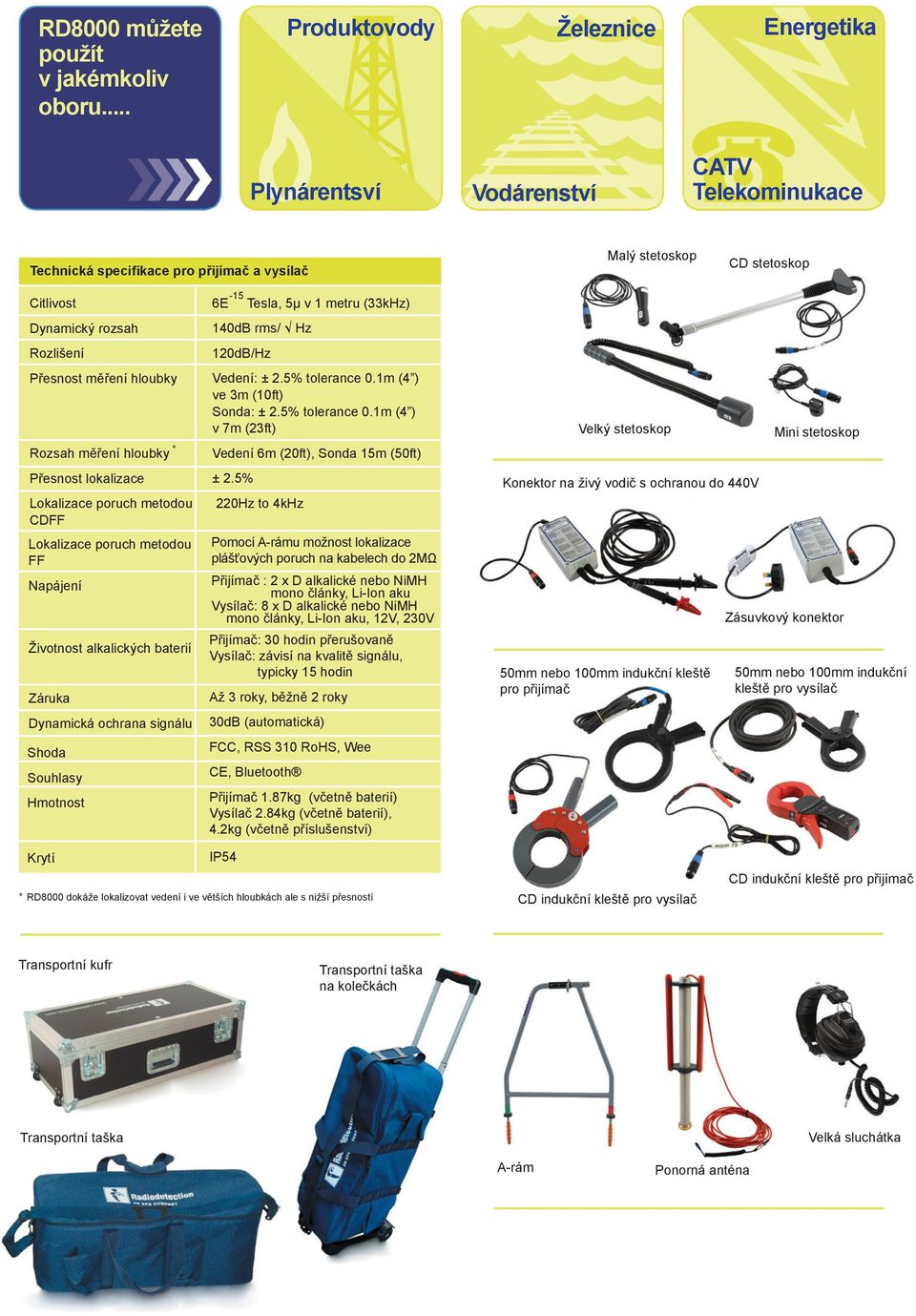

7 RD000 můžete použít v jakémkoliv oboru... Produktovody Železnice Energetika Plynárentsví Vodárenství CATV Telekominukace Technická specifikace pro přijímač a vysílač Malý stetoskop CD stetoskop Citlivost Dynamický rozsah Rozlišení Přesnost měření hloubky Rozsah měření hloubky Přesnost lokalizace Lokalizace poruch metodou CDFF Lokalizace poruch metodou FF Napájení Životnost alkalických baterií Záruka Dynamická ochrana signálu Shoda Souhlasy Hmotnost * - 6E Tesla, 5μ v 1 metru (33kHz) 140dB rms/ Hz 120dB/Hz Vedení: ± 2.5% tolerance 0.1m (4 ) ve 3m (10ft) Sonda: ± 2.5% tolerance 0.1m (4 ) v 7m (23ft) Vedení 6m (20ft), Sonda m (50ft) ± 2.5% 220Hz to 4kHz Pomocí A-rámu možnost lokalizace plášťových poruch na kabelech do 2MΩ Přijímač : 2 x D alkalické nebo NiMH mono články, Li-Ion aku Vysílač: x D alkalické nebo NiMH mono články, Li-Ion aku, 12V, 230V Přijímač: 30 hodin přerušovaně Vysílač: závisí na kvalitě signálu, typicky hodin Až 3 roky, běžně 2 roky 30dB (automatická) FCC, RSS 310 RoHS, Wee CE, Bluetooth Přijímač 1.7kg (včetně baterií) Vysílač 2.4kg (včetně baterií), 4.2kg (včetně příslušenství) Velký stetoskop Konektor na živý vodič s ochranou do 440V 50mm nebo 100mm indukční kleště pro přijímač Mini stetoskop Zásuvkový konektor 50mm nebo 100mm indukční kleště pro vysílač Krytí IP54 * RD000 dokáže lokalizovat vedení i ve větších hloubkách ale s nižší přesností CD indukční kleště pro vysílač CD indukční kleště pro přijímač Transportní kufr Transportní taška na kolečkách Transportní taška Velká sluchátka A-rám Ponorná anténa

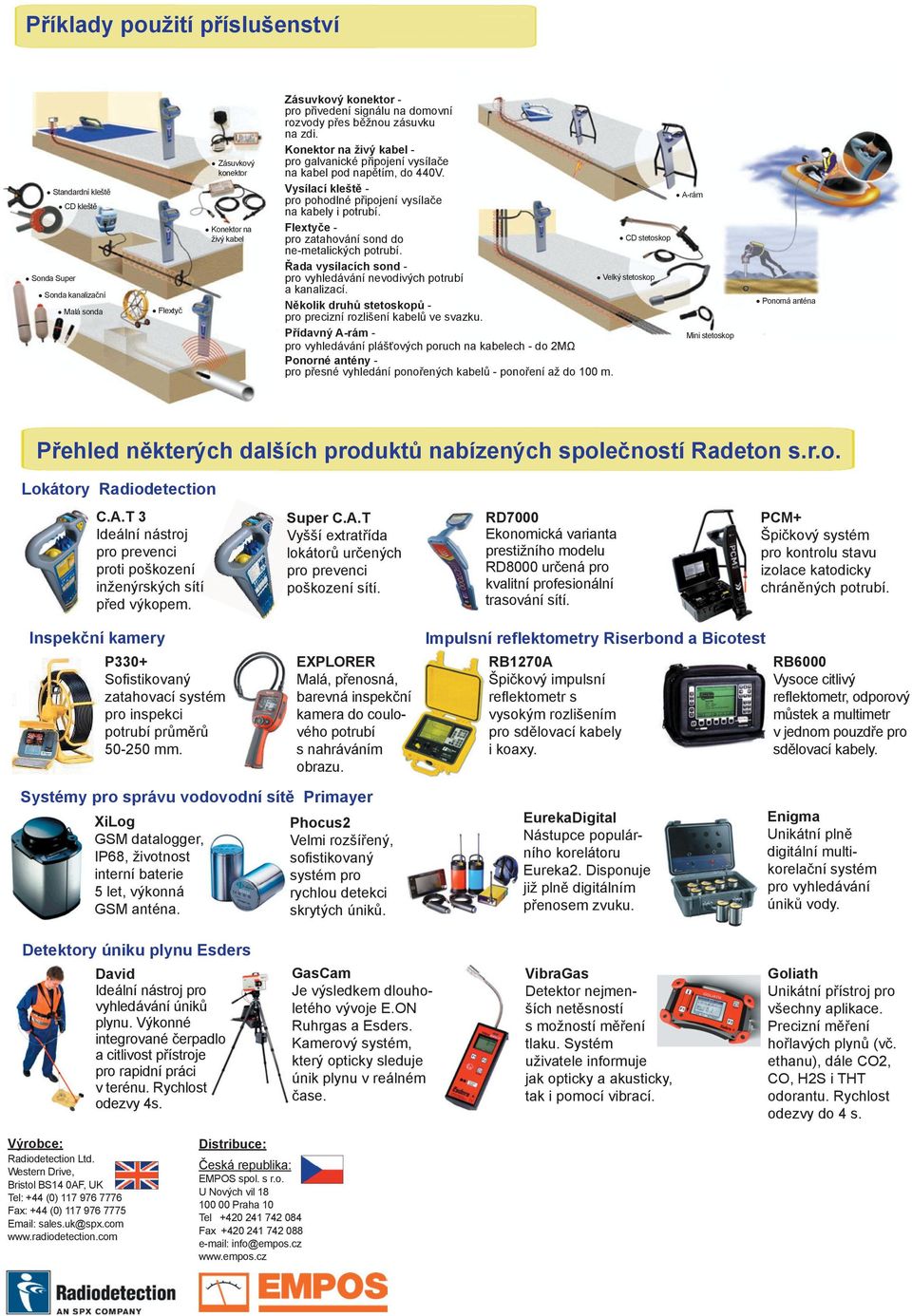

8 Příklady použití příslušenství Standardní kleště CD kleště Sonda Super Sonda kanalizační Malá sonda Flextyč Zásuvkový konektor Konektor na živý kabel Zásuvkový konektor - pro přivedení signálu na domovní rozvody přes běžnou zásuvku na zdi. Konektor na živý kabel - pro galvanické připojení vysílače na kabel pod napětím, do 440V. Vysílací kleště - pro pohodlné připojení vysílače na kabely i potrubí. Flextyče - pro zatahování sond do ne-metalických potrubí. Řada vysílacích sond - pro vyhledávání nevodivých potrubí a kanalizací. Několik druhů stetoskopů - pro precizní rozlišení kabelů ve svazku. Přídavný A-rám - pro vyhledávání plášťových poruch na kabelech - do 2MΩ Ponorné antény - pro přesné vyhledání ponořených kabelů - ponoření až do 100 m. CD stetoskop Velký stetoskop A-rám Mini stetoskop Ponorná anténa Přehled některých dalších produktů nabízených společností Radeton s.r.o. Lokátory Radiodetection 0 Inspection C.A.T 3 OW Ideální nástroj from 1st Feb 200 pro prevenci proti poškození inženýrských sítí před výkopem. Super C.A.T Vyšší extratřída lokátorů určených pro prevenci poškození sítí. RD7000 Ekonomická varianta prestižního modelu RD000 určená pro kvalitní profesionální trasování sítí. PCM+ Špičkový systém pro kontrolu stavu izolace katodicky chráněných potrubí. Inspekční kamery P330+ Sofi stikovaný zatahovací systém pro inspekci potrubí průměrů mm. EXPLORER Malá, přenosná, barevná inspekční kamera do vého potrubí coulos nahráváním obrazu. Impulsní reflektometry Riserbond a Bicotest RB1270A Špičkový impulsní refl ektometr s vysokým rozlišením pro sdělovací kabely i koaxy. RB6000 Vysoce citlivý reflektometr, odporový můstek a multimetr v jednom pouzdře pro sdělovací kabely. Systémy pro správu vodovodní sítě Primayer XiLog GSM datalogger, IP6, životnost interní baterie 5 let, výkonná GSM anténa. Phocus2 Velmi rozšířený, sofi stikovaný systém pro rychlou detekci skrytých úniků. EurekaDigital Nástupce populárního korelátoru Eureka2. Disponuje již plně digitálním přenosem zvuku. Enigma Unikátní plně digitální multikorelační systém pro vyhledávání úniků vody. Detektory úniku plynu Esders David Ideální nástroj pro vyhledávání úniků plynu. Výkonné integrované čerpadlo a citlivost přístroje pro rapidní práci v terénu. Rychlost odezvy 4s. GasCam Je výsledkem dlouholetého vývoje E.ON Ruhrgas a Esders. Kamerový systém, který opticky sleduje únik plynu v reálném čase. VibraGas Detektor nejmenších netěsností s možností měření tlaku. Systém uživatele informuje jak opticky a akusticky, tak i pomocí vibrací. Goliath Unikátní přístroj pro všechny aplikace. Precizní měření hořlavých plynů (vč. ethanu), dále CO2, CO, H2S i THT odorantu. Rychlost odezvy do 4 s. Výrobce: Radiodetection Ltd. Western Drive, Bristol BS14 0AF, UK Tel: +44 (0) Fax: +44 (0) sales.uk@spx.com Distribuce: Česká republika: EMPOS spol. s r.o. U Nových vil Praha 10 Tel Fax info@empos.cz
