Lokátor potrubí a kabelů. ovládaný jediným tlačítkem

Transkript

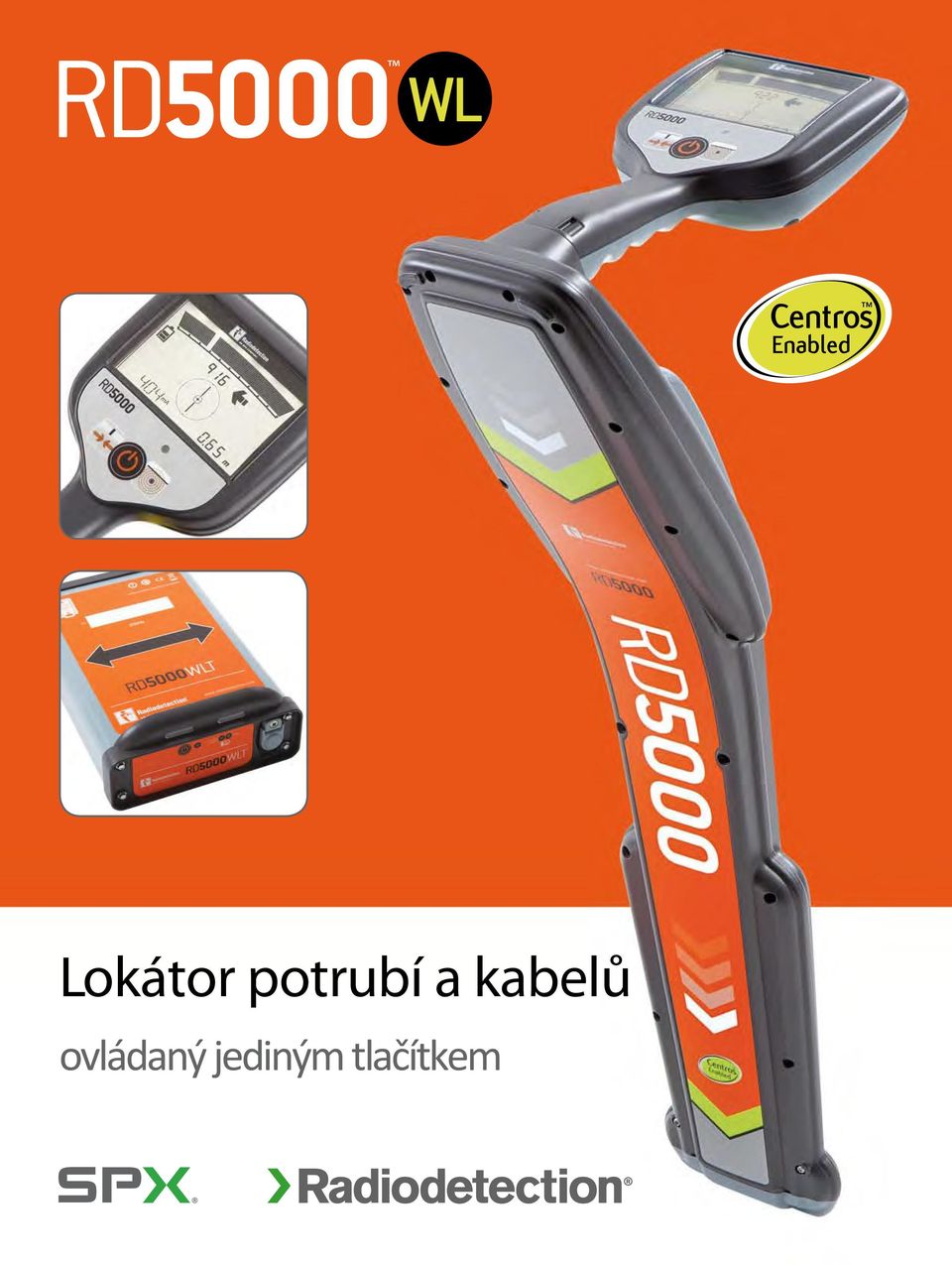

1 Lokátor potrubí a kabelů ovládaný jediným tlačítkem

2

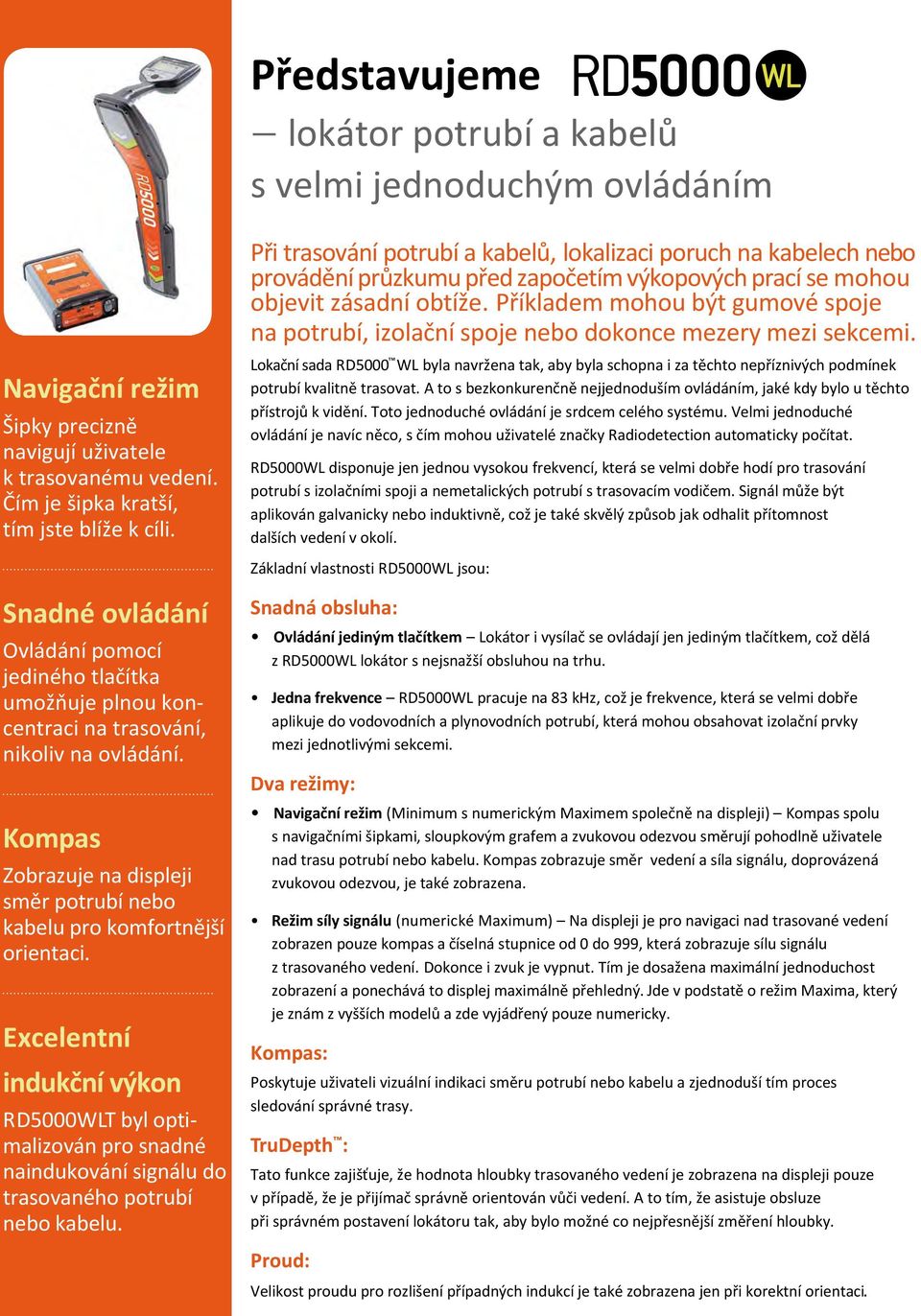

3 Představujeme lokátor potrubí a kabelů s velmi jednoduchým ovládáním Při trasování potrubí a kabelů, lokalizaci poruch na kabelech nebo provádění průzkumu před započetím výkopových prací se mohou objevit zásadní obtíže. Příkladem mohou být gumové spoje na potrubí, izolační spoje nebo dokonce mezery mezi sekcemi. Navigační režim Šipky precizně navigují uživatele k trasovanému vedení. Čím je šipka kratší, tím jste blíže k cíli. Lokační sada RD5000 WL byla navržena tak, aby byla schopna i za těchto nepříznivých podmínek potrubí kvalitně trasovat. A to s bezkonkurenčně nejjednoduším ovládáním, jaké kdy bylo u těchto přístrojů k vidění. Toto jednoduché ovládání je srdcem celého systému. Velmi jednoduché ovládání je navíc něco, s čím mohou uživatelé značky Radiodetection automaticky počítat. RD5000WL disponuje jen jednou vysokou frekvencí, která se velmi dobře hodí pro trasování potrubí s izolačními spoji a nemetalických potrubí s trasovacím vodičem. Signál může být aplikován galvanicky nebo induktivně, což je také skvělý způsob jak odhalit přítomnost dalších vedení v okolí. Základní vlastnosti RD5000WL jsou: Snadné ovládání Ovládání pomocí jediného tlačítka umožňuje plnou koncentraci na trasování, nikoliv na ovládání. Kompas Zobrazuje na displeji směr potrubí nebo kabelu pro komfortnější orientaci. Excelentní indukční výkon RD5000WLT byl optimalizován pro snadné naindukování signálu do trasovaného potrubí nebo kabelu. Snadná obsluha: Ovládání jediným tlačítkem Lokátor i vysílač se ovládají jen jediným tlačítkem, což dělá z RD5000WL lokátor s nejsnažší obsluhou na trhu. Jedna frekvence RD5000WL pracuje na 83 khz, což je frekvence, která se velmi dobře aplikuje do vodovodních a plynovodních potrubí, která mohou obsahovat izolační prvky mezi jednotlivými sekcemi. Dva režimy: Navigační režim (Minimum s numerickým Maximem společně na displeji) Kompas spolu s navigačními šipkami, sloupkovým grafem a zvukovou odezvou směrují pohodlně uživatele nad trasu potrubí nebo kabelu. Kompas zobrazuje směr vedení a síla signálu, doprovázená zvukovou odezvou, je také zobrazena. Režim síly signálu (numerické Maximum) Na displeji je pro navigaci nad trasované vedení zobrazen pouze kompas a číselná stupnice od 0 do 999, která zobrazuje sílu signálu z trasovaného vedení. Dokonce i zvuk je vypnut. Tím je dosažena maximální jednoduchost zobrazení a ponechává to displej maximálně přehledný. Jde v podstatě o režim Maxima, který je znám z vyšších modelů a zde vyjádřený pouze numericky. Kompas: Poskytuje uživateli vizuální indikaci směru potrubí nebo kabelu a zjednoduší tím proces sledování správné trasy. TruDepth : Tato funkce zajišťuje, že hodnota hloubky trasovaného vedení je zobrazena na displeji pouze v případě, že je přijímač správně orientován vůči vedení. A to tím, že asistuje obsluze při správném postavení lokátoru tak, aby bylo možné co nejpřesnější změření hloubky. Proud: Velikost proudu pro rozlišení případných indukcí je také zobrazena jen při korektní orientaci.

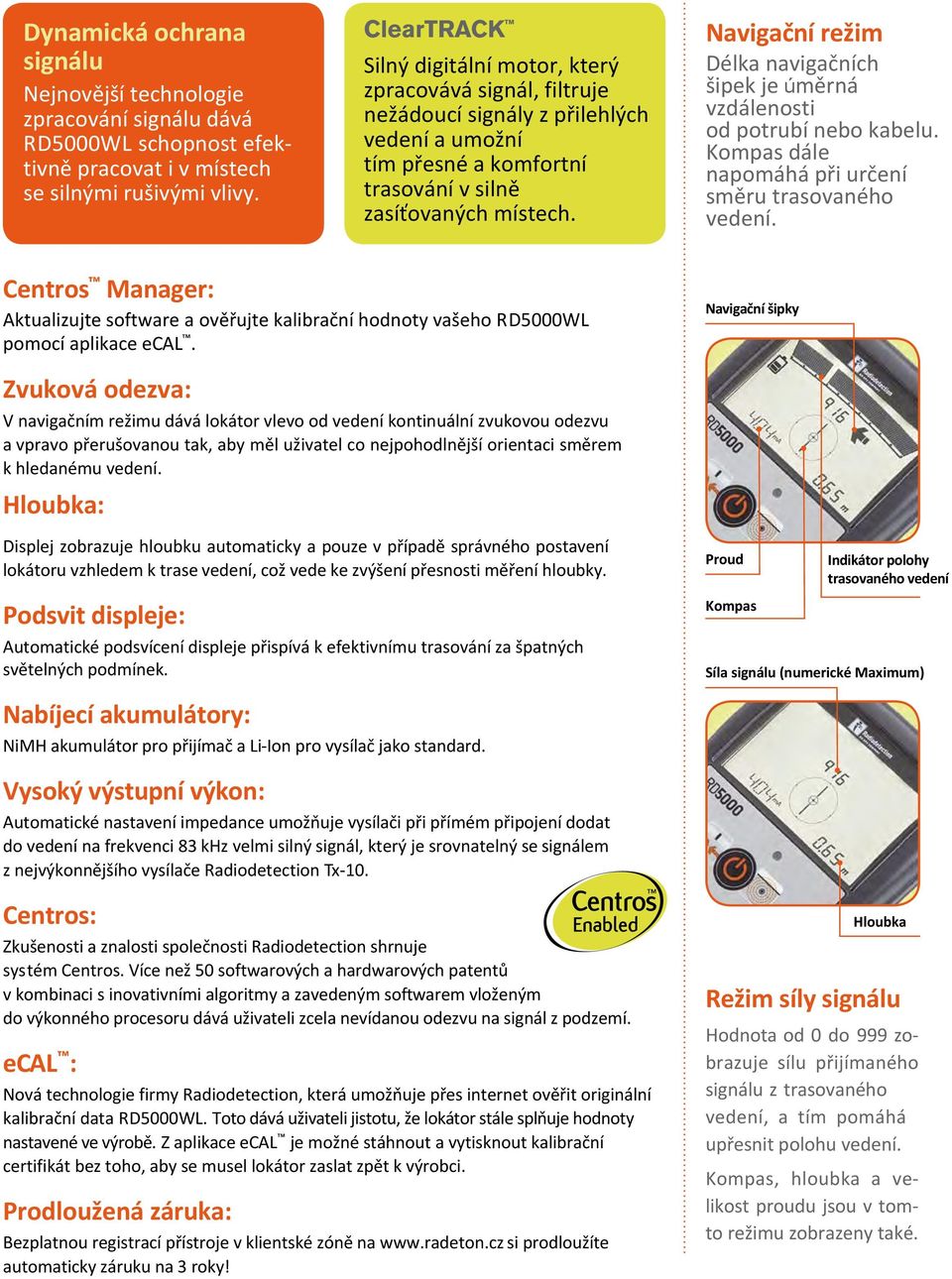

4 Dynamická ochrana signálu Nejnovější technologie zpracování signálu dává RD5000WL schopnost efektivně pracovat i v místech se silnými rušivými vlivy. ClearTRACK Silný digitální motor, který zpracovává signál, filtruje nežádoucí signály z přilehlých vedení a umožní tím přesné a komfortní trasování v silně zasíťovaných místech. Navigační režim Délka navigačních šipek je úměrná vzdálenosti od potrubí nebo kabelu. Kompas dále napomáhá při určení směru trasovaného vedení. Centros Manager: Aktualizujte software a ověřujte kalibrační hodnoty vašeho RD5000WL pomocí aplikace ecal. Navigační šipky Zvuková odezva: V navigačním režimu dává lokátor vlevo od vedení kontinuální zvukovou odezvu a vpravo přerušovanou tak, aby měl uživatel co nejpohodlnější orientaci směrem k hledanému vedení. Hloubka: Displej zobrazuje hloubku automaticky a pouze v případě správného postavení lokátoru vzhledem k trase vedení, což vede ke zvýšení přesnosti měření hloubky. Podsvit displeje: Automatické podsvícení displeje přispívá k efektivnímu trasování za špatných světelných podmínek. Proud Kompas Indikátor polohy trasovaného vedení Síla signálu (numerické Maximum) Nabíjecí akumulátory: NiMH akumulátor pro přijímač a Li-Ion pro vysílač jako standard. Vysoký výstupní výkon: Automatické nastavení impedance umožňuje vysílači při přímém připojení dodat do vedení na frekvenci 83 khz velmi silný signál, který je srovnatelný se signálem z nejvýkonnějšího vysílače Radiodetection Tx-10. Centros: Zkušenosti a znalosti společnosti Radiodetection shrnuje systém Centros. Více než 50 softwarových a hardwarových patentů v kombinaci s inovativními algoritmy a zavedeným softwarem vloženým do výkonného procesoru dává uživateli zcela nevídanou odezvu na signál z podzemí. ecal : Nová technologie firmy Radiodetection, která umožňuje přes internet ověřit originální kalibrační data RD5000WL. Toto dává uživateli jistotu, že lokátor stále splňuje hodnoty nastavené ve výrobě. Z aplikace ecal je možné stáhnout a vytisknout kalibrační certifikát bez toho, aby se musel lokátor zaslat zpět k výrobci. Prodloužená záruka: Bezplatnou registrací přístroje v klientské zóně na si prodloužíte automaticky záruku na 3 roky! Hloubka Režim síly signálu Hodnota od 0 do 999 zobrazuje sílu přijímaného signálu z trasovaného vedení, a tím pomáhá upřesnit polohu vedení. Kompas, hloubka a velikost proudu jsou v tomto režimu zobrazeny také.

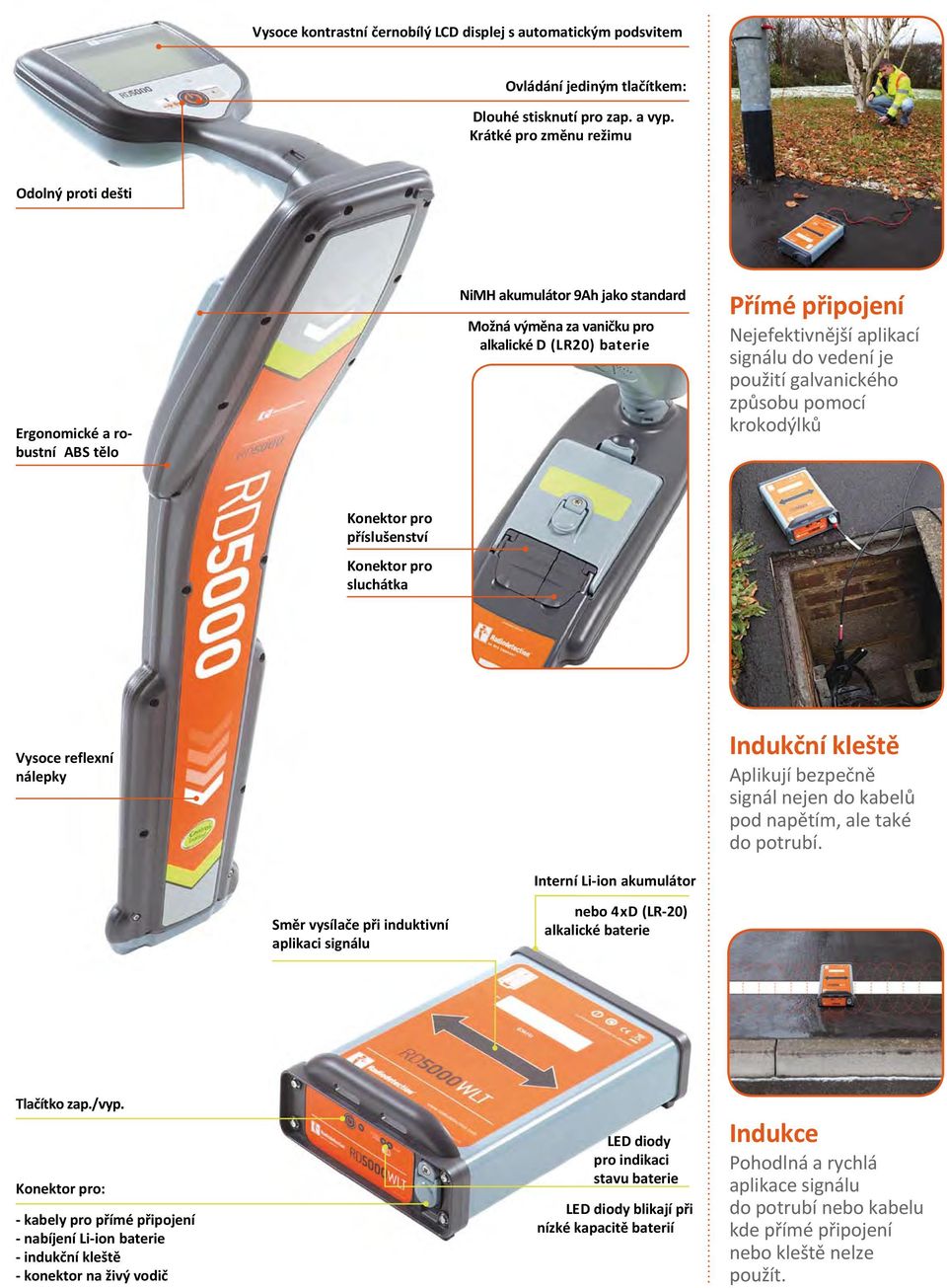

5 Vysoce kontrastní černobílý LCD displej s automatickým podsvitem Ovládání jediným tlačítkem: Dlouhé stisknutí pro zap. a vyp. Krátké pro změnu režimu Odolný proti dešti Ergonomické a robustní ABS tělo NiMH akumulátor 9Ah jako standard Možná výměna za vaničku pro alkalické D (LR20) baterie Přímé připojení Nejefektivnější aplikací signálu do vedení je použití galvanického způsobu pomocí krokodýlků Konektor pro příslušenství Konektor pro sluchátka Vysoce reflexní nálepky Indukční kleště Aplikují bezpečně signál nejen do kabelů pod napětím, ale také do potrubí. Interní Li-ion akumulátor Směr vysílače při induktivní aplikaci signálu nebo 4xD (LR-20) alkalické baterie Tlačítko zap./vyp. Konektor pro: - kabely pro přímé připojení - nabíjení Li-ion baterie - indukční kleště - konektor na živý vodič LED diody pro indikaci stavu baterie LED diody blikají při nízké kapacitě baterií Indukce Pohodlná a rychlá aplikace signálu do potrubí nebo kabelu kde přímé připojení nebo kleště nelze použít.

6 RD5000WL Technická specifikace přijímače Přesnost měření hloubky Frekvence Maximální hloubka 6 m* Baterie ±5% ±0.01 m od 0.1 m do 3 m 83 khz (83,077 Hz ±5 Hz) NiMH akumulátor 9 Ah (standard) nebo 2xD (LR20) alkalické (pouzdro na baterie v ceně) Životnost baterií Nabíjecí: >15 hodin, 0 C to +50 C Záruka příslušenství 12 měsíců přístroje až 36 měsíců Dynamická ochrana signálu Shoda Hmotnost Krytí P54 30 db automatická FCC, RSS 310 RoHS, WEEE, CE 1.87 kg (včetně akumulátorů) Pracovní teplota -20 C do +50 C Jednotky Za dobrých podmínek. Palce (RD5000WLI) Metry (RD5000WLM) *RD5000 bude lokalizovat vedení i ve větší hloubkách než 15m, ale s horší přesností. Prodloužení záruky zdarma je k dispozici v klientské zóně na RD5000WLT Technická specifikace vysílače rekvence Nominální výstupní výkon aterie 83 khz (83,077 Hz ±5 Hz) 1 W při přímém galvanickém napojení Li-Ion akumulátor (standard) nebo 4xD (LR-20) alkalické Životnost baterií Akumulátor: >20 hours, 0 C to +50 C Záruka Příslušenství 12 měsíců Přístroje 36 měsíců Shoda Hmotnost Krytí P54 FCC, Canada 310 RoHS, WEEE, CE 1.6 kg (včetně akumulátoru) Pracovní teplota -20 C to +50 C Hloubka Schopnost přesnějšího měření hloubky napomáhá lépe identifikovat požadované vedení a bezpečněji provádět výkopové práce. Jedna frekvence 83 khz, která je optimalizovaná pro vodovodní a plynovodní potrubí se špatným kontaktem mezi jednotlivými sekcemi. Proud v ma Displej zobrazuje hodnotu velikosti proudu pro rozlišení originálního signálu od případných indukcí na jiná vedení. TruDepth Funkce, která zajišťuje správnou pozici lokátoru vzhledem k trasovanému vedení pro maximální přesnost při měření hloubky a proudu. Prodloužení záruky zdarma je k dispozici v klientské zóně na Patents, Trademarks and Notices. The following patents are owned by Radiodetection; Patents: US 6,642,796 US 6,268,731 US 6,968,296 US 7,403,012 EP EP EP The following are trademarks of Radiodetection; TruDepth, RD5000, Centros, ClearTRACK. The Design of the RD5000 has been registered. The Design of the 4 chevrons has been registered and trademarked. USP D610,621 CN Des. Pat. No CN Des. Pat. No Copyright 2010 Radiodetection Ltd - SPX Corporation. All rights reserved. Radiodetection is a subsidiary of SPX Corporation. SPX and Radiodetection are trademarks of Radiodetection Ltd. and SPX Corporation. Due to a policy of continued development, we reserve the right to alter or amend any published specification without notice. This document may not be copied, reproduced, transmitted, modified or used, in whole or in part, without the prior written consent of Radiodetection Ltd.

7

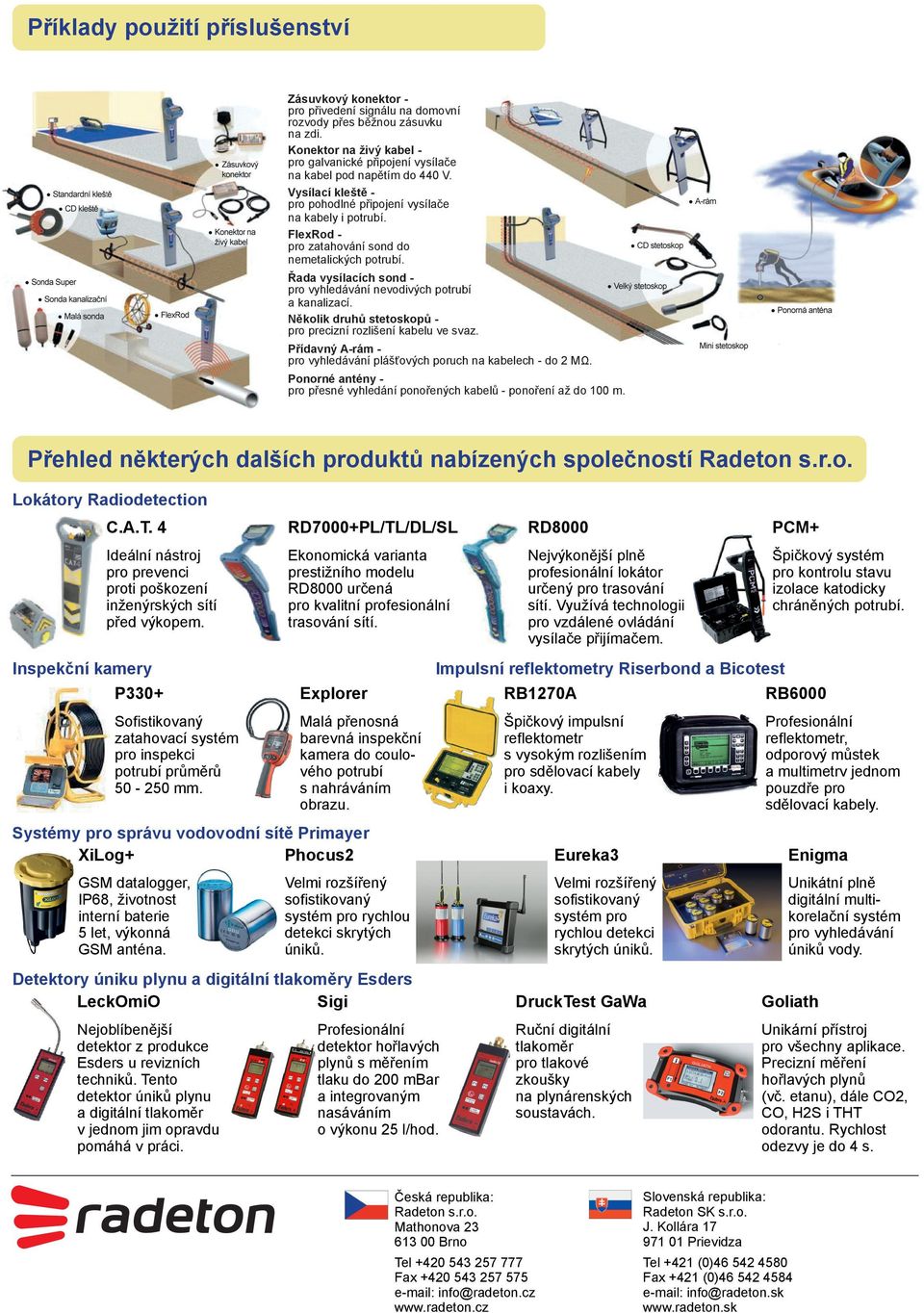

8 Příklady použití příslušenství Zásuvkový konektor pro přivedení signálu na domovní rozvody přes běžnou zásuvku na zdi. Konektor na živý kabel pro galvanické připojení vysílače na kabel pod napětím do 440 V. Vysílací kleště pro pohodlné připojení vysílače na kabely i potrubí. FlexRod pro zatahování sond do nemetalických potrubí. Řada vysílacích sond pro vyhledávání nevodivých potrubí a kanalizací. Několik druhů stetoskopů pro precizní rozlišení kabelu ve svaz. Přídavný A-rám pro vyhledávání plášťových poruch na kabelech - do 2 MΩ. Ponorné antény pro přesné vyhledání ponořených kabelů - ponoření až do 100 m. Přehled některých dalších produktů nabízených společností Radeton s.r.o. Lokátory Radiodetection C.A.T. 4 RD7000+PL/TL/DL/SL RD8000 PCM+ Ideální nástroj pro prevenci proti poškození inženýrských sítí před výkopem. Ekonomická varianta prestižního modelu RD8000 určená pro kvalitní profesionální trasování sítí. Nejvýkonější plně profesionální lokátor určený pro trasování sítí. Využívá technologii pro vzdálené ovládání vysílače přijímačem. Špičkový systém pro kontrolu stavu izolace katodicky chráněných potrubí. Inspekční kamery Impulsní reflektometry Riserbond a Bicotest P330+ Explorer RB1270A RB6000 Sofistikovaný zatahovací systém pro inspekci potrubí průměrů mm. Malá přenosná barevná inspekční kamera do coulového potrubí s nahráváním obrazu. Špičkový impulsní reflektometr s vysokým rozlišením pro sdělovací kabely i koaxy. Profesionální reflektometr, odporový můstek a multimetrv jednom pouzdře pro sdělovací kabely. Systémy pro správu vodovodní sítě Primayer XiLog+ Phocus2 GSM datalogger, IP68, životnost interní baterie 5 let, výkonná GSM anténa. Velmi rozšířený sofistikovaný systém pro rychlou detekci skrytých úniků. Detektory úniku plynu a digitální tlakoměry Esders LeckOmiO Sigi Nejoblíbenější detektor z produkce Esders u revizních techniků. Tento detektor úniků plynu a digitální tlakoměr v jednom jim opravdu pomáhá v práci. Profesionální detektor hořlavých plynů s měřením tlaku do 200 mbar a integrovaným nasáváním o výkonu 25 l/hod. Eureka3 Enigma Velmi rozšířený sofistikovaný systém pro rychlou detekci skrytých úniků. Unikátní plně digitální multikorelační systém pro vyhledávání úniků vody. DruckTest GaWa Goliath Ruční digitální tlakoměr pro tlakové zkoušky na plynárenských soustavách. Unikární přístroj pro všechny aplikace. Precizní měření hořlavých plynů (vč. etanu), dále CO2, CO, H2S i THT odorantu. Rychlost odezvy je do 4 s. Česká republika: Radeton s.r.o. Mathonova Brno Slovenská republika: Radeton SK s.r.o. J. Kollára Prievidza Tel Fax info@radeton.cz Tel +421 (0) Fax +421 (0) info@radeton.sk
