1 Obsah dokumentace: A. PRŮVODNÍ ZPRÁVA B. SOUHRNNÁ TECHNICKÁ ZPRÁVA C. SITUAČNÍ VÝKRESY D. DOKUMENTACE OBJEKTŮ A TECHNICKÝCH A TECHNOLOGICKÝCH ZAŘÍZENÍ E. DOKLADOVÁ ČÁST 1) Stavební objekty SO 2) Inženýrské objekty IO 3) Provozní soubory PS 4) Výrobní technologie PSVT 5) Ostatní ucelené dodávky OUD DŮM KULTURY TEPLICE, OPRAVA ZAATIKOVÝCH ŽLABŮ STŘECHY KRUŠNOHORSKÉHO DIVADLA V TEPLICÍCH II. ETAPA D1. DOKUMENTACE STAVEBNÍHO OBJEKTU D1: SO 101 KDT STŘECHA PROVAZIŠTĚ D1: SO Architektonicko-stavební řešení TECHNICKÁ ZPRÁVA Vypracoval: Pavel Tomáš

DOKLADOVÁ ČÁST 1) Stavební objekty SO 2) Inženýrské objekty IO 3) Provozní soubory PS 4) Výrobní technologie PSVT 5) Ostatní ucelené

2 a) Účel objektu Předmětem projektu je oprava zaatikových žlabů na objektu Krušnohorského divadla v Teplicích. Oprava je navržena na části stávající střechy provaziště (SO 101 KDT STŘECHA PROVAZIŠTĚ). Krušnohorské divadlo se nachází v ulici U Císařských lázní 761/4, Teplice. b) Zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav v okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace. Jedná se o historickou budovu Krušnohorského divadla v Teplicích, situovaného v centru města. Předpokládá se, že nosnou konstrukci řešené střechy provaziště tvoří ocelové příhradové vazníky a dřevěné krokve. Krytina je tvořena z měděných plechových tabulí spojovaných jednoduchou stojatou drážkou. Řešená střecha je valbová se sklonem cca 20. Koruna atik je oplechována měděným plechem. Zaatikové žlaby jsou odvodněny skrz atiku chrliči do svislých dešťových svodů. Detail napojení je řešen plechovým kotlíkem. V místě zaatikových žlabů se drží voda, v oblasti kolem netěsných detailů zaatikových žlabů dochází k zatékání vody do objektu a tvorbě vlhkostních map. Po zimě 2013/2014 došlo k masivnímu poškození střešního pláště a zatékání do konstrukce střechy a interiéru KDT. Konstrukční, stavebně technické řešení a technické vlastnosti stavby se nemění. Jedná se o opravu střešní krytiny na stávající střeše objektu. c) Kapacity objektu, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění Zůstává stávající, nemění se. d) Technické a konstrukční řešení Práce HSV 1. Zemní práce 2. Základy 3. Svislé a kompletní konstrukce 4. Vodorovné konstrukce, schodiště Je navržena oprava zaatikových žlabů a položení nové povlakové izolace na stávající konstrukci střechy. Viz. další kapitoly.

b) Zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav v okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a

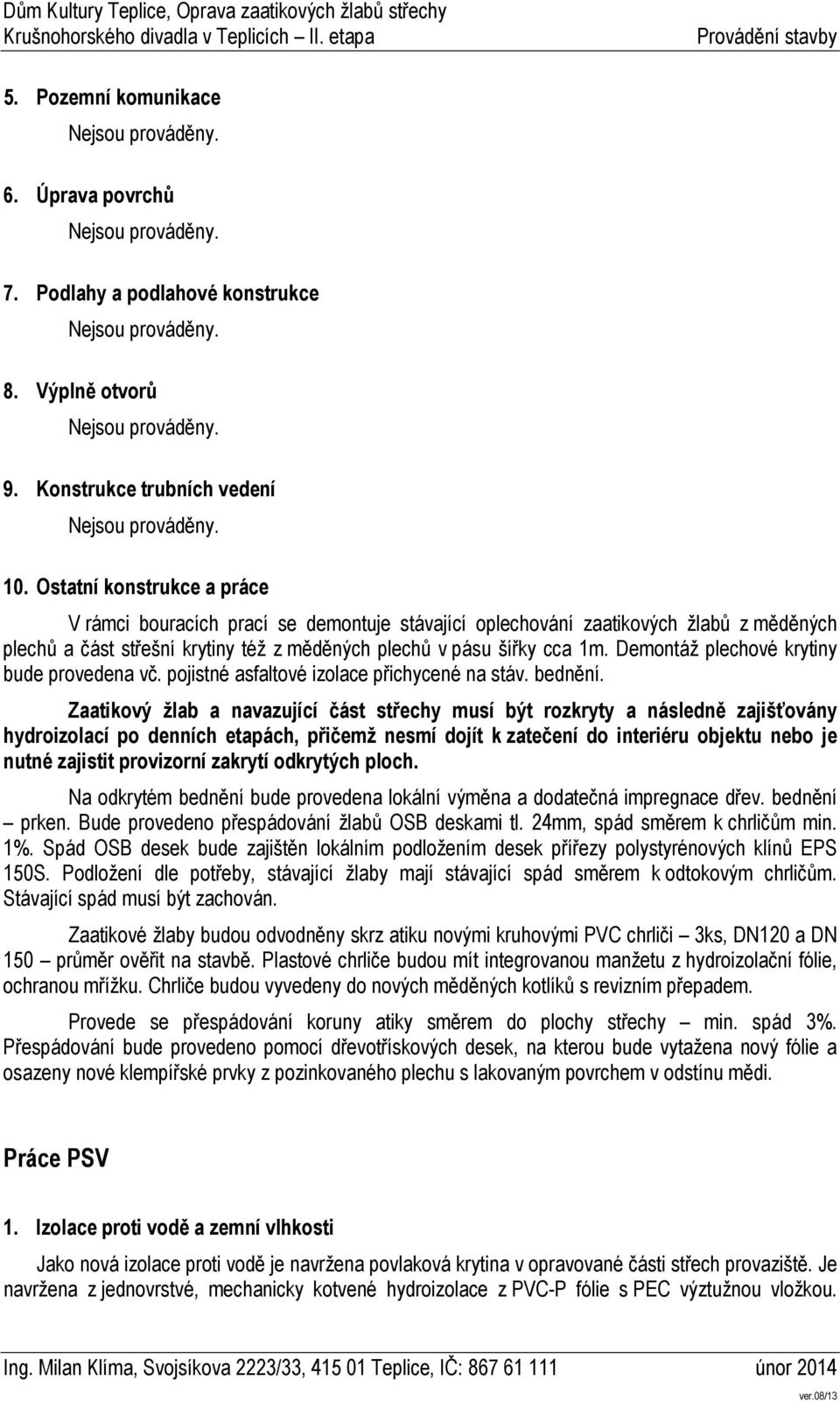

3 5. Pozemní komunikace 6. Úprava povrchů 7. Podlahy a podlahové konstrukce 8. Výplně otvorů 9. Konstrukce trubních vedení 10. Ostatní konstrukce a práce V rámci bouracích prací se demontuje stávající oplechování zaatikových žlabů z měděných plechů a část střešní krytiny též z měděných plechů v pásu šířky cca 1m. Demontáž plechové krytiny bude provedena vč. pojistné asfaltové izolace přichycené na stáv. bednění. Zaatikový žlab a navazující část střechy musí být rozkryty a následně zajišťovány hydroizolací po denních etapách, přičemž nesmí dojít k zatečení do interiéru objektu nebo je nutné zajistit provizorní zakrytí odkrytých ploch. Na odkrytém bednění bude provedena lokální výměna a dodatečná impregnace dřev. bednění prken. Bude provedeno přespádování žlabů OSB deskami tl. 24mm, spád směrem k chrličům min. 1%. Spád OSB desek bude zajištěn lokálním podložením desek přířezy polystyrénových klínů EPS 150S. Podložení dle potřeby, stávající žlaby mají stávající spád směrem k odtokovým chrličům. Stávající spád musí být zachován. Zaatikové žlaby budou odvodněny skrz atiku novými kruhovými PVC chrliči 3ks, DN120 a DN 150 průměr ověřit na stavbě. Plastové chrliče budou mít integrovanou manžetu z hydroizolační fólie, ochranou mřížku. Chrliče budou vyvedeny do nových měděných kotlíků s revizním přepadem. Provede se přespádování koruny atiky směrem do plochy střechy min. spád 3%. Přespádování bude provedeno pomocí dřevotřískových desek, na kterou bude vytažena nový fólie a osazeny nové klempířské prvky z pozinkovaného plechu s lakovaným povrchem v odstínu mědi. Práce PSV 1. Izolace proti vodě a zemní vlhkosti Jako nová izolace proti vodě je navržena povlaková krytina v opravované části střech provaziště. Je navržena z jednovrstvé, mechanicky kotvené hydroizolace z PVC-P fólie s PEC výztužnou vložkou.

Demontáž plechové krytiny bude provedena vč. pojistné asfaltové izolace přichycené na stáv. bednění.

4 Např. DEKPLAN 76, ALKOPLAN. Tloušťka fólie je 1,5mm. Některé detaily (zhotovování manžet a tvarových dílců) budou opracovány homogenní fólií bez výztužné vložky tl. 1,5mm. K zesílení hydroizolace ve vnitřních kotech a vnějších rozích budou použity tvarovky z fólie z doplňkového materiálu. Provedení povlakové krytiny z fólie (horkovzdušně svařovanou ve spojích), která bude spolehlivě ukončena na všech navazujících i prostupujících konstrukcí s odvodněním do zaatikového žlabu. Původní plechová krytina bude napojena na novou hydroizolaci pomocí klempířských prvků z měděných a poplastovaných materiálů. Dle potřeby budou poškozené plechové tabule nahrazeny novými tabulemi z měděného plechu tloušťky min. 0,55mm. Jako podklad po novou povlakovou fólii bude položena separační a ochranná vrstva textilie ze syntetických nenasákavých vláken na bázi 100%polypropylénu s plošnou hmotností min. 300g/m2. Použití textilií obsahující přírodní vlákna není přípustné. Novou skladbu střechy je navrženo stabilizovat mechanickým kotvením. Nová hydroizolace z plastových fólií bude kotvena do dřevěných prvků pomocí šroubů zušlechtilé pozinkované oceli se zápustnou hlavou EJOT TKR-4,8 x dl. V kombinaci s ocelovou talířovou podložkou HTV 82/40TK. Kotvení do zděných konstrukcí (atika, komínový průduch) bude provedeno pomocí zatloukacích hmoždinek z pozinkované oceli EJOT ND-K-6 x dl. Před provedením kotvení je nutno ověřit únosnost kotev tahovými zkouškami dle ETAG 006 při realizaci opravy. Tahové zkoušky včetně návrhu počtu kotev zajistí dodavatel stavby. Na základě tahových zkoušek bude rozhodnuto o použití příslušného druhu kotevních prvků. 2. Izolace tepelné 3. Izolace akustické 4. Protichemické izolace 5. Vnitřní instalace 5.1. Kanalizace, vodoinstalace, plynoinstalace 5.2. Elektroinstalace Bude dočasně demontován stávající bleskosvod a topné kabely položené ve žlabech pro provedení prací na opravu střechy bude uzemnění opětovně namontováno a topné kabely se budou řešit samostatně v další etapě upřesní investor Slaboproudé rozvody

Původní plechová krytina bude napojena na novou hydroizolaci pomocí klempířských prvků z měděných a poplastovaných materiálů.

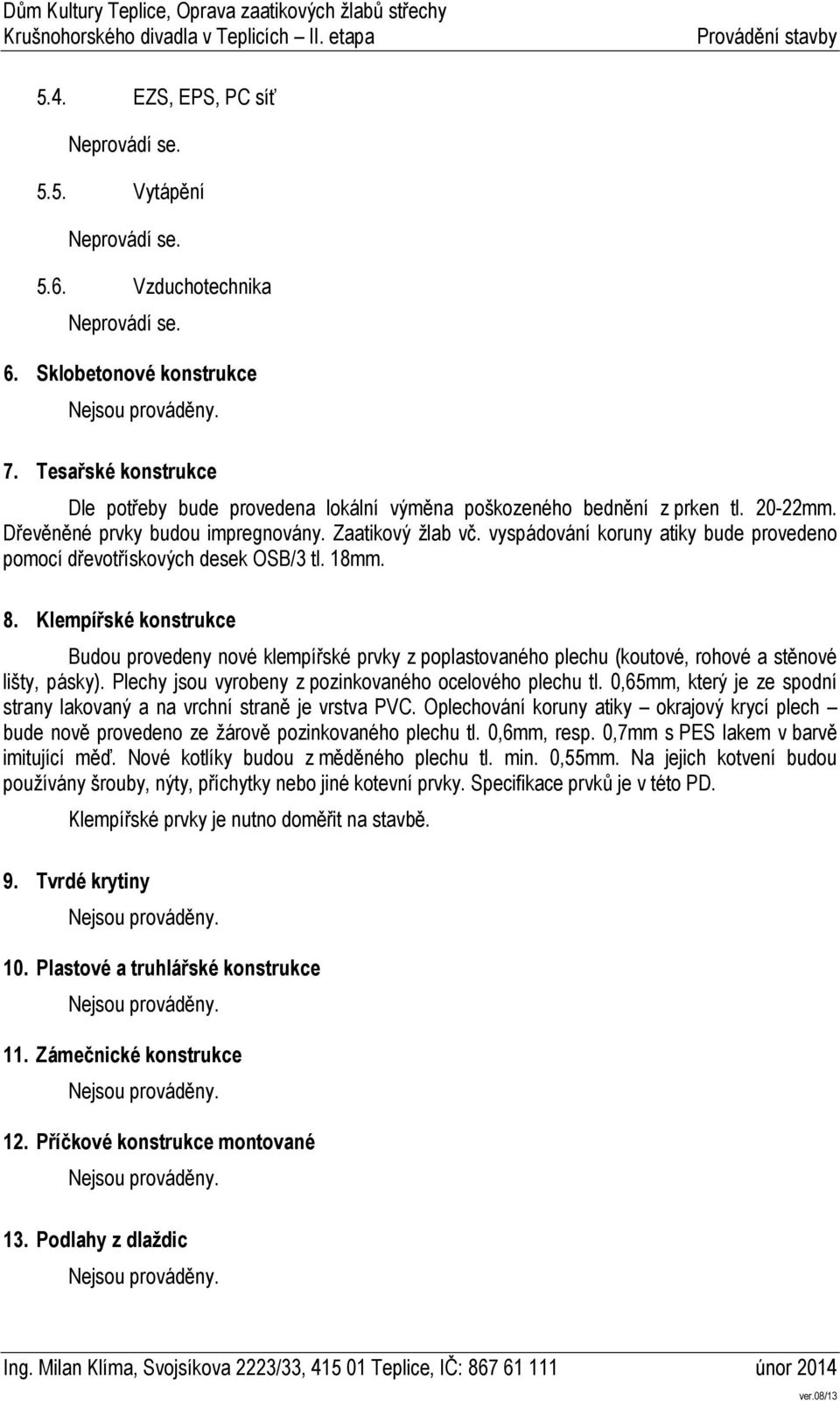

5 5.4. EZS, EPS, PC síť 5.5. Vytápění 5.6. Vzduchotechnika 6. Sklobetonové konstrukce 7. Tesařské konstrukce Dle potřeby bude provedena lokální výměna poškozeného bednění z prken tl mm. Dřevěněné prvky budou impregnovány. Zaatikový žlab vč. vyspádování koruny atiky bude provedeno pomocí dřevotřískových desek OSB/3 tl. 18mm. 8. Klempířské konstrukce Budou provedeny nové klempířské prvky z poplastovaného plechu (koutové, rohové a stěnové lišty, pásky). Plechy jsou vyrobeny z pozinkovaného ocelového plechu tl. 0,65mm, který je ze spodní strany lakovaný a na vrchní straně je vrstva PVC. Oplechování koruny atiky okrajový krycí plech bude nově provedeno ze žárově pozinkovaného plechu tl. 0,6mm, resp. 0,7mm s PES lakem v barvě imitující měď. Nové kotlíky budou z měděného plechu tl. min. 0,55mm. Na jejich kotvení budou používány šrouby, nýty, příchytky nebo jiné kotevní prvky. Specifikace prvků je v této PD. Klempířské prvky je nutno doměřit na stavbě. 9. Tvrdé krytiny 10. Plastové a truhlářské konstrukce 11. Zámečnické konstrukce 12. Příčkové konstrukce montované 13. Podlahy z dlaždic

Klempířské konstrukce Budou provedeny nové klempířské prvky z poplastovaného plechu (koutové, rohové a stěnové lišty, pásky). Plechy jsou vyrobeny z pozinkovaného ocelového plechu tl.

6 14. Podlahy z kamene 15. Podlahy lité 16. Podlahy vlysové, plovoucí, parketové 17. Podlahy povlakové 18. Keramické obklady 19. Nátěry Pro ochranu dřevěných prvků (nového, či impregnaci starého) proti dřevozbavujícím houbám a plísním se doporučuje použít fungicidní nátěry min. ve 2-3 nátěrech. Před použitím ochranného nátěru je nutné dřevo očistit zbavit prachu a nečistot. Přípravek se nanáší máčením nebo ručně pomocí štětců a válečků. Např. Boronit, Bochemit QB atd. 20. Malby 21. Čalounické úpravy 22. Lokální vytápění 23. Zasklívání

fungicidní nátěry min. ve 2-3 nátěrech. Před použitím ochranného nátěru je nutné dřevo očistit zbavit prachu a nečistot.
