1 Obsah dokumentace: A. PRŮVODNÍ ZPRÁVA B. SOUHRNNÁ TECHNICKÁ ZPRÁVA C. SITUAČNÍ VÝKRESY D. DOKUMENTACE OBJEKTŮ A TECHNICKÝCH A TECHNOLOGICKÝCH ZAŘÍZENÍ E. DOKLADOVÁ ČÁST 1) Stavební objekty SO DŮM KULTURY TEPLICE REKONSTRUKCE TECHNICKÉ NÁSTAVBY (5.NP) V OBJEKTU DK TEPLICE D1. DOKUMENTACE STAVEBNÍHO OBJEKTU D1: SO 101 DŮM KULTURY TEPLICE D1: SO Architektonicko-stavební řešení TECHNICKÁ ZPRÁVA Vypracoval: Pavel Tomáš

2 a) architektonické, výtvarné, materiálové, dispoziční a provozní řešení, bezbariérové užívání stavby Architektonické, dispoziční a provozní řešení technické nástavby se nemění. Bezbariérové užívání stavby se neřeší stavba není bezbariérově užívána. Z hlediska materiálového a výtvarného řešení dojde k obměně vnějších materiálů za nové s lepší povrchovou úpravou. Barevné odstíny novým materiálů jsou navržené v přibližně stejných odstínech jako stávající povrchy. Záměrem investora je výměna lehkého obvodového pláště a dodatečné zateplení ploché střechy vč. výměny stávajících výplní otvorů (okna s jednoduchým zasklením a ocelové mřížky VZT jednotek) na technické nástavbě (5.NP) na objektu DK Teplice. Součástí stavebních úprav bude i výměna stáv. střešních ventilátorů (4ks) za novější a demontáže dvou nefunkčních chladících věží bez náhrady. Jedná se o prostory využívané jako technické zázemí pro strojovny výtahů a vzduchotechnického zařízení. b) konstrukční a stavebně technické řešení a technické vlastnosti stavby, stavební fyzika - tepelná technika, osvětlení, oslunění, akustika / hluk, vibrace popis řešení Stávající obvodový plášť tvořený lakovaným trapézovým plechem s tepelnou izolací z minerální vlny mezi ocelovým roštem bude z vnější strany demontován, bude vyměněna tepelná izolace a z vnější strany bude na stávající ocelové paždíky uchyceno nové sendvičové opláštění (plech + tepelný izolant + plech), např. sendvičové stěnové panely Kingspan. Stávající okna budou nahrazena novými s izolačním dvojsklem, mřížky VZT jednotek budou nahrazeny novými výplně otvorů a mřížky budou nahrazeny novými do stávajících stavebních otvorů. Plochá střecha s krytinou ze souvrství z asfaltových pásů bude zateplena tepelným izolantem z pěnového polystyrenu EPS 100S tl. 100mm vč. instalace nové povlakové krytiny z PVC-C střešní fólie tl. 1,5mm a nových klempířských prvků (okapnička, lemování, nové vnější parapety). Oslunění a osvětlení zůstává stávající, nemění se. Akustické vlastnosti nově navrženého pláště budou mít lepší vlastnosti než stávající. Práce HSV 1. Zemní práce 2. Základy 3. Svislé a kompletní konstrukce Zateplený obvodový plášť technické nástavby DK Teplice je navržen skládaný z vertikálně kladených fasádních sendvičových panelů tl. 60mm (např. typ KINGSPAN KS 1150 FR s tepelně izolační výplní z minerální izolace a krycími plechy s povrchovou úpravou polyesterovým lakem v barvě RAL 9007 tl. 25 um na straně vnější a v barvě RAL 9008 tl. 15 um na straně vnitřní, kladených přes paždíky z ocelových tenkostěnných profilů jako prosté nosníky a kotvených samovrtnými nerezovými těsnícími šrouby. Úložné plochy nosných ocelových tenkostěnných profilů budou před montáží stěnových sendvičových panelů opatřeny samolepicí polyetylenovou těsnící páskou typu LPE 20x5 mm.

3 Styčné plochy lemovacích profilů nad okny s fasádními panely budou podlepeny butylovou těsnící páskou 8x2 mm. Stěnové sendvičové panely s minerální výplní tl. 60mm budou kotveny k paždíkům z ocelových uzavřených tenkostěnných profilů 50/25/25mm samovrtnými nerezovými těsnícími šrouby např. typ EJOT JT3-D-6H-5,5, opatřenými barevnou plastovou krytkou 19/22-SW8-RAL Nosné spoje fasádních sendvičových panelů budou tvořeny na obou koncích třemi šrouby. Součástí dodávky sendvičových panelů bude dílenská projektová dokumentace vč. upřesnění kotevních prvků. 4. Vodorovné konstrukce, schodiště Stávající plochá konstrukce střechy se sklonem 1 bude zateplena tepelnou izolací z polystyrenových desek z pěnového polystyrenu EPS 100S tl. 100mm. Stávající střešní krytina ze souvrství asfaltových pásů bude nově sloužit jako parozábrana. Novou krytinou střechy bude povlaková krytina z PVC-P střešní fólie tl. 1,5mm. 5. Pozemní komunikace 6. Úprava povrchů Viz. popis ostatních kapitol. 7. Podlahy a podlahové konstrukce 8. Výplně otvorů Budou osazeny nové plastové výplně otvorů okna. rámy oken budou osazeny do stáv. otvorů a budou uchyceny do stáv. ocelových paždíků. Dále budou osazeny nové kovové ventilační mřížky pro potrubí VZT jednotek. Dodavatel stavby prověří, zda nepůjde využít stáv. kovové ventilační mřížky a pouze je repasovat (nový antikorozní nátěr) Specifikace vnější výplní a ventilačních mřížek je součástí této PD viz. samostatný výkres. 9. Konstrukce trubních vedení Dle potřeby budou prodlouženy stávající plechové potrubí VZT jednotek o potřebnou délku (o délku nového pláště. Prodloužení potrubí je součástí dodávky kovových ventilačních mřížek. Dále budou instalovány nové střešní ventilátory vč. plechového potrubí napojeného na stávající rozvody. 10. Ostatní konstrukce a práce Bude demontován stávající vnější plášť objektu. Jedná se o demontáž vnějšího trapézového plechu (VSŽ) vč. výměny tepelné izolace z minerální vlny mezi ocelový roštem objektu. Vnitřní VSŽ plech bude zachován. Sloupu s výměnou pláště budou demontovány kovové výplně otvorů okna se zasklením s drátoskla. Demontáž trapézového plechu vč. klempířských prvků (oplechování soklu, okapnička u stěny a lemování otvorů). Dále se v PD počítá s výměnou VZT potrubí vč. střešních ventilátorů - 4ks. Ve výkazu výměr a této PD se počítá s výměnou kovových ventilačních mřížek ukončující VZT potrubí na fasádě. Avšak jedná se o atypické velikosti mřížek a je přípustná varianta ta, že kovové ventilační mřížky budou pouze repasovány (nový antikorozní nátěr) a budou opětovně použity. Možnost jejich dalšího využití bude

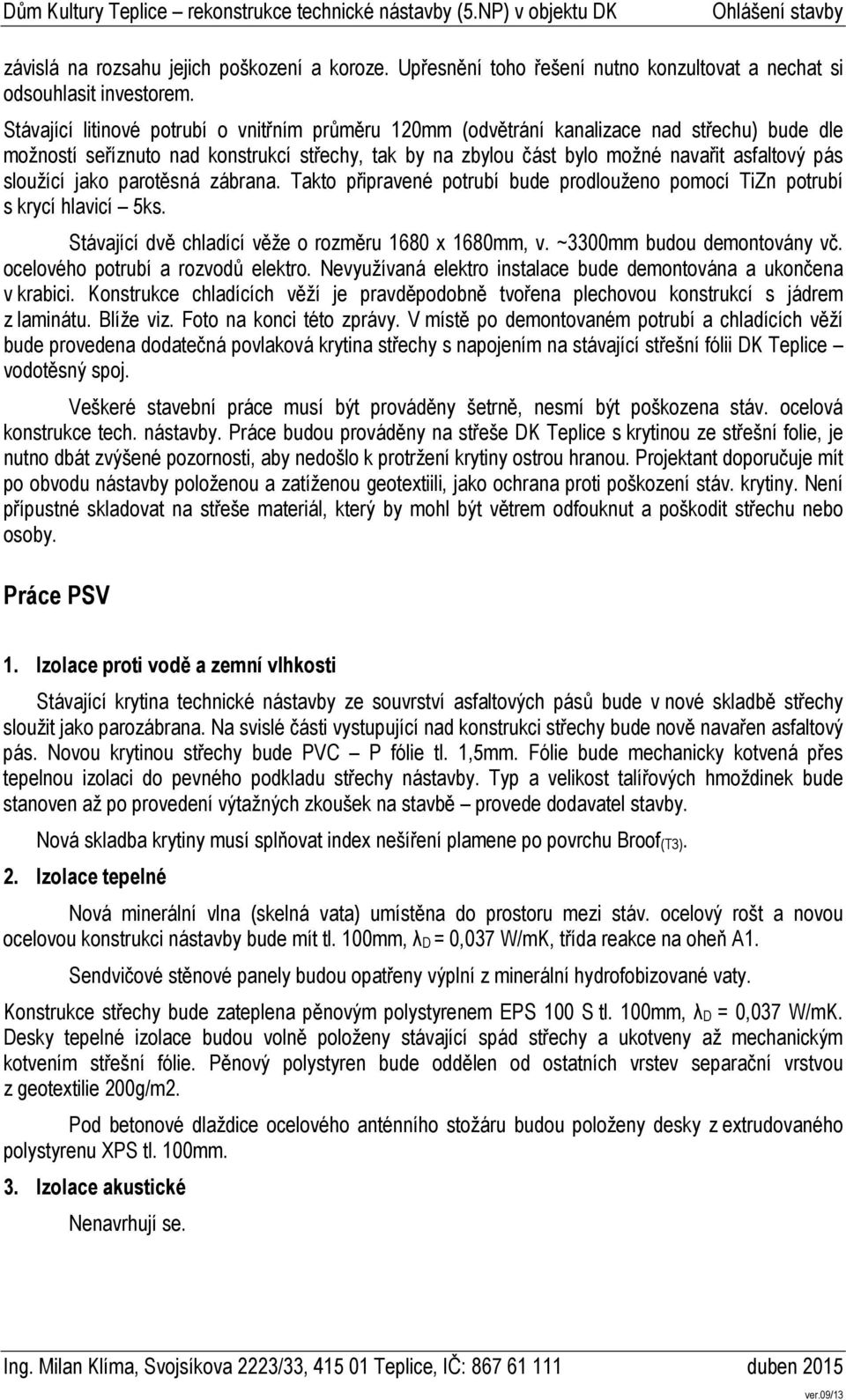

4 závislá na rozsahu jejich poškození a koroze. Upřesnění toho řešení nutno konzultovat a nechat si odsouhlasit investorem. Stávající litinové potrubí o vnitřním průměru 120mm (odvětrání kanalizace nad střechu) bude dle možností seříznuto nad konstrukcí střechy, tak by na zbylou část bylo možné navařit asfaltový pás sloužící jako parotěsná zábrana. Takto připravené potrubí bude prodlouženo pomocí TiZn potrubí s krycí hlavicí 5ks. Stávající dvě chladící věže o rozměru 1680 x 1680mm, v. ~3300mm budou demontovány vč. ocelového potrubí a rozvodů elektro. Nevyužívaná elektro instalace bude demontována a ukončena v krabici. Konstrukce chladících věží je pravděpodobně tvořena plechovou konstrukcí s jádrem z laminátu. Blíže viz. Foto na konci této zprávy. V místě po demontovaném potrubí a chladících věží bude provedena dodatečná povlaková krytina střechy s napojením na stávající střešní fólii DK Teplice vodotěsný spoj. Veškeré stavební práce musí být prováděny šetrně, nesmí být poškozena stáv. ocelová konstrukce tech. nástavby. Práce budou prováděny na střeše DK Teplice s krytinou ze střešní folie, je nutno dbát zvýšené pozornosti, aby nedošlo k protržení krytiny ostrou hranou. Projektant doporučuje mít po obvodu nástavby položenou a zatíženou geotextiili, jako ochrana proti poškození stáv. krytiny. Není přípustné skladovat na střeše materiál, který by mohl být větrem odfouknut a poškodit střechu nebo osoby. Práce PSV 1. Izolace proti vodě a zemní vlhkosti Stávající krytina technické nástavby ze souvrství asfaltových pásů bude v nové skladbě střechy sloužit jako parozábrana. Na svislé části vystupující nad konstrukci střechy bude nově navařen asfaltový pás. Novou krytinou střechy bude PVC P fólie tl. 1,5mm. Fólie bude mechanicky kotvená přes tepelnou izolaci do pevného podkladu střechy nástavby. Typ a velikost talířových hmoždinek bude stanoven až po provedení výtažných zkoušek na stavbě provede dodavatel stavby. Nová skladba krytiny musí splňovat index nešíření plamene po povrchu Broof(T3). 2. Izolace tepelné Nová minerální vlna (skelná vata) umístěna do prostoru mezi stáv. ocelový rošt a novou ocelovou konstrukci nástavby bude mít tl. 100mm, λd = 0,037 W/mK, třída reakce na oheň A1. Sendvičové stěnové panely budou opatřeny výplní z minerální hydrofobizované vaty. Konstrukce střechy bude zateplena pěnovým polystyrenem EPS 100 S tl. 100mm, λd = 0,037 W/mK. Desky tepelné izolace budou volně položeny stávající spád střechy a ukotveny až mechanickým kotvením střešní fólie. Pěnový polystyren bude oddělen od ostatních vrstev separační vrstvou z geotextilie 200g/m2. Pod betonové dlaždice ocelového anténního stožáru budou položeny desky z extrudovaného polystyrenu XPS tl. 100mm. 3. Izolace akustické Nenavrhují se.

5 4. Protichemické izolace Nejsou prováděny. 5. Vnitřní instalace 5.1. Kanalizace, vodoinstalace, plynoinstalace 5.2. Elektroinstalace Budou zaslepena a demontována stáv. elektroinstalace u demontovaných chladících věží Slaboproudé rozvody Stávající anténní a satelitní přijímače budou pro provedení nového pláště opětovně uchyceny na původní místo EZS, EPS, PC síť 5.5. Vytápění 5.6. Vzduchotechnika Budou osazeny nové střešní ventilátory vč. potrubí prostupujícím obvodovým pláštěm. Nové potrubí bude napojeno na stávající rozvody v objektu. 1. Vzduchotechnika č. 19 (WC), 4000m3, 400W, 170Pa, potrubí pro stavební otvor 570 x 460mm, dl. ~1200mm 2. Vzduchotechnika č. 2 (kinokabina), 0,09kW, DVJ-280-9, potrubí pro stavební otvor 365 x 210mm, dl. 1200mm 3. Vzduchotechnika č. 17 (příprava kuchyň), 4000m3, 400W, 170Pa, potrubí pro stavební otvor 570 x 290, dl. 1200mm 4. Vzduchotechnika č. 9 (šatny kuchyň, prádelna), 2000m3, 160W, 90Pa, potrubí pro stavební otvor 510 x 210, dl. 1200mm Nově střešní ventilátory budou napojena na stávající elektro rozvody. 6. Sklobetonové konstrukce

6 7. Tesařské konstrukce 8. Klempířské konstrukce Vnější oplechování je navrženo z profilů z lakovaného ocelového pozinkovaného plechu tl. 0,75 mm se stejnou povrchovou úpravou jako vnější povrch sendvičových panelů tj. polyesterovým lakem tl. 25 um v barvě RAL Vnitřní lemování střešního a obvodového pláště je navrženo z profilů z lakovaného ocelového pozinkovaného plechu tl. 0,63 mm se stejnou povrchovou úpravou jako vnitřní povrch sendvičových panelů tj. polyesterovým lakem tl. 15 um v barvě RAL Lemovací profily budou vyráběny ve výrobně z tabulí hladkého plechu v délkách a rozvinutých šířkách dle specifikace. Nastavování lemovacích profilů bude řešeno přesahem. Veškeré prvky je nutno doměřit na stavbě. Oplechování bude uchyceno pomocí hliníkových nýtů s nerezovým trnem (např. EJOT Al/E 4,8 x 10,8) uchycené po max. 330mm. Prvky oplechování budou vodotěsně utěsněny dle montážního pokynu vybraného výrobce za použití bytulové těsnící pásky a silikonového tmelu. Prodloužení větracího kanalizačního potrubí nad novou skladbu střechy bude provedeno pomocí potrubí z TiZn s krycí hlavicí. 9. Tvrdé krytiny 10. Plastové a truhlářské konstrukce Viz. popis: Výplně otvorů. 11. Zámečnické konstrukce V PD se předpokládá zhotovení nových kovových ventilačních mřížek s novým antikorozním nátěrem. Blíže viz. Specifikace kovovým ventilačních mřížek. 12. Příčkové konstrukce montované 13. Podlahy z dlaždic 14. Podlahy z kamene 15. Podlahy lité 16. Podlahy vlysové, plovoucí, parketové 17. Podlahy povlakové 18. Keramické obklady

7 Dům Kultury Teplice rekonstrukce technické nástavby (5.NP) v objektu DK 19. Nátěry Budou provedeny nátěry zámečnických konstrukcí nátěrem základním a krycím syntetickým RAL Malby 21. Zasklívání Zasklení oken bude provedeno dvojsklem izolačním, Ug 1,0 [W/(m2.K)]. Okno jako celek včetně rámu musí splnit požadavek, Uw 1,2 [W/(m2.K)]. Fotodokumentace Pohled na západní fasádu. V levé části jdou vidět střešní ventilátory, které se budou měnit a uprostřed jsou vidět dvě chladící věže, které se budou demontovat bez náhrady. Ing. Milan Klíma, Svojsíkova 2223/33, Teplice, IČ: duben 2015

8 Dům Kultury Teplice rekonstrukce technické nástavby (5.NP) v objektu DK Pohled na jižní fasádu. Vstupní dveře bez výměny. Vedle nich je ocelový držák satelitního přijímače a ocelový držák na střeše. Ing. Milan Klíma, Svojsíkova 2223/33, Teplice, IČ: duben 2015
