Tepelně technické posouzení bylo provedeno na základě skladeb zjištěných z původní dokumentace pro provádění stavby z roku 1972 a 1974.

Transkript

1 Obsah dokumentace: A. PRŮVODNÍ ZPRÁVA B. SOUHRNNÁ TECHNICKÁ ZPRÁVA C. SITUAČNÍ VÝKRESY D. DOKUMENTACE OBJEKTŮ A TECHNICKÝCH A TECHNOLOGICKÝCH ZAŘÍZENÍ E. DOKLADOVÁ ČÁST 1) Stavební objekty SO 2) Inženýrské objekty IO 3) Provozní soubory PS 4) Výrobní technologie PSVT 5) Ostatní ucelené dodávky OUD REKONSTRUKCE SPORTOVNÍ HALY V DUBÍ II. ETAPA D1. DOKUMENTACE STAVEBNÍHO OBJEKTU D1: SO 103 STŘECHA D1: SO Architektonicko-stavební řešení TECHNICKÁ ZPRÁVA Vypracoval: Pavel Tomáš

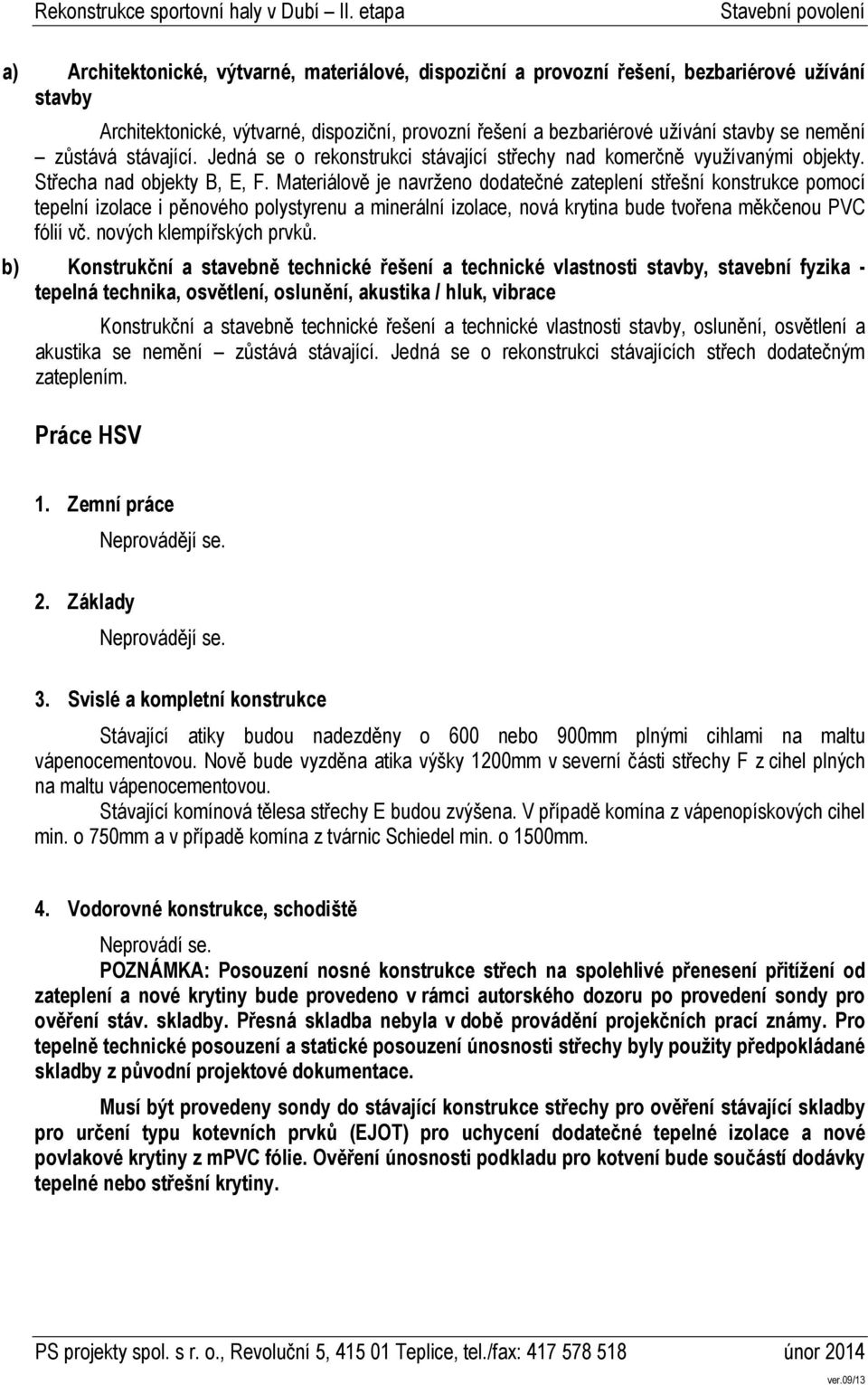

2 a) Architektonické, výtvarné, materiálové, dispoziční a provozní řešení, bezbariérové užívání stavby Architektonické, výtvarné, dispoziční, provozní řešení a bezbariérové užívání stavby se nemění zůstává stávající. Jedná se o rekonstrukci stávající střechy nad komerčně využívanými objekty. Střecha nad objekty B, E, F. Materiálově je navrženo dodatečné zateplení střešní konstrukce pomocí tepelní izolace i pěnového polystyrenu a minerální izolace, nová krytina bude tvořena měkčenou PVC fólií vč. nových klempířských prvků. b) Konstrukční a stavebně technické řešení a technické vlastnosti stavby, stavební fyzika - tepelná technika, osvětlení, oslunění, akustika / hluk, vibrace Konstrukční a stavebně technické řešení a technické vlastnosti stavby, oslunění, osvětlení a akustika se nemění zůstává stávající. Jedná se o rekonstrukci stávajících střech dodatečným zateplením. Práce HSV 1. Zemní práce 2. Základy 3. Svislé a kompletní konstrukce Stávající atiky budou nadezděny o 600 nebo 900mm plnými cihlami na maltu vápenocementovou. Nově bude vyzděna atika výšky 1200mm v severní části střechy F z cihel plných na maltu vápenocementovou. Stávající komínová tělesa střechy E budou zvýšena. V případě komína z vápenopískových cihel min. o 750mm a v případě komína z tvárnic Schiedel min. o 1500mm. 4. Vodorovné konstrukce, schodiště POZNÁMKA: Posouzení nosné konstrukce střech na spolehlivé přenesení přitížení od zateplení a nové krytiny bude provedeno v rámci autorského dozoru po provedení sondy pro ověření stáv. skladby. Přesná skladba nebyla v době provádění projekčních prací známy. Pro tepelně technické posouzení a statické posouzení únosnosti střechy byly použity předpokládané skladby z původní projektové dokumentace. Musí být provedeny sondy do stávající konstrukce střechy pro ověření stávající skladby pro určení typu kotevních prvků (EJOT) pro uchycení dodatečné tepelné izolace a nové povlakové krytiny z mpvc fólie. Ověření únosnosti podkladu pro kotvení bude součástí dodávky tepelné nebo střešní krytiny.

3 5. Pozemní komunikace 6. Úprava povrchů Atika bude z vnitřní strany přilehlé ke střeše zateplena rohožemi z minerální vlny tl. 100mm. Rohože budou v koruně atiky mechanicky kotveny. Na atice bude provedena plocha ve spádu min. 5% vápenocementovou maltou. Povrch opatřen dvojnásobným asfaltovým nátěrem. 7. Podlahy a podlahové konstrukce V místě odstraněných protispádných ploch očištěných na nosný podklad bude provedena betonová mazanina tl. 20mm. 8. Výplně otvorů 9. Konstrukce trubních vedení Svislé dešťové svody budou napojeny přes lapače střešních splavenin do stávající kanalizace. Před zaústěním svodů je nutno ověřit funkčnost ležatého potrubí kanalizace. 10. Ostatní konstrukce a práce Bude demontován stávající hromosvod, nevyhovující prvky oplechování (dešťové žlaby, svody, okap, oplechování atiky a lemu střechy) Na střeše E, F bude odstraněna východní část betonové konzoly včetně atiky. Dále bude odstraněna protispádná plocha ve východní části střechy E a přilehlé části střechy F. Tato plocha bude očištěna na nosný podklad. Bude demontován stávající nevyhovující žebřík pro výstup na střechu. Práce na střechách budou prováděny horolezeckou technikou. Práce PSV 1. Izolace proti vodě a zemní vlhkosti Po ukončení bouracích prací bude doplněna vrstva stávající hydroizolace (střechy B, E a F), která bude sloužit jako parozábrana. Doplnění provedeno celoplošně nataveným asfaltovým pásem s vložkou z hliníkové fólie s horním povrchem opatřeným jemným pískem a spodní stranou opatřenou rychle tavitelnou kašírovací fólií např. ALGV 45 K BÜSCHER ALUTEKT (tl. 3,8mm, plošná hmotnost je 4,6kg/m 2 a hodnota SD>1500m). Přesahy v horizontálním a vertikálním směru min. 100mm. V případě změny materiálu bude mít nový materiál minimálně shodné charakteristiky s výše uvedenými. Na střechách B, E a F bude na vrstvu polystyrenu uložena separační vrstva z netkané textilie z polypropylenu (PP) s plošnou hmotností 100g/m 2 na ni pak bude položen pás tl. 1,2mm z homogenní, polyesterovou tkaninou vyztužené, vícevrstvé hydroizolační fólie na bázi špičkového polyvinylchloridu

4 (PVC) např. Sikaplan 12 G 03. Dle požárně bezpečnostního řešení je tak splněn požadavek BROOF(T1). V případě změny materiálu bude mít nový materiál minimálně shodné charakteristiky s výše uvedenými. Pás bude mechanicky kotvený k nosnému trapézovému plechu systémem Sarnabar s PVC svařovací šňůrou. Přesahy v horizontálním a vertikálním směru min. 100mm. Přesah za mechanickým kotvením min. 50mm svařen horkým vzduchem k podkladnímu pásu příp. prvkům oplechování. Spádová plocha v koruně atiky opatřena dvojnásobným asfaltovým nátěrem. Veškeré prostupy nových střešním pláštěm musí být utěsněno dle technologického postupu výrobce. Po provedení nové střešní krytiny z PVC bude provedena zkouška těsnosti izolace. 2. Izolace tepelné Střechy B (SCH2) budou zatepleny deskami tl. 140mm z pěnového polystyrenu EPS 70S Stabil se součinitelem tepelné vodivosti λd=0,039 W/m 2 K. Max. hodnota objemové hmotnosti udávaná výrobcem je ρ=13,5-18,0kg/m 3. Vrstva polystyrenu bude položena na dvouvrstvou tuhou desku z minerálních vláken např. Rockwool Monrock MAX E se součinitelem tepelné vodivosti λd=0,038 W/m 2 K.. Bude tak dosaženo doporučené normové hodnoty Urec,20=0,16W/m 2 K pro ploché střechy dle ČSN , viz příloha č. 02. Střechy E (SCH1) a F (SCH1) budou zatepleny deskami tl. 140mm z pěnového polystyrenu EPS 70S Stabil se součinitelem tepelné vodivosti λd=0,039 W/m 2 K. Max. hodnota objemové hmotnosti udávaná výrobcem je ρ=13,5-18,0kg/m 3. Bude tak dosaženo doporučené normové hodnoty Urec,20=0,16W/m 2 K pro ploché střechy dle ČSN , viz příloha č. 02. Před položením tepelné izolace bude podklad vyrovnán na vodorovnou úroveň vrstvou drceného keramzitu. Desky minerální vaty budou kladeny na spádové klíny Rockwool Rockfall pro dosažení min. spádu 2%. Tepelná izolace bude při provádění hydroizolační vrstvy mechanicky kotvena do nosné konstrukce střechy systémem Sarnabar. Kotvení bude navrženo dodavatelem na zatížení vyplývající ze statického výpočtu, viz příloha č. 01. Atiky budou z vnitřní strany přilehlé ke střechám zatepleny rohožemi z minerální vlny Rockwool Fasrock tl. 100mm se součinitelem tepelné vodivosti λd=0,039 W/m 2 K. Rohože budou v koruně atiky mechanicky kotveny. Desky minerálních vláken budou kladeny na spádové klíny pro dosažení min. spádu 2%, klíny budou pokládány od hrany střechy v tl. 20mm a pokračovat ve spádu min. 2%. Tepelná izolace bude při provádění hydroizolační vrstvy mechanicky kotvena do nosné konstrukce střechy pomocí kotev. Kotvení bude navrženo dodavatelem na zatížení vyplývající ze statického výpočtu, viz příloha č. 01. Atiky budou z vnitřní strany přilehlé ke střechám zatepleny rohožemi z minerální vlny tl. 100mm se součinitelem tepelné vodivosti λd=0,039 W/m 2 K. Rohože budou v koruně atiky mechanicky kotveny. Zateplení střechy objektu je nutno provést dle technologických postupů a pokynů dodavatele/výrobce! Konkrétní typ a dimenze kotev pro kotvení tepelné izolace na střeše bude určena zpracovatelem dílenské dokumentace (součást dodávky stavby) na základě výsledků výtažných zkoušek (předpoklad 9 ks), zajištěných dodavatelem stavby. Na veškerý použitý materiál budou ke kolaudaci dodány certifikáty a prohlášení o shodě. Tepelně technické vlastnosti řešených stavebních konstrukcí odpovídají požadavkům tepelné ochrany budov dle ČSN Ostatní konstrukce jsou stávající beze změn.

5 Tepelně technické posouzení bylo provedeno na základě skladeb zjištěných z původní dokumentace pro provádění stavby z roku 1972 a Budou-li během provádění stavby zjištěny odlišnosti od skladeb ve výpočtu, je třeba je konzultovat s projektantem. 3. Izolace akustické Vzhledem k druhu provozu nejsou požadována zvláštní opatření. 4. Protichemické izolace Nejsou prováděny. 5. Vnitřní instalace 5.1. Kanalizace, vodoinstalace, plynoinstalace Bude provedeno odvodnění střech do nových dešťových svodů přes lapač střešních splavenin napojený na stávající dešťovou kanalizaci. Před zaústěním svodů je nutno ověřit funkčnost ležatého potrubí kanalizace Elektroinstalace Na řešených střechách bude provedena rekonstrukce bleskosvodu. Stávající jímací soustava je ve stavu odpovídajícím stavu objektů a je místně poškozena. Její provedení neodpovídá současným požadavkům na ochranu před bleskem bude demontována. Na závěr prací budou provedeny nezbytné zkoušky a měření a bude vypracována výchozí revizní zpráva. Blíže viz část D1: SO Silnoproudá elektrotechnika vč. ochrany před bleskem 5.3. Slaboproudé rozvody 5.4. EZS, EPS, PC síť 5.5. Vytápění 5.6. Vzduchotechnika 6. Sklobetonové konstrukce

6 7. Tesařské konstrukce Prvky oplechování budou kotveny do dřevěných hranolů a latí. Veškeré dřevěné prvky budou opatřeny dvojnásobným nátěrem např. surovým lněným olejem nebo alkydovou pryskyřicí. Poznámka: Specifikace mechanické kotvy je pouze orientační. Před osazením hranolů bude provedena sonda v střešním plášti, kde bude zjištěna potřebná délka kotvy a typ pevného podkladu, do kterého se musí hranoly ukotvit. Detail kotvení zateplovacího systému u střechy bude upřesněn v dílenské dokumentaci. 8. Klempířské konstrukce Všechny stávající klempířské prvky střeše objektu budou odstraněny. Budou vyrobeny a osazeny nové klempířské prvky ukončení okraje střechy, svislé svody, žlaby, lemování, závětrná lišta atd. provedeno z titanzinku tl. 0,7mm. Délky klempířských výrobků je nutné doměřit na stavbě. Specifikace klempířských výrobků je součástí projektové dokumentace. 9. Tvrdé krytiny 10. Plastové a truhlářské konstrukce 11. Zámečnické konstrukce Bude zhotoven nový požární žebřík se suchovodem výšky. Stávající žebřík (ocelový vč kotvení) bude odstraněn. Nový žebřík bude proveden z ocelových profilů, které budou opatřeny ochranným nátěrem. Specifikace ocelových prvků žebříku je součástí této PD. 12. Příčkové konstrukce montované 13. Podlahy z dlaždic 14. Podlahy z kamene 15. Podlahy lité

7 16. Podlahy vlysové, plovoucí, parketové 17. Podlahy povlakové 18. Keramické obklady 19. Nátěry Veškeré dřevěné prvky budou opatřeny dvojnásobným nátěrem např. surovým lněným olejem nebo alkydovou pryskyřicí. Budou provedeny nátěry zámečnických konstrukcí požárního žebříku 1x nátěrem základním a 2x krycím syntetickým. 20. Malby 21. Čalounické úpravy 22. Lokální vytápění 23. Zasklívání
