1 Obsah dokumentace: A. PRŮVODNÍ ZPRÁVA B. SOUHRNNÁ TECHNICKÁ ZPRÁVA C. SITUAČNÍ VÝKRESY D. DOKUMENTACE OBJEKTŮ A TECHNICKÝCH A TECHNOLOGICKÝCH ZAŘÍZENÍ E. DOKLADOVÁ ČÁST 1) Stavební objekty SO 2) Inženýrské objekty IO 3) Provozní soubory PS 4) Výrobní technologie PSVT 5) Ostatní ucelené dodávky OUD DŮM KULTURY TEPLICE, OPRAVA ZAATIKOVÝCH ŽLABŮ STŘECHY KRUŠNOHORSKÉHO DIVADLA V TEPLICÍCH II. ETAPA D1. DOKUMENTACE STAVEBNÍHO OBJEKTU D1: SO 102 KDT STŘECHA JEVIŠTĚ VELKÉHO SÁLU D1: SO Architektonicko-stavební řešení TECHNICKÁ ZPRÁVA Vypracoval: Pavel Tomáš

DOKLADOVÁ ČÁST 1) Stavební objekty SO 2) Inženýrské objekty IO 3) Provozní soubory PS 4) Výrobní technologie PSVT 5) Ostatní ucelené dodávky

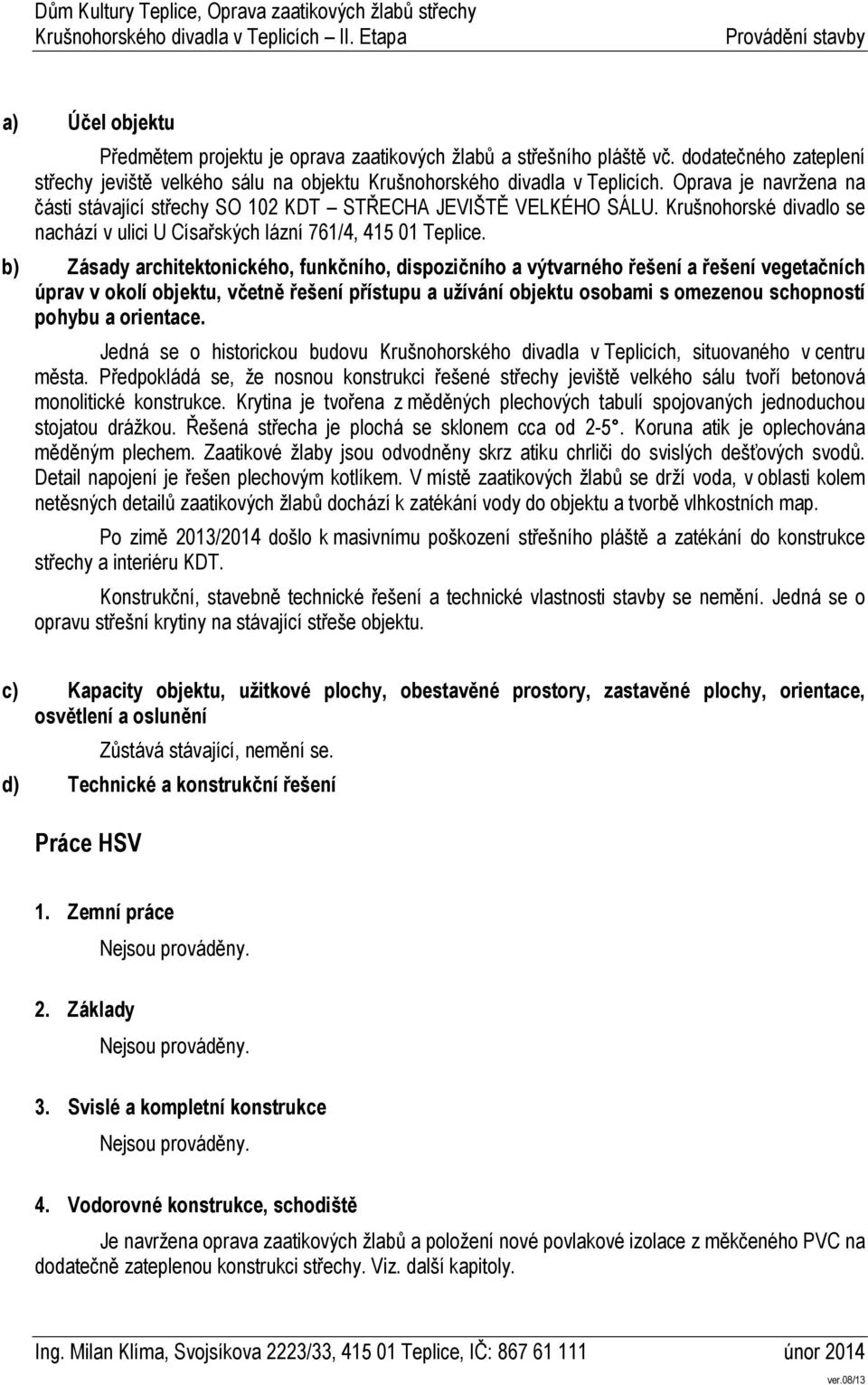

2 a) Účel objektu Předmětem projektu je oprava zaatikových žlabů a střešního pláště vč. dodatečného zateplení střechy jeviště velkého sálu na objektu Krušnohorského divadla v Teplicích. Oprava je navržena na části stávající střechy SO 102 KDT STŘECHA JEVIŠTĚ VELKÉHO SÁLU. Krušnohorské divadlo se nachází v ulici U Císařských lázní 761/4, Teplice. b) Zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav v okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace. Jedná se o historickou budovu Krušnohorského divadla v Teplicích, situovaného v centru města. Předpokládá se, že nosnou konstrukci řešené střechy jeviště velkého sálu tvoří betonová monolitické konstrukce. Krytina je tvořena z měděných plechových tabulí spojovaných jednoduchou stojatou drážkou. Řešená střecha je plochá se sklonem cca od 2-5. Koruna atik je oplechována měděným plechem. Zaatikové žlaby jsou odvodněny skrz atiku chrliči do svislých dešťových svodů. Detail napojení je řešen plechovým kotlíkem. V místě zaatikových žlabů se drží voda, v oblasti kolem netěsných detailů zaatikových žlabů dochází k zatékání vody do objektu a tvorbě vlhkostních map. Po zimě 2013/2014 došlo k masivnímu poškození střešního pláště a zatékání do konstrukce střechy a interiéru KDT. Konstrukční, stavebně technické řešení a technické vlastnosti stavby se nemění. Jedná se o opravu střešní krytiny na stávající střeše objektu. c) Kapacity objektu, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění Zůstává stávající, nemění se. d) Technické a konstrukční řešení Práce HSV 1. Zemní práce 2. Základy 3. Svislé a kompletní konstrukce 4. Vodorovné konstrukce, schodiště Je navržena oprava zaatikových žlabů a položení nové povlakové izolace z měkčeného PVC na dodatečně zateplenou konstrukci střechy. Viz. další kapitoly.

b) Zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav v okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a

3 5. Pozemní komunikace 6. Úprava povrchů 7. Podlahy a podlahové konstrukce 8. Výplně otvorů 9. Konstrukce trubních vedení 10. Ostatní konstrukce a práce V rámci bouracích prací se demontuje stávající oplechování zaatikových žlabů z měděných plechů, oplechování koruny atiky a klempířských prvků střechy. Spolu s demontáží oplechování bude demontována stávající krytina z měděných pásů. Demontáž plechové krytiny bude provedena vč. pojistné asfaltové izolace přichycené na stáv. konstrukci. Vzhledem k nízkému sklonu stáv. střechy se předpokládá, že pod měděnou krytinou je pojistná asfaltová izolace. Stavební průzkum nebyl proveden. Před demontáží klempířských prvků bude dočasně demontován stáv. bleskosvod a topné kabely uložené ve žlabu. Po provedení stavebních prací bude bleskosvod opětovně namontován, topné kabely se budou řešeit samostatně v další etapě upřesní investor. Zaatikový žlab a navazující část střechy musí být rozkryty a následně zajišťovány hydroizolací po denních etapách, přičemž nesmí dojít k zatečení do interiéru objektu nebo je nutné zajistit provizorní zakrytí odkrytých ploch. Zaatikové žlaby budou odvodněny skrz atiku novými kruhovými PVC chrliči 1ks, DN 150 průměr ověřit na stavbě. Plastové chrliče budou mít integrovanou manžetu z hydroizolační fólie, ochranou. Chrliče budou vyvedeny do nových měděných kotlíků z revizním přepadem. Provede se přespádování koruny atiky směrem do plochy střechy min. spád 3%. Přespádování bude provedeno pomocí dřevotřískových desek, na kterou bude vytažena nový fólie a osazeny nové klempířské prvky z pozinkovaného plechu s lakovaným povrchem v odstínu mědi (imitace mědi). Před provedením nového penetračního nátěru bude stávající povrch očištěn od nečistot a zbaven ostrých výstupků.

Spolu s demontáží oplechování bude demontována stávající krytina z měděných pásů. Demontáž plechové krytiny bude provedena vč. pojistné asfaltové izolace přichycené na stáv. konstrukci.

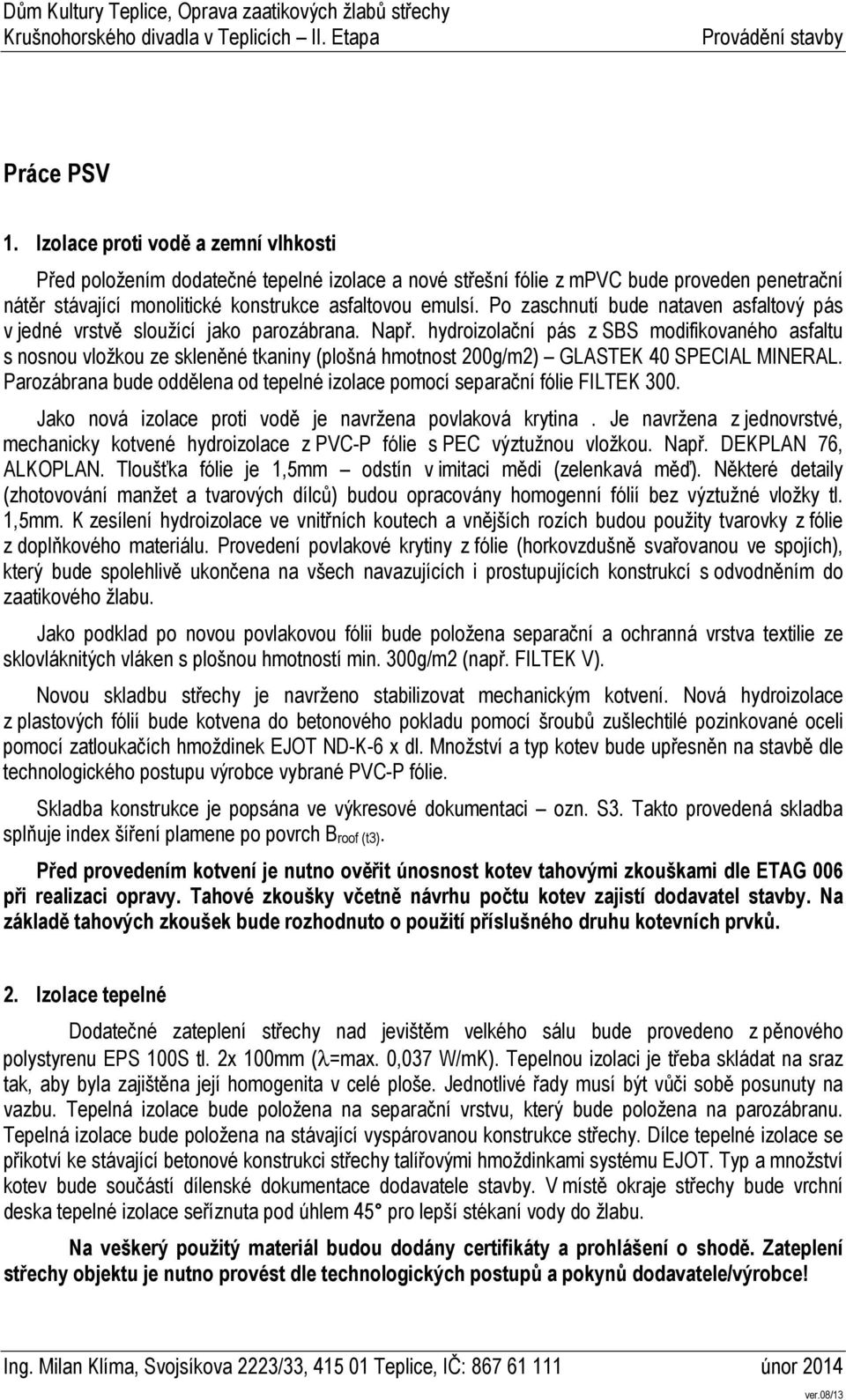

4 Práce PSV 1. Izolace proti vodě a zemní vlhkosti Před položením dodatečné tepelné izolace a nové střešní fólie z mpvc bude proveden penetrační nátěr stávající monolitické konstrukce asfaltovou emulsí. Po zaschnutí bude nataven asfaltový pás v jedné vrstvě sloužící jako parozábrana. Např. hydroizolační pás z SBS modifikovaného asfaltu s nosnou vložkou ze skleněné tkaniny (plošná hmotnost 200g/m2) GLASTEK 40 SPECIAL MINERAL. Parozábrana bude oddělena od tepelné izolace pomocí separační fólie FILTEK 300. Jako nová izolace proti vodě je navržena povlaková krytina. Je navržena z jednovrstvé, mechanicky kotvené hydroizolace z PVC-P fólie s PEC výztužnou vložkou. Např. DEKPLAN 76, ALKOPLAN. Tloušťka fólie je 1,5mm odstín v imitaci mědi (zelenkavá měď). Některé detaily (zhotovování manžet a tvarových dílců) budou opracovány homogenní fólií bez výztužné vložky tl. 1,5mm. K zesílení hydroizolace ve vnitřních koutech a vnějších rozích budou použity tvarovky z fólie z doplňkového materiálu. Provedení povlakové krytiny z fólie (horkovzdušně svařovanou ve spojích), který bude spolehlivě ukončena na všech navazujících i prostupujících konstrukcí s odvodněním do zaatikového žlabu. Jako podklad po novou povlakovou fólii bude položena separační a ochranná vrstva textilie ze sklovláknitých vláken s plošnou hmotností min. 300g/m2 (např. FILTEK V). Novou skladbu střechy je navrženo stabilizovat mechanickým kotvení. Nová hydroizolace z plastových fólií bude kotvena do betonového pokladu pomocí šroubů zušlechtilé pozinkované oceli pomocí zatloukačích hmoždinek EJOT ND-K-6 x dl. Množství a typ kotev bude upřesněn na stavbě dle technologického postupu výrobce vybrané PVC-P fólie. Skladba konstrukce je popsána ve výkresové dokumentaci ozn. S3. Takto provedená skladba splňuje index šíření plamene po povrch Broof (t3). Před provedením kotvení je nutno ověřit únosnost kotev tahovými zkouškami dle ETAG 006 při realizaci opravy. Tahové zkoušky včetně návrhu počtu kotev zajistí dodavatel stavby. Na základě tahových zkoušek bude rozhodnuto o použití příslušného druhu kotevních prvků. 2. Izolace tepelné Dodatečné zateplení střechy nad jevištěm velkého sálu bude provedeno z pěnového polystyrenu EPS 100S tl. 2x 100mm (λ=max. 0,037 W/mK). Tepelnou izolaci je třeba skládat na sraz tak, aby byla zajištěna její homogenita v celé ploše. Jednotlivé řady musí být vůči sobě posunuty na vazbu. Tepelná izolace bude položena na separační vrstvu, který bude položena na parozábranu. Tepelná izolace bude položena na stávající vyspárovanou konstrukce střechy. Dílce tepelné izolace se přikotví ke stávající betonové konstrukci střechy talířovými hmoždinkami systému EJOT. Typ a množství kotev bude součástí dílenské dokumentace dodavatele stavby. V místě okraje střechy bude vrchní deska tepelné izolace seříznuta pod úhlem 45 pro lepší stékaní vody do žlabu. Na veškerý použitý materiál budou dodány certifikáty a prohlášení o shodě. Zateplení střechy objektu je nutno provést dle technologických postupů a pokynů dodavatele/výrobce!

hydroizolační pás z SBS modifikovaného asfaltu s nosnou vložkou ze skleněné tkaniny (plošná hmotnost 200g/m2) GLASTEK 40 SPECIAL MINERAL.

5 3. Izolace akustické 4. Protichemické izolace 5. Vnitřní instalace 5.1. Kanalizace, vodoinstalace, plynoinstalace 5.2. Elektroinstalace Před demontáží klempířských prvků bude dočasně demontován stáv. bleskosvod a topné kabely uložené ve žlabu. Po provedení stavebních prací bude bleskosvod opětovně namontován, topné kabely se budou řešit samostatně v další etapě upřesní investor Slaboproudé rozvody 5.4. EZS, EPS, PC síť 5.5. Vytápění 5.6. Vzduchotechnika 6. Sklobetonové konstrukce 7. Tesařské konstrukce Dřevěné prvky budou impregnovány. Zaatikový žlab vč. vyspádování koruny atiky bude provedeno pomocí dřevotřískových desek OSB/3 tl. 18mm.

Po provedení stavebních prací bude bleskosvod opětovně namontován, topné kabely se budou řešit samostatně v další etapě upřesní investor. 5.3.

6 8. Klempířské konstrukce Budou provedeny nové klempířské prvky z poplastovaného plechu (koutové, rohové a stěnové lišty, pásky). Plechy jsou vyrobeny z pozinkovaného ocelového plechu tl. 0,65mm, který je ze spodní strany lakovaný a na vrchní straně je vrstva PVC. Oplechování koruny atiky okrajový krycí plech bude nově provedeno ze žárově pozinkovaného plechu tl. 0,6mm, resp. 0,7mm s PES lakem v barvě imitující měď. Nové kotlíky budou z měděného plechu tl. min. 0,55mm. Na jejich kotvení budou používány šrouby, nýty, příchytky nebo jiné kotevní prvky. Specifikace prvků je v této PD. Klempířské prvky je nutno doměřit na stavbě. 9. Tvrdé krytiny 10. Plastové a truhlářské konstrukce 11. Zámečnické konstrukce 12. Příčkové konstrukce montované 13. Podlahy z dlaždic 14. Podlahy z kamene 15. Podlahy lité 16. Podlahy vlysové, plovoucí, parketové 17. Podlahy povlakové 18. Keramické obklady

0,7mm s PES lakem v barvě imitující měď. Nové kotlíky budou z měděného plechu tl. min. 0,55mm. Na jejich kotvení budou používány šrouby, nýty, příchytky nebo jiné kotevní prvky.

7 19. Nátěry Bude proveden penetrační nátěr asfaltovou emulsí po celé ploše střechy vč. žlabů a koruny atiky. 20. Malby 21. Čalounické úpravy 22. Lokální vytápění 23. Zasklívání
