Monte Carlo MP34 Bahamas MP34

Transkript

1 Autorádio s pøehrávaèem CD / MP3 Monte Carlo MP34 Bahamas MP34 Návod k obsluze a instalaci

2 2

3 S! " # $ % ) ( ' & * 3

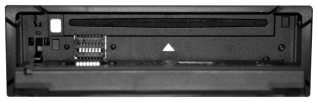

4 OVLÁDACÍ PRVKY S -tlaèítko pro odblokování a uvolnìní ovládacího panelu! Tlaèítko pro zapnutí/vypnutí pøístroje, okamžité ztlumení (Mute) pøístroje. " Regulace hlasitosti # Krátké stisknutí: Tlaèítko BND (pásmo), volba sady pøedvoleb VKV a vlnového rozsahù SV, pøepnutí na rádio Dlouhé stisknutí: TS, startuje funkci Travelstore $ Tlaèítko AUDIO pro nastavení basù, výšek, vyvážení, faderu, X-bass, pøednastavených zvukových efektù % Krátké stisknutí: -tlaèítko pro zobrazení èasu Dlouhé stisknutí: pro zmìnu priority zobrazení na displeji & Tlaèítka se šipkami ' Krátké stisknutí: Tlaèítko MENU pro vyvolání menu pro základní nastavení. Dlouhé stisknutí: SCAN, pro zahájení funkce vzorkování ( Blok tlaèítek 1-6 ) Tlaèítko SRC pro pøepnutí zdroje signálu mezi CD/MP3-pøehrávaèem, CD-mìnièem a vstupem AUX * Tlaèítko Eject (které lze vidìt a ovládat pouze po vyklopení ovládacího dílu) 4

5 OBSAH Pokyny a pøíslušenství... 6 Bezpeènost dopravy... 6 Instalace... 6 Pøíslušenství... 6 Mezinárodní telefonní informace... 6 Odnímatelný ovládací díl... 7 Ochrana proti krádeži... 7 Vyjmutí odnímatelného panelu... 7 Vložení odnímatelného panelu... 7 Èasovaè vypnutí... 7 Zapnutí/vypnutí... 8 Nastavení hlasitosti... 9 Nastavení hlasitosti po zapnutí... 9 Okamžité ztlumení hlasitosti (mute) Ztlumení hlasitosti pøi telefonování Potvrzovací pípnutí Provoz autorádia...11 Zapnutí režimu autorádia Nastavení tuneru Volba vlnového rozsahu/sady pøedvoleb Vyladìní vysílaèù Uložení vysílaèù na pøedvolby Automatické uložení vysílaèù na pøedvolby (Travelstore) Vyvolání pøedvoleb Vzorkování pøijímatelných vysílaèù (SCAN) Nastavení displeje Režim CD Zahájení režimu CD Volba skladby Rychlé vyhledávání (s pøíposlechem) Náhodná reprodukce skladeb (MIX) Vzorkování skladeb (SCAN) Opakování skladby (REPEAT) Pøerušení reprodukce (PAUSE) Zmìna indikace na displeji Zobrazeni CD-text Vyjmutí CD Režim MP Pøíprava MP3-CD Zahájení režimu MP Volba adresáøe Volba skladby/souboru Rychlé vyhledávání (s pøíposlechem) Reprodukce skladeb/souborù v náhodném poøadí (MIX) Vzorkování skladeb/souborù (SCAN) Opakovaná reprodukce jednotlivých skladeb /souborù nebo celého adresáøe REPEAT).. 18 Pøerušení reprodukce (PAUSE) Nastavení zobrazení na displeji Provoz CD-mìnièe Zahájení provozu CD-mìnièe Volba CD Volba skladby Rychlé vyhledávání (s pøíposlechem) Zmìna indikace na displeji Opakovaná reprodukce jednotlivých skladeb nebo celého CD (REPEAT) Reprodukce skladeb v náhodném poøadí (MIX) Vzorkování skladeb na všech CD (SCAN) Pøerušení reprodukce (PAUSE) Hodiny - èas Krátké zobrazení èasu Nastavení èasu Nastavení režimu 12/24 hodin Zobrazení èasu pøi vypnutém pøístroji a zapnutém zapalování Krátké zobrazení èasu, když je pøístroj vypnut Nastavení zvuku a pomìru hlasitosti Nastavení basù Nastavení výšek Nastavení vyvážení vlevo/vpravo Nastavení vyvážení vpøedu/vzadu (fader) 22 Ekvalizér a X-BASS X-BASS Zvolení pøedem nastavených zvukových efektù (EQ) Nastavení zobrazení úrovnì Externí zdroje zvuku Zapnutí/vypnutí vstupu AUX Technické údaje Montážní návod

6 POKYNY A PØÍSLUŠENSTVÍ Pokyny a pøíslušenství Dìkujeme vám, že jste se rozhodli pro pøístroj Blaupunkt. Pøejeme vám hodnì radosti s vaším novým pøístrojem. Pøed prvním použitím si prosím pøeètìte tento návod k použití. Redaktoøi firmy Blaupunkt trvale pracují na tom, aby byly návody k obsluze pøehledné a všeobecnì srozumitelné. Pokud však pøesto budete mít otázky týkající se obsluhy, obra te se prosím na vašeho prodejce nebo na Hotline ve vaší zemi. Telefonní èísla naleznete na zadní obálce tohoto návodu. Bezpeènost dopravy Bezpeènost dopravy je nejvyšším zákonem. Obsluhujte proto autorádio pouze tehdy, když to pøipouští dopravní situace. Pøed zahájením jízdy se seznamte s pøístrojem. Ve vozidle musíte vèas zjistit akustické varovné signály policie, hasièù a záchranné služby. Poslouchejte proto bìhem jízdy vaše programy s pøimìøenou hlasitostí. Instalace Pokud si chcete sami instalovat vaše autorádio, pøeètìte si pokyny pro instalaci a pøipojení uvedené na konci tohoto návodu. Pøíslušenství Používejte pouze pøíslušenství povolené firmou Blaupunkt. Dálkové ovládání RC-12H je obsaženo v dodávce. Pomocí volitelnì dodávaného dálkového ovládání RC08, RC10 mùžete bezpeènì a pohodlnì ovládat základní funkce vašeho autorádia pøímo z volantu. Zesilovaè Použít lze všechny zesilovaèe Blaupunkt a Velocity. CD-mìnièe (changer) Pøipojit lze následující CD-mìnièe Blaupunkt: CDC A 08, IDC A 09 a CDC A03. Compact Drive MP3 Chcete-li získat pøístup ke skladbám ve formátu MP3, mùžete alternativnì k CD-mìnièi pøipojit Compact Drive MP3. U Compact Drive MP3 se skladby ve formátu MP3 nejprve uloží pomocí poèítaèe na pevný disk Microdrive v Compact Drive MP3. Když se Compact Drive MP3 pøipojí k autorádiu, lze skladby reprodukovat stejnì jako normální skladby z CD. Compact Drive MP3 se obsluhuje stejnì jako CDmìniè, vìtšina funkcí CD-mìnièe muže být využívána také u Compact Drive MP3. Mezinárodní telefonní informace Pokud máte další otázky nebo podnìty k vašemu autorádiu, mùžete kdykoliv zavolat naši telefonní Hotline nebo mùžete kontaktovat svého prodejce. Telefonní èísla informaèních telefonních Hotline naleznete na konci tohoto návodu. 6

7 Odnímatelný ovládací díl Zabezpeèení proti krádeži Váš pøístroj je pro ochranu proti krádeži vybaven odnímatelným ovládacím dílem (release panel). Bez tohoto ovládacího dílu je pøístroj pro zlodìje bezcenný. Chraòte váš pøístroj proti krádeži a pøi každém opuštìní vozidla si vezmìte s sebou ovládací panel. Neponechávejte ovládací díl ve vozidle, ani na skrytém místì. Konstrukèní provedení ovládacího dílu umožòuje jednoduchou manipulaci. Pokyn: Ovládací díl vám nesmí upadnout. Nevystavujte ovládací díl pøímému sluneènímu záøení nebo jiným zdrojùm tepla. Zamezte pøímému doteku rukou s ovládacím dílem. V pøípadì potøeby oèistìte kontakty lihem navlhèeným vatovým tampónem bez vláken. ODNÍMATELNÝ OVLÁDACÍ DÍL Pokyny: Pøístroj se vypne po nìkolika sekundách v závislosti na nastavení OFF TIMER, jak je popsáno v odstavci MENU. Veškerá aktuální nastavení zùstanou uložena v pamìti. Vložené CD zùstává v pøístroji. Nasazení ovládacího dílu Existují rùzné zpùsoby nasazení ovládacího dílu, ale následující metoda je doporuèená: Držte ovládací díl kolmo vzhledem k pøístroji. Zasuòte ovládací díl do vedení umístìného v dolní èásti pøístroje vlevo a vpravo, až zaskoèí do správné pozice. Zatlaète opatrnì ovládací díl smìrem nahoru, až zaskoèí. Vyjmutí ovládacího dílu Stisknìte tlaèítko S. Uvolní se blokování ovládacího dílu. Vytáhnìte ovládací díl smìrem vpøed a potom doleva, pøidržujte pravou rukou ovládací panel. Pokyn: Pøi vkládání ovládacího dílu netlaète na displej. Pokud byl pøístroj pøi vyjmutí ovládacího dílu zapnut, zapne se po vložení ovládacího dílu automaticky s posledním nastavením (autorádio, CD (MP3) - pøehrávaè, CD-mìniè (AUX). 1 7

8 ODNÍMATELNÝ OVLÁDACÍ DÍL Èasovaè pro vypnutí Po otevøení ovládacího panelu se pøístroj vypne po pøedem nastavené dobì mezi 0 až 30 sekundami. Stisknìte tlaèítko MENU '. Stisknìte dvakrát tlaèítko s & až se na displeji zobrazí OFF TIMER. Nastavte požadovaný èas tlaèítky v nebo w &. Když se nastavování ukonèí, stisknìte dvakrát tlaèítko MENU '. Pokyn: Zapnutí/vypnutí spínaèem zapalování. Pokud je nastaven OFF TIMER na 0, vypne se pøístroj okamžitì po otevøení ovládacího panelu. ZAPNUTÍ/VYPNUTÍ Zapnutí/vypnutí Pro zapnutí popø. vypnutí pøístroje máte k dispozici následující možnosti. Zapnutí/vypnutí spínaèem zapalování. Pokud je pøístroj správnì pøipojen k zapalování vozidla a nebyl vypnut tlaèítkem ON/OFF!, bude zapínán popø. vypínán klíèkem zapalování. Zapnutí/vypnutí pomocí odnímatelného ovládacího dílu. Vyjmìte ovládací díl. Pøístroj se vypne. Zpoždìní vypnutí se provede tehdy, když není nastaven OFF TIMER na hodnotu 0. Nasaïte znovu ovládací díl. Pøístroj se zapne. Budou aktivována naposledy provedená nastavení (autorádio, CD/MP3- pøehrávaè, CD-mìniè popø. AUX). Zapnutí/vypnutí tlaèítkem!. Pro zapnutí stisknìte tlaèítko!. Pro vypnutí pøidržte tlaèítko! stisknuto déle než dvì sekundy. Pøístroj se vypne. Pokyn: Pokud pøístroj zapnete s vypnutým zapalováním, tak se pro ochranu akumulátoru vozidla pøístroj automaticky vypne po jedné hodinì. 8

9 ZAPNUTÍ/VYPNUTÍ Zapnutí vložením CD Pokud je pøístroj vypnut a v mechanice není vloženo CD, stisknìte tlaèítko S. Ovládací díl se otevøe. Vložte opatrnì CD potištìnou stranou nahoru bez vynaložení síly do mechaniky, až ucítíte odpor. CD se automaticky vtáhne do mechaniky. Vtahování CD nesmí být omezováno ani podporováno. Uzavøete opatrnì obslužný díl lehkým tlakem, až zjistíte zaskoèení. Pøístroj se zapne. Zahájí se reprodukce CD. Pokyn: Pokud je vypnuto zapalování vozidla, zùstane pøístroj vypnut. Pro jeho zapnutí stisknìte tlaèítko!. NASTAVENÍ HLASITOSTI Nastavení hlasitosti Hlasitost lze regulovat v krocích od 0 (ztlumeno) do 66 (maximální). Pro zvýšení hlasitosti otoète regulátor hlasitosti " doprava. Pro snížení hlasitosti otoète regulátor hlasitosti " doleva. Nastavení hlasitosti po zapnutí Hlasitost, se kterou bude hrát pøístroj po zapnutí je nastavitelná. Stisknìte tlaèítko MENU '. Stisknìte tlaèítko s nebo r & tak, až se na displeji zobrazí ON VOLUME. Nastavte hlasitost po zapnutí tlaèítky v nebo w&. Pro snadnìjší nastavování hlasitosti se bude hlasitost reprodukce zvyšovat a snižovat podle vašeho nastavení. Pokud nastavíte LAST VOL, bude po zapnutí aktivována hlasitost, která byla nastavena pøi vypnutí. Pokyn: Pro ochranu sluchu je nastavení hlasitosti LAST VOL po zapnutí omezeno na hodnotu 38. Pokud byla hlasitost LAST VOL pøed vypnutím vyšší, nastaví se hodnota 38. Když je nastavení ukonèeno, stisknìte dvakrát tlaèítko MENU '. 9

10 NASTAVENÍ HLASITOSTI Okamžité snížení hlasitosti (Mute) Tato funkce umožòuje okamžitì snížit (Mute) hlasitost na pøedem nastavenou hodnotu. Stisknìte krátce tlaèítko!. Na displeji se zobrazí MUTE. Pro obnovení pùvodní hlasitosti stisknìte znovu tlaèítko!. Nastavení hlasitosti pøi okamžitém ztlumení Mùžete nastavit hlasitost pro okamžité ztlumení. Stisknìte tlaèítko MENU '. Stisknìte tlaèítko s nebo r & tak, až se na displeji zobrazí MUTE LVL. Nastavte pøizpùsobení hlasitosti tlaèítky v nebo w &. Když se nastavování ukonèí, stisknìte dvakrát tlaèítko MENU '. Potvrzovací pípnutí U nìkterých funkcí uslyšíte potvrzovací pípnutí, pokud pøidržíte tlaèítko stisknuto déle než dvì sekundy. Potvrzovací pípnutí uslyšíte napøíklad po uložení stanice na tlaèítko pøedvolby. Tuto funkci mùžete zapnout nebo vypnout. Stisknìte tlaèítko MENU '. Stisknìte tlaèítko s nebo r & tak, až se na displeji zobrazí BEEP. Použijte tlaèítka v nebo w & pro zapnutí/ vypnutí této volby. OFF znamená, že pípnutí je vypnuto, ON znamená, že pípnutí je zapnuto, Stisknìte tlaèítko MENU '. Ztlumení pøi volání telefonu Pokud je váš pøístroj spojen s mobilním telefonem, dojde pøi volání telefonu ke ztlumení autorádia. K tomu se musí mobilní telefon nebo navigaèní systém pøipojit, jak je popsáno v instalaèním návodu. 10

11 PROVOZ AUTORÁDIA Zapnutí režimu autorádia Pokud se nacházíte v režimech CD/MP3- pøehrávaèe, CD-mìnièe nebo AUX, stisknìte tlaèítko BND-TS #. nebo pøidržte stisknuto tlaèítko SRC ), až se na displeji zobrazí FM nebo AM ( SV ). Nastavení tuneru Aby byla zaruèena bezchybná funkce rádia, musí být pøístroj nastaven na region, ve kterém je používán. Mùžete volit mezi Evropou (EU- ROPE) a Amerikou (USA), Thajskem (THAI) a jižní Amerikou (S-AMERICA). Tuner je z výroby nastaven na region, ve kterém je prodáván. Pøi problémech s pøíjmem rádia pøekontrolujte prosím toto nastavení. Tento návod k obsluze se vztahuje na nastavení USA. Stisknìte tlaèítko MENU '. Stisknìte tlaèítko s, & až se na displeji zobrazí TUNER. Stisknìte tlaèítko v nebo w &, až se na displeji objeví požadovaný region. Když ukonèíte nastavování, stisknìte dvakrát tlaèítko MENU '. Volba vlnového rozsahu/sady pøedvoleb S tímto pøístrojem mùžete pøijímat programy ve vlnových rozsazích FM a AM. Pro vlnový rozsah FM jsou k dispozici tøi sady pøedvoleb a pro vlnový rozsah AM je k dispozici jedna sada pøedvoleb. Zvolení sady pøedvoleb FM nebo vlnového rozsahu AM Pro pøepínání sady pøedvoleb FM (FM1, FM2 a FMT) a vlnového rozsahu AM stisknìte opakovanì tlaèítko BND-TS #. Vyladìní vysílaèù Pro vyladìní vysílaèù máte rùzné možnosti. Automatické vyhledávání vysílaèù Stisknìte tlaèítko s nebo r &. Nastaví se nejbližší pøijímatelný vysílaè. Nastavení citlivosti vyhledávacího ladìní. Mùžete si zvolit, zda se vyladí pouze silné nebo také slabé vysílaèe. Stisknìte tlaèítko MENU '. Stisknìte tlaèítko s nebo r & až se na displeji zobrazí SENS HI nebo SENS LO. 11

12 PROVOZ AUTORÁDIA SENS HI znamená nejvyšší citlivost. SENS LO znamená nejnižší citlivost. Nastavte požadovanou citlivost tlaèítky v nebo w &. Když se nastavování ukonèí, stisknìte tlaèítko MENU '. Poznámka: Citlivost vyhledávacího ladìní mùžete nastavit oddìlenì pro FM a AM. Ruèní vyladìní vysílaèù Vysílaèe mùžete vyladit také ruènì. Stisknìte tlaèítko v nebo w &. Uložení vysílaèù na pøedvolby Ruèní uložení vysílaèù na pøedvolby Zvolte požadovanou sadu pøedvoleb (FM1, FM2, FMT) nebo vlnový rozsah AM. Vylaïte požadovaný vysílaè. Pøidržte stisknuto tlaèítko pøedvolby 1-6 (, na které se má vysílaè uložit, po dobu delší než dvì sekundy. Automatické uložení vysílaèù na pøedvolby (Travelstore). Šest nejsilnìjších vysílaèù z oblasti pøíjmu mùžete automaticky uložit na pøedvolby. Toto uložení se provede do sady pøedvoleb FMT nebo AM podle zvoleného vlnového rozsahu. Pokyn: Vysílaèe døíve uložené v této sadì pøedvoleb pøitom budou vymazány. Pøidržte stisknuto tlaèítko BND-TS # až se zahájí vyhledávání. Ukládání do pamìti se zahájí. Na displeji se zobrazí FM TSTORE nebo AM TSTORE. Když se proces ukonèí, zahájí se reprodukce pro pøedvolbu 1 ze sady pøedvoleb. Vyvolání pøedvoleb Zvolte sadu pøedvoleb popø. vlnový rozsah, kde byla stanice uložena. Stisknìte tlaèítko pøedvolby 1-6 ( požadovaného vysílaèe. Vzorkování pøijímatelných vysílaèù (SCAN) Všechny pøijímatelné vysílaèe si mùžete nechat krátce vzorkovat. Dobu vzorkování 5 až 30 sekund lze nastavit v menu. Spuštìní funkce SCAN Pøidržte stisknuto tlaèítko MENU ', až se zahájí vzorkování. Proces Scan se zahájí. SCAN se krátce zobrazí na displeji, potom se objeví aktuální kmitoèet. Ukonèení SCAN a reprodukce vysílaèe Stisknìte tlaèítko MENU '. Proces vzorkování se ukonèí, naposledy vyladìný vysílaè zùstane aktivní. 12

13 PROVOZ AUTORÁDIA Nastavení doby vzorkování Stisknìte tlaèítko MENU '. Stisknìte tlaèítko s nebo r & až se na displeji zobrazí SCAN TIME. Nastavte požadovanou dobu vzorkování tlaèítky v nebo w &. Když se nastavování ukonèí, stisknìte dvakrát tlaèítko MENU '. Pokyn: Nastavená doba vzorkování platí také pro vzorkování v režimu CD/MP3-pøehrávaèe a pro režim CD-mìnièe. Nastavení zobrazení na displeji Máte možnost volit mezi následujícím zobrazením na displeji. Èas Kmitoèet Pøidržte tlaèítko % tak, aby se na displeji zobrazila požadovaná indikace. Režim CD REŽIM CD S tímto pøístrojem mùžete reprodukovat bìžná zvuková CD, CD-R a CD-RW s prùmìrem 5 nebo 3 palce. Vedle CD s audio-daty mùžete s tímto pøístrojem reprodukovat také CD s MP3-soubory. Pøeètìte si kapitolu Provoz MP3 za touto kapitolou. Nebezpeèí znièení mechaniky CD! CD ve tvaru obrysu (Shape CD) nejsou pro reprodukci vhodná. Za poškození CD-mechaniky zpùsobená použitím nevhodných CD není pøebírána záruka. Zahájení režimu CD Pokud v mechanice není CD a pøístroj je v režimu autorádia nebo CD-mìnièe (AUX), stisknìte tlaèítko S. Otevøe se odmímatelný panel. Vložte opatrnì CD potištìnou stranou nahoru bez vynaložení síly do mechaniky, až ucítíte odpor. CD se automaticky vtáhne do mechaniky. Vtahování CD nesmí být omezováno ani podporováno. Uzavøete obslužný díl lehkým tlakem, až zjistíte zaskoèení. Zahájí se reprodukce CD. 13

14 REŽIM CD Poznámka: Pøístroj se vypne pøi vypnutí zapalování. Pro jeho zapnutí a zahájení reprodukce vloženého CD stisknìte znovu tlaèítko!. Pokud v mechanice již je CD a pøístroj je v režimu autorádia nebo CD-mìnièe (AUX). Stisknìte tlaèítko SRC ), až se na displeji zobrazí CD. Reprodukce se zahájí v místì, kde byla naposledy pøerušena. Volba skladby Stisknìte nìjaké tlaèítko z bloku tlaèítek se šipkami & pro volbu pøíští nebo pøedchozí skladby. Pøi prvním stisknutí tlaèítka s nebo v & se znovu zahájí reprodukce aktuální skladby. Rychlé vyhledávání (s pøíposlechem) Pro rychlé vyhledávání vzad popø. vpøed, pøidržte stisknuto jedno z tlaèítek v w & až se zahájí rychlé vyhledávání vpøed popø. vzad. Náhodná reprodukce skladeb (MIX). Stisknìte tlaèítko 5 MIX (. Na displeji se krátce zobrazí MIX-CD, na displeji svítí symbol MIX. Zahájí se reprodukce další, náhodnì zvolené skladby. Ukonèení funkce MIX Stisknìte znovu tlaèítko 5 MIX (. Na displeji se krátce zobrazí MIX-OFF, na displeji zhasne symbol MIX. Vzorkování skladeb (SCAN) Mùžete si nechat krátce pøehrát všechny skladby na CD. Pøidržte stisknuto tlaèítko MENU ' déle než dvì sekundy. Bude vzorkována další skladba po dobu nastavenou podle odstavce Nastavení doby vzorkování. Pokyn: Doba vzorkování je nastavitelná. Pøeètìte si pro nastavení odstavec Nastavení doby vzorkování v kapitole Režim autorádia. Ukonèení funkce SCAN, další reprodukce skladby Pro ukonèení vzorkování skladeb stisknìte znovu tlaèítko MENU '. Zahájí se reprodukce aktuálnì vzorkované skladby. Opakování skladby (REPEAT) Chcete-li opakovat skladbu, stisknìte tlaèítko 4 RPT (. Na displeji se krátce zobrazí REPEAT TRCK, na displeji svítí symbol RPT. Skladba se opakuje, dokud se nevypne RPT. Ukonèení funkce REPEAT Chcete-li ukonèit funkci Reapeat, stisknìte znovu tlaèítko 4 RPT (. Na displeji se krátce zobrazí REPEAT OFF, na displeji zhasne symbol RPT. Reprodukce bude opìt normálnì pokraèovat. 14

15 PROVOZ AUTORÁDIA Pøerušení reprodukce (PAUSE) Stisknìte tlaèítko 3 (. Na displeji se objeví PAUSE. Zrušení pauzy. Stisknìte bìhem pauzy tlaèítko 3 (. Reprodukce bude opìt pokraèovat. Zmìna indikace na displeji K dispozici jsou dvì volby: Èíslo skladby a èas Èíslo skladby a doby reprodukce Tisknìte tlaèítko % déle než dvì sekundy, až se požadovaná indikace objeví na displeji. Zobrazeni CD-text Nìkterá CD jsou vybavena tzv. CD-textem. CD-text mùže obsahovat jméno interpreta, název alba a skladby. CD-text si mùžete nechat zobrazit jako bìžící text pøi každé zmìnì skladby. Když se jednou zobrazí CD-text, bude nadále použita standardní indikace (jak je popsáno v kapitole Zmìna indikace ). Zapnutí/vypnutí funkce CD-text Stisknìte tlaèítko MENU '. Stisknìte tlaèítko s nebo r & tak, až se na displeji zobrazí CD TEXT. Zapnìte nebo vypnìte funkci CD-text tlaèítky v nebo w & jako zapnutou ( TEXT ON ) nebo vypnutou ( TEXT OFF ). Když se nastavování ukonèí, stisknìte dvakrát tlaèítko MENU '. Vyjmutí CD Stisknìte tlaèítko S. Flip-Release-panel se otevøe. Stisknìte tlaèítko * umístìné vedle otvoru pro vložení CD. Vyjmìte CD a uzavøete ovládací díl. Poznámka: Aby se zamezilo poškození CD, bude vysunuté CD znovu automaticky zasunuto, pokud se bìhem 10 sekund nevyjme. CD mùžete vysunout, i když je pøístroj vypnut nebo když není CD reprodukováno. 15

16 REŽIM MP 3 Režim MP3 S autorádiem mùžete reprodukovat také CD-R a CD-RW se skladbami ve formátu MP3. MP3 je Fraunhoferovým institutem vyvinutá metoda pro komprimaci CD-audio dat. Komprimace umožòuje snížit množství dat na pøibližnì 10 % jejich pùvodní velikosti bez slyšitelné ztráty kvality (pøi pøenosové rychlosti 128 kbit/s). Pokud se pøi kódování CD-audio dat na MP3 použijí nižší pøenosové rychlosti, lze dosáhnout ještì menších souborù, ale pouze za cenu ztráty kvality. Pøíprava MP3-CD Pøi rùzných kombinacích vypalovaèek CD, vypalovacího software CD a CD-R mùže docházet k problémùm s reprodukcí CD. Pokud se budou vyskytovat problémy s vypálenými CD-R, použijte pro vypalování CD-R jiného výrobce nebo jinou barvu CD-R. Formát CD musí odpovídat ISO 9660 Level 1 popø. Level 2 nebo Joliet. Veškeré jiné formáty nelze spolehlivì reprodukovat. Na CD mùžete založit až 253 adresáøù. Tyto adresáøe lze u tohoto pøístroje volit jednotlivì. Nezávisle na poètu adresáøù na CD je podporováno až souborù, ty mohou být i v jednom adresáøi. Pøístroj podporuje libovolný poèet úrovní vnoøených adresáøù podle toho, kolik jich podporuje zapisovací software, i když je podle standardu ISO 9660 povoleno maximálnì 8 rovin vnoøení. Adresáøe Skladby/soubory Každý adresáø lze pomocí PC pojmenovat. Název adresáøe se mùže zobrazit na displeji pøístroje. Pojmenování adresáøù a skladeb provádìjte podle možností vašeho vypalovacího software pro CD-R. Pokyny k tomu naleznete v návodu pro pøíslušný software. Pokyn: Pøi pojmenování adresáøù a skladeb nepoužívejte znaky s diakritikou a zvláštní znaky. Použijte názvy souboru a adresáøù s délkou max. 32 znakù (vèetnì pøípony.mp3 ). Pokud je dùležité dodržet správné poøadí vašich souborù pøi reprodukci, musíte použít vypalovací software, který uspoøádává soubory v alfanumerickém poøadí. Pokud váš software nemá k dispozici tuto funkci, mùžete soubory setøídit také manuálnì. K tomu musíte pøed každý název souboru umístit èíslo (napø. 001, 002, atd). Zadávat pøitom musíte také úvodní nuly. 16

17 REŽIM MP 3 Skladby ve formátu MP3 mohou obsahovat také pøídavné informace jako jméno interpreta, název skladby a alba (ID3-tags). Tento pøístroj dokáže na displeji zobrazit ID3-tags ve verzi 1. Pøi vytváøení (kódování) souborù MP3 z audio dat používejte pøenosové rychlosti až max. 256 kbit/sek. Pro použití souborù MP3 s tímto pøístrojem musejí mít soubory MP3 pøíponu.mp3. Pokyn: Pro zaruèení nerušené reprodukce, nepokoušejte se dávat jiným souborùm než MP3 pøíponu názvu souboru.mp3 a nepokoušejte se takové soubory reprodukovat! Tyto chybné soubory nebudou bìhem reprodukce zvoleny. Nepoužívejte smíšená CD obsahující soubory ve formátu MP3 a soubory v jiných formátech. Pøístroj je schopen pracovat pouze se soubory ve formátu MP3. Nepoužívejte Mix-Mode CD s audio-skladbami a se skladbami ve formátu MP3. Bìhem pokusu o reprodukci tìchto CD se zvolí pouze audio-skladby. Zahájení režimu MP3 Režim MP3 se spouští jako režim normálních CD. Pøeètìte si odstavec Zahájení režimu CD v kapitole Režim CD. Volba adresáøe Pro pøepnutí nahoru a dolù mezi adresáøi, stisknìte tlaèítko s nebo r & jednou nebo vícekrát. Pokyn: Automaticky jsou pøeskoèeny adresáøe neobsahující žádné soubory MP3. Celkový poèet adresáøù je pøístrojem pøepoèítán a nemusí být stejný jako poèet vytvoøených adresáøù. Volba skladby/souboru Pro pøepnutí vpøed a vzad mezi skladbami/ soubory v aktuálním adresáøi, stisknìte tlaèítko v nebo w & jednou nebo vícekrát. Pøi prvním stisknutí tlaèítka v & se znovu zahájí reprodukce aktuální skladby. Rychlé vyhledávání (s pøíposlechem) Pro rychlé vyhledávání vzad popø. vpøed, pøidržte tlaèítko v nebo w & až se zahájí rychlé vyhledávání vpøed popø. vzad. Reprodukce skladeb v náhodném poøadí (MIX) Pro reprodukci skladeb aktuálního adresáøe v náhodném poøadí, stisknìte krátce tlaèítko 5 MIX (. Na displeji se zobrazí MIX DIR a rozsvítí se symbol MIX. 17

18 REŽIM MP3 Pro reprodukování skladeb/souborù aktuálního MP3-CD v náhodném poøadí tisknìte tlaèítko 5 MIX ( déle než 2 sekundy. Na displeji se krátce zobrazí MIX CD, na displeji svítí MIX. Ukonèení funkce MIX Pro ukonèení funkce MIX, stisknìte krátce tlaèítko 5 MIX (. Na displeji se krátce zobrazí MIX OFF a shasne symbol MIX. Vzorkování skladeb/souborù (SCAN) Mùžete si nechat krátce pøehrát všechny skladby/soubory na CD. Pøidržte stisknuto tlaèítko MENU ' déle než dvì sekundy. Na displeji se bìhem vzorkování zobrazí SCAN vedle blikajícího èísla skladby/stopy. Pokyn: Doba vzorkování je nastavitelná. Pøeètìte si pro nastavování odstavec Nastavení doby vzorkování v kapitole Režim autorádia. Ukonèení funkce SCAN, další reprodukce skladby Stisknìte krátce tlaèítko MENU '. Zahájí se reprodukce aktuálnì vzorkované skladby. Opakovaná reprodukce jednotlivých skladeb/souborù nebo celého adresáøe (REPEAT) Pro opakovanou reprodukci aktuální skladby/ souboru, stisknìte krátce tlaèítko 4 RPT (. Na displeji se krátce zobrazí RPT TRCK, na displeji svítí RPT. Pro opakovanou reprodukci celého adresáøe, tisknìte tlaèítko 4 RPT ( déle než 2 sekundy Na displeji se krátce zobrazí RPT DIR. Ukonèení funkce REPEAT Pro ukonèení opakování aktuální skladby popø. aktuálního adresáøe, stisknìte tlaèítko 4 RPT (. Na displeji krátce zobrazí RPT OFF a zhasne symbol RPT. Pøerušení reprodukce (PAUSE) Stisknìte tlaèítko 3 (. Na displeji se objeví PAUSE. Zrušení pauzy. Stisknìte bìhem pauzy tlaèítko 3 (. Reprodukce bude opìt pokraèovat. Nastavení zobrazení na displeji Nastavení standardního zobrazení na displeji Bìhem reprodukce skladeb/souborù MP3 si mùžete zvolit zobrazení v jednom z následujících režimù zobrazení na displeji: Název skladby/souboru a doba reprodukce Název skladby/souboru a èas Název adresáøe a název skladby/souboru Název adresáøe a èas Název adresáøe a doba reprodukce 18

19 REŽIM MP3 Zvolené zobrazení se zobrazí po rolování MP3-textu a pøi každé zmìnì skladby/souboru. Pro nastavení zobrazení, pøidržte tlaèítko % déle než dvì sekundy, až se na displeji objeví požadovaná informace. Nastavení rolovacích textù MP3 Displej mùžete nakonfigurovat tak, aby pøi každé zmìnì MP3 skladby/souboru zobrazil jednu z následujících možností jako rolovací text. Po zobrazení rolovacího textu se zobrazí standardní zobrazení na displeji (jak bylo popsáno výše). Jedná se o následující volby: Název adresáøe Název souboru Jméno umìlce Název skladby Název alba Pokyn: Jméno umìlce, skladby a název alba jsou èástí ID3 tag a nezobrazí se, pokud tyto údaje nejsou k dispozici v souboru MP3. Pro konfigurování rolovacích textù, Stisknìte tlaèítko MENU '. Stisknìte tlaèítko s nebo r & až se na displeji zobrazí MP3 DISP. Stisknìte tlaèítko MENU '. Nastavte požadovanou volbu zobrazení tlaèítky v nebo w &. Když se nastavování ukonèí, stisknìte dvakrát tlaèítko MENU '. PROVOZ CD-MÌNIÈE Provoz CD-mìnièe Pokyn: Informace o manipulaci s CD, vkládání CD a o obsluze CD-mìnièe naleznete v návodu k obsluze dodaném s vašim CD-mìnièem. Zahájení provozu CD-mìnièe Tisknìte tlaèítko SRC ) tak, až se na displeji objeví CHANGER. Reprodukce se zahájí CD, které se naposledy reprodukovalo. Volba CD Pro pøepnutí na jiné CD v mìnièi, stisknìte tlaèítko s nebo r & jednou nebo vícekrát. Bìhem výbìru CD bude pøeskoèena prázdná pøihrádka CD v zásobníku. Volba skladby Pro volbu jiné skladby na aktuálním CD stisknìte tlaèítko v nebo w & jednou nebo vícekrát. Rychlé vyhledávání (s pøíposlechem) Pro rychlé vyhledávání vzad popø. vpøed, pøidržte stisknuto jedno z tlaèítek v w & až se zahájí rychlé vyhledávání vpøed popø. vzad. 19

20 REŽIM CD-MÌNIÈE Zmìna zobrazení na displeji K dispozici je 5 režimù zobrazení na displeji: Èíslo skladby a doba reprodukce Èíslo skladby a èas Èíslo CD a èíslo skladby Èíslo CD a èas Èíslo CD a doba reprodukce Tisknìte tlaèítko % déle než dvì sekundy, až se na displeji objeví požadovaná informace. Opakovaná reprodukce jednotlivých skladeb nebo celého CD (REPEAT) Pro opakování aktuální skladby stisknìte krátce 4 RPT (. Na displeji se krátce zobrazí RPT TRCK, na displeji svítí RPT. Pro opakování aktuálního CD tisknìte tlaèítko 4 RPT ( déle než dvì sekundy. Na displeji se krátce zobrazí RPT DISC, na displeji svítí RPT. Ukonèení funkce REPEAT Pro ukonèení opakování aktuální skladby popø. aktuálního CD, stisknìte tlaèítko 4 RPT (, až se krátce zobrazí na displeji RPT OFF a RPT zhasne na displeji. Na displeji se krátce zobrazí MIX ALL, na displeji svítí MIX. Ukonèení funkce MIX Stisknìte tlaèítko 5 MIX (, až se krátce zobrazí na displeji MIX OFF a MIX zhasne na displeji. Vzorkování skladeb na všech CD (SCAN) Pro krátké vzorkování všech skladeb na všech vložených CD ve vzestupném poøadí tisknìte tlaèítko MENU ' déle než dvì sekundy. Na displeji se objeví TRK SCAN následované èíslem skladby, která se právì vzorkuje. Ukonèení funkce SCAN Pro ukonèení vzorkování skladeb stisknìte krátce tlaèítko MENU '. Zahájí se reprodukce aktuálnì vzorkované skladby. Pøerušení reprodukce (PAUSE) Stisknìte tlaèítko 3 (. Na displeji se objeví PAUSE. Zrušení pauzy. Stisknìte bìhem pauzy tlaèítko 3 (. Reprodukce bude opìt pokraèovat. Reprodukce v náhodném poøadí (MIX) Pro reprodukování skladeb aktuálního CD v náhodném poøadí stisknìte krátce tlaèítko 5 MIX (. Na displeji se krátce zobrazí MIX CD, na displeji svítí MIX. Pro reprodukování skladeb všech vložených CD v náhodném poøadí tisknìte tlaèítko 5 MIX ( déle než dvì sekundy. Zmìny vyhrazeny! 20

21 HODINY - ÈAS Hodiny - èas Krátké zobrazení hodin Pro zobrazení èasu stisknìte krátce tlaèítko %. Nastavení hodin Pro nastavování hodin stisknìte tlaèítko MENU '. Stisknìte tlaèítko s nebo r & až se na displeji zobrazí CLOCK SET. Stisknìte tlaèítko w &. Na displeji se zobrazí èas. Blikají minuty a lze je nastavit. Nastavte minuty pomocí tlaèítek rs &. Když jsou minuty nastaveny, stisknìte tlaèítko v &. Zaènou blikat hodiny. Nastavení hodin se provede tlaèítky rs &. Když ukonèíte nastavování èasu, stisknìte dvakrát tlaèítko MENU '. Trvalé zobrazení hodin pøi vypnutém pøístroji a zapnutém zapalování Nastavení CLOCK ON umožòuje zobrazovat èas, když je pøístroj vypnut a zapalování vozidla je zapnuto. Stisknìte tlaèítko MENU '. Stisknìte tlaèítko s nebo r & až se na displeji zobrazí CLOCK OFF nebo CLOCK ON. Stisknìte tlaèítko v nebo w & pro pøepnutí nastavení mezi ON a OFF. Když ukonèíte nastavování, stisknìte tlaèítko MENU '. Krátké zobrazení hodin pøi vypnutém pøístroji Pro krátké zobrazení èasu, když je pøístroj vypnut stisknìte tlaèítko %. Èas se zobrazí na dobu osmi sekund. Pøepnutí režimu 12/24 hodin Stisknìte tlaèítko MENU '. Stisknìte tlaèítko s nebo r & až se na displeji zobrazí 24 H MODE popø. 12 H MODE. Stisknìte tlaèítko v nebo w & pro pøepnutí režimu. Když ukonèíte nastavování, stisknìte tlaèítko MENU '. 21

22 NASTAVENÍ ZVUKU A POMÌRU HLASITOSTI Nastavení zvuku a pomìru hlasitosti Pro každý zdroj signálu (rádio, CD/MP3- pøehrávaè, CD-mìniè a AUX) lze oddìlenì nastavit zvuk. Nastavení rozložení hlasitosti (vyvážení a fader) je spoleèné pro všechny zdroje signálu. Nastavení basù Stisknìte tlaèítko AUDIO $. Na displeji se objeví BASS. Stisknìte tlaèítko s nebo r & pro nastavení basù. Když se nastavování ukonèí, stisknìte tlaèítko AUDIO $. Nastavení výšek Stisknìte tlaèítko AUDIO $. Na displeji se objeví BASS. Stisknìte tlaèítko w & až se na displeji zobrazí TREB. Stisknìte tlaèítko s nebo r & pro nastavení výšek. Když se nastavování ukonèí, stisknìte tlaèítko AUDIO $. Nastavení pomìru hlasitosti vpravo/vlevo (Balance) Pro nastavení vyvážení vlevo/vpravo (balance) stisknìte tlaèítko AUDIO $. Na displeji se objeví BASS. Stisknìte tlaèítko w & až se na displeji zobrazí BAL. Stisknìte tlaèítko s nebo r & pro nastavení vyvážení hlasitosti vpravo/vlevo. Když se nastavování ukonèí, stisknìte tlaèítko AUDIO $. Nastavení pomìru hlasitosti vpøedu/vzadu (Fader) Pro nastavení vyvážení vpøedu/vzadu (Fader) stisknìte tlaèítko AUDIO $. Na displeji se objeví BASS. Stisknìte tlaèítko w & až se na displeji zobrazí FADER. Stisknìte tlaèítko s nebo r & pro nastavení vyvážení hlasitosti vpøedu/vzadu. Když se nastavování ukonèí, stisknìte tlaèítko AUDIO $. 22

23 EQALUZÉR A X-BASS Ekvalizér a X-BASS X-BASS X-Bass znamená zvýšení basù pøi nízké hlasitosti. Poznámka: Nastavení pro X-BASS mùžete provést oddìlenì pro jednotlivé zdroje audiosignálu (rádio, CD/MP3-pøehrávaè, CD-mìniè a AUX). Stisknìte tlaèítko AUDIO $ Na displeji se objeví BASS. Stisknìte tlaèítko w & až se na displeji zobrazí XBASS ON popø. XBASS OFF. Stisknìte tlaèítko s nebo r & pro pøepínání mezi XBASS ON popø. XBASS OFF. Když se nastavování ukonèí, stisknìte tlaèítko AUDIO $. Volba pøednastavených zvukových efektù Mùžete si také zvolit pøednastavené zabarvení zvuku pro následující hudební smìry. ROCK POP KLASIKA Nastavení tìchto stylù hudby jsou již pøedem naprogramována. Stisknìte tlaèítko AUDIO $. Na displeji se objeví BASS. Stisknìte tlaèítko w & až se na displeji zobrazí jeden z pøednastavených zvukových efektù. Zvolte požadované pøednastavení zvuku tlaèítkem s nebo r &. Pokud chcete deaktivovat pøednastavené zvukové efekty, zvolte EQ OFF ze zobrazených voleb. Když se nastavování ukonèí, stisknìte tlaèítko AUDIO $. Poznámka: Pøednastavený zvukový efekt je aktivní pro všechny zdroje audiosignálu. 23

24 INDIKACE ÚROVNÌ Nastavení indikace úrovnì Indikace úrovnì (spektrometr) krátkodobì ukazuje na displeji bìhem nastavování symbolicky hlasitost a nastavení tónové clony. Pokud není provádìno nastavování, indikuje spektrometr výstupní úroveò autorádia. V menu mùžete nastavit zapnutí a vypnutí indikace úrovnì. Stisknìte tlaèítko MENU '. Na displeji se zobrazí MENU. Stisknìte tlaèítko s nebo r & až se na displeji zobrazí PEAK LVL. Stisknìte tlaèítko v nebo w&pro volbu mezi PEAK ON a PEAK OFF. Když se nastavování ukonèí, stisknìte dvakrát tlaèítko MENU '. EXTERNÍ ZDROJE ZVUKU Externí zdroje zvuku Místo CD-mìnièe mùžete také pøipojit jiné externí zdroje zvuku s linkovým výstupem. Tìmito zdroji mohou být napø. pøenosné CD-pøehrávaèe, pøehrávaèe minidiskù nebo pøehrávaèe MP3. V menu se musí uvolnit vstup AUX. Pokud chcete pøipojit externí audio-zdroj signálu, potøebujete adaptérový kabel. Tento kabel si mùžete zakoupit u autorizovaných prodejcù Blaupunkt (obj. è ). Zapnutí/vypnutí vstupu AUX Stisknìte tlaèítko MENU '. Na displeji se zobrazí MENU. Stisknìte tlaèítko s nebo r & až se na displeji zobrazí AUX OFF popø. AUX ON. Stisknìte tlaèítko v nebo w & pro zapnutí popø. vypnutí AUX. Když se nastavování ukonèí, stisknìte tlaèítko MENU '. Pokyn: Když je vstup AUX zapnut, lze jej zvolit tlaèítkem SRC ) a na displeji se zobrazuje AUX INPUT. 24

25 Technické údaje TECHNICKÉ ÚDAJE Zesilovaè Výstupní výkon: 4 x 18 wattù sinusový pøi zkreslení 10 % Tuner Vlnové rozsahy pro USA: VKV (FM) : SV (AM): 87,5-107,9 MHz (krok 200 khz) khz (krok 10 khz) Vlnové rozsahy pro Evropu: VKV (FM) : 87,5-108 MHz (krok 100 khz automaticky/50 khz ruènì) SV (AM): khz (krok 9 khz) Vlnové rozsahy pro Thajsko: VKV (FM) : 87,5-108 MHz (krok 50 khz automaticky/25 khz ruènì) SV (AM): khz (krok 9 khz) Vlnové rozsahy pro jižní Ameriku: VKV (FM) : 87,5-107,9 MHz (krok 100 khz automaticky/50 khz ruènì) SV (AM): khz (krok 10 khz) FM - citlivost, mono: FM - kmitoètový rozsah: 17 dbf Hz CD Kmitoètový rozsah: Hz Výstup pøedzesilovaèe 4 kanály: 2 V Citlivost vstupu Vstup AUX : 2 V / 6 kohm Zmìny vyhrazeny! 25

26 MONTÁŽNÍ NÁVOD Montážní návod Bezpeènostní pokyny Po dobu montáže a pøipojování dbejte prosím na následující bezpeènostní pokyny. - Odpojte minusový pól akumulátoru! Dbejte na bezpeènostní pokyny výrobce motorového vozidla. - Pøi vrtání otvorù dbejte na to, aby nedošlo k poškození žádných dílù vozidla. - Prùøez kabelù pro plusové a minusové vedení nesmí být nižší než 1,5 mm 2. - Konektory na stranì vozidla nepøipojujte k autorádiu! - Adaptérový kabel potøebný pro váš typ vozidla získáte v odborném obchodì BLAU- PUNKT. - Podle typu konstrukce vašeho vozidla mùže dojít k odchylkám od tohoto popisu. Nepøebíráme žádná ruèení za následná poškození vzniklá chybami pøi instalaci a pøipojování. Pokud vám nebudou vyhovovat zde uvedené pokyny pro vaši instalaci, obra te se prosím na svého odborného prodejce Blaupunkt, na výrobce vašeho vozidla nebo na naši telefonní Hotline. Pokud pøipojujete zesilovaè nebo CD-mìniè, musíte nejprve zapojit pøípojky ukostøení a teprve potom zapojovat konektory pro linkové vstupy a výstupy. 26

27 MONTÁŽNÍ NÁVOD Dodávané montážní a pøipojovací díly 27

28 MONTÁŽNÍ NÁVOD Demontáž Adaptérové kabely specifické pro vozidlo získáte v odborném obchodì. 28

29 MONTÁŽNÍ NÁVOD 6. Výstup reproduktoru RR+ Výstup reproduktoru RR- Výstup reproduktoru RF+ Výstup reproduktoru RF- Výstup reproduktoru LF+ Výstup reproduktoru LF- Výstup reproduktoru LR+ Výstup reproduktoru LR- nc Ztlumení pro telefon nc Trvalé 12 V Aut. anténa nc Sv. 15/zapalování Kostra Linkový výstup LR nc CDC-Data-vstup Linkový výstup RR nc CDC-Data-výstup Linkový výstup/kostra nc Trvalé 12 V Linkový výstup LF RC + 12 V + 12 V Linkový výstup RF Dálkové ovládání Sbìrnice/kostra +12 V zesilovaè RC - kostra AF/kostra Linkový vstup L Linkový vstup R Ekvalizér Zesilovaè Dálkové ovládání CD mìniè 29

30 7. 4 Omy 4 Omy 4 Omy 4 Omy Mute - okamžité ztlumení pro telefon (low) Zmìny vyhrazeny! 30

31 31

32 Regionální zastoupení v ÈR: Robert Bosch odbytová s.r.o. Divize Blaupunkt Pod Višòovkou 35/ Praha 4 - Krè Tel.: Servisní zastoupení pro ÈR: RESAT s.r.o. Na Košince 673/ Praha 8 - Libeò Tel.: MAMP52AC
