Workshop segmentu Automatizace pro energetiku (Divize Energetika)

Transkript

1

2 Workshop segmentu Automatizace pro energetiku (Divize Energetika)

3 Ovládáme energie. od zdrojů přes transfer, distribuci až ke spotřebě

4 Program: Čas Min Téma Přednášející 13:30 13:40 10 Úvod, ŘS bloku Kural 13:40 14:00 20 Kotle, DeNOx, DeSOx, EOP Šedivý, Král 14:00 14:20 20 Regulace turbín Homut 14:20 14:35 15 Přestávka 14:35 14:55 20 Elektro + PIK Hořan, Růžička 14:55 15:05 10 Údržba a Servis Smolák, Sebera 15:05-15:30 25 Diskuse, závěr + praktická ukázka Projektová Databáze Pertinax ve spojení s Reliance Zasedací místnost Vltava, 5.NP

5 CO UMÍME Zpracovat a realizovat projekty od jednoduchých aplikací až po kompletní řízení energetického bloku Realizovat řešení na bázi vlastního řídicího systému nebo aplikací systémů renomovaných světových výrobců Realizovat dodávky zařízení polní instrumentace, elektročásti NN (vlastní dodávky), elektročásti VN (subdodávka) Vyrovnat se s velkými nároky na termíny realizace a technickými podmínkami

6 Působíme na 265 elektrárnách, teplárnách a spalovnách ve více než 50 státech světa

7 KLASICKÁ ENERGETIKA Hlavní produkty: Řízení uhelných kotlů Ekologizace snižování emisí Řídicí a ochranné systémy parních a vodních turbín, synchronizace otáčecího zařízení, dálková diagnostika turbín Budicí soupravy generátorů, fázovače Řízení rozvoden Servis

8 Dodávky v klasické energetice - tuzemsko (TOP 20 zákazníků za posledních 10 let) 1. ČEZ, a.s. Dodávky celkem za 680 mil. Kč pro více než 120 zákazníků 2. Elektrárny Opatovice, a.s. 3. Doosan Škoda Power, s.r.o. 4. SES, a.s. 5. Pražská teplárenská, a.s. 6. Příbramská teplárenská, a.s. 7. EGEM, s.r.o. 8. ENERGO-PRO, a.s. 9. BRUSH SEM, s.r.o. 10. RWE Energo, s.r.o. 11. I&C Energo 12. Lovochemie, a.s. 13. EUROMONT GROUP, a.s. 14. Veolia Energie ČR, a.s. 15. Alpiq Zlín, s.r.o. 16. C-Energy Bohemia, s.r.o. 17. SUMO, s.r.o. 18. ZPA Industry, a.s. 19. KP RIA, a.s. 20. Teplárna Písek, a.s.

9 Dodávky v klasické energetice - zahraničí (výběr za posledních 10 let) Itálie Slovensko Německo Finsko Polsko Rumunsko Kuba Jemen Egypt Mongolsko Bosna a Herceg. Island Gruzie Švédsko Acerra Dodávky celkem za více než 500 mil. Kč do 19 zemí Vojany, Nováky, Gabčíkovo, Zvolen, Martin, Ružín, Tvrdošín Stendal SEVO Tychy, Katowice, Solina, Stalowa Wola Bukurešť West Felton, Rente, Nuevitas, Cienfuegos, Hanabanilla Al Hisva Talkha, Kafr el Dawar, SIIC Ulanbatar TEC2 Kakanj Sultartangi Gardabani, Enguri Hudiksvall

10 ZÁMĚRY, CÍLE A DLOUHODOBÁ STRATEGIE Chceme uspět s novými i zdokonalovanými stávajícími produkty pro rekonstruované i nové bloky klasických elektráren a tepláren Udržujeme a dále rozvíjíme schopnost realizovat komplexní dodávky v klasické energetice Chceme inovovat skladbu našich dodávek zaměříme se na služby uživatelům našich produktů např. optimalizace provozu kotlů, parních turbín, budicích souprav zajišťujeme větší provozní spolehlivost

11 ZÁMĚRY, CÍLE A DLOUHODOBÁ STRATEGIE Získání nových zákazníků Účast v rozvojových projektech Spolupráce se strategickými partnery Další investice do rozvoje Inteligentní systémy virtualizace, sběr dat, expertní systémy pro analýzu, simulace atd.

12 ZÁMĚRY, CÍLE A DLOUHODOBÁ STRATEGIE Pokračovat v rozvoji produktů s využitím ŘS SandRA Z100, Z110, Z200 a Z210 Marketingová činnost větší informovanost zákazníků a odstranění předsudků o neznámém řídicím systému Optimalizace provozu technologií - nabízení služeb spojených s provozem našeho ŘS využití zkušeností s řízením různých technologií Využívat konkurenční výhody vlastního ŘS - automatické testování, jehož výstupem jsou kalibrační listy nebo záznamy o zkoušce - certifikace s návazností na metrologický systém zákazníka - možnost jednoduché migrace a integrace našeho ŘS (komunikace, jednotný nástroj na projektování, záměnný HW, HMI)

13 Tepelná energetika Uhelné LTO/TTO elektrárny Vodní energetika Paroplynové cykly Vodní elektrárny Spalovny Přečerpávací elektrárny Teplárny

14 PŘEHLED PRODUKTŮ AKE Rozvodny Generátor Buzení Chladící věže Výměníky Turbina Řízení bloku Zauhlován í Hořáky Kotel Odpopílkování Odsíření Bagrovací stanice CHÚV Kompresorová stanice Struska Napájení 14

15 ŘS bloku F.Kural

16 ZÁMĚRY, CÍLE A DLOUHODOBÁ STRATEGIE Pokračovat v rozvoji produktů s využitím ŘS SandRA Z100, Z110, Z200 a Z210 Marketingová činnost větší informovanost zákazníků a odstranění předsudků o neznámém řídicím systému Optimalizace provozu technologií - nabízení služeb spojených s provozem našeho ŘS využití zkušeností s řízením různých technologií Využívat konkurenční výhody vlastního ŘS - automatické testování, jehož výstupem jsou kalibrační listy nebo záznamy o zkoušce - certifikace s návazností na metrologický systém zákazníka - možnost jednoduché migrace a integrace našeho ŘS (komunikace, jednotný nástroj na projektování, záměnný HW, HMI)

17 Dodávky ZAT Elektrárny: Opatovice Mělník I, II, III Dětmarovice Al-Hiswa Felton

18 Dodávky ZAT do EOP Ovládané technologie: Zauhlování Kotelna Strojovna Hlavní výměníková stanice Napáječky Odpopílkování Odsíření Míchací centrum Chemická úpravna vody Dálkové ovládání stavidel El. rozvodny 100kV, 10kV, 6kV Centrální regulátor výkonu Záložní zdroje Dálkové řízení záložních zdrojů Trenažér kotelny

19 Dodávky ZAT Teplárny: Teplárna Strakonice Teplárna Příbram Teplárna Tábor Teplárna Písek Teplárna Planá nad Lužnicí Teplárna ELU III Teplárna Dvůr Králové Lovochemie - Lovosice Teplárna Náchod

20 Historie a současnost ZAT ŘS ve vodní energetice VE Slapy 1988 VE Lipno II 1989 VE Štěchovice 1990 VE Kořensko 1990, rekonstrukce 2002, 2013 VE Hněvkovice 1991 VE Dalešice 1992, rekonstrukce 2006 VE Mohelno 1994, rekonstrukce 2006 VE Lipno I , rekonstrukce VE Meziboří 2010 VE Gabčíkovo 2011 VE Šalková 2013 VE Sultartangi 2014, 2015 rekonstrukce VE Tvrdošín, VE Ružín2015, 2016 rekonstrukce VE Hanabanilla rekonstrukce

21 ŘS kotle Z.Šedivý

22 Přehled produktů pro klasickou energetiku ŘÍZENÍ KOTLŮ a POMOCNÝCH PROVOZNÍCH SOUBORŮ Regulace spalování, řízení výkonnostních a emisních (DENOX, DESOX a DEDUST) charakteristik provozovaného zařízení Dodávky SKŘ, MaR a ELEKTRO pro různé typy a výkony kotlů na řadu elektráren v Čechách i v zahraničí Dodávky řízení veškerých provozních souborů (palivo, spaliny, voda, pára) Zrealizováno 11 odsiřovacích projektů 22

23 Přehled produktů pro klasickou energetiku Komplexní řízení energetických bloků Elektrárny Opatovice Elektrárna Mělník I. Elektrárna Felton Kuba Dunamenti Maďarsko 6x 60MW 6x 60MW 2x 250MW 28MW a 35MW Teplárna Písek Teplárna Strakonice Teplárna Dvůr Králové Teplárna Náchod Teplárna Příbram 23

24 Významný projekt EOP DENOX Elektrárny Opatovice DENOX kotlů K2, 3, 5, 6 Elektrický výkon elektrárny je 6 x 60MW, zásobování teplem měst Hradec Králové a Pardubice Dlouholetý zákazník ZAT, od roku 1992 kompletní řízení veškerých provozních souborů DENOX a DEDUST (realizace 2015) Cíl - snížení emisí NOX, CO a prachu Realizace primárních a sekundárních opatření společností SES Tlmače Kompletní výměna řídících systémů ZAT, Projekty Dodávky části ELEKTRO NN, VN a MaR V 2014 proběhla projektová část a demontáže K6 V 2015 proběhla montáž a uvedení do provozu K6, demontáž, montáž a uvedení do provozu kotlů a PAC K5, 3, 2 24

25 EOP DENOX Migrace ŘS ŘS ZAT-E, výměna, v provozu do současné doby ŘS ZAT SandRA Z200, rok

26 EOP DENOX Migrace ŘS Ukázka integrace současný provoz dvou generací systému 26

27 Podpora migrace z předchozích generací ŘS ZAT na SandRA Převod aplikačního SW Import aplikačního SW ze všech předchozích verzí Pertinax Automatizovaná kontrola kompatibility aplikačního SW Podpůrné funkce pro převod algoritmů Definované postupy pro upgrade aplikačního SW v nových verzích Pertinax Komunikace Protokol Pernet plně funkční komunikace mezi systémy ZAT- E, ZAT-DV, SandRA Z200 a InTouch HW bridge pro protokoly ProfibusFMS, HDLC a další 27

28 EOP DENOX Migrace ŘS - HMI HMI, dozorna KOTLŮ, pohled na HMI kolte K6, K5, K3, K2 Pracoviště operátora kotle K3 28

29 EOP DENOX Migrace ŘS - HMI VZDUCHY PALIVO MO64 29

30 EOP DENOX Migrace ŘS - HMI AGAM měření teplotního pole vizualizace na OP stanici kotle AGAM ORGREZ BRNO AGAM teplotní profil sp. komora AGAM měření 30

31 EOP DENOX dodávky MaR Ovladače servomotorů - NOTREPY MaR Standy, snímače PI, kabeláže a kabelové trasy 31

32 EOP DENOX dodávky ELEKTRO Úpravy vývodů VN, kabeláže, transformátory Rozváděče nn, kabeláže a kabelové trasy k akčním členům Dodávky FM VV a RECI-V 32

33 EOP Technologie kotle stávající model +32m napájecí nádrž +32m NH3 +8m nn rozváděče +8m nn rozváděče +0m mlýny +0m RECI-V +0m VV 33

34 EOP Technologie kotle Pohled do spalovací komory přední tah, v době rekonstrukce 34

35 EOP Technologie kotle Pohled do zadní tahu vyzdívky EKO 35

36 EOP Technologie kotle +30m - pohled na horní část kotle nad zadním tahem +30m - pohled na napájecí nádrž +16m - vzduchy +24m - +16m - pohled na kotel pravá strana LUVO II, I a EKOI 36

37 EOP Technologie kotle 37

38 EOP Technologie kotle sklad NH3 Celkový pohled Ovládací panel a ŘS Detail ŘS ZAT Z210 38

39 EOP Technologie kotle Sdružená montáž technologie izolace - MaR Demontáže 39

40 EOP Technologie odlučovače Demontáže elektrofiltrů ZVVZ Milevsko 40

41 EOP Technologie odlučovače Montáže nových tkaninových filtrů HAMNON 41

42 EOP Technologie odlučovače Celkový pohled na odlučovač K6 42

43 EOP Technologie odlučovače Detaily technologie, kouřový ventilátor, dmychadla, výsypky popílku 43

44 EOP Technologie odlučovače FM SIEMENS G150 VV TRANSFORMÁTOR 6kV/690V Skříň ŘS filtru 44

45 EOP 45

46 TST FLUIDNÍ KOTLE K1 a K2 Příklad dodávky ŘS SIEMENS TELEPERM XP/SPPA T2000 Teplárna Strakonice Rekonstrukce kotlů K1, K2 s využitím prvků fluidní techniky výroba tepla, elektrické energie a rozvod tepla v regionu města Strakonice Dlouholetý zákazník společnosti ZAT Kontrakt na SKŘ se společností EGEM, generální dodavatel technologické částí společnost TENZA Cíle rekonstrukce - spalování paliva v širším rozsahu, snížení emisí znečišťujících látek, zvýšení účinnosti kotlů (o 8 9%); snížení produkce CO2 parametrů vč. biomasy Kotel K2 uveden do provozu v 11/2014, kotel K1 v 10/2015, Úprava ŘS TELEPERM XP Doplnění řízení o další technologické celky 46

47 TST - Migrace řídicích systémů Model fluidního kotle Pohled na technologii 47

48 ŘS turbín J.Homut

49 Přehled produktů pro klasickou energetiku TURBINA TCS A TPS TCS, TPS, polní instrumentace, kabeláže, hydraulická část pro parní a vodní TG Desítky aplikací v různých místech světa Zrealizováno přes 100 regulátorů parních turbín

50 Řídící a ochranné systémy turbín Instrumentace: ZAT SandRA Siemens, Woodward. Visualizace: Wonderware WINCC, Reliance, ControlWeb

51 Koncepce ŘS TG řešení ZAT - úsporné HMI Operátorská + Inženýrská stanice PERNET SWITCH 1 Z200 SandRA

52 Koncepce ŘS TG řešení ZAT HMI Memory module Lokální panel Operátorské stanice Inženýrská stanice PERTINAX PERNET SWITCH 1 SWITCH 2 Z200 - TCS Z200 - TPS SandRA Vzdálené I/O

53 Koncepce ŘS TG řešení ZAT 2oo3 HMI Memory module Lokální panel Operátorské stanice Inženýrská stanice PERTINAX PERNET SWITCH 1 SWITCH 2 Z200 - TCS Z200 TPS 2oo3 SandRA Vzdálené I/O

54 Ukázka realizace GARDABANI 80MW ŘS-PIK Gruzie

55 Řada SandRA Z110 TGS Z100 řídící jednotka pro synchronizaci připojení natáčecího zařízení k turbogenerátoru

56 Memory module - nezávislé zařízení pro sběr dat z ŘS ve vysokém časovém rozlišení (20 ms) - funkce POSTMORT - funkce SOE (záznam sledu událostí) - Pasivní PC - První nasazení Gardabani (Gruzie)

57 Remote monitoring Part Power Station Power Station LAN 100Mbit/- source data OPC Part Server Firewall Local Historian Server - LHS Remote IDAS for Historian OPC Server Matrikon(OPTION) MS SQL Server Express Windows 7 Pro Box Industrial PC (SSD) Power Station LAN 100Mbit/- source data OPC Historian Server - HS Wonderware Historian Server Wonderware Information Server WIS MS SQL Server Virtual Server Historian client Historian Client (ActiveFactory) ZAT Selekt Firewall Internet Local Historian Server - LHS Remote IDAS for Historian OPC Server Matrikon(OPTION) MS SQL Server Express Windows 7 Pro Internetový Web client Internet Explorer Box Industrial PC (SSD)

58 Referenční akce dokončené zakázky: ELEKTRÁRNY OPATOVICE - Modernizace ŘS a regulace TG 1-6 SandRA Z GARDABANI 80MW ŘS+PIK Gruzie Pro DOOSAN ŠKODA POWER Další zahraniční nasazení ŘS SandRA Ochrany v konfiguraci 2 ze 3 na systému SandRA Z RUŽÍN II, TVRDOŠÍN, ŘS+PIK, celkem 4 regulátory turbín na VE Slovensko Pro Slovenské elektrárny a.s. Další zahraniční nasazení ŘS SandRA Z Řídicí systém synchronizace otáčecího zařízení TGS Z110 Dodáno 9 ks v roce 2016

59 Referenční akce Probíhající zakázky: LISBJERG 80MW ŘS+PIK Dánsko Pro DOOSAN ŠKODA POWER ŘS v instrumentaci Siemens 2016 HANABANILLA, 2 x regulace turbín na VE - Kuba Pro Energoimport Havana SandRA Z200 Další zahraniční nasazení ŘS Sandra včetně ochran, Elektro a hydrauliky 2016 RENTE 3, ŘS + úprava hydraulické části Pro Energoimport Havana Nasazení Primis

60 Referenční akce Zakázka na modernizaci ŘS turbíny pro SE (4 bloky) Tvrdošín TG1-3 (6,1 MW), Ružín TG2 (1,8 MW) Ve 2015 uveden do provozu Tvrdošín TG2, dodán a osazen rozvaděč pro Ružín Ve 2016 uvedeny do provozu ŘS ostatních TG První aplikace fázovače ZAT DSD Z110 60

61 Nový produkt Nadotáčková ochrana ZAT

62 Elektro + PIK M.Hořan, B.Růžička

63 Přehled produktů pro klasickou energetiku BUDICÍ SYSTÉMY generátorů Budicí systém se stejnosměrným budičem, bezkroužkové budicí systém, statický budicí systém, budicí systém s řízeným usměrňovačem napájeným z pomocného alternátoru

64 ÚVOD Kompaktní řešení ŘS systému řady Z100 (pokračování tradice vývoje ŘS v ZAT a.s.) Kompaktní regulátor buzení AVR Z110 Číslicové synchronizační zařízení DSD Z110

65 Řada SandRA Z110 Kompaktní přístroje AVR Z110 Regulátor buzení synchronního generátoru DSD Z110 Číslicové synchronizační zařízení - funkce fázovače, srovnávače napětí, synchronizátoru a kontrolního obvodu

66 Buzení synchronního generátoru Regulátor Budicí systém Výkonový usměrňovač

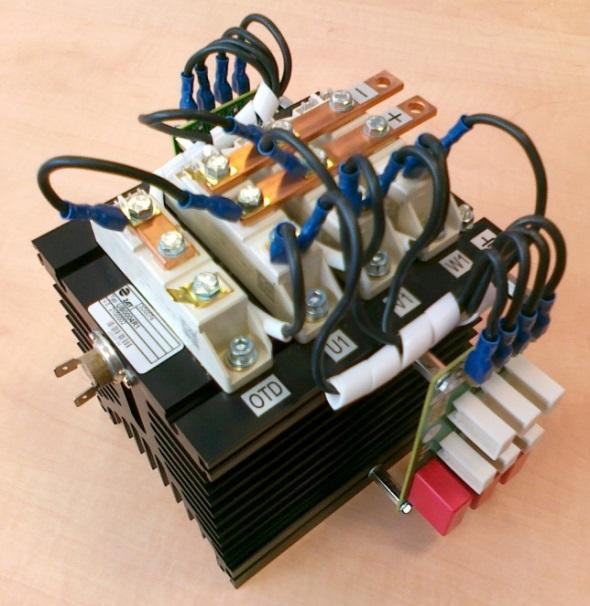

67 Budicí systémy Typy výkonových měničů: Tyristorové usměrňovače typu B6C, napájecí napětí do 850V AC Kompaktní (jmenovitý budicí proud od 40A do cca 1500A) Z tyristorových jednotek (pro proudy od 600A do 8000A) IGBT měniče s pulzně šířkovou modulací, napájecí napětí do 240V DC Kompaktní (jmenovitý budicí proud do 15A, 25A max.)

68 Budicí systémy Možnosti uspořádání BS: jednokanálový systém dvoukanálový systém dvoukanálová řídicí část, jeden výkonový měnič

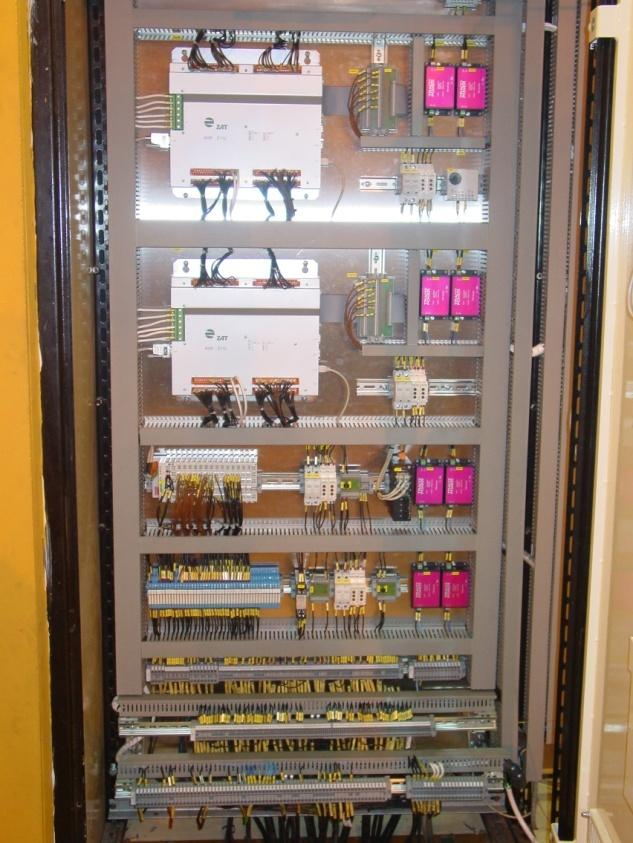

69 Budicí systémy Konstrukční provedení rozvaděčů: rozvaděč s přístupem pouze zpředu rozvaděč s přístupem zpředu i zezadu osazená montážní deska

70 Vizualizace budicích souprav Příklady obrazovek

71 Propojení s technologií a ŘS Dozorna SCADA- technologie Ethernet CAN RS485 Dálková diagnostika Budicí souprava Servisní PC

72 Příklad buzení ZAT silová část

73 Synchronizační zařízení DSD Z110 Na jednodeskovém modulu v kovové skříňce jsou umístěny: Logické a spojité I/O obvody (galvanicky oddělené) Komunikační adaptéry 1xEthernet, 1xRS422/485, USB Měření efektivních hodnot, frekvencí a fázových posunů napětí sítě a generátoru Další možnosti: Možnost konfigurace zařízení do funkce fázovače a synchronizátoru nebo do funkce kontrolního obvodu

74 Synchronizační zařízení DSD Z110

75 Proč AVR Z110 a DSD Z110? Vlastní řešení Možnost pružně reagovat na speciální požadavky zákazníka Podpora našimi techniky (vývoj, projekce, výroba, zkoušky, instalace, servis)

76 Elektro Rozšíření kompetencí o dodávky elektra Reakce na požadavky zákazníka Nula a vývod generátoru Generátorové ochrany Měření a synchronizace Napájecí / distribuční rozváděče DC a AC Frekvenční měniče natáčedel Napájení a rozběh olejových čerpadel kabeláž

77 Referenční akce Zakázka v realizaci: Elektrárna Red Dragon, 375MW, Chile Rozsah dodávky: Generátorové ochrany Generátorové měření a synchronizace Vývod a nule generátoru DC startér pro EOP DC startér pro SOP Frekvenční měnič pro otáčecí zařízení turbíny

78 Referenční akce Zakázka před instalací: Elektrárna Stalowa Wola, Polsko Statická budicí souprava s budicím transformátorem Generátor 160 MW

79 Referenční akce Elektrárna Hudiksvall, Švédsko Statická budicí souprava s budicím transformátorem Výměna řídicí části Generátor 15 MW

80 Referenční akce Elektrárna Sultartangi G1, Island Statická budicí souprava s budicím transformátorem Výměna 2-kanálové řídicí části Generátor 65 MW

81 POLNÍ INSTRUMENTACE a KABELÁŽ ZAHRNUJE : ZJIŠŤOVÁNÍ POŽADAVKŮ ZÁKAZNÍKA VOLBA INDIVIDUÁLNÍHO TECHNICKÉHO ŘEŠENÍ tzv. PRINCIPU MĚŘENÍ STANOVENÍ VHODNÝCH TYPŮ SNÍMAČŮ, KABELŮ, PŘÍSLUŠENSTVÍ (neexistuje univerzální prvek ) ZPRACOVÁNÍ PROJEKTŮ - ETAPIZACE (Basic Design, Detail Design, As Built) ZAJIŠŤOVÁNÍ MATERIÁLOVÝCH DODÁVEK (zpracování poptávek, vyhodnocování nabídek) včetně NÁKUPU KONTROLA MATERIÁLOVÝCH DODÁVEK TECHNICKÁ PODPORA MONTÁŽE (přímá projekční nebo formou supervize) ÚČAST PŘI ZPROVOZŇOVÁNÍ MĚŘENÍ SERVISNÍ PODPORA ZPĚTNÁ VAZBA OD ZÁKAZNÍKA (informace z provozu)

82 MĚŘENÍ MÍSTNÍ

83 MĚŘENÍ TEPLOTY

84 MĚŘENÍ TLAKU

85 MĚŘENÍ HLADIN

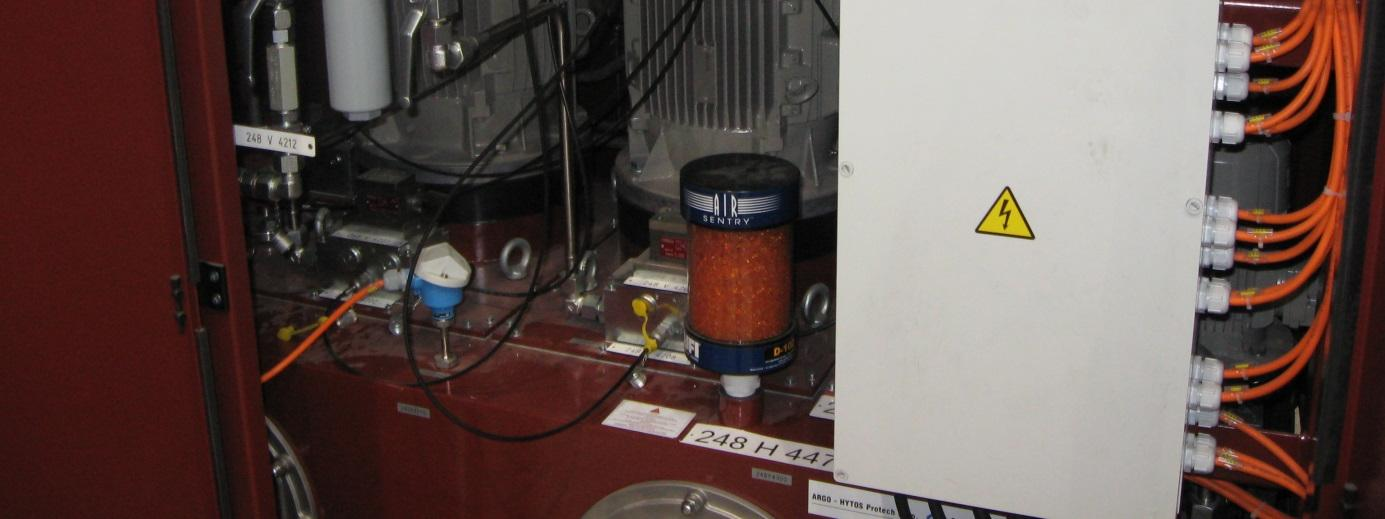

86 MĚŘENÍ OTÁČEK

87 IMPULSNÍ POTRUBÍ

88 KABELÁŽ

89 KABELÁŽ - HRANICE PI/ŘS

90 Údržba a servis I.Smolák, K.Sebera

91 Údržba a servis Kompetence ZAT pro údržbu a servis pro KE dodávky a opravy náhradních dílů nahodilý servis dlouhodobá údržba garantovaný servis školení personálu zákazníka

92 Údržba a servis Dodávky a opravy náhradních dílů Zajišťujeme management náhradních dílů v podobě oprav, dodávek a instalace. Náhradní díly dodáváme během aktivní a útlumové fáze životního cyklu zařízení. Před skončením útlumové fáze zařízení je možné uzavřít individuální smlouvu o garantovaném servisu. Po skončení životního zařízení nemůžeme dodávky a opravy náhradních dílů garantovat.

93 Údržba a servis Nahodilý servis Zajišťujeme opravy zařízení bez smluvně dohodnuté doby nástupu na základě objednávky. Sjednat lze také opravu zařízení se smluvně dohodnutou dobou nástupu na opravu (smlouva).

94 Údržba a servis Dlouhodobá údržba Nabízíme dlouhodobě zajištěnou servisní činnost zaměřenou na řídicí systémy. Naším cílem je dodržet sjednanou disponibilitu a garantovanou hodnotu v průběhu životního cyklu zařízení. Tento typ služby lze sjednat u nově dodávaných zařízení po skončení záruční doby.

95 Údržba a servis Garantovaný servis Smluvně zajištěná servisní činnost zaměřená na řídicí systémy (ŘS) nebo smluvně definované provozní soubory s cílem zajistit dohodnutou disponibilitu po ukončení útlumové fáze životního cyklu ŘS Sjednává se po oznámení plánovaného ukončení životního cyklu zařízení

96 Údržba a servis Školení personálu zákazníka Naši odborníci provádí školení servisních činností zaměřené na jednotlivé obory. Školení se zajišťují jak při zkouškách v závodě, tak při uvádění zařízení do provozu. Školení lze sjednat i samostatně.

97 Diskuse a závěr

98 Děkujeme vám za pozornost.
