1 IDEA PONORNÁ ERPADLA ADY IDEA NÁVOD K POUITÍ A ÚDRB

2 VAROVÁNÍ P ED OHROENÍM OSOB A MAJETKU Význam symbol pouitých v tomto návodu: NEBEZPE Í Nedodrení instrukce m e zap í init poran ní osob nebo kody na majetku. NEBEZPE Í ÚRAZU ELEKTRICKÝM PROUDEM Nedodrení instrukce m e zap í init úraz elektrickým proudem. VAROVÁNÍ Nedodrením instrukce m e být zp sobena v cná koda na instalovaném za ízení nebo na okolním vybavení. P ed instalací, sput ním i p ed údrbou prostudujte pe liv tento návod. str. 1. Úvod Popis výrobku Skladování a manipulace P edb ná prohlídka Provozní podmínky Instalace Údrba a hydraulická kontrola Odstra ování závad Max. délky kabelu Výkonové k ivky Prohláení o shod

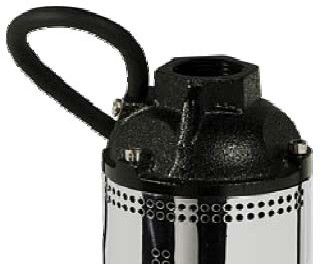

3 1 P edmluva Tento návod obsahuje instrukce pro pouívání a údrbu ponorných jednofázových a t ífázových erpadel IDEA. erpadla IDEA jsou ur ena pro erpání isté vody neobsahující abraziva. Mohou být pouita ve studnách a vrtech o pr m ru alespo 100 mm (4"), stejn jako v nádrích nebo vodojemech. Pouití erpadel pro zavlaování, zahradni ení a zásobování domácností podléhá místní legislativ. P ed instalací a pouitím erpadla pe liv prostudujte následující instrukce. Výrobce odmítá jakoukoliv dalí zodpov dnost v p ípadech nehody nebo p i kod zp sobené nevhodným pouitím erpadla, nedbalostí, v d sledku nedodrení instrukcí popsaných v tomto návodu, i pouitím erpadla za podmínek odliných, neli je uvedeno na výrobním títku. 2 Popis výrobku erpadlo IDEA je dodáváno s tímto návodem, v pevné lepenkové krabici, p ipravené k instalaci, spolu s p ívodním kabelem a záv sným lanem. Parametry erpadel IDEA: Model Výkon max. W Jednofázová erpadla IDEA ( t ívodi ové p ipojení ) I max Kondenzátor Ú iník Dopravní mnoství l/min Dopravní výka m A µf cos min. max. min. max. 75 M , M ,7 20 0, Model Výkon max. W T ífázová erpadla IDEA ( ty vodi ové p ipojení ) I max Ú iník Dopravní mnoství l/min Dopravní výka m A cos min. max. min. max. 75 T 650 1,5 0, T ,3 0, Skladování a manipulace erpadlo by m lo být skladováno ve svislé poloze, v istém a suchém prost edí bez vibrací v originálním balení. Na uloeném erpadle neskladujte krabice nebo p edm ty v tí hmotnosti. Nikdy zvedejte nebo nep epravujte erpadlo za jeho p ívodní elektrický kabel. 4 P edb ná prohlídka Vybalte erpadlo a zkontrolujte jeho celkovou neporuenost. Zkontrolujte, e parametry na výrobním títku jsou shodné s vaimi pot ebami. Zvlát elektrické parametry (napájecí nap tí, po et fází, kmito et, jmenovitý výkon a proud) musí korespondovat s napájením v míst p ipojení erpadla. V p ípad anomálií nebo jakýchkoliv pochybností ihned prosím kontaktujte vaeho dodavatele nebo p ímo nae servisní st edisko. Nikdy nepouívejte erpadlo v p ípad pochybností o jeho jit ní nebo správnosti jeho pouití. 5 Provozní podmínky P i pouívání erpadla musí být dodreny následující podmínky: Teplota erpané kapaliny: 0 C +35 C Max. hloubka pono ení: 20 m Tolerance napájecího nap tí: +6 %/ -10 % Po et sput ní za hodinu : max. 20 erpadlo není ur eno pro erpání ho lavých kapalin ani k provozování v místech s nebezpe ím výbuchu. erpadlo nesmí být pouito v plaveckých nebo zahradních bazénech. 3

4 6 Instalace Bezpe nost instalace je velmi d leitá, proto musí být provedena odborn oprávn nými pracovníky. V pr b hu instalace je nutno dodrovat vechny související bezpe nostní p edpisy vydané p íslunými ú ady. Je nutno se ujistit, e zdroj vody neobsahuje ani rozptýlený písek nebo jiné ne istoty, a e jeho rozm ry a provedení jsou pro erpadlo vhodné. Je-li zapot ebí, nainstalujte do výtla ného potrubí zp tnou klapku zamezující zp tnému toku vody. Nainstalujte systém ochrany erpadla proti suchému chodu. erpadlo m e být nainstalováno p ímo na nosném kovovém potrubí, nebo na flexibilním potrubí, zav ené na nosném lan. P ívodní elektrický kabel nesmí být pouit pro zav ení nebo manipulaci s erpadlem! Aby se zabránilo pokození p ívodního kabelu, p ipevn te jej k výtla nému potrubí. Kabel podle potrubí nenapínejte - berte v úvahu p ípadnou tepelnou dilataci a rozm rové zm ny vyvolané provozním zatíením. Eventuální prodlouení p ívodního kabelu nutno provést vhodným kabelem o dimenzi odpovídající nezbytné délce a zatíení (viz tabulka str. 5 ). Prodluující spoj musí být bezpe ný a podle umíst ní i vyhovujícím zp sobem t sný. Ochranný vodi musí být samostatný, p ípadn i fyzicky odd lený od pracovních vodi. erpadlo (jednofázové i t ífázové) by m lo být p ipojeno p es pomocný rozvad, který zajistí: jit ní proti zkratu, ochranu proti p etíení, ochranu proti suchému chodu (u t ífázových erpadel kontrolu sledu a p ítomnosti fází). U jisti e (spína e) odbo ky k erpadlu d razn doporu ujeme instalovat proudový chráni. V p ípad t ífázového erpadla nutno zkontrolovat správný smysl otá ení (vyzna eno na erpadle). V ádném p ípad nelze nechat b et erpadlo bez vody! P ed p ipojením napájení nutno zkontrolovat izola ní stav (min. 100 M u nového za ízení) a správné p ipojení a propojení ochranného vodi e. Jednofázová erpadla IDEA jsou vybavena vratnými sníma i oteplení vinutí. Ty vypínají erpadlo p i p eh átí vinutí a automaticky jej znovu spoutí jakmile se teplota vinutí vrátí do normálu. 7 Údrba a hydraulická kontrola P ed jakoukoliv kontrolou nebo údrbou odpojte erpadlo od napájecího nap tí a zajist te jej p ed moností nahodilého zapnutí. Normáln erpadlo nepot ebuje ádnou údrbu. P i jakékoliv závad se obra te na nae servisní st edisko. V záru ní dob je jakákoliv demontá erpadla zakázána a je d vodem pro zruení záruky. Jestlie se vak h ídel erpadla voln neotá í, lze (v pozáru ním období), vyroubovat na výtla né ásti t lesa erpadla t i rouby a po sejmutí výtla ného dílu vy istit vechny d leité hydraulické sou ásti. P ed smontováním erpadla doporu ujeme vym nit t sn ní. Výrobce dodává pro tyto ú ely kompletní sadu. Pokud odpojíte konektor napájecího kabelu, vy ist te kolíky p ípojky (ve statoru) a dutinky konektoru (na kabelu) p ed op tovným spojením nejlépe pouitím suchého stla eného vzduchu. erpaná kapalina m e být zpo átku krátce zne it na lubrikanty z nových t snicích prvk. Jestlie je napájecí kabel pokozen, musí být v odborném servisu vym n n! 4

5 8 Odstra ování závad Závada Pravd podobná p í ina Postup p i odstran ní závady erpadlo se rozb hne a zastaví. erpadlo ne erpá, nebo je pr tok p íli malý. erpadlo se spoutí p íli asto. 9 Max. délky kabelu a) Nesprávné nap tí nebo pokles nap tí. b) Pokozené vinutí motoru, svod v p ívodním kabelu. c) Nadproudová ochrana vypíná. a) Nízké napájecí nap tí. b) Zanesené sací síto. c) Nesprávný sm r otá ení (t ífázový motor). d) Nedostate né mnoství vody nebo p íli nízká úrove hladiny. a) Tlaková diference na tlakovém spína i je p íli malá. b) Plovák nebo elektrody jsou nesprávn nastaveny. c) Tlaková nádoba je p íli malá, je nesprávn natlakovaná nebo je pokozen vak. a) Zkontrolujte nap tí p i rozb hu. Pr ez kabelu m e být malý a pokles nap tí m e být takový, e motor nem e správn fungovat. b) Zkontrolujte odpor mezi fázemi, zkontrolujte izola ní stav erpadla a kabelu. Opravte erpadlo, vym te p ívodní kabel. c) Zkontrolujte nastavení tepelné ochrany a porovnejte je se títkovými hodnotami; P ezkouejte volnost pohybu h ídele. D leité: pokud ochrana vypíná, nepokouejte se opakovan erpadlo spustit. Takovýto vnucený reim m e v krátké dob p eh átím ván po- kodit motor (pokuste se lokalizovat p í inu). a) Zkontrolujte napájecí nap tí. b) erpadlo nechte vy istit a zkontrolovat. c) Zam te dva pracovní vodi e napájecího kabelu (t ífázový motor). d) Zkontrolujte výku hladiny; za provozu musí být minimáln 150 mm nad sacím sítem erpadla. a) Na tlakovém spína i zv tete tlakovou diferenci. b) Upravte nastavení tak, aby doba chodu erpadla byla vyhovující. c) Tlak. nádobu správn natlakujte, zkontrolujte vak. Je-li nádoba malá, p idejte jet jednu, nebo ji vym te za v tí. Model Pr ez jednotlivého vodi e [ mm 2 ] 1 1,5 2,5 IDEA 75 M Max. délka kabelu [ m ] IDEA 100M Výkonové k ivky LIKVIDACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZA ÍZENÍ se ídí zákonem. 185/2001 Sb. o odpadech. Tento symbol ozna uje, e s výrobkem nemá být nakládáno jako s domovním odpadem. Výrobek by m l být p edán na sb rné místo, ur ené pro takováto elektrická za ízení. 5

6 11 Prohláení o shod cz Prohláení o shod DAB Pumps S.p.A, s hlavním sídlem v Mestrino - Padova - Itálie, tímto prohlauje, e následující výrobky ponorná erpadla Idea vyhovují poadavk m následujících evropských sm rnic a p edpis m p eneseným do národních zákon Sm rnici o nízkém nap tí 2006/95/EEC ve zn ní pozd jích úprav Sm rnici o elektromagnetické kompatibilit 2004/108/CE ve zn ní pozd jích úprav a následujícím technickým normám EN , EN EN , EN Mestrino,
