1 MONTÁŽNÍ TECHNIKA MONTÁŽNÍ TECHNIKA pr všechny druhy ftvltalických systémů Srtiment 4/014 4 prfily nabízející širké využití Praktické nerezvé držáky Zkušensti z více jak desetileté praxe

2 HLINÍKOVÉ PROFILY HLINÍKOVÉ PROFILY Al prfil "FT" - vhdný pr fasády i trapézvé střechy Otvry pr uchycení lze snadn vyvrtat dle ptřeby díky pmcné drážce. Maximální rzteč uchycení na střeše: 1150 mm. Prfil ddáváme standardně v délce 6 m. Rzměr: 50 x 18,5 mm Al prfily ve standardních délkách: 6000 mm, bj. č.: C mm, bj. č.: C Al prfil "lehký" - vhdný pr rdinné dmy Rzteč mezi pdprami: 1770 mm pr nižší zatížení - zatížení sněhem blast I. (vítr 100 km/h, sníh d 750 N/m ) 1300 mm pr vyšší zatížení - zatížení sněhem blast III. (vítr 130 km/h, sníh d 1500 N/m ) Rzměr: 40 x 40 mm Al prfily ve standardních délkách: 6180 mm, bj. č.: C mm, bj. č.: C mm, bj. č.: C mm, bj. č.: C Al prfil "střední" Rzteč mezi pdprami: 100 mm pr nižší zatížení - zatížení sněhem blast I. (vítr 100 km/h, sníh d 750 N/m ) 1700 mm pr vyšší zatížení - zatížení sněhem blast III. (vítr 130 km/h, sníh d 1500 N/m ) Rzměr: 40 x 40 mm Al prfily ve standardních délkách: 6180 mm, bj. č.: C mm, bj. č.: C mm, bj. č.: C mm, bj. č.: C Al prfil "těžký" Rzteč mezi pdprami: 800 mm pr nižší zatížení - zatížení sněhem blast I. (vítr 100 km/h, sníh d 1000 N/m ) 500 mm pr vyšší zatížení - zatížení sněhem blast III. (vítr 130 km/h, sníh d 000 N/m ) Prfil ddáváme standardně v délce 6 m. Rzměr: 50 x 70 mm Obj. č.: C w w w. g b c - m n t a z e. c z

3 NÁVRHY POUŽITÍ PROFILŮ Návrh pužití prfilu "FT" - fasáda Návrh pužití prfilu "FT" - trapéz Legenda: 1. Al prfil "FT". Těsnící páska EPDM 3. Šrub M10 4. Pdlžka 10.5/30 5. EPDM guma pd pdlžku 6. Matice M10 s límcem Návrh pužití těžkéh prfilu 1 Inbus M8 7 Inbus M6 6 Čtyřhranná matice M6 Čtyřhranná matice M Šrub vratvý M8 Šrub natáčecí M10 4 Šrub natáčecí M10 Legenda: 1. Al prfil těžký. Kabelvý žlab 3. Al spjka 4. Al křížvá spjka 5. Matice M10 6. Šrub natáčecí M10 7. Inbus M6 8. Matice M6 čtyřhranná 3

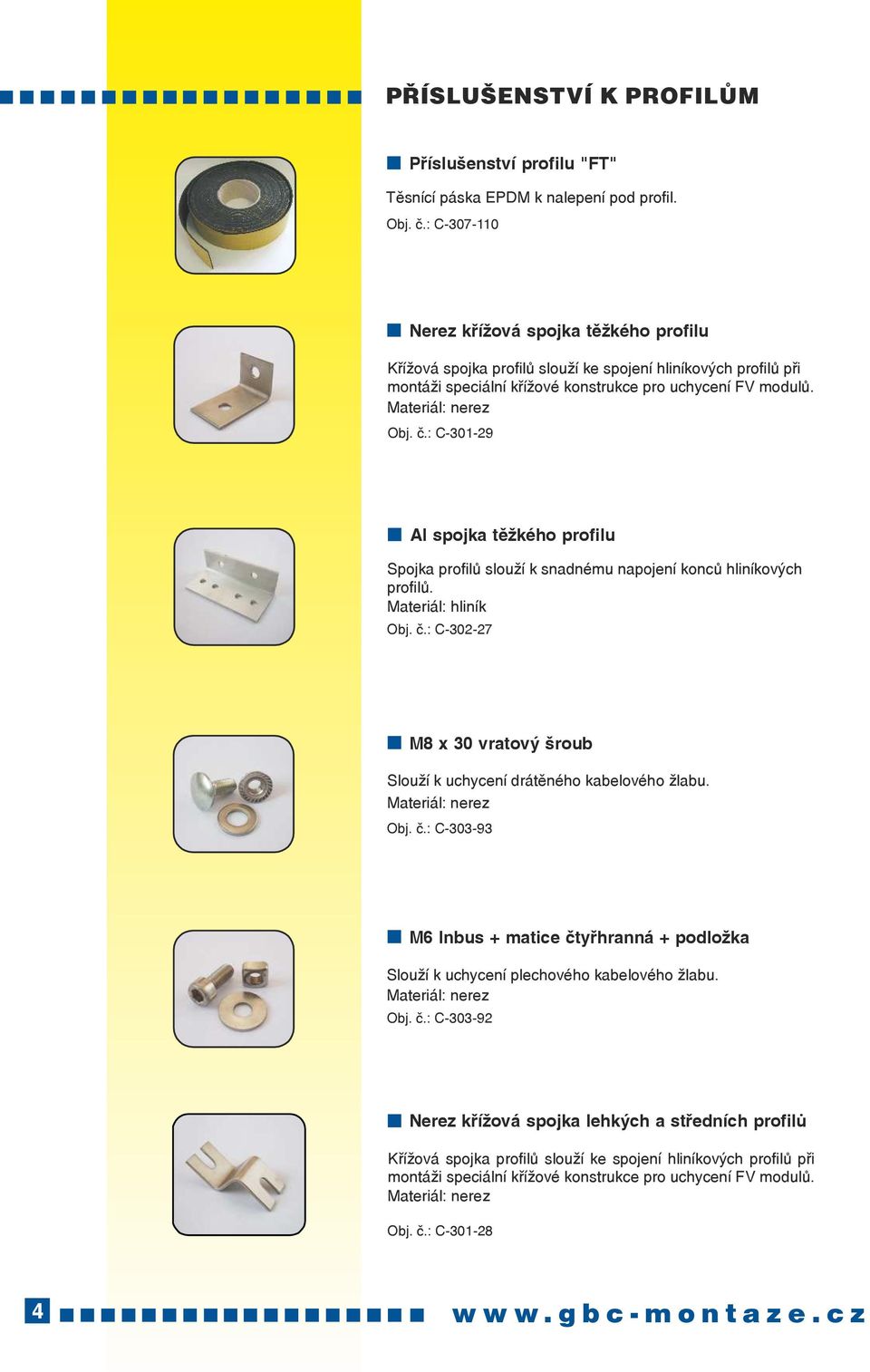

4 PŘÍSLUŠENSTVÍ K PROFILŮM Příslušenství prfilu "FT" Těsnící páska EPDM k nalepení pd prfil. Obj. č.: C Nerez křížvá spjka těžkéh prfilu Křížvá spjka prfilů služí ke spjení hliníkvých prfilů při mntáži speciální křížvé knstrukce pr uchycení FV mdulů. Obj. č.: C Al spjka těžkéh prfilu Spjka prfilů služí k snadnému napjení knců hliníkvých prfilů. Materiál: hliník Obj. č.: C-30-7 M8 x 30 vratvý šrub Služí k uchycení drátěnéh kabelvéh žlabu. Obj. č.: C M6 Inbus + matice čtyřhranná + pdlžka Služí k uchycení plechvéh kabelvéh žlabu. Obj. č.: C Nerez křížvá spjka lehkých a středních prfilů Křížvá spjka prfilů služí ke spjení hliníkvých prfilů při mntáži speciální křížvé knstrukce pr uchycení FV mdulů. Obj. č.: C w w w. g b c - m n t a z e. c z

5 PŘÍSLUŠENSTVÍ Al spjka lehkých a středních prfilů Spjka služí ke snadnému spjení knců hliníkvých prfilů. Materiál: hliník Obj. č.: C-30-6 Al příchytka krajní Hliníkvá příchytka krajní se liší pdle druhu připevňvanéh FV mdulu. Při vlbě krajní hliníkvé příchytky je nutn vybírat pdle výšky rámu ftvltickéh mdulu. Materiál: hliník Obj. č.: C-304- výška 35 mm barva stříbrná Obj. č.: C-30-8 výška 38 mm barva stříbrná Obj. č.: C výška 40 mm barva stříbrná Obj. č.: C-30-4 výška 40 mm barva černá Obj. č.: C výška 45 mm barva stříbrná Obj. č.: C výška 50 mm barva stříbrná Al příchytka středvá - univerzální Hliníkvá příchytka středvá je univerzální pr všechny druhy rámvaných FV mdulů. Materiál: hliník Obj. č.: C Obj. č.: C-30-1 barva stříbrná barva černá Al vyrvnávací pdlžka - univerzální Služí k vyrvnávání výškvých nervnstí. Materiál: hliník tl. 3 mm Obj. č.: C Pjistka prti krádeži Jedná se kuličku, která se zasune d šestihranné drážky v hlavě inbusvéh šrubu. Obj. č.: C

6 STŘEŠNÍ DRŽÁKY T - série V našem srtimentu jsu i speciální držáky pr taškvé střešní krytiny. Tyt držáky se již v praxi svědčily při instalaci ftvltaických systémů na rdinných dmech Legenda: 1. Šrub natáčecí M10. Matice M10 s límcem 3. Vrut 8 x Pdlžka 8.4/16 Vlba typu dle tašky: 1/ Změřte výšku krv /kntra lať/ - hrana tašky. / Změřte překrytí tašek. 3/ Zvlená výška držáku má být -4 mm větší než naměřená hdnta výšky. 4/ Délku držáku vlte cca 15 a více mm větší než změřené překrytí tašek. 5/ Z naší nabídky si vyberte dpvídající typ pr Vaši tašku. 6/ Jestliže v nabídce nenajdete dpvídající držák, pak Vám dle Vámi změřených údajů /výška x délka/ vyrbíme držák na míru. Jedná se krytinu: Standardní taška pálená, betnvá (např. KM Beta) Obj. čísl materiál výška latě rzměr (v x d) C žárvý zinek 30 mm 44 x 10 mm C žárvý zinek 40 mm 54 x 10 mm Stavitelné vrchní uchycení C žárvý zinek 30 mm 44 x 10 mm C žárvý zinek 40 mm 54 x 10 mm 6 w w w. g b c - m n t a z e. c z

7 STŘEŠNÍ DRŽÁKY T - série Držák T43 (např. Tndach Brněnka) Materiál: žárvý zinek Rzměr (výška x délka): 68 x 96 mm Obj. č.: C Držák T44 (např. KMB Hdnka) Materiál: žárvý zinek Rzměr (výška x délka): 45,5 x 118 mm Obj. č.: C Držák T45 (např. Šlapanice Varia 14) Materiál: žárvý zinek Rzměr (výška x délka): 60 x 130 mm Obj. č.: C Držák T46 (např. Tndach 1) Materiál: žárvý zinek Rzměr (výška x délka): 74 x 110 mm Obj. č.: C Držák T47 (např. Taška Esvka) Materiál: žárvý zinek Rzměr (výška x délka): 56 x 10 mm Obj. č.: C Držák T48 (např. Mediterran Rund) Materiál: žárvý zinek Rzměr (výška x délka): 50 x 140 mm Obj. č.: C Držák na míru Držák dle pžadavku / výkresu zákazníka Materiál: žárvý zinek Rzměr : na přání Obj. č.: C Obj. č.: C d 100 ks nad 100 ks 7

8 STŘEŠNÍ DRŽÁKY - NEREZ Střešní držáky služí ke snadnému a bezpečnému uchycení hliníkvých prfilů ke knstrukci střechy. Standardní taška pálená, betnvá (např. KM Beta) Obj. čísl materiál výška latě rzměr (v x d) C nerez 30 mm 47 x 137 mm Stavitelné vrchní uchycení C nerez 30 mm 47 x 137 mm Falcvaný plech typ 1 / typ Obj. č.: C Typ 1 - rvný falc Obj. č.: C Typ - kruhvý falc ( kal. zip) Krytina vlnitá - eternit Držák se ddává kmplet: šrub kmbi 10 x 180 mm, 3 x matice M10 s límcem, Al praprek, EPDM těsnění. Materiál: hliník / nerez Obj. č.: C Taška bbrvka Výška latě - 4 mm Obj. č.: C Šindel typ 1 Obj. č.: C w w w. g b c - m n t a z e. c z

9 STŘEŠNÍ DRŽÁKY Šindel typ Materiál: žárvý zinek Obj. č.: C Krytina plechvá - trapézvá Držák se ddává včetně EPDM těsnění. Materiál: žárvý zinek Obj. č.: C Nýtmatice M10 Alternativní způsb mntáže držáků na plech bez nutnsti přístupu zevnitř. Délka: 1 mm Průměr: 1,9 mm Tlušťka plechu a nsníku: 1,5 4,5 mm Obj. č.: C Šrub d nýtmatice M10 x 35, šestihran Obj. č.: C Příklad pužití na taškvé střeše 9

10 CONSOLE PRO PLOCHÉ STŘECHY CnSle pr vdrvné střechy Pužití pr FV mduly s výknem až 305 Wp. CnSle je vyrbena ze 100% recyklvatelnéh plyetylénu (HDPE) nebsahujícíh chlr. CnSle váží pdle typu 5-8 kg a p celém bvdu je patřena mntážním krajem. Dba energetické návratnsti je kratší než jeden rk. Úhel sklnu FV mdulů: 5 (resp. 15 u CnSle+) (pdrbnsti - vlastní technický list) Vlba typu dle mdulu Technická data A B C E D Zmìøte vzdálenst mntážních tvrù na zadní stranì mdulu. d Vzdálenst tvrů "d" mm mm mm mm mm mm mm mm mm CnSle 4.1 CnSle 4. CnSle Rzmìr A u knzly CnSle má pøibližnì dpvídat délce mdulu. Pøeènívající mduly vyžadují vyšší hdnty zátìže z dùvdu vìtší plchy vystavené vìtru. Vždy zvlte CnSle, u které plcha mdulu pkud mžn pøíliš nepøeènívá (maximální pøesah délky A na každé stranì 1 cm). 5. CnSle 6. CnSle + Hlavní rzměr (cm) vnější (cm) A B C D E A dna v prům. E dna Tabulka zátěže (v kg) Výška budvy d 8 metrů d 1 metrů d 16 metrů vnitřní vnější vnitřní vnější vnitřní vnější CnSle 4.1 CnSle 4. CnSle 5. CnSle 6. CnSle CnSle 4.1 CnSle 4. CnSle 5. CnSle 6. CnSle Obj. č.: C CnSle 4.1 Obj. č.: C CnSle 6. Obj. č.: C CnSle 4. Obj. č.: C CnSle 5. Obj. č.: C CnSle+ Obj. č.: C Streamliner+ 10 w w w. g b c - m n t a z e. c z

11 SPOJOVACÍ MATERIÁL Šrub natáčecí spjení držáku s Al prfilem. Obj. čísl Typ C M10 x 5 C M10 x 50 Inbus Pužívá se ke spjení příchytek mdulů k Al prfilu. Obj. čísl Typ inbusu Pužití pr mdul C M8 x 5 výška 35 mm C M8 x 30 výška 40 mm C M8 x 35 výška 45 mm C M8 x 40 výška 50 mm Matice Obj. čísl Typ Pužití na C M10 s límcem šruby C M8 čtyřhranná inbus Šrub Obj. čísl Typ Specifikace C M10 x 140 šestihran C M10 x 160 šestihran C M10 x 180 šestihran Vrut Obj. čísl Typ Specifikace C x 80 šestihran C x 10 šestihran C x 80 šestihran C x 10 šestihran C x 160 šestihran Ostatní Obj. čísl Typ Specifikace C pdlžka 8.4/16 pdlžka pd vrut C pdlžka 10.5/30 C EPDM guma pd pdlžku 10.5/30 C guma pd CnSle recyklát x 1.50 x 6 mm 11

12 POMŮCKA PRO VÝBĚR MONTÁŽNÍHO PŘÍSLUŠENSTVÍ Tabulka kmpnentů sestav Typ FV mdulu Výška rámu Příchytka krajní Příchytka středvá Šrub inbus Matice čtyřhranná SUNTECH Ad SUNTECH Wd 35 mm 35 mm C-304- uni C M8x5 C M8 C SUNTECH Vd 50 mm 50 mm C uni C M8x40 C M8 C KANEKA BenQ 40 mm 40 mm elx. čená C-30-4 uni elx. černá C-30-1 M8x30 C M8 C ReneSla TNS LDK 40 mm 40 mm C uni C M8x30 C M8 C TIANWEI 45 mm 45 mm C uni C M8x35 C M8 C V případě dtazů na mntážní techniku nás kntaktujte: GBC Mntáže s.r.., U panelárny 10, Olmuc tel.: , , fax: inf@gbc-mntaze.cz
