1 Software pro správu barev Palette Master Návod k použití

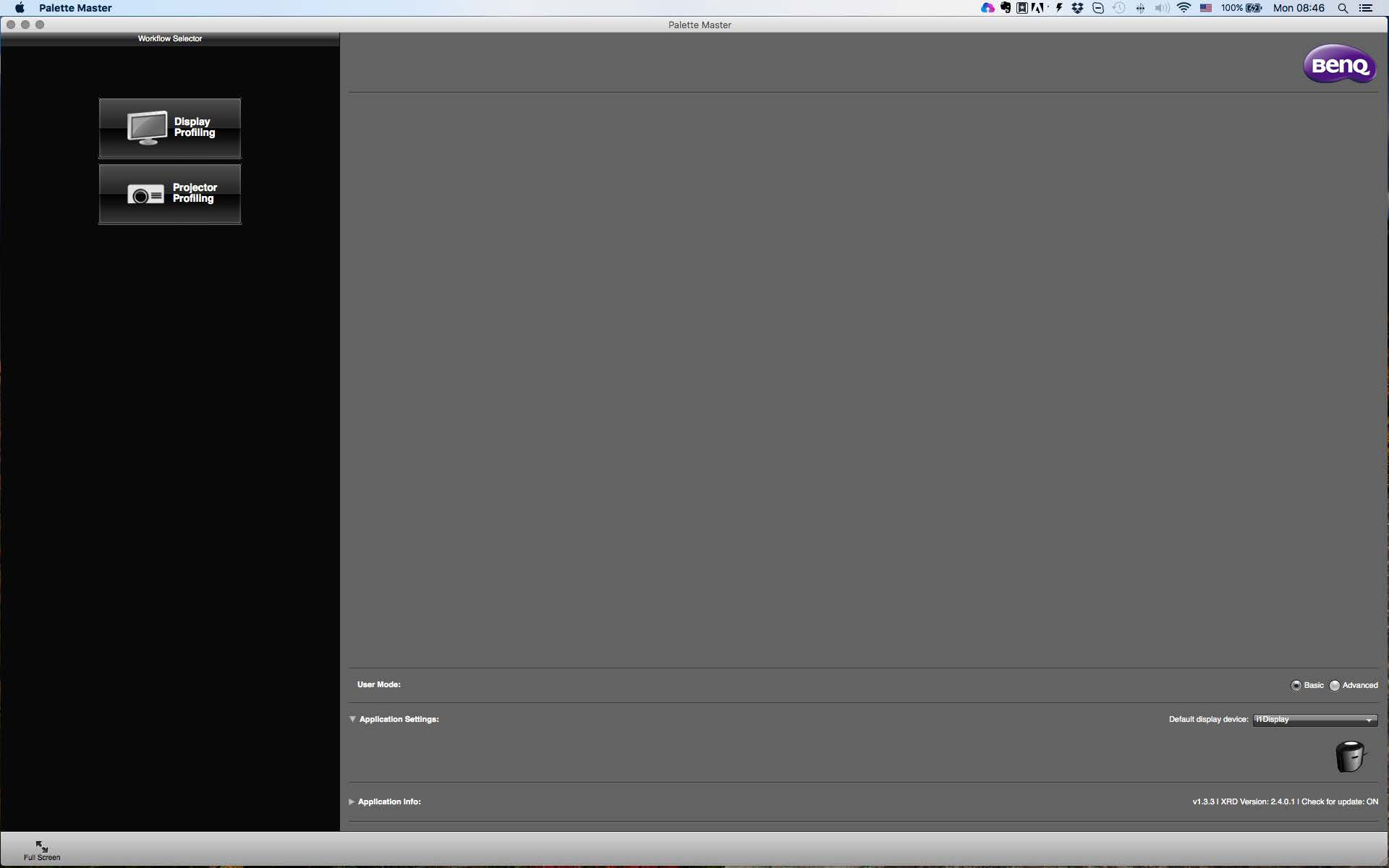

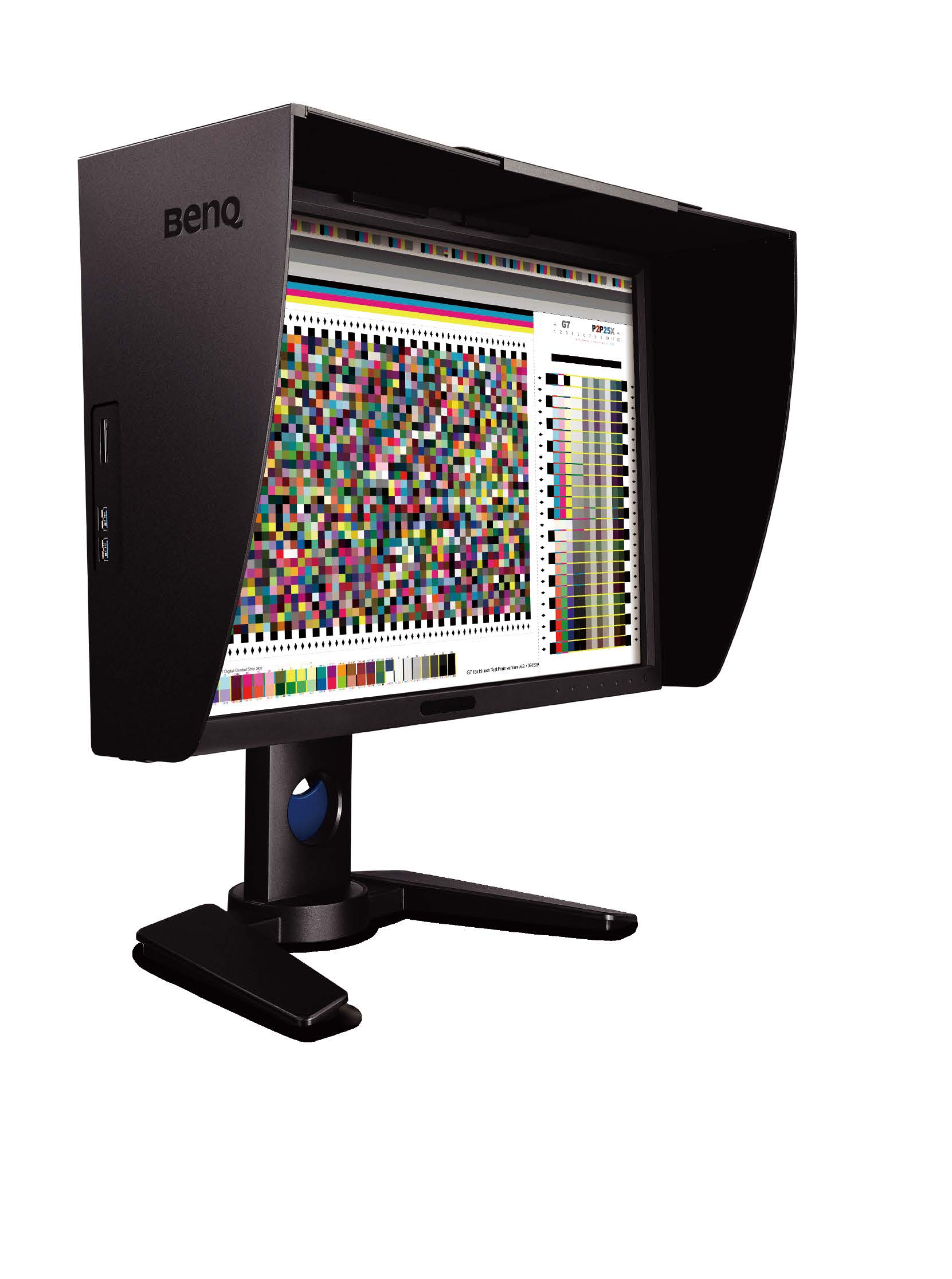

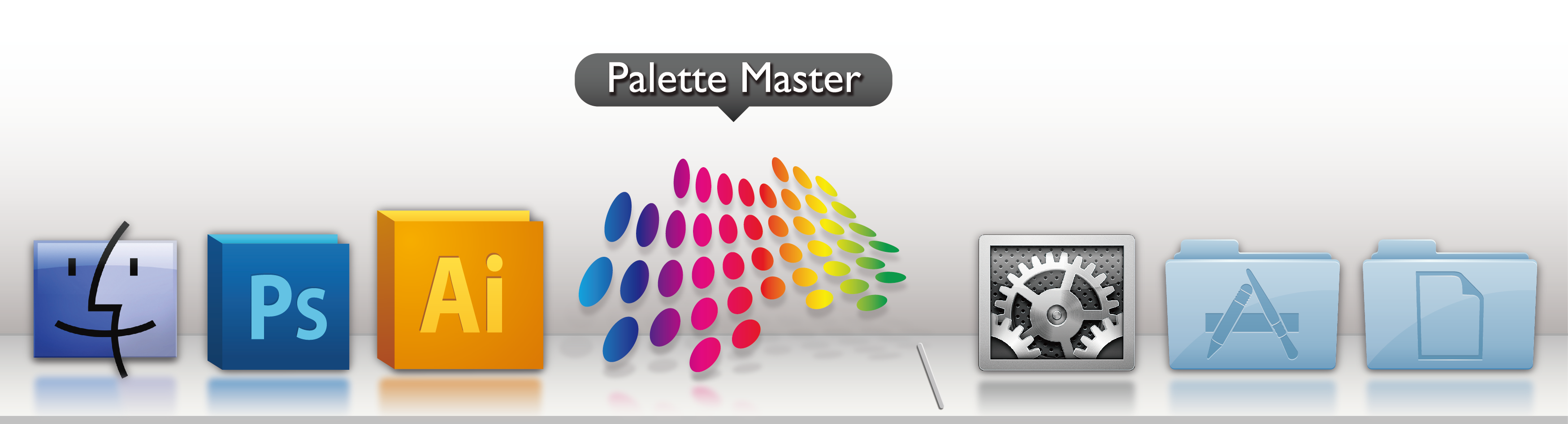

2 01 Speciální software pro kalibraci Software Palette Master, který byl vyvinut ve spolupráci s předními odborníky na kalibraci barev X-Rite, zjednodušuje kalibraci a spolehlivě vytváří přesné barevné výsledky. Software Palette Master lze používat k odladění systému zpracování barev v monitorech a plně podporuje kolorimetr X-Rite. Poskytnutím spolehlivé kalibrace během několika minut software Palette Master také pomáhá zajistit spolehlivé výsledky, které naplní a dokonce předčí vaše očekávání. POZNÁMKA: Ilustrace jsou pouze orientační. Závisí na zakoupeném modelu. I. Spuštění softwaru Palette Master Pro operační systém Windows Pro operační systém Mac Dvakrát klikněte na ikonu Dvakrát klikněte na ikonu v doku Zkontrolujte, zda je kabel USB připojený k monitoru i k počítači. Zkontrolujte, zda je kolorimetr připojený k portu USB monitoru. PŘIPOJENÍ KOLORIMETRU USB PC IN USB Spuštění softwaru Palette Master

3 02 II. V režimu Základní i Klikněte na položku Display Profiling (Profil zobrazení) pro zahájení procesu kalibrace. Nejprve vyberte monitor BenQ, který chcete kalibrovat, a potom vyberte požadovanou Preset (Předvolbu). Pouze zkušení uživatelé: Přizpůsobit lze položky RGB Primaries (Primární položky RGB) o (x,y) nebo (u,v ), a podle potřeby upravit úrovně Luminance (Svítivost), White Point (Bílý bod) a Gamma. Po dokončení pokračujte kliknutím na položku Next (Další). V režimu Základní

4 03 II. V režimu Základní ii Vyberte cíl Calibration 1 (Kalibrace 1) nebo Calibration 2 (Kalibrace 2) pro uložení výsledku kalibrace do monitoru a potom klikněte na položku Start Measurement (Zahájit měření) pro kalibraci monitoru. Před kalibrací nakloňte monitor nahoru, abyste měli jistotu, že kolorimetr k monitoru přilne. KALIBRACE Krok 1 Krok 2 V režimu Základní

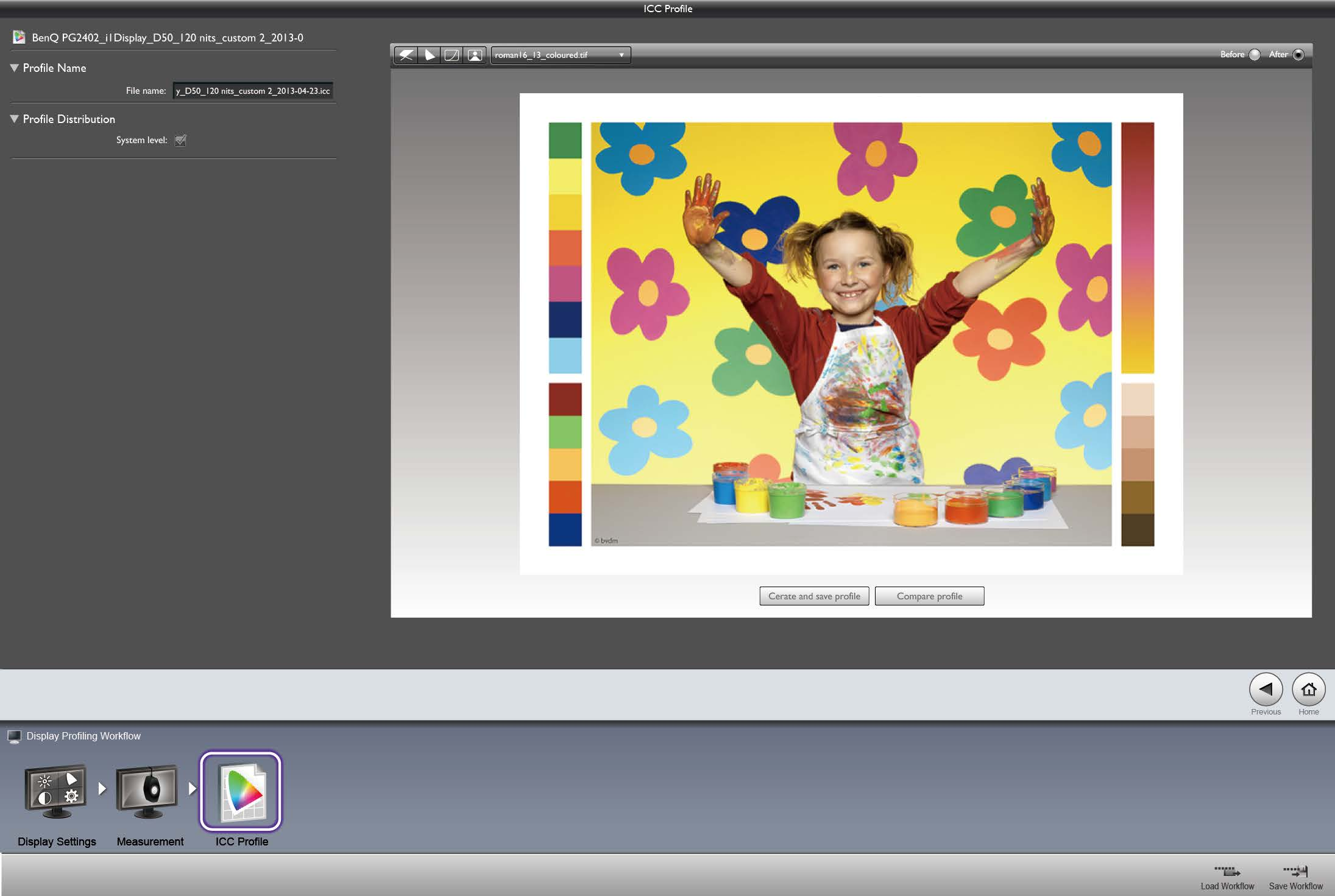

5 04 Po dokončení kalibrace se zobrazí tato obrazovka. Kliknutím na položku Next (Další) uložíte výsledky kalibrace. Dva kroky k uložení profilu ICC: 1. Zadejte název pro vytvoření a uložení profilu ICC do počítače. 2. Klikněte na tlačítko pro zahájení budování profilu ICC. V režimu Základní

6 05 II. V režimu Základní ii Po uložení souboru ICC můžete pomocí funkce Compare profile (Srovnat profil) zkontrolovat efekt po a před. V režimu Základní

7 06 III. V režimu Pokročilý i Klikněte na položku Profiling (Profil). Vyberte požadované položky RGB Primaries (Primární položky RGB) a Luminance (Svítivost). Pouze zkušení uživatelé: Přizpůsobit lze položky RGB Primaries (Primární položky RGB) o (x,y) nebo (u,v ), a upravit Luminance (Svítivost) změřením prostředí pro přesnější údaj. A pokud zvolíte vlastní RGB Primaries (Primární položky RGB), můžete také upravit úrovně White Point (Bílý bod) a Gamma. Po dokončení pokračujte kliknutím na položku Next (Další). V režimu Pokročilý

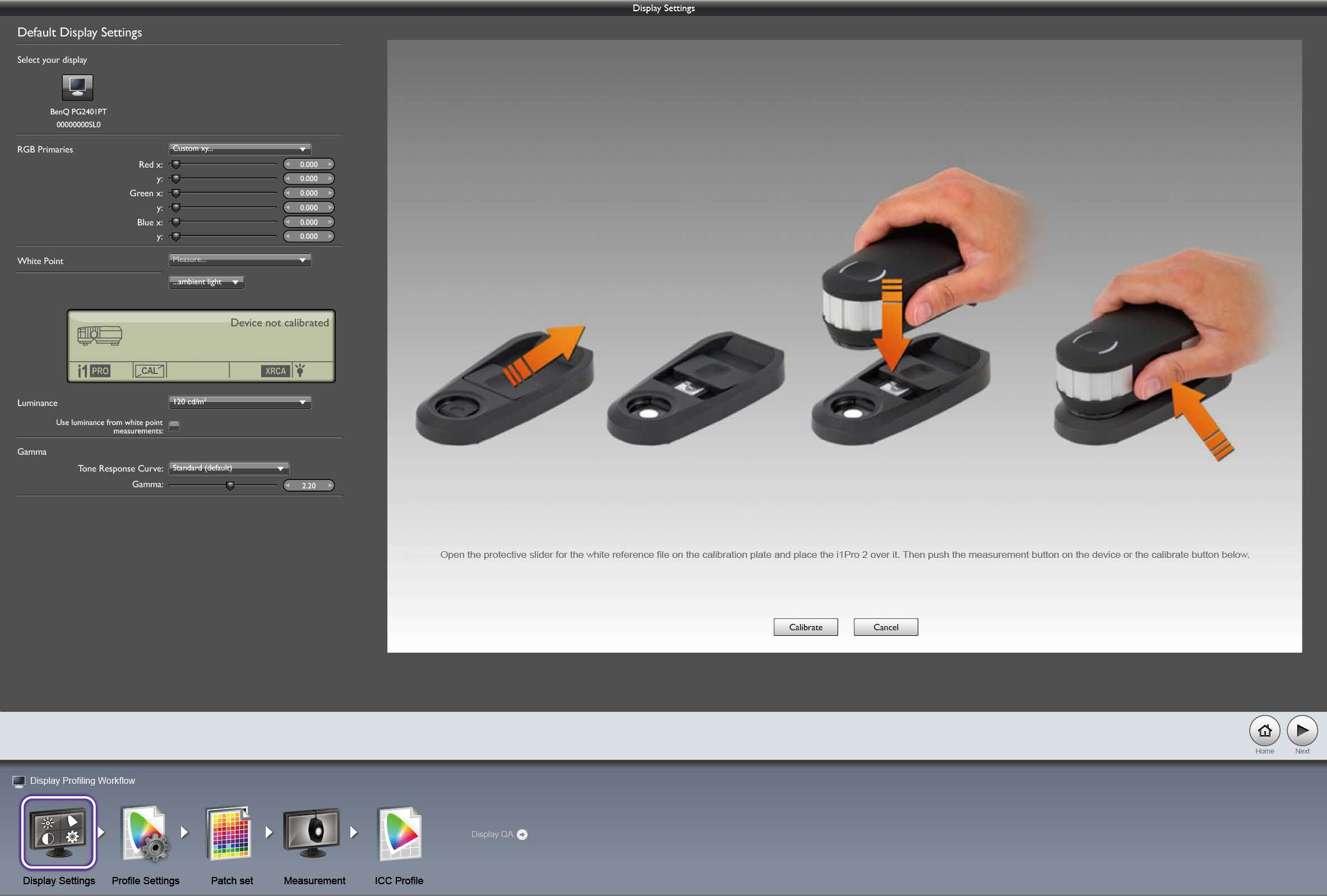

8 07 Zde používáme i1 pro jako ukázku toho, jak upravit Luminance (Svítivost) změřením prostředí: 1. Klikněte na položku Calibrate (Kalibrovat). 4. Klikněte na položku Measure (Měřit). 2. Postupujte podle diagramu na obrazovce. 5. Postupujte podle diagramu na obrazovce. 3. Počkejte, až se kalibrace dokončí. 6. Počkejte, až se měření dokončí. Klikněte na položku Save As (Uložit jako) pro uložení výsledků měření. Uložená data lze použít později. V režimu Pokročilý

9 08 Pojmenujte soubor měření. Klepněte na tlačítko OK. Klikněte na položku Use luminance from white point measurements (Použít svítivost z měření bílého bodu). Klikněte na položku Next (Další). V režimu Pokročilý

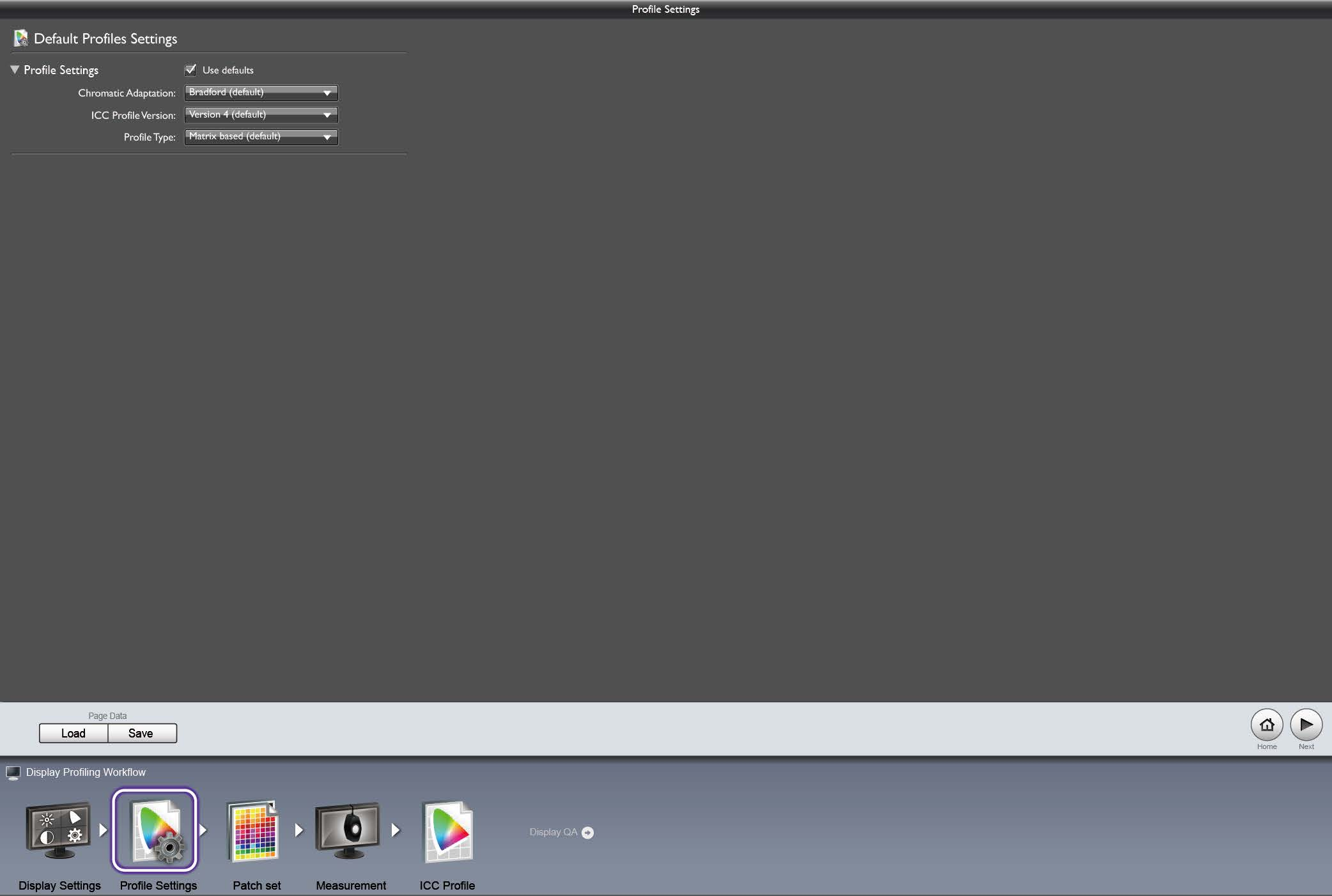

10 09 III. V režimu Pokročilý ii Můžete změnit typ profilu ICC, který chcete používat, ale doporučujeme výchozí nastavení (ICC V4). 1. Vyberte možnost Patch set (Sada oprav). 2. Nastavte možnost Patch set size (Velikost sady oprav) podle svých požadavků. 3. Větší sada obvykle zajistí větší přesnost, ale měření trvá déle. 4. Můžete přidat specifické cíle Pantone, aby výsledky kalibrace byly pro váš projekt přesné. 5. Po zavedení nastavení klikněte na položku Next (Další). V režimu Pokročilý

11 10 Vyberte cíl Calibration 1 (Kalibrace 1) nebo Calibration 2 (Kalibrace 2) pro uložení výsledku kalibrace do monitoru a potom klikněte na položku Start Measurement (Zahájit měření) pro kalibraci monitoru. Před kalibrací nakloňte monitor nahoru, abyste měli jistotu, že kolorimetr k monitoru přilne. KALIBRACE Krok 1 Krok 2 V režimu Pokročilý

12 11 III. V režimu Pokročilý ii Po dokončení kalibrace se zobrazí tato obrazovka. Kliknutím na položku Next (Další) uložíte výsledky kalibrace. 1 2 Dva kroky k uložení profilu ICC: 1. Zadejte název pro vytvoření a uložení profilu ICC do počítače. 2. Klikněte na tlačítko pro zahájení budování profilu ICC. V režimu Pokročilý

13 12 Po uložení souboru ICC můžete pomocí funkce Compare profile (Srovnat profil) zkontrolovat efekt po a před. V režimu Pokročilý

14 13 IV. Zpráva o kvalitě Klikněte na položku Quality (Kvalita). Vyberte si z řady předdefinovaných standardů a použijte je jako cíle ke kontrole vašeho monitoru. Klikněte na položku Next (Další) a Start Measurement (Zahájit měření). Zpráva o kvalitě

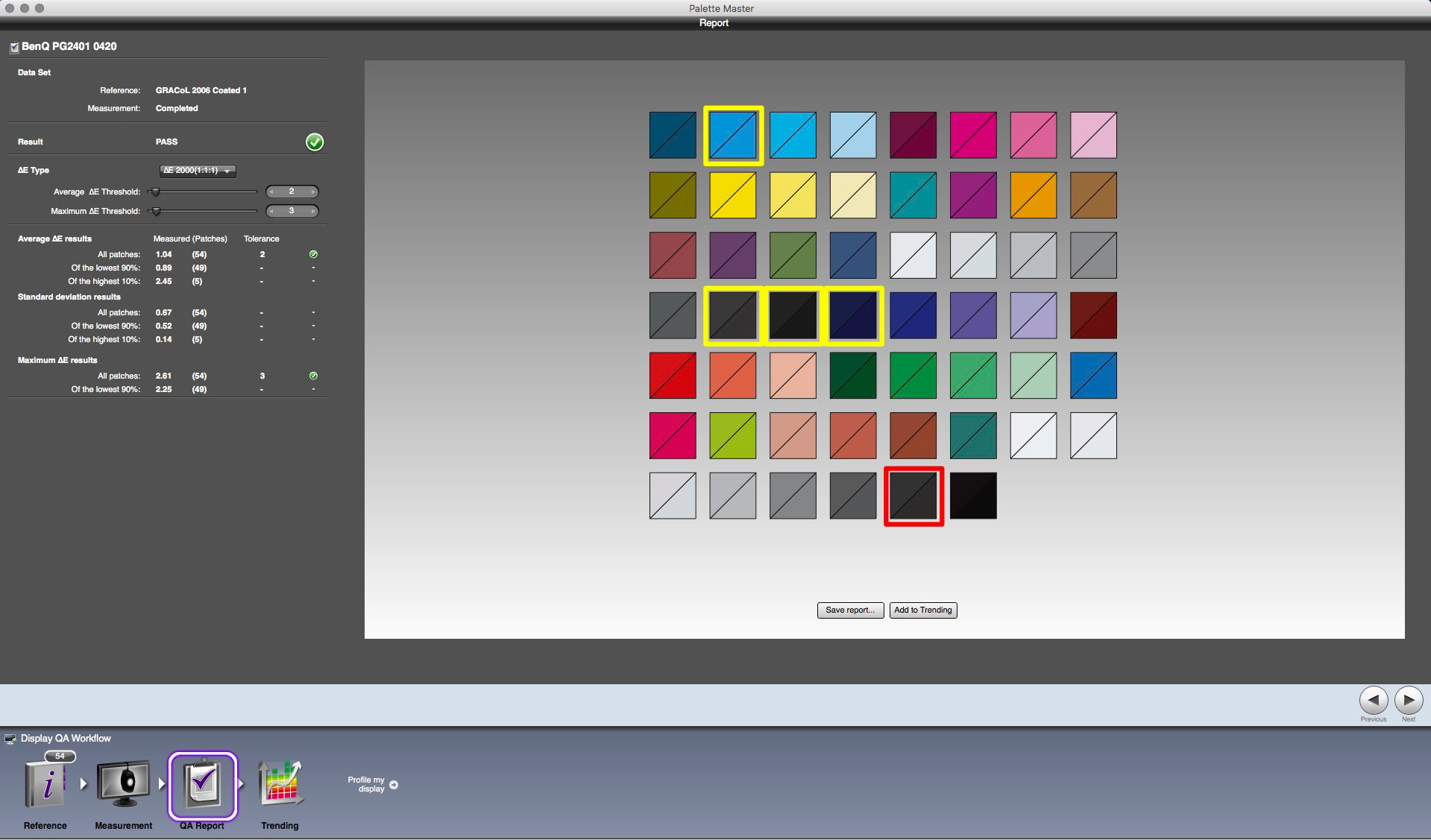

15 14 Po provedení měření tato zpráva zobrazí, zda váš monitor prošel a uvede Delta E pro každou standardní barvu. Podle potřeby lze zvolit Delta E 1976 nebo Zpráva o kvalitě

16 15 V. Uniformita Klikněte na položku Uniformity (Uniformita). Použít lze výchozí cíl měření 3x3 nebo přesnější cíl 5x5. Klikněte na položku Next (Další) a Start Measurement (Zahájit měření). Uniformita

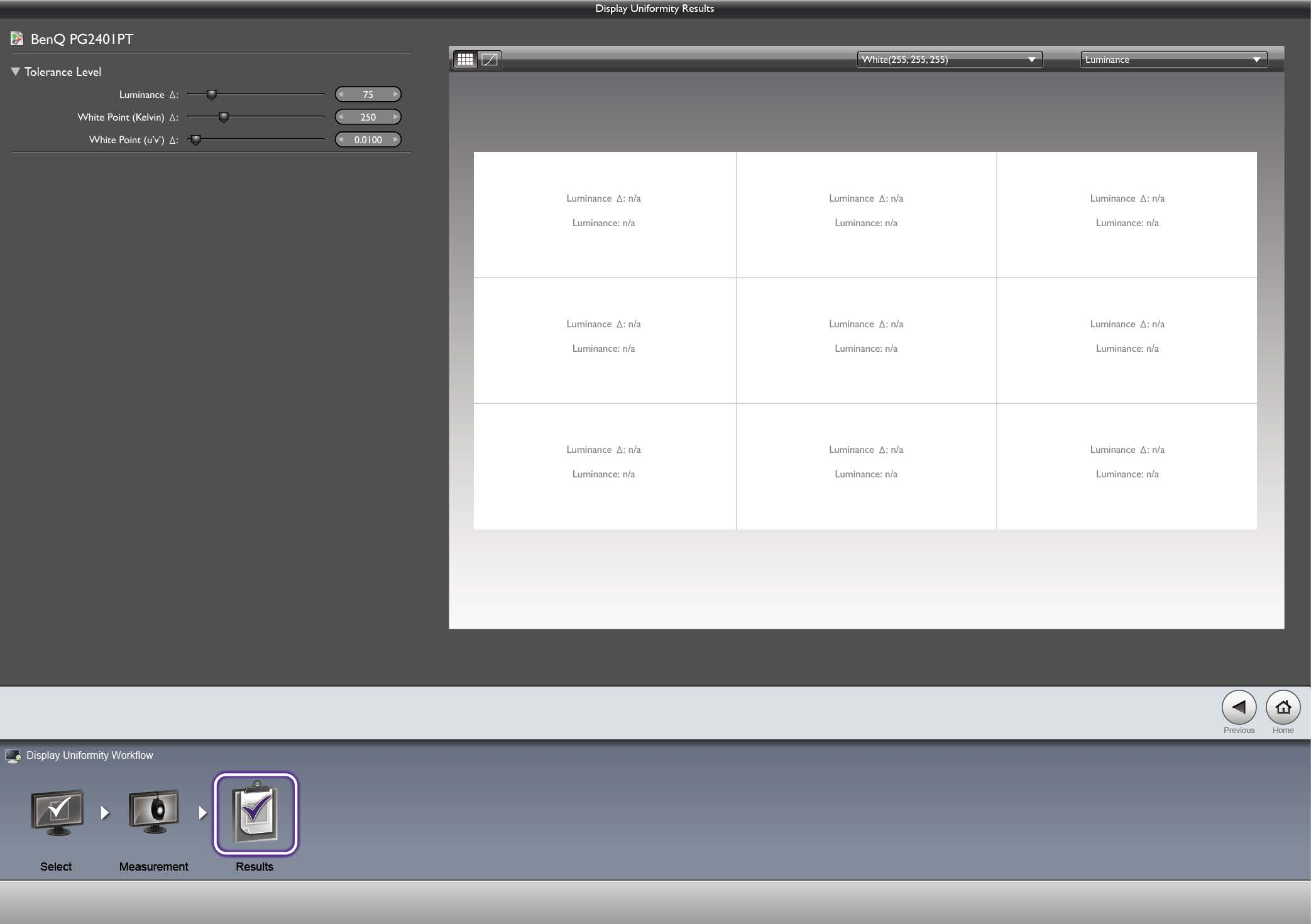

17 16 Změňte úrovně šedé 63/128/255 pro další kontrolu podle svých potřeb. Uniformita

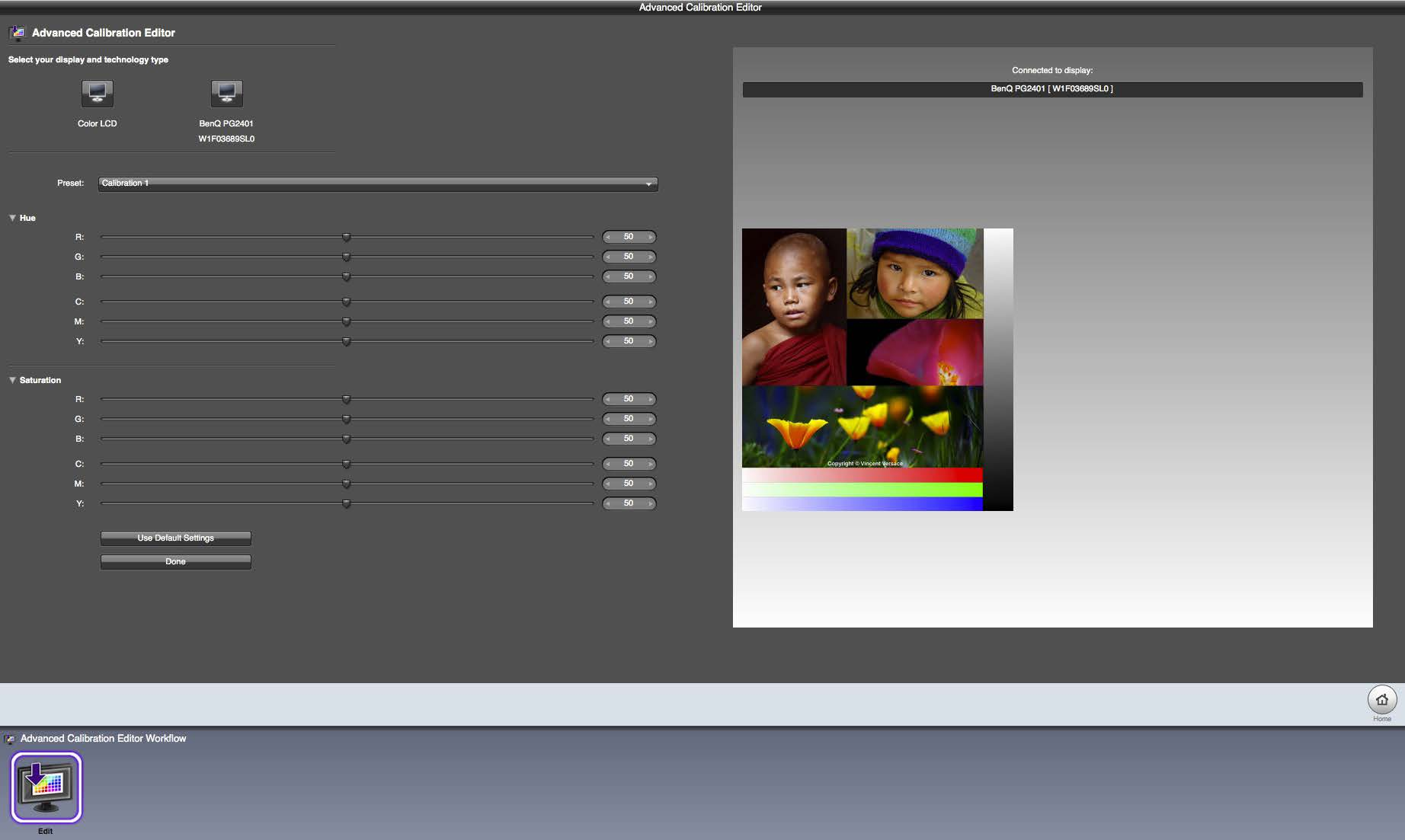

18 17 VI. Editor pro pokročilou kalibraci Tuto funkci lze používat, když chcete odladit odstín nebo sytost některé z barev. Klikněte na položku Advanced Calibration Editor (Editor pro pokročilou kalibraci). Vyberte si monitor BenQ a to, který režim kalibrace chcete ladit, a software potom načte příslušné informace o barvách. Editor pro pokročilou kalibraci

19 18 Po odladění odstínu a sytosti klikněte na položku Done (Hotovo) pro uložení výsledku. Editor pro pokročilou kalibraci

20 19 VII. Načíst kalibraci Tato funkce může načíst profil kalibrace provedený dříve do monitoru pro ušetření času na opětovné kalibraci. POZNÁMKA: Provedení barev se může v daném profilu lišit, když se změní stav monitoru. Klikněte na položku Load Calibration (Načíst kalibraci). Vyberte si monitor BenQ a režim kalibrace a také profil kalibrace, který chcete použít, a software potom načte příslušné informace o barvách. Po potvrzení klikněte na položku Load Calibration (Načíst kalibraci) pro načtení profilu. Načíst kalibraci

21 20 Při načítání profilu kalibrace může monitor někdy bliknout. Po dokončení software zobrazí zprávu. VIII. Systémové požadavky Operační systém PC Windows 7 (32bitová nebo 64bitová verze) nebo vyšší Mac OS X nebo vyšší Hardware Nejméně 2 porty USB Intel Core 2 Duo nebo AMD Athlon 64 X2 nebo lepší procesor 2 GB volného místa na disku Grafická karta musí podporovat nejméně 16,7 milionů zobrazovaných barev. Minimální rozlišení 1024 x 768 IX. Podporované kolorimetry Výrobce X-Rite Model i1 Pro, i1 Pro2, i1 Display Pro Načíst kalibraci, systémové požadavky a podporované kolorimetry

22 2016 BenQ Corporation. Všechna práva vyhrazena. DN: Palette-M-V1
