X-Sign Basic Uživatelská příručka

Transkript

1 X-Sign Basic Uživatelská příručka

2 Copyright Copyright 2015, BenQ Corporation. Všechna práva vyhrazena. Žádná část této publikace nesmí být reprodukována, přenášena, přepisována, ukládána do systému pro opětovné zpřístupnění, nebo překládána do jakéhokoli jazyka nebo počítačového jazyka, v jakékoli formě nebo jakýmkoli způsobem, elektronickým, mechanickým, magnetickým, optickým, chemickým, ručním nebo jakkoli jinak, bez předchozího písemného souhlasu společnosti BenQ Corporation. Všechna další loga, produkty nebo názvy firem uvedené v této příručce mohou být registrované ochranné známky nebo autorská práva příslušných firem a používají se pouze pro informaci. Prohlášení Společnost BenQ Corporation neposkytuje žádné záruky, ať už vyjádřené nebo implikované, s ohledem na obsah zde uvedených informací, a specificky se zříká jakýchkoli záruk, obchodovatelnosti nebo vhodnosti pro určitý konkrétní účel. Kromě toho si společnost BenQ Corporation vyhrazuje právo provádět úpravy této publikace, a čas od času provádět změny v jejím obsahu, a to bez povinnosti ze strany společnosti BenQ Corporation upozorňovat jakoukoli osobu na takovéto úpravy nebo změny. Cílem této uživatelské příručky je poskytovat zákazníkům co nejaktuálnější a nejpřesnější informace, a proto může být veškerý obsah čas od času bez předchozího upozornění aktualizován. Nejnovější verzi příručky najdete na stránkách 2

3 Obsah BenQ X-Sign Basic... 4 BenQ X-Sign Designer... 4 Instalace... 4 Spuštění programu... 4 Spuštění nové šablony... 7 Spuštění s připravenými šablonami... 7 Nastavení vlastností scény... 8 Nastavení vlastností regionu... 9 Přidání nastavení textu... 9 Přidání nastavení obrázku Přidání nastavení videa Přidání nastavení času Přidání QR kódu Náhled šablony Generování úlohy BenQ X-Sign Player Instalace Spuštění programu /2/15 3

4 BenQ X-Sign Basic Program BenQ X-Sign Basic byl vytvořen proto, aby uživatelům interaktivních plochých panelů BenQ a digitálních zobrazovacích zařízení pomohl lépe využívat jejich vybavení. Obsahuje BenQ X-Sign Designer pro uspořádání obsahu a rozvrhu a BenQ X-Sign Player pro provádění úloh generovaných uživateli v přehrávači médií pod zobrazovacím zařízením. BenQ X-Sign Designer Tato aplikace je kompatibilní s operačním systémem Windows 7 a Windows 8 společnosti Microsoft. K používání aplikace se doporučuje používat hostitele, který má nejméně 2,7 GHz vícejádrový procesor Intel Core 2 nebo lepší a nejméně 2 GB paměti RAM. Instalace 1. V hostiteli, který chcete využívat pro navrhování úloh, spusťte instalační program, abyste provedli instalační proces programu X-Sign Basic Designer. 2. Pokud chcete změnit výchozí složku pro instalaci programu, klikněte na položku Procházet pro výběr složek. Klepnutím na tlačítko Další začněte s instalací. Spuštění programu Po dokončení instalace můžete program spustit na cestě Start > BenQ > X-Sign Designer > X-Sign Designer. Můžete kliknout na ikonu na ploše. 4 BenQ X-Sign Basic

5 Po spuštění programu byste si měli všimnout jeho okna, které vypadá následovně pracovní plocha Nabídka Položka Popis 1. Soubor Nová Spustí novou šablonu. Otevřít Otevře uloženou šablonu. Rychle spustit Spustí s připravenými šablonami. Uložit Uloží aktuální šablonu. Uložit vše Uloží všechny šablony na pracovní ploše. Náhled šablony Napodobí aktuální šablonu. Importovat šablonu Importuje šablonu někoho jiného. Exportovat šablonu Exportuje aktuální šablonu někomu jinému. Konec Ukončí program. BenQ X-Sign Designer 5

6 2. Upravit Zpět Zruší poslední akci. Znovu Vrátí poslední zrušenou akci. Vyjmout Připne vybraný objekt. Kopírovat Zkopíruje vybraný objekt. Vložit Připojí vybraný objekt. Odstranit Vymaže vybraný objekt. Vybrat vše Vybere všechny objekty aktuální šablony na pracovní ploše. 3. Zobrazit Přiblížit Zvětší aktuální šablonu pro přiblížení. Oddálit Zmenší aktuální šablonu pro celkovou perspektivu. Přizpůsobit oknu Upraví aktuální šablonu tak, aby se vešla do okna programu. Skutečná velikost Upraví aktuální šablonu podle její skutečné velikosti. Zobrazit mřížku Zobrazí mřížku pro snadné měření. Okno vlastností Umožní vylepšení nastavení objektů. Jazyk Změní jazyk displeje. 4. Zarovnat Zarovnání vlevo Zarovná objekty vlevo. Zarovnání vpravo Zarovná objekty vpravo. Vodorovně na střed Zarovná objekty vodorovně doprostřed. Zarovnání nahoru Zarovná objekty nahoru. Zarovnání dolů Zarovná objekty dolů. Svisle na střed Zarovná objekty svisle doprostřed. Vodorovně vyváženě Svisle vyváženě Zarovná objekt do stejného vodorovného prostoru. Zarovná objekt do stejného svislého prostoru. 5. Nápověda O programu Zobrazení aktuální verze programu. Stručna příručka Zobrazení Stručné příručky pro tvorbu. 6 BenQ X-Sign Designer

7 Spuštění nové šablony 1. Klikněte na tlačítko vlevo nahoře v okně programu nebo postupujte podle cesty Soubor > Nová a zobrazí se okno vlastností nové šablony vyobrazené níže. 2. V okně vlastností šablony můžete zvolit rozlišení v rozevíracím seznamu jako pixely šířky a výšky vaší nové šablony. Uveďte název vaší nové šablony, vyberte složku pro její uložení a kliknutím na tlačítko OK začněte šablonu vytvářet. Dostupná rozlišení šablon: Na šířku: 1920x1080, 1920x358, 1920x538 Na výšku: 1080x1920, 358x1920, 538x1920 Volné: jiné Spuštění s připravenými šablonami 1. Klikněte na tlačítko vlevo nahoře v okně programu nebo postupujte podle cesty Soubor > Rychle spustit a zobrazí se okno obsahující různé připravené šablony s různým rozlišením, jak je vyobrazeno níže. BenQ X-Sign Designer 7

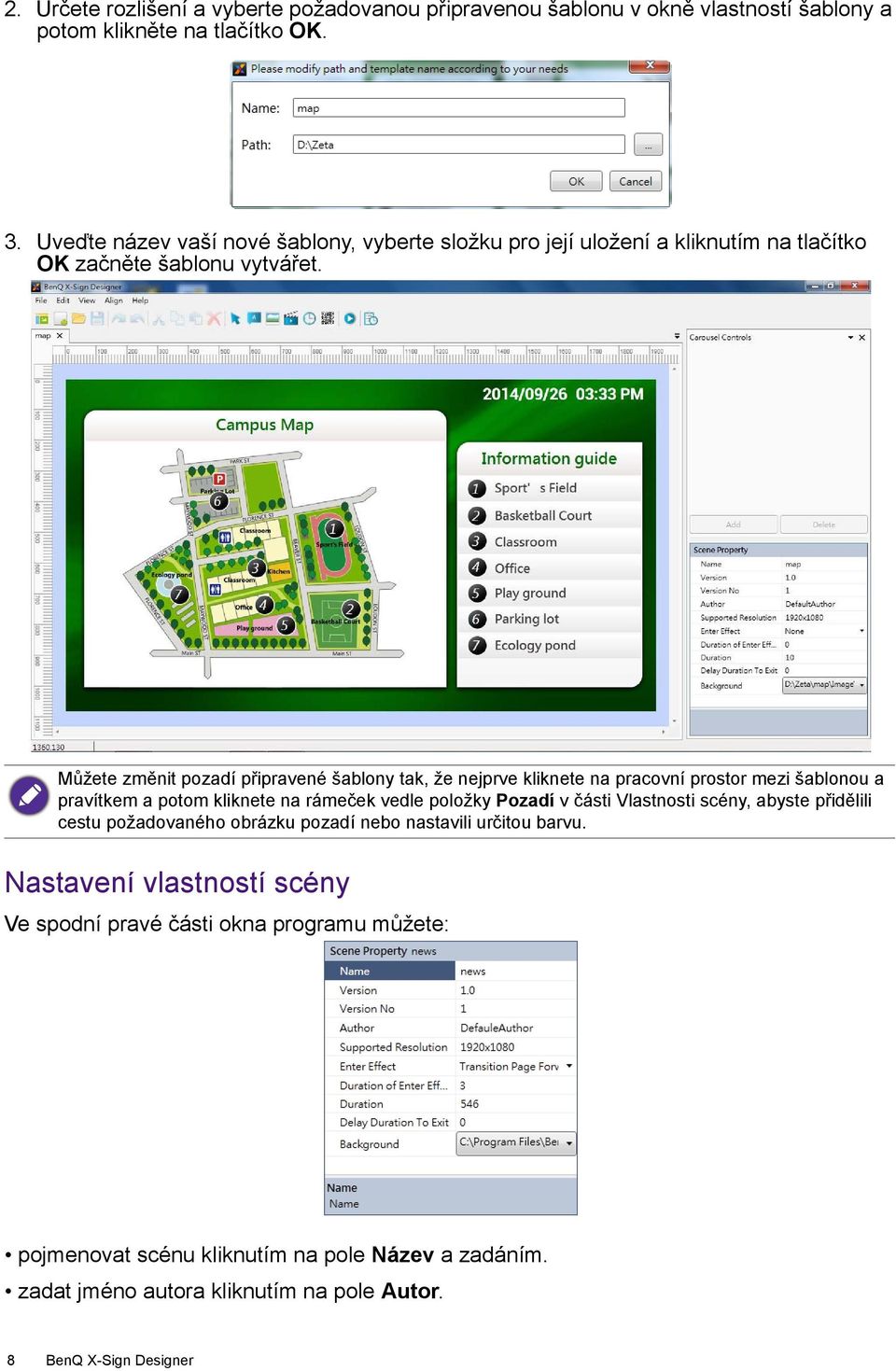

8 2. Určete rozlišení a vyberte požadovanou připravenou šablonu v okně vlastností šablony a potom klikněte na tlačítko OK. 3. Uveďte název vaší nové šablony, vyberte složku pro její uložení a kliknutím na tlačítko OK začněte šablonu vytvářet. Můžete změnit pozadí připravené šablony tak, že nejprve kliknete na pracovní prostor mezi šablonou a pravítkem a potom kliknete na rámeček vedle položky Pozadí v části Vlastnosti scény, abyste přidělili cestu požadovaného obrázku pozadí nebo nastavili určitou barvu. Nastavení vlastností scény Ve spodní pravé části okna programu můžete: pojmenovat scénu kliknutím na pole Název a zadáním. zadat jméno autora kliknutím na pole Autor. 8 BenQ X-Sign Designer

9 vybrat efekt, který chcete zadat, z rozbalovacího seznamu vpravo od položky Zadat efekt. určit, jak dlouho má efekt trvat, zadáním čísla vpravo od položky Doba trvání zadaného efektu. určit, jak dlouho má práce trvat, zadáním čísla vpravo od položky Doba trvání. určit, na jak dlouho se má práce zastavit před ukončením, zadáním čísla vpravo od položky Doba trvání zpoždění před ukončením. nastavit určitou barvu pozadí nebo vybrat vlastní obrázek v rozbalovacím seznamu vpravo od položky Pozadí. Nastavení vlastností regionu Když přidáte nový objekt nebo vyberete objekt ve scéně, na objektu se zobrazí červený rámeček a v dolní pravé části programu se zobrazí okno vlastností regionu. Můžete nastavit velikost nebo polohu regionu přetažením čáry nebo bodu rámečku nebo můžete pojmenovat region kliknutím na pole Název a zadáním. upravit šířku regionu kliknutím na pole Šířka a zadáním. upravit výšku regionu kliknutím na pole Výška a zadáním. umístit souřadnice regionu zadáním hodnot vpravo od položek X a Y. nastavit hloubku vrstvy regionu zadáním hodnoty vpravo od položky vrstva. Čím vyšší je hodnota, tím více vepředu region bude. zaškrtněte políčko Always repeat (Vždy opakovat) pro nastavení nekonečné smyčky nebo nastavte četnost přehrávaného regionu zadáním hodnoty vpravo od položky Počet opakování bez nastavení času. Přidání nastavení textu Asi si všimnete, že některá tlačítka v horní části programu již nejsou šedá a jsou tudíž k dispozici k použití. BenQ X-Sign Designer 9

10 1. Klikněte na ikonu pro přidání nastavení textu. Nastavení textu můžete přetáhnout na libovolné místo na šabloně. Pro přidání dalšího nastavení textu klikněte na ikonu. Pro funkce úprav, jako je vyjmout, kopírovat, vložit nebo odstranit, klikněte na,, nebo. 2. V okně Ovládací prvky karuselu můžete přidat do nastavení textu tolik frází, kolik chcete, a každou frázi lze přehrávat pomocí ovládacích prvků karuselu. Přidané fráze lze přetahovat s cílem určit jejich pořadí. Fráze je zde také možné odstranit. 3. Pokud chcete frázi upravit, klikněte na ni v okně Ovládací prvky karuselu. Potom upravte frázi v poli vpravo od položky Obsah textu v okně Vlastnosti textu vyobrazeném níže. Na spodní straně můžete nastavit vlastnosti fráze. 4. Změňte obsah, nastavení, hodnoty každé z vlastností kliknutím na pole vpravo. Pokud barvu písma fráze nastavíte na bílou, neuvidíte text fráze v okně ovládacích prvků karuselu. Ale připomínáme, že vybraná fráze bude v šedém rámečku. 10 BenQ X-Sign Designer

11 Přidání nastavení obrázku Podporované formáty souborů: JPEG, PNG, JPG 1. Klikněte na ikonu pro přidání nastavení obrázku. Budete vyzváni k výběru obrázku ke vložení v okně průzkumníka souborů. Nastavení obrázku můžete přetáhnout na libovolné místo na šabloně. Pro přidání dalšího nastavení obrázku klikněte na ikonu. Pro funkce úprav, jako je vyjmout, kopírovat, vložit nebo odstranit, klikněte na,, nebo. 2. V okně Ovládací prvky karuselu můžete přidat do nastavení obrázku tolik obrázků, kolik chcete, a každý obrázek lze zvlášť přehrávat. Přidané obrázky lze přetahovat s cílem určit jejich pořadí. Obrázky je zde také možné odstranit. 3. Na spodní straně můžete nastavit vlastnosti každého obrázku. 4. Změňte obsah, nastavení, hodnoty každé z vlastností kliknutím na pole vpravo. BenQ X-Sign Designer 11

12 Přidání nastavení videa Podporované formáty souborů: MP4, AVI 1. Klikněte na ikonu pro přidání nastavení videa. Budete vyzváni k výběru kopie videa ke vložení do šablony v okně průzkumníka souborů. Nastavení videa můžete přetáhnout na libovolné místo na šabloně. Pro funkce úprav, jako je vyjmout, kopírovat, vložit nebo odstranit, klikněte na,, nebo. Do šablony je možné vložit vždy jen jedno nastavení videa. 2. V okně Ovládací prvky karuselu můžete přidat do nastavení videa tolik videí, kolik chcete, a každou kopii videa lze zvlášť přehrávat. Přidané kopie videa lze přetahovat s cílem určit jejich pořadí. Kopie videí zde také můžete odstranit. 3. Na spodní straně můžete nastavit vlastnosti každé kopie videa. 12 BenQ X-Sign Designer

13 Přidání nastavení času 1. Klikněte na ikonu pro přidání nastavení času. Nastavení času můžete přetáhnout na libovolné místo na šabloně. Pro přidání dalšího nastavení času klikněte na ikonu. Pro funkce úprav, jako je vyjmout, kopírovat, vložit nebo odstranit, klikněte na,, nebo. 2. V okně Ovládací prvky karuselu lze do nastavení času přidat pouze jednu frázi s časem. Fráze s časem je zde také možné odstranit. Pokud chcete fráze s časem upravit, například oddělit datum a čas, musíte použít dvě nebo více nastavení času. 3. Na spodní straně můžete nastavit vlastnosti každého fráze s časem. BenQ X-Sign Designer 13

14 Přidání QR kódu 1. Klikněte na ikonu pro přidání QR kódu a budete vyzváni k zadání adresy URL příslušného QR kódu. 2. Pokud chcete přidat další QR kódy, klikněte na ikonu. QR kód můžete přetáhnout na libovolné místo na šabloně. Pro funkce úprav, jako je vyjmout, kopírovat, vložit nebo odstranit, klikněte na,, nebo. Každý přidaný QR kód má vlastní ovládací prvky karuselu, které se spravují nezávisle na ostatních. Náhled šablony Pokud si chcete zobrazit náhled výsledné šablony, kterou jste právě navrhli, můžete kliknout na ikonu. Pro ukončení náhledu stačí na klávesnici kdykoli stisknout ESC. 14 BenQ X-Sign Designer

15 Generování úlohy 1. Jakmile na svých šablonách již nechcete provádět žádné úpravy, můžete kliknout na ikonu pro generování úlohy, která bude zahrnovat všechny vaše požadované šablony, které se zobrazí kliknutím na tlačítko. Budete vyzváni k výběru šablony v okně průzkumníka souborů. 2. Můžete nastavit, kdy každá úloha začne v položce Nastavit počáteční čas úlohy, jak dlouho bude každá úloha trvat v položce Požadovaná doba a čas, kdy úloha skončí v položce Konečný čas. Kromě toho můžete zaškrtnout položku All Cycle (Vše cyklovat), pokud chcete, aby se úloha prováděla nekonečně, a všechna pole související s časem budou šedé. Po přidání všech požadovaných šablon klikněte na tlačítko Uložit úlohu pro uložení úlohy. Budete vyzváni, kam chcete generovanou úlohu uložit, jak je ukázáno níže, a po kliknutí na tlačítko Uložit se zobrazí indikátor průběhu generování. 3. Nyní můžete generovanou úlohu zkopírovat do kořenového adresáře flash disku, abyste ji mohli spustit pomocí programu BenQ X-Sign Player. BenQ X-Sign Designer 15

16 BenQ X-Sign Player Tato aplikace je kompatibilní s operačním systémem Windows 7, Windows 7 Embedded a Windows 8 společnosti Microsoft. Doporučujeme používat tuto aplikaci na hostiteli s grafickou kartou, která podporuje OpenGL 1.5 nebo lepší, a který má nejméně 128 GB volného místa na pevném disku. Doporučuje se dvojnásobná velikost vzhledem k celkové velikosti generovaných úloh. Instalace 1. V hostiteli, který chcete využívat pro přehrávání úloh, spusťte instalační program, abyste provedli instalační proces programu X-Sign Basic Player. 2. Pokud chcete změnit výchozí složku pro instalaci programu, klikněte na položku Procházet pro výběr složek. Klepnutím na tlačítko Další začněte s instalací. Spuštění programu Po dokončení instalace můžete program spustit na cestě Start > BenQ > X-Sign Player > X-Sign Player. Můžete kliknout na ikonu na ploše. Poprvé budete vyzváni k zadaní ověřovacího kódu, abyste mohli program začít používat. Po spuštění programu byste si měli všimnout obrazovky, která vypadá následovně. Stiskněte F3 a zvolte soubor úlohy (.bdp) nebo vložte flash disk s jednou generovanou úlohou do portu USB vašeho hostitele a úloha se automaticky začne realizovat na základě svého rozvrhu. Pro ukončení zobrazení stačí na klávesnici kdykoli stisknout ESC. 16 BenQ X-Sign Player

17 Pro optimální komfort při sledování použijte odpovídající zobrazovací terminál podle rozlišení vašich úloh. Automaticky se začne realizovat pouze flash disk s jednou generovanou úlohou. V případě flash disku s více generovanými úlohami stiskněte klávesu F3 pro ruční realizaci. BenQ X-Sign Player 17
