1 Mycí a kropící nástavba - výměnná MK ttyp /8--11 / Mycí cisternová nástavba MK 3 je určena pro přepravu užitkové vody s možností přečerpávání do nepřístupných míst. Při vlastním osazení nástavby mycí lištou a případně dalšími přídavnými zařízeními je možno provádět mytí, kropení, splachování komunikací a za pomocí dalších příslušenství i zalévání a zavlažování okrasné zeleně a trávníků. Vlastní cisterna je samonosné kufrovité konstrukce s jednim peřejníkem v provedení plast. V přední či zadní části je vybavena prostorem pro rozmístění čerpadla a vlastních rozvodů. Je řešena jako výměnná na kontejnerový automobilový nosič nebo alternativně na jiný výměnný systém. Přední technologický prostor spolu s čerpadle m a ovládáním umožňuje snadnou obsluhu. Na přání lze montovat přední strojovnu s bočními uzamykatelnými Al roletami umožňují uzamčení vlastní technologie spolu s příslušenstvím. Pro převoz delší hadice je nutné vybavit nástavbu úchytnými háky po bocích nebo bočními schránami. Pracovní žebřík v zadní části nástavby umožňuje snadný přístup k vrchnímu plnícímu a reviznímu otvoru. Hlavní ovládání je umístěno v kabině řidiče a pomocné ovládání nástavby je umístěno na boku cisterny ve strojovně, kde je možno ovládat kohouty, čerpadlo osvětlení a další funkce. Pohon nástavby je řešen od silové hydrauliky podvozku hydraulicky. Nástavba se montuje na podvozky o celkovém zatížení min. 9 až 12t. Na přání zákazníka lze montovat různé typy čerpadel od nízkotlakých až po vysokotlaké včetně ostatního příslušenství. Moderní konstrukce nových podvozků a řídící systémy nových podvozků v provedení s motory EURO 3 umožňují optimální nastavení ekonomických a technických parametrů nástavby. Objem nádrže l Materiál cisterny Plast alt. nerez, Fe tř. 11 výměnná, JNK, multifunkční systém Pohon Hydraulický Plnění vrchním otvorem, přípojkou B/C, vlastním čerpadlem Mycí výbava čelní lišta a krajové mytí, alt.: splachovací žabky, trysky za kolem aj.. Ovládání funkcí pneumatické z kabiny řidiče, lišta a pravá strana. Mycí příslušenství Samostatné plnící čerpadlo Čerpadlo Odstředivé Výkon 330 až 120 l/min., 7 11 bar s regulačním obtokovým ventilem Ovládání základních funkcí z kabiny řidiče! Sací potrubí DN 80 Alt. naviják s hadicí 1x 20m1, mycí tlaková puška Schrány alt. po obou bocích - otevřené, nerezové letěné Příslušenství sací hadice, koncovky, redukce, plnící hadice, ostatní dle přání Příslušenství dle provedení a výběru Jičín tel.: , ,kd@kobit.cz kd

2 Pepravní a kropící nástavba MK ttyp //3--Piittná voda Mycí cisternová nástavba MK 6 je urena pro pepravu pitné vody s možností peerpávání do nepístupných míst. Vlastní cisterna je celosvaované samonosné kufrovité konstrukce s jednim peejníkem a v pední ásti je vybavena prostorem pro rozmístní erpadla a vlastních rozvod. Je ešena jako pevn montovaná na automobilový podvozek s pružným uložením nebo alternativn na výmnné systémy.. Zadní technologie s Al uzamykatelnou roletou, stáecí rozvod, odvzdušnní a rozvod vytápní, slouží pro stáení pitné vody. Pro pevoz delší hadice je nutné vybavit nástavbu úchytnými háky po bocích nebo boními schránami. Pracovní žebík v zadní ásti nástavby umožuje snadný pístup k vrchním plnícím a revizním otvorm sloužícím i pro dezinfikování vnitku tanku. Hlavní ovládání je umístno v zadní technologii, kde je možno ovládat kohouty, erpadlo osvtlení a další funkce. Pohon nástavby je ešen od PTO, hydraulicky. Nástavba se montuje na podvozky o celkovém zatížení min. 12t. Na pání zákazníka lze montovat rzné typy erpadel. Moderní konstrukce nových podvozk a ídící systémy nových podvozk v provedení s motory EURO 4 a 5 umožují optimální nastavení ekonomických a technických parametr nástavby.!!"#"$ $ % "&#'&( # ) $ *!(!&"+, '"& -". &" /*& 0!$ 1! ( 2.! 3 4#& +5*++6 4#!"2!" 7+,*75, $($8 09! ":2 &!&" ;$!&" ( ": &&* "&*! $ *!( Píslušenství dle provedení a výbru Jiín tel.: , ,kd@kobit.cz kd

3 Pepravní a kropící nástavba MK ttyp //5--Piittná voda Mycí cisternová nástavba MK 6 je urena pro pepravu pitné vody s možností peerpávání do nepístupných míst. Pi vlastním osazení nástavby mycí lištou a pípadn dalšími pídavnými zaízeními je možno provádt mytí, kropení, splachování komunikací a za pomocí dalších píslušenství i zalévání a zavlažování okrasné zelen a trávník. Vlastní cisterna je celosvaované samonosné kufrovité konstrukce s jednim peejníkem a v pední ásti je vybavena prostorem pro rozmístní erpadla a vlastních rozvod. Je ešena jako pevn montovaná na automobilový podvozek s pružným uložením nebo alternativn na výmnné systémy.. Jednoduchá boní uzamykatelná Al rolety umožují operativní manipulaci s píslušenstvím. Pro pevoz delší hadice je nutné vybavit nástavbu úchytnými háky po bocích nebo boními schránami. Pracovní žebík v boní ásti nástavby umožuje snadný pístup k vrchním plnícím a revizním otvorm sloužícím i pro dezinfikování vnitku tanku. Zadní technologie s Al uzamykatelnou roletou, stáecí rozvod, odvzdušnní a rozvod vytápní, slouží pro stáení pitné vody. Hlavní ovládání je umístno v kabin idie a pomocné ovládání nástavby je umístno na boku a v zadní ásti cisterny, kde je možno ovládat kohouty, erpadlo osvtlení a další funkce. Pohon nástavby je ešen od NMV podvozku mechanicky. Nástavba se montuje na podvozky o celkovém zatížení min. 12t. Na pání zákazníka lze montovat rzné typy erpadel od nízkotlakých až po vysokotlaké vetn ostatního píslušenství. Moderní konstrukce nových podvozk a ídící systémy nových podvozk v provedení s motory EURO 4 a 5 umožují optimální nastavení ekonomických a technických parametr nástavby.!!"#"$ $ % "&#'&( # ) $ *!(!&"+, # -.*!!(!$ & '"& &!"&/&( -!( ". &!".& 0! ( /-! 1 2#& 3*45 2#!"/!" 6+,*6, $($7 89! "./ &!&" :$!&" ( ". &&* "&*! $ *!( Píslušenství dle provedení a výbru Jiín tel.: , ,kd@kobit.cz kd

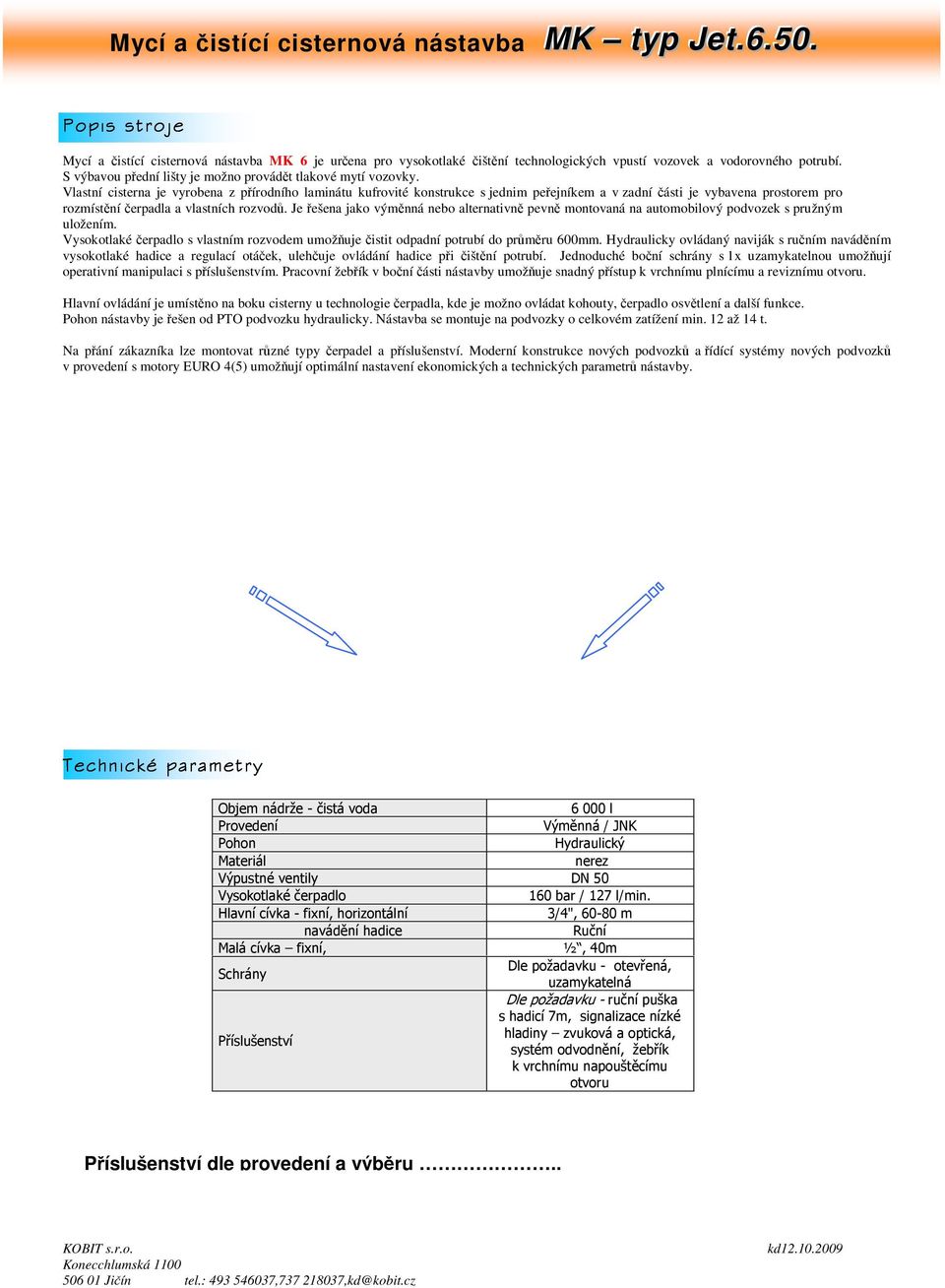

4 Mycí a istící cisternová nástavba MK typ Jet Mycí a istící cisternová nástavba MK 6 je urena pro vysokotlaké ištní technologických vpustí vozovek a vodorovného potrubí. S výbavou pední lišty je možno provádt tlakové mytí vozovky. Vlastní cisterna je vyrobena z pírodního laminátu kufrovité konstrukce s jednim peejníkem a v zadní ásti je vybavena prostorem pro rozmístní erpadla a vlastních rozvod. Je ešena jako výmnná nebo alternativn pevn montovaná na automobilový podvozek s pružným uložením. Vysokotlaké erpadlo s vlastním rozvodem umožuje istit odpadní potrubí do prmru 600mm. Hydraulicky ovládaný naviják s runím navádním vysokotlaké hadice a regulací otáek, ulehuje ovládání hadice pi ištní potrubí. Jednoduché boní schrány s 1x uzamykatelnou umožují operativní manipulaci s píslušenstvím. Pracovní žebík v boní ásti nástavby umožuje snadný pístup k vrchnímu plnícímu a reviznímu otvoru. Hlavní ovládání je umístno na boku cisterny u technologie erpadla, kde je možno ovládat kohouty, erpadlo osvtlení a další funkce. Pohon nástavby je ešen od PTO podvozku hydraulicky. Nástavba se montuje na podvozky o celkovém zatížení min. 12 až 14 t. Na pání zákazníka lze montovat rzné typy erpadel a píslušenství. Moderní konstrukce nových podvozk a ídící systémy nových podvozk v provedení s motory EURO 4(5) umožují optimální nastavení ekonomických a technických parametr nástavby. & (#)" "%%)(!$%012 ' $ &$%8012 ;$ " <#=!" #$% ' *+,,-./ # 9:24 *( %#<2 #'"% *( %##(#=% $.2>'$'%) "8'#%($%2 ") 2<% %$ #(#=$# # Píslušenství dle provedení a výbru Jiín tel.: , ,kd@kobit.cz kd

5 Mycí a kropící nástavba MK ttyp // 6 Mycí a přepravní cisternová nástavba MK je určena pro přepravu užitkové vody s možností přečerpávání do nepřístupných míst s možnosti přepravy nafty pro plnění pomocných strojů. Při vlastním osazení nástavby mycí lištou a případně dalšími přídavnými zařízeními je možno provádět mytí, kropení, splachování komunikací a za pomocí dalších příslušenství i zalévání a zavlažování okrasné zeleně a trávníků. Vlastní cisterna je celosvařované samonosné kufrovité konstrukce s jednim peřejníkem a v přední části je vybavena prostorem pro rozmístění čerpadla a vlastních rozvodů. Je řešena jako pevná nebo v alternativě jako výměnná na automobilovém nosiči nástaveb jako např.: jednoramenné natahovací zařízení či multifunkční výměnný systém.. Jednoduchá boční uzamykatelná Al rolety umožňují operativní manipulaci s příslušenstvím. Pro převoz delší hadice je nutné vybavit nástavbu úchytnými háky po bocích nebo bočními schránami. Pracovní žebřík v zadní části nástavby umožňuje snadný přístup k vrchnímu plnícímu a reviznímu otvoru. Hlavní ovládání je umístěno v kabině řidiče a pomocné ovládání nástavby je umístěno na boku cisterny ve strojovně, kde je možno ovládat kohouty, čerpadlo osvětlení a další funkce. Pohon nástavby je řešen od PTO podvozku hydraulicky. Nástavba se montuje na podvozky o celkovém zatížení min. 12 až 14t. Na přání zákazníka lze montovat různé typy čerpadel od nízkotlakých až po vysokotlaké včetně ostatního příslušenství. Moderní konstrukce nových podvozků a řídící systémy nových podvozků v provedení s motory EURO 3 umožňují optimální nastavení ekonomických a technických parametrů nástavby. Objem nádrže Materiál cisterny Pohon Plnění Mycí výbava Ovládání funkce By - pass Mycí příslušenství Čerpadlo Výkon l Fe tř. 11, alt. nerez, plast pevná hydraulicky vrchním otvorem, přípojkou B/C, vlastním čerpadlem stáčení a přečerpávání vody pneumatické z kabiny řidiče. naviják s hadicí odstředivé nízkotlaké až 570 l/min., 0 6 bar Sací potrubí DN 80 nádrž pro rozvoz nafty 480l Schrány - příplatek alt. po obou bocích - otevřené, nerezové letěné Příslušenství sací hadice, koncovky, redukce, plnící hadice, ostatní dle přání Příslušenství dle provedení a výběru Jičín tel.: , ,kd@kobit.cz kd

6 Mycí a kropící nástavba MK ttyp //20 + čelní zametač Mycí cisternová nástavba MK 6 je určena pro přepravu užitkové vody s možností přečerpávání do nepřístupných míst. Při vlastním osazení nástavby mycí lištou a případně dalšími přídavnými zařízeními jako je čelní kartáč. Zařízením je možno provádět mytí, kropení, splachování komunikací a za pomocí dalších příslušenství i zalévání a zavlažování okrasné zeleně a trávníků. S přídavným čelním kartáčem lze provádět vymetání hrubých nečistot z povrchu vozovky. Vlastní cisterna je celosvařované samonosné kufrovité konstrukce s jednim peřejníkem a v přední části je vybavena prostorem pro rozmístění čerpadla a vlastních rozvodů. Je řešena jako pevně montovaná na automobilový podvozek s pružným uložením nebo alternativně na výměnné systémy.. Jednoduchá boční uzamykatelná Al rolety umožňují operativní manipulaci s příslušenstvím. Pro převoz delší hadice je nutné vybavit nástavbu úchytnými háky po bocích nebo bočními schránami. Pracovní žebřík v zadní části nástavby umožňuje snadný přístup k vrchnímu plnícímu a reviznímu otvoru. Hlavní ovládání je umístěno v kabině řidiče a pomocné ovládání nástavby je umístěno na boku cisterny ve strojovně, kde je možno ovládat kohouty, čerpadlo osvětlení a další funkce. Pohon nástavby je řešen od NMV nebo PTO podvozku hydraulicky. Nástavba se montuje na podvozky o celkovém zatížení min. 12t. Na přání zákazníka lze montovat různé typy čerpadel od nízkotlakých až po vysokotlaké včetně ostatního příslušenství. Moderní konstrukce nových podvozků a řídící systémy nových podvozků v provedení s motory EURO 3 umožňují optimální nastavení ekonomických a technických parametrů nástavby. Objem nádrže Materiál cisterny Pohon Plnění Mycí výbava Ovládání funkcí Mycí příslušenství Čerpadlo Výkon l Fe tř. 11, alt. nerez, plast pevná s pružným uchycením hydraulický vrchním otvorem, přípojkou B/C, vlastním čerpadlem čelní lišta, splachovací žabky, alter. trysky za kolem, mlžení elektricky z kabiny řidiče. naviják s hadicí, mycí tlaková puška rotační středotlaké samonasávací 330 l/min., 0 20 bar Sací potrubí DN 50 čelní koště s předkrápěním, pracovní šíře (2 600) Schrány za kabinou, alt. po obou bocích - otevřené, nerezové letěné Příslušenství sací hadice, koncovky, redukce, plnící hadice, ostatní dle přání Příslušenství dle provedení a výběru Jičín tel.: , ,kd@kobit.cz kd

7 Mycí a kropící nástavba - výměnná MK ttyp //20 Mycí cisternová nástavba MK 6 je určena pro přepravu užitkové vody s možností přečerpávání do nepřístupných míst. Při vlastním osazení nástavby mycí lištou a případně dalšími přídavnými zařízeními je možno provádět mytí, kropení, splachování komunikací a za pomocí dalších příslušenství i zalévání a zavlažování okrasné zeleně a trávníků. Vlastní cisterna je celosvařované samonosné kufrovité konstrukce s jednim peřejníkem a v přední části je vybavena prostorem pro rozmístění čerpadla a vlastních rozvodů. Je řešena jako výměnná na kontejnerový automobilový nosič nebo alternativně na jiný výměnný systém.. zadní technologický prostor spolu s čerpadle m a ovládáním umožňuje snadnou obsluhu. Na přání lze montovat přední strojovnu s bočními uzamykatelnými Al roletami umožňují uzamčení vlastní technologie spolu s příslušenstvím. Pro převoz delší hadice je nutné vybavit nástavbu úchytnými háky po bocích nebo bočními schránami. Pracovní žebřík v zadní části nástavby umožňuje snadný přístup k vrchnímu plnícímu a reviznímu otvoru. Hlavní ovládání je umístěno v kabině řidiče a pomocné ovládání nástavby je umístěno na boku cisterny ve strojovně, kde je možno ovládat kohouty, čerpadlo osvětlení a další funkce. Pohon nástavby je řešen od silové hydrauliky podvozku hydraulicky. Nástavba se montuje na podvozky o celkovém zatížení min. 14t. Na přání zákazníka lze montovat různé typy čerpadel od nízkotlakých až po vysokotlaké včetně ostatního příslušenství. Moderní konstrukce nových podvozků a řídící systémy nových podvozků v provedení s motory EURO 3 umožňují optimální nastavení ekonomických a technických parametrů nástavby. Objem nádrže Materiál cisterny Pohon Plnění Mycí výbava Ovládání funkcí Mycí příslušenství Čerpadlo Výkon l Fe tř. 11, alt. nerez, plast výměnná, JNK, multifunkční systém Hydraulický vrchním otvorem, přípojkou B/C, vlastním čerpadlem čelní lišta a mlžení, alt.: splachovací žabky, trysky za kolem aj.. pneumatické z kabiny řidiče. naviják s hadicí, mycí tlaková puška rotační středotlaké samonasávací 114 l/min., 0 20 bar s regulačním ventilem Sací potrubí DN 80 Schrány Příslušenství alt. po obou bocích - otevřené, nerezové letěné sací hadice, koncovky, redukce, plnící hadice, ostatní dle přání Příslušenství dle provedení a výběru Jičín tel.: , ,kd@kobit.cz kd

8 Pepravní a kropící nástavba MK ttyyp / /5500JJNK--Pi ittnáá vvodaa Mycí cisternová nástavba MK 4 je urena pro pepravu pitné vody do nepístupných míst. Vlastní cisterna je celosvaované samonosné kufrovité konstrukce s jednim peejníkem a v pední ásti je vybavena prostorem pro rozmístní erpadla a vlastních rozvod. Je ešena jako výmnná na kontejnerové systémy nebo alternativn na další výmnné systémy.. Zadní technologie s Al uzamykatelnou roletou, stáecí rozvod, odvzdušnní a rozvod vytápní, slouží pro stáení pitné vody. Pro pevoz delší hadice je nutné vybavit nástavbu úchytnými háky po bocích nebo boními schránami. Pracovní žebík v zadní ásti nástavby umožuje snadný pístup k vrchním plnícím a revizním otvorm sloužícím i pro dezinfikování vnitku tanku. Hlavní ovládání je umístno v zadní technologii, kde je možno ovládat kohouty, erpadlo osvtlení a další funkce. Pohon nástavby je ešen od PTO pevodovky, hydraulicky. Nástavba se montuje na podvozky o celkovém zatížení min. 12t. Na pání zákazníka lze montovat rzné typy erpadel. Moderní konstrukce nových podvozk a ídící systémy nových podvozk v provedení s motory EURO 5 umožují optimální nastavení ekonomických a technických parametr nástavby.!"#$$ % & '#!(#)! " %*+)+#',-.#'+ ('# /'. #' 0+) %1+"!+ 2+ 3%1+'+) +!# 4-5+)-!+'$+' 6,-*657 %)%1 8+ '9$+ '%'+#+# +) %1 3% :;%')#$%1 )'9 ##* '#*+% * +) Píslušenství dle provedení a výbru Jiín tel.: , ,kd@kobit.cz kd

9 Mycí a istící cisternová nástavba MK typ Jet Mycí a istící cisternová nástavba MK 4 je urena pro vysokotlaké ištní technologických vpustí vozovek, tlakové runí mytí a pepravu užitkové vody. S výbavou pední lišty je možno provádt tlakové mytí vozovky. Vlastní cisterna je vyrobena z pírodního laminátu kufrovité konstrukce s jednim peejníkem a v zadní ásti je vybavena prostorem pro rozmístní erpadla a vlastních rozvod. Je ešena jako výmnná nebo alternativn pevn montovaná na automobilový podvozek s pružným uložením. Vysokotlaké erpadlo s vlastním rozvodem umožuje istit odpadní potrubí do prmru 300mm. Hydraulicky ovládaný naviják s runím navádním vysokotlaké hadice a regulací otáek, ulehuje ovládání hadice pi ištní potrubí. Jednoduché boní schrány s 1x uzamykatelnou umožují operativní manipulaci s píslušenstvím. Pracovní žebík v boní ásti nástavby umožuje snadný pístup k vrchnímu plnícímu a reviznímu otvoru. Hlavní ovládání je umístno na boku cisterny u technologie erpadla, kde je možno ovládat kohouty, erpadlo osvtlení a další funkce. Pohon nástavby je ešen od PTO podvozku hydraulicky. Nástavba se montuje na podvozky o celkovém zatížení min. 9 až 10 t. Na pání zákazníka lze montovat rzné typy erpadel a píslušenství. Moderní konstrukce nových podvozk a ídící systémy nových podvozk v provedení s motory EURO 3 umožují optimální nastavení ekonomických a technických parametr nástavby.! ' +,$-# +#&&-, "%&34!*! % 7%!# ($8 "# $%& %( ))*./ )01) $., &$( $*#&., &$$,$8&! %9:*%*&-! #*$&,%& #- (& &%!$,$8%$ $ Píslušenství dle provedení a výbru Jiín tel.: , ,kd@kobit.cz kd

10 Mycí a istící cisternová nástavba MK typ Jet Mycí a istící cisternová nástavba MK 4 je urena pro vysokotlaké ištní technologických vpustí vozovek a vodorovného potrubí. S výbavou pední lišty je možno provádt tlakové mytí vozovky. Vlastní cisterna je vyrobena z pírodního laminátu kufrovité konstrukce s jednim peejníkem a v zadní ásti je vybavena prostorem pro rozmístní erpadla a vlastních rozvod. Je ešena jako výmnná nebo alternativn pevn montovaná na automobilový podvozek s pružným uložením. Vysokotlaké erpadlo s vlastním rozvodem umožuje istit odpadní potrubí do prmru 300mm. Hydraulicky ovládaný naviják s runím navádním vysokotlaké hadice a regulací otáek, ulehuje ovládání hadice pi ištní potrubí. Jednoduché boní schrány s 1x uzamykatelnou umožují operativní manipulaci s píslušenstvím. Pracovní žebík v boní ásti nástavby umožuje snadný pístup k vrchnímu plnícímu a reviznímu otvoru. Hlavní ovládání je umístno na boku cisterny u technologie erpadla, kde je možno ovládat kohouty, erpadlo osvtlení a další funkce. Pohon nástavby je ešen od PTO podvozku hydraulicky. Nástavba se montuje na podvozky o celkovém zatížení min. 9 až 10 t. Na pání zákazníka lze montovat rzné typy erpadel a píslušenství. Moderní konstrukce nových podvozk a ídící systémy nových podvozk v provedení s motory EURO 3(4) umožují optimální nastavení ekonomických a technických parametr nástavby. "#$ "$#,-.! 2 4, ! %&' ()*(*+ /*0.) %# 8.! %# #9 :.;!!$ 4!#. $ 2.8 #92 Píslušenství dle provedení a výbru Jiín tel.: , ,kd@kobit.cz kd

11 N 0\FtDþLVWtFtFLVWHUQRYiQiVWDYED0.±W\S-HW FG H I D CDCG H I JK LMNOLOH I ENPE QSRUTV WX Y?J,ZK FJ LE,[K M5NAH?M\MI ] E\^ FG _ I LDI JC `LM] MaG C\bC `cn[zh I DNMdMNJ\eI ] E\MN^K ZFLDf*AI DE,[ J [K ENZ ZgG I \MN^,NMhA3i Ejdj[ D K MhLD `M<] EfkG LÖ I Z<\Zl K MNG I ^j\mlh I K Z\CJmHY JhLG fn[j J Y LD \J foepn5dehld FOH I G3Y?JpNAPENJLEp[K MH I MK Jfq[K M Vlastní K MdfkD H I cisterna LD3FJK [Eh] je EE N] vyroben EH?I LD C`'K MdNMh ir J J_?JLE:Y E\M*Nbf LLO LJ PMcE] I J K LEI G NL [JNL f'mli MNELOLEË ZI Mf'MPG ] MNbk[MhNMdJ\'Hs[K ZgLbf Z] MgJLD fji tah%m\mi ] E\^5FJK [Eh] M'HsN] EH?I LD fuk MdNMhJfvZf'Mg Z Y?J5FG H I G I Mh[EhLD3[MI K ZPD7hM*[K f K ZkwxxfcfpiyAhK EZ] G C\AkMN] OhELbkLENG Y?O\kHsK ZF LD fvlenoh LD f NAH?M\MI ] E\^z`EhG CJ{EzK JaZ] ECD*MI OFJ \e Z] J`FZ Y JSMN] OhOLD`EhG CJz[ G*FG _?I LD5[MI K ZPD i rjhlmhzc`^<pmfld*h?c `K OLAUH }%~ZdEf*A\EI J] LMZ Zf'Mg Z Y?D [ D H?] Z_%J LH I ND fji 3K ECMNLDgJ P D \5NPMFLDFOH?I GLOH I Ë NPA5Zf'Mg operativní manipulaci s ZY JH LEhLb*[ D H I Z[*\ vrchnímu plnícímu a reviznímu otvoru. y] ENLDMN] OhÖ LD Y J ZfkD H I LMLE PM\Z*CG H?I JK LA5Z5I JC`LM] MaG J FJK [Eh] Ee\hJ9Y J,f'MgLM5MN] OhEI\M`MZI AeFJK [Eh] M5MH N I ] JLDEhE] _?Dl ZL\CJi 7M`ML5LOH I ENPA Y J J_?J LcMh 7 ƒs[mhnmd\z*`ahk Ë Z] G C\A3i 5OH I ENPEH JfcMLI Z Y?J,LE,[MhNMd\A*M5CJ] \MN^fUdEI D gjldfkg L3i}xI i 5Em[ OLD do\ë dld \EB] djmf'mli MNEIK dl^pi A[ASFJK [EhJ],Em[ D H%] Z_?J LH I ND is@ MhJK LD \MLH I K Z\CJjLMNbC `{[MhNMd\ E D hd CDH AH I ^f*a<lmnbc`z[mhnmd\ f'mi MK A5 ˆ,ƒ w5zf'mg ZY?DM[I G fco] LDLEH I ENJLDJ\MLMfkG C\bC `*E I JC `LG C\bC `5[EK Ef'J I K LOH I ENPA3i provedení s 7HFKQLFNpSDUDPHWU\ Š5 Œ 3Ž 7 m : p š 3 œm Bž Ÿ3Ž 3 š7 š7 hydraulický ž Materiál Výpustné ventily š7ªš?ž 3ª«j 3 9ž š B 3 k œ mž Žp 7 Hlavní cívka œ 7±?²s³ BŽ fixní, horizontální 3 9 µ šmš7 š3 B šµ µ ², pš 7 p Schrány 1x uzamykatelná ž 3 3 ª j tví hadicí 7m signalizace nízké hladiny zvuková š š 9 a optická, 3 systém 3 ªkª š7 µ vrchnímu Žj jš š7 3 tvoxãhqvwytgohsuryhghqtdyêe UX«««««««!" #$ %&' ()*,+-./ 0 " 13245(2) :76 8 ;<=- 0?>

12 Přeprava vody MK ttyp 3--Piittná voda Mycí cisternová nástavba MK 3 je určena pro přepravu pitné vody s možností přečerpávání do nepřístupných míst. Při vlastním osazení nástavby mycí lištou a případně dalšími přídavnými zařízeními je možno provádět mytí, kropení, splachování komunikací a za pomocí dalších příslušenství i zalévání a zavlažování okrasné zeleně a trávníků. Vlastní cisterna je celosvařované samonosné kufrovité konstrukce s jednim peřejníkem a v zadní nebo přední části je vybavena prostorem pro rozmístění čerpadla a vlastních rozvodů. Je řešena jako výměnná na automobilový podvozek vybaven korbou. Plášť tvoří nerezový leštěný plech a izolace 60mm proti rychlému zchladnutí. Pro převoz delší hadice je nutné vybavit nástavbu úchytnými háky po bocích nebo bočními schránami. Pracovní žebřík v zadní části nástavby umožňuje snadný přístup k vrchním plnícím a revizním otvorům sloužícím i pro dezinfikování vnitřku tanku. Zadní technologie s Al uzamykatelnou roletou, stáčecí rozvod, odvzdušnění a rozvod vytápění, slouží pro stáčení pitné vody. Hlavní ovládání je umístěno v zadní technologii, kde je možno ovládat kohouty, čerpadlo osvětlení a další funkce, popřípadě při výbavě nástavby mytím komunikace i v kabině řidiče. Pohon nástavby je řešen od silové hydrauliky podvozku. Nástavba se montuje na podvozky o celkovém zatížení min. 8 až 9t. Na přání zákazníka lze montovat různé typy čerpadel od nízkotlakých až po vysokotlaké včetně ostatního příslušenství. Moderní konstrukce nových podvozků a řídící systémy nových podvozků v provedení s motory EURO 3 umožňují optimální nastavení ekonomických a technických parametrů nástavby. Objem nádrže Materiál cisterny Pohon Plnění Mycí výbava Ovládání funkcí Mycí příslušenství Čerpadlo Výkon l nerez výměnná do ložné plochy valníku aj. hydraulický vrchním otvorem, přípojkou 2 B/C příplatek - čelní lišta, splachovací trysky příplatek - pneumatické z kabiny řidiče. dle provedení příplatek odstředivé nízkotlaké - nerez l/min., 0 5 bar Výpustné potrubí 1x 2, 4x 1 Ohřev technologie příplatek - teplovzdušné s rozvodem a klapkou Schrány dle provedení Příslušenství koncovky, redukce, plnící hadice, ostatní dle přání Příslušenství dle provedení a výběru Jičín tel.: , ,kd@kobit.cz kd

13 Mycí a přepravní nástavba MK ttyp // 2,,6 Mycí a přepravní cisternová nástavba MK je určena pro přepravu užitkové vody s možností přečerpávání do nepřístupných míst s možnosti přepravy a podle úpravy i pitné vody. Při vlastním osazení nástavby zadní mycí lištou je možno provádět kropení či splachování komunikací a za pomocí dalších příslušenství i zalévání a zavlažování okrasné zeleně a trávníků. Vlastní cisterna je celosvařované samonosné kufrovité konstrukce s jednim peřejníkem a v zadní části je vybavena prostorem pro rozmístění čerpadla a vlastních rozvodů. Je řešena jako pevná nebo v alternativě jako výměnná na podvozkovém přívěsu. Jednoduchá zadní uzamykatelná Al roleta umožňuje operativní manipulaci s příslušenstvím. Pro převoz delší hadice je nutné vybavit nástavbu úchytnými háky po bocích nebo bočními schránami. Pracovní žebřík v přední části nástavby umožňuje snadný přístup k vrchnímu plnícímu a reviznímu otvoru. Hlavní ovládání je umístěno v pracovním prostoru za roletou ve strojovně, kde je možno ovládat kohouty, čerpadlo osvětlení a další funkce. Pohon nástavby je řešen od samostatného motoru. Nástavba se montuje na podvozky o celkovém zatížení min. 8 až 10t. Na přání zákazníka lze montovat různé typy čerpadel Objem nádrže Materiál cisterny Pohon Plnění Mycí výbava Ovládání funkce By - pass Mycí příslušenství Čerpadlo Výkon l Fe tř. 11, alt. nerez, plast pevná od motoru Honda 20WP vrchním otvorem, přípojkou B/C, vlastním čerpadlem stáčení a přečerpávání vody ruční naviják s hadicí odstředivé nízkotlaké až 580 l/min., 0 2,6 bar Sací potrubí DN 50 Schrány - příplatek Příslušenství alt. po obou bocích uzamykatelné, nerezové letěné sací hadice, koncovky, redukce, plnící hadice, ostatní dle přání Příslušenství dle provedení a výběru Jičín tel.: , ,kd@kobit.cz kd
