kyunique - Jeden pro všechno

Transkript

1 . kyunique - Jeden pro všechno ky Unique dvousedlový ventil Koncept Výjimečný koncept tohoto dvousedlového ventilu je charakterizován neobyčejnou všestranností při velké jednoduchosti. Spolehlivá modulová konstrukce Vám nabízí dokonalý ventil, vhodný pro všechny operace, kde je důležité zamezit směšování dvou různých kapalin, které ventilem protékají. Ventil Unique se hodí do každého procesu! Jedinečná (unique) kvalita tohoto ventilu je dána systémem, který kombinuje specifické prvky a funkce z velkého množství nabízených modulů. Jdeo výjimečný výrobek ve světě dvousedlových ventilů, který navíc vyžaduje minimální servis a údržbu. Pracovní princip Ventil Unique je dálkově ovládán pomocí tlakového vzduchu. Standardně je dodáván v provedení v klidovém stavu uzavřeny (NC). Ventil má dvě nezávisle utěsněná sedla, která mezi sebou tvoří komoru s atmosférickým tlakem za jakýchkoliv pracovních podmínek. V případě netěsnosti vnikne unikající kapalina do této komory a odteče odpadovým kanálkem. Je-li ventil otevřen, je komora zavřena. Produkt tak může z jedné potrubní větve proudit do druhé. Ventil je možno čistit i chránit proti hydraulickým rázům na úrovni závisející na potřebách specifického procesu (viz. obr. 2). Při práci ventilu skutečně nedochází k žádnému úniku produktu. SpiralClean Jedinečný (unique) koncept představuje také patentovaný systém Alfa Laval SpiralClean pro čištění horního i dolního vyváženého sedla a odkapové komory, který napomáhá splňovat náročné hygienické normy sanitárních zařízení. Systém čistí účinněji a používá méně čistících roztoků než konvenční systémy, přičemž zaručuje, že řízené proudění kapalin při čištění CIP omývá všechny povrchy v kratší době. Všechny čistící systémy CIP pro ventily Unique lze standardně vybavit zařízením SpiralClean. Jinou jeho výhodou je, že umožňuje, aby ventily Unique pracovaly za podmínek podobných aseptickým. Napuštěním páry do potrubí systému CIP se vytvoří parní bariéra proti atmosféře. Zvláštní provedení Koncept Unique je zaměřen na potřeby zákazníka a skýtá moderní řešení na míru i pro budoucnost. Zákazník dostává přesně to a jenom to, co potřebuje. Pouze Alfa Laval vám nabízí možnost nekupovat nepotřebné části a funkce a bránit se tak ventilpotížím, které jsou způsobeny výrobkem s nadbytečnými součástmi. Ventil Unique je konstruován s ohledem na rozličné potřeby uživatelů. Zákazník si může vybrat přídavná zařízení podle individuálních potřeb: např. vyšší hygienické požadavky nebo vyšší odolnost proti fyzikálně tvrdším podmínkám.. Unique dvousedlový ventil s ThinkTop jednotkou

2 Na obr. 2 na další straně je uveden grafický přehled možností kombinací modulů při skladbě ventilu Unique. Následující výkres představuje přehled všech možností, jak lze sestavit z modulů ventil, aby přesně vyhovoval vašemu procesu. Z toho je zřejmé, že ventily Unique jsou skutečně všestranné. Můžete volit patřičné moduly hned při zakoupení ventilu, ale také dodatečně, při změně provozních podmínek. Koncepce Unique vám nabízí vyvážená i nevyvážená sedla, zdvih sedla s proplachem odkapové komory, CIP ( spirálové čištění ) pro sedla a odkapovou komoru jakož i jakékoliv kombinace těchto možností. Různé velikosti Možnost vyvážení Hygienická flexibilita Obr.2. Přehled, ukazující maximální přizpůsobivost různých kombinací modulů. Všestranná konstrukční řešení - skvělá všestrannost - jednoduchost - přizpůsobení všem pracovním podmínkám kombinováním jednotlivých modulů - logicky strukturovaná montáž a údržba ventilu - změna jednoduššího uspořádání na složitější a naopak přímonamístě a. snadné vyhledání poruchy b. jistota možnosti přizpůsobení budoucím změnám pracovních podmínek

3 Průvodce možnostmi výběru Abychom Vám poradili s výběrem sestavy ventilu, uvádíme několik standardních kombinací: - Unique Basic - Unique SeatClean - Unique HighClean - Unique UltraClean Můžete volit buď přímotytosestavyaneboještě další kombinace, abyste získali ventil přesně odpovídající vašim potřebám. Unique Basic používá základní komponenty a skýtá značnou bezpečnost a snadné zjišťování netěsností. - Pohon bez zdvihu sedla. - Nevyvážená sedla. - Bez čištění komory a sedel systémem SpiralClean. Typickou aplikací může být přívod vody pro vytěsňování produktu nebo přívodní a odvodní potrubí pro čištění CIP. Není vhodný pro aplikace s nebezpečím tlakových rázů nebo s lepivými produkty. Ventil Unique Basic je vhodný pro nákladově úsporná řešení. proti hydraulickým rázům. Ventil Unique HighClean je dokonalou alternativou pro vysoké hygienické požadavky. Unique UltraClean vyhovuje nejvyšším požadavkům na hygienické podmínky procesu. Obsahuje: - Pohon se zabudovaným zdvihem sedla. - Vyvážená horní i dolní sedla. - Čištění odkapové komory i obou kuželek systémem SpiralClean. Vprůběhu čistícího procesu se sedla zdvíhají vzájemně nezávisle, čímž je zajištěno vyčištění kuželek a sedel společně s odpovídajícím potrubím. Úniková komora a vyvážené kuželky se čistí naším systémem SpiralClean současně nebo samostatně. Systém Unique UltraClean také chrání zařízení proti vysokým tlakům a tlakovým rázům. Má málo těsnění ve styku s produktem a nedovoluje žádné úniky produktu během provozu. Ventil Unique UltraClean je dokonalou volbou pro procesy vyžadující nejvyšší úroveň hygienických podmínek. UltraClean je vhodný pro aplikace, kde se pracuje s lepivými produkty, s produkty s obsahem pevných látek a nebo tam, kde se vyžadují podmínky podobných aseptickým. Unique SeatClean odpovídá typickým podmínkám pro provozní ventily v potravinářském a nápojovém průmyslu. Je také vhodný pro produkty s obsahem pevných látek. Čištění sedel se provádí zdvihem sedla v průběhu normálního čistícího postupu. Tento ventil má vyvážené dolní sedlo což odstraňuje nebezpečí směšování produktů při tlakových nárazech nebo při provozu s vysokým tlakem v potrubí. Je sestaven takto: - Pohon se zabudovaným zdvihem sedla. - Vyvážené dolní sedlo, nevyvážené horní sedlo. - Bez čištění únikové komory a sedel systémem SpiralClean. Unique SeatClean je vhodný pro standardní řešení. 1. Unique Basic 2. Unique SeatClean 3. Unique HighClean 4. Unique UltraClean Unique HighClean určitě vyhoví vašim provozním potřebám, pokud pracujete s lepivými produkty nebo pokud nesmí zásadně dojít ke kontaminaci, protože ventil může být vybaven čištěním SpiralClean odkapových kanálků a odkapové komory. Ventil je sestaven takto: - Pohon bez zabudovaného zdvihu sedla. - Vyvážené horní i dolní sedlo. - Čištění únikové komory i horního a dolního sedla systémem SpiralClean. S vyváženými sedly chrání toto uspořádání systém proti vysokému tlaku a

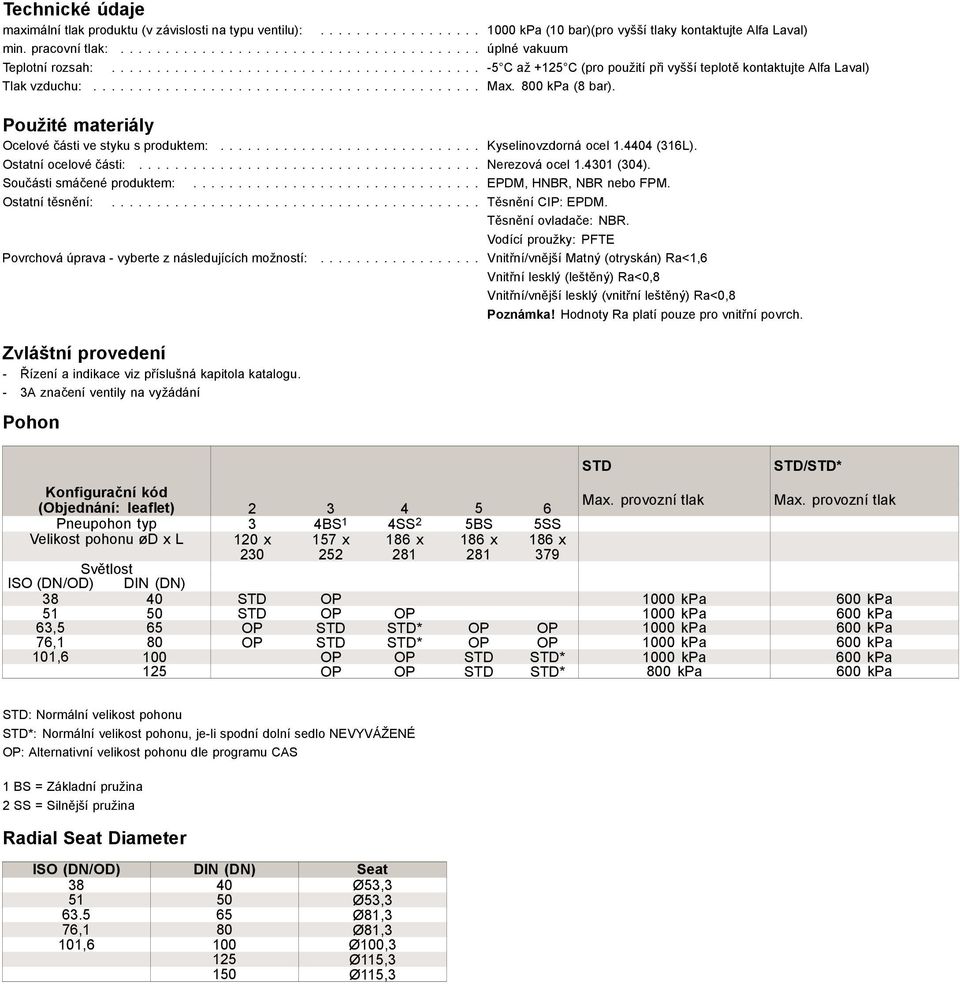

4 Technické údaje maximální tlak produktu (v závislosti na typu ventilu): kpa (10 bar)(pro vyšší tlaky kontaktujte Alfa Laval) min.pracovnítlak:... úplnévakuum Teplotní rozsah: C až +125 C (pro použití při vyšší teplotě kontaktujte Alfa Laval) Tlakvzduchu:... Max.800kPa(8bar). Použité materiály Ocelové části ve styku s produktem: Kyselinovzdorná ocel (316L). Ostatní ocelové části: Nerezová ocel (304). Součásti smáčené produktem: EPDM, HNBR, NBR nebo FPM. Ostatní těsnění:... Těsnění CIP: EPDM. Těsnění ovladače: NBR. Vodící proužky: PFTE Povrchová úprava - vyberte z následujících možností: Vnitřní/vnější Matný (otryskán) Ra<1,6 Vnitřní lesklý (leštěný) Ra<0,8 Vnitřní/vnější lesklý (vnitřní leštěný) Ra<0,8 Poznámka! Hodnoty Ra platí pouze pro vnitřní povrch. Zvláštní provedení - Řízení a indikace viz příslušná kapitola katalogu. - 3A značení ventily na vyžádání Pohon STD STD/STD* Konfigurační kód (Objednání: leaflet) Max. provozní tlak Max. provozní tlak Pneupohon typ 3 4BS 1 4SS 2 5BS 5SS L Velikost pohonu ød x x x 186 x 186 x 186 x Světlost ISO (DN/OD) DIN (DN) STD OP 1000 kpa 600 kpa STD OP OP 1000 kpa 600 kpa 63,5 65 OP STD STD* OP OP 1000 kpa 600 kpa 76,1 80 OP STD STD* OP OP 1000 kpa 600 kpa 101,6 100 OP OP STD STD* 1000 kpa 600 kpa 125 OP OP STD STD* 800 kpa 600 kpa STD: Normální velikost pohonu STD*: Normální velikost pohonu, je-li spodní dolní sedlo NEVYVÁŽENÉ OP: Alternativní velikost pohonu dle programu CAS 1 BS = Základní pružina 2 SS = Silnější pružina Radial Seat Diameter ISO (DN/OD) DIN (DN) Seat Ø53, Ø53, Ø81,3 76,1 80 Ø81,3 101,6 100 Ø100,3 125 Ø115,3 150 Ø115,3

5 Tlakové ztráty Příklad stanovení tlakové ztráty: Horní těleso: Dolní těleso: DN/OD 51mm. vyvážené horní sedlo průtok = 20 m 3 /h. DN/OD 76,1mm. Balanced lower plug. průtok = 20 m 3 /h. Mezi tělesy: průtok = 15 m 3 /h Výsledek: z obr. 3, Δp = 7,5 kpa horního tělesa z obr. 4, Δp = 2 kpa dolního tělesa Obr.3. Tlakové ztráty/výkonové charakteristiky, horní těleso plné čáry: vyvážené horní sedlo tečkované čáry: nevyvážené horní sedlo z obr. 5, Δp = 14 kpa dolního tělesa 1. pro stanovení tlakové ztráty vycházíme z křivky pro menší z obou dimenzí. 2. Pokud je horní sedlo vyvážené, vyberte z grafu křivku pro vyvážené sedlo. Pokud je dolní sedlo vyvážené, vyberte z grafu křivku pro nevyvážené sedlo. Obr.4. Tlakové ztráty/výkonové charakteristiky, dolní těleso vyvážené a nevyvážené dolní sedlo Obr.6 Tlakové ztráty/výkonové charakteristiky, pro tělesa DN 125, DN 150. A: Vyvážené horní sedlo B: Nevyvážené horní sedlo C: Vyvážené nebo nevyvážené spodní sedlo Obr.5. Tlakové ztráty/výkonové charakteristiky, mezi tělesy plné čáry: vyvážené tečkované čáry: nevyvážené Pozor! Výše uvedené charakteristiky jsou platné pro vodu 20 C Měřeno dle VDI Obr.7 Tlakové ztráty/výkonové charakteristiky, mezi tělesy vyvážená a nevyvážená sedla DN 125, DN 150.

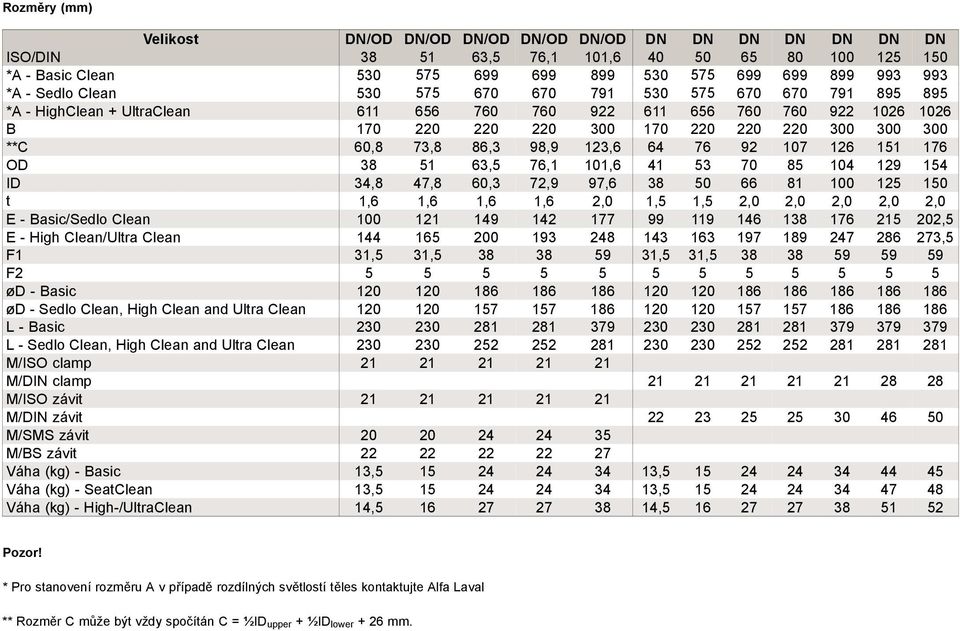

6 Rozměry (mm) Velikost DN/OD DN/OD DN/OD DN/OD DN/OD DN DN DN DN DN DN DN ISO/DIN ,5 76,1 101, *A - Basic Clean *A - Sedlo Clean *A - HighClean + UltraClean B **C 60,8 73,8 86,3 98,9 123, OD ,5 76,1 101, ID 34,8 47,8 60,3 72,9 97, t 1,6 1,6 1,6 1,6 2,0 1,5 1,5 2,0 2,0 2,0 2,0 2,0 E - Basic/Sedlo Clean ,5 E - High Clean/Ultra Clean ,5 F1 31,5 31, ,5 31, F ød - Basic ød - Sedlo Clean, High Clean and Ultra Clean L - Basic L - Sedlo Clean, High Clean and Ultra Clean M/ISO clamp M/DIN clamp M/ISO závit M/DIN závit M/SMS závit M/BS závit Váha (kg) - Basic 13, , Váha (kg) - SeatClean 13, , Váha (kg) - High-/UltraClean 14, , Pozor! * Pro stanovení rozměru A v případě rozdílných světlostí těles kontaktujte Alfa Laval ** Rozměr Cmůže být vždy spočítán C = ½ID upper +½ID lower +26mm.

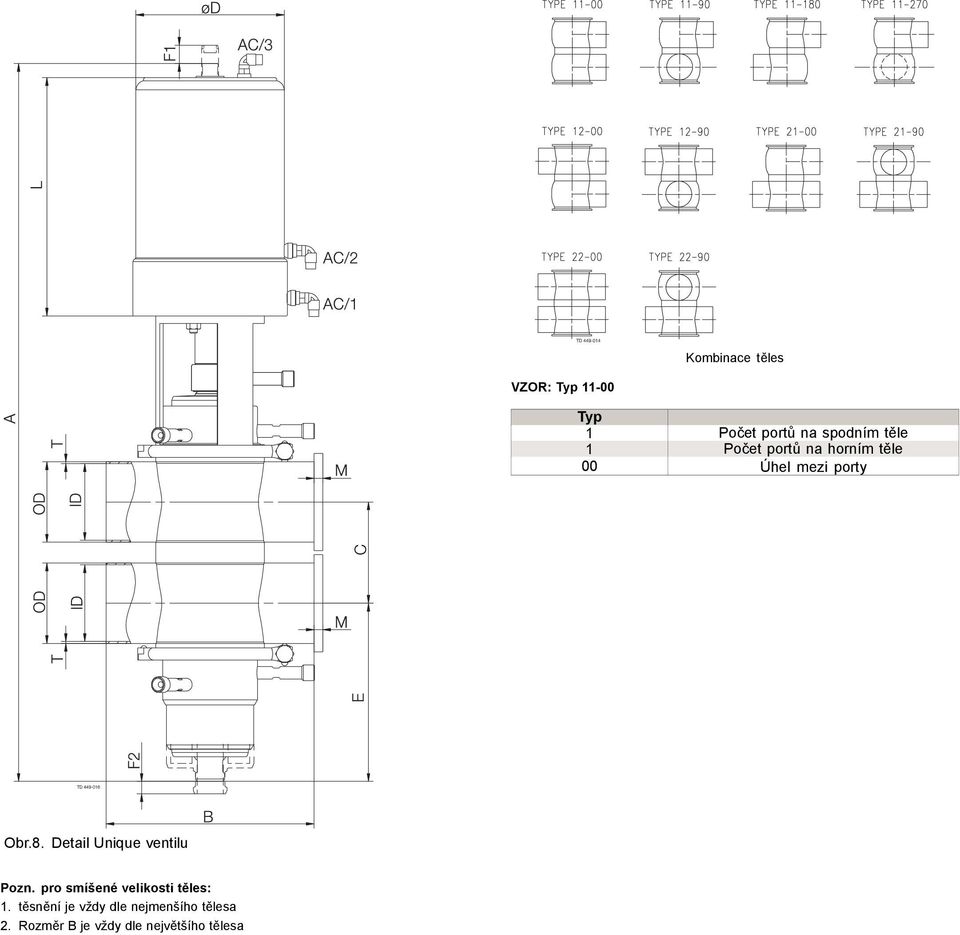

7 Kombinace těles VZOR: Typ Typ 1 Počet portů na spodním těle 1 Počet portů na horním těle 00 Úhel mezi porty Obr.8. Detail Unique ventilu Pozn. pro smíšené velikosti těles: 1. těsnění je vždy dle nejmenšího tělesa 2. Rozměr B je vždy dle největšího tělesa

8 Velikost DN/OD DN/OD DN/OD DN/OD DN/OD DN DN DN DN DN DN DN ISO/DIN Kv-hodnota Horní sedloproplach [m 3 /h] 1,5 1,5 2,5 2,5 3,1 1,5 1,5 2,5 2,5 3,1 3,7 3,7 Spodní sedlo- proplach [m 3 /h] 0,9 0,9 1,9 1,9 2,5 0,9 0,9 1,9 1,9 2,5 3,1 3,1 Spotřeba vzduchu při horním proplachu * [N litry] 0,2 0,2 0,4 0,4 0,62 0,2 0,2 0,4 0,4 0,62 0,62 0,62 spodním proplachu * [N litry] 1,1 1,1 0,13 0,13 0,21 1,1 1,1 0,13 0,13 0,21 0,21 0,21 Spotřeba vzduchu při hlavním pohybu * [N litry] 0,86 0,86 1,63 1,63 2,79 0,86 0,86 1,62 1,62 2,79 2,79 2,79 Kv-hodnota při spirálovém čistění vyvažovacích těles Spindle CIP [m 3 /h] 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12 Externí CIP lékárního kanálu [m 3 /h] 0,25 0,25 0,29 0,29 0,29 0,25 0,25 0,29 0,29 0,29 0,29 0,29 TD Note: * [n litry] = nominální litry Doporučený minimální tlak pro spirálové čištění: 2 bar Vzorec pro stanovení spotřeby CIP při proplachu sedel (for liquids with comparable viscosity a density až water): Objednání: Specifikujte objednací číslo dle CASu nebo objednávkového listu. Tento produkt má certifikát EHEDG. Q=Kv Δ p Q=CIP-průtok (m 3 /h). Kv = Kv dle výše uvedené tabulky Δ p=tlakcip(bar) ESE00279CS 0801 Vprospektu uvedené informace byly přesné v době vydání, ale mohou se změnit bez předchozího upozornění. Jak kontaktovat společnost Alfa Laval: Kontaktní informace pro všechny země jsou průběžně aktualizovány na naší webové stránce. Informace si vyhledejte přímo na adrese
