1 . kymnoho typø, sv tlost a standardø ky Instalační materiál Alfa Laval Společnost Alfa Laval je kompletním zdrojem speciálních armatur a potrubí, požadovaných pro vaše potřeby v pivovarnictví, potravinářských, mlékárenských, kosmetických, biotechnologických a farmaceutických aplikacích. Hladký vntřní povrch bez trhlin a bezpečné samostavitelné objímky jsou charakteristickým rysem armatur Alfa Laval. Prvotřídní odolnost proti korozi a nepřekonatelnou provozní životnost nabízí každý. Armatury Alfa Laval jsou navrženy a vyráběny tak, aby byla zajištěna rozměrová přesnost a celistvost konstrukce, díky které je jejich montáž hračkou. Potrubí je vyráběno podle přísných norem společnosti Alfa Laval, takže perfektně lícují s přivařovacími armaturami. Vyberte si ze široké nabídky průměrů, povrchových úprav a tvarů připojení. Všechny výrobky jsou opatřeny štítky s čárovým kódem, informací o výrobku a datumu výroby. Tím je zajištěna optimální identifikace a zajištěno, že výrobek dorazí na pracoviště ve stavu vyhovujícím požadavkům pro orbitální svařování. Nabídka trubek a armatur společnosti Alfa Laval je rozdělena do dvou výrobních řad, Sanitary a BioPharm, výrobní řada Sanitary je vhodná pro většinu standardních provozů a výrobní řada je vhodná pro provozy, kde jsou kladeny zvláště vysoké požadavky na hygienu a čistitelnost. Trubky a armatury výrobní řady Sanitary Výrobní řada Sanitary nabízí široký výběr trubek a armatur s vnitřní povrchovou úpravou o drsnosti od Ra< 0,8 µm do Ra< 1,6 µm. Ve výrobní řadě Sanitary jsou zahrnuty trubky a armatury vyráběné podle rozměrových norem DIN 11850, ISO 2037, BS 4825, JIS G 3447 a. Trubky a armatury výrobní řady BioPharm Výrobní. řada BioPharm nabízí široký výběr trubek a armatur s vnitřní povrchovou úpravou o drsnosti od Ra< 0,4 µm do Ra< 0,8 µm, buď elektrolyticky leštěné nebo leštěné mechanicky. Do výrobní řadě BioPharm jsou zahrnuty trubky a armatury vyráběné podle norem DIN 11850, ISO 1127 a BPE. Výrobní řada BioPharm je vyráběna v souladu s normami BPE a DIN Všechny trubky jsou uvnitř vyčištěny a jednotlivě opatřeny víky a zabaleny. Všechny výrobky z nerezové oceli, které přicházejí do styku s produktem, patřící do výrobní řady BioPharm (mimo výrobky s povrchovou úpravou H3o), jsou dodávány s MTR (protokol o tovární zkoušce) nebo s certifikátem 3.1 podle EN Certifikáty pro H3o jsou k dispozici na požádání. Výrobní řada BioPharm je vyráběna při dodržení mimořádně přísných a důkladných kontrol kvality. Integrita tloušťky stěny všech trubkových výrobků tvářených zastudena je dosažena díky použití trubek se zaručenou minimální tloušťkou stěny. Po tváření zastudena jsou naše trubkové výrobky překalibrovány, aby bylo zaručeno, že ovalita leží v mezích předepsané tolerance. Čelní plochy jsou vytvořeny strojním pravoúhlým řezem. To umožňuje dosáhnout nejpřesnějších a konzistentních výsledků při orbitálním svařování. Všechny armatury prochází 100% vizuální kontrolou a odchylky ovality a pravoúhlosti jsou kontrolovány pomocí kalibrovaného zařízení. Povrchová úprava je kontrolována kalibrovaným profilometrem, aby bylo zajištěno, že není překročena maximální průměrná drsnost (Ra).

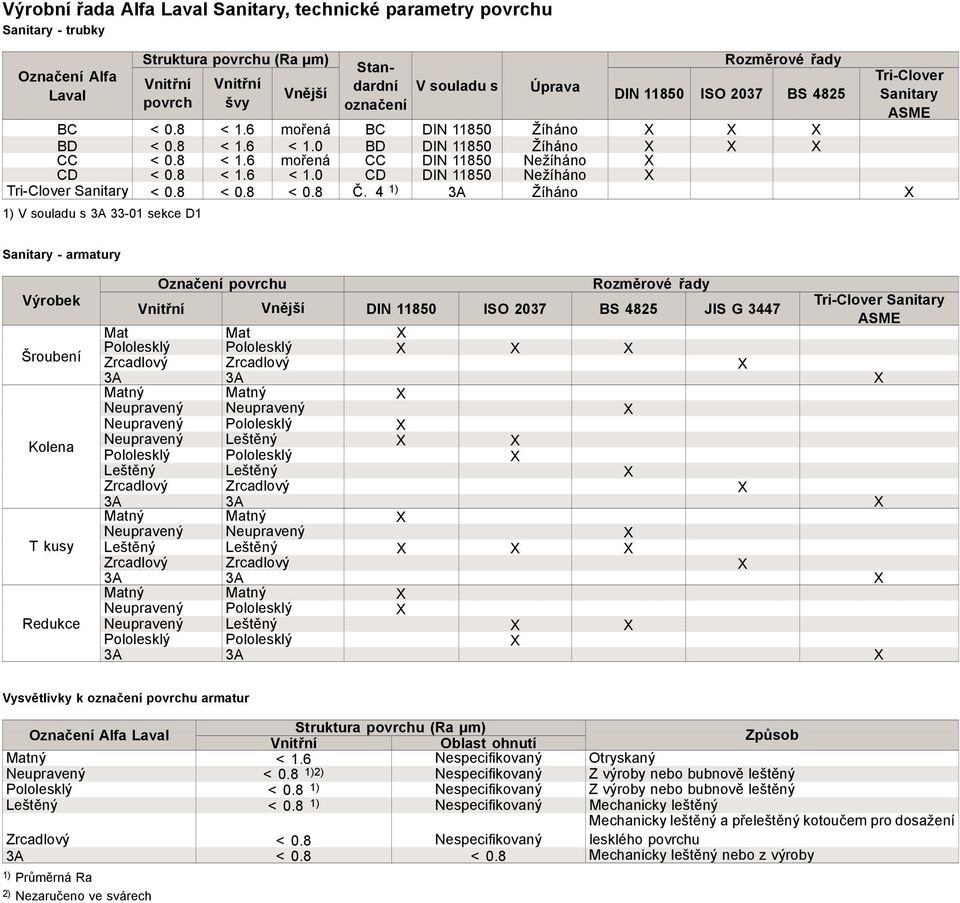

2 Výrobní řada Alfa Laval Sanitary, technické parametry povrchu Sanitary - trubky Označení Alfa Laval Struktura povrchu (Ra µm) Vnitřní povrch Vnitřní švy Vnější Standardní označení Vsouladus Úprava DIN ISO 2037 BS 4825 BC <0.8 <1.6 mořená BC DIN Žíháno BD < 0.8 < 1.6 < 1.0 BD DIN Žíháno CC <0.8 <1.6 mořená CC DIN Nežíháno CD < 0.8 < 1.6 < 1.0 CD DIN Nežíháno < 0.8 < 0.8 < 0.8 Č. 4 1) 3A Žíháno 1) V souladu s 3A sekce D1 Tri-Clover Sanitary Sanitary - armatury Výrobek Šroubení Kolena Tkusy Redukce Označení povrchu Vnitřní Vnější DIN ISO 2037 BS 4825 JIS G 3447 Mat Mat Pololesklý Pololesklý Zrcadlový Zrcadlový 3A 3A Matný Matný Neupravený Neupravený Neupravený Pololesklý Neupravený Leštěný Pololesklý Pololesklý Leštěný Leštěný Zrcadlový Zrcadlový 3A 3A Matný Matný Neupravený Neupravený Leštěný Leštěný Zrcadlový Zrcadlový 3A 3A Matný Matný Neupravený Pololesklý Neupravený Leštěný Pololesklý Pololesklý 3A 3A Vysvětlivky k označení povrchu armatur Označení Alfa Laval Struktura povrchu (Ra µm) Vnitřní Oblast ohnutí Způsob Matný <1.6 Nespecifikovaný Otryskaný Neupravený <0.8 1)2) Nespecifikovaný Z výroby nebo bubnově leštěný Pololesklý <0.8 1) Nespecifikovaný Z výroby nebo bubnově leštěný Leštěný <0.8 1) Nespecifikovaný Mechanicky leštěný Zrcadlový <0.8 Nespecifikovaný Mechanicky leštěný a přeleštěný kotoučem pro dosažení lesklého povrchu 3A <0.8 <0.8 Mechanicky leštěný nebo z výroby 1) Průměrná Ra 2) Nezaručeno ve svárech

3 Výrobní řada Alfa Laval, technické parametry povrchu Trubky a armatury výrobní řady BioPharm Struktura povrchu (Ra µm) Tri-Clover Tri-Clover Tri-Clover Označení Přivařené Standardní BioPharm BioPharm V souladu s Alfa Laval Vnitřní / Oblast Vnější Úprava BioPharm označení řada A/ DIN řada B/ ISO -BPE ohnutí PL < 0.5 < 0.5 < 0.8 SFT1/SFF1* BPE Žíháno PM <0,4EP 3) <0,4EP 3) < 0.8 SFT4/SFF4* BPE Žíháno H3o < 0.8 < 0.8 < 0.8 H3o DIN Žíháno H4o < 0.4 < 0.4 < 0.8 H4o DIN Žíháno HE4o <0,4EP 3) <0,4EP 3) < 0.8 HE4o DIN Žíháno 3) Elektrolyticky leštěno * SFT- povrchová úprava trubek, SFF- povrchová úprava tvarovek. SFT 4/SFF4: Ra < 0,375 EP Převodní tabulka - povrchová úprava Vztah mezi hodnotami Grit a Ra Ra (µm) Ra (µ inch) US Grit UK Grit Výrobní řada Alfa Laval Sanitary, specifikace použitých materiálů Smáčené ocelové části * (304) DIN ISO 2037 BS 4825 JIS G * (304L) * (316) 1) 1,4404* (316L) 304** 316L** 1) Redukce a přechodové kusy tvaru T jsou k dispozici pouze v materiálu (316) * V souladu s DIN EN ** V souladu s ASTM A 269 a A 270. těsnění armatur DIN ISO 2037 BS 4825 NBR Nitril (Buna-N) Bílý nitril (bílá buna-n) EPDM FPM Viton PTFE Silicon (Q)

4 Výrobní řada Alfa Laval, specifikace použitých materiálů Smáčené ocelové části -BPE řada A/ DIN řada B/ ISO * (316L) 316L** * V souladu s DIN EN ** V souladu s ASTM A 269 a A 270. Všechny přivařovací konce výrobní řady BioPharm s označením Tri-Clover odpovídají také normě BPE v obsahu síry v rozmezí 0,005-0,017%. Řady A, B a C jsou k dispozici v ve třídách feritu delta DF-1 a DF-3, v souladu s normou DIN 11866, viz níže Třídy delta feritu podle normy DIN Třída DF Hodnota feritu delta 1 3,0% 2 1,0% 3 0,5% těsnění armatur řada A/ DIN BPE Nitril (Buna-N) Bílý nitril (bílá buna-n) EPDM 4) FPM Viton 4) řada B/ ISO 1127 Bílý Viton PTFE 3) 3) Silicon (Q) 4) 3) PTFE dostupný pouze pro těsnění svorek 4) EPDM, Viton a Silicon je dostupný s certifikátem USP třída 6 - požadavek specifikujte při objednávce. Tabulka s chemickým složením Druh materiálu C Si Mn Chemické složení v hmotnostních % Číselné označení Norma P S N Cr Ni Mo DIN-EN L ASTM A L* ASTM BPE / ASTM A 270 S ,035 0,030 0,075 0,040 0,005-16,00-0,017 18, ,00-10, ,00-3,00

5 Výrobní řada Alfa Laval, jmenovité hodnoty tlaku (bar) DIN ISO 2037 BS 4825 JIS G 3447 Trubky (20 C) * * * * Kolena, T kusy, Redukce (80/200 C) 25/15 25/15 25/15 25/15 25/15 Maticové šroubení (80/200 C) 25/15 25/15 25/15 25/15 Přírubové šroubení (80/200 C) 25/15 25/15 25/15 25/15 * Jmenovité hodnoty tlaku pro trubky závisí na velikosti (větší průměr, nižší jmenovitý tlak) Výrobní řada Alfa Laval, jmenovité hodnoty tlaku (bar) -BPE řada A/ DIN řada B/ ISO 1127 Trubky (20 C) * * * Kolena, T kusy, Redukce (80/200 C) 25/15 25/15 25/15 Maticové šroubení (80/200 C) 25/15 25/15 Přírubové šroubení (80/200 C) 25/15 25/15 * Jmenovité hodnoty tlaku pro trubky závisí na velikosti (větší průměr, nižší jmenovitý tlak) Jmenovité hodnoty tlaku (bar) pro připojení Tri-Clamp Provozní jmenovité hodnoty* (bar) Velikost trubky OD 1 a 3 palce 1 a 11 palce 2 palce 21 palce 3 palce 4 palce 6 palců 13MHLA (Šroub utažen na maximum) při 20 C při 120 C MHHM (Křídlová matice utažena na moment 2,8 Nm) při 20 C při 120 C MHHS (Křídlová matice utažena na moment 2,8 Nm) při 20 C při 120 C MHP (Šrouby utaženy na moment 2,71 Nm) při 20 C při 120 C A13MO (1-3" matice utaženy na moment 2,3 Nm., 4"-6" na 3.4 Nm.) při 20 C při 120 C A13MHM (Křídlová matice utažena na moment 2,8 Nm) při 20 C při 120 C * Provozní jmenovité hodnoty jsou získány při hydrostatických testech, při použití standardně lisovaných těsnění z materiálu Buna-N, se správně instalovanými hrdly, sestavenými objímkami a bez tlakových rázů. Vpřípadě použití pro jiný typ provozu, odlišného materiálu těsnění a pro hodnoty při vyšších teplotách kontaktujte společnost Alfa Laval. Všechny uvedené jmenovité hodnoty jsou závislé na ostatních součástech systému a jejich správné montáži. Pro teploty nad 120 C doporučujeme používat pouze svorky 13MHP.

6 Tlaková ztráta a charakteristiky rychlosti proudění Tlaková ztráta na 100 m ISO 2037 a DIN trubek Rychlost prodění v ISO 2037 a DIN trubkách. ESE00155CS 0801 Vprospektu uvedené informace byly přesné v době vydání, ale mohou se změnit bez předchozího upozornění. Jak kontaktovat společnost Alfa Laval: Kontaktní informace pro všechny země jsou průběžně aktualizovány na naší webové stránce. Informace si vyhledejte přímo na adrese
