ABLOY DA460 Automatický dvení pohon pro kídlové dvee. Instalaní návod + programování

Transkript

1 ABLOY DA460 Automatický dvení pohon pro kídlové dvee Instalaní návod + programování

2 Obsah: Možné varianty dodávky Obecné informace Popis a provoz zaízení Funkce hlavního vypínae a programového pepínae Rozmry a váha dveí Instalace Vnitní propojení Nastavení pohonu programování funkce Bezpenost dveí s automatickým dvením pohonem Vnjší pipojení Píklady zapojení Diagnostika poruch Údržba zaízení Možné varianty dodávky: DA460 automatický dvení pohon pro pantové dvee elektromotorický (bez bateriové zálohy) DA103 montážní plech 6ks šroubu 5,5x32 DA147 Standardní lomené rameno 2ks 5,5x32 a 1ks M8x30 DA148 Prodloužené lomené rameno 2ks 5,5x32 a 1ks M8x30 DA149 Kluzné rameno 2ks 5,5x32 a 1ks M8x30 DA150 Možné prodloužení hídele - 10mm + M8x35-20mm + M8x35 + M8x45-60mm + M8x90

3 Obecné informace: Technická data: Napájecí naptí: V AC (+/-10%), Hz Rozsah pracovních teplot: -15 C až +50 C Universální provedení pro montáž na otevírací/zavírací stranu Možnost napájení z externího zdroje: 24 V DC, 3A Max. píkon: 72W Zabudovaný napájecí zdroj: 24 V DC, 500 ma nebo 12 V DC, 1A Bezpotenciálový reléový výstup: 0.8 A & 30 V DC odporová zátž 0.3 A & 30 V DC indukní zátž Max. úhel otevení: až 100 s lomeným ramenem až 100 s kluzným ramenem na stran otevení až 100 s kluzným ramenem na stran zavení as otevení: 0 až 60 s Programovatelné funkce: 1) Push & Go (Zatla a jdi) 2) Free swing (Otevírání a zavírání bez protisíly) Funkce pitažení dveí ped jejich následným otevením Funkce držení otevených nebo zavených dveí silou (pes PC) Vstup pro EPS signál Rozmry: (š x v x h) 595 x 85 x 107 mm Hmotnost: 6,5 kg Krytí: IP20 Barva: stíbrná, bílá Programování: manuáln nebo pomocí PC pes USB Software: AJ/Finsky Pi objednávce není nutno specifikovat "handing" pohonu, tzn. stejný pohon lze použít pro levé nebo pravé dvee!

4 Popis a provoz zaízení: Abloy DA460 je elektromechanický automatický dvení pohon pro pantové dvee. Je uren pro aplikace s velkou frekvencí otevírání a zavírání. Tento pohon nabízí novou funkci, tzv. free swing režim, kdy pohon neklade pi otevírání a zavírání žádný odpor a dvee je možné otevírat/zavírat manuáln jako kdyby na dveích nebyl žádny pohon instalován. V R mže být použit na nepožárních dveích, jednokídlých i dvoukídlých, devných, kovových, sklenných apod. Další oblastí využití jsou aplikace pro ventilaní dvee a dvee na únikových východech, dále pak dvee pro bezbariérové vstupy apod. POZOR! Pokud potebujete použít automatický dvení pohon na dvee s požární odolností, je nutné zvolit jiný typ DA361, který obsahuje mechanickou zálohu zavení dveí! Bezpenostní funkce: Pi otevírání dveí: Pokud jsou dvee pi otevírání zastaveny násilím nebo nárazem na pekážku, dvee se zastaví (pohon pestane tlait silou). Následn s pohon snaží 3x v intervalu 1 vteiny znovu dvee otevít. Maximální poet opakování pokus o otevení je 12x. Pokud ani tak nedojde k otevení dveí, dvee se automaticky zavou. Pi zavírání dveí: Pokud jsou dvee pi zavírání zastaveny násilím nebo nárazem na pekážku, dvee se zastaví (pohon pestane tlait silou). Následn se pohon snaží max. 12x zavít dvee. Pokud se dvee stále nedovou, pohon opakuje pokus o zavení v period 1 minuty. Funkce hlavního vypínae a programového pepínae Síový vypína Programový pepína Pokud je síový vypína zapnutý, doutnavka svítí. 1=zapnuto, 0=vypnuto Funkce programového pepínae: AUTO pohon otevírá dvee automaticky po pivedení aktivaního impulsu a drží dvee otevené po dobu nastavenou trumfem HOLD OPEN TIME v rozsahu 0-60 vtein. MAN Manuální použití OPEN funkce trvalého otevení POZOR! V pohonu je 3 vteinová prodleva zmny režimu pi pepínání programového pepínae mezi pozicemi OPEN, AUTO a MAN.

5 Rozmry a váha dveí: Použití s lomeným ramenem: Váha dveí (kg) Šíka dveí (cm) Použití s kluzným ramenem: Váha dveí (kg) Šíka dveí (cm)

6 Instalace: Píprava instalace: Zkontrolujte správnou funkci dveí panty a mezeru kídla dveí a rámu dveí Zkontrolujte správnou funkci instalovaného zámku pozici zámku a protiplechu Sejmutí krytu: Pozor! Odpojte ochranný zemnící vodi od krytu a pipojte ho zpt po provedení instalace! Mjte odpojené napájecí naptí pokud demontujete nebo nasazujete kryt pohonu. Instalace montážního plechu: Dvení pohon musí být vždy orientován hlavním vypínaem smrem k pantm. Použijte montážní plech DA103 pro snadnjší montáž. Ujistte se, že je montážní plech ádn pipevnn k rámu nebo stn než na nj pišroubujete dvení pohon. Osa pant Nákres je platný pro instalaci pohonu dveí s kluzným ramenem DA149 na zavírací stranu. Pokud instalujete pohon dveí na otevírací stranu dveí, prohlédnte si obrázek pro instalaci pohonu na otevírací stranu dále v návodu.

7 Instalace pohonu dveí DA460 se standardním ramenem DA147 na zavírací stranu dveí Osa pant Šrouby M8x22 a podložky pro montáž pohonu Length of extension piece = délka redukce hídele Frame depth = hloubka rámu dveí Po instalaci zkontrolujte, zda je rameno správn nastaveno vi dvenímu kídlu. Namontujte dvení zarážku v míst, kde je max. úhel otevení dveí. Utáhnte zajišovací šroubek na boní stran ramena.

8 Instalace pohonu dveí DA460 se kluzným ramenem DA149 na zavírací stranu dveí Osa pant Šrouby M8x22 a podložky pro montáž pohonu * Výkres platí pro montáž kluzného ramena bez prodlužování osy hídele. Length of extension piece = délka redukce hídele Frame depth = hloubka rámu dveí Arm distance = vzdálenost ramena Minimum door width = min. šíka dveí Po instalaci zkontrolujte, zda je rameno správn nastaveno vi dvenímu kídlu. Namontujte dvení zarážku v míst, kde je max. úhel otevení dveí. Utáhnte zajišovací šroubek na boní stran ramena.

9 Instalace pohonu dveí DA460 se kluzným ramenem DA149 na otevírací stranu dveí Osa pant Šrouby M8x22 a podložky pro montáž pohonu Length of extension piece = délka redukce hídele Frame depth = hloubka rámu dveí Arm distance = vzdálenost ramena Minimum door width = min. šíka dveí Po instalaci zkontrolujte, zda je rameno správn nastaveno vi dvenímu kídlu. Namontujte dvení zarážku v míst, kde je max. úhel otevení dveí. Utáhnte zajišovací šroubek na boní stran ramena.

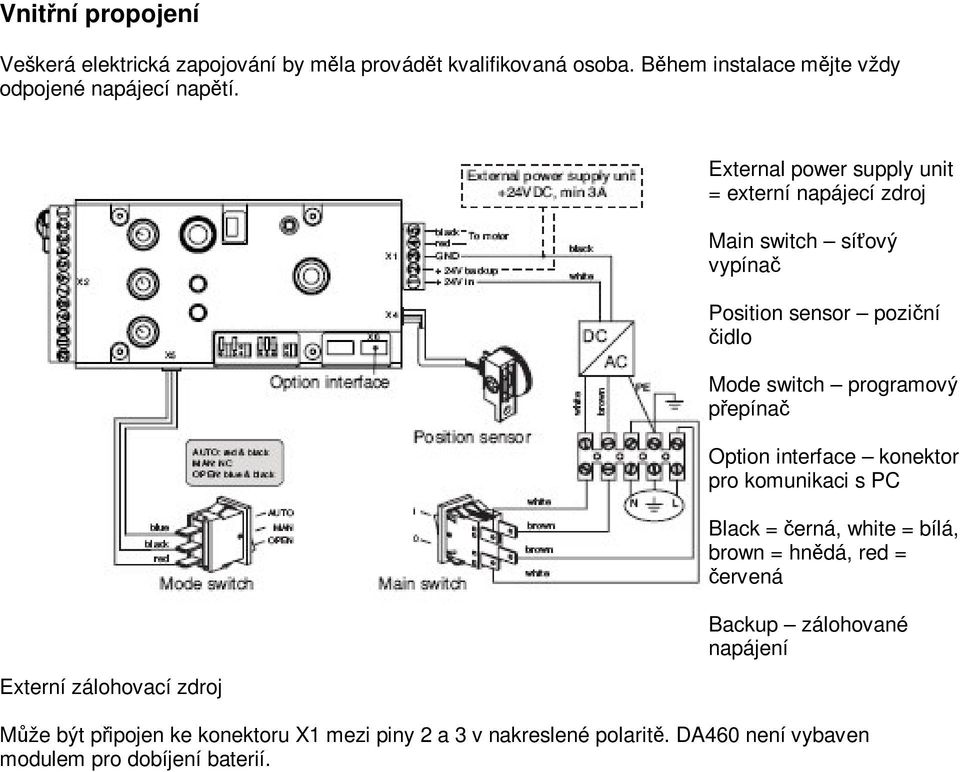

10 Vnitní propojení Veškerá elektrická zapojování by mla provádt kvalifikovaná osoba. Bhem instalace mjte vždy odpojené napájecí naptí. Externí zálohovací zdroj External power supply unit = externí napájecí zdroj Main switch síový vypína Position sensor poziní idlo Mode switch programový pepína Option interface konektor pro komunikaci s PC Black = erná, white = bílá, brown = hndá, red = ervená Backup zálohované napájení Mže být pipojen ke konektoru X1 mezi piny 2 a 3 v nakreslené polarit. DA460 není vybaven modulem pro dobíjení baterií.

11 Nastavení pohonu programování funkce

12 Bezpenost dveí s automatickým dvením pohonem: Bezpenost dveí je dána základním nastavením automatického dveního pohonu síla pohonu (operator force), rychlost (speed) a as držení otevených dveí (hold open time). Síla pohonu je dležitým parametrem nastavení. Vysoká hodnota má vliv na bezpenost a taktéž na citlivost pi nárazu na pekážku Rychlost vysoká hodnota mže zapíinit otevírání dveí do vtšího než nastaveného úhlu 1/ Nastavte nejdíve nízkou rychlost otevírání (speed) 2/ Nastavte nejdíve malou sílu pohonu pro otevírání a zavírání dveí a až následn tuto veliinu zvyšujte 3/ Nastavte as držení otevených dveí Ideální je z hlediska bezpenosti doplnit všechny automatické dvení pohony bezpenostními senzory DA001 nebo DA002, které zajistí max. bezpenost otevírání a zavírání dveí. Je doporueno používat bezpenostní senzory ve všech aplikacích. Vnjší pipojení V DC, 500mA výstup V DC, 1000mA výstup (max. výst. výkon je 12W!) 10 zem 7, 8, 9 bezpotenciálový kontakt relé 6 aktivaní impuls 5 zpoždný impuls, dvee se otevírají se zpoždním 1 vteiny 4 bezpenostní idlo (pi spojení se zemí dojde k zastavení dveí) 3 vstup pro pipojení zámku 2 požární idlo 1 - zem Požární idlo propojka mezi pinem 1 a 2 vyazuje funkci požárního idla. Požární idlo pipojte mezi svorky 1 a 2 a zkontrolujte logiku jumperu na ídicí jednotce (fire n.c.). Bezpenostní idlo - na otevírací stran dveí pipojuje se mezi pin 1 a 4. Smyka musí mít odpor 1kOhm odpor se zapojuje do bezpenostního senzoru. Pokud bezpenostní senzor nepoužijete, zapojte rezistor 1kOhm pímo na svorky 1 a 4. - Na zavírací stran dveí pipojte pímo do svorky aktivaního impulsu svorka 6.

13 Aktivaní impuls - do svorky pipojujte jen bezpotenciálový kontakt N.O. Max. délka kabelu od aktivaního vstupu je 30 metr. Odpor smyky by neml pesáhnout 100 Ohm pi sepnutém kontaktu. - k otevení dveí dochází bez zpoždní Zpoždný impuls k aktivaci otevírání dochází s 1 vteinovým zpoždním Píklady zapojení Schéma zapojení s elektromotorickým zámkem ABLOY EL420/EL520 Schéma zapojení s elektromagnetickým zámkem ABLOY EL414/415

14 Bezpenostní senzor DA001 a DA002 Diagnostika poruch Údržba zaízení Instalace, nastavení a údržba musí být provádna odborn zpsobilou osobou. Dvení kídlo a zámek musí pracovat správn. Doporuená kontrola zaízení pi frekvenci otevírání 500 a více za den 3x a 4x ron, jinak 1x a ž 2x ron. Provádný servis: mazání ozubených kol u hídele, seízení pozice ramene a pohonu, programování a nastavení pohonu dveí, ovení funkce aktivaních a bezpenostních senzor.
