Poloautomatické robotické sekačky S1 a S14

HTML
DOWNLOAD

Rozměr: px

Začít zobrazení ze stránky:

Download "Poloautomatické robotické sekačky S1 a S14"

Miloslava Bláhová
před 8 lety
Počet zobrazení:

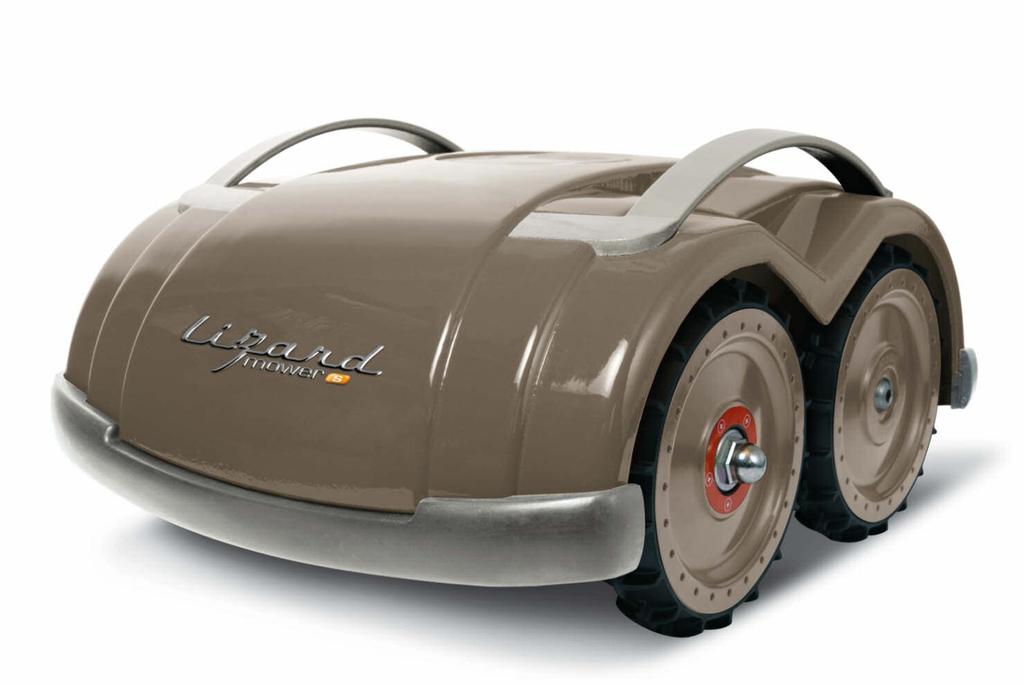

1 Poloautomatické robotické sekačky S1 a S14

dobíjecích bodů Vystřeďovací podložka pod nůž a šroubky pro

2 Obsah balení S1 a S14 A B C D Poloautomatická sekačka S1 nebo S14 Napájecí kabel s transformátorem a terminálem pro připojení dobíjecích bodů Vystřeďovací podložka pod nůž a šroubky pro upevnění. Uživatelský návod Bez instalace jedná se o produkt RTR RTR Ready To Run

řezného nože 2200 4000 ot/min rychlost posunu 16 m/min min doba nabíjení 3 hod, připojení na nabíjení

3 S1 a S14 Základní vlastnosti: max. plocha sečení 400m² maximální sklon 27 výška sečení 34 nebo 40 mm průměr nože 250 mm, 4 ramena otáčky řezného nože ot/min rychlost posunu 16 m/min min doba nabíjení 3 hod, připojení na nabíjení ručně doba provozu max. 3,5 hodiny rozměry: 409x199x335 mm hmotnost: 7,9 kg včetně baterie lithiová dobíjecí baterie 25,2 V 6,9Ah rozdíl mezi S1 a S14 je v senzorech pádu.

4 Pádové senzory S14 Senzor pádu Senzor trávy

Nabíjení sekačky K nabíjení slouží nabíjecí kabely s transformátorem S1 i S14 se dobíjejí

doby než se vybije, pak se zastaví tam kde ji baterie dojdou Pravidla pro umístění dobíjecí

Pokud je to možné, umístěte jej do vnitřních prostor.

5 Nabíjení sekačky K nabíjení slouží nabíjecí kabely s transformátorem S1 i S14 se dobíjejí ručně, po vybití je nutné sekačku vzít a donést ji k nabíjecí stanici Sekačka pracuje do té doby než se vybije, pak se zastaví tam kde ji baterie dojdou Pravidla pro umístění dobíjecí stanice: Instalace musí být provedena v místě chráněném před vodními živly. Pokud je to možné, umístěte jej do vnitřních prostor. Pokud bude instalováno ve venkovních prostorách, je třeba jej uzavřít do příslušné skříňky, která musí být dobře odvětrávána. Napájecí zdroj neumísťujte na přímé slunce.

tak aby se nic nedostalo pod sekačku. Pozor na vyčnívající trysky Zavlažovacího systému!

6 Úprava sečené plochy Před prvním spuštěním robota je nutné upravit sečený pozemek Úprava travnaté plochy Sečená plocha musí být bez výmolů, jamek, kamenů, hraček atd. tak aby se nic nedostalo pod sekačku. Pozor na vyčnívající trysky Zavlažovacího systému! Překážky Zahradu upravíme tak aby sekačka dokázala rozpoznat končící trávník a jiné překážky jako je mulčovací kůra, chodník, zídku.

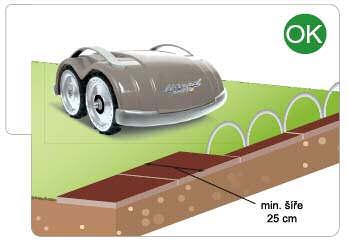

7 Úprava sečené plochy Robot provede změnu směru pokud rozpozná jednu z následujících překážek: 1. Obrubník nebo překážka o min výšce 9 cm 2. Chybějící trávník, chodník v délce 25 cm. 3. Postupný nájezd na svah se sklonem větším než Rychlý nájezd na svah se sklonem vyšším než Živý plot 6. Mulčovací kůra (pokud je vlhká nebo mokrá tak to prodlouží dráhu po které se zastaví a otočí zpět)

8 Pokud jsou místa pro robota nebezpečná, jako např. bazén, rybník, propusť, schodek nebo improvizovaný sjezd, je důležité nastavit správně tato ohraničení, aby nedocházelo k poškození robota

Poznámky k provozu Spadané listí sekačka detekuje jako neposečenou plochu K zastavení nože sekačky dojde z následujících příčin: 1. Vysoká tráva nebo velmi nízká rychlost motoru. 2.

9 Poznámky k provozu Spadané listí sekačka detekuje jako neposečenou plochu K zastavení nože sekačky dojde z následujících příčin: 1. Vysoká tráva nebo velmi nízká rychlost motoru. 2. Došlo ke kontaktu s rukojetí. 3. Robot překročil 30 sklon. 4. Náklon robota byl proveden příliš rychle. 5. Pokud dojde ke kontaktu s oběma rukojeťmi, robot okamžitě zastaví pohon řezací čepele.

Princip funkce Kdy robot začne sekat - Travní senzory zjišťují přítomnost trávy - Pokud trávu nedetekuje tak se zastaví - Pokud trávu detekuje tak roztočí nůž a začne se náhodně pohybovat od překážky

10 Princip funkce Kdy robot začne sekat - Travní senzory zjišťují přítomnost trávy - Pokud trávu nedetekuje tak se zastaví - Pokud trávu detekuje tak roztočí nůž a začne se náhodně pohybovat od překážky k překážce - Rychlost otáček se řídí automaticky, při vysoké trávě jsou vysoké, při nízké trávě nízké Kdy se robot zastaví - Stlačení tlačítka STOP nebo PAUSE - Vybití baterie - Uchopení robota za rukojeť - Jestliže je plocha posečena (při sečení robot postupně snižuje otáčky motoru v závislosti na odporu nože, pokud jsou otáčky na minimu po určitý čas robot se zastaví.)

11 Ovládání robota Tlačítka mají stále stejnou funkci. Funkce LED diod se mění v závislosti na činnosti robota

12 Pokud dojde k poruše robota rozbliká se tlačítko ON. 1. Porucha pravého motoru 2. Porucha levého motoru 3. Porucha žacího nože 4. Převrácení robota

13 Výměna žacího nože

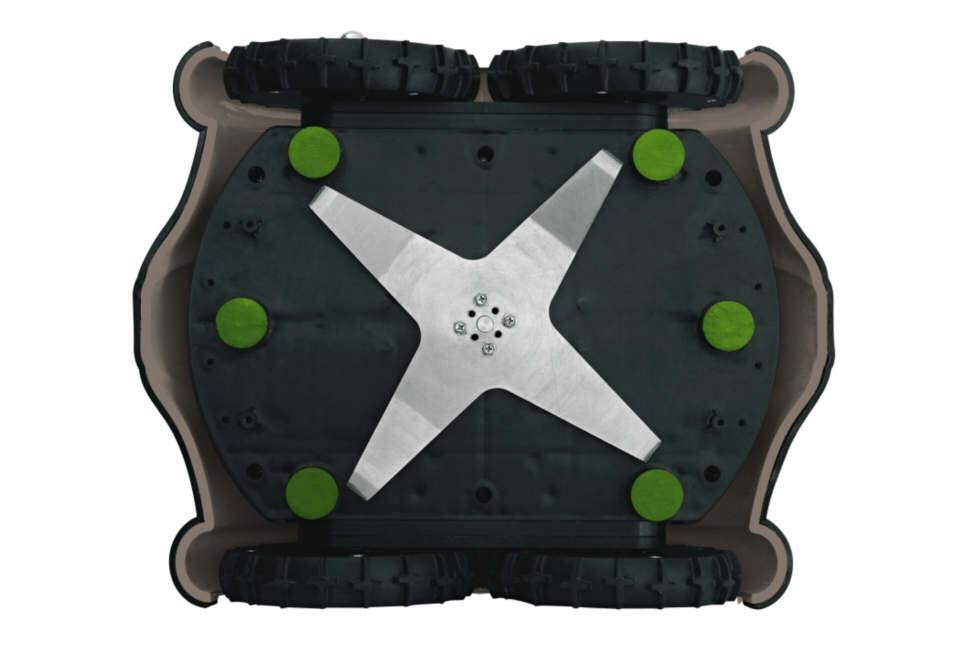

14 Výměna žacího nože

15 PORUCHY, PŘÍČINY A JEJICH ODSTRANĚNÍ Porucha Příčina Opatření Poškozená čepel Vyměňte čepel za novou Čepel je zanesená zbytky (pásky, provázky, úlomky umělé hmoty atd.). Vypněte robota do bezpečnostní pozice Používejte ochranné rukavice, aby nemohlo dojít k pořezání rukou. Robot je příliš hlučný Robot byl spuštěn v blízkosti překážek (vzdálených méně než 1 metr) nebo za přítomnosti nepředvídaných překážek (spadlé větve, zapomenuté předměty atd.). Poškozený elektrický motor Vypněte robota do bezpečnostní pozice Odstraňte překážky a znovu spusťte robota. Nechte vyměnit motor v autorizovaném servisním centru DIHEAU s.r.o. Příliš vysoká tráva Navyšte výšku sečení Nejdříve proveďte sečení vysoké trávy běžnou sekačkou.

16 Porucha Příčina Opatření Nedostatečná pracovní doba Prodlužte pracovní dobu. Na čepeli jsou usazeniny a/nebo nečistoty Vypněte sekačku do bezpečnostní pozice. Vyčistěte čepel. Používejte ochranné rukavice, aby nemohlo dojít k pořezání rukou. Pracovní plocha není kompletně posečená Opotřebovaná čepel Pracovní plocha je příliš veliká vzhledem k výkonnostní kapacitě robota Končící životnost baterií. Baterie se nenabíjí kompletně. Vyměňte čepel za originální náhradní díl. Upravte pracovní plochy Vyměňte baterie za originální náhradní díl. Vyčistěte a odstraňte případnou rez z kontaktních bodů baterií. Baterie nabíjejte alespoň 12 hodin Na displeji se zobrazuje "Závada motoru kol"(1 nebo 2 bliknutí zelené kontrolky ON). 1 BLIKNUTÍ porucha pravého motoru 2 BLIKNUTÍ porucha levého motoru Nerovný terén nebo přítomnost překážek bránících v pohybu. Jeden nebo oba motory zajišťující pohon kol jsou vadné. Ujistěte se, že je trávník jednotný, bez děr, kamenů a jiných překážek. V opačném případě proveďte potřebné úkony pro nápravu Nechte opravit nebo vyměnit motor. V autorizovaném servisním centru DIHEAU s.r.o.

Porucha Příčina Opatření Čepel je poškozená Vyměňte čepel za novou Blikání LED kontrolek signalizuje Porucha motoru/čepele. 3 bliknutí zelené led kontrolky ON.

17 Porucha Příčina Opatření Čepel je poškozená Vyměňte čepel za novou Blikání LED kontrolek signalizuje Porucha motoru/čepele. 3 bliknutí zelené led kontrolky ON. Čepel je zanesená zbytky (pásky, provázky, úlomky umělé hmoty atd.). Robot byl spuštěn v blízkosti překážek (vzdálených méně než 1 metr) nebo za přítomnosti nepředvídaných překážek (spadlé větve, zapomenuté předměty atd.). Porucha motoru Příliš vysoká tráva Vypněte robota do bezpečnostní pozice Zbavte čepel usazenin. Používejte ochranné rukavice, aby nemohlo dojít k pořezání rukou. Vypněte robota do bezpečnostní pozice Odstraňte překážku a znovu robota spusťte Kontaktujte autorizované servisní centrum DIHEAU s.r.o. Zvyšte výšku sečení Jestliže máte nastavenou max. výšku sečení posečte trávník běžnou sekačkou Blikání kontrolky LED signalizuje Překlopení Kontrolka LED (X) 4 bliknutí Travnatá plocha s přílišným náklonem terénu nebo s nepřesně vymezenými okraji Porucha čidla překlopení. Ověřte instalační předpisy.. Pokuste se znovu uvést robota do provozu. V případě, že problém přetrvává, nechte robota opravit v autorizovaném servisním centru DIHEAU s.r.o.

18 Nedochází k zapnutí robota. Režim baterií signalizuje jejich vybití. Připojte robota k nabíječce a vyčkejte maximálně 4 hodiny. Pokud nedojde k zapnutí, kontaktujte autorizované servisní centrum DIHEAU s.r.o. Napájecí zdroj nespíná. Chybí napětí při napájení Zkontrolujte správné připojení k nabíječce. Vadná pojistka. V autorizovaném servisním centru DIHEAU s.r.o. nechte vyměnit pojistku.
