Příloha P1 Výklad základních pojmů

Transkript

1 Příloha P1 Výklad základních pojmů dalba - skupina vzájemně spojených pilot popř. masivní konstrukce opatřená pacholaty, která slouží k přistávání a uvázání lodí a lodních sestav čekajících na úvazišti v rejdě plavební komory nebo přístavu [ČSN ] délka vzdutí - vzdálenost od konce vzdutí hladiny ke vzdouvací stavbě měřeno v podélné ose vzduté vody [ČSN ] dolní voda - část vodního toku, zdrže nebo nádrže přilehlá ke vzdouvací stavbě směrem po proudu [ČSN ] dopravní kapacita splavněné řeky - roční dopravní kapacita splavněné řeky nebo průplavu s plavebními komorami; je přibližně dána dopravní výkonností plavebních komor nebo lodních zdvihadel [ČSN ] gabarity vodní cesty - základní parametry vodní cesty, ovlivňující zásadním způsobem stupeň využití lodního parku pro lodní dopravu: jsou to hloubka a šířka plavební dráhy, poloměry jejího zakřivení v obloucích, podjezdná výška pod mosty a jejími stabilními zařízeními křižujícími vodní cestu, rychlost proudění a maximální plavební průtok [ČSN ] horní voda - část vodního toku, zdrže nebo nádrže přilehlá ke vzdouvací stavbě směrem proti proudu [ČSN ] hustota sítě vodních cest - délka vodních cest připadající na jednotku plochy daného území [ČSN ] instalovaný výkon vodní elektrárny - součet jmenovitých činných výkonů všech soustrojí vodní elektrárny [ČSN ] jez - vzdouvací stavba přehrazující koryto toku, výjimečně i údolí, sloužící hlavně k vytvoření zdrže, získání spádu a/nebo zajištění plavebních podmínek [ČSN ] kaskáda plavebních stupňů - souvislá řada plavebních stupňů na splavněném toku [ČSN ] koncentrační stavba podélná nebo příčná hrázka (výhon), která zužuje (soustřeďuje) vodní proud do užšího koryta vodního toku za účelem vytvoření větší hloubky plavební dráhy na splavněném nebo splavňovaném vodním toku [ČSN ] konec vzdutí nádrže - část vodní nádrže přilehlá ke konci vzdutí hladiny [ČSN ] kotviště - prostor vymezený na vodní cestě pro kotvení plavidel [ČSN ] lodní sestava - volné spojení plavidel za sebou či vedle sebe vytvořené za účelem společné plavby; pozn.: používá se při vlečné plavbě [ČSN ] 1

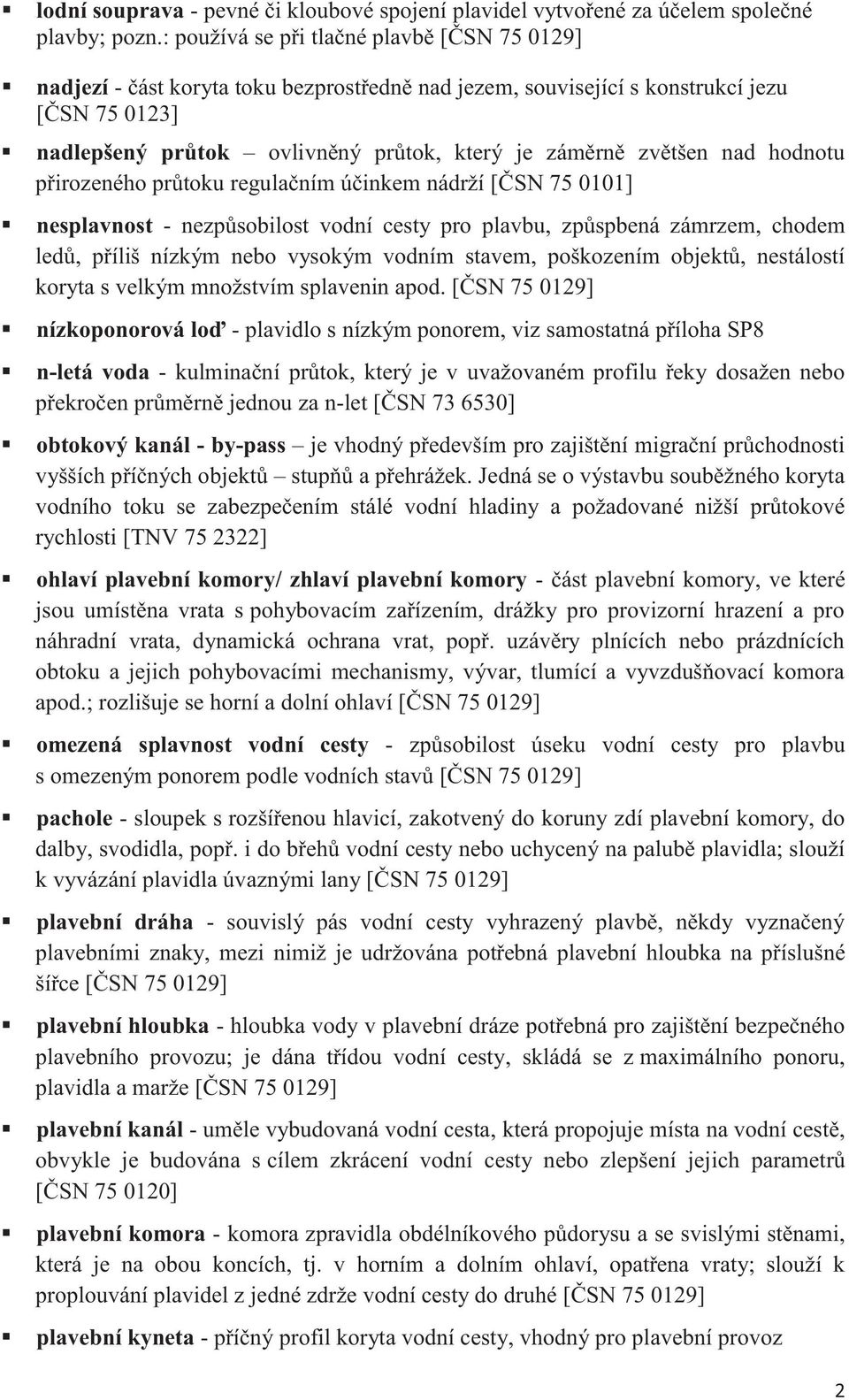

2 lodní souprava - pevné či kloubové spojení plavidel vytvořené za účelem společné plavby; pozn.: používá se při tlačné plavbě [ČSN ] nadjezí - část koryta toku bezprostředně nad jezem, související s konstrukcí jezu [ČSN ] nadlepšený průtok ovlivněný průtok, který je záměrně zvětšen nad hodnotu přirozeného průtoku regulačním účinkem nádrží [ČSN ] nesplavnost - nezpůsobilost vodní cesty pro plavbu, způspbená zámrzem, chodem ledů, příliš nízkým nebo vysokým vodním stavem, poškozením objektů, nestálostí koryta s velkým množstvím splavenin apod. [ČSN ] nízkoponorová loď - plavidlo s nízkým ponorem, viz samostatná příloha SP8 n-letá voda - kulminační průtok, který je v uvažovaném profilu řeky dosažen nebo překročen průměrně jednou za n-let [ČSN ] obtokový kanál - by-pass je vhodný především pro zajištění migrační průchodnosti vyšších příčných objektů stupňů a přehrážek. Jedná se o výstavbu souběžného koryta vodního toku se zabezpečením stálé vodní hladiny a požadované nižší průtokové rychlosti [TNV ] ohlaví plavební komory/ zhlaví plavební komory - část plavební komory, ve které jsou umístěna vrata s pohybovacím zařízením, drážky pro provizorní hrazení a pro náhradní vrata, dynamická ochrana vrat, popř. uzávěry plnících nebo prázdnících obtoku a jejich pohybovacími mechanismy, vývar, tlumící a vyvzdušňovací komora apod.; rozlišuje se horní a dolní ohlaví [ČSN ] omezená splavnost vodní cesty - způsobilost úseku vodní cesty pro plavbu s omezeným ponorem podle vodních stavů [ČSN ] pachole - sloupek s rozšířenou hlavicí, zakotvený do koruny zdí plavební komory, do dalby, svodidla, popř. i do břehů vodní cesty nebo uchycený na palubě plavidla; slouží k vyvázání plavidla úvaznými lany [ČSN ] plavební dráha - souvislý pás vodní cesty vyhrazený plavbě, někdy vyznačený plavebními znaky, mezi nimiž je udržována potřebná plavební hloubka na příslušné šířce [ČSN ] plavební hloubka - hloubka vody v plavební dráze potřebná pro zajištění bezpečného plavebního provozu; je dána třídou vodní cesty, skládá se z maximálního ponoru, plavidla a marže [ČSN ] plavební kanál - uměle vybudovaná vodní cesta, která propojuje místa na vodní cestě, obvykle je budována s cílem zkrácení vodní cesty nebo zlepšení jejich parametrů [ČSN ] plavební komora - komora zpravidla obdélníkového půdorysu a se svislými stěnami, která je na obou koncích, tj. v horním a dolním ohlaví, opatřena vraty; slouží k proplouvání plavidel z jedné zdrže vodní cesty do druhé [ČSN ] plavební kyneta - příčný profil koryta vodní cesty, vhodný pro plavební provoz 2

3 plavební provoz - souhrn činností, kterými se uskutečňuje a zajišťuje plavba a stání plavidel na vodních cestách [ČSN ] plavební stupeň - stupeň mezi dvěma sousedícími plavebními úseky vodní cesty s rozdílnými úrovněmi hladin, překonávaný plavební komorou, zdvihadlem nebo vzdouvacím žlabem [ČSN ] plavební šířka - šířka plavební dráhy potřebná pro zajištění bezpečného a hospodárného plavebního provozu; je dána třídou vodní cesty [ČSN ] plavební úžina zúžené místo vodní cesty, na němž vznikají ztížené plavební podmínky z důvodu nedodržení šířkového gabaritu [ČSN ] plavidlo - plovoucí těleso určené pro službu na vodě např. pro přepravu nákladů a osob nebo nesení různých strojů a zařízení; zahrnuje lodě, plovoucí stroje, plovoucí zařízení a vory [ČSN ] plnosplavnost vodní cesty - způsobilost úseku vodní cesty pro plavbu s plným ponorem návrhových lodí bez časového omezení [ČSN ] plocha hladiny zdrže - plocha vodní hladiny v úseku toku, ve které se projeví zvýšení hladiny vlivem vzdouvacího stupně podélné koncentrační stavby - umělé stavby v říčním korytě cca rovnoběžné se směrem proudu, zpravidla na horním konci napojené na břehové opevnění podjezí - část koryta toku bezprostředně pod jezem, vzdorující dynamickým účinkům vody a chránící jezové těleso před podemletím [ČSN ] ponor - svislá vzdálenost nejnižšího bodu lodi od hladiny; je závislý na zatížení lodi a hustotě vody resp. činitelích, kteří ji ovlivňují tj. teplotě a slanosti vody [ prohrábka koryta vodního toku - umělý zásah do dna koryta toku jeho částečným nebo úplným snížením [ČSN ] prohrábka vodní cesty odtěžení dna plavební dráhy nebo odstranění splavenin ze dna plavební dráhy za účelem prohloubení plavební dráhy; provádí se pomocí zemních strojů plovoucích nebo podvodních [ČSN ] průtočný profil část příčného profilu koryta toku omezená shora hladinou za daného průtoku [ČSN ] překladiště - vymezený prostor s dostatečnou hloubkou na vodní cestě nebo v přístavu, včetně přístavního nábřeží vybudovaného překládacím zařízením pro překlad nákladů z lodí na suchozemské prostředky, do krytých skladů nebo na volné skládky a naopak [ČSN ] převádění ledu komorou - funkce plavební komory na splavněném toku umožňující zkrácení zimní šomáže vyvolané zámrzem plavebních kanálů a rejd; spočívá v tom, že horní vrata jsou konstruována tak, aby mohla převádět přepadem rozlámané ledové kry a tím uvolňovat plavební dráhu [ČSN ] 3

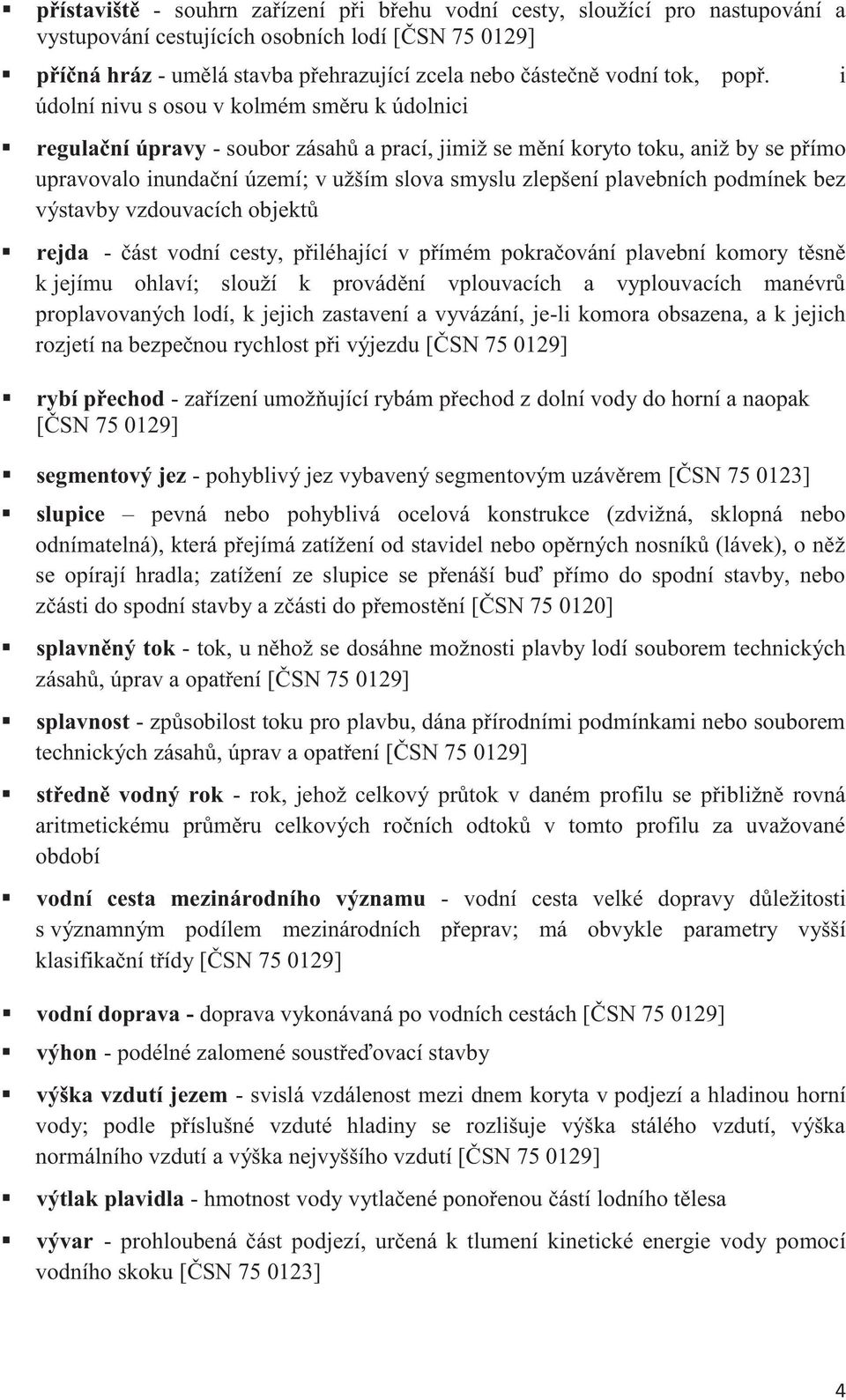

4 přístaviště - souhrn zařízení při břehu vodní cesty, sloužící pro nastupování a vystupování cestujících osobních lodí [ČSN ] příčná hráz - umělá stavba přehrazující zcela nebo částečně vodní tok, popř. údolní nivu s osou v kolmém směru k údolnici regulační úpravy - soubor zásahů a prací, jimiž se mění koryto toku, aniž by se přímo upravovalo inundační území; v užším slova smyslu zlepšení plavebních podmínek bez výstavby vzdouvacích objektů rejda - část vodní cesty, přiléhající v přímém pokračování plavební komory těsně k jejímu ohlaví; slouží k provádění vplouvacích a vyplouvacích manévrů proplavovaných lodí, k jejich zastavení a vyvázání, je-li komora obsazena, a k jejich rozjetí na bezpečnou rychlost při výjezdu [ČSN ] rybí přechod - zařízení umožňující rybám přechod z dolní vody do horní a naopak [ČSN ] segmentový jez - pohyblivý jez vybavený segmentovým uzávěrem [ČSN ] slupice pevná nebo pohyblivá ocelová konstrukce (zdvižná, sklopná nebo odnímatelná), která přejímá zatížení od stavidel nebo opěrných nosníků (lávek), o něž se opírají hradla; zatížení ze slupice se přenáší buď přímo do spodní stavby, nebo zčásti do spodní stavby a zčásti do přemostění [ČSN ] splavněný tok - tok, u něhož se dosáhne možnosti plavby lodí souborem technických zásahů, úprav a opatření [ČSN ] splavnost - způsobilost toku pro plavbu, dána přírodními podmínkami nebo souborem technických zásahů, úprav a opatření [ČSN ] středně vodný rok - rok, jehož celkový průtok v daném profilu se přibližně rovná aritmetickému průměru celkových ročních odtoků v tomto profilu za uvažované období vodní cesta mezinárodního významu - vodní cesta velké dopravy důležitosti s významným podílem mezinárodních přeprav; má obvykle parametry vyšší klasifikační třídy [ČSN ] vodní doprava - doprava vykonávaná po vodních cestách [ČSN ] výhon - podélné zalomené soustřeďovací stavby výška vzdutí jezem - svislá vzdálenost mezi dnem koryta v podjezí a hladinou horní vody; podle příslušné vzduté hladiny se rozlišuje výška stálého vzdutí, výška normálního vzdutí a výška nejvyššího vzdutí [ČSN ] výtlak plavidla - hmotnost vody vytlačené ponořenou částí lodního tělesa vývar - prohloubená část podjezí, určená k tlumení kinetické energie vody pomocí vodního skoku [ČSN ] i 4

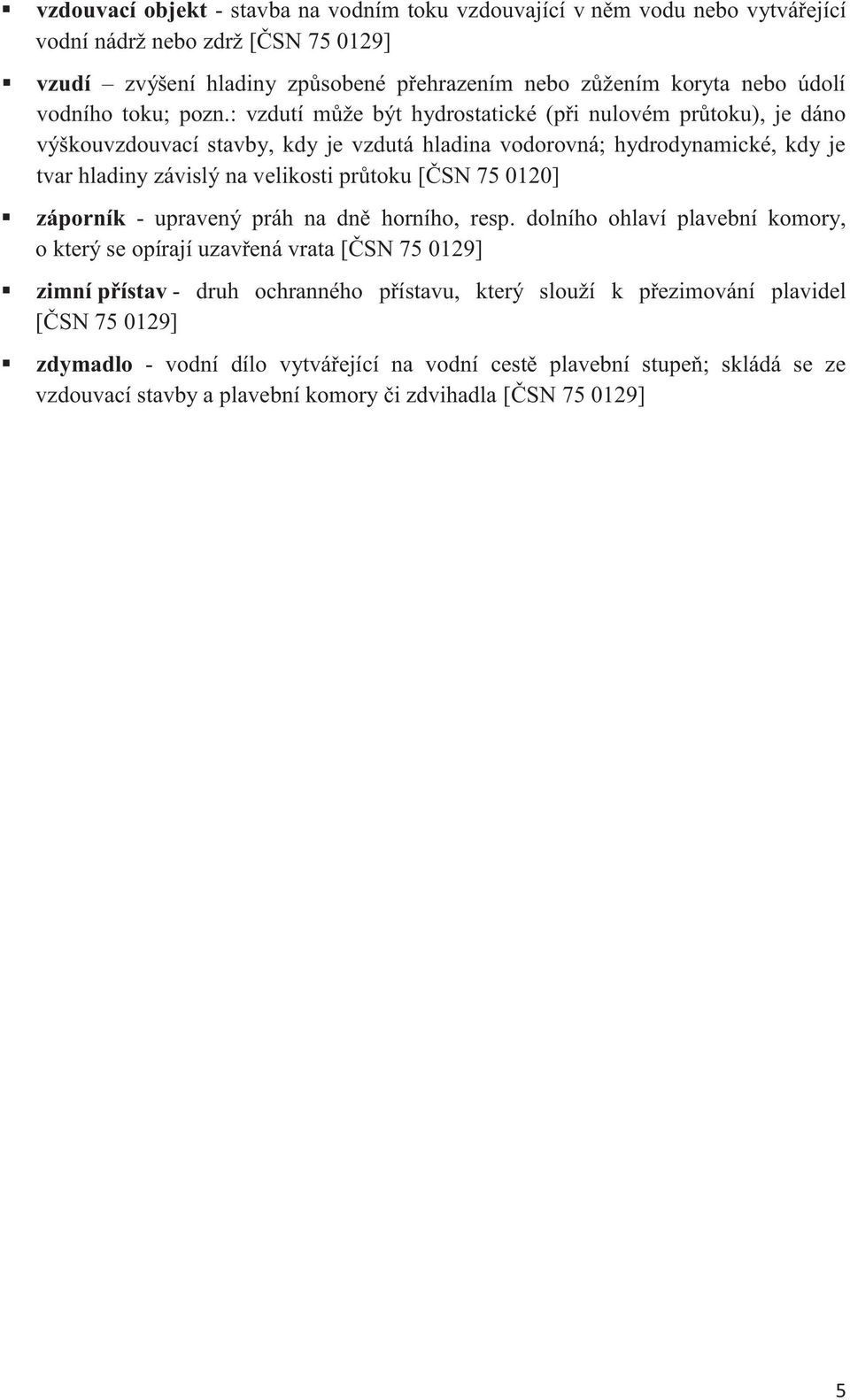

5 vzdouvací objekt - stavba na vodním toku vzdouvající v něm vodu nebo vytvářející vodní nádrž nebo zdrž [ČSN ] vzudí zvýšení hladiny způsobené přehrazením nebo zůžením koryta nebo údolí vodního toku; pozn.: vzdutí může být hydrostatické (při nulovém průtoku), je dáno výškouvzdouvací stavby, kdy je vzdutá hladina vodorovná; hydrodynamické, kdy je tvar hladiny závislý na velikosti průtoku [ČSN ] záporník - upravený práh na dně horního, resp. dolního ohlaví plavební komory, o který se opírají uzavřená vrata [ČSN ] zimní přístav - druh ochranného přístavu, který slouží k přezimování plavidel [ČSN ] zdymadlo - vodní dílo vytvářející na vodní cestě plavební stupeň; skládá se ze vzdouvací stavby a plavební komory či zdvihadla [ČSN ] 5
