1 L A TEX letem světem.. aneb zkuste tohle ve Wordu: L A TEX Co je to L A TEX Proč byste ho měli používat Výhody, nevýhody Motivace k tomu začít - domácí úkol

2 Co je to L A TEX? L A TEX je značkovací jazyk (markup language) obdobně jako html. Obsahuje značky (příkazy), které říkají systému co za typ dat se na daném místě nachází (text, obrázek, matematický vzorec) Podle těchto značek pak systém sestaví výsledný dokument Značky neříkají, jak přesně má dokument vypadat. Optimalizace vzhledu je ponechána na kompilátoru.

3 Co je to L A TEX? Zdrojový text \title{tohle je nadpis} \author{petr Chaloupka} \begin{document} \maketitle \section{kapitola} Trocha textu \section{další Kapitola} A ještě trochu textu \end{document}

4 Co je to L A TEX? Tohle je nadpis Petr Chaloupka 1 Kapitola Trocha textu 2 Další Kapitola A ještě trochu textu

5 Proč používat L A TEX? Absolutně nejpoužívanější nástroj pro psaní článků, bakalářských a diplomových prací. Lze nalézt mnoho předvytvořených vzorů. Prakticky profesionální nástroj pro sazbu textu, zvláště v porovnání s WYSIWYG. Systém nezávislý na platformě - vše je v textu Dovoluje soustředit se na obsah, ne na formátování. To se optimalizuje až na konci. Perfektně zvládá matematické vzorce, číslování, odkazy.. L A TEX je zdarma. Dříve nebo později vás okolnosti donutí. L A TEX se stal standardem. Začněte sami a hned.

6 Proč používat L A TEX? Na konci 3. ročníku... Bakalářská práce První reálné publikace

7 Υ production at the STAR experiment Jana Fodorová 1 1 fodorjan@fj.cvut.cz, Faculty of Nuclear Sciences and Physical Engineering, Czech Technical University in Prague, B ehová 7, Praha 1, Czech Republic Abstract. We present recent STAR results of Υ production in p+p, d+au, Au+Au collisions at snn =200 GeV and U+U collisions at snn =193 GeV. STAR results are compared to theoretical calculations and to selected results from other experiments. 1 Quarkonia in heavy-ion collisions Quark-gluon plasma (QGP), a novel state of decon- ned nuclear matter, can be created in high-energy heavy-ion collisions. Properties of the QGP have been studied by the STAR experiment at the Relativistic Heavy Ion Collider (RHIC) in Brookhaven National Laboratory. Measurements of quarkonium production are important tool in the study of properties of the matter produced in heavy-ion collisions. Heavy quarkonia, i.e. the bound states of heavy quarks and their antiquarks(c c charmonia and b b bottomonia), have been predicted to dissociate inside the QGP due to Debye color screening of quark and antiquark potential [2]. Since dierent quarkonia states have dierent binding energies and the Debye screening length depends on the temperature attained by the QGP medium the individual states are expected to break up at dierent temperatures of the medium [3]. Therefore, measuring suppression pattern of various quarkonia states can serve as an eective "thermometer" of the QGP. Moreover, there are also other eects which can inuence quarkonia production, such as cold nuclear matter eects (CNM) including shadowing/anti-

8 ϒ dau ϒ(1S+2S+3S) R STAR R dau (1S+2S+3S) STAR p+p Syst. Uncertainty PHENIX Shadowing, EPS09 (Vogt) Energy Loss (Arleo, Peigne) Energy Loss + EPS09 (b) Υ % s NN =,.. /0 s NN =#A- /0 < < )! * &' ( * %! +6& y RdAu Υ ' Υ#),) -) < < $ - N part * )*+ < < % %! % % %! =6& 1>3 *R AA )?% 1@3 Υ * )*+!! %!! * % % / &? + #-,.@2#) / &? * <! 5 ' )/)#-9,#:B6C29-*9# 2 1#3 C6 1)*+ & 3 ' 2AA ;,2,..- 1,3 * 6 )? 5 = #>@ 2#; #A@; 1-3 D E 5 5? 5 +! F>>.#2:.#,..@ 123 =? 1)*+ & 3 5 = >-: #,>,.#2 1: ' F $ % & 8,.-,.#, 1;3 $ ) 5 G675 #-.- #,,,.#- 1>3 ) & 1&) & 3 5+!= #.A,,,-.#,.#, 1@3 ) F?% ' 1A3 7 8 H G 2@ >,,.#,,

9 Jak to funguje... Napíši strukturovaný text v obyčejném editoru Zkompiluji do - PDF - Postscript - HTML -...

10 Jak začít... Instalace L A TEX distribuce Na Linuxu bývá součástí distribuce. Na Windows existuje MikTeX ( - Zkušební verze zdarma na Macu... nevím, ale určitě taky.

11 Jak začít... L A TEX editory Dokumenty v L A TEX jsou obyčejné textové soubory. Stačí jakýkoliv editor. Emacs umí zvýraznění syntaxe. Existuje pro Windows i Linux/Unix. Pro Windows, je výborný WinEdt ( Pro Linux používám Kile freeware (

12 Členění dokumentu Automatický výběr stylu a písma a umístění Automatické zahrnutí do obsahu Možnost odkazů Konsistentní při změnách Používají se následné příkazy: \part{...} (pouze u knih). \chapter{...} (pouze u knih). \section{...} \subsection{...} \subsubsection{...}

13 Členění dokumentu - protokol v kostce \begin{document} \section{ Úvod} V úvodu se hodí něco málo napsat \section{zpracování} \subsection{ Výsledky měření } Co jsem to vlastně chtěl změřit \subsubsection{hodnoty} Kolik mi to vyšlo. \subsubsection{hrubé chyby} \dots obligátní výmluva na tramvaj \dots \subsection{ Výpočty } Co jsem z toho spočítal. \section{závěr} A finální výmluva, proč mi to nevyšlo

14 Členění dokumentu - protokol v kostce 1 Úvod V úvodu se hodí něco málo napsat 2 Zpracování 2.1 Výsledky měření Co jsem to vlastně chtěl změřit Hodnoty Kolik mi to vyšlo Hrubé chyby... obligátní výmluva na tramvaj Výpočty Co jsem z toho spočítal. 3 Závěr A finální výmluva, proč mi to nevyšlo.

15 Členění dokumentu - protokol v kostce \tableofcontents... přidá obsah: Obsah 1 Úvod 1 2 Zpracování Výsledky měření Hodnoty Hrubé chyby Výpočty Závěr 1 1 Úvod V úvodu se hodí něco málo napsat 2 Zpracování 2.1 Výsledky měření Co jsem to vlastně chtěl změřit Hodnoty Kolik mi to vyšlo Hrubé chyby... obligátní výmluva na tramvaj Výpočty

16 Seznamy Nečíslované \begin{itemize} \item První položka. \item Druhá položka. \end{itemize} Číslované \begin{enumerate} \item První položka. \item Druhá položka. \end{enumerate}

17 Odkazy a reference \section{úvod \label{sec:uvod}} Detaily jsou popsány v části \ref{sec:details}. \section{zpracování} \subsection{detaily\label{sec:details}} Zde jsou posány detaily slíbené v části \ref{sec:uvod}. Všechny části, obrázky a tabulky na které se odkazuje jsou pojmenovány pomocí \label{...}. O zbytek se postará kompilátor (je potřeba kompilovat dvakrát). Pomáhá volit srozumitelná jména. Toto odkazování je odolné vůči přeskládání textu a pořadí kapitol!!

18 Intermezzo - jak si zjednodušit práci Dobrý editor: automatické zvýraznění a kontrola syntaxe kontrola jazyk (spellchecker) správa větších projektů (diplomka - cca 8 kapitol) poloautomatická kompilace správa(databáze) odkazované literatury

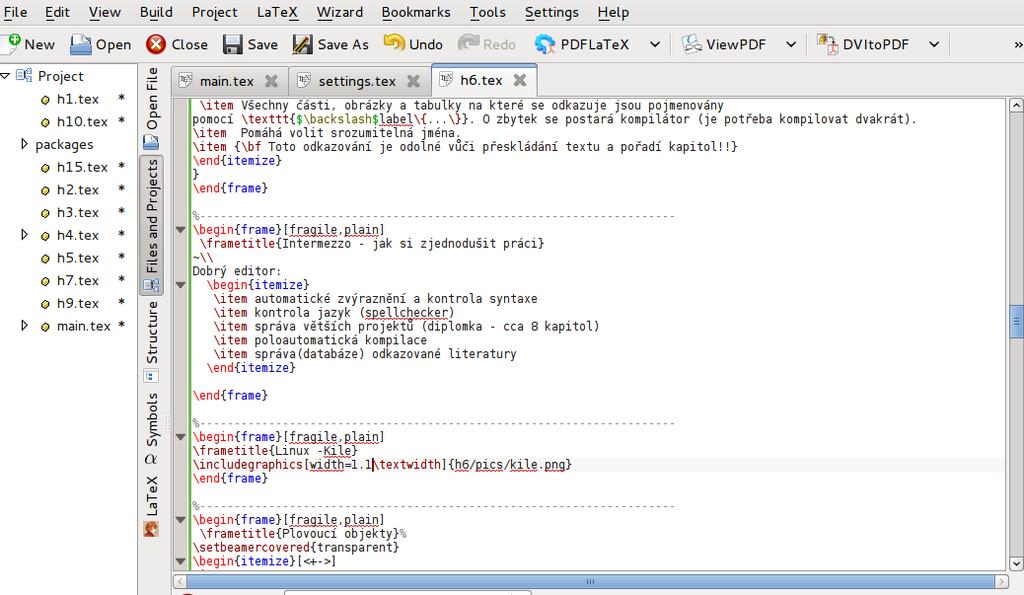

19 Linux -Kile

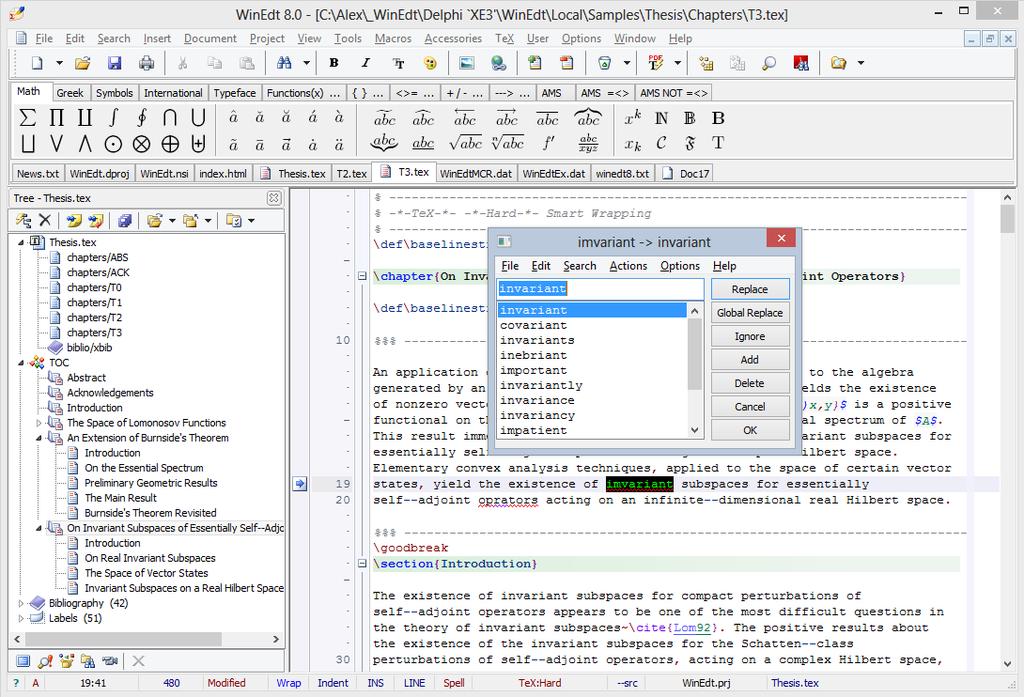

20 Windows -WinEdt

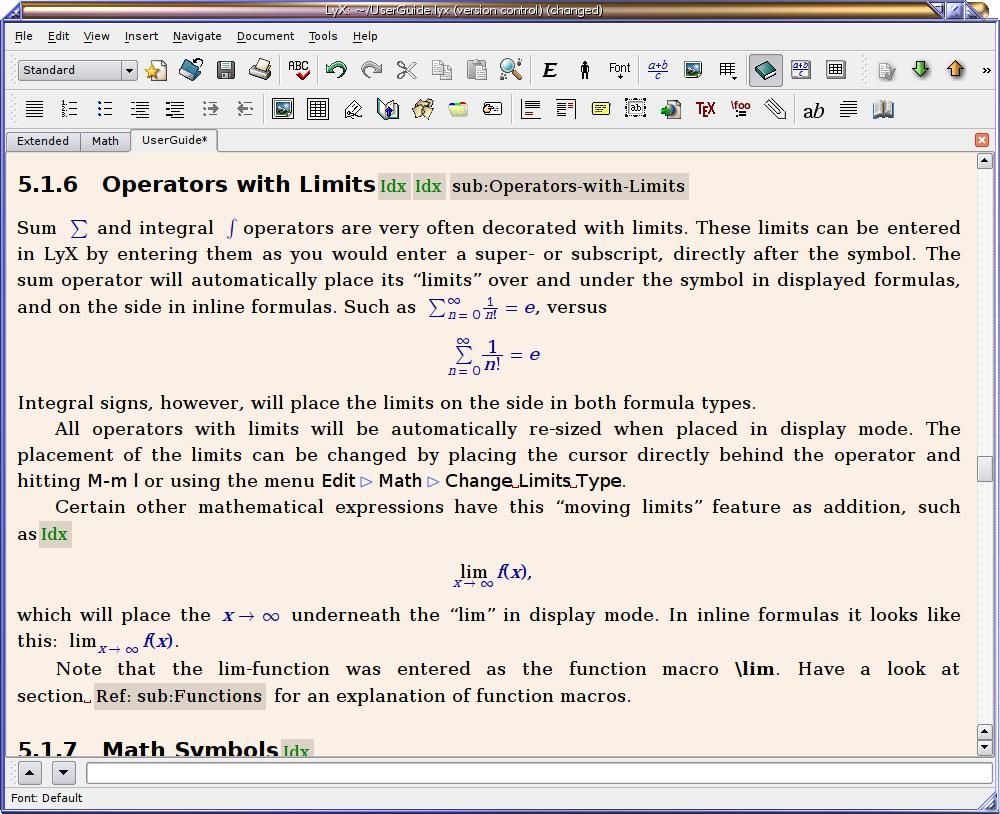

21 Lyx částečně WYSIWYG:

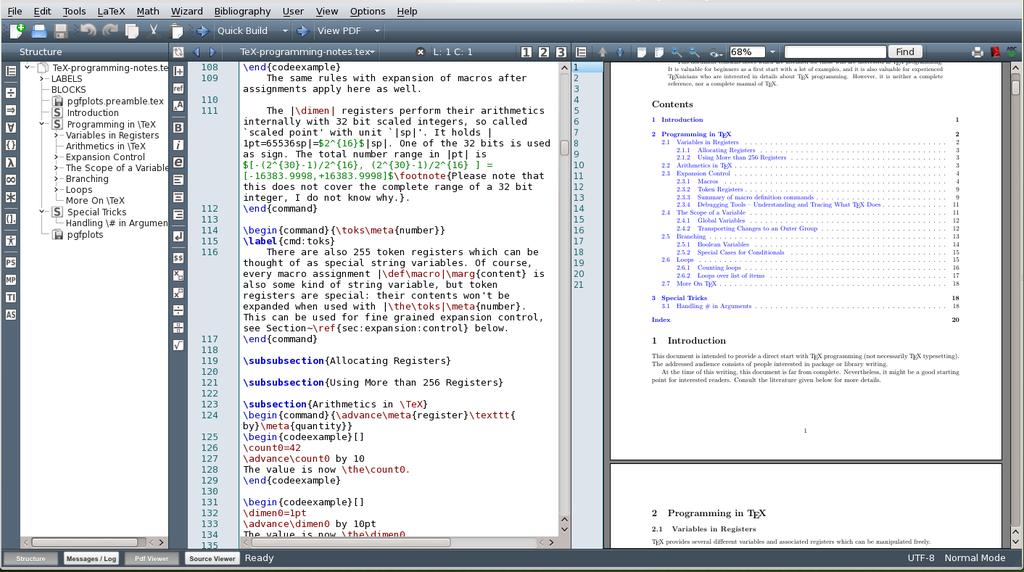

22 TexMaker zdarma pro všechny platformy

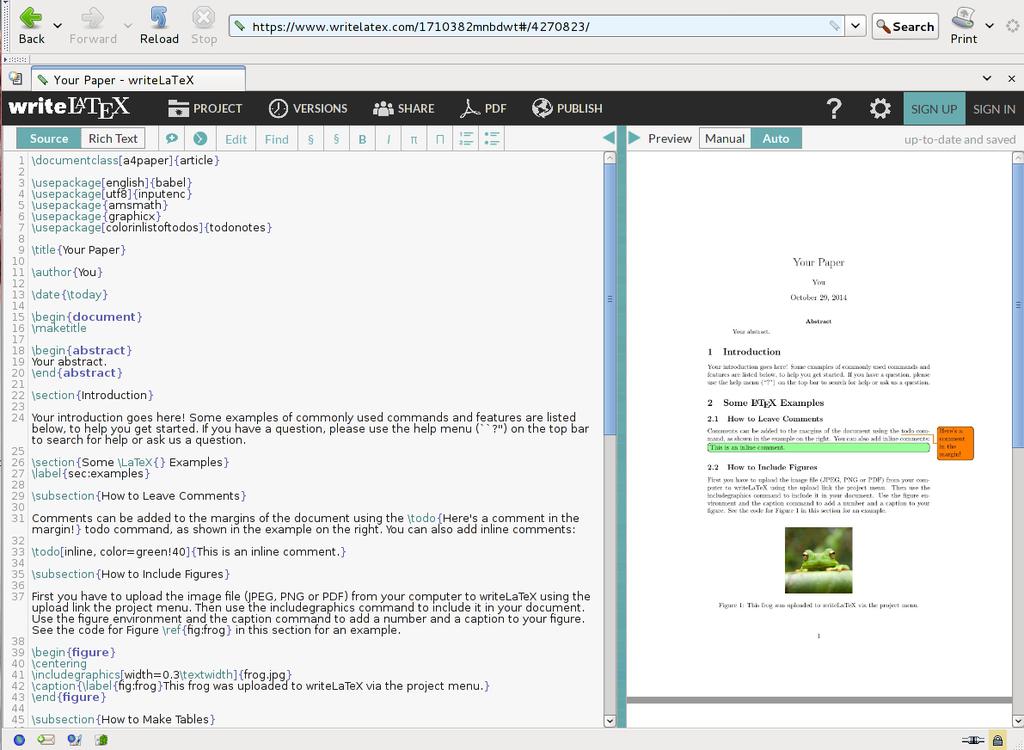

23 WriteLatex Online editor pro psaní a sdílení článku

24 Typy písma Tohle je \textbf{bold text} a také {\bf bold}. \\ Tohle je \textit{italika} a také {\it italika}. \\ Tohle je \texttt{typewriter text} a také {\tt typewriter.. Tohle je bold text a také bold. Tohle je italika a také italika. Tohle je typewriter text a také typewriter..

25 Matematické výrazy Hlavní důvod, proč používat L A TEX Naprosto největší možnosti a kvalita sazby matematických výrazů. Automatické číslování a možnost odkazů na vzorce. Číslování je odolné vůči změnám v dokumentu. Možnost vkládání matematických vzorců plynule do textu.

26 Matematické výrazy Jednoduché výrazy na jednu řádku pomocí equation prostředí. Lze se odkazovat pomocí \ref{...}. Vztah (1) je dán N n=1 \begin{equation} \sum_{n=1}^{n} \frac{1}{n} x^{2}. \label{eq:myfirsteq} \end{equation} 1 n x2. (1)

27 Matematické výrazy Trochu složitější f(x 1, x 2 ) = \begin{equation} f(x_1, x_2) = \left\lbrace \begin{array}{ll} x_1 - x_2, & x_1 \leq x_2\\ x_1^2 + x_2^2, & x_1 > x_2 \end{array}\right. \end{equation} { x1 x 2, x 1 x 2 x x2 2, x 1 > x 2 (2)

28 Matematické výrazy Trochu složitější n i=1 R = (x i x)(y i ȳ) [ n ] 1/2 (3) n (x i x) 2 (y i ȳ) 2 i=1 i=1 \begin{equation} R = \frac{ \displaystyle{\sum_{i=1}^n (x_i-\bar{x})(y_i- \bar{y})}}{\displaystyle{\left[ \sum_{i=1}^n(x_i-\bar{x})^2 \sum_{i=1}^n(y_i-\bar{y})^2\right]^{1/2}}} \end{equation}

29 Matematické výrazy Vztahy na více řádek: eqnarray. Sloupce jsou odděleny symbolem & a nový řádek \\. Všimněte si grafického zarovnání rovnic. x 1 x 2 = A (4) x 1 + 2x 2 = B (5) \begin{eqnarray} x_1 - x_2 & = & A \label{eq:line1}\\ x_1 + 2x_2 & = & B \label{eq:line2} \end{eqnarray}

30 Matematické výrazy Matematické vztahy lze vkládat i dovnitř textu. Uvažujme f(x 1, x 2 ) = x x2 2, kde x 1 = a x 2 = π... π. Uvažujme $f(x_1,x_2)=x_1^2+x_2^2$, kde $x_1=1\ldots 5$ a $x_2=-\pi \ldots \pi$.

31 Matematické výrazy - ukázka This is a maths environment within a sentence, so superscript is $ j^{6+3} $, subscript is $ i_{m} $ and both are $ p^{2}_{8} $. More symbols $\beta \tau \chi \psi \Sigma \Omega \neq \oplus $ within a sentence. The error $i$ is given as $E_{i} = \sqrt{ \sum\limits_{j=1}^{m} \left \psi \left(l_{j,i} + \sum\limits_{y=1}^{n}((\frac{t_{y}}{p_{j}})+\gamma^{c}_{(y,j)}) \right)\right ^{2}}$ where $\Gamma^{c}_{(y,j)}$ is a cost of a task $y$ on processor $j$. This is a maths environment within a sentence, so superscript is j 6+3, subscript is i m and both are p 2 8. More symbols βτχψσω within a sentence. The error i is given as ( E i = M ψ )) L j,i + N 2 (( ty P j ) + Γ c (y,j) where Γ c (y,j) is a cost j=1 y=1 of a task y on processor j.

32 Plovoucí objekty Plovoucí objekty jsou tabulky a obrázky, které L A TEX sám rozmisťuje tak, aby optimálně vyplnil prostor. Rozmístění lze částečně ovlivnit s pomocí parametrů. Častý zdroj frustrace pro nové uživatele. Jsou automaticky číslovány a lze se na ně odkazovat pomocí \label{...} a \ref{...} Součástí je příkaz \caption{popisky}, který automaticky přidá popisky pod obrázek nebo tabulku.

33 Vkládání obrázků Asi největší slabina. Je potřeba se rozhodnout pro formát a toho se držet: EPS kompilace pomocí příkazu latex - vektorový, výborně škáluje, - GNUplot, ROOT je generují přímo, - z Excelu je potřeba je konvertovat. Např pomocí Gimp. JPG,PNG,PDF kompilace pomocí příkazu pdflatex - většinou horší kvalita obrázků. - je potřeba volit dostatečné rozlišení. - snadný export z Excelu. Pro protokoly a články bývá většinou lepší varianta s EPS formátem. Poznámka pro pokročilé: lze obejít pomocí automatické volání konverzního skriptu

34 Vkládání obrázků \usepackage{graphicx}. \begin{figure}[h] %h,t,p,b - options \begin{center} \includegraphics{figurefile.eps} \end{center} \caption{zde je popis obrázku.\label{fig:figname}} \end{figure} V obrázku \ref{fig:figname} jsou zobrazeny výsledky...

35 Vkládání obrázků 40x zmerena delka delka[cm] Figure 1: Zde je popis obrázku. V obrázku 1 jsou zobrazeny výsledky...

36 Vkládání tabulek Tabulky jsou stejně jako obrázky float objekty, Mohou (a v našem protokolu musí) mít popisky. \begin{table}[ht] \caption{tohle je popis tabulky.\label{tab:table1}}... sem pak vložím tabulku... \end{table}... sem pak vložím tabulku... Table: Tohle je popis tabulky.

37 Vkládání tabulek Méně pohodlné, než v Excelu, ale graficky hezčí. \usepackage[czech]{babel}. \begin{table}[htb] \begin{center} \begin{tabular}[t]{ r r r } \hline \rule{0pt}{2em} \bfseries číslo měření&\bfseries t[s]&\bfseries \={t} - t [s]\\\hline 1& 29,729&1,4003\\\hline 2& 26,711& -1,6177\\\hline 3& 27,787& -0,5417\\\hline 4& 26,457& -1,8717\\\hline 5& 27,158& -1,1707\\\hline \bfseries průměr:&27,9&\\\hline \bfseries chyba:&0,3&\\\hline \end{tabular} \end{center} \caption{naměřené doby kmitu a~absolutní odchylky. \label{tab:vysledky}} \end{table} V tabulce \ref{tab:vysledky} jsou výsledky měření...

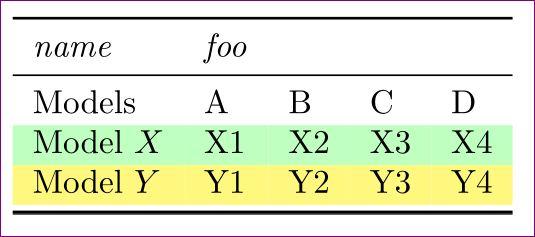

38 Ještě hezčí tabulky použití balíčku booktabs hodí se např. do diplomky \documentclass{article} \usepackage[table]{xcolor} \usepackage{booktabs} \begin{document} \rowcolors{3}{green!25}{yellow!50} \begin{tabular}{ *5l } \toprule \emph{name} & \emph{foo} &&& \\\midrule Models & A & B & C & D \\ Model $X$ & X1 & X2 & X3 & X4\\ Model $Y$ & Y1 & Y2 & Y3 & Y4\\\bottomrule \hline \end{tabular} \end{document}

39 Problémy s tabulkami Vytváření tabulek v LaTexu je jedna z méně příjemných činností. zdlouhavé nepřehledné špatně se hledají chyby těžko se udržují a modifikují Existují automatické systémy pro vytváření tabulek? Vytvoření předlohy Export z Excelu - výhodné např. při zaokrouhlování čísel.

40 Tabulky pro líné a pokročilé Existují různé předlohy např. tex.stackexchange.com

41 Tabulky pro líné a pokročilé Online editory

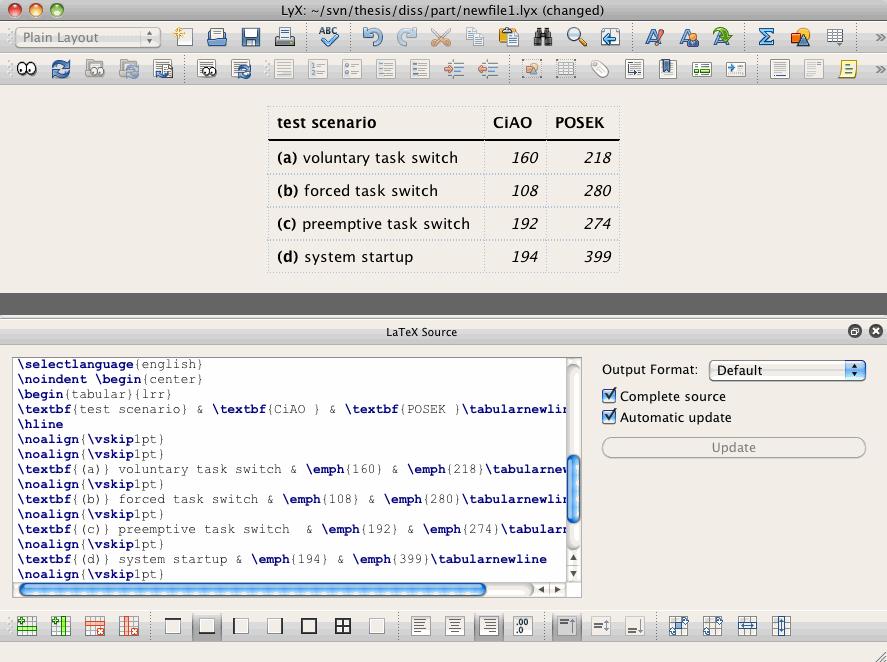

42 Tabulky pro líné a pokročilé Editor Lyx - editování základních tabulek

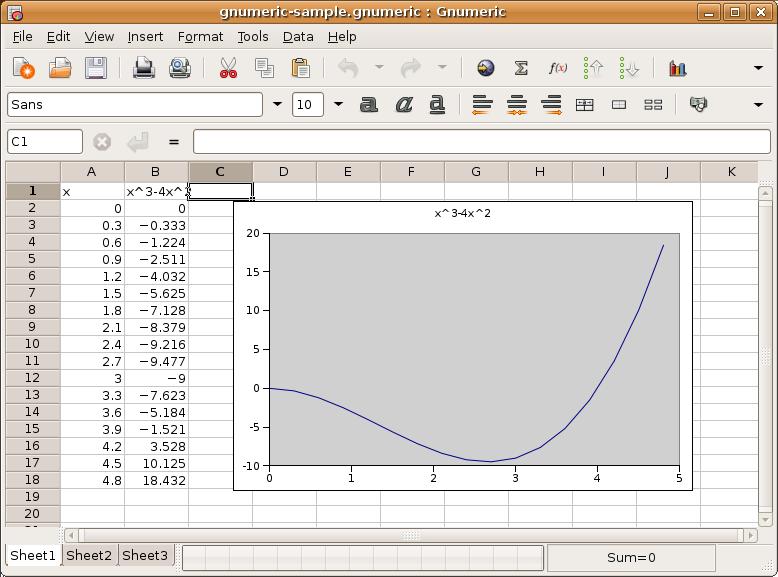

43 Tabulky pro líné a pokročilé Export z tabulkových editorů Gnumeric projects.gnome.org/gnumeric/doc/file-format-latex.shtml - umí sám uložit do *.tex - není pod Windows

44 Tabulky pro líné a pokročilé Gnumeric Excel - Plugin Excel2LaTeX - zatím netestováno - zkuste OpenOffice - Plugin Calc2LaTeX Calc2LaTeX - také netestováno

45 Matice a vektory Matice a vektory mohou být zapsány uvnitř rovnic nebo uvnitř textového řádku. Použití array prostředí obdobně jako tabular. begin{equation*} \left[\begin{array}{c} y_1 \\ y_2 \\ y_3 \end{array} \right] = \left[\begin{array}{ccc} x_{11} & x_{12} & x_{13} \\ x_{21} & x_{22} & x_{23} \\ x_{31} & x_{32} & x_{33} \end{array} \right] \left[\begin{array}{c} \theta_1 \\ \theta_2 \\ \theta_3 \end{array} \right] \end{equation*} y 1 y 2 y 3 = x 11 x 12 x 13 x 21 x 22 x 23 x 31 x 32 x 33 θ 1 θ 2 θ 3

46 Bibliografie Pomocí prostředí thebibliography lze vkládat a odkazovat se, na jednotlivé \bibitem položky soupisu literatury Jou dva způsoby: 1. \bibitem Manually add bibliography lists at end of a document. Manually typset the list. 2. BibTeX databases. All references are stored in a database. The list is automatically generated and typset according to a BibTeX style file (.bst).

47 Vkládání pomocí\bibitem thebibliography obsahuje přímý výpis položek. Každá je označena \bibitem \begin{thebibliography} \bibitem[label1]{cite_key1} kniha... \bibitem[label2]{cite_key2} článek \end{thebibliography}

48 Vkládání pomocí\bibitem Může být těžké udržet jednotný styl... \section*{references} \begin{thebibliography}{9} \bibitem{haris-star} J.W. Harris and the STAR Collaboration: {\it The STAR Experiment at the Relativ \bibitem{star_nim} K. H. Ackermann and others: {\it STAR detector overview}, Nucl. Instrum. Meth. {\ \bibitem{star_whitepaper}j. Adams and others: {\it Experimental and theoretical challenges in the se \bibitem{pp_rhic} N. Saito: {\it Spin Physics Program at RHIC: The First Polarized-Proton Collider}, \bibitem{cesnet} \bibitem{dpm} \bibitem{our_dpm} \bibitem{sums} \end{thebibliography}

49 Physics Letters B, 664(4-5): , Ukázka [83] z S. bakalářky Digal, P. Petreczky, and H. Satz. Quarkonium feed down and sequential suppression. Phys.Rev., D64:094015, [84] L. Adamczyk et al. J/ψ production at low p T in Au+Au and Cu+Cu collisions at s NN = 200 GeV at STAR [85] Anthony Kesich. STAR Quarkonium Program and Future in p+a Studies. RHIC/AGS Annual Users Meeting, June [86] L. Adamczyk et al. J/ψ production at high transverse momenta in p+p and Au+Au collisions at s NN = 200 GeV. Phys.Lett., B722:55 62, [87] Wangmei Zha. Quarkonium production in p+p and A+A from STAR. Quark Matter [88] A. Andronic. Experimental results and phenomenology of quarkonium production in relativistic nuclear collisions. Quark Matter [89] A. Andronic, P. Braun-Munzinger, K. Redlich, and J. Stachel. Evidence for charmonium generation at the phase boundary in ultra-relativistic nuclear collisions. Phys.Lett., B652: , [90] L. Adamczyk et al. Suppression of Upsilon Production in d+au and Au+Au Collisions at s NN = 200 GeV. Phys.Lett., B735:127, [91] L. Adamczyk et al. Measurement of J/ψ Azimuthal Anisotropy in Au+Au Collisions at snn = 200 GeV. Phys.Rev.Lett., 111(5):052301, [92] Ehab Abbas et al. J/ψ Elliptic Flow in Pb Pb Collisions at s NN = 2.76 TeV. Phys.Rev.Lett., 111:162301, [93] B.I. Abelev et al. Υ cross section in p + p collisions at s = 200 GeV. Phys.Rev., D82:012004, [94] A. Adare et al. J/ψ production versus transverse momentum and rapidity in p+p collisions at s = 200 GeV. Phys.Rev.Lett., 98:232002,

50 Použití databáze BibTeX Lepší způsob, jak udržet pořádek v referencích (časem jich budou stovky). Databáze (soubor) BibTeX obsahuje soupis článků s veškerými údaji. Soupis referencí je pak vytvářen automaticky podle zadaného stylu. Položky v BibTeX souboru author = "Aoki, Y. and Endrodi, G. and Fodor, Z. and Katz, S.D. and Szabo, K.K.", title = "{The Order of the quantum chromodynamics transition predicted by the standard model of particle physics}", journal = "Nature", volume = "443", pages = " ", doi = " /nature05120", year = "2006", eprint = "hep-lat/ ", archiveprefix = "arxiv", primaryclass = "hep-lat", SLACcitation = "%%CITATION = HEP-LAT/ ;%%", }

51 V textu se pak odkazuje \documentclass[a4paper,titlepage,11pt]{article} \usepackage{...}... \bibliographystyle{plain}... \begin{document} Informace je uvedana v \cite{baoki:2006we} \bibliography{mujsoubor} \end{document}

52 Reference - styly Výsledné reference mohou mít různé styly formátování. Např.: plain Entries sorted alphabetically with numbered labels. unsrt Same as plain, but unsorted. alpha Standard BibTeX style. Labels are formed from author s name and publication year. ieeetr IEEE Transaction style references. V případě použití BibTexu je potřeba kompilovta nadvakrát: Zkompilovat pomocí L A TEX(latex, pdflatex). Spustit bibtex (.aux file). Znovu zkompilovat pomocí L A TEX(latex, pdflatex).

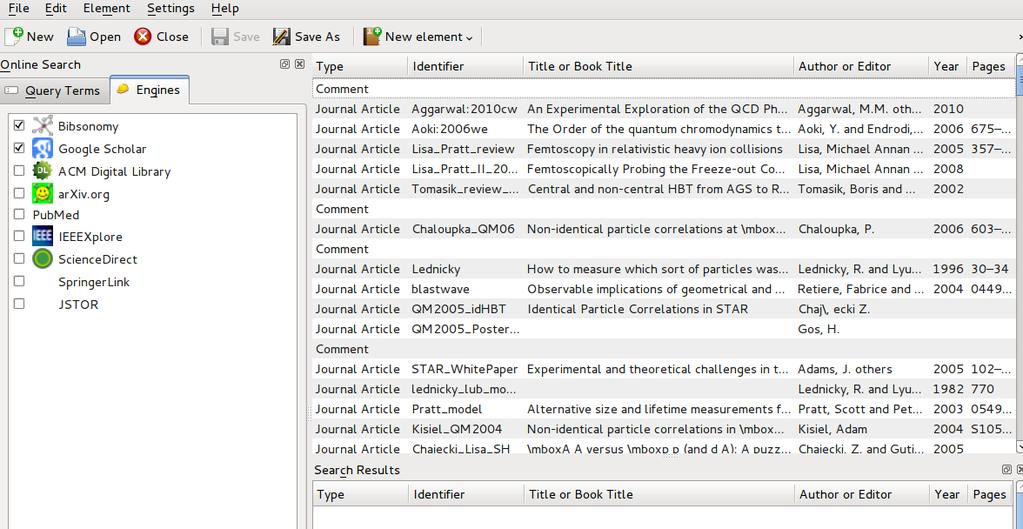

53 BibTex Internetové časopisy často generují reference ve formátu BibTex Většina editorů má nástroje na správu BibTex databáze Existují samostatné programy - KBibTex

54 Další odkazy Latex pro Windows Windows editor Editor/konvertor grafiky Pozn: Tato prezentace je také vytvořena v LaTexu (Beamer).
