1 Pasivní prvky: kabely 1

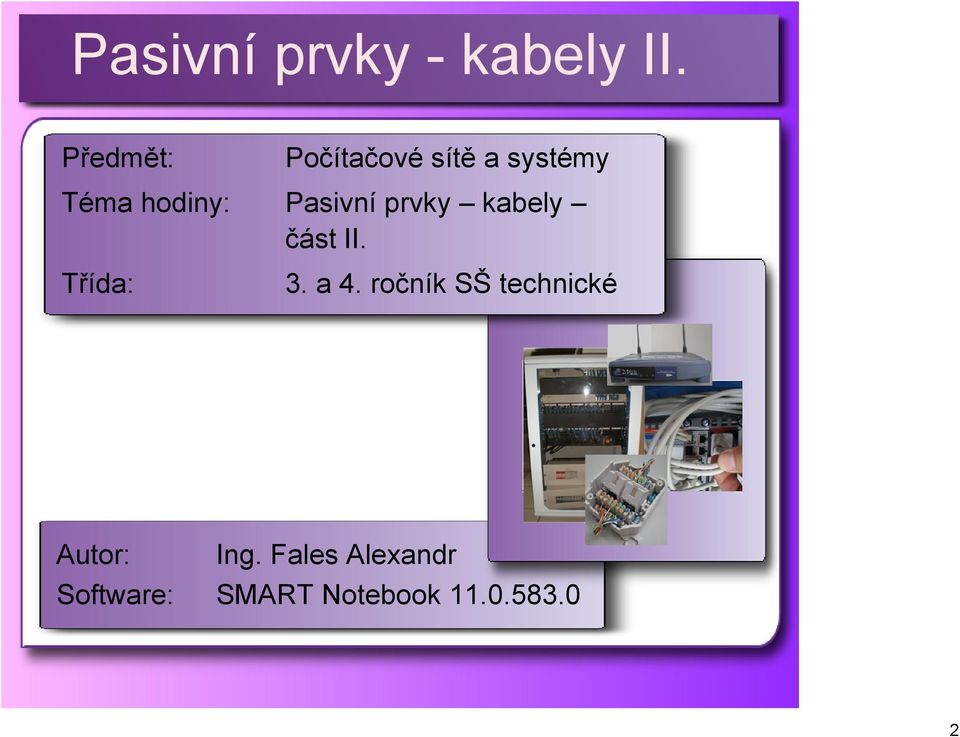

2 Předmět: Počítačové sítě a systémy Téma hodiny: Pasivní prvky kabely část II. Třída: 3. a 4. ročník SŠ technické Autor: Ing. Fales Alexandr Software: SMART Notebook

3 Připomenutí: Hlavními prvky počítačové sítě jsou klientské stanice a server, dále tiskárny, scannery a další HW vč SW. Počítačová síť vznikne vzájemným propojiením těchto prvků, k tomu nám slouží prvky sítí. Pasivní prvky představují prvky sítí, které pouze přenášený signál předávají dál bez žádné úpravy ani zesílení, používají se pro propojení aktivních prvků. Mezi pasivní prvky patří metalické a optické kabey, konektory, zásuvky, patch panely, rackové skříně a jednotky záložního napájení UPS. 3

4 Kabeláž: Jedná se o pasivní prvek počítačových sítí, tzv. přenosové médium, sloužící k fyzickému přenosu dat (jednotlivých bitů). Umožňuje fyzické propojení všech zařízení v síti. Přenáší digitální i analogové signály. Do této skupiny patří UTP kabel (nestíněná kroucená dvoulinka), což je nejčastěji používané přenosové médium v sítích LAN a MAN. Další kabeláží jsou STP kabel (stíněná kroucená dvoulinka), ScTP kabel (částečně stíněná kroucená dvoulinka), optické kabely pro sítě MAN a WAN, dnes i páteře LAN, koaxiální kabely, dnes zejména pro přenos internetu v domácnostech po kabelové televizi, a event. sem lze zařadit bezdráty WiFi, BT, WiMAX, laser a infra. 4

5 Koax: Koaxiální kabel "coax" (Common Axis), jde o první používaný kabel v počítačových sítích, jeho význam byl v dobách 10 Megabit Ethernetu v topologiích typu Sběrnice (Bus). Dnes se s ním setkáváme v měřících systémech, anténních svodech a dále pro rozvod signálu kabelové televize a Internetu po kabelové televizi. Kabel je nejčastěji ukončen konektorem bajonetového typu BNC (Bayonet Neill Concelman). Samotný kabel pak musí být ukončen buď v počítači či jiném zařízení nebo ho musí zakončovat ukončovací člen terminátor. K získání odbočky pro připojení PC stanice či jiného zařízení se používá T konektor a k prodloužení koaxiálního kabelu slouží I konektor. 5

6 Pasivní prvky kabely II. 6

7 Koax složení: Koaxiální kabel se skládá z vnitřního a vnějšího vodiče odděleného izolací a dále pláště kabelu. vnitřní vodič, též označován jako jádro je většinou měděný a plný či spletený, slouží k přenosu signálu. 7

8 Koax složení: vnitřní izolace, nebo li dielektrikum odděluje jádro a stínění, obklopuje jádro a je z PE, teflonu, PP, PVC vnější vodič, nebo li stínění, je fóliový či opletený. Obklopuje dielektrikum a jádro. Zajišťuje ochranu před rušením vnějším mg. polem či ovlivňování okolních kabelů a zařízení vnitřním mg. polem. Stínění je uzemněné. Fóliové stínění je z tenké hliníkové fólie a je levnější. Vodivé opletení je síť ze splétaného měděného vodiče, je efektivnější, ale dražší. Stínění může být dvojité pro vyšší efekt. vnější izolace, nebo li plášť je vnější kryt, chránící vodič před mechanickým poškozením a okolními vlivy, vyrábí se z teflonu, PE nebo PVC. 8

9 Koax: Výhody: výborné stínění, velká odolnost proti elmg. rušení snadná instalace a nízká cena nízký útlum, ideální pro přenos pod 1 GHz lze přenášet hlas a video umožňuje řetězení a napojování jednotlivých částí nebo celých síťových segmentů Nevýhody: náchylný k poškození, špatné ohebný (10Base5) nepoužitelný v sítích Token Ring problémy s ukončením, nezbytný speciální ukončovací prvek terminátor časté kolize signálu 9

10 Koax druhy: tlustý (thick) průřez jádra cca 3,31 mm 2 s vnějším průměrem pláště 10 mm, dvojité stínění, Ethernet 10Base5, hlavní páteřní rozvody, umístění do stěn a podhledů, transciever je připevněn přímo na koaxiální kabel (jedná o tzv. upíří odbočku), impedance kabelu 50 Ω, přenosová rychlost 10 Mbps na 500 metrů bez nutnosti regenerace signálu tenký (thin) průřez jádra cca 0,518 mm 2 s vnějším průměrem pláště 4,7 mm, Ethernet 10Base2, pro horizontální rozvody, je zakončen BNC konektorem, transciever je součástí síťové karty PC stanice, ohebnější a levnější, impedance 50 Ω, přenosová rychlost 10 Mbps na 185 metrů bez regenerace 10

11 Pasivní prvky kabely II. 11

12 Pasivní prvky kabely II. 12

13 Charaktrerizujte koaxiální kabeláž v PC sítích: Nad výsledky odborně diskutejte s vyučujícím. 13

14 Přiřaďte správné popisy k jednotlivým částem: Vnější izolace (plášť) Vnitřní vodič (jádro) Vnitřní izolace (dielektrikum) Vnější vodič (stínění) Nad výsledky odborně diskutejte s vyučujícím. 14

15 Definujte výhody a nevýhody koaxiální kabeláže: Nad výsledky odborně diskutejte s vyučujícím. 15

16 Napište a porovnejte druhy koaxiální kabeláže: Nad výsledky odborně diskutejte s vyučujícím. 16

17 Dotazy Děkuji za pozornost. Ing. Fales Alexandr 17

18 Zdroje informací Literární publikace: TRULOVE, J. ZNAMEŇÁČEK, T. Sítě LAN. 1. vyd. Praha: Grada, ISBN: s. 384 SPURNÁ, I. Počítačové sítě praktická příručka správce sítě. Kralice na Hané: Computer Media, ISBN: s. 182 Fotografie a obrázky: Autorem fotografií a obrázků, není li uvedeno jinak, je Ing. Fales Alexandr 18
