1 Počítačové sítě Další informace naleznete na :

2 Počítačová síť - vznikne spojením 2 a více počítačů. Proč spojovat počítače? Přináší to nějaké výhody? A co nevýhody? má to nějaká rizika? VÝHODY : - sdílení dat - sdílení zařízení - komunikace mezi uživateli - jednodušší údržba - úspora místa NEVÝHODY : - bezpečnost dat

3 Druhy počítačových sítí LAN lokální síť Local Are Network malá počítačová síť jedné firmy, jedná se o několik málo pc zpravidla v rámci jedné budovy. MAN metropolitní síť Metropolitan Area Network Jsou to sítě v rozsahu města. Jsou využívány jako páteře velkých podniků. WAN rozsáhlá síť Wide Area Network Rozlehlé sítě umožňují komunikaci na velké vzdálenosti. LAN MAN WAN

4 Připojení do sítě Co potřebuji, abych mohl připojit PC do sítě? - pro připojení do počítačové sítě stačí mít v počítači síťovou kartu.

5 Počítačové sítě Rozdělení sítí podle provedení : - Peer to peer (P2P) rovný s rovným Všechny počítače v síti jsou si rovnoceny, jsou na stejné úrovni. Neexistuje nadřazený počítač (server), který by síť řídil a spravoval. - Client / Server Serverové sítě Server (sluha) - hlavní počítač v sítí, který řídí a spravuje celou síť. - file server (souborový) - print server (tiskový) - mail server (poštovní) - www server

6 Kabeláž - Koaxiální kabel (sběrnicová topologie) Koaxiální kabel je tvořen dvěma vodiči v provedení kdy vnější (stínění) obaluje vnitřní (nosný). Vodiče jsou od sebe odděleny izolačním materiálem a celý kabel je zaizolovaný v plastu. Rychlost je 10 Mbps. BNC terminátor BNC konektor T - konektor - Kroucená dvoulinka (hvězdicová topologie) kabel složený z několika (nejčastěji čtyř) párů vodičů. Vodiče v jednom páru jsou vždy vzájemně kolem sebe obtočeny, což minimalizuje přeslechy, EMI a ztráty Rychlost je 100 Mbps.

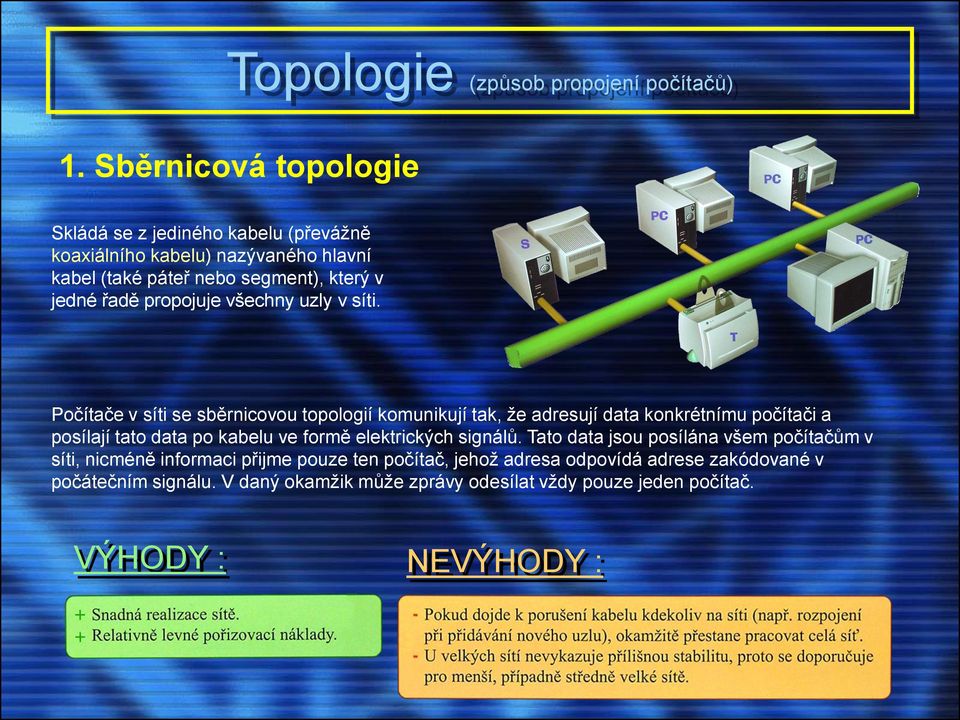

7 Topologie (způsob propojení počítačů) 1. Sběrnicová topologie Skládá se z jediného kabelu (převážně koaxiálního kabelu) nazývaného hlavní kabel (také páteř nebo segment), který v jedné řadě propojuje všechny uzly v síti. Počítače v síti se sběrnicovou topologií komunikují tak, že adresují data konkrétnímu počítači a posílají tato data po kabelu ve formě elektrických signálů. Tato data jsou posílána všem počítačům v síti, nicméně informaci přijme pouze ten počítač, jehož adresa odpovídá adrese zakódované v počátečním signálu. V daný okamžik může zprávy odesílat vždy pouze jeden počítač. VÝHODY : NEVÝHODY :

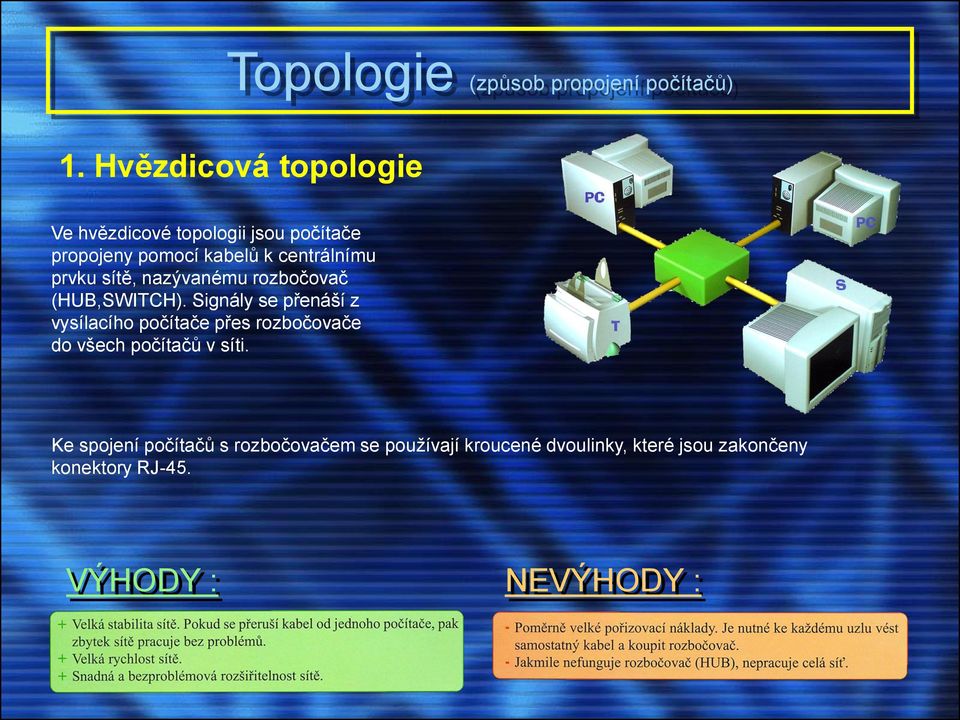

8 Topologie (způsob propojení počítačů) 1. Hvězdicová topologie Ve hvězdicové topologii jsou počítače propojeny pomocí kabelů k centrálnímu prvku sítě, nazývanému rozbočovač (HUB,SWITCH). Signály se přenáší z vysílacího počítače přes rozbočovače do všech počítačů v síti. Ke spojení počítačů s rozbočovačem se používají kroucené dvoulinky, které jsou zakončeny konektory RJ-45. VÝHODY : NEVÝHODY :

9 Prvky počítačových sítí Při tvorbě počítačových sítí se setkáte s následujícími zařízeními : HUB SWITCH ROUTER

10 Prvky počítačových sítí HUB (rozbočovač) Rozbočovač umožňuje větvení počítačové sítě, rozšíření sítě o další pracovní stanice. Je základem sítí s hvězdicovou topologií. Veškerá data, která přijdou na jeden z portů zkopíruje na všechny ostatní porty, bez ohledu na to kterému portu (počítači) data náleží. To má za následek zbytečné přetěžování těch segmentů, kterým data ve skutečnosti nejsou určena. Nástupcem síťových rozbočovačů jsou switche (přepínače), které síťový provoz inteligentně směrují. Počet portů hubu se pohybuje od 8 do 48. Datová rychlost hubu je 10 Mbps nebo 100 Mbps.

11 Prvky počítačových sítí SWITCH (přepínač) Rozbočovač umožňuje větvení počítačové sítě, rozšíření sítě o další pracovní stanice. Je základem sítí s hvězdicovou topologií. Veškerá data, která přijdou na jeden z portů zkopíruje pouze portu (počítači) kterému data náleží. To má za následek menší zatěžování počítačové sítě. Počet portů switche se pohybuje od 8 do 48. Datová rychlost switche je 10 Mbps nebo 100 Mbps.

12 Prvky počítačových sítí ROUTER (směrovač) Router je dvou nebo víceportové zařízení, které se používá ke spojení alespoň dvou sítí. Celý internet je tvořen řadou sítí navzájem spojených routery. Jeho hlavním úkolem je rozhodnout, kterým směrem posílat jednotlivé pakety tak, aby se dostaly až ke svým koncovým adresátům pokud možno co nejefektivnější cestou. Této činnosti se říká směrování (routing). Směrování se nezabývá celou cestou paketu, ale řeší vždy jen jeden krok. Přepošle packet nejbližšímu směrovači a ten pak rozhodne co s paketem udělat dál.
