1 Informatika inteligentních domů Jaroslav Žáček Michal Janošek

2 Základní rozvody - elektro Obyčejně obsahuje: Rozvaděč s pojistnou skříní/jističe Světelné okruhy (1-4) Zásuvkové okruhy (2-6) Speciální okruh pro vysoké odběry (elektrické topení, el. trouba, ) (1-2) Většinou střídavý proud (230V, 380V), stejnosměrný se prakticky nevyskytuje

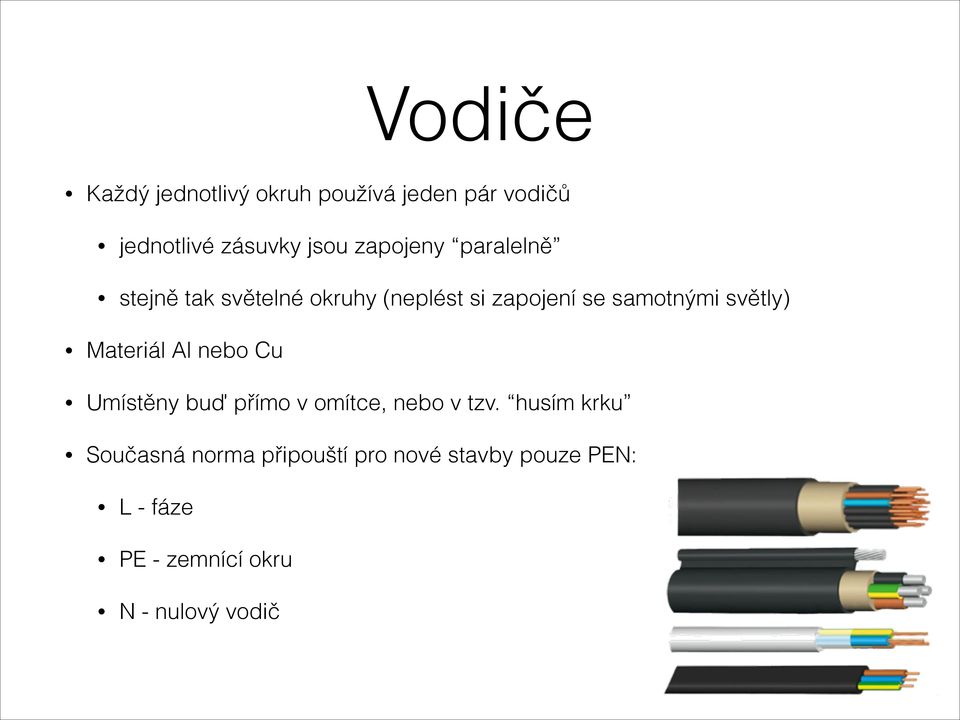

3 Vodiče Každý jednotlivý okruh používá jeden pár vodičů jednotlivé zásuvky jsou zapojeny paralelně stejně tak světelné okruhy (neplést si zapojení se samotnými světly) Materiál Al nebo Cu Umístěny buď přímo v omítce, nebo v tzv. husím krku Současná norma připouští pro nové stavby pouze PEN: L - fáze PE - zemnící okru N - nulový vodič

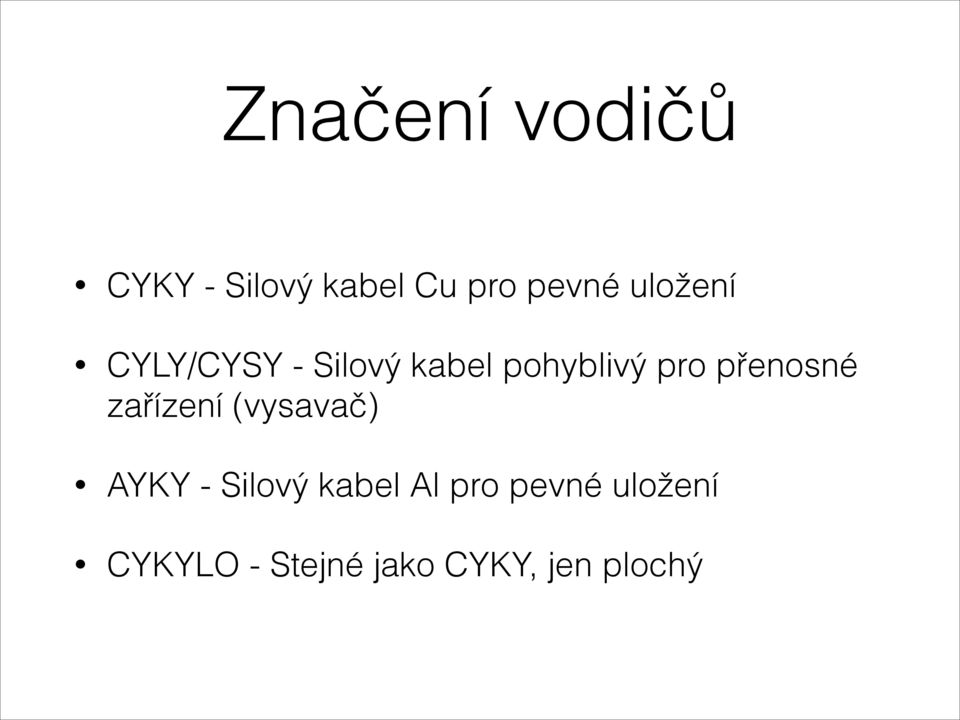

4 Značení vodičů CYKY - Silový kabel Cu pro pevné uložení CYLY/CYSY - Silový kabel pohyblivý pro přenosné zařízení (vysavač) AYKY - Silový kabel Al pro pevné uložení CYKYLO - Stejné jako CYKY, jen plochý

5 Silové a datové kabely Řeší norma ČSN EN :2001 ( ) Nevyžaduje se oddělení, jestliže délka souběhu je menší než 35 m. Pro délku souběhu větší než 35 m platí vzdálenosti mezi kabely podle příslušné tabulky (vzdálenosti závisí na tom, zda je kabel stíněný a zda mezi kabely je přepážka z hliníku nebo z oceli) pro celou délku souběhu až na konečných 15 m přívodu k zásuvce. kromě toho se pro uložení kabelů využívá stínících účinků kovových žlabů. Platí, že silové kabely a kabely IT musí být ukládány do samostatných, dostatečně hlubokých, kovových žlabů, pokud možno s neperforovanými stěnami.

6

7 Jak lze data přenášet Obecné přenosové médium Drátové Bezdrátové Metalické kabely (Coax/Twist) Optické kabely Satelitní Mikrovlnné Free-space optika (RONJA) Rádiové Infračervené

8 Koaxiální kabel V současnosti se pro datový přenos používá u CATV Má pouze dva vodiče - jeden signální, druhý izolační Dříve se používal pro Ethernet - 10Base2 a 10Base5

9 Kroucená dvoulinka Princip: dva vodiče souběžně kroucené funguji jako anténa - něco vyzáří a něco přijmou proto je kroutíme a tím se vzájemně el. mag. vlny ruší/násobí. Používáme hlavně kategorii 5,5e MHz Kabel je buď UTP, nebo STP

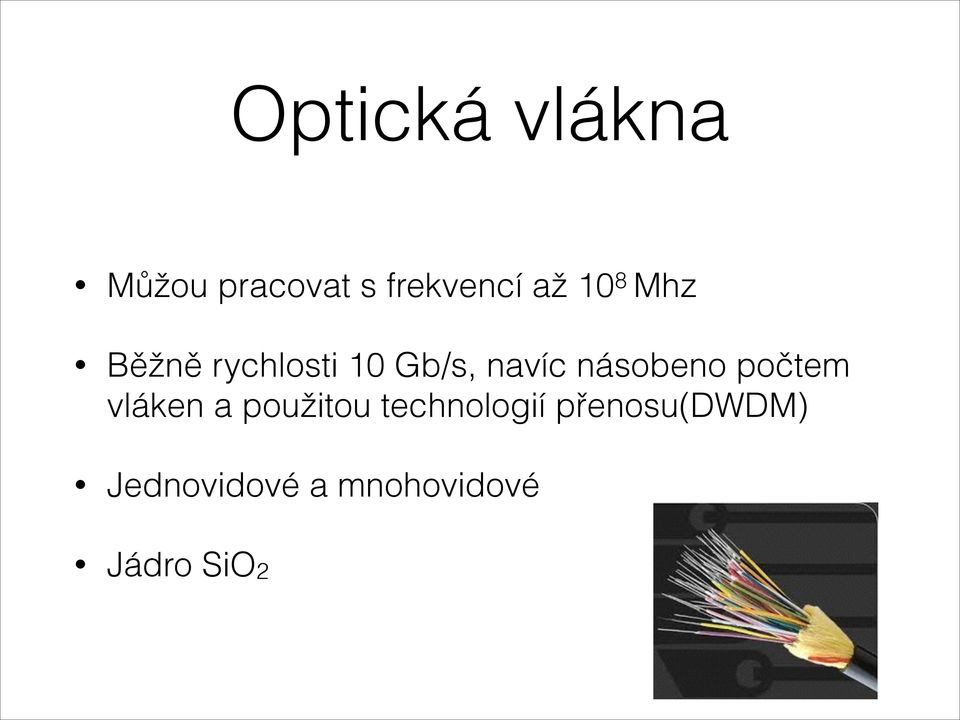

10 Optická vlákna Můžou pracovat s frekvencí až 10 8 Mhz Běžně rychlosti 10 Gb/s, navíc násobeno počtem vláken a použitou technologií přenosu(dwdm) Jednovidové a mnohovidové Jádro SiO2

11 Bezdrátové přenosy Optické - viditelná část spektra Infračervené - mimo okem viditelnou vlnovou délku Mikrovlnné - velmi krátká vlnová délka -> frekvence nad 100 MHz, doporučena přímá viditelnost Rádiové - ostatní

12 Bezdrátové přenosy Wi-Fi Topologie - bodové spoje i přístupové body Standard Pásmo (GHz) Max. rychlost (MBit/s) IEEE ,4 2 IEEE a 5 54 IEEE b 2,4 11 IEEE g 2,4 54 IEEE n 2,4 nebo IEEE ac 2,4 nebo

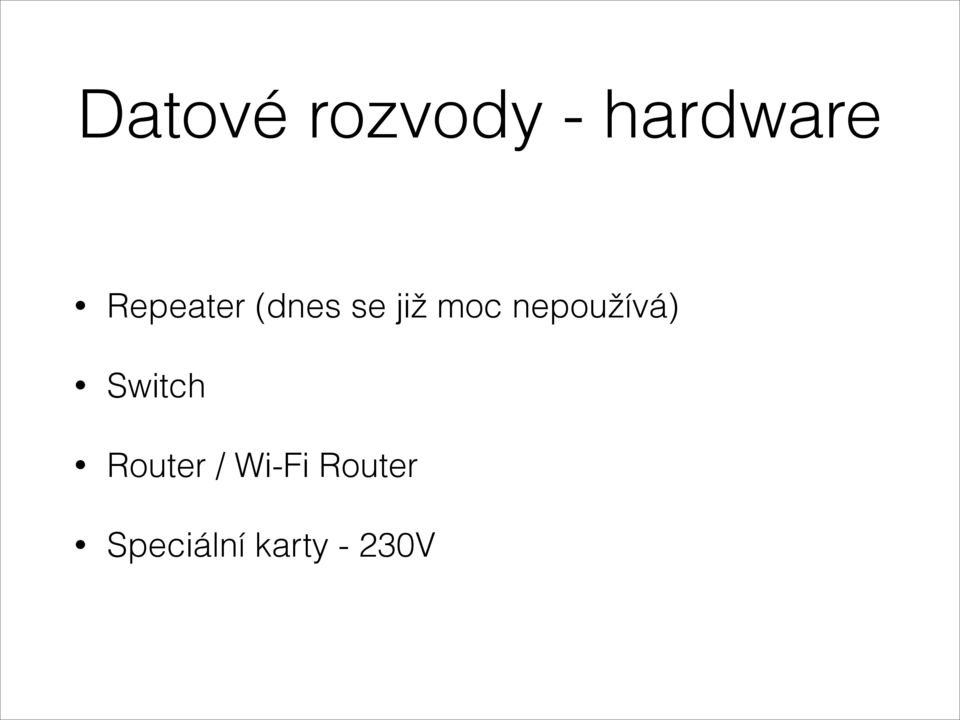

13 Datové rozvody - hardware Repeater (dnes se již moc nepoužívá) Switch Router / Wi-Fi Router Speciální karty - 230V

14 Switch Základní parametry: Rychlost MB/s, 1GB/s Propojovací pole - opravdu je Switch 100 MB/s použitelný na všech portech? Počet MAC adres Administrovatelný Doplňkové funkce - MDI/MDIX, full duplex, auto negociace

15 Router, Wi-Fi Router Základní parametry: Radio - 2,4 GHz, 5GHz, podporované standardy Velikost EEPROM, velikost RAM Další možnosti: Změna firmware - DD-WRT, OpenWRT WDS (Wireless Distribution System)

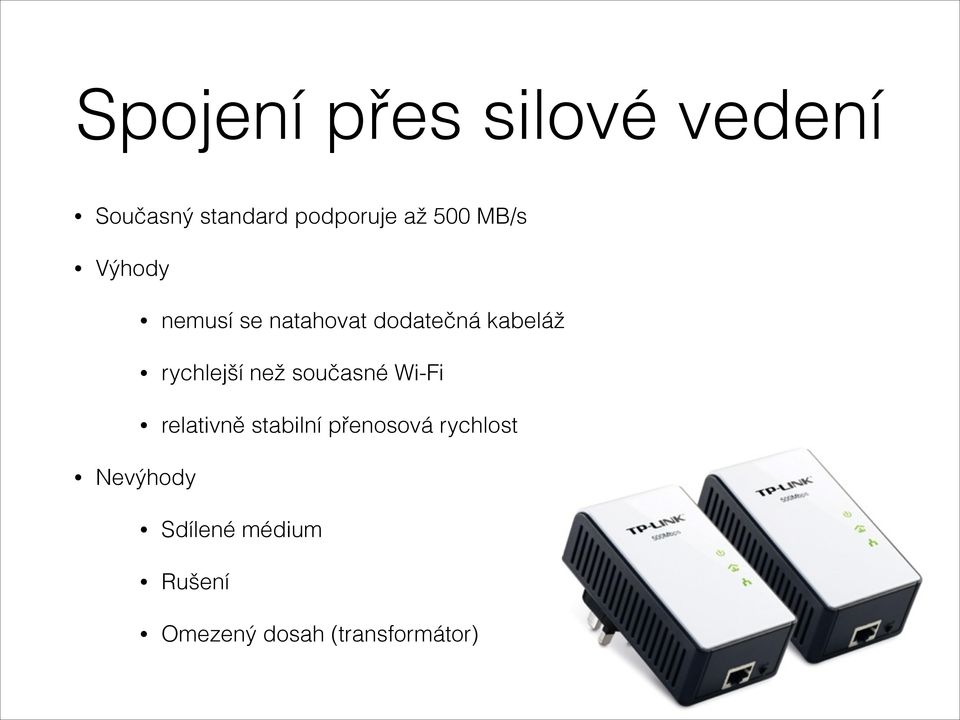

16 Spojení přes silové vedení Současný standard podporuje až 500 MB/s Výhody nemusí se natahovat dodatečná kabeláž rychlejší než současné Wi-Fi relativně stabilní přenosová rychlost Nevýhody Sdílené médium Rušení Omezený dosah (transformátor)

17 Jak řešit napájení aktivních prvků Napájení po kabelu (PoE) Pasivní Aktivní (IEEE 802.3af-2003 a IEEE 802.3at-2009)

18

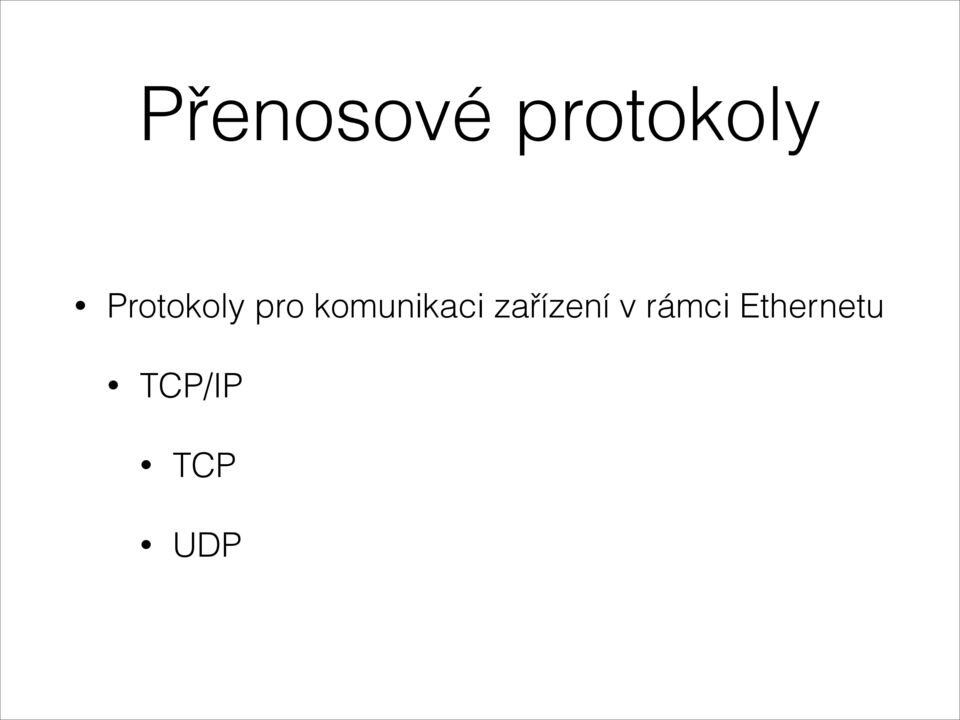

19 Přenosové protokoly Protokoly pro komunikaci zařízení v rámci Ethernetu TCP/IP TCP UDP

20 Přenosové protokoly Protokoly pro komunikaci s PLC Protokoly pro komunikaci s ostatními periferiemi Modbus - pro komunikaci s PLC a ostatními periferiemi (např dotykový panel) RTU ASCII (nepovinný) DMX512 - světelná jevištní technika
