Přednáška 4, 5 a část 6, část 7 A4B38NVS Návrh vestavěných systémů, 2013, J. Fischer, katedra měření, ČVUT - FEL, Praha
|
|
- Eva Němečková
- před 7 lety
- Počet zobrazení:
Transkript
1 Přednáška 4, 5 a část 6, část 7 A4B38NVS Návrh vestavěných systémů, 2013, J. Fischer, katedra měření, ČVUT - FEL, Praha A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 1
2 Informace Toto je grafický a heslovitý podkladový materiál určený pouze k přednášce A4B38NVS. Neobsahuje vlastní výklad, ani další informace, které jsou prezentovány při výkladu křídou na tabuli, jeho čtení nenahrazuje účast na přednášce. A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 2
3 Náplň přednášky.poznámky k použití součástek Polovodič, MOS tranzistor velmi krátké zopakování A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 3

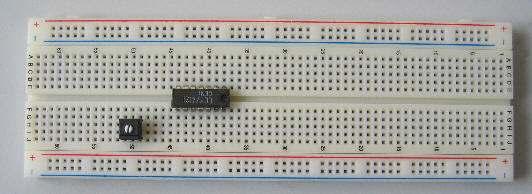

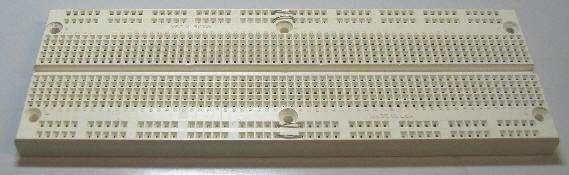

4 Součástky a bloky používané na cvičeních - nepájivé kontaktní pole Pozor - kontrola propojení podélných napájecích sběrnic (přerušení ve středu?) A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 4

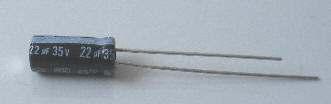

5 Kondenzátory používané na cvičeních Elektrolytický kondenzátor a tantalový kondenzátor rozlišení polarity!!! přepólování vede k destrukci, použití blokování napájení elektrolytický kondenzátor 22 uf tantalový kondenzátor 47 uf - ( minus) pól + ( plus) pól - pól označen na pouzdře též jako pól je označen ( ) keramický kondenzátor 100 nf - ( minus) pól + ( plus) pól s (-) pól je na plášti (+) pól je izolovaný svitkový kondenzátor 220 nf keramické a svitkové kondenzátory nerozlišují polaritu A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 5
6 Diody Si Dioda křemíková dioda (s přechodem PN), katoda je označena proužkem širším, než jsou ostatní proužky napětí v předním směru přibl. 0,7 V indexová značka - pruh anoda katoda Světlo emitující dioda červená LED, napětí v předním směru přibl. 2 V indexovou značkou (na spodní straně pouzdra) je označena katoda u nové LED katoda má kratší vývod (kratší vodič) indexová značka katoda anoda A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 6

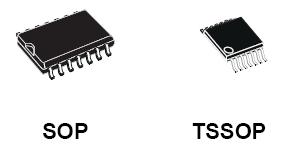

7 Integrované obvody Pouzdro DIL( DIP) použito na cvičeních pro možnost použití v kontaktním poli Základní logické obvody - pouzdro 14 neb 16 vývodů Pouzdra zákl. log. obvodů pro povrchovou montáž SMD SOP, TSSOP Smysl číslování shodný jako u DIL indexová značka pin č. 1 pin č. 14 pin č. 7 pin č. 8 A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 7
8 Integrované obvody Použití integrovaných obvodů na kontaktním poli Pro ochranu procesoru - mezi pin procesoru a piny obvodu na kontaktním - poli vložit ochranný rezistor o odporu 470 Ohmů. Pozor na zkraty rozvodu napájení + 5 V na kontaktním poli při napájení z USB a STM32VL Discovery kitu nebezpečí zničení ochranné diody na kitu A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 8
9 Opakování -pouzdro log. obvodu, číslování vývodů Číslování vývodů na pouzdře logického obvodu proti směru hodinových ručiček Vývod č. 1 umístěn vlevo od indexové značky směr platí i u pouzder pro SMD (povrch. montáž) Přívody napájení U CC a GND u TTL, TTL - LS,..., CD4000, 74HC, 74HCT,.. - vlevo dole GND, vpravo nahoře U CC, pouzdro 14 vývodů GND pin 7, Ucc pin 14 pouzdro 16 vývodů GND pin 8, Ucc pin 16 platí také u některých procesorů (AT89C51,...) pouzdro DIL 40 vývodů GND pin 20, Ucc pin 40 směr číslování vývodů GND indexová značka U CC (neplatí však obecně, např. ATmega32,,,,,a další s vnitřním převodníkem A/D svorky U CC a GND uprostřed na stranách pouzdra, pro zkrácení vnitřních přívodů v nitřních přívodů v pouzdře a snížení jejich impedance ) A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 9
10 MOS tranzistor s indukovaným kanálem N Substrát, polovodič P, izolant SiO 2, Gate - polykrystalická Si elektroda MOS Tranzistor M - Metal poly Si (dříve i Al), izolant O - Oxid, S- Silicon substrát křemík U G kladné, přitahování elektronů, až počet elektronů přesáhne počet děr, Při U G > U T - prahové napětí, vznik inverzní vrstvy pod G indukovaný kanál n tranzistor NMOS elektrody G- gate, S - Source ( zdroj nosičů ), D Drain ( odvaděč nosičů ), pomocí oblastí N +, kontakt substrát P + poly - Si U G =0 G SiO 2 N + - Si U G > U T G N + - Si substrát P - Si substrát P - Si inverzní oblast indukovaný kanál N A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 10
11 Tranzistor NMOS s indukovaným kanálem - vlastnosti Napětí mezi elektrodami Gate a Source U GS > U T (U T prahové napětí threshold voltage) V log. obvodech - MOS tranzistor jako spínač I DS spínač proti zemi, U G - U GS = U G - 0 > U T, elementární invertor N- MOS, tvořen T 1, R 1 U T U GS přítomnost přechodů PN ve struktuře MOS tranz. mezi sub. a S, mezi sub. a D U GS = U G - U S > U T S - source U G D - drain R 1 + U CC N + - Si N + - Si T 1 D U S U 2 U 1 S substrát P - Si A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 11
12 Tranzistor NMOS jako spínač ve vzorkovači + U CC G D U 1 D S U 2 S D B- sub. G S Kanál n, elektrony, U S nižší napětí oproti U D, symetrická konstrukce, záměna funkce S a D podle připojeného napětí NMOS jako spínač - vzorkovače U G - U S = U GS > U T, pozor U G > U S + U T! Diody tvořené D a S proti substrátu- musí být v závěrném směru- substrát zapojit na nejzápornější napětí vyskytující se v obvodu tranzistoru Spínání napětí (-2 V až +2 V), substrát -2V, napětí U G ( -2V vyp, + 5 V zap.) Pro přepínač, vzorkovač - použitelný pouze typ se samostatně vyvedeným substrátem, Pozor - substrátová dioda MOS tranzistorů A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 12
13 Tranzistor NMOS jako spínač + U CC D G U 1 D S U 2 G S S D B- sub. Příklady: BS170, tři vývody možné použití - spínání proti zemi (pouze pro nezáporné napětí) BSS83 - čtyři vývody tranzistor je možno použít jako spínač ve vzorkovači, přepínači kanálů (substrát NMOS tranzistoru připojit na nejzápornější napětí v obvodu) A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 13
14 Diskrétní MOS tranzistory Diskrétní MOS tranzistory odlišné konstrukční uspořádání, než bylo prezentováno u NMOS tranzistorů pro integrované obvody. Z hlediska funkce platí stejné principy. Ovládání výkonového MOS tranzistoru výstupem mikrořadiče? A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 14
15 Buzení tranzistoru NMOS Statický proud do G při U 1 > 0 blízký nule, pouze svodové proudy ochrannými diodami v G (není zakreslena) Proces spínání nabít kapacitu C GS změna napětí na C GD (problém při velkých proudech I DS!!!, záporná zpětná vazba, u 1 roste, u 2 klesá - nutno budit proud I G = C (du 2 /dt) výstupem procesoru není možno budit přímo výkonové tranzistory MOS (určené pro spínání proudu 1- tek a 10 tek A, problém velké kapacity mezi Drain a Gate) BS170 I DSmax = 0,5 A, U GS(th) min 0,8 V, max 3V, vstup kapacity typ. 20 pf U 1 C GD D + Ucc U 2 C GS S A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 15
16 Buzení tranzistoru NMOS Pro buzení výkonových MOS mikrořadičem použít budič, tzv. MOS driver schopný budit velké kapacity poskytuje větší proud potřebný při změnu stavu tranzistoru. C GD + Ucc D U 1 C GS S U 2 (pro jednoduché případy je možné použití budičů sběrnic z řady obvodů HCT) Otázka frekvence změny stavu statické spínání není problém ON OFF dynamické (periodické) spínání ( např. řízení PWM) potřeba specializovaného budiče. A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 16
17 Tranzistor PMOS s indukovaným kanálem P jako spínač S - source D - drain P + - Si U G P + - Si S + Ucc B- sub. + U CC S D U S substrát N - Si U 1 D R 0 U 2 G Kanál P, nosiče náboje- díry, zdroj nosičů - source S, na vyšší (kladné) napětí oproti D - drain, Symetrická konstrukce, záměna funkce S a D podle orientace připojeného napětí mezi elektrodami U 1 = U cc PMOS rozepnut - nevede, U 1 = 0 PMOS sepnut - vede! Diody tvořené D a S proti B - substrátu- musí být polarizovány v závěrném směru- substrát B nutno zapojit na nejkladnější napětí vyskytující se v obvodu tranzistoru PMOS s kanálem P A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 17
18 Použití kombinace tranzistorů NMOS a PMOS Pro spínání napětí v přepínači analogových signálů ( analogový multiplexer) potřeba spínat napětí 0 až U CC, případně - U EE až +U CC řešení použití paralelní kombinace NMOS, PMOS (podobně využito např. ve spínačích 74HC4066) Analogicky řešeny analogové vstupy (ADC) mikrořadičů Rozšíření rozsahu na záporná napětí (- U EE až +U CC ). např. použito v analogovém multiplexeru 74HC4052, 74LVXT4052,.. nutné záporné napájecí napětí U EE Vstupní napětí se musejí pohybovat v rozmezí (- U EE až +U CC ). Pro nezáporná vstup napětí, možno připojit napájecí vstup U EE na GND. (pozor na limit katalog. parametru U CC U EE ) říz. G P G N + U CC U 1 U 2 A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 18
19 Použití kombinace tranzistorů NMOS a PMOS v přepínači Rozšíření rozsahu spínaných napětí na záporná napětí (- U EE až +U CC ). např. použito v analogovém multiplexeru 74HC4052, 74LVXT4052,.. nutné záporné napájecí napětí U EE. Vstupní napětí se musejí pohybovat v rozmezí (- U EE až +U CC ). Pro nezáporná vstup napětí, možno připojit napájecí vstup U EE na GND. (pozor na limit katalog. parametru U CC U EE ) A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 19
20 Bipolární tranzistory pro vestavěné systémy Bipolární tranzistory NPN, PNP viz. předchozí přednášky příslušných předmětů Použití obvykle jako koncové stupně budičů, ovládání výkonových výstupů, buzení LED, relé, motorků, parametry: napětí báze emitor U BE = 0,7 V, parametr h 21E = řádově stovky (výkonové tranzistory- desítky) Saturace, dalším růstem proudu do báze I B se nezvětšuje proud I CE Činitel saturace k sat kolikrát je větší proud do báze, než by odpovídalo příslušné jeho velikosti pro dané I CE v lineárním stavu ( zjednodušeně - k sat = I B / ( I CE / h 21E ) potřeba při volbě rezistoru do báze pro spínací tranzistory Saturační napětí CE v sepnutém stavu U CESAT = (desetiny voltu) 0,3 V- 0,5 podle typu a velikosti spínaného proudu max. závěrné napětí U EB = - 5 až -7 V, pozor průraz při překročení U CE max U CE max max napětí na tranzistoru důležité při ovládání koncových stupňů,.. typicky desítky voltů, spec. tranzistory - větší A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 20
21 Logický obvod jako dvojbran- statické parametry 1 U cc napájení ( U DD ), zem- GND- (ground) I i U cc I o Vstup, U i, I i vstupní napětí, proud Výstup U O, I O, výstupní napětí, proud Pozor na orientaci výstupního proudu. U i U o Kladný výstupní proud I O - vtéká do výstupu (proud z výstupu přes rezistor do GND - záporný) důležité kvůli orientaci v katalogových údajích (pozn. v aglosaské lit. napětí onačeno jako V - Voltage, tedy V i, V O,,...) (u STM32 a dalších proc. označení V DD - napájení, V SS - zem) Pomůcka pro zapamatování označení - Ucc (bipolární log. obvody, NPN tranzistory, kolektory na kladné napět) U CC U - colector, colector Podobně NMOS logika, Drain na kladné napětí tedy U DD (napětí U - Drain, Drain - U DD, jako U CC kladné napájení) U STM32F103,..logika společné elektrody Source ( U SS - source, source) - ekvivalent GND. A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 21
22 Logický obvod jako dvojbran- statické parametry 2 U cc Charakteristické parametry obvodu I i I o U i U o U ih - vstup. napětí pro vysokou log. úroveň - High U ihmin - minimální vstupní napětí pro vysokou log. úroveň - High!!! (které obvod vyhodnotí jako úroveň High) U il - vstup. napětí pro nízkou log. úroveň - Low, U ilmax - maximální vstupní napětí pro nízkou log. úroveň - Low!!! (které obvod vyhodnotí jako úroveň Low) U OH - napětí na výstupu obvodu generujícího vysokou úroveň - High U OL - napětí na výstupu obvodu generujícího nízkou úroveň - Low I ih - vstupní proud pro vysokou log. úroveň High připojenou na vstup I il - vstupní proud pro nízkou log. úroveň Low připojenou na vstup I OH - výstupní proud při vysoké úrovni - H High I OL - výstupní proud při nízké úrovni - L Low A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 22
23 Bipolární logické obvody Logika TTL (nepoužívá se), význam - definice standardu a úrovní Ucc napájení Ucc = + 5V proti zemi - GND příklad - obvod NAND 7400 vstupy A, B, výstup Y, Y = /(AxB) A B T1 4k 1k6 130 T4 T2 D Y 1k T3 GND Vstup na U IL - nízká úroveň, vstupní proud I IL - záporný (= -1,6 ma), vytéká z emitoru T 1 a vtéká do výstupu budicího obvodu pro TTL logiku - kritický parametromezení počtu vstupů, které může výstup ve stavu L budit; snaha snížit I IL Vstup na U IH - úroveň H, vtéká nulový nebo malý kladný proud do vstupu U OH omezeno. Úbytek na U AK na diodě D a U CET4 (emitorový sledovač T 4 ) U OH < U CC - U CET4 = 5 V - 0,7 V- 0,7 V= 3,6 V - důsledek na výstupu Y hradla TTL není ve stavu H napětí 5 V ale nižší A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 23
24 Bipolární logické obvody TTL -LS a TTL - ALS Snížení I IL i dalších proudů v obvodu, řady bipolárních log. obvodů TTL - LS ( Low Power Schottky) ALS (Advanced Low Power Schottky) 20k 8k 120 Ucc 37k 50k 14k 50 Ucc A B 12k 4k Y 5k Y A 1k5 3k B 2k8 5k6 GND GND I IL - záporný (= -0,4 ma) I IL - záporný (= -0,1 ma) Při definici parametrů log obvodů CMOS (např. i mikroprocesorů) často odkaz na parametry TTL, nebo TTL - LS, např. formou, že výstup up je schopen budit vstup jednoho TTL hradla ( to drive one TTL load ), A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 24
25 Parametry řad bipolárních log. obvodů Důležité údaje: U ILmax max. napětí pro úroveň L (nízká úroveň na vstupu) U IHmin min. napětí pro úroveň H (vysoká úroveň na vstupu) I ILmax - vstupní proud pro U IL - nízkou úroveň na vstupu U t - rozhodovací napěťová úroveň na vstupu U CC - napájecí napětí typicky + 5 V ( + 4,75 až + 5,25 V) řada U ILmax I ILmax U IHmin I IH I OLmax U OLmax I OH U OHmin t PD U t I CCL [V] [ma] [V] [ua] [ma] [V] [ma] [V] [ns] [V] [ma] TTL 0,8-1, ,4-0,4 2,4 10 1,3 3 LS - TTL 0,8-0, ,5-0,4 2,7 10 1,1 0,6 S TTL 0, ,5-1 2,4 4,7 1,3 5 FAST 0,8-0, , ,3 1,5 1,4 ALS 0,8-0, ,5-0, ,4 0,4 pro TTL: U ILmax = 0,8 V, U IHmin = 2 V, I ILmax = - 1,6mA, zpoždění t pd - jednotky ns, a více podle typu obvodu. A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 25
26 Bipolární log. obvody Nevyužité vstupy u TTL, TTL LS, TTL ALS Pro stav L připojit na zem - GND, Pro stav H připojit na výstup hradla s definovanou úrovní H (invertor se vstupem na GND) nebo na U CC ( i přes odpor 2-5 kohmů) Nezapojený vstup TTL, TTL LS, TTL ALS se chová jako by byl připojen na úroveň H ale není to korektní stav Stopa obvodů TTL, nebo TTL LS v katalogových údajích obvodů CMOS: obvod CMOS, příp. procesor je chopen budit (údaj v katalogu) 1 ( případně 2, a více) TTL LS loads znamená to, že při U O = L může do výstupu obvodu vtékat proud 1 x 0,4 ma ( příp. 2 x 0,4 ma = 0, 8 ma) A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 26
27 Invertor CMOS CMOS - komplementární MOS logika využívající kombinaci NMOS a PMOS tranzistorů invertor CMOS (není CMOS tranzistor!) S p D p D n + Ucc p kanál nosiče - díry n kanál, nosiče - el. S n + Ucc vstup U G výstup invertoru GND P + P + N + N + N + (kontakt) P - kanál (N - kanál) vana P - Si P + (kontakt) substrát N - Si A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 27
28 Invertor CMOS - diody ve struktuře výstupu CMOS - komplementární MOS logika využívající kombinaci NMOS a PMOS tranzistorů + Ucc S p D 2 D 1 D n D n D 3 S n + Ucc vstup U G výstup invertoru GND P + P + N + N + N + (kontakt) P - kanál D 2 D 3 (N - kanál) vana P - Si P + (kontakt) substrát N - Si D 1 A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 28
29 Invertor CMOS Důsledky V každém logickém obvodu CMOS je záporně polarizovaný PN přechod mezi svorkami Ucc napájení a GND zem. Při přepólování napájení substr. diody v propust.směru destrukce?) (pozn. Pro uživení zařízení použít zdroj s omezením proudu) CMOS - komplementární MOS logika využívající kombinaci Tyto závěrně polarizované přechody PN - závěrný proud problém klidového odběru Stand By režim procesorů pro bateriové napájení- při požadavku na etrémně malé klidové odběry- řádu ua. (Příklad- měřidla, rozpočítávací měřidlo topných nákladů - požadavek na funkci 10 let z jediné baterie, el. vodoměr, ) A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 29
30 Náhradní schéma výstupu CMOS Sériově zapojené tranzistory PMOS a NMOS, Klidový stav Rp, nebo Rn se blíží nekonečnu rozepnutý stav Druhý tranzistor sepnutý R ON CMOS invertor (není CMOS tranzistor!) R P +U CC Náhradní schéma: Zdroj U CC do série R P_ON nebo GND (0 V) do série R N_ON u řady HCMOS a dalších, odpory 100 Ohmů a nižší ( 74LVCxxx R N_ON ~15 Ohmů, podle typu) Při změně stavu, malý okamžik částečně vedou oba tranzistory, důsledek - proudový impuls mezi U CC a GND R P_ON R N_ON R N U 2 GND +U CC U 2 GND A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 30
31 Logické obvody v technologii CMOS, řada CD4000 Technologie CMOS s hliníkovým hradlem - elektroda Gate - hliníková logické obvody řady CD4000 (někdy označované jako high voltage CMOS) viz v klidu I cc = 0, proudový odběr především při změnách stavu napájecí napětí Ucc = 3 až 15 V zpoždění invertoru - t pd roste s klesajícím napájecím napětím S p + Ucc U CC [V] t PD [ns] Obvody pro pomalé aplikace U ihmin = 0,7 x Ucc, = 0,3 x Ucc U ilmax D p D n S n Řada CD mnoho typů, široce rozšířené, nejsou kompatibilní s řadou TTL (jiné rozložení vývodů, jiné funkce) CD 4011 hradlo NAND rozložení vývodů jiné než u NAND TTL 7400 obecné vlastnosti řady CD4000 viz. dokument family.hef4000.specification.pdf A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 31
32 Logické obvody v technologii CMOS, řada CD4000 Nevyužité vstupy připojit!!! na správnou log. úroveň, L, nebo H, svorka GND nebo Ucc, Nezapojený vstup plovoucí nepředvídatelné chování, výskyt napětí v zakázané oblasti zvýšení klidového proudového odběru, částečně vedou oba tranzistory, A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 32
33 Logické obvody HC MOS Rychlé logické obvody CMOS - High Speed CMOS 74HCxx Technologie CMOS s křemíkovým hradlem (Poly Si Gate) náhrada za TTL, obdobné označení, funkce i rozložení vývodů TTL 7400, 74LC00, 74 ALS 00 funkční náhrada 74HC00, atd. Napájecí napětí U CC = + 2 až + 6V, typicky U CC = + 5V 74HC odlišné vstupní úrovně od TTL 74HCxxx U m (U t ) = 0,5 Ucc rozhodovací úroveň polovina napájecího napětí U ihmin = 0,7 x Ucc, 3,5 V!!! (při U CC = 5V) U ilmax = 0,3 x Ucc 1,5 V (při U CC = 5V) Výstup TTL není možno připojit na vstup HC (U CC = +5 V) U OH TTL obvodu není kompatibilní s U IH min u HC obvodu! vstupní klidové proudy I IH, I IL velmi malé, typ. 100 na, zaručováno- menší 1 ua A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 33
34 Logické obvody HCT MOS 74HCTxx Úprava vstupu HCT obvodu - posun, zpětná vazba,.., úprava velikosti vstup. tranzistorů - posun rozhodovací úrovně k nižší hodnotě (úprava pouze ve vstup. obvodu, ostatní je jako u HC, žádné další diody) 74HC + Ucc 74HCT S p + Ucc S p D p vstup HC D p D n D n U i =0,5 U cc S n symetrické S n R P = R N stejná vodivost vstup HC vstup HCT A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 34
35 Logické obvody HCT MOS 74HCT Rychlé logické obvody CMOS - High Speed CMOS TTL compatible 74HCTxx Napájení standardně U CC = +5V, rozmezí + 4,5 V až +5,5 V Výstupní obvod HCT vlastnosti stejné - jako výstup HC 74HCTxxx U m (U t ) = 1,3 V rozhodovací úroveň na vstupu U ihmin = 2 V!!! U ilmax = 0,8 V A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 35
36 Log. ob. 74HCT, vstupní napěťové úrovně a klidový proud Pozor, na vstupu 74HCT může být U ih = 2,4 V, ale roste I CC, Příčný proud- NMOS již vede, PMOS ještě není zcela vypnut I CC změna napájecího proudu I CC, pokud bude jeden vstup na U ih = 2,4 V, u SN74HCT00 Texas Instruments I CC = typ. 1,4 ma,,nxp 0,4 ma, odlišné podle výrobce) S p D p D n S n + Ucc Požadavek strmosti hran vstupního signálu (stejný důvod) zamezit výskytu napětí na vstupu v oblasti rozhodovací úrovně, požadavek doba hran kratší než 500 ns - jinak nárůst I CC Pro bateriové napájení. vstupy na úroveň 0 V, nebo U CC, jinak zvýšení odběru. Nevyužité vstupy připojit na GND nebo U CC,( přímo nebo přes rezistor) Vysokoimpedanční vstup - elektrostatická indukce, náhodně úroveň H nebo L Nepředvídatelné chování obvodu CMOS -!!!! kontrola vstupů A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 36
37 Log.ob. 74HC, 74HCT proudy napáj. I CC v závislosti na vstup.napětí Nesymetrická vstupní struktura u HCT, větší příčné proudy vstupní dvojicí tranzistorů Pokud vstup na napětí v zakázané oblasti (mezi U ILmax a U ih min ), částečné otevření obou vstupních tranzistorů pak je velký nárůst napájecího proudu I CC S p + Ucc D p vstup HC D n S n S p + Ucc D p D n vstup HCT S n A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 37
38 Typické vstupní parametry obvodů HC, HCT 74HCxxx U m (U t ) = 0,5 Ucc rozhodovací úroveň U ihmin = 0,7 x Ucc, 3,5 V!!! (při U CC = 5V) U ilmax = 0,3 x Ucc 1,5 V U i I i U cc I o U o 74HCTxxx při Ucc= 5 V U m (U t ) = 1,4 V rozhod. úrov. U ihmin ilmax = 2 V!!! pamatovat = 0,8 V!!! pamatovat I i zbytkový vstupní proud (Input Leakage Current) typ. do 0,1 ua, CMOS - prakticky nulový statický vstupní proud (zásad. rozdíl oproti TTL) (typicky i menší - řádu na, svodové proudy ochranných diod, vstup připojen na Ucc, nebo GND) Vstupní kapacity C i = typicky - řádově 5-10 pf Klidový napájecí proud obvodu, (f inp = 0 Hz) (při vstupu na U i = 0 nebo U cc ) A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 38

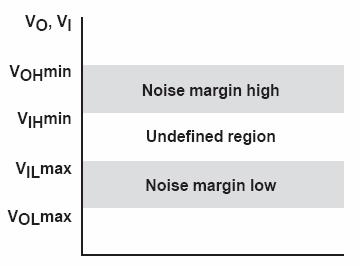

39 Šumová imunita obvodů HC, HCT Šumová imunita: rozdíl mezi nejnepříznivějším stavem napětí výstupu prvního obvodu a požadavkem na velikost napětí na vstupu navazujícího obvodu (situace výstup vstup ) mechanická analogie šum. imunity - autobus pod mostem U ilmax - U olmax rezerva vzdálenosti, výška spodku mostu výška autobusu) nízkoletící letadlo nad mostem, U ohmin U ihmin Šumová imunita rezerva podjezdu nebo nadletu U ohmin - U ihmin U ilmax - U olmax A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 39
40 Typické výstupní parametry obvodů HC, HCT U OH - určen U CC a velikostí výstupního proudu, U cc vnitřním odporem R P I i I o výst. napětí naprázdno přibližně U OH = U CC U OL určeno velikostí výstupního proudu U i U o a vnitřním odporem R N napětí naprázdno přibližně U OL = 0 V (GND) Vnitřní odpory, pro odhad napětí R PON = typicky - přibližně 100 Ohmů a méně R NON = typicky - přibližně 50 Ohmů a méně Pro zapamatování a výpočty stačí - R PON, R NON = přibl. 100 Ohmů) výpočet znát! Náhradní schéma výstupu R P +U CC U OL = I O. R N U OH = U CC (I O. R P ) R N U O GND A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 40
41 Ochrana vstupů, standardní vstupy CMOS CMOS log obvody, průrazné napětí izolantu MOS tranzistorů - desítky V, působení statické elektřiny 10 -ky kv, (není možné - vstupy bez ochrany - průraz poškození struktury by nastal již při V ochrana vstupů, - záporně polarizované PN přechody D 1, D 2 Ideové schéma ochrany - obecně důsledky 0 <U i < U cc ; vstupní napětí nesmí být záporné, ani větší, než napájecí U CC D1 U 1 D2 CMOS obvod U 2 příp. omezení velikosti vstup. proudu rezistorem U CC R s U i 1 A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 41
42 Mezní parametry obvodů HC, HCT I CC, I GND, I O, I ik, I OK (maximum) I CC, I GND - proud svorkou U CC nebo GND = 50 ma (70mA budiče sběrnic, např. 74HC244, )!!! I O výstup. proud = ± 25 ma (± 35 ma bus typy) (output source or sink current) U i I i U cc I o U o I IK proud vstupními záchyt. diodami (D 1, D 2 ) ±20 ma (input diode current) při (U Oi < 0.5 V nebo U Oi > U CC V) I OK output diode current (U O < 0.5 V to U O > U CC V) proud výstupními (parazitními) diodami (D 3, D 4 ) ±20 ma proud vnucený do výstupu D 1 U CC CMOS U 1 obvod U 2 D 2 D 3 D 4 A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 42
43 Mezní parametry obvodů HC, HCT, a obvodů CMOS obecně, důsledky I CCmax, I GNDmax, I Omax, I ik, I OK I i U cc I o Příklad - posuvný registr 74HCT595, (74HC_HCT595_4.pdf, HC595.pdf vysvětlení mezních parametrů absol, maximum ratings, vysvětlení klíč. slov na dokumentech) použit pro buzení 7- segment LED, výstupy buzení LED proti U CC (úloha cvič.) jak volit proud? I O?? 10mA, katalog I Omax = 25 ma, ANO - OK 10 ma méně než povolená mez 25 ma, ale!!! 7x 10 ma = 70 ma = I GND max. absolutní pro 74HCT595 je právě 70 ma NE!!! volit nižší proud, např. 5 ma (7x 5 ma = celkem 35 ma) analogické úvahy u jednočipových mikropočítačů pro zvýšení hodnoty I CCmax, I GNDmax více vývodů U CC a GND na pouzdře uproc. Dom. úkol. - nalézt příslušné parametry a omezení pro STM32F103. Jak by bylo možno budit připojené LED (max. velikost proudů)? U i U o A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 43
44 Působení diod ve vstupu obvodu CMOS Zdroj signálu funguje (nechtěně) jako napáječ obvodu U CC1 = 5V U CC2 < 5V I n zatěžování zdroje signálu jednocestný usměrňovač s D a C zdroj signálu C + i v U n D CMOS log. obv. CMOS log. obv. Pozor na připojení zdroje signálu na vstup procesoru bez napájení (!!! cvičení, připojení vstupů obvodu 74HC595 bez napájení na výstupy STM32F103, použít ochranné rezistory) parazitní napájení obvodu ze zdroje signálu, (příklad, čítač CMOS, viz. výklad) A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 44
45 Demonstrace působení diod ve vstupu obvodu CMOS Fantomové napájení kombinace D a C jako jednocestný usměrňovač, špičkový detektor odpojený napáj. zdroj, i možná částečná funkce, napáj. ze zdroje signálu připoj. další obvody, napáj. zdroj zátěž, příp. zkrat. důvod použití R 2 U CC1 = 5V U CC2 < 5V I n (bude ověřeno v poslední laboratorní úloze) zdroj signálu C + i v U n D CMOS log. obv. CMOS log. obv. (+ 3,3 V) C B1 U CC1 C B2 U CC2 + 5 V I n!!!! STM32 PC8 GND R 2 =470 u 1 in 1 HCT04 GND out 1 u 2 I in HC04 GND out 2 u 3 0 V C L A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 45
46 Ochranné diody realizace a zjednodušený model Ochrany vstupů, různé řešení, ochrany vstupu 74HCxx poly- Si rezistor 100 Ω D2 U CC U 1 U 2 D Ω HC MOS obvod difundovaný didový rezistor U CC D3 D5 U 1 D4 CMOS obvod U 2 D6 D7 Obecně model s diodami proti GND a U CC. zjednodušený model (pro zapamatování) obvodu CMOS z hlediska diod na vstupech a výstupech A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 46
47 Působení diod na výstupu obvodu CMOS Působení diody D 5 ve výstupní struktuře (důsledek přítomnosti tranzistoru PMOS ve výstupní struktuře) Výpadek napájení U CC2 nebo snížení napájecího napětí CMOS obvodu (např. s třístavovým výstupem) kolize sběrnice U CC D3 D5 U 1 D4 CMOS obvod U 2 D6 D7 U CC1 = 5V U CC2 < 5V U CC3 Nelze paralelně spojit třístavové výstupy budičů (CMOS) s různým napájecím napětí, např. 5 V a 3,3V Obvod s U CC2 by působil jako parazitní napěťový omezovač. D budič A D budič B i v přijímač Řešení: použít obvody 74FCTxxx T, které mají koncový stupeň (analogicky jako TTL ) pouze s MOS tranzistory jednoho druhu vodivosti NMOS A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 47
48 Řešení ochrany vstupů Pokud není možno zajistit správnou sekvenci náběhu napájení (u více procesorů nebo log. obvodů s více napájecími zdroji) - v nouzi možno použít ochranné rezistory, U CC1 U CC2 U CC1 U CC2 R D R 1 1 Využívat na cvičení, zamezení poškození procesoru!!! Volba velikosti ochranného odporu - omezení velikosti vstupního proudu na bezpečnou velikost, např. 5 ma, detaily- hledání v katalogu, absolute, max. ratings výpočet časové konstanty ochranného obvodu, parazitní kapacity vstupu obvodu a spojů R S zahrnuje vnitřní odpor výstupu a a vnější odpor R 1, C in zahrnuje vstupní kapacitu a parazitní kapacity τ=r C A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 48 S in
49 Přídavná ochrana vstupů s rezistorem Situace s částmi obvodu s různými napájecími zdroji nebezpečí částečného výpadku napájení nebo různě rychlého náběhu napájení. Nebezpečí poškození budicího i buzeného obvodu U CC1 U CC2 U CC1 U CC2 R R 2 D 1 1 Ochranný rezistor R 1 (470 Ohmů, - 1 kohm) kompromis mezi ochranou a dynamikou, limitně R = 270 ( příp. 220) Ohmů (5V /270 Ohmů = méně než 20 ma) Zhoršení dynamiky pro výpočet. čas. konstanty C = pf kapacita vstupu obvodu ( až 10 pf) + parazitní kapacity krátkého spoje čas. konstanta (tau) τ = 470 Ohmů x 20 pf = přibl s Doba náběžné hrany t nab = 2,2 x τ = přibl. 2 x 10-8 s = 20 ns A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 49
50 Mezní parametry konkrétních obvodů Způsob orientace v katalogovém listu obvodu přednáška s využitím katalogového listu HC00, 74HCT00, 74HCT595, STM32F103 viz. katalog - PDF Demonstrace typických a mezních parametrů U i, I ik, I Ok, I CCmax, I GND max, I Omax Vysvětlení způsobu specifikace parametrů obvodu a jak je nalézt v katalogovém listu viz vysvětlení na přednášce a příslušné katalogové listy. prezentováno pomocí katalogových listů vybraných obvodů na přednášce STM32F100, hesla: Absolute maximum ratings, General input/output characteristics A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 50
51 74HCxx mezní proudové a napěťové parametry mezí parametry napájecí napětí, proudy napájecími piny, proudy výstupními piny, proudy (clamp) diodami ve vstupní a výstupní struktuře výklad jednotlivých parametrů, (? kontrola porozumění problematice - proč. je U CC = -0,5 V až + 7 V ) V O 0,5 V až Vcc + 0,5 V co se tím míní, Vo?? větší než napáj.napětí???, výklad A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 51
52 Vstupní charakteristika obvodu CMOS Standardní vstup CMOS vstup 5 V tolerantní I i I i U CC U i 5 V U i Standardní vstup CMOS, při nulovém Ucc problém i při U i =1 V na vstupu. Pokud obvod nemá napájení, je jeho UVCC = 0 Pozor STM32VL Discovery, bez napájení, připojení napětí na vstup ADC pproč u některých vstupů STM32 vstupní proud závisí na napájecím napětí a u jiných ne? A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 52
53 Vstupní charakteristika obvodu CMOS bez napájení Standardní vstup CMOS, bez napájení napájením I i I i U CC U CC = 0 V U i U CC U i Standardní vstup CMOS, při nulovém Ucc problém, pokud je na jeho napájecí pin připojena zátěž proti zemi, vybitý blokovací kondenzátor na výstupu zdroje,..,. A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 53

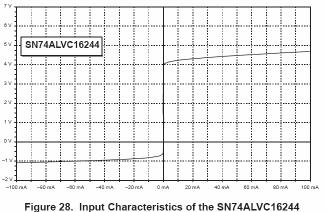

54 Vstupní charakteristiky obvodu sdya010.pdf Texas Instruments A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 54

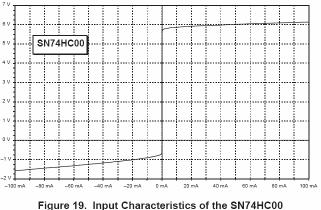

55 Vstupní charakteristiky obvodu sdya010.pdf Texas Instruments A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 55

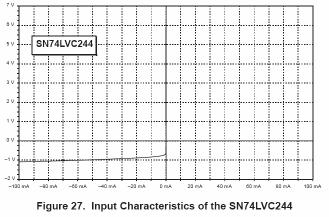

56 Vstupní charakteristiky obvodu sdya010.pdf Texas Instruments? diody ve vstupu? A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 56
57 Vstup v zakázané oblasti pásmo U ILmax až U IHmin,, nezapojený vstup sdya010.pdf Texas Instruments Nezapojený vstup CMOS - nedefinovaný stav na vstupu napětí se nastaví podle různých vnějších působení, elektrostat indukce, kapacitní přenosy, Částečné otevření obou vstupních tranzistorů, příčný proud U CC T1 U 1 T2 U 2 výsledky měření?? závěry pro aplikace?? A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 57

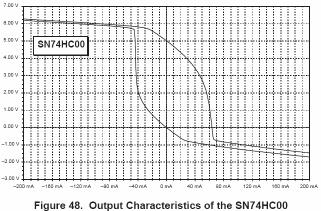

58 Výstupní charakteristiky obvodu sdya010.pdf Texas Instruments vnitřní odpor výstupu R H, R L R P_ON +U CC R N_ON U 2 GND výsledky měření? A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 58
59 Doporučené podmínky Katalogové údaje - doporučené podmínky pro provoz logického obvodu zde příklad pro řadu 74HCxx, analogicky hledat v katalogu i pro všechny další log. obvody a procesory. A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 59
60 Statické parametry obvodu 74HCxx Diskuse výsledků měření porovnání s katalogovými údaji A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 60
61 Napájení Výklad na přednášce: otázka rychlosti odezvy stabilizátoru na změnu odběru, proč je nutno blokovat pomocí C Rozvod napájení, impedance spoje U DD, a spoje GND blokování rozvodu napájení, způsob rozvodu napájení, minimalizace plochy smyček význam použití blokovacích kondenzátorů, (TI_Bypass_Capacitors_scba007a.pdf) volba kapacit, umístění kondenzátorů zemnicí spoje a plochy, an223_ground_bounce.pdf materiál firmy TI rušení a vyzařování, EMC, EMI tlumivky v napájení vedení, odrazy A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 61
62 Obvody s třístavovým výstupem výstup nízká impedance úroveň L, nebo H, podle sepnutí tranzistoru NMOS, či PMOS výstup ve stavu vysoké impedance nevedou oba tranzistory realizace třístav. výstupu v 74HCxxx, 74HCTxxx D= 1 aktivní, D= 0 stav vysoké impedance impedance řádu Giga - Ohmů (pokojová teplota) Maximální napětí na výstupu parazitní diody jsou stále přítomné ve struktuře napětí přivedené na výstup nesmí napájecí napětí A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 62
63 Obvody s výstupem typu otevřený kolektor, open drain Pokud ve výstupu jen NMOS, není dioda mezi výstupem a napájením ( true open drain ), obvod umožňuje připojení napětí ( přes rezistor) větší, než je napájecí. Pozor v STM32, naprogramováním výstupu do režimu open drain se pouze deaktivuje tranzistor s PMOS ve výstupní struktuře ( nemá buzení stále nevede), ale jeho parazitní dioda zůstává!!!, ale piny 5v tolerantní --- jak?) Nepřekročit povolené napětí na výstupu funkční náhrada otevřeného kolektoru obousměrným pinem např. pro IIC bus (příklad ADSP BF533) výklad na tabuli náhrada výstupu typu OPEN drain vstupně výstupním pinem + Ucc D U 1 S U 2 A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 63
64 Latch - UP efekt, parazitní tyristor ve struktuře CMOS Přítomnost ochranných diod na vstupu i parazitních diod na výstupu ve struktuře CMOS, parazitní tyristor mezi U CC a GND P - gate T1 U CC R - N sub. Vnucení nadměrného proudu do vstupu nebo výstupu a tekoucího PN přechody - nebezpečí sepnutí parazit. tyristoru mezi U CC a GND. Tyristor - zůstává sepnutý i po odeznění spínacího impulsu. U1 R - P obl. T2 N - gate Omezení proudu tyristoru - pouze odporem přívodů a zdrojem (spálení obvodu). Vypnutí tyristoru, pouze vypnutím napájení Latch UP free - struktura odolná Latch UPefektu, omezení proudu ochranným odporem. u HC - dřívejší zničení vstupní struktury. Pozor CMOS - převodníky, progr. obvody,... A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 64
65 Latch - UP efekt - Proudová injektáž možná i výbojem statické elektřiny do vstupu u jistých konstrukcí možné vyvolání Latch UP a a zničení obvodu (zmínit přiklad obvodu.7). Chránit obvody CMOS před výbojem statické elektřiny a před napěťovými špičkami, možnost částečného poškození vstup/výst bloku, zvýšení proudového odběru (ilustrační příklad se STM32F m.t. ) A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 65
66 Ochrana vstupů 2-5 V tolerantní vstupy Problém pro vstupní napětí U 1 = U i > U cc potřeba tolerance + 5 V na vstupu, při Ucc= 3,3 V řešení v některých obvodech náhrada diody MOS tranzistorem 100 Ω U CC CMOS obvod U 1 U 2 T 1 D 1 vyšší napětí - otevření tranzistoru T 1 U imax = 5 V (5,5 V) Alternativa ochranný blok, ( otvírá se při překročení ochr. nap.) funkce i bez napájení, možnost ověřit měřením na obvodu bez napájení) U och 100 Ω ochr.bl. i ochr U CC CMOS obvod U 1 U 2 D 1 viz u STM32 blok FT. A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 66
67 Ochrana vstupů STM32 STM32100, dvě varianty vstupů, standardní CMOS a FT- piny five volt tolerant tolerantní ke vstupní úrovni + 5 V (pozn. u FT pinů, předpoklad i jiné úpravy připojení substrátu P- MOS ve výstupu pro vyloučení působení sub. diody) Katalog: VDD_FT is a potential specific to five-volt tolerant I/Os and different from VDD. A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 67
68 Ochrana vstupů 3 Vstupy + 5 V tolerantní, U imax = 5 V (5,5 V), nezávisle na napájení viz. katalog. (využití u 5V tolerantních obvodů) pokud není explicitně uvedeno- počítat s diodou mezi vstupem a U CC CMOS obvody - paměti, mikroprocesory, jednočip. mikropočítače, převodníky A/D v CMOS technologii,... přivedení měřeného napětí ( ze zdroje s malým vnitřním odporem) na vstup A/D převodníku bez napájení - poškození obvodu nadměrným proudem nutné omezení vstupního proudu I I na 10 ( příp. 20 ma), ( proudová injektáž, injected current u STM32F10x do 5 ma) řešení - použití vnějšího rezistoru R = cca 1 kohm (pozor, dynamika) Pamatovat pojem 5V tolerantní vstup, kdy má tento výraz smysl - pouze u obvodu s napájecím napětím nižším než 5 V. Umět nalézt tuto informaci v katalogu obecně analogové vstupy kvalitních převodníků A -D, chování jako standardní CMOS.., podobně u STM32, vstupy A/D nejsou + 5 V tolerantní vstupy analogových obvodů vyrobených technologií CMOS přítomnost diod mezi vstupem a U CC ( V DD ) rychlá hradlová pole- FPGA stejné, pozor na diody ve vstupech A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 68
69 Ochrana vstupů max. proudová injektáž u STM32F10x Maxima A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 69
70 Logické obvody CMOS- advanced varianty Vývoj log. obvodů řady pro zvýšení rychlosti AC - Advanced CMOS, ACT - Advanced CMOS, TTL compatible AC, AHC, VHC napájení Ucc = +2 až +5,5 V (příp +6 V) U ilmax = 0,3 x Ucc ; U ihmin = 0,7 x Ucc, ACT, AHCT, VHCT, FCT typické napájení má Ucc = + 5 V T značí - obvod je na vstupu kompatibilní s výstupními úrovněmi TTL U ihmin = 2 V; U ilmax = 0,8 V Doporučení řada AHC, kompromis vyšší rychlost než HC, menší rušení a proudové impulsy než AC. AHC má již specifikovány dyn. parametry i pro U CC = +3,3 V AHCT vyšší rychlost oproti HCT, avšak ještě únosné proudové špičky A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 70
71 Parametry log. obvodů CMOS s napájením + 5 V U CCsp napájecí nap.,při kterém jsou specifikovány dynamické parametry řada U CC U CCsp U t U IHmin U ILmax I OLmax I OHmax [V] [V] [V] [V] [V] [ma] [ma] toler. HC ,5.U CC 3,5 1, ne HCT 4,5-5,5 5 1,4 2 0, AHC 2-5,5 3,3; 5 0,5. U CC 3,5 1, ano AHCT 4,5-5,5 5 1,4 2 0, VHC 2-5,5 3,3; 5 0,5.U CC 3,5 1, ano VHCT 4,5-5,5 5 1,4 2 0, AC 2-6 3,3; 5 0,5.U CC 3,5 1, ne ACT 4,5-5,5 5 1,4 2 0, FCT 4,75-5,25 5 1,4 2 0, V A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 71
72 Nízkonapěťová logika CMOS Snižování dynamické výkonové ztráty snižování napájecího napětí L Low Voltage, nízkonapěťová logika. Významná hodnota napájení U CC = + 3,3 V Např. signálové procesory, jádro 1,2V, interface obvody 3,3 V otázka + 5 V tolerance vstupů existují řady i s nižším napájecím napětím Řada 74LVC výhodná pro aplikace, rychlost, schopnost budit, + 5 V tolerance vstupů LV řady velmi často pouze v pouzdrech pro povrchovou montáž A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 72
73 Nízkonapěťová logika CMOS přehled vybraných řad řada U CC U CCopt U t I OLmax I OHmax 5V tol techn. [V] [V] [V] [ma] [ma] vstup LV 2-5,5 3,3 0,5*U CC +8-8 ne CMOS LVT 2,7-3,6 3,3 1, ano BiCMOS ALVT 2,3-3,6 3,3; 2,5 1, ano BiCMOS LVC 2-3,6 3,3 0,5*U CC ano CMOS ALVC 1,65-3,6 3,3; 2,5 0,5*U CC ne CMOS FCT3 2,7-3,6 3,3 1, ano CMOS AVC 1,4-3,6 2,5 0,5*U CC +8-8 ne CMOS LVX 2-3,6 3,3 0,5*U CC +4-4 ano CMOS LVQ 2-3,6 3,3 0,5*U CC ne CMOS LCX 2-3,6 3,3 0,5*U CC ano CMOS VCX 1,4-3,6 2,5 0,5*U CC ne CMOS AUC 1,1-2,7 1,8 0,5*U CC +8-8 ne CMOS A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 73
74 Společné rysy logických obvodů CMOS U t = 0,5.U CC, U IH min = 0,7.U CC, U ILmax = 0,3.U CC (mimo 74**Txx s U CC =5 V) U t 1,4 V, U IH min = 0,8 V, U ILmax = 2 V, pro CMOS TTL komp. ( 74**Txxx) Výstup ve stavu H se chová jako zdroj napětí U out = U CC s vnitřním odporem 25Ω-100Ω (neplatí pro řady 74FCTxxxT se dvěma tranz. NMOS na výst.). Výstup ve stavu L se chová jako zdroj napětí U out = 0 V s R V = 15Ωaž 70Ω. Vstupní klidové proudy jsou velmi malé I I < 1µA. Klidový napájecí proud I CC0 - je řádu jednotek, maximálně stovek mikroampér ( při mezních kladných teplotách C). Na vstupech jsou clamp-diody proti svorce GND (D 2, D 4 dle ). Část obvodů má na vstupech clamp-diody proti svorce U CC (jako D 1, D 3 ). Max. napětí na vstupu U Imax = U CC (s výjimkou 5 V, příp. 3,6 V toler. vstupů) A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 74
75 Obvody CBT Crossbar Switches, lit. Texas Instruments scdd001b_cbt_log_fam.pdf Tranzistor NMOS (induk. kanál N) symetrická struktura, funkce elektrody Drain, Source podle orientace napětí, podmínka sepnutí U GS větší než prahové napětí U T G Spínače sběrnic, převodníky napěťových úrovní S D B- sub. A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 75
76 Obvody CBT Elementární spínač SN74CBT1G125, SINGLE FET BUS SWITCH U CC = 5 V 5 Ohmů v sepnutém stavu, pro napěťové úrovně L (0 V) 10 Ohmů v sepnutém stavu, pro napěťové úrovně L (2,4 V) použitelné i jako rychlý analogový spínač, videosignál, ( obousměrný ) spínač sběrnic SN74CBT3245A pinově kompatibilní se obousměrným budičem sběrnic 74 HCT245, a dalšími 245 A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 76
77 CBT jako spínač sběrnice a převodník úrovní Podmínka sepnutí tranzistoru U GS >U T (napětí na gate 4,3 V) vstupní napětí do 3 V tranzistor vede ( symetrická funkce obr. a) - vstupní napětí 5 V tranzistor reguluje (analogie emitorového sledovače) - na výstupu může být max. napětí U G - U T U G = 4,3 V T 1 U 1 = 3,3 V U 2 = 3,3 V a) U 1 = 5 V T 1 U G = 4,3 V U T = 1 V U 2 = 3,3 V b) A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 77
78 Obvod Bus - Hold Definice logické úrovně na sběrnici při odpojení všech budičů, zamezení výskytu nežádoucí napěťové úrovně a případného vzniku kmitů podstata bistabilní klopný obvod s invertory CMOS, kladná zpětná vazba zachovává poslední definovanou logická úroveň na sběrnici při použití obousměrných budičů sběrnic. Přepnutí budiče z režimu výstup do vstupního režimu, sběrnice je plovoucí floating obvodem Bus Hold, ekvivalent odporu 1 kohm ve zpětné vazbě při změně úrovně je nutno budit ( překonat působení) obsažen v řadě obvodů obousměrných budičů sběrnic (řada obvodů ABT, LVT, ALVC, LVC,..) řešení problému plovoucího vstupu viz. cvičení chování nezapojeného vstupu CMOS- floating. input analogie závaží u ručně přestavované výhybky na kolejích dráha- zůstane tak, kam byla naposled přestavěna- přehozena, je potřeba vyvinout sílu pro změnu stavu. A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 78
79 Důvod použití obvodu Bus hold Vstup obvodu na napětí v okolí rozhodovací úrovně částečně vedou oba tranzistory elementárního invertoru, zvýšení proudového odběru, změna napětí na vstupu změna proudu svorkou U CC nebo GND, úbytky na parazitních indukčnostech přívodů (problém ground bounce ) (vysvětlení působení imp. zemního vodiče,.tabule) vstup L do H, zvýšení proudu do GND, zvýšení úbytku na LGND, pokles napětí na vstupu (proti GND vývodu obvodu) je třeba zamezit dlouhodobému výskytu napětí na vstupu v okolí rozhodovací úrovně A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 79
80 Proudový odběr logických obvodů Bipolární log. obvody statický proudový odběr a jeho růst s frekvencí Logické obvody CMOS v klidu buzení odporových zátěží proud zátěží zbytkové závěrné proudy přechodů PN, zbytkový proud tepelně generovanými nosiči, proud roste s teplotou U CMOS největší význam - dynamický proudový odběr - přebíjení kapacit A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 80
81 Dynamická výkonová ztráta obvodů CMOS Přebíjení kapacity C L frekvencí f Dynamická výkonová ztráta nezávislá na velikosti odporů R P, R N (ovlivňují pouze dynamiku) +U CC +U CC C i R P U 1 U 2 C L C PD GND R N U 2 GND C L 2 2 P= fu CC CL P fucc = C napájecí proud obvodu I CC = fu C CC (střední hodnota I CC, I CC má impulsní charakter, proudové impulsy při změně stavu, viz dále blokování napájení) A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 81
82 Dynamická výkonová ztráta obvodů CMOS Ekvivalentní ztrátová kapacita C PD (power dissipation capacitace), C pd vyjadřuje vnitřní parazitní kapacity i ztráty proudovým impulsem mezi svorkami +U CC a GND (pomalé hrany na vstupu růst C pd ), stř. hod. proudu ICC = f U celkový ztrát.výkon 2 P = fu C + C + I i CC ( PD L) CC0U CC napájecí proud I = fu C + C + CC i CC CC C ( PD L) ICC0 PD P= 2 fu CC CL +U CC U 1 U2 CL C i pro případ čítače - vstup f i, výstup f O 2 P = fc + f C U + I U D ( i PD O L) CC CC0 CC GND SN74HC04 (jediný invertor z obvodu) SN74HC164 (posuvný registr) A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 82
83 Dynamická výkonová ztráta procesoru Informace v materiálech firmy ARM I CC = f U CC C PD proudový odběr jádra procesoru ARM CORTEX M0,??? co se tím míní? xxx ua / MHz Vychází se z daného napájecího napětí použitého pro danou technologii a z předpokladu, že proudový odběr je dán především dynamickými ztrátami přebíjení vnitřních kapacit a ekvivalentních ztrátových kapacit C PD velikost kapacit určena technologií (velikost elementu) To nezahrnuje proudový odběr periferií, paměti SRAM a FLASH Pro nízkopříkonové varianty procesorů nabývá významu složka I CC0 procesor je po většinu času v režimu spánku I CC0 ovlivněny svodovými proudy, proto použita někdy i poněkud jiná technologie (větší rozměr elementu pro docílení větších izolačních vzdáleností,.) viz STM32F1xx a STM32L1xxx ( nízkopříkonová varianta) A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 83
84 Snižování dynamického odběru log. obvodů CMOS a mikrořadičů Snižování proudového odběru: snižování napájecího napětí U CC snižování pracovní frekvence f (viz. dig. hodinky, 1,5 V, XTAL Hz) zkracování doby aktivní funkce obvodu t oper přechod operace spánek analogie zimní spánek živočichů, snížení tepové frekvence srdce, Použití obvodů nízkonapětové logiky, Snížení odběru mikroprocesorů a mikrořadičů: Rozdělení napájení jádra procesoru 2,5 V, 1,8 V, 1,2V..od napájení budičů výst. Napájení budičů výstupů často stále 3,3 V kvůli kompatibilitě s další logikou, ale možno i nižší napětí viz STM32F103 Napájení jádra nižší napětí, vnější vstup napájecího napětí, někdy vnitřní regulátor sníženého napětí Snížení taktovací frekvence jádra (PLL) na nutnou hodnotu, aktivace pouze periferií a sběrnic potřebných pro činnost (viz STM32F103) Volba dvou procesorů výkonný (hlavní) a monitorovací (zap.) viz. výklad Problematika bateriového napájení, především snížení odběru 2 P= fu C CC A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 84
85 STM32F100 bloky pro řízení proudového odběru.oscil dělička řízení frekvence hod. signálu hod. sig. sběrnic, dod. sig. výstupů, sllep mód, probuzení wake up (analogicky výkon podle potřeby notebook) Cortex-M3 CPU MHz JTAG/SW Debug Nested vect vectit IT Ctrl Ctrl 1 x Systick Timer 1 x DMA 7 Channels CRC 1x6x 16-bit PWM Synchronized AC AC Timer Timer Up Up to to Ext. Ext. ITs ITs Up Up to to I/Os I/Os 1x 1x SPI SPI 1x 1x USART/LIN Smartcard/IrDa Modem-Ctrl ARM Lite Hi-Speed Bus Matrix / / Arbiter (max (max 24MHz) 24MHz) Bridge ARM Peripheral Bus (max 24MHz) Flash Flash I/F I/F Bridge kB Flash Memory 4kB-8kB SRAM 20B 20B Backup Regs Clock Control ARM Peripheral Bus (max 24MHz) 1x16-bit timer with 2 IC/OC/PWM 2x16-bit timer each with 1 IC/OC/PWM 2 x 12bit DAC 1x 1x 12-bit ADC channels // 850ksps Temp Sensor Power Supply Reg Reg1.8V POR/PDR/PVD XTAL oscillators 32KHz + 3~25MHz Int. Int. RC RC oscillators 40KHz + 8MHz PLL PLL RTC // AWU 2x 2x Watchdog (independent & window) 3 x 16-bit Timer HDMI CEC CEC 2x 2x SPI SPI 2x 2x USART/LIN Smartcard // IrDa IrDa Modem Control 2x 2x I2C I2C A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 85
86 Měření na obvodech CMOS osciloskopem, sonda Při měření na logických obvodech CMOS zatěžovat malou kapacitou prostý koax. kabel na vstup osciloskopu kapacita 10 - ky pf stejně tak osciloskopická sonda, přepnuta 1:1 a připojena na vstup osciloskopu ( to pak není žádná sonda, ) kapacita pf ( připojení na XTAL oscilátor procesoru určitě nebude kmitat ( pozn - tabule - využití osc. sondy 1:1) zvýšení proudového odběru obvodu připojením sondy 1:1 ( viz. úloha - cvičení) přepnutí osciloskop. sondy na režim 10:1, kompenzovaný dělič R, C vstupní kapacita 5-7 pf ( kvalitní) osc. sonda, jednoduché osc. sondy 10:1 kapacita pf (závisí C in vstupu osciloskopu) připojení osciloskopické sondy hrot- na živý signál, svorka krokodýl, plášť sondy- na GND, ne opačně, kapacitní zátěže, zkrat přes zem a ochranné vodiče. výklad - tabule, zemní signály osc. sondy. zkrácení zemního vodiče, parazitní indukčnost zemního vodiče, smyčka anténa Aktivní osciloskopické sondy - kapacity cca 1 až 3 pf. zesilovač s MOS tranzistorem, ( choulostivé na napěťové špičky), možnost destrukce A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 86
87 Napájení blokování napájecího zdroje Výklad na přednášce: otázka rychlosti odezvy stabilizátoru na změnu odběru odběru, proč je nutno blokovat výstupy regulátoru pomocí C (analogie vyrovnávací sklad energie) Q = CU Q = I T Q náboj, C kapacita, I proud, T čas např. impulsní odběr, U ale podobně impulsní regulátor, dodání energie pouze v diskrétních intervalech = I T C regulátor - volba velikosti tak C, aby nebyly rušivé změny napájecího napětí T = 10 us, I = 500 ma C= 100 uf, změna napětí U = I T C = 0, = 0,05V A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 87
88 Napájení blokování napájení log. obvodů Výklad na přednášce: Impulsní odběr logického obvodu, viz. log. obvod CMOS přebíjení kapacit při změně vnitřních stavu mikroprocesoru, regulátor není schopen tak rychle reagovat problém parazitní indukčnosti Ls rozvodu napájení čím rychlejší mikroprocesor, tím důležitější otázka blokování napájení ( analogie sklad p., chladnička, sklep) U CC + log.ob. C b A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 88
89 Napájení blokování napájení, tlumivky Výklad na přednášce: Impulsní odběry- protékají impulsní proudy rozvodem napájení U CC, ale také zemí GND!!! Lokalizace proudového okruhu Tlumivka v rozvodu napájení neumožní impulsní proud, úbytek napětí na tlumivce příklad L= 50 nh, u L = 1V, jaký možný nárůst proudu? d 7 i dt 1 V = ul = = 2 10 A/s= 20 A/µ/ -9 L H = Logický obvod s velkým impulsním odběrem tlumivka neumožní prudkou změnu proudu z rozvodu U CC, jinak roste u L, kde je di/ dt obvod 0,02A / ns L u L = L di dt U CC + log.ob. C b A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 89
90 Napájení blokování napájení log. obvodů Výklad na přednášce: Omezení impulsního odběru z U CC, nutno použít blokovací kondenzátor dostatečné kapacity C b. předpoklad proudového impulsu 200 ma pro dobu 2 ns, C= 10 nf Kondenzátor s kapacitou 10 nf napájení log. obodu po dobu 2 ns při poklesu napětí o 0,04 V Logický obvod s velkým impulsním odběrem tlumivka neumožní prudkou změnu proudového odběru (di/ dt) obvod energie z lokálního blokovacího kondenzátoru C b, snížení rušení po rozvodu napájení Snížení impulsních proudů rozvodem GND Snížení rušení po rozvodu napájení a vyzařování rušivé vysokofrekvenční energie ( pozn. tlumivky se nedávají na rozvodu GND, U vodič GND je společný pro napájení i pro signály) = I T C U CC GND 0, = L log.ob. 9 = + 0,04 V C b A4B38NVS, 2013, J.Fischer, kat. měření, ČVUT - FEL 90
