1 Požární bezpečnost v suché výstavbě Dipl. Ing. (FH) Jaroslav Benák

2 Obsah Suchá výstavba v přehledu Třídění stavebních výrobků a hmot Požární odolnost konstrukcí Detaily a řešení

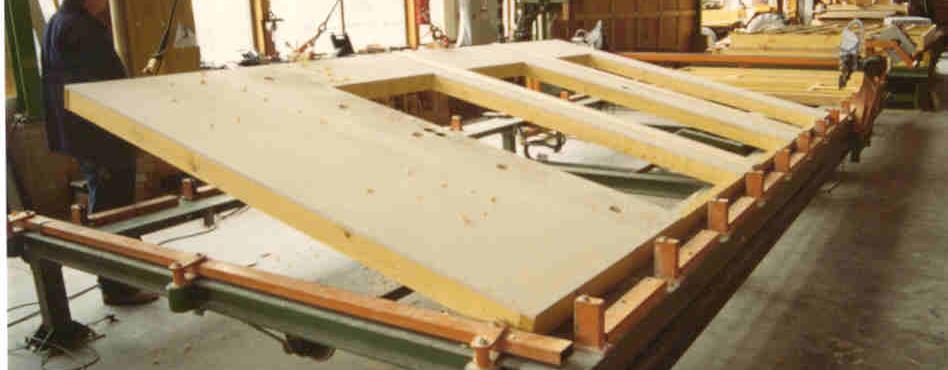

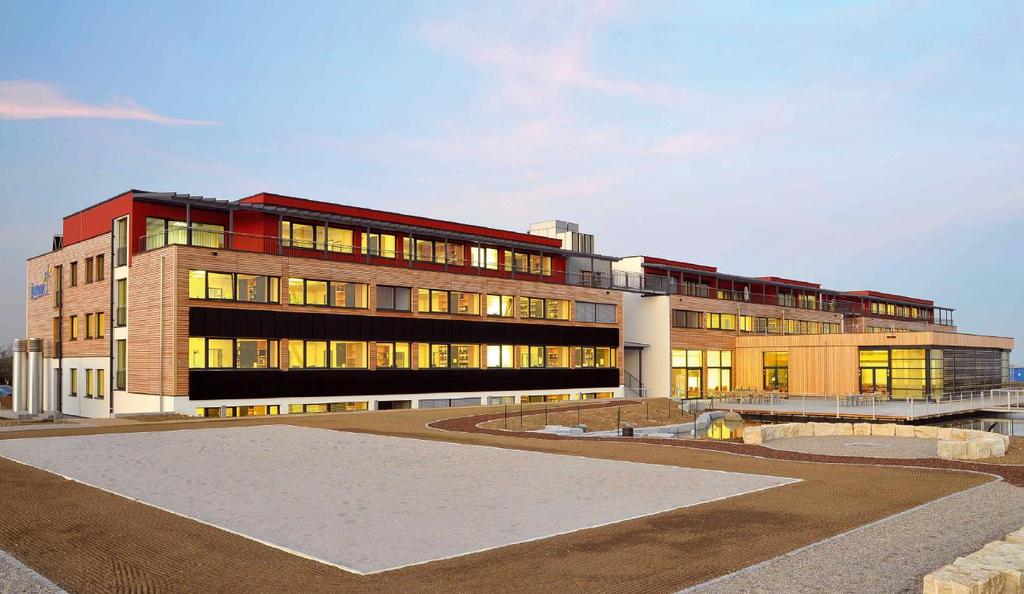

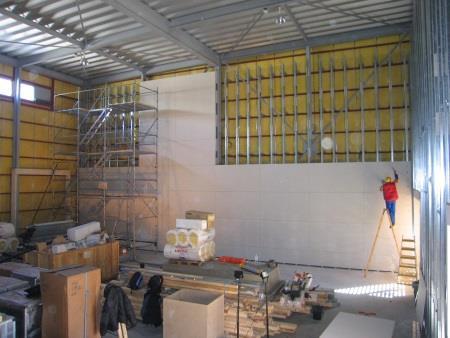

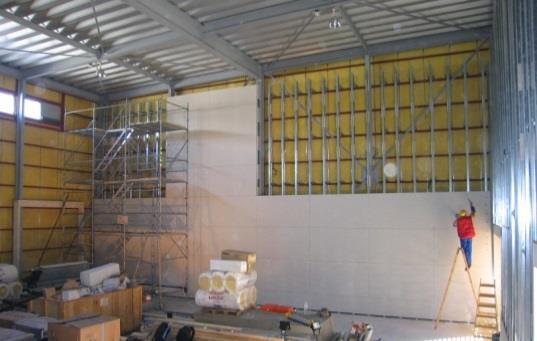

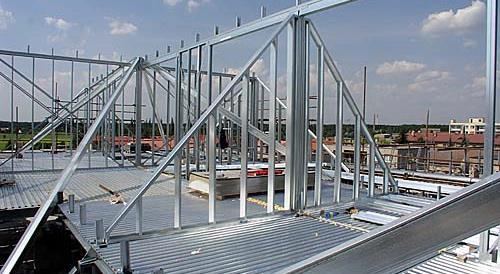

3 Rozdělení suché výstavby Konstrukce na bázi dřeva SUCHÁ STAVBA Modulové konstrukce Suchá výstavba Výtahové šachty Skeletová výstavba

4 Suchá výstavba versus zděná Stavební prvek dřevostavby Nehomogenní vícevrstvý (sendvičový) prvek nízké hmotnosti. Systémový prvek, který se montuje z různorodých materiálů suchou cestou. Stavebně fyzikální a statické vlastnosti závisí na skladbě prvku, materiálech, spojích a detailech. Stavební prvek zděné stavby Homogenní monolitický prvek střední až vysoké hmotnosti. Stavebně fyzikální a statické vlastnosti závisí na druhu použitého materiálu (objemové hmotnosti) a jeho tloušťce.

5 Suchá výstavba stěnová konstrukce Systémová řešení pro konstrukce na bázi dřeva Dipl.-Ing. Jaroslav benák Fermacell GmbH

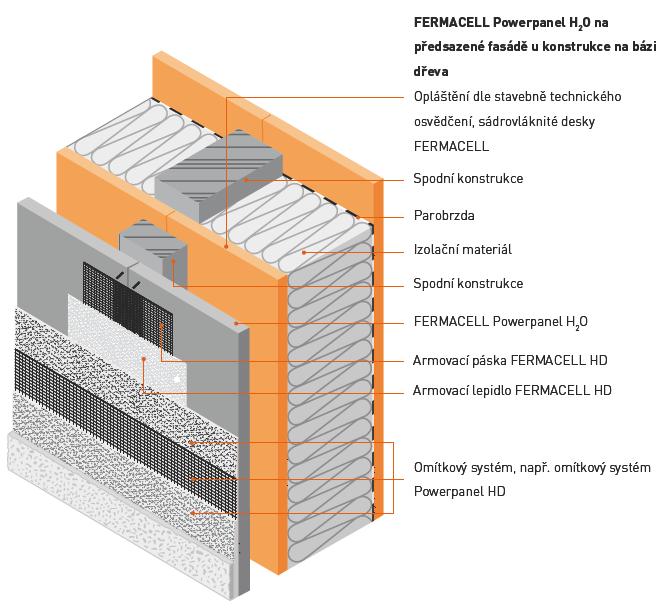

6 tloušťka Systémová řešení pro konstrukce na bázi dřeva Dipl.-Ing. Jaroslav benák Fermacell GmbH Konstrukce na bázi dřeva Osová vzdálenost Zateplovací systém Izolace stojka Vnitřní opláštění Upevnění Dvouvrstvé opláštění Parotěsná folie / parobrzda

7 Modulové konstrukce (např. kontejnery) Obvodový rám Izolační materiál Kovová spodní konstrukce Sádrovláknitá deska FERMACELL Sádrovláknitá deska FERMACELL

8 Jak se zkouší podle EN Co se měří? Zatížení Teplota podle ETK (Normová teplotní křivky ) Měření teploty min. 5 termočlánků Přetlak v peci (20 2 Pa) Jednotlivé termočlánky ( 180 C) Střední hodnota ( 140 C )

9 Teplota v peci [K] Systémová řešení pro konstrukce na bázi dřeva Dipl.-Ing. Jaroslav benák Fermacell GmbH Normová teplotní křivka (ETK) Normová teplotní křivka (ETK) Einheits-Temperaturkurve [ETK] K 822 K 925K K K 986 K Brandraumtemperatur [K] minuta 60 minuta 90 minuta ETK-Min ETK-Soll ETK-Max Prüfzeit [Minuten] Zkušební doba [ min.]

10 Zkouška stěnové konstrukce Dle ČSN EN Přetlak Neutrální zóna Podtlak

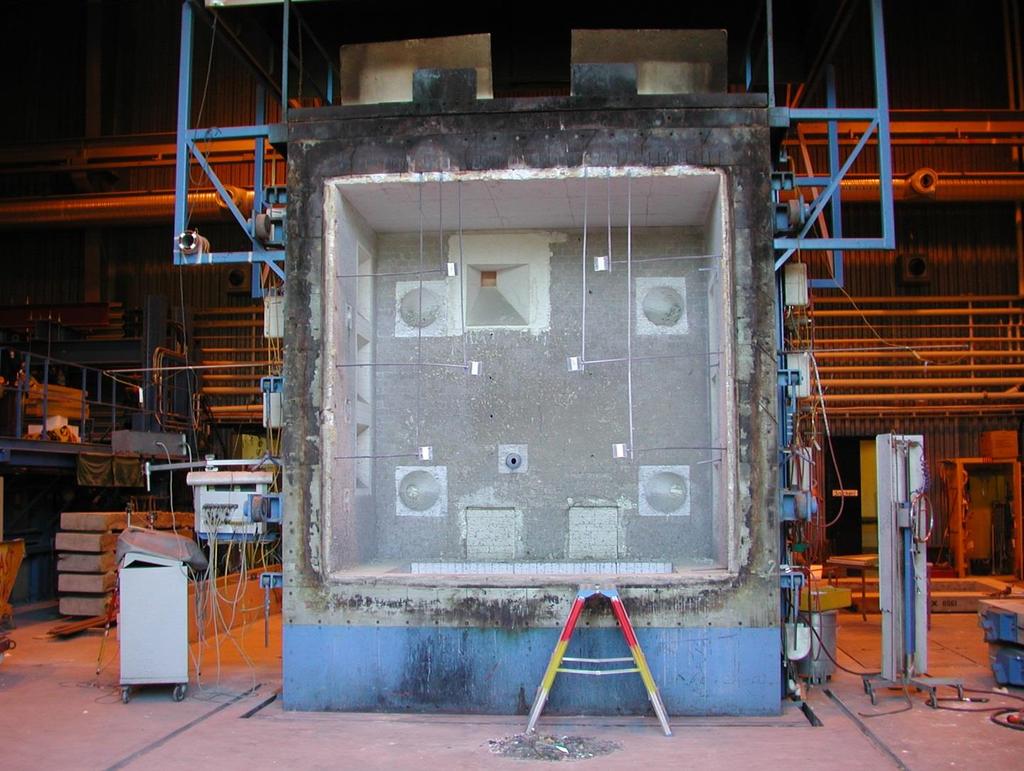

11 Jak se zkouší podle nových EN Zkušební pec plošné termočlánky

12 Jak se zkouší podle nových EN Zkušební vzorek v peci termočlánky Zkouška Slovensko

13 Kritéria porušení mezních stavů požární odolnosti R únosnost a stabilita: za porušení mezního stavu únosnosti se považuje překročení obou následujících podmínek, tj. mezní průhyb zkušebního vzorku a mezní rychlost průhybu E celistvost: za porušení celistvosti se pokládá, když dojde k jednomu z následujících stavů: vznícení bavlněného polštářku umožnění průchodu měrky o průměru 6 mm v délce 150 mm umožnění průchodu měrky o průměru 25 mm

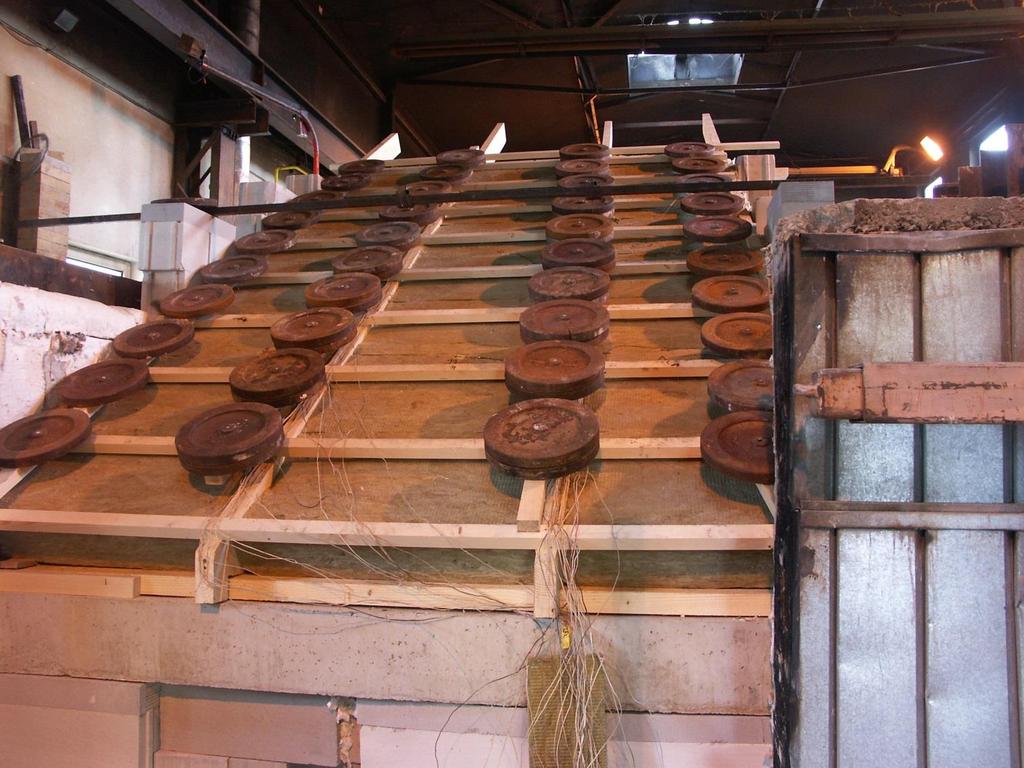

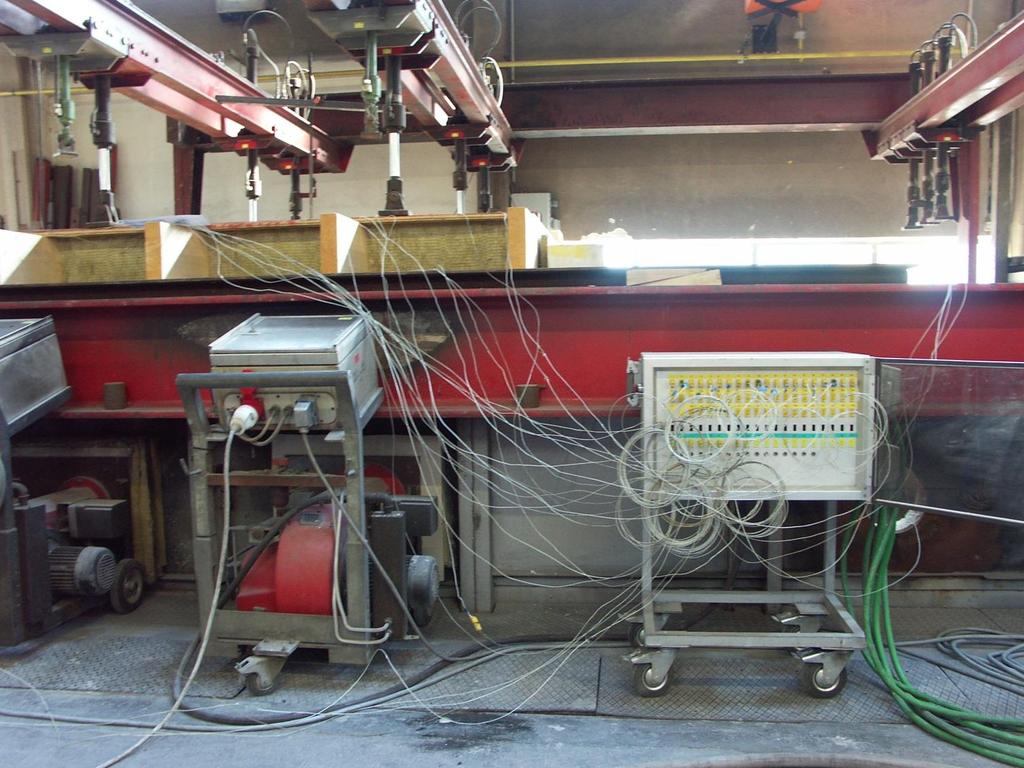

14 Jak se zkouší podle nových EN Zatížení zkušebního vzorku v peci Zkouška Rakousko Hydraulické písty simulující zatížení

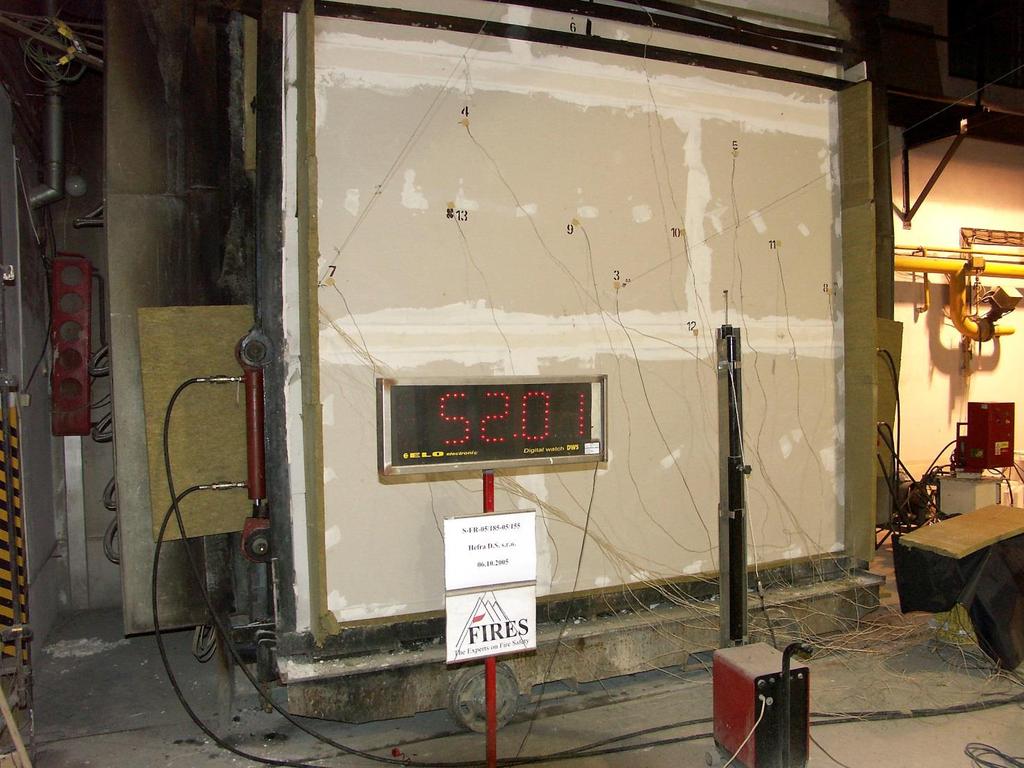

15 Požární zkouška nosné stěny dřevostavby 2 HD 11 Střešní konstrukce pod zatížením Zkušební vzorek nosné stěny - 1 x 12,5 mm FC Zkouška FIRES Batizovce Klasifikace: REI 30 DP3 REI 20 DP2

16 Kritéria porušení mezních stavů požární odolnosti R únosnost a stabilita: za porušení mezního stavu únosnosti se považuje překročení obou následujících podmínek, tj. mezní průhyb zkušebního vzorku a mezní rychlost průhybu E celistvost: za porušení celistvosti se pokládá, když dojde k jednomu z následujících stavů: vznícení bavlněného polštářku umožnění průchodu měrky o průměru 6 mm v délce 150 mm umožnění průchodu měrky o průměru 25 mm

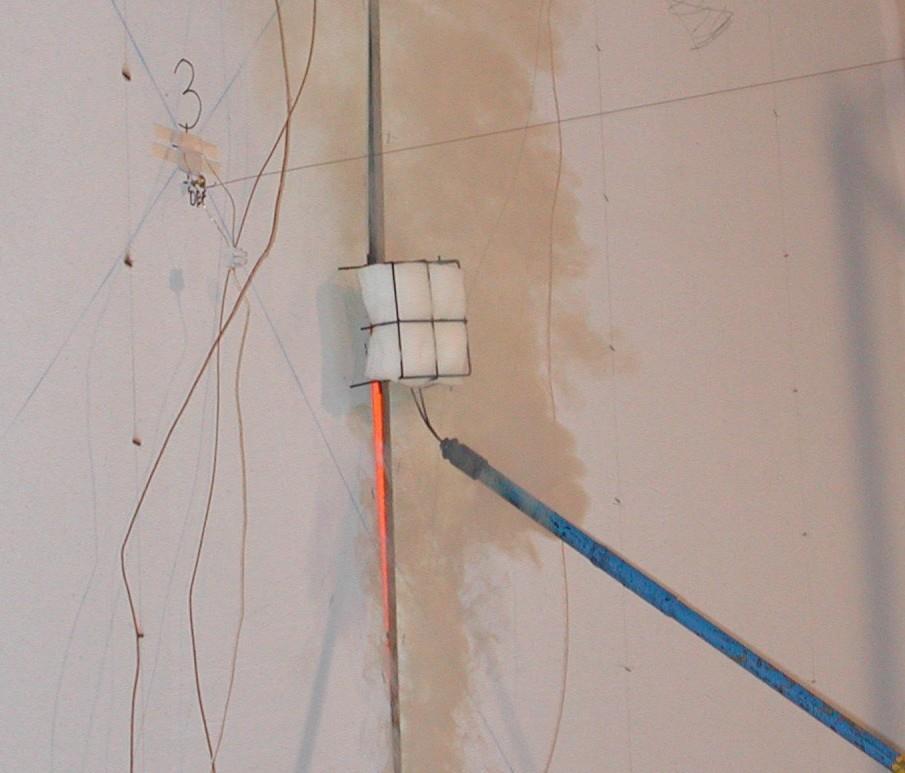

17 Jak se zkouší podle nových EN Ohněm zatížená strana (prostor v peci) Ohněm nezatížená strana Zkouška zápalnosti - bavlněný polštářek

18 Jak se zkouší podle nových EN Vznícení bavlněného polštářku vznícení bavlněného polštářku a jeho přikládání po dobu max. 30s

19 Jak se zkouší podle nových EN - měření měrkou Systémová řešení pro konstrukce na bázi dřeva Dipl.-Ing. Jaroslav benák Fermacell GmbH

20 Kritéria porušení mezních stavů požární odolnosti I izolace: za porušení izolační schopnosti se považuje okamžik, kdy teploty na neohřívané straně vzrostou: v průměru o více než 140 C nad počáteční průměrnou teplotu teplota v kterémkoliv místě vzorku vzroste o více než 180 C nad počáteční průměrnou teplotu W radiace (izolační schopnost na neohřívané straně): za porušení kritéria radiace se považuje, když intenzita tepelného toku > 15 kwm 2 při měření radiace ve vzdálenosti 1 m od neohřívané strany vzorku.

21 Jak se zkouší podle nových EN Měření pohyblivým termočlánkem Ohněm zatížená strana Ohněm nezatížená strana Kaltseite - Brandraum abgekehrte Seite Měření teploty v kritických místech - pohyblivým termočlánkem

22 Jak se zkouší podle nových EN Měření pohyblivým termočlánkem

23 Požární odolnost dle ČSN EN ČSN EN Klasifikace pro každý z mezních stavů v minutách: 15, 20, 30, 45, 60, 90, 120, 180, 240 Příklad pro nosnou stěnovou konstrukci: Výsledky požární zkoušky podle ČSN EN R E E I Únosnost: 132 minuta Celistvost: 89 minuta (měření měrkou) Celistvost: 79 minuta (vznícení bavlněného polštářku) Izolace: 41 minuta Klasifikace (ČSN EN) R120 / RE 60 / REI 30

24 Označení mezních stavů Klasifikace dle: ČSN EN ČSN EN R Únosnost a stabilita E Celistvost I Izolace W Radiace M Mechanická odolnost C Samozavírání S Kouřotěsnost G Odolnost proti požáru sazí

25 ibmb

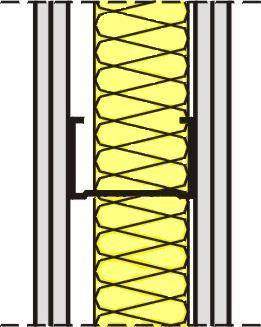

27 Brandschutz Wandaufbau Systémová řešení pro konstrukce na bázi dřeva Dipl.-Ing. Jaroslav benák Fermacell GmbH FERMACELL Gipsfaser-Platten Brandschutz Boras (Schweden) F60 Metallständerwand

30 Protipožární ochrana Cíle požární ochrany: Zabránit vzniku, šíření požáru a kouře Umožnění záchrany lidí a zvířat Umožnit hasící práce Ochrana majetku a Ochrana životního prostředí Riziko vzniku požáru závisí na: Zařízení budovy Technických instalacích Druhu používání Údržbě Druhu materiálu opláštění (třída reakce na oheň) Druhu materiálu konstrukce

31 Třídění stavebních výrobků a hmot Systémová řešení pro konstrukce na bázi dřeva Dipl.-Ing. Jaroslav benák Fermacell GmbH

32 Protipožární ochrana třída reakce na oheň Úkoly stavebních prvků: Pro vznik a šíření požáru je důležitý druh materiálu a jeho třída reakce na oheň. Proto jsou stavební materiály zařazeny do tříd reakce na oheň Třída klasifikace Doplňková klasifikace - plamenem hořící kapky/částice A2 s1 d0 Doplňková klasifikace podle tvorby kouře

34 Třídění stavebních výrobků a hmot Druh izolace Minerální izolace (např. Ursa / Rockwool / Isover) Dřevovláknitá izolace (např. Steico) Celulózové izolace (např. Ciur / Isocell) Konopné izolace Třída reakce na oheň dle ČSN EN A1 E E E

36 Třídění konstrukčních částí DP1: Nezvyšuje intenzitu požáru: Materiály jsou třídy A1 a A2 Výrobky třídy B-F jsou umístěny uvnitř konstrukce (tepelná a zvuková izolace) v době PO nedojde k jejich vzplanutí a není na nich závislá stability a únosnost konstrukce DP2: Nezvyšuje intenzitu požáru: Povrchové materiály jsou A1 a A2- v době PO se nenaruší jejich stabilita, jejich PO je min.ei15 nebo tloušťka 12mm Nosná část k-ce třídy B-D (dřevěné sloupky a nosníky) jsou umístěny uvnitř k-ce a kryty materiály A1-A2 DP3: Zvyšuje v době PO intenzitu požáru: Zahrnují podstatné složky k-cí které nesplňují požadavky na k-ce druhu DP1 a DP2 Systémová řešení pro konstrukce na bázi dřeva Dipl.-Ing. Jaroslav benák Fermacell GmbH

37 Československá republika versus Evropa.. Česká a Slovenská republika Evropa DP 1 Plášť A1 nebo A2 Nosná konstrukce A1 ETK K 60 Protipožární opláštění (A1/A2) Plášť A1 nebo A2 DP 2 Nosná konstrukce A2-D Dřevěný sloupek Plášť B - F DP 3 REI 120 Nehořlavý izolační materiál

38 Sádrovláknité desky v dřevostavbách Stanovení požárně ochranné účinnosti ČSN EN Teplota v peci K 10: ~ 680 C K 30: ~ 840 C K 60: ~ 950 C T m = 270 C T m = 250 C

39 Sádrovláknité desky v dřevostavbách Vícepodlažní domy a nástavby na bázi dřeva K 10: K 30: K 60: 10 mm FC 18 mm FC 2x18 mm FC Protipožární opláštění K 60 ETK T m = 270 C T m = 250 C Dřevěný sloupek Nehořlavý izolační materiál K účinná požární ochrana dle ČSN EN ; ČSN EN REI 120 T m = 180 K T m = 140 K Systémová řešení pro konstrukce na bázi dřeva Dipl.-Ing. Jaroslav benák Fermacell GmbH

40 Sádra jako bezpečný materiál sádra obsahuje 20% chemicky vázané vody Např. 1m 2 SVD tl. 10 mm obsahuje 1,6 kg chemicky vázané vody hydratovaný síran vápenatý Ca So 4 x 2H 2 O

41 Požární vlastnosti sádrových desek Start zkoušky Nárůst teploty Odpaření chemicky vázané vody Konstrukce je ochlazována vodní parou Odpadávání desek Vnitřní opláštění je chráněno izolací před působením ohně

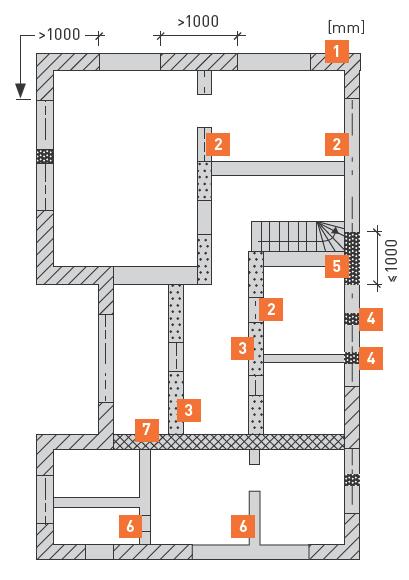

42 Protipožární ochrana funkce konstrukcí Rozdělení požárních konstrukcí: 1. Nosné, požárně dělící stěny (staticky nosné a výztužné stěny ) REI 2. Nosníky (překlady) R 3. Nosné dělící stěny (stěny uvnitř jednoho požárního úseku) R 4. Sloupy R 5. Nosné, obvodové stěny REI 6. Nenosné dělící stěny EI 7. Nosné, požárně dělící vnitřní stěny REI

43 Jak se prokazuje požární odolnost konstrukcí Protokol o zkoušce Požárně klasifikační osvědčení (PKO) Rozšířená aplikace / aplikace výsledků zkoušek (PKO) Expertní posudek požární odolnosti (platí pouze pro jeden objekt!) Výpočtem dle platných norem (např. ČSN EN )

44 Detaily

45 Detaily

46 Požární řešení instalací

47 Druhy spár z hlediska požární ochrany Požární řešení konstrukcí na bázi dřeva Dipl.-Ing. Jaroslav benák Fermacell GmbH

48 Napojení štítových stěn na střechu Pozor na detaily: Štítová stěna průběžné dřevěné laťování střechy Příčinou rozšíření požáru na sousední budovu bylo průběžné dřevěné laťování.

49 Konstrukční detaily

50 Závěr Systémová řešení hrají vekou roli při plánování konstrukcí suché stavby

51 Děkuji Vám za pozornost. Dipl.- Ing. Jaroslav Benák Fermacell GmbH Tel:
